逆变电源设计讲解
逆变器设计手册
逆变器设计手册一、引言逆变器是一种可以将直流电能转换为交流电能的设备，其在电力转换领域具有重要的应用价值。
逆变器的设计是一项复杂的工作，需要综合考虑功率输出、效率、稳定性、可靠性等因素。
本手册将介绍逆变器设计的基本原理、常见的设计方法和注意事项，帮助读者全面了解逆变器设计的要点。
二、逆变器的工作原理逆变器的基本原理是利用电子器件将直流电能转换为交流电能。
在逆变器中，通过高频开关器件（如MOS管、IGBT等）将直流输入电压切换成高频脉冲信号，再经过滤波电路和逆变电路得到所需的交流输出电压。
逆变器的输出电压可以是单相交流电压、三相交流电压，或者其他特定的输出形式。
三、逆变器的分类按输出电压形式，逆变器可以分为单相逆变器和三相逆变器。
单相逆变器的输出电压是单相交流电压，适用于家庭和小型商业应用。
三相逆变器的输出电压是三相交流电压，适用于工业和大型商业应用。
根据电压输出方式，逆变器又可以分为串联逆变器和并联逆变器。
四、逆变器设计的要点1.功率输出：逆变器的功率输出能力是设计的核心要点。
要根据应用需求确定所需的功率范围，并选择适当的器件和拓扑结构来实现。
2.效率：逆变器的效率是衡量其性能好坏的重要指标。
要通过合理的设计来降低功率损耗，提高整体效率。
3.稳定性：逆变器在工作过程中要保持稳定输出，不出现波动和干扰。
要通过稳压和稳流控制来实现稳定的输出。
4.保护功能：逆变器在工作过程中要具备过流、过压、过温等保护功能，以保证设备的安全可靠。
5.电磁兼容性：逆变器在工作过程中要控制电磁辐射和电磁干扰，以减少对其他电子设备的影响。
六、逆变器设计的常见方法逆变器的设计有几种常见的方法，如以下几种：1.基于PWM控制的逆变器：利用脉宽调制技术，控制开关器件的导通时间，实现对输出波形的控制。
2.基于谐振技术的逆变器：利用谐振电路和谐振开关器件，实现对输出波形的控制，提高转换效率。
3.基于电压源逆变器的设计：以电压源逆变器为基础，通过逆变电路的设计和控制，实现稳定电压输出。
逆变电源工作原理讲解
逆变电源工作原理讲解逆变电源是一种将直流电转换为交流电的电子设备。
它的工作原理主要包括直流输入、变换器、滤波器和交流输出四个部分。
逆变电源的直流输入是通过直流电源提供的。
直流电源可以是电池、直流发电机或其他直流电源。
直流输入的电压和电流可以根据实际需求进行调整和控制。
接下来，直流输入经过变换器进行转换。
变换器是逆变电源中最核心的部分，它负责将直流电转换为交流电。
变换器的基本构造是一个高频开关和一个变压器。
高频开关以一定的频率开关导通和关断，通过改变导通时间比例来控制输出交流电的电压和频率。
在变换器中，高频开关的导通和关断过程会产生一系列的脉冲信号。
这些脉冲信号经过变压器的升降压作用，形成了交流输出电压。
变压器的绕组比例决定了输出电压的大小。
同时，变压器也能提供电流放大的作用，使逆变电源能够输出较大的电流。
然而，由于变换器产生的输出信号是脉冲信号，其中包含大量的高频成分和噪声。
为了使输出电压更加平稳和纯净，逆变电源还需要添加一个滤波器。
滤波器主要由电感和电容构成，它们能够滤除高频成分和噪声，使输出电压变得更加稳定。
经过滤波器处理后的交流信号就成为了逆变电源的交流输出。
这个交流输出可以供应给各种需要交流电源的设备，如家用电器、工业设备等。
逆变电源的交流输出电压和频率可以根据需要进行调整和控制。
逆变电源的工作原理简单而又复杂，它通过直流输入、变换器、滤波器和交流输出四个部分的协同工作，实现了直流到交流的转换。
逆变电源在现代电子设备中得到了广泛应用，它为各种设备提供了稳定可靠的电源支持，推动了现代科技的发展。

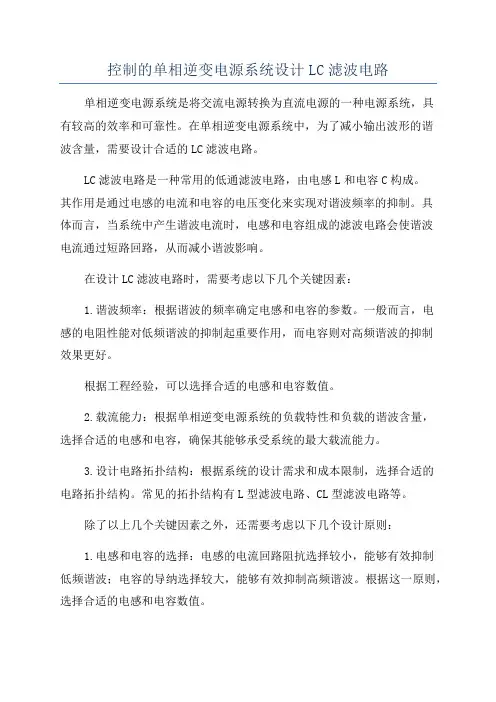

控制的单相逆变电源系统设计LC滤波电路
控制的单相逆变电源系统设计LC滤波电路单相逆变电源系统是将交流电源转换为直流电源的一种电源系统，具有较高的效率和可靠性。
在单相逆变电源系统中，为了减小输出波形的谐波含量，需要设计合适的LC滤波电路。
LC滤波电路是一种常用的低通滤波电路，由电感L和电容C构成。
其作用是通过电感的电流和电容的电压变化来实现对谐波频率的抑制。
具体而言，当系统中产生谐波电流时，电感和电容组成的滤波电路会使谐波电流通过短路回路，从而减小谐波影响。
在设计LC滤波电路时，需要考虑以下几个关键因素：1.谐波频率：根据谐波的频率确定电感和电容的参数。
一般而言，电感的电阻性能对低频谐波的抑制起重要作用，而电容则对高频谐波的抑制效果更好。
根据工程经验，可以选择合适的电感和电容数值。
2.载流能力：根据单相逆变电源系统的负载特性和负载的谐波含量，选择合适的电感和电容，确保其能够承受系统的最大载流能力。
3.设计电路拓扑结构：根据系统的设计需求和成本限制，选择合适的电路拓扑结构。
常见的拓扑结构有L型滤波电路、CL型滤波电路等。
除了以上几个关键因素之外，还需要考虑以下几个设计原则：1.电感和电容的选择：电感的电流回路阻抗选择较小，能够有效抑制低频谐波；电容的导纳选择较大，能够有效抑制高频谐波。
根据这一原则，选择合适的电感和电容数值。
2.系统的稳定性：LC滤波电路需要确保在整个工作范围内具有稳定的电流和电压特性。
因此，需要进行系统稳定性分析，以保证滤波电路的有效工作。
3.滤波电路的损耗：滤波电路会引入一定的损耗，特别是电感会引入一定的电阻损耗。
因此，在设计中需要合理选择电感和电容的参数，以控制滤波电路的损耗。
4.温度和环境适应性：滤波电路必须适应工作环境的变化，特别是温度的变化。
因此，在选择电感和电容时，需要考虑其温度特性和环境适应性。
总结起来，设计LC滤波电路需要考虑谐波频率、载流能力、电路拓扑结构等关键因素，并且需要遵循电感和电容的选择原则，保证系统的稳定性和滤波电路的损耗控制。
单相桥式PWM逆变电路设计
单相桥式PWM逆变电路设计介绍单相桥式PWM逆变电路的背景和重要性单相桥式PWM逆变电路是一种常见的电力电子技术应用，广泛用于交流电能转换为直流电能的场合。
由于其高效、可靠的特点，被广泛运用于电力系统中的UPS（不间断电源）、电机驱动和太阳能逆变器等领域。
在现代电力系统中，交流电能的应用日益增多，而很多电子设备却需要使用直流电能。
因此，采用桥式PWM逆变电路来实现交流电与直流电的转换是非常必要和重要的。
本文将详细讨论单相桥式PWM逆变电路的设计原理和关键技术。
首先，将介绍PWM技术的基本原理，并解释为什么选择桥式逆变器。
其次，将详细讲解桥式逆变器的工作原理和电路结构。
最后，将给出一种基于控制策略的桥式逆变器设计方案。
通过本文的研究，读者将能够深入了解单相桥式PWM逆变电路的设计原理和实践应用，为电力系统和电子设备的设计提供有益的参考。
单相桥式PWM逆变电路是一种常用的电力电子变换器。
它通过控制开关器件的开关周期和占空比，将直流电源转换为交流电源，实现电能的变换和调节。
该逆变电路的基本组成包括：单相桥式整流电路：它由四个可控开关器件组成，通常使用MOSFET或IGBT等器件，用于将交流电源转换为直流电源。
PWM调制电路：PWM调制电路通过控制开关器件的开关周期和工作占空比，可以实现输出电压的调节和波形控制。
滤波电路：滤波电路用于平滑输出电压，去除输出电压中的高频噪声和谐波。
输出变压器：输出变压器用于将逆变电路的输出电压变换为所需的电压等级。
单相桥式PWM逆变电路的工作原理是：首先，经过单相桥式整流电路的整流，将交流电源转换为直流电源；然后，通过PWM 调制电路控制开关器件的开关周期和工作占空比，将直流电源转换为交流电源；最后，经过滤波电路的处理，输出平滑的交流电压。
这样，单相桥式PWM逆变电路实现了将直流电源转换为交流电源的功能，可以广泛应用于电力电子变换器、逆变电源、变频调速等领域。
本文讨论了单相桥式PWM逆变电路的设计步骤和注意事项。
逆变电源的几种控制算法
逆变电源的几种控制算法逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。
在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。
这就涉及到在逆变过程中的控制算法问题。
只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。
在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。
逆变电源的算法主要有以下几种。
数字PID控制PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，鲁棒性好，可靠性高，是目前应用最广泛、最成熟的一种控制技术。
它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。
将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。
与其它控制方法相比，数字PID具有以下优点：PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。
PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。
PID算法简单明了，便于单片机或DSP实现。
采用数字PID控制算法的局限性有两个方面。
一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。
状态反馈控制状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。
但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。
由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。
逆变电源设计范文
逆变电源设计范文逆变电源的设计主要包括以下几个方面：输入电路设计、直流滤波电路设计、逆变电路设计和输出电路设计。
输入电路设计是逆变电源设计的第一步。
通常输入电路包括整流桥电路和滤波电路。
整流桥电路用于将交流电转换成直流电，常用的整流桥电路有单相桥式整流电路和三相桥式整流电路。
滤波电路用于滤除直流电中的杂散波动，常见的滤波电路有电容滤波电路和电感滤波电路。
直流滤波电路设计是逆变电源设计的第二步。
直流滤波电路的作用是进一步滤除输入直流电中的脉动成分，保证逆变电源输出的直流电质量。
常见的直流滤波电路一般由电容器和电感器组成，可以选择适当的电容器和电感器参数来满足输出直流电的要求。
逆变电路设计是逆变电源设计的核心。
逆变电路用于将滤波后的直流电转换成交流电。
常见的逆变电路有全桥逆变电路、半桥逆变电路和单桥逆变电路。
逆变电路一般由功率开关管和驱动电路组成，功率开关管可以选择晶体管、场效应管等器件，驱动电路可以选择IC芯片或者自己设计。
输出电路设计是逆变电源设计的最后一步。
输出电路用于将逆变电路输出的交流电转换成需要的电压、电流形式。
输出电路的设计要根据具体的应用来确定，可以选择变压器、整流电路、滤波电路等来完成输出电路的设计。
在逆变电源设计过程中，需要考虑一些关键参数，如输入电压范围、输出电压、输出功率等，以及一些保护功能，如过流保护、过压保护和短路保护等。
设计者还需要考虑一些因素，如元器件的选型、电路的散热和电磁兼容等。
总之，逆变电源设计是一项复杂而重要的工作，设计者需要充分了解逆变电源的原理和特点，结合具体应用的需求，选择合适的电路拓扑和元器件，实现逆变电源的设计。
逆变器设计手册
逆变器设计手册一、引言逆变器是一种可以将直流电转换为交流电的电子器件，广泛应用于太阳能发电系统、风能发电系统、电力系统备用电源以及电动汽车等领域。
逆变器的设计涉及到许多电子电路和控制原理，需要综合考虑功率转换效率、稳定性、成本和可靠性等因素。
本手册旨在介绍逆变器设计的基本原理、关键技术和实际应用，帮助工程师和研究人员更好地理解和应用逆变器技术。
二、逆变器基本原理逆变器的基本原理是通过控制开关管或晶闸管等功率器件的导通和关断，将直流电转换为交流电。
在逆变器中，常用的拓扑结构包括单桥逆变器、全桥逆变器、半桥逆变器等，每种拓扑结构都有其适用的场合和特点。
逆变器的工作原理涉及到开关控制、脉宽调制、电感电容滤波等技术，要根据具体应用需求选择合适的拓扑结构和控制算法。
三、逆变器设计关键技术1. 功率器件选择：逆变器中常用的功率器件包括MOSFET、IGBT、IGCT等，不同功率器件具有不同的特性和适用范围，需要根据具体的工作环境和功率要求选择合适的器件。
2. 控制电路设计：逆变器的控制电路包括频率同步电路、脉宽调制电路、保护电路等，需要保证逆变器的稳定性和安全性。
3. 滤波电路设计：逆变器输出的交流波形需要经过滤波电路进行处理，以保证电压波形的纯度和稳定性。
4. 散热设计：逆变器在工作过程中会产生一定的热量，需要设计有效的散热系统来保证器件的温度稳定在安全范围内。
5. 隔离与安全：针对特定场合的要求，逆变器可能需要采用隔离变压器、防护电路等技术来保证安全性和可靠性。
四、逆变器设计实际应用1. 太阳能逆变器：太阳能光伏发电系统中常用的逆变器需要具有高效率、快速响应、抗干扰等特点，以适应不同光照条件下的电能输出需求。
2. 风能逆变器：风能发电系统中的逆变器需要能够应对大范围的风速变化，保证输出的交流电能够稳定接入电网。
3. 电动汽车逆变器：电动汽车中的逆变器需要具有高效率、小体积、轻量化等特点，以满足汽车动力系统对电能的高效利用需求。
三相逆变拓扑原理
三相逆变拓扑原理引言：三相逆变拓扑原理是现代电力电子技术中的重要理论，广泛应用于交流电源的逆变器设计和控制中。
本文将从逆变器的基本原理、三相逆变拓扑结构、工作原理以及优缺点等方面对三相逆变拓扑原理进行详细介绍。
一、逆变器的基本原理逆变器是一种将直流电源转换为交流电源的电力转换装置。
其基本原理是通过改变电源的电压和频率，将直流电源转换为交流电源。
逆变器广泛应用于许多领域，如电动汽车、电力系统中的可再生能源发电等。
二、三相逆变拓扑结构三相逆变拓扑结构是一种常用的逆变器结构，它由六个开关管和三个相电容组成。
其中，开关管通过控制开关状态来实现电源的正负极性切换，相电容则用于滤波和平衡电压。
三、三相逆变拓扑的工作原理在三相逆变拓扑中，通过适当的控制开关管的导通和关断，可以实现交流电源的变换。
具体来说，当一个相电容被充电时，其它两个相电容会被耦合，从而形成一个能量传输回路。
通过控制开关管的导通和关断，可以使得电源的正负极性在不同相之间切换，实现交流电源的输出。
四、三相逆变拓扑的优点1. 输出电流平滑：三相逆变拓扑通过相电容的滤波作用，可以实现输出电流的平滑，减小电流的谐波含量。
2. 输出电压稳定：通过控制开关管的导通和关断，可以实现输出电压的稳定性，满足电源输出的质量要求。
3. 功率因数校正：通过逆变器的控制算法，可以实现对输入电源的功率因数进行校正，提高电源的效率和稳定性。
五、三相逆变拓扑的缺点1. 成本较高：三相逆变拓扑结构复杂，需要多个开关管和相电容，导致成本较高。
2. 控制复杂：三相逆变拓扑需要精确的开关管控制算法，对控制系统的要求较高。
六、三相逆变拓扑的应用三相逆变拓扑广泛应用于交流电源的逆变器设计和控制中。
例如，电动汽车中的电机驱动系统、可再生能源发电系统中的逆变器等。
七、结论三相逆变拓扑原理是一种重要的电力电子技术理论，可以实现将直流电源转换为交流电源。
通过合理的结构设计和控制算法，可以实现输出电流平滑、输出电压稳定和功率因数校正等功能。
单相桥式有源逆变电路设计
单相桥式有源逆变电路设计1. 引言有源逆变器是一种将直流电源转换为交流电源的装置，常用于电力电子领域。
单相桥式有源逆变电路是其中一种常见的拓扑结构，可以实现从直流电源到交流电源的有效转换。
本文将介绍单相桥式有源逆变电路的设计原理和步骤。
2. 单相桥式有源逆变电路的原理单相桥式有源逆变电路由四个开关管和一个电源组成，其中两个开关管为上桥臂开关管，另外两个开关管为下桥臂开关管。
开关管通过开关控制器进行开关操作，通过改变开关管的状态来实现对电流的控制和转换。
在正半周的工作状态下，上桥臂的开关管S1和S2打开，下桥臂的开关管S3和S4关闭。
此时，电源的正极连接至负载，负载的交流电路通过开关管S1和S2直接接通。
在负半周的工作状态下，上桥臂的开关管S1和S2关闭，下桥臂的开关管S3和S4打开。
此时，电源的负极连接至负载，负载的交流电路通过开关管S3和S4直接接通。
通过交替切换开关管的状态，可以实现直流电源到交流电源的转换。
3. 单相桥式有源逆变电路的设计步骤3.1 确定输入和输出参数在设计单相桥式有源逆变电路时，首先需要确定输入和输出的参数。
输入参数包括直流电压和电流的范围，输出参数包括交流电压和电流的要求。
3.2 选择开关管和开关控制器根据输入和输出参数的要求，选择适合的开关管和开关控制器。
开关管需要能够承受输入参数的范围，并具有较低的开关损耗和导通损耗。
开关控制器需要能够实现准确的开关控制，并具有过流保护和过温保护等功能。
3.3 设计滤波电路为了减小逆变电路的谐波含量，需要设计合适的滤波电路。
滤波电路可以采用LC滤波器或LCL滤波器，通过选择合适的电感和电容参数来实现滤波效果。
3.4 进行仿真和优化在设计完成后，使用电路仿真软件对单相桥式有源逆变电路进行仿真。
通过仿真可以评估电路的性能，如电压波形的失真程度和效率等。
根据仿真结果进行优化，调整参数和设计，以达到设计要求。
3.5 PCB布线和制作根据最终的设计结果，进行PCB布线设计。
逆变电源变压器计算公式详谈
逆变电源系统变压器设计相关参数一、 逆变电源系统输入、输出以及相关变压器参数（1） 蓄电池直流输入电压要求蓄电池的正常电压输入为：V U nDC i 24=蓄电池的最低电压输入为：V U inDC 21min =蓄电池的最高电压输入为：V U inDC 27max =（2） 逆变电源系统变压器副边绕组输出电压要求逆变电源系统变压器副边绕组输出电压：V U oDC 380=（3） 逆变电源系统变压器其他参数全桥逆变电路开关管工作频率：kHz f k 50=变压器输出功率：VA P o 500=效率：%90=e二、 逆变电源系统变压器设计方法输出直流电压： V U N N U oAC ps inDC 3112=⋅≥，p N 为DC/DC 全桥升压变压器原边绕组匝数，s N 为DC/DC 全桥升压变压器副边绕组匝数， AC o U 为正弦输出电压有效值220V 。
设定V N N U p sDC in 380=，考虑全桥电路每个桥臂上的开关管导通压降为1V ，输出的肖特基整流管的导通压降为，则有公式T T N N U U on p s inDC oDC 2]5.0)2[(-⋅-=。
当 inDC U 最小，on T 最大时，变压器副边绕组的输出电压oDC U 必须保持恒定。
设定本逆变电源系统功率的传递效率为9.0=e ，所以9.02=T T on ，从而计算出22≈ps N N 。
根据公式Kf B e C P A A k o b e ⋅⋅⋅⋅⨯=max 8410，kHz f k 50=，9.0=e ，3.0=K ， Amp cm C /1007.523-⨯=，因为全桥电路的功率管开关频率kHz f k 50=，所以Gs B 1600max =，占空比45.0max =D ，可以计算得到：4934.2cm AeAb =。
磁芯型号初步定为625E ，其中2340.2cm A e =，2370.1cm A b =，4206.3cm A A b e =。
逆变电源的设计范文
逆变电源的设计范文逆变电源是一种将直流电转换为交流电的电源设备。
它主要用于供应电子设备、通信设备、太阳能系统、风力发电系统等需要交流电的设备。
1.选取逆变器技术：逆变器是逆变电源的核心部件，其质量和性能决定了整个电源系统的质量和性能。
逆变器有多种技术，包括硅控整流、IGBT、MOSFET等。
在设计中需要根据实际需求选择合适的逆变器技术。
2.选取输出功率：逆变电源的输出功率应根据所需供电设备的功率需求确定。
通常输出功率应大于所需设备的额定功率，以保证设备正常工作。
另外还应考虑设备的启动电流和负载变化时的动态响应能力。
3.选取输入电压范围：逆变器的输入电压范围应与所需供电设备的输入电压要求相匹配。
在设计中需要考虑到输入电压的稳定性和波动情况，以确保逆变器正常工作。
4.选取变压器：逆变电源中通常需要使用变压器进行电能转换。
变压器的设计需要根据输入电压和输出电压的差异来确定变压器的变比。
此外，还需考虑变压器的损耗、工作效率和可靠性等因素。
5.选取滤波电路：逆变电源输出的交流电通常存在一些谐波成分，需要采用滤波电路来滤除这些谐波，以减小电源对其他设备的干扰。
6.设计保护电路：逆变电源在工作过程中可能面临过压、过流、过温等故障情况，需要设计相应的保护电路来保护逆变器和供电设备的安全。
常见的保护电路包括过压保护、过流保护、过温保护等。
7.设计电源控制模块：逆变电源需要具备稳定的控制能力，能够实时响应负载的变化。
电源控制模块需要设计合适的反馈回路，确保输出电压稳定，同时应具备过压保护、过流保护等功能。
8.设计电源结构：逆变电源的结构设计需要考虑到散热问题，以确保电源正常工作。
常见的电源结构包括开关电源结构、变频电源结构等。
在设计逆变电源时，还需考虑电源的效率、功率因数、可靠性等因素，以确保电源的质量和性能。
此外，还需进行严格的测试和验证，确保电源满足设计要求。
总之，逆变电源的设计需要综合考虑逆变器技术、输出功率、输入电压范围、变压器、滤波电路、保护电路、电源控制模块和电源结构等多个方面。
怎样设计一个电源逆变器电路
怎样设计一个电源逆变器电路设计一个电源逆变器电路是一个复杂而关键的任务，它在现代电子设备中起着至关重要的作用。
本文将介绍如何设计一个高效稳定的电源逆变器电路，以满足不同应用场景的需求。
I. 电源逆变器电路的基本原理电源逆变器电路的主要功能是将直流电源转换为交流电源，常用于供电给交流电器设备。
其基本原理是通过逆变器模块将直流电源转换为高频交流电，然后再通过滤波电路将其滤波成稳定的交流电。
II. 器件选型与参数计算在设计电源逆变器电路之前，需要进行器件选型与参数计算。
主要涉及以下几个方面：1. 逆变器模块：选择合适的逆变器模块非常重要，常见的逆变器模块有单相半桥逆变器和全桥逆变器。
选择逆变器模块时需要考虑其功率输出、转换效率、电压稳定性等参数。
2. 滤波电路：滤波电路用于将逆变器输出的高频交流电转换为稳定的交流电。
在选择滤波电路时需要考虑其截止频率、滤波效果等参数。
3. 控制电路：控制电路用于对逆变器进行启动、停止和调节电压等操作。
选择合适的控制电路需要考虑其稳定性、响应速度等参数。
III. 电路设计与布局电路设计和布局对电源逆变器电路性能起着重要作用。
以下是一些建议：1. 进行电路仿真：在实际设计之前，可以使用电路仿真软件进行模拟和分析。
这有助于优化电路结构和解决潜在问题。
2. 确定元件位置：对于高功率逆变器电路，元件位置的合理布局可以减少电路噪音和干扰。
需要充分考虑散热、电磁兼容性等因素。
3. 保护电路设计：考虑到电源逆变器电路的安全性，保护电路是必不可少的。
例如，过压保护、过流保护等电路可以有效保护电路和外部设备。
IV. 性能调试与优化在完成电路设计和布局后，还需要进行性能调试与优化。
以下是一些常见的调试方法：1. 输出波形分析：通过观察输出波形，可以判断逆变器电路是否存在噪音、失真等问题，并进行相应的调整。
2. 效率优化：通过改变元件参数、优化电路结构等方式，提高逆变器电路的转换效率，减少能量损耗。
单相正弦波逆变电源设计原理
单相正弦波逆变电源设计原理+电路+程序目录1.系统设计 (4)1.1设计要求 (4)1.2总体设计方案 (4)1.2.1设计思路 (4)1.2.2方案论证与比较 (5)1.2.3系统组成 (8)2.主要单元硬件电路设计 (9)2.1DC-DC变换器控制电路的设计 (9)2.2DC-AC电路的设计 (10)2.3 SPWM波的实现 (10)2.4 真有效值转换电路的设计 (11)2.5 保护电路的设计 (12)2.5.1 过流保护电路的设计 (12)2.5.2 空载保护电路的设计 (13)2.5.3 浪涌短路保护电路的设计 (14)2.5.4 电流检测电路的设计 (15)2.6 死区时间控制电路的设计 (15)2.7 辅助电源一的设计 (15)2.8 辅助电源二的设计 (15)2.9 高频变压器的绕制 (17)2.10 低通滤波器的设计 (18)3.软件设计 (18)3.1 AD转换电路的设计 (18)3.2液晶显示电路的设计 (19)4.系统测试 (20)14.1测试使用的仪器 (20)4.2指标测试和测试结果 (21)4.3结果分析 (24)5.结论 (25)参考文献 (25)附录1 使用说明 (25)附录2 主要元器件清单 (25)附录3 电路原理图及印制板图 (28)附录4 程序清单 (39)21.系统设计1.1设计要求制作车载通信设备用单相正弦波逆变电源，输入单路12V直流，输出220V/50Hz。
满载时输出功率大于100W，效率不小于80%，具备过流保护和负载短路保护等功能。
1.2总体设计方案1.2.1设计思路题目要求设计一个车载通信设备用单相正弦波逆变电源，输出电压波形为正弦波。
设计中主电路采用电气隔离、DC-DC-AC的技术，控制部分采用SPWM（正弦脉宽调制）技术，利用对逆变原件电力MOSFET的驱动脉冲控制，使输出获得交流正弦波的稳压电源。
1.2.2方案论证与比较⑴ DC-DC变换器的方案论证与选择方案一：推挽式DC-DC变换器。
逆变电源设计讲解
逆变电源设计讲解逆变电源是将直流电转化为交流电的一种电源设计。
它的主要功能是将低电压直流电转化为高电压交流电，以供给各种电子设备使用。
逆变电源广泛应用于家用电器、工业自动化设备、电子通信设备等领域。
逆变电源的设计基本上由以下几个部分组成：直流输入电路、DC-DC变换电路、高频大功率开关电源、滤波电路、逆变输出电路等。
首先是直流输入电路。
它主要由整流桥、滤波电容和电感组成。
整流桥将交流电转换为直流电，并使用滤波电容和电感来充分滤除电源中的纹波，使电源输出的直流电尽可能地平滑。
接下来是DC-DC变换电路。
它主要由升压变换器和降压变换器组成。
升压变换器将低电压直流电转换为高电压直流电，而降压变换器则将高电压直流电转换为低电压直流电。
通过这两个变换器的配合，我们可以实现不同电压等级的输出。
然后是高频大功率开关电源。
它主要由高频大功率开关管、驱动电路和负载电感组成。
高频大功率开关管在高频下进行开关动作，通过驱动电路控制其开关状态。
在这个过程中，负载电感将输入电源的电流平滑。
这种设计可以大大提高电源的效率和稳定性。
接下来是滤波电路。
它主要由输出滤波电感和滤波电容组成。
输出滤波电感用于滤除输出电源的纹波，而滤波电容则进一步平滑输出的直流电，减小输出电压的波动。
这样可以确保输出电源的稳定性和可靠性。
最后是逆变输出电路。
它主要由逆变器和输出滤波电路组成。
逆变器将高电压直流电转换为交流电，并通过输出滤波电路平滑输出的交流电。
这样，我们可以获取到所需的交流电供给各种电子设备使用。
在逆变电源的设计过程中，需要考虑到输入电压的稳定性、输出电压的精度和负载容量等因素。
此外，还需要考虑保护电路的设计，以确保电源的安全可靠。
总之，逆变电源是一种将直流电转化为交流电的电源设计。
它由直流输入电路、DC-DC变换电路、高频大功率开关电源、滤波电路和逆变输出电路等组成。
逆变电源广泛应用于各种电子设备中，提供稳定可靠的交流电供给。
在设计过程中，需要考虑到输入电压、输出电压、负载容量和保护电路等因素，以确保电源的性能和安全性。
逆变电源设计
逆变电源设计
逆变电源是将直流电源转换成交流电源的装置，可以通过
以下步骤进行逆变电源的设计：
1. 确定输出功率和电压要求：根据具体的应用需求，确定
逆变电源的输出功率和输出电压。
2. 选择逆变电路拓扑：根据输出功率和电压要求，选择合
适的逆变电路拓扑，常见的逆变电路包括全桥逆变、半桥
逆变、单臂逆变等。
3. 选择逆变器元件：根据所选择的逆变电路拓扑，选择逆
变器的元件，包括开关管、变压器、电容器、滤波电感等。
确保元件能够承受所需的功率和电压。
4. 计算和设计控制电路：设计逆变器的控制电路，可以采
用脉宽调制（PWM）控制方法。
通过计算和设计控制电路，实现输出电压和频率的稳定控制。
5. 进行电路布局和布线：根据所选择的逆变电路和控制电路，进行电路布局和布线。
确保电路的布线合理、电源线
和信号线分离，并考虑到电磁干扰和噪声的抑制。
6. 进行逆变电源的仿真和调试：使用电路仿真工具对设计
的逆变电源进行仿真，检验电路性能和稳定性。
根据仿真
结果进行调试和优化，确保逆变电源的性能和可靠性。
7. 进行实际电路搭建和测试：根据设计的逆变电路图和布局，进行实际电路的搭建和连接。
进行逆变电源的实验测试，包括输入电压和输出功率的稳定性、效率等指标的测试。
8. 优化和改进：根据实际测试结果和需求，进行逆变电源
的优化和改进。
可以调整控制电路参数、更换元件等方式，提高逆变电源的性能和稳定性。
请注意，在设计逆变电源时要充分考虑安全性和电磁兼容
性等因素，合理选择元件和控制方案，并按照相关标准要
求进行设计和测试。
逆变电源设计
逆变电源设计1. 引言逆变电源是一种将直流电转换为交流电的装置，广泛应用于各个领域，如电子设备、通信系统、太阳能发电系统等。
本文将介绍逆变电源的基本原理、设计要点和常见问题解决方法，以帮助读者更好地了解和设计逆变电源。
2. 基本原理逆变电源的基本原理是通过将直流电源经过变压器、滤波电路和逆变电路的处理，将直流电转换为交流电。
具体来说，逆变电源的主要原理包括以下几个方面：2.1 变压器变压器是逆变电源中关键的组成部分，其作用是将输入的直流电源变换为所需的交流电压。
通过变压器的变换比例，可以实现输出交流电的电压调节。
2.2 滤波电路为了保证输出交流电的纯净度和稳定性，逆变电源通常需要使用滤波电路。
滤波电路可以去除输出中的高频噪声和波动，并稳定输出的电压和电流。
2.3 逆变电路逆变电路是逆变电源中最核心的部分，它负责将变压器和滤波电路处理后的直流电转换为交流电。
逆变电路的设计要点包括选用合适的开关元件（如MOSFET、IGBT等），控制开关元件的开关时间和频率，以及解决开关元件的损耗和热量等问题。
3. 设计要点3.1 输出功率计算在设计逆变电源时，首先需要根据实际需求计算输出功率。
输出功率决定了逆变电源所能提供的电力大小，它受到负载电流和输出电压的影响。
根据负载电流和输出电压，可以通过以下公式计算输出功率：输出功率 = 输出电压 × 负载电流3.2 选择变压器逆变电源中的变压器选取是设计中的重要一步。
根据输出功率和输入电压，可以计算变压器的变压比。
变压比决定了输入电压与输出电压之间的关系，它可以通过以下公式计算：变压比 = 输出电压 / 输入电压根据计算结果，选取合适的变压器，保证输出符合要求。
3.3 选择滤波电容和电感滤波电容和电感是滤波电路中的重要组成部分，它们的选取决定了滤波效果。
根据输出功率和输出频率，可以计算出需要的滤波电容和电感的数值。
选取滤波电容时，要考虑其额定电压和容值；选取电感时，要考虑其电流和电阻。

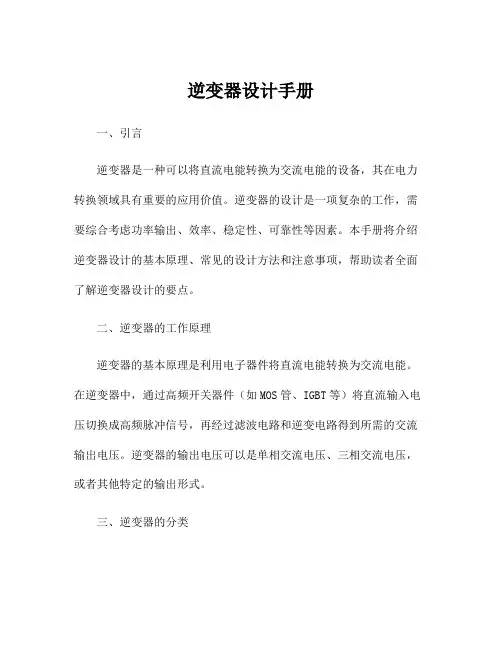

逆变器设计手册
逆变器设计手册一、引言逆变器是一种将直流电转换为交流电的装置。
它在电气系统中扮演着十分重要的角色，被广泛应用于太阳能发电系统、风能发电系统、UPS系统以及电动汽车等领域。
本手册将介绍逆变器的基本原理、设计要点以及常见故障处理方法，帮助工程师和技术人员更好地理解和应用逆变器。
二、逆变器的基本原理逆变器的基本原理是利用电子器件将直流电转换为交流电。
在逆变器的设计中，主要涉及到功率器件、电路拓扑和控制策略三个方面。
1. 功率器件逆变器中常用的功率器件主要包括晶体管、IGBT（绝缘栅双极型晶体管）、MOSFET（金属氧化物半导体场效应晶体管）等。
这些器件能够控制电流的通断，从而实现对输出交流波形的调节。
2. 电路拓扑常见的逆变器电路拓扑包括单桥、全桥、半桥等结构。
不同的电路拓扑对于逆变器的性能、效率以及输出波形都有着不同的影响，设计者需要根据具体的应用需求选择适合的电路结构。
3. 控制策略逆变器的控制策略包括脉宽调制（PWM）控制、调制控制、频率锁定控制等。
这些控制策略能够有效地调节逆变器输出的交流波形，保证其稳定性和质量。
三、逆变器的设计要点1. 输出功率和电压等级选择在设计逆变器时，首先需要明确输出功率和输出电压等级的要求。
不同的应用场景对于输出功率和电压等级有着不同的需求，设计者需要根据具体情况选择合适的逆变器规格。
2. 效率和损耗控制逆变器的效率对于其实际应用至关重要，设计者需要通过合理的电路设计和器件选型来保证逆变器的高效率。
对于器件的损耗也需要进行充分的考虑，从而降低系统的能量损耗。
3. 输出波形质量控制逆变器的输出交流波形质量直接关系到其在实际应用中的稳定性和可靠性。
设计者需要通过合理的控制策略和电路设计来保证逆变器输出的交流波形符合要求。
四、逆变器常见故障处理方法1. 过载故障逆变器在过载情况下可能会出现故障，导致输出波形不稳定甚至无法输出。
此时应该对系统进行限流保护，避免过载导致逆变器损坏。
无电解电容高功率因数逆变电源的设计
无电解电容高功率因数逆变电源的设计
一、无电解电容高功率因数逆变电源的基本原理。
无电解电容高功率因数逆变电源是指采用无电解电容并具有高功率因
数的逆变电源。
其基本原理是利用谐振型逆变器结构和变流器的单相桥臂
控制策略，使形成的交流电流波形与网络电压同步，从而消除了直流毛刺，并满足了高功率因数的要求。
二、无电解电容高功率因数逆变电源的设计步骤。
1、逆变电路的选择。
一般采用谐振型逆变器结构，可以采用三相桥臂谐振逆变器或变压器
谐振逆变器等。
2、变流器的设计。
变流器一般采用单相桥臂，需选择合适的IGBT器件和电容，以保证
对输入电流波形的谐波滤波。
3、滤波电路的设计。
滤波电路需满足对输出电压波形进行滤波，同时消除谐波干扰。
4、控制电路的设计。
控制电路需要实现对变流器和逆变器的控制，满足输出电压和电流的
仿真要求。
5、系统整体设计。
系统整体设计需要考虑电路的稳定性、可靠性和节能性。
三、无电解电容高功率因数逆变电源的主要优点。
1、采用无电解电容，提高了系统的可靠性。
2、高功率因数，减少了对电网的污染，提高了电网的效率。
3、输出电压稳定，满足对负载的需求。
4、节约了能源的消耗，降低了运行成本。
四、无电解电容高功率因数逆变电源的应用领域。
无电解电容高功率因数逆变电源广泛应用于交流驱动器、太阳能光伏、风力发电等领域，也可用于电网稳定器和新能源集中式发电站。
100W逆变电源的设计与分析
学院：电 信 学 院 班级：通信10701班 指导老师： 孙 先 松 学生姓名： 姚 文 跃
设计目标
• 本设计是一种100W逆变电源的设计与分析。逆 变电源是一种采用电力电子技术进行电能变换 的装置。随着电力电子技术的发展， 逆变电源 的应用越来越广泛， 但应用系统对逆变电源的 输出电压波形特性也随之提出了越来越高的要 求， 因为电源的输出波形质量直接关系到整个 系统的安全和可靠性指标。 • 本设计则针对车载逆变电源，系统地论述了 DC/AC车载逆变器技术的现状、发展、制作过程 及应用。设计的整个电路将输入的12V的直流电 通过逆变器分为前级电路、后级电路二次变频 转换成220V/50Hz的纯正弦波交流电后输出，
设计应用
可使用的电器：
手机、笔记本电脑、数码相机、照明灯、电动剃 须刀、CD机、游戏机、PDA、车载冰箱、电 动工具及各种旅游、野营、医疗急救电器等。
逆变器电气总成图
• 逆变电源电气总成图
逆变电路工作原理
逆变器分为前级电路、后级电路2部分，前 级电路采用推挽升压，后级电路采用全桥 逆变，前后级之间完全隔离；
采用高频变压器实现前后级之间的隔离， 有利于提高系统的安全性。
在保护方面，具有输入过、欠压保护，输 出过载、短路保护，过热保护等多重保护 功能电路，增强了该电源的可靠性和安全 性。
逆变电源工作原理总图
主电路设计
前级推挽升压电路采用PWM芯片控制，控制 Q1及Q2轮流导通，在变压器原边形成高频 的交流电压，经过变压器升压、整流和滤 波在电容C1上得到约400 V直流电压 ； 后级电路为全桥逆变，单片机采用SPWM控 制方式；Q4～Q7组成的逆变桥采用正弦脉 宽调制，逆变输出电压经过电感L、电容C2 滤波后，最终在负载上得到220V、50 Hz的 正弦波交流电。
逆变电源设计概要
逆变电源设计概要大家知道，市电或其他的交流电可以通过二极管或可控硅的单向导电性整流成直流电供给需要使用直流电的场合。
这种把交流电变换成直流电的过程我们叫做整流，也叫做顺变。
那么逆变呢？我们自然地就会想到，应该就是把直流电变换成交流电的过程。
逆变电源就是相对于整流器而言通过半导体功率开关器件的开通和关断把直流电变换成交流电的这么一个装置。
逆变电源也叫做逆变器，下面分单元地讲一下逆变器主要的单元电路。
主要内容为：一．电池输入电路二．辅助电源电路1. 12V电池输入的辅助电源电路2. 24V-48V电池输入的辅助电源电路3. 多路隔离辅助电源电路三．高频逆变器前级电路的设计1. 闭环前级变压器匝数比的设计2. 准开环前级变压器匝数比的设计四．高频逆变器后级电路的设计1. 米勒电容对高压MOS管安全的影响及其解决办法2. IR2110应用中需要注意的问题3. 正弦波逆变器LC滤波器的参数五．逆变器的部分保护电路1. 防反接保护电路2. 电池欠压保护3. 逆变器的过流短路保护电路的设计4. IGBT的驱动和短路保护一．电池输入电路逆变器大多用在车载上，利用汽车上的蓄电池和发电机组成的低压直流供电系统供电。
这个系统上往往还给其他的用电器供电，所以有必要在逆变器的输入端设计一个输入电路保证能滤除大部分来自直流供电系统的纹波和干扰，同时也滤除逆变器对直流供电系统上其他用电器的干扰。
输入电路一般由LC构成，如上图所示：输入电路设计中需要注意的是L要能过足够的电流不会饱和和过热。
LC的参数还要能起到滤波效果。
在实际的电路中也往往在节省成本或要求不高时省去L.二．辅助电源电路。
