结构力学第1阶段练习题
结构力学(一)第一次作业题及答案.doc
第1次作业一、单项选择题（本大题共40分，共20小题，每小题2分）1.题图所示结构的超静定次数为（）。
A. 1 B・ 2 C. 3 D. 42.区别拱和曲梁的主要标志是（）A.支座形式B.承受相同荷载吋，弯矩的大小C.承受水平荷载吋，是否产生竖向推力D.承受竖向荷载时，是否产生水平推力3.位移法中的系数和自由项的实质是（）。
A.原结构中约束上的位移；B. 原结构中约束上的反力；C.基本结构中附加约束上的位移；D.基本结构中附加约束上的反力。
4.图乘法的应用条件是：（）且碣与丽图中至少有一个为直线图形.A.单位广义力B.抗弯刚度EI为常数的直杆C.抗弯刚度EI为变量的曲杆D.抗弯刚度EI为变量的直杆5.虚功原理的应用形式中，用于求位移的是（）。
A.虚力原理B.虚位移原理C.反力互等定理D.位移互等定理6.用单位荷载法计算位移时，虚拟状态中所加的荷载应是与所求广义位移相应的（）。
A.单位集中荷载B•单位均布布荷载C.单位集屮力偶D.单位广义力7.弯矩影响线竖标的量纲是（）。
A.无量纲B.［长度］C.［力］D.［力］［长度］&题图所示结构用位移法求解的未知量个数为（）。
c H!l琢 勿♦ A. 1 B. 2 C. 3 D. 49. 题图所示刚架的杆端剪力F©二()kNo4m--------- ------------- .A. 6 B. 8 C. 10 D. 1210.用静力法做影响线时，其影响线方程是()。
A.变形协调方程；B.虚 功方程；C.静力平衡方程；D.内力平衡方程。
11・题235图所示结构为位移法基本体系，其典型方程的系数k 沪 _______ ,自由项F21尸 ___ 。
() A. 8, F|.B. 7, -F PC. 6, -FpD. 5, F P12. 题图所示体系为（）。
8N 2k・无多余约束的几何不变体系；B.有多余约束的几何不变体系；C.几何常变体系；D.瞬变体系。
结构力学(1)阶段性作业4
结构力学(1)阶段性作业4一、单选题1. 静定结构因支座移动_____。
(7分)(A) 会产生内力，但无位移 (B) 会产生位移，但无内力 (C) 内力和位移均不会产生(D) 内力和位移均会产生参考答案：B2.用图乘法求位移的必要条件之一是_____。
(7分) (A) 单位荷载下的弯矩图为一直线； (B) 所有杆件EI 为常数且相同； (C) 结构可分为等截面直杆段；(D) 结构必须是静定的。
参考答案：C3.图示简支梁右端转角位移等于_____。
(7分)(A) :(顺时针） (B) : (顺时针） (C) :(逆时针） (D) : (逆时针）参考答案：D4.图示虚设的单位力系是为计算_____。
(7分)(A) B 、C 两点的相对水平线位移 (B) B 、C 两点的相对竖向线位移 (C) B 、C 两点的相对线位移 (D) B 、C 两点的绝对线位移参考答案：C5. 图示桁架在力P 作用下C 点的竖向位移_____。
(6分)(A) :(B) : (C) : (D) :参考答案：A6. 利用虚位移原理计算未知力，实质上是用_____方法解决_____问题。
(6分) (A) 几何、几何 (B) 几何、平衡 (C) 平衡、几何 (D) 平衡、平衡 参考答案：B二、判断题1. 对静定结构，支座移动或温度改变会产生内力。
(6分) 正确 错误参考答案：错误 解题思路：2. 功的互等定理成立的条件是小变形和线弹性。
(6分) 正确 错误参考答案：正确 解题思路：3. 图乘法可以用来计算曲杆。
(6分)正确错误参考答案：错误解题思路：4. 仅有支座位移的静定结构位移计算，如果单位广义力引起的反力均与支座位移同向，则所求位移必为正。
(6分)正确错误参考答案：错误解题思路：5. 结构的变形是由于某种外因的作用使结构产生应力和应变引起的。
(6分)正确错误参考答案：正确解题思路：6. 静定结构在温度改变、材料收缩和制造误差等因素的影响下不仅产生变形，同时产生内力。

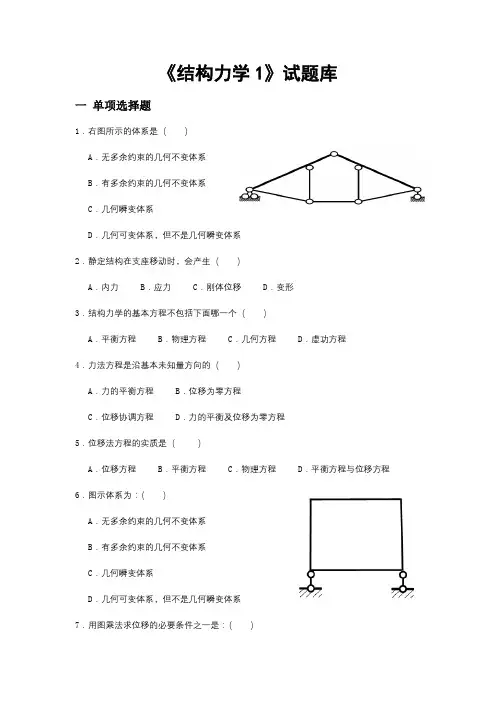

《结构力学1》试题库
A．不产生位移 B．产生内力
C．不产生内力
D．产生变形
13．图示结构中当改变 B 点链杆方向（不能通过 A 铰）时，对该梁的影响是（ ）
A．全部内力没有变化
B．弯矩有变化
C．剪力有变化
D．轴力有变化
14．图示桁架中的零杆为（ ）
A．DC, EC, DE, DF, EF
B．DE, DF, EF
C．AF, BF, DE, DF, EF
33．图示结构，截面 A 的弯矩值为（ ）
EI A.
l
2EI
B.
l 4EI
C.
l 6EI
D.
l
34．下面可以作为建筑结构的是（ ）
A．常变体系
B．瞬变体系
C．可变体系
D．不可变体系
35．用结点法计算桁架时，只有（ ）个独立平衡条件
A．1
B．2
C．3
D．4
36．下面可以作为建筑结构的是（ ）
A．常变体系
17．试作图示静定梁截面 D 的剪力 QD 影响线。
P=1
A
B
CD
2a
a
a
18．用图乘法求图示简支梁的跨中挠度，忽略剪切变形的影响。
19．用力法计算，并作图示对称结构 M 图。EI=常数。
20．用位移法计算图示刚架，并画出 M 图。
21．试作图示多跨静定梁截面 K 的弯矩 Mk 影响线。
x
F=
H
EF
B．曲杆，等截面，最多有一个图是直线图形
C．直杆，等截面，至少有一个图是直线图形
D．直杆，等截面，最多有一个图是直线图形 23．计算静定结构时，由于支座位移产生的位移，对于复杂结构，可用的方法为（ ） A．几何方法 B.虚功方程 C．物理方法 D.实功方程
结构力学_第一阶段练习参考 (1)
江南大学现代远程教育 第一阶段练习题考试科目:《结构力学》第一章至第三章（总分100分）学习中心（教学点） 批次： 层次： 专业： 学号： 身份证号： 姓名： 得分：一、单项选择题（本题共5小题，每小题2分，共10分）1、对于下图进行几何构造分析，哪种说法是正确的。
( ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
2、对于下图进行几何构造分析，哪种说法是正确的。
( ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
3、一个单铰所产生的约束数目是（ ） A 、1 B 、2 C 、3 D 、44、静定结构内力图的校核要求（ ） A 、满足平衡条件 B 、满足变形条件 C 、满足虎克定律D 、满足平衡及变形条件。
5、如下图所示桁架，有多少根零杆。
（ ）二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
)1 23 4 5A 、4个B 、5个C 、6个D 、7个1、图示多跨梁说法正确的是（）A、结构是静定的；B、AB是基本部分；C、CD 是基本部分D、DG是基本部分2、对于桁架截面法，说法正确的是（）A、隔离体至少包含两个结点B、应用平面一般力系C、每次三个平衡方程D、用于求解指定杆件内力。
3、对于下图说法正确的是（）A、结构无弯矩B、立柱无弯矩C、右侧横梁无弯矩D、左侧横梁无弯矩4、下图桁架说法正确的是（）A、是复杂桁架B、是三角桁架C、是平行弦桁架D、是简单桁架5、平面杆件结构主要包括：（）A、梁B、刚架C、桁架D、拱三、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）1、几何瞬变体系产生微小位移后即转变成几何不变体系，因而可以用作工程结构。
结构力学题库1-4章
结构力学题库1-4章一、选择题1. 试分析图1所示体系的几何组成。
（ ）A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、瞬变体系D 、常变体系 2. 试分析图2所示体系的几何组成。
（ ）A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、常变体系D 、瞬变体系 3. 图示体系进行几何组成分析为（）A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、常变体系D 、瞬变体系 4. 图4所示体系为（ ）A 、几何不变无多余约束体系B 、几何不变有多余约束体系C 、几何常变体系D 、几何瞬变体系 5. 图5所示体系的几何组成为（ ）图2图4图5图1A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、常变体系D 、瞬变体系 6. 静定结构的几何特征是（ ）A 、无多余的约束B 、几何不变体系C 、有多余的约束D 、几何不变且无多余约束 7. 图6所示结构DC M （设下侧受拉为正）为（ ）A 、pa - B. pa C. 12pa - D. 12pa 8. 图7所示结构：（ ）A 、12kNB 、-18kNC 、-12kND 、左侧12kN,右侧-18kN图6图7图912. 图10所示结构中，B 点处两杆端的杆端弯矩(设内侧受拉为正)为（ ）13. 试判断图11所示桁架的类型及零杆个数（ ）A 、简单桁架，10B 、联合桁架，10C 、简单桁架，12D 、联合桁架，12 14. 图12所示结构，1杆的轴力等于（ ）15 图13所示桁架1，2，3 杆的内力为：（ ）16. 图14所示对称桁架在反对称荷载作用下，杆1、2、3的内力为：（ ）daa aaA 、M BA = Fa ，M BC = -FaB 、M BA =2Fa ，M BC = -2Fa C 、M BA =2Fa ，M BC = -2FaD 、M BA =2Fa ，M BC = -2Fa图10图11图12A ．1230N N N ===B ．123N N N ==均不等于0C ．130N N ==,2N 不等于0D ．2130,N N N ==-不等于0。
结构力学第1阶段练习题江大学考试题库及答案一科共有三个阶段,这是其中一个阶段。答案在最后一页
江南大学网络教育第一阶段练习题考试科目:《结构力学》第章至第章（总分100分）__________学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一单选题 (共5题，总分值15分，下列选项中有且仅有一个选项符合题目要求，请在答题卡上正确填涂。
)1. 应用力系平衡或运动条件可以得出（）。
（3 分）A. 变形协调方程B. 本构方程C. 平衡方程D. 无法得到方程2. 对于下图进行几何构造分析，哪种说法是正确的。
（）。
（3 分）A. 几何不变，有多余约束B. 几何不变，无多余约束C. 几何瞬变，有多余约束D. 几何常变，无多余约束3. 静定结构的几何特征是（）。
（3 分）A. 无多余约束B. 几何不变体系C. 自由度等于零D. 几何不变且无多余约束4. 对于下图弯矩计算正确的是（）。
（3 分）A. 上侧受拉B. 铰支座弯矩不为零C. 中点弯矩等于零D. 中点弯矩出现最大值5. 一个单链杆所产生的约束数目是（）。
（3 分）A. 1B. 2C. 3D. 4二判断题 (共10题，总分值20分正确的填涂“A”，错误的填涂“B”。
)6. 刚架结构中刚结点不可以约束杆端相对转动。
（2 分）（）7. 杆系结构：由杆件组成，杆件的长度远大于其横截面的宽度和高度。
（2 分）（）8. 固定支座与被支承的部分完全固定，不发生任何移动或转动，能提供一个反力。
（2 分）（）9. 在水平杆件中，弯矩使杆件下侧纤维受拉为正。
（2 分）（）10. 自重属于恒荷载。
（2 分）（）11. 雪、风属于恒荷载。
（2 分）（）12. 铰结点：各杆在连接区不能相对移动，但可绕该点自由转动。
（2 分）（）13. 桁架按几何组成方式分：简单桁架，联合桁架，复杂桁架。
（2 分）（）14. 悬臂刚架是超静定结构。
（2 分）（）15. 梁和刚架受载后主要内力是弯矩（2 分）（）三计算题 (共3题，总分值45分 )16. 计算图示多跨梁的弯矩，并作图。
结构力学第1阶段测试题
江南大学现代远程教育 第一阶段测试卷一、单项选择题（本题共5小题，每小题2分，共10分）1、对于下图进行几何构造分析，哪种说法是正确的。
( C ) ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
2、对于下图进行几何构造分析，哪种说法是正确的。
( A ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
3、一个单铰所产生的约束数目是（ B）A 、1B 、2C 、3D 、44、静定结构内力图的校核要求（A）A 、满足平衡条件B 、满足变形条件C 、满足虎克定律D 、满足平衡及变形条件。
5、如下图所示桁架，有多少根零杆。
（ D ）二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
) 1、 图示多跨梁说法正确的是（ ABD ）ABCDEFG H↓↓↓↓↓↓↓↓↓A 、结构是静定的；B 、AB 是基本部分；C 、CD 是基本部分 D 、DG 是基本部分 2、对于桁架截面法，说法正确的是（ ABCD ） A 、隔离体至少包含两个结点 B 、应用平面一般力系 C 、每次三个平衡方程 D 、用于求解指定杆件内力。
1 23 4 5A 、4个B 、5个C 、6个D 、7个3、对于下图说法正确的是（BC）A 、结构无弯矩 B、立柱无弯矩 C、右侧横梁无弯矩 D、左侧横梁无弯矩aPa a4、下图桁架说法正确的是（BD）A、是复杂桁架B、是三角桁架C、是平行弦桁架D、是简单桁架5、平面杆件结构主要包括：（ABCD）A、梁B、刚架C、桁架D、拱三、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）1、几何瞬变体系产生微小位移后即转变成几何不变体系，因而可以用作工程结构。
结构力学上册练习题
结构力学上册练习题一、基本概念与基本理论1. 判断题（1）力的三要素是大小、方向和作用点。
（2）结构力学中，平衡条件包括力的平衡和力矩的平衡。
（3）静定结构在荷载作用下，支座反力可以直接通过平衡方程求得。
（4）温度变化不会对结构产生内力。
2. 选择题A. 简支梁B. 连续梁C. 桁架D. 刚架A. 设计阶段B. 施工阶段C. 使用阶段D. 检测阶段3. 填空题（1）结构力学研究的内容主要包括______、______和______。
（2）平面力系的平衡条件有______个方程。
二、平面体系的几何组成分析1. 判断题（1）平面体系自由度的计算公式为：自由度=构件数1约束数。
（2）平面几何不变体系一定是静定结构。
2. 选择题A. 三角形B. 四边形C. 正方形D. 矩形A. 四边形缺一边B. 四边形缺两对角线C. 四边形缺一边及一对角线D. 四边形缺两邻边3. 填空题（1）平面体系的几何组成分析主要包括______、______和______。
（2）平面几何不变体系的基本类型有______、______和______。
三、静定结构内力计算1. 判断题（1）静定梁的支座反力可以通过剪力分配法求解。
（2）静定桁架的弦杆内力可以通过节点法求解。
2. 选择题A. 剪力分配法B. 弯矩分配法C. 节点法D. 位移法A. ∑F=0B. ∑M=0C. ∑F=0, ∑M=0D. ∑F垂直=03. 填空题（1）静定梁的内力主要有______、______和______。
（2）静定桁架的内力主要有______和______。
四、虚功原理与位移计算1. 判断题（1）虚功原理是结构力学的基本原理之一。
（2）位移计算只能用于静定结构。
2. 选择题A. 节点法B. 位移法C. 力法D. 单位荷载法A. 支座位移B. 节点位移C. 杆件变形D. 荷载作用3. 填空题（1）虚功原理的基本表达式为______。
（2）位移计算的主要目的是求解结构的______和______。
结构力学习题1(含答案)
1、(判断)虚荷载原理等价于变形谐调条件，可用于求体系的位移。
A、正确B、错误参考答案：A2、(判断)静定结构的几何特征是几何不变。
A、正确B、错误参考答案：B3、(判断)功的互等定理仅适用于线性变形体系。
A、正确B、错误参考答案：A4、(单选)在多结点力矩分配的计算中，当放松某个结点时，其余结点所处状态为（）。
A、全部放松B、必须全部锁紧C、相邻结点放松D、相邻结点锁紧参考答案：D5、(单选)大多数民用建筑工程中的杆件结构是（）。
A、梁和刚架B、挡土墙C、桁架D、蓄水池参考答案：A6、(判断)静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。
A、正确B、错误参考答案：A7、(判断)两个弯矩图的叠加不是指图形的简单拼合，而是指两图对应的弯矩纵矩叠加。
A、正确B、错误参考答案：A8、(单选)下列说法正确的是（）。
A、力法的基本体系必须是静定的；B、力法方程中，主系数恒为正，副系数可为正、负或零；C、多跨静定梁若附属部分受力，则只有附属部分产生内力；D、三刚片用三个铰两两相联必成为几何不变体系。
参考答案：B9、(判断)三刚片用三个铰两两相联必成为几何不变体系。
A、正确B、错误参考答案：B10、(判断)图示对称结构在竖向对称荷载作用下，位移法求解的最少独立位移未知量个数为2。
A、正确B、错误参考答案：A11、(单选)三个刚片用三个铰两两相联，所得的体系（）。
A、一定为几何不变体系B、一定为几何瞬变体系C、一定为几何常变体系D、不能确定参考答案：D12、(单选)静定结构因支座移动，（）。
A、会产生内力，但无位移B、会产生位移，但无内力C、内力和位移均不会产生D、内力和位移均会产生参考答案：B13、(判断)仅有支座位移的静定结构位移计算，如果单位广义力引起的反力均与支座位移同向，则所求位移必为正。
A、正确B、错误参考答案：B14、(单选)力法方程是沿基本未知量方向的：（）。
A、力的平衡方程；B、位移为零方程；C、位移协调方程；D、力的平衡及位移为零方程。
结构力学第1阶段江南大学练习题答案 共三个阶段,这是其中一个阶段,答案在最后。
江南大学网络教育第一阶段江南大学练习题答案共三个阶段，这是其中一个阶段，答案在最后。
考试科目:《结构力学》第章至第章（总分100分）
__________学习中心（教学点）批次：层次：
专业：学号：身份证号：
姓名：得分：
一单选题 (共5题，总分值10分，下列选项中有且仅有一个选项符合题目要求，请在答题卡上正确填涂。
)
1. 一个单铰所产生的约束数目是（）。
（2 分）
A. 1
B. 2
C. 3
D. 4
2. 对于下图进行几何构造分析，哪种说法是正确的。
（）。
（2 分）
A. 几何不变，有多余约束
B. 几何不变，无多余约束
C. 几何瞬变，有多余约束
D. 几何常变，无多余约束
3. 如下图所示桁架，有多少根零杆。
（）。
（2 分）
第10页/共10页。
结构力学第1章习题及参考答案
第1章1-1分析图示体系的几何组成。
解 原体系依次去掉二元体后，得到一个两铰拱（图（a-1））。
因此，原体系为几何不变体系，且有一个多余约束。
1-1 (b)解 原体系依次去掉二元体后，得到一个三角形。
因此，原体系为几何不变体系，且无多余约束。
（a ）（a-1）（b ）（b-1）（b-2）1-1 (c)（c-2） （c-3）解 原体系依次去掉二元体后，得到一个三角形。
因此，原体系为几何不变体系，且无多余约束。
1-1 (d)（d-1） （d-2） （d-3）解 原体系依次去掉二元体后，得到一个悬臂杆，如图（d-1）-（d-3）所示。
因此，原体系为几何不变体系，且无多余约束。
注意：这个题的二元体中有的是变了形的，分析要注意确认。
（d ）（c-1）1-1 (e)解 原体系去掉最右边一个二元体后，得到（e-1）所示体系。
在该体系中，阴影所示的刚片与支链杆C 组成了一个以C 为顶点的二元体，也可以去掉，得到（e-2）所示体系。
在图（e-2）中阴影所示的刚片与地基只用两个链杆连接，很明显，这是一个几何可变体系，缺少一个必要约束。
因此，原体系为几何可变体系，缺少一个必要约束。
1-1 (f)解 原体系中阴影所示的刚片与体系的其它部分用一个链杆和一个定向支座相连，符合几何不变体系的组成规律。
因此，可以将该刚片和相应的约束去掉只分析其余部分。
很明显，余下的部分（图（f-1））是一个几何不变体系，且无多余约束。
因此，原体系为几何不变体系，且无多余约束。
1-1 (g)解 原体系中阴影所示的刚片与体系的其它部分用三个链杆相连，符合几何不变体系的组成规律。
因此，可以将该刚片和相应的约束去掉，只分析其余部分。
余下的部分（图（g-1））在去掉一个二元体后，只剩下一个悬臂杆（图（g-2））。
因此，原体系为几何不变体系，且无多余约束。
（e ）（e-1）ABCAB （e-2）（f ）（f-1） （g ） （g-1） （g-2）1-1 (h)解 原体系与基础用一个铰和一个支链杆相连，符合几何不变体系的组成规律。
结构力学第1章习题及参考答案
第1章1-1剖析图示系统的几何构成。
1-1(a)a〕原系统挨次去掉二元体后，获得一个两铰拱〔图〔原系统为几何不变系统，且有一个剩余拘束。
1-1(b)b〕〔b-1〕a-1〕（a-1〕〕。
所以，b-2〕解原系统挨次去掉二元体后，获得一个三角形。
所以，原系统为几何不变系统，且无剩余拘束。
1-1(c)〔c〕〔c-1 〕〔c-2〕〔c-3〕解原系统挨次去掉二元体后，获得一个三角形。
所以，原系统为几何不变系统，且无剩余拘束。
1-1(d)〔d〕〔d-1〕〔d-2〕〔d-3〕解原系统挨次去掉二元体后，获得一个悬臂杆，如图〔d-1〕-〔d-3〕所示。
所以，原系统为几何不变系统，且无剩余拘束。
注意：这个题的二元体中有的是变了形的，剖析要注意确认。
1-1(e)AAB C B〔e〕〔e-1〕〔e-2〕解原系统去掉最右侧一个二元体后，获得〔e-1〕所示系统。
在该体系中，暗影所示的刚片与支链杆C构成了一个以C为极点的二元体，也能够去掉，获得〔e-2〕所示系统。
在图〔e-2〕中暗影所示的刚片与地基只用两个链杆连结，很显然，这是一个几何可变系统，缺乏一个必需拘束。
所以，原系统为几何可变系统，缺乏一个必需拘束。
1-1(f)〔f-1〕f〕原系统中暗影所示的刚片与系统的其他局部用一个链杆和一个定向支座相连，切合几何不变系统的构成规律。
所以，能够将该刚片和相应的拘束去掉只剖析其他局部。
很显然，余下的局部〔图〔f-1〕〕是一个几何不变系统，且无剩余拘束。
所以，原系统为几何不变系统，且无剩余拘束。
1-1(g)〔g〕〔g-1〕〔g-2〕解原系统中暗影所示的刚片与系统的其他局部用三个链杆相连，切合几何不变系统的构成规律。
所以，能够将该刚片和相应的拘束去掉，只剖析其他局部。
余下的局部〔图〔g-1〕〕在去掉一个二元体后，只剩下一个悬臂杆〔图〔g-2〕〕。
所以，原系统为几何不变系统，且无剩余拘束。
1-1(h)〔h〕〔h-1〕解原系统与根基用一个铰和一个支链杆相连，切合几何不变系统的构成规律。
结构力学_第一阶段练习
江南大学现代远程教育 第一阶段练习题一、单项选择题（本题共5小题，每小题2分，共10分）1、对于下图进行几何构造分析，哪种说法是正确的。
( C ） ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
2、对于下图进行几何构造分析，哪种说法是正确的。
( A ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
3、一个单铰所产生的约束数目是（ B ） A 、1 B 、2 C 、3 D 、44、静定结构内力图的校核要求（ A ） A 、满足平衡条件 B 、满足变形条件 C 、满足虎克定律D 、满足平衡及变形条件。
5、如下图所示桁架，有多少根零杆。
（ D ）二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
) 1、 图示多跨梁说法正确的是（ ABD ）A 、结构是静定的；B 、AB 是基本部分；C 、CD 是基本部分 D 、DG 是基本部分 2、对于桁架截面法，说法正确的是（ ABCD ） A 、隔离体至少包含两个结点 B 、应用平面一般力系 C 、每次三个平衡方程 D 、用于求解指定杆件内力。
3、对于下图说法正确的是（ BC ）A 、结构无弯矩B 、立柱无弯矩C 、右侧横梁无弯矩D 、左侧横梁无弯矩1 23 4 5A 、4个B 、5个C 、6个D 、7个4、下图桁架说法正确的是（ BD ）A、是复杂桁架B、是三角桁架C、是平行弦桁架D、是简单桁架5、平面杆件结构主要包括：（ ABCD ）A、梁B、刚架C、桁架D、拱三、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）1、几何瞬变体系产生微小位移后即转变成几何不变体系，因而可以用作工程结构。
结构力学第1章在线测试题及答案
《结构力学》第01章在线测试《结构力学》第01章在线测试剩余时间:47：01答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题(每题1分，5道题共5分)1、结构力学的研究对象是A、单根杆件B、杆件结构C、板壳结构D、实体结构2、对结构进行刚度计算，是为了保证结构A、不发生刚体运动B、美观实用C、不致发生过大的变形D、既经济又安全3、板的厚度A、远远大于它的长和宽B、远远小于它的长和宽C、等于它的长和宽D、与它的长和宽是同一量级的4、固定铰支座有几个约束反力分量？A、一个B、两个C、三个D、四个5、固定端支座有几个约束反力分量？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、下列哪种情况应按空间结构处理A、所有杆件的轴线都位于同一平面内，荷载与该平面垂直B、所有杆件的轴线都不位于同一平面内C、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内D、所有杆件的轴线都位于同一平面内,荷载与该平面平行E、荷载不作用在结构的平面内2、按几何形状，结构可分为A、杆系结构B、板结构C、实体结构D、壳结构E、建筑结构3、为了保证结构既经济又安全，要计算结构A、强度B、刚度C、稳定性D、内力E、位移4、铰结点的约束特点是A、约束的各杆端不能相对移动B、约束的各杆端可相对转动C、约束的各杆端不能相对转动D、约束的各杆端可沿一个方向相对移动E、约束的各杆端可相对移动5、如果在一结点处,一些杆端刚结在一起，而另一些杆端铰结一起,这样的结点称为A、刚结点B、铰结点C、组合结点D、不完全铰结点E、半铰结点第三题、判断题(每题1分，5道题共5分）1、实体结构的厚度与其它两个尺度是同一量级。
正确错误2、结构力学是研究杆件结构的强度、刚度和稳定性的一门学科。
正确错误3、在多数情况下,不能忽略一些次要的空间约束，而将实际结构分解为平面结构。
结构力学习题第1部分
习题 5-4 图
11
自然班
教学班
姓名
序号
第六章 结构的位移计算
6-1.试利用虚位移原理求下列静定结构的指定内力或反力：（a） FBy 、 FsLB 、 FsRB 、 M B ； （b） FsD 、 M D 。
解：
习题 6-1 图
6-2．试用积分法求下列结构的位移 ：(a) ∆CV ；(b) ∆BH
习题 2-9 图
1
自然班
教学班
姓名
序号
解：
习题 2-10 图
习题 2-11 图
习题 2-12 图
解：
习题 2-13 图
习题 2-14 图
习题 2-15 图
解：
2
自然班
教学班
姓名
序号
第三章 静定梁与静定刚架
3-1 试不经计算支座反力而迅速绘出图示各梁的弯矩图。
解：
习题 3-1 图(a)
解：
习题 3-1 图(b)
解：
习题 6-2 图 a
12
自然班
教学班
姓名
序号
解：
习题 6-2 图 b
13
自然班
教学班
姓名
序号
6-3 试计算图示桁架的 ∆BV 和角 ∠ADB 的改变量。已知 F=40kN,各杆的 A = 2 ×10−3 m 2 ， d = 2m , E = 210GPa 。
习题 6-3 图
解：
6-4~6-7 试用图乘法求指定位移. q
E
2cm
解：
A CB 2cm 2cm
习题 6-9 图
6-10. 求图示结构 C 点水平位移 ∆ CH ，EI =常数。
M B
2l
结构力学1
《结构力学》第一阶段作业一、判断题。
1、如果平面体系的约束数等于自由度数，那么体系一定是几何不变的。
（×）2、如果平面体系的计算自由度W=0，那么该体系一定为无多余约束的几何不变体系。
（×）3、如果平面体系的计算自由度W＜0，那么该体系是有多余约束的几何不变体系。
（×）二、请对图示各平面体系进行几何组成分析。
解：图2-1是无多余约束的几何不变体系。
解：图2-2是无多余约束的几何不变体系。
解：图2-3是具有一个多余约束的几何不变体系。
解：图2-4是具有一个多余约束的几何不变体系。
解：图2-5是无多余约束的几何不变体系。
解：图2-6是无多余约束的几何不变体系。
解：图2-7是无多余约束的几何不变体系。
解：图2-8是无多余约束的几何不变体系。
解：图2-9是无多余约束的几何不变体系。
解：图2-10是无多余约束的几何不变体系。
三、名词解释。
1、自由度答：一个体系的自由度，是指该体系在运动时，确定其位置所需的独立坐标的数目。
2、计算自由度答：计算一个体系在运动时，确定其位置所需的独立坐标的数目。
3、几何不变体系答：在任意荷载作用下，其原有的几何形状和位置保持不变的，称为几何不变体系。
4、几何可变体系答：在任意荷载作用下，其几何形状和位置发生变化的，称为几何可变体系。
5、刚片答：对体系进行几何组成分析时，由于不考虑材料的应变，故可将每一根杆件都视为刚体，在平面体系中又把刚体称为刚片。
6、二元体答：两根不共线的链杆连接一个结点的装置称为二元体。
7、二元体规则答：在一个体系上增加或减少二元体，不改变体系的几何可变或不可变性。
8、两刚片规则答：两刚片用不全交于一点也不全平行的三根链杆相互连接，或用一个铰及一根不通过铰心的链杆相连接，组成无多余约束的几何不变体系。
9、三刚片规则答：三刚片用不在同一直线上的三个铰两两连接，则组成无多余约束的几何不变体系。
结构力学_第一阶段练习
江南大学现代远程教育 第一阶段练习题一、单项选择题（本题共5小题，每小题2分，共10分）1、对于下图进行几何构造分析，哪种说法是正确的。
( C ） ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
2、对于下图进行几何构造分析，哪种说法是正确的。
( A ) A 、几何不变，有多余约束； B 、几何不变，无多余约束； C 、几何瞬变，有多余约束； D 、几何常变，无多余约束。
3、一个单铰所产生的约束数目是（ B ） A 、1 B 、2 C 、3 D 、44、静定结构内力图的校核要求（ A ） A 、满足平衡条件 B 、满足变形条件 C 、满足虎克定律D 、满足平衡及变形条件。
5、如下图所示桁架，有多少根零杆。
（ D ）二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
) 1、 图示多跨梁说法正确的是（ ABD ）A 、结构是静定的；B 、AB 是基本部分；C 、CD 是基本部分 D 、DG 是基本部分 2、对于桁架截面法，说法正确的是（ ABCD ） A 、隔离体至少包含两个结点 B 、应用平面一般力系 C 、每次三个平衡方程 D 、用于求解指定杆件内力。
3、对于下图说法正确的是（ BC ）A 、结构无弯矩B 、立柱无弯矩C 、右侧横梁无弯矩D 、左侧横梁无弯矩1 23 4 5A 、4个B 、5个C 、6个D 、7个4、下图桁架说法正确的是（ BD ）A、是复杂桁架B、是三角桁架C、是平行弦桁架D、是简单桁架5、平面杆件结构主要包括：（ ABCD ）A、梁B、刚架C、桁架D、拱三、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）1、几何瞬变体系产生微小位移后即转变成几何不变体系，因而可以用作工程结构。
结构力学1试题
结构力学(一)试题一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.图示体系为( )A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.瞬变体系D.常变体系2.图示桁架,零杆数目是(不包括支座链杆)( )A.2个B.3个C.4个D.5个3.图示结构的超静定次数为( )A.7B.8C.9D.104.在荷载作用下,力法典型方程的各项中,其系数恒为正的是( )A.主系数B.副系统C.荷载项D.右端项5.图示结构,各杆EI=常数,在给定荷载作用下,M BA等于( )A.P l/2(左侧受拉)B.P l/2(右侧受拉)C.P l(左侧受拉)D.P l(右侧受拉)6.图示结构,用位移法计算,基本未知量最小数目为( )A.2B.3C.4D.57.图示结构,由A 端转角ϕA =l ∆和B 端线位移△产生的杆端弯矩M AB 等于( ) A.∆-23l EI B.0C.∆23l EI D.∆26l EI 8.图示结构,位移法基本方程为r 11Z 1+R 1P =0,其中r 11等于( )A.lEI 7 B.lEI 8 C.lEI 10 D.l EI 14 9.用力矩分配法计算图示结构时,分配系数μAB 是( )A.52 B.21 C.149 D.1712 10.作为图示悬臂梁的弯矩图,下列图形形状正确的为( )二、填空题(本大题共8小题，每小题2分，共16分)请在每小题的空格中填上正确答案。
错填、不填均无分。
11.根据几何组成分析，图示体系为_________体系。
12.图示单跨梁B端的弯矩值为_________。
13.计算结构位移的单位荷载法的理论基础是_________。
14.图示桁架，各杆EA=常数，A点的水平位移为_________。
15.超静定结构的静力特征是_________。
16从物理意义上讲，位移法典型方程是_________方程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江南大学现代远程教育第一阶段练习题
考试科目:《结构力学》第一章至第三章（总分100分）
学习中心（教学点）批次：层次：
专业：学号：身份证号：
姓名：得分：
一、单项选择题（本题共5小题，每题2分，共10分）
1. 一个单链杆所产生的约束数目是（）
A、1
B、2
C、3
D、4
2、对于下图进行几何构造分析，哪种说法是正确的。
( )
A、几何不变，有多余约束；
B、几何不变，无多余约束；
C、几何瞬变，有多余约束；
D、几何常变，无多余约束。
3 静定结构的几何特征是（）
A、无多余约束；
B、几何不变体系；
C、自由度等于零；
D、几何不变且无多余约束
4、应用力系平衡或运动条件可以得出（）
A、变形协调方程
B、本构方程
C、平衡方程
D、无法得到方程
5、对于下图弯矩计算正确的是（）
A、上侧受拉
B、铰支座弯矩不为零
C、中点弯矩等于零
D、中点弯矩出现最大值
二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
)
1、对于静定多跨梁说法正确的是（）
A、若附属部分被切断或撤除，基本部分仍为几何不变
B、若基本部分被破坏，则其附属部分的几何不变性也连同遭到破坏。
C、附属部分上作用的外荷载必然传递到基本部分。
D、基本部分直接将荷载传到地基。
2、对于桁架结构描述正确的是（）
A、由直杆组成
B、所有结点全是铰结点
C、只有结点荷载作用时，各杆只有轴力
D、适用于大跨和高耸结构
3、对于下图说法正确的是（）
A、结构无弯矩
B、立柱有弯矩
C、右侧横梁无弯矩
D、左侧横梁无弯矩
4、对于桁架结点法，说法正确的是（）
A、隔离体至少包含两个结点
B、应用平面汇交力系
C、每次两个平衡方程
D、用于求解指定杆件内力。
5、刚架的特征包括：（）
A、刚结点处，各杆端产生相对移动和转动；
B、刚结点能够承受和传递弯矩，使结构弯矩分布相对比较均匀，节省材料。
C、组成几何不变体系所需的杆件数目较少，且多为直杆，故净空较大，施工方便。
D、梁柱形成一个刚性整体，内力分布比较均匀，节省材料。
三、判断题（本题共10小题，每小题1分，共10分。
请在你认为对的题后括号内打一个“√”，认为错的题后括号内打一个“×”，不需要改错。
）
1、杆系结构：由杆件组成，杆件的长度远大于其横截面的宽度和高度。
（）
2、铰结点：各杆在连接区不能相对移动，但可绕该点自由转动。
（）
3、固定支座与被支承的部分完全固定，不发生任何移动或转动，能提供一个反力。
（）
4、雪、风属于恒荷载。
（）
5、自重属于恒荷载。
（）
6、梁和刚架受载后主要内力是弯矩（）
7、悬臂刚架是超静定结构。
（）
8、在水平杆件中，弯矩使杆件下侧纤维受拉为正。
（）
9、刚架结构中刚结点不可以约束杆端相对转动。
（）
10．桁架按几何组成方式分：简单桁架，联合桁架，复杂桁架。
（）
四、简答题(本题共1小题，共10分)
1、对下图结构进行几何构造分析。
五、绘图题（本题共1小题，共10分）
1、做下图结构弯矩图
A
B
C
l
h
六、计算题（本题共3小题，每小题15分，共45分）
1、计算图示多跨梁的弯矩，并作图。
(本题专科不作要求)
2、计算图示刚架的剪力，并作图.
F
1 2 3 4
4.00 6.00 4.00
3
3、计算图示桁架的轴力
附：参考答案
一、单项选择题（本题共5小题，每小题2分，共10分）
1、A
2、A
3、D
4、C
5、D
二、多项选择题(本题共5小题，每小题3分，共15分。
)
1、A.B.C.D
2、A.B.C.D
3、B.C.
4、B.C.
5、B.C.D
三、判断题（本题共10小题，每小题1分，共10分。
）
1、√
2、√
3、×
4、×
5、√
6、√
7、×
8、√
9、× 10、√
四、简答题(本题共1小题，共10分)
1、答：三刚片三个铰连接，不在一条直线，因此几何不变体系，没有多余约束。
五、绘图题（本题共1小题，共10分）
1、
六、计算题（本题共3小题，每小题15分，共45分）
1、解：
2、解y
x
1
2 3
4 -12.00
-4.00-4.00
12.00
12.00 3、解。
