地表反射率计算-flaash

表观反射率(反射率反照率)的计算

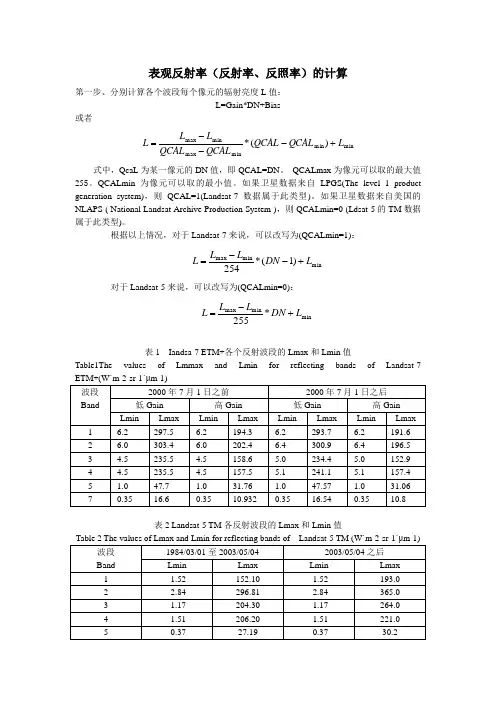

表观反射率（反射率、反照率）的计算第一步、分别计算各个波段每个像元的辐射亮度L 值：L=Gain*DN+Bias或者min min minmax minmax )(*L QCAL QCAL QCAL QCAL L L L +---=式中，QcaL 为某一像元的DN 值，即QCAL=DN 。

QCALmax 为像元可以取的最大值255。

QCALmin 为像元可以取的最小值。

如果卫星数据来自LPGS(The level 1 product generation system)，则QCAL=1(Landsat-7数据属于此类型)。

如果卫星数据来自美国的NLAPS ( National Landsat Archive Production System )，则QCALmin=0 (Ldsat-5的TM 数据属于此类型)。

根据以上情况，对于Landsat-7来说，可以改写为(QCALmin=1)：minminmax )1(*254L DN L L L +--=对于Landsat-5来说，可以改写为(QCALmin=0)：minminmax *255L DN L L L +-=表1 Iandsa-7 ETM+各个反射波段的Lmax 和Lmin 值Table1The values of Lmmax and Lmin for reflecting bands of Landsat-7表2 Landsat-5 TM 各反射波段的Lmax 和Lmin 值的陆地、沙漠、冰与雪、水体、海冰、火山等6大类型)和太阳高度角状况来确定采用高增益参数或是低增益参数。

一般低增益的动态范围比高增益大1.5倍，因此当地表亮度较大时，用低增益参数;其它情况用高增益参数。

在非沙漠和冰面的陆地地表类型中，ETM+的1一3和5,7波段采用高增益参数，4波段在太阳高度角低于45度（天顶角>45度）时也用高增益参数，反之则用低增益参数。

详见文献(NASA Landsat Project ScienceOffice , 1998b )。

Flaash大气校正

上机实习容：Flaash大气校正学生王玲学号201420771院系城市与环境学院专业地图学与地理信息系统年级2014级教务处制Flaash大气校正实验报告一、实验目的通过本次实验能够更深一步理解大气校正的原理、方法。

并且熟练掌握Landsat8 OLI 数据的大气校正的流程。

二、实验容1、辐射定标目的：将传感器记录的电压或数字量化值（DN值）转换为绝对辐射亮度值（辐射率）。

原理：L=Gain*DN + Bias步骤：（1）首先，在Envi5.1中打开辐射定标工具，Toolbox/Radiometric Correction/ Radiometric Calibration，并在File Selection对话框中选择数据，如下所示：（2）辐射定标参数设置当选择好辐射定标的数据时，接下来需选择定标参数。

其中，①Calibration Type：辐射定标类型，因Flaash校正要求输入的数据为辐亮度值，因此辐射定标类型选择辐亮度。

当数据的每个波段包含Gain和Offest参数时，Envi会自动从元数据文件中获取这些参数，并按照辐射定标公式进行定标，本实验所使用的Landsat8 OLI 数据的元数据中包含这两个参数。

另外，Envi默认Gain和Offest参数定标单位为W/（m2*sr*μm），因此，计算得到的辐亮度值为W/（m2*sr*μm）。

②Output Interleave：输出数据存储顺序，因Flaash校正要求输入的数据存储类型为BIL或BIP，但因BIL的处理速度快，故在此选择BIL。

③Output Data Type：输出数据类型，辐射定标中可以选择的输出数据类型为三种，分别是：浮点型（Float）、双精度浮点型(Double)和无符号位16整型(Uint)。

本实验中使用的OLI6 原始数据为无符号16位整型，在进行Flaash校正时计算缩放因子是无单位型与浮点型数据之间的缩放关系，因此，该处选择浮点型（Float）。

地表反射率计算

算计射率石市地表反黄一、数据预处理1、打开：用 ENVI5.1 将黄石市 2000 年遥感影像数据的 3,、4、5 波段打开（1）用鼠标左键双击 ENVI5.1 图标，打开 ENVI5.1 程序；（2）打开黄石市 2000 年遥感影像数据的 3,、4、5 波段。

File→Open Image File→选择黄石市 2000 年遥感影像数据的 3、4、5波段→打开。

波段进行合成。

4、5年遥感影像数据的 3、 2、合成：对黄石市 2000感遥2000 年 File Basic Tools→LayerStacking→Import →选择黄石市→2000_band543_hecheng→波段543影像数据的、、→Ok→Choose 命名（）打开→Ok黄石市遥感影像。

、裁剪：用黄石市边界矢量数据裁剪合成后的20003波段；5 3、4、遥感影像数据的（1）打开合成后的黄石市2000 年）→打开→Ok2000_band543_hecheng File→OpenImage File→选图（）打开黄石市边界矢量数据；2（→选图（黄石市边界范围.evf)→打开File Vector→OpenVector备注：建立掩膜时一定要将 2000_band543_hecheng 和黄石市矢量边界的影像打开。

（3）以黄石市边界矢量数据建立掩膜；Basic Tools→Masking→Bulid Mask→Display #1→Options →ImportEVFS→选图（111）→Ok→Choose→命名（2000_band543_hecheng_yanmo)→打开→Apply（4）应用掩膜；Basic Tools→Masking→Apply Mask→2000_band543_hecheng→Select Mask Bang→2000_band543_hecheng_yanmo→Ok→Ok→Choose →命名（2000_band543_hecheng_clip)→打开→Ok内黑色背景面积太大可以进行调整。

实习7、地表反射率、温度的反演以及植被指数的计算

基本原理一)地表反射率是指地表物体向各个方向上反射的太阳总辐射通量与到达该物体表面上的总辐射通量之比。

反照率可以通过遥感成像提供的辐射亮度值L 或反照率p ，二向性反射率分布函数BRDF 来获得：地物反射率的光谱特征差异是从遥感影像中识别地表不同类型地物的基本依据，也是地表其他各种物理、生物物理参数反演的依据地表。

地表反射率的计算步骤：1、辐射定标：根据遥感影像DN 值计算到达传感器的各波段辐射亮度也就是将传感器记录的辐射量化值（Digital Number ，DN ）转换成绝对辐射亮度值、表观反射率，或者表观温度的过程。

绝对定标：通过各种标准辐射源，建立辐射亮度值与辐射量化值（DN ）之间的定量关系式中，辐射亮度值L 的常用单位为W/(m2.μm.sr)，或者μW/(cm2.nm.sr) 。

1W/(m2.μm.sr)=0.1 μW/(cm2.nm.sr)2、各波段表观反射率计算3、大气辐射校正（ENVI FLAASH/QUAC ）绝对大气辐射校正：消除大气辐射衰减效应，将遥感影像的DN 值转换为地表反射率、辐亮度、地表温度等的方法，此过程包含了辐射定标。

相对大气辐射校正：将遥感影像的DN 值转换为类似的整型数，同时消除大气辐射衰减效应。

FLAASH 是用数学建模辐射的物理行为，纠正波长在可见光至近红外和短波红外区域，最多3微米。

（对于热地区，使用基本工具>预处理>校准工具>热大气压校正菜单选项。

）不同于预先计算模拟结果的数据库内插辐射传输特性许多其他大气校正程序， FLAASH 采用了MODTRAN4辐射传输代码。

MODTRAN4并入ENVI FLAASH 的版本被修改，以校正在HITRAN -96水行参数的误差。

可以选择任何一种标准MODTRAN 大气模型和气溶胶类型，FLAASH 还包括以下功能：校正邻近效应（像素混合是由于表面反射辐射的散射）计算场景的平均能见度（气溶胶/雾量）。

表观反射率(反射率、反照率)的计算(完整资料).doc

此文档下载后即可编辑表观反射率（反射率、反照率）的计算第一步、分别计算各个波段每个像元的辐射亮度L 值：L=Gain*DN+Bias或者min min minmax min max )(*L QCAL QCAL QCAL QCAL L L L +---= 式中，QcaL 为某一像元的DN 值，即QCAL=DN 。

QCALmax 为像元可以取的最大值255。

QCALmin 为像元可以取的最小值。

如果卫星数据来自LPGS(The level 1 product generation system)，则QCAL=1(Landsat-7数据属于此类型)。

如果卫星数据来自美国的NLAPS ( National Landsat Archive Production System )，则QCALmin=0 (Ldsat-5的TM 数据属于此类型)。

根据以上情况，对于Landsat-7来说，可以改写为(QCALmin=1)：min min max )1(*254L DN L L L +--= 对于Landsat-5来说，可以改写为(QCALmin=0)：min min max *255L DN L L L +-=表1 Iandsa-7 ETM+各个反射波段的Lmax 和Lmin 值Table1The values of Lmmax and Lmin for reflecting bands of Landsat-7 ETM+(W ˙m-2-sr-1˙μm-1)表2 Landsat-5 TM 各反射波段的Lmax 和Lmin 值Table 2 The values of Lmax and Lmin for reflecting bands of Landsat-5TM (W ˙m-2-sr-1˙μm-1)表类型(非沙漠和冰面的陆地、沙漠、冰与雪、水体、海冰、火山等6大类型)和太阳高度角状况来确定采用高增益参数或是低增益参数。

遥感数字图像处理_地表反射率、温度的反演以及植被指数的计算

操作方法及过程1、使用ENVI对landsat 7 ETM+原始数据进行辐射定标：①对1、2、3、4、5、7波段进行辐射定标。

②对61和62波段进行辐射定标。

步骤和上面的一样，只是选择输入文件时为包含61和62波段的_MTL文件，将结果保存为radiance_band6。

2、将BSQ格式的影像数据转化为BIL：利用Basic Tools |Convert Data，弹出对话框中选择Radiance，Output Interleave中选择BIL，选择输出路径保存为radiance_BIL。

3、使用FLAASH大气辐射校正模型进行地表反射率的计算：①利用Spectral |FLASSH弹出大气校正模型参数设置窗口如下：分别按照以上所示的内容进行参数设置，将输入文件设为radiance_BIL，输出文件设为flassh，设置Scene Center Location时，打开原始影像在头文件中找到行和列，算出中心行和列，利用Pixel Locator工具找到中心点的经纬度。

将Sensor Type设为Landsat TM7。

设置Ground Elevation时，利用裁剪工具在亚洲幅SRTM DEM影像数据中裁剪该地区的DEM数据，再用统计功能算出高程的平均值为2058m。

在头文件中找到Flight Data：1999年8月10日，Flight Time GTM:3时36分39秒。
