井巷工程课程设计12049
井巷工程课程设计

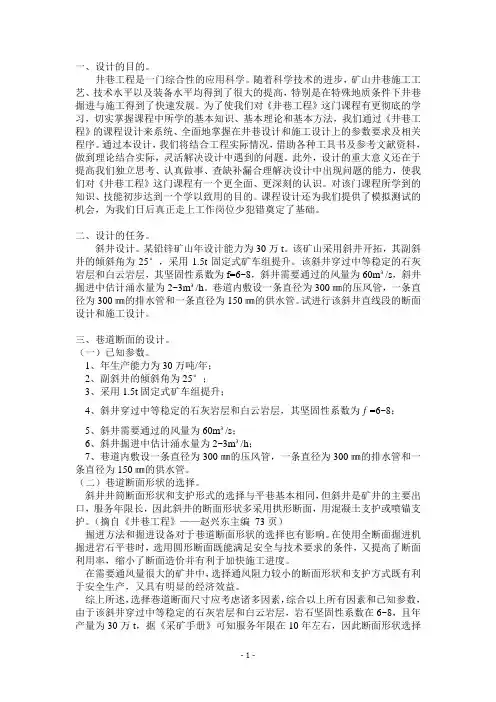

一、设计的目的。
井巷工程是一门综合性的应用科学。
随着科学技术的进步，矿山井巷施工工艺、技术水平以及装备水平均得到了很大的提高，特别是在特殊地质条件下井巷掘进与施工得到了快速发展。
为了使我们对《井巷工程》这门课程有更彻底的学习，切实掌握课程中所学的基本知识、基本理论和基本方法，我们通过《井巷工程》的课程设计来系统、全面地掌握在井巷设计和施工设计上的参数要求及相关程序。
通过本设计，我们将结合工程实际情况，借助各种工具书及参考文献资料，做到理论结合实际，灵活解决设计中遇到的问题。
此外，设计的重大意义还在于提高我们独立思考、认真做事、查缺补漏合理解决设计中出现问题的能力，使我们对《井巷工程》这门课程有一个更全面、更深刻的认识。
对该门课程所学到的知识、技能初步达到一个学以致用的目的。
课程设计还为我们提供了模拟测试的机会，为我们日后真正走上工作岗位少犯错奠定了基础。
二、设计的任务。
斜井设计。
某铅锌矿山年设计能力为30万t。
该矿山采用斜井开拓，其副斜井的倾斜角为25°，采用1.5t固定式矿车组提升。
该斜井穿过中等稳定的石灰岩层和白云岩层，其坚固性系数为f=6~8，斜井需要通过的风量为60m³/s，斜井掘进中估计涌水量为2~3m³/h。
巷道内敷设一条直径为300㎜的压风管，一条直径为300㎜的排水管和一条直径为150㎜的供水管。
试进行该斜井直线段的断面设计和施工设计。
三、巷道断面的设计。
（一）已知参数。
1、年生产能力为30万吨/年；2、副斜井的倾斜角为25°；3、采用1.5t固定式矿车组提升；4、斜井穿过中等稳定的石灰岩层和白云岩层，其坚固性系数为f=6~8；5、斜井需要通过的风量为60m³/s；6、斜井掘进中估计涌水量为2~3m³/h；7、巷道内敷设一条直径为300㎜的压风管，一条直径为300㎜的排水管和一条直径为150㎜的供水管。
（二）巷道断面形状的选择。
井巷工程课程设计
设计目的：⒈巩固提高所学的专业知识，使其理论联系实际。
⒉培养和锻炼学生独立工作能力，分析和解决问题的能力。
⒊培养学生在设计、计算、绘图、查阅和运用科技文献资料、正确编写专业技术文件等方面的能力。
⒋熟悉煤炭工业有关的方针政策、规程、规范和技术规定等，充分开发智力潜力，建立全面经济观念，为毕业后工作奠定坚实的基础。
设计采用标准：本次设计依据《井巷设计基础》、《煤矿安全规程》及《矿山井巷工程施工及验收规范》。
设计内容：⒈巷道断面设计首先选择巷道断面形状，确定巷道净断面尺寸并进行风速验算；其次，根据支护参数，计算出巷道的设计掘进断面尺寸，并按允许的超挖值，求出巷道的计算掘进断面尺寸，然后布置水沟和管线；最后，绘制巷道断面施工图，编制巷道特征和每米工程量及消耗量表。
⑴钻眼爆破工作①爆破后所形成的断面应符合设计要求．光面爆破要求巷道超挖不大于150毫米,欠挖不得超过质量标准的规定。
②爆破的岩石块度应有利于提高装岩生产率(一般不大于300毫米);有时还要求堆积状况便于组织装运和钻眼与装岩平行作业。
③爆破后围岩震裂较小,不崩倒棚子和损坏设备。
④爆破单位岩石所需炸药和雷管的消耗量低,钻眼工作量小,炮眼利用率要达到85％以上。
(2)施工组织与管理内容：概论、矿井的基本情况,矿井建设的准备工作,矿井建设的施工程序,列表详细阐述,确定井巷工程的施工方案。
施工管理：推行招标承包制和积极展开建设监理工作,深入了解招标投标方式与技术程序,加强设计管理,建立修改设计管理制度,加强材料设备的技术性能资料管理和建立技术档案,做好隐蔽工程的原始记录和工程验收工作,切实做好劳动力的培训与调配,切实做好工作平衡,认真抓好“概算、预算、决算”工作。
(3)安全生产包括：开采水平巷道、井巷的维修、通风、安全监测、爆破材料的储存、井下放炮、平巷运输,井下工作人员都必须熟悉安全出口。
井下每一个水平到上一个水平和各个采区都必须至少有两个行人的安全出口并与通道地面的安全出口相连接.为建成两个安全出口的不沟。
