污水活性炭吸附实验装置
活性炭吸附实验
／卜澎一＼ 乳１一 出 水 二 二
图 ３－２活性炭滤柱装置图
３．１．２．３奥氧系统
臭氧 系 统 由臭氧发生器和臭氧混合接触装置组成。
臭氧 发 生 器采用湖南远超臭氧设备有限公司生产的 ＹＣＹＧＣ－００２０型臭氧发 生器，以空气为气源，采用无声放电法制备臭氧，原料气流通过放电管间隙，气 流中的一部分氧分子在高电压作用下激发为氧原子，氧原子和其他氧分子反应生
成臭氧分子。臭氧产量可以通过调节升压变压器的初级电压来控制，用转子流量 计测量进气量。
臭氧 混 合 采用压力喷射法，高速水流通过水射器产生负压，将臭氧发生器产 生的含臭氧空气吸入系统管道，与水流强烈混合，混合后的气水混合物进入接触 反应罐，使水中的有机物等与臭氧充分反应以达到去除的目的。
本试 验 备 有两台臭氧接触罐，一台为预臭氧接触罐，另一台为活性炭柱前的 臭氧接触罐。臭氧接触罐均为直径５００ｍ ｍ，高 １．７ｍ 的不锈钢圆柱，为使臭氧 与水的接触反应更加充分，流动更加均匀，在罐中的有效高度内填有聚乙烯多孔
第三章 活性炭吸附中试试验装置及分析方法
进水一＝｝７１ ９１Ａ ＩＮ ）￣！｜ ｝ 淤 到１｜
取料口 Ｉ 一
催 一冤誉
取料 口 杰担
活性炭 －一一
一酬十
｜ １一 ！
．１｜ ｜
１园
取样口 一一一
叨 ｅｓ︸｜
创
取样口 一一一
回｜ 鸽引
剐
斗
一
．翻 一｜ ｜ ．｜
４
团引 ｜ ｅｓ ｅｓ｜
一
承托层
一
要技术指标可见表 ２－３．炭层下铺设由鹅卵石和石英砂构成的承托层，承托层级
配见表 ３－１。
粒 一厚 径／ｍｍ
度／ｍｍ
活性炭纤维吸附装置
设备特点:
1).吸附率高，活性炭纤维用量少，造价低。
活性炭纤维吸附、脱附速度快，每一次循环的吸附时间短，装填量小，设备精巧，投资低。
关键字：
范 围： -请选择- 产品 新闻
当前位置产品展示废气处理设备
名称：活性炭纤维吸附装置
编号：Pro200841495737
根据多年实践经验总结进化的先进运行工艺专利技术，能够配置最少的吸附器个数而达到最大的废气处理能力，从而降低了造价、减少了用户的占地面积。
6).安全可靠、适用于有爆炸危险场所。
采用防爆风机、防爆泵。控制柜、气动柜采用正压防爆技术，外部信号通过安全栅连接，系统接地，确保了装置的安全性。
2).回收溶剂品质高
吸附和解吸的时间短，温度相对不高，不促使有机物分解，因此回收溶剂可直接回用生产。
3).运行能耗低、费用低。
活性炭纤维的脱附、再生能耗低，缠绕芯的气流阻力小、风机功率小，设备耗能低。
根据气体分子与固体表面分子作用力的不同，吸附可分为物理吸附和化学吸附，前者是分子间力作用的结果，后者是分子间形成化学键的结果，我们采用的是物理吸附。
活性炭纤维(ACF)具有以下优异特性：
ａ）比表面积大，有效吸附容量高。
由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，此现象称为吸附。利用固体表面的吸附能力，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。
型号：
价格：
厂商：
实验二 吸附实验
实验二 活性炭吸附实验一、实验目的(1)通过实验进一步了解活性碳的吸附工艺及性能。
(2)掌握用间歇法确定活性炭活性炭处理污水的设计参数的方法。
二、 实验原理活性炭处理工艺是运用吸附的方法来去除异味、某些离子以及难以进行生物降解的有机污染物。
在吸附过程中，活性炭比表面积起着主要作用。
同时，被吸附物质在溶剂中的溶解度也直接影响吸附的速度。
此外，pH 的高低、温度的变化和被吸附物质的分散程度也对吸附速度有一定影响。
活性炭对水中所含杂质的吸附既有物理吸附现象，也有化学吸着作用。
有一些被吸附物质先在活性炭表面上积聚浓缩，继而进入固体晶格原子或分子之间被吸附，还有一些特殊物质则与活性炭分子结合而被吸着。
当活性炭对水中所含杂质吸附时，水中的溶解性杂质在活性炭表面积聚而被吸附，同时也有一些被吸附物质由于分子的运动而离开活性炭表面，重新进入水中即同时发生解吸现象。
当吸附和解吸处于动态平衡状态时，称为吸附平衡。
这时活性炭和水(即固相和液相)之间的溶质浓度，具有一定的分布比值。
如果在一定压力和温度条件下，用m 克活性炭吸附溶液中的溶质，被吸附的溶质为x 毫克，则单位重量的活性炭吸附溶质的数量q e ，即吸附容量可按下式计算mxq e =(1) ）（C -C V X 0=式中：qe ——吸附容量（mg/g ） C ——吸附平衡浓度（mg/L ） C 0 ——吸附质初始浓度（mg/L ） V ——水样体积（ml ）q e 的大小除了决定于活性炭的品种之外，还与被吸附物质的性质、浓度、水的温度及pH 值有关。
一般说来，当被吸附的物质能够与活性炭发生结合反应、被吸附物质又不容易溶解于水而受到水的排斥作用，且活性炭对被吸附物质的亲和作用力强、被吸附物质的浓度又较大时，q e 值就比较大。
描述吸附容量q e 与吸附平衡时溶液浓度C 的关系有Langmuir 、BET 和Fruendlieh 吸附等温式。
在水和污水处理中通常用Fruendlich 表达式来比较不同温度和不同溶液浓度时的活性炭的吸附容量，即n1e KC q = (2) 式中：q e ——吸附容量(mg/g)；C ——吸附平衡时的溶液浓度(mg/L)；K ，n ——与溶液的温度、pH 值以及吸附剂和被吸附剂物质的性质有关的常数。
活性炭吸附实验报告
活性炭吸附实验报告一、实验目的活性炭处理工艺是运用吸附的方法来去除异味、色度、某些离子以及难生物降解的有机物。
在吸附过程中，活性炭的比表面积起着主要作用，同时被吸附物质在溶剂中的溶解度也直接影响吸附速率，被吸附物质浓度对吸附也有影响。
此外，PH值的高低、温度的变化和被吸附物质的分散程度也对吸附速率有一定的影响。
本实验采用活性炭间隙和连续吸附的方法确定活性炭对水中某些杂质的吸附能力。
通过本实验，希望达到以下目的：1、加深理解吸附的基本原理；2、掌握活性炭吸附设备操作步骤，包括吸附工作过程和再生过程。
二、实验原理吸附是发生在固-液（气）两相界面上的一种复杂的表面现象，它是一种非均相过程。
大多数的吸附过程是可逆的，液相或气相内的分子或原子转移到固相表面，使固相表面的物质浓度增高，这种现象就称为吸附；已被吸附的分子或原子离开固相表面，返回液相或气相中去，这种现象称为解吸或脱附。
在吸附过程中，被吸附到固体表面上的物质称为吸附质，吸附吸附质的固体物质称为吸附剂。
活性炭吸附就是利用活性炭的固体表面对水中一种或多种物质的吸附作用，以达到净化水质的目的。
活性炭吸附的作用产生于两个方面：一方面由于活性炭内部分子在各个方面都受着同等大小而在表面的分子则受到不平衡的力，这使其他分子吸附于其表面上，此过程为物理吸附；另一方面是由活性炭与被吸附物质之间的化学作用，此过程为化学吸附。
活性炭的吸附是上述两种吸附综合的结果。
当活性炭在溶液中吸附速度和解吸速度相等时，即单位时间内活性炭吸附的数量等于解吸的数量时，被吸附物质在溶液中的浓度和在活性炭表面的浓度均不再变化，而达到了平衡。
此时的动态平衡称为活性炭吸附平衡。
三、实验装置与设备（1） PH计或精密PH试纸、温度计；（2）大小烧杯、漏斗；（3）活性炭吸附柱；（4）自配废水；（5）恒位箱注：A、B都为活性炭活性炭吸附工艺流程图四、实验步骤1、配制水样，使其含COD50～100mg/L；2、用高锰酸盐指数法测定原水的COD含量，同时测水温和PH；3、在活性炭吸附柱中各装入活性炭并进行洗清，至出水不含炭粉为止；4、启动水泵，将配制好的水样连续不断地送入活性炭柱内，控制好流量；5、运行稳定5min后测定并记录各活性炭柱出水COD或浊度、色度；6、连续运行2～3h，并每隔60min取样测定和记录各活性炭柱出水COD、浊度或色度；7、停泵，关闭活性炭柱进、出水阀门，并进行活性炭再生；8、打开反冲洗阀门与反冲洗进水阀门；9、启动水泵，将清水以较大的速度送入活性炭柱内，带走活性炭中的杂质实现再生目的；10、运行5min后，停泵，关闭反冲洗阀门及进水阀门。
活性炭吸附脱附实验及设备选型详解

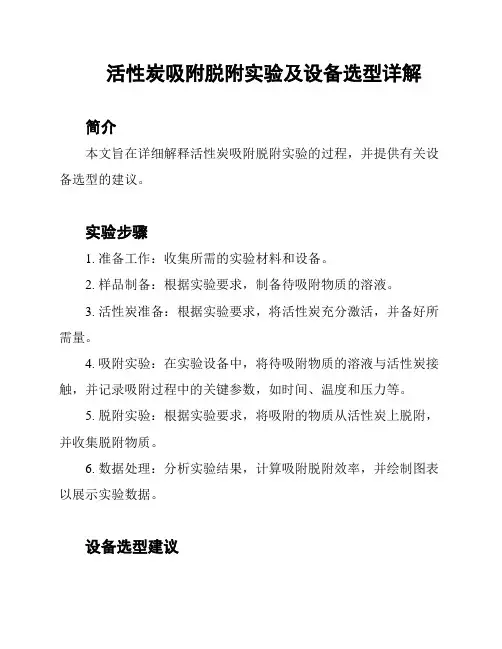

活性炭吸附脱附实验及设备选型详解
简介
本文旨在详细解释活性炭吸附脱附实验的过程，并提供有关设备选型的建议。
实验步骤
1. 准备工作：收集所需的实验材料和设备。
2. 样品制备：根据实验要求，制备待吸附物质的溶液。
3. 活性炭准备：根据实验要求，将活性炭充分激活，并备好所需量。
4. 吸附实验：在实验设备中，将待吸附物质的溶液与活性炭接触，并记录吸附过程中的关键参数，如时间、温度和压力等。
5. 脱附实验：根据实验要求，将吸附的物质从活性炭上脱附，并收集脱附物质。
6. 数据处理：分析实验结果，计算吸附脱附效率，并绘制图表以展示实验数据。
设备选型建议
选择适当的设备对于成功进行活性炭吸附脱附实验至关重要。
以下是一些建议：
1. 吸附装置：选择具有合适吸附容量和分离效率的装置。
常用
的吸附装置包括固定床吸附器、流动床吸附器和旋转圆盘吸附器等。
2. 脱附装置：根据实验需要，选择适当的脱附装置。
常见的脱
附装置包括蒸汽脱附装置、洗涤液脱附装置和压力变化脱附装置等。
3. 检测设备：选择合适的检测设备以监测吸附脱附过程中的关
键参数。
例如，使用压力传感器、温度计和采样装置等。
请注意，设备选型应考虑实验要求、预算限制和实验室条件等
因素，并与专业人士进行咨询，以确保选取最佳设备。
总结
通过本文详细解析活性炭吸附脱附实验的步骤及设备选型建议，希望能为读者提供实验过程和设备选择方面的指导。
在进行实验前，务必全面了解实验要求，并选择合适的设备来确保实验的准确性和
可靠性。
活性炭吸附实验
活性炭吸附实验活性炭吸附是目前国内外应用较多的一种水处理工艺，由于活性炭种类多、可去除物质复杂，因此掌握活性炭吸附工艺设计参数的方法，对水处理工程技术人员至关重要。
一、实验目的1．通过实验进一步了解活性炭的吸附工艺及性能，并熟悉整个实验过程的操作。
2．掌握用“间歇”法确定活性炭处理污水设计参数的方法。
二、实验原理活性炭吸附是目前国内外应用较多的一种水处理手段。
由于活性炭对水中大部分污染物都有较好的吸附作用，因此活性炭吸附应用于水处理时往往具有出水水质稳定，适用于多种污水的优点。
活性炭吸附常用来处理某些工业污水，在有些特殊情况下也用于给水处理。
比如当给水水源中含有某些不易去除而且含量较少的污染物时；当某些偏远小居住区尚无自来水厂需临时安装一小型自来水生产装置时，往往使用活性炭吸附装置。
但由于活性炭的造价较高，再生过程较复杂，所以活性炭吸附的应用尚具有一定的局限性。
活性炭吸附就是利用活性炭的固体表面对水中一种或多种物质的吸附作用，以达到净化水质的目的。
活性炭的吸附作用产生于两个方面，一是由于活性炭内部分子在各个方向都受着同等大小的力而在表面的分子则受到不平衡的力，这就使其它分子吸附于其表面上，此为物理吸附；另一个是由于活性炭与被吸附物质之间的化学作用，此为化学吸附。
活性炭的吸附是上述二种吸附综合作用的结果。
当活性炭在溶液中的吸附速度和解吸速度相等时，即单位时间内活性炭吸附的数量等于解吸的数量时，此时被吸附物质在溶液中的浓度和在活性炭表面的浓度均不再变化，而达到了平衡，此时的动态平衡称为活性炭吸附平衡，而此时被吸附物质在溶液中的浓度称为平衡浓度。
活性炭的吸附能力以吸附量q e 表示。
0()e e V C C q m-=3-2-1 式中， q e ——活性炭吸附量，即单位重量的吸附剂所吸附的物质量（mg/g ）； V ——污水体积（L ）；C 0、C e ——分别为吸附前原水及吸附平衡时污水中的物质的质量浓度（mg/L ）； m ——活性炭投加量（g ）；在温度一定的条件下；活性炭的吸附量随被吸附物质平衡浓度的提高而提高，两者之间的变化曲线称为吸附等温线，通常用Freundlich （费兰德利希）经验式加以表达：1ne e q K C =⋅ 3-2-2式中， q e ——活供炭吸附量（mg/g ）；C e ——被吸附物质平衡浓度（mg/L ）；K 、n ——是与溶液的温度、pH 值以及吸附剂和被吸附物质的性质有关的常数。
活性炭吸附实验装置安全操作及保养规程
活性炭吸附实验装置安全操作及保养规程1. 前言为确保实验室中活性炭吸附实验装置的安全运行，保证操作人员、设备、环境的安全，特制定本规程。
本规程适用于所有使用活性炭吸附实验装置的操作人员。
2. 术语定义•活性炭吸附实验装置：一种用于分离及提纯混合气体的实验装置。
•活性炭：一种具有高度孔隙结构、特定比表面积和吸附性能的深度处理炭素材料。
•吸附剂：指用于吸附物质的物于材料。
3. 安全操作规程3.1 设备与环境要求1.活性炭吸附实验装置必须安装在通风良好的实验室中。
2.操作人员必须穿着符合实验要求的防护工作服、手套、护目镜和可靠鞋子。
3.活性炭吸附实验装置的管道系统应检查完好，并确保设备运转良好。
4.活性炭吸附实验装置不得与其他设备或环境物质发生交叉污染。
3.2 操作指导1.操作人员应严格按照实验方法进行实验，切勿随意更改实验方案。
2.操作人员应仔细核对各实验设备、药品名称、剂量，确保信息的准确性。
3.操作人员应注意各实验设备的使用和操作方法，避免误操作造成设备损坏；4.在实验操作中必须使用标准化的操作程序，避免疏忽和失误。
5.进行实验前，应仔细研读实验方法和相关文献，了解实验原理和操作要求。
3.3 安全注意事项1.实验过程中不得对实验设备进行私自维护、改装和改变使命的操作。
2.不得随意丢弃药品容器、器材或其他危险品等物品，避免污染实验环境。
3.在实验操作过程中，要视情况选择适当的防护措施，防止药品和实验设备造成人员身体伤害；4.在操作前，需要对实验室环境进行彻底检查，不存在不符合实验要求的情况后再进行实验操作。
4. 保养规程1.实验后，操作人员应将实验室环境进行整理和打扫，保持实验环境的整洁。
2.为保证活性炭吸附实验装置的正常使用和延长设备寿命，操作人员需定期对设备进行清洗、消毒、润滑以及更换必要的零部件。
3.使用过的实验物品（如吸附剂、操作台上的仪器、仪表），必须及时进行清晰，放置到指定的地点。
4.定期与厂家联系或委托专业机械维修单位进行设备检修和维护。
活性炭改性实验
水污染控制工程实验实验报告题目：活性炭吸附实验活性炭间歇吸附实验一、实验目的1.通过实验进一步了解活性炭的吸附工艺及性能，并熟悉整个实验过程的操作。
2.掌握用“间歇法” 、“连续流”法确定活性炭处理污水的设计参数的方法。
二、实验原理活性炭吸附就是利用活性炭的固体表面对水中一种或多种物质的吸附作用，已达到净化水质的目的。
活性炭的吸附作用产生于两个方面，一是由于活性炭内部分子在各个方向都受到同等大小的力而在表面的分子则受到不平衡的力，这就使其他分子吸附于其表面上，此为物理吸附；另一个是由于活性炭与被吸附物质之间的化学作用，此为化学吸附。
活性炭的吸附是上述两种吸附综合的结果。
当活性炭在溶液中的吸附速度和解吸速度相等时，即单位时间内的活性炭的数量等于解吸的数量时，此时被吸附物质在溶液中的浓度和在活性炭表面的浓度均不在变化，而达到平衡，此时的动平衡称为活性炭吸附平衡，二此时被吸附物质在溶液中的浓度称为平衡浓度。
活性炭的吸附能力以吸附量q表示。
式中 q —活性炭吸附量，即单位重量的吸附剂所吸附的物质量，g/g；V —污水体积，L；C0、C —分别为吸附前原水及吸附平衡时污水中的物质浓度，g/L；X —被吸附物质重量，g；M — 活性炭投加量，g ；在温度一定的条件下，活性炭的吸附量随被吸附物质平衡浓度的提高而提高，两者之间的变化称为吸附等温线，通常费用兰德里希经验公式加以表达。
nee KC q 1=式中 q — 活性炭吸附量，g/g ；C — 被吸附物质平衡浓度g/L ；K 、h — 溶液的浓度，pH 值以及吸附剂和被吸附物质的性质有关的常数。
K 、h 值 求法如下：通过间歇式活性炭吸附实验测得q 、C 一一相应之值，将式取对数后变换 为下式：e ee C nK m C C q lg 1lg lg lg 0+=-=将q 、C 相应值点绘在双对数坐标纸上，所得直线的斜率为1/n 截距则为k 。
由于间歇式静态吸附法处理能力低、设备多，故在工程中多采用连续流活性炭吸附法，即活性炭动态吸附法。
污水处理设备吸附装置工作原理
污水处理设备吸附装置工作原理污水处理设备的吸附装置是一种常用的处理污水的技术，它通过吸附物质来去除水中的有机物、重金属离子、氨氮等污染物，达到净化水质的目的。
本文将详细介绍污水处理设备吸附装置的工作原理。
一、吸附装置的结构与特点吸附装置一般由吸附材料、填料层和载体等组成。
吸附材料是吸附装置的核心部分，通常选用活性炭、物理吸附树脂等材料。
填料层的作用是增加吸附材料与污水之间的接触面积，提高吸附效果。
而载体则用于支撑吸附材料和填料层，保持整个装置的稳定性。
二、吸附装置的工作原理吸附装置利用吸附材料的特性，通过物理或化学吸附作用将污水中的污染物吸附到材料表面，使其与水分离。
吸附材料的选择取决于所需去除的污染物种类，不同类型的污染物需要不同的吸附材料。
1. 物理吸附物理吸附是指通过凡得瓦尔斯力将污染物吸附在吸附材料的表面。
吸附材料通常是多孔的，具有大量的微孔和介孔结构，提供了较大的吸附表面积。
污染物分子在吸附材料的微孔和介孔中受到吸引力，停留在表面附近。
常用的物理吸附材料有活性炭和硅胶等。
2. 化学吸附化学吸附是指通过化学键形成将污染物吸附在吸附材料上。
吸附材料通常具有一定的化学活性，与特定的污染物发生化学反应，形成化学键。
这种吸附方式广泛应用于重金属离子的去除。
常见的化学吸附材料有离子交换树脂和功能性吸附树脂等。
三、吸附装置的操作流程吸附装置的操作流程主要包括进水、吸附、再生和排出等环节。
1. 进水污水进入吸附装置后，与吸附材料接触，其中的污染物开始发生吸附作用。
进入装置的污水通过填料层，使水与吸附材料充分接触，增加吸附效果。
2. 吸附在吸附装置中，污染物与吸附材料发生物理或化学吸附作用。
吸附作用会将污染物从水中吸附到吸附材料表面，净化水质。
吸附装置的设计要考虑吸附效果、吸附材料的曝气负荷和剂量控制等因素。
3. 再生吸附装置中的吸附材料会随着时间的推移逐渐饱和，需要进行再生处理。
再生一般采用热解、气化、酸洗或物理振动等方式。
实验四活性炭吸附实验（综合）
实验四 活性炭吸附实验（综合）一、实验目的和要求1．通过实验进一步了解活性炭的吸附工艺及性能，并熟悉整个实验过程的操作。
2．掌握用“间歇法”、“连续流”法确定活性炭处理污水的设计参数的方法。
综合性实验，实验时数可安排为0.2周。
二、实验设备与仪器实验仪器：烘箱、振荡器、pH 计等实验器材：蠕动泵、有机玻璃柱、COD 测定装置、烧杯、移液管等。
实验材料：活性炭、滤纸、常规化学药剂等。
三、实验前准备工作1．预习实验指导书实验四的内容。
2．将活性炭放在蒸馏水中浸24h ，然后放在105℃烘箱内烘至恒重，再将烘干后的活性炭压碎，制成200目的粉末活性炭，放置于干燥器中备用。
3．熟悉实验装置。
4．熟悉COD 、SS 等指标的测定方法。
四、实验注意事项1．由于实验内容具有一定的理论深度，实验前必须认真阅读《给水工程》课本中关于活性炭吸附的相关内容。
2．必须认真做好准备工作，以保证实验的顺利进行。
五、实验原理活性炭吸附是利用活性炭的固体表面对水中一种或多种物质的吸附作用，以达到净化水质的目的。
活性炭对有机物的吸附包括物理吸附和化学吸附两个方面。
通常，活性炭的吸附能力采用活性炭的吸附量q 表示。
0()V C C Xq M M-== （式4.1）式中：q ——活性炭吸附量，即单位质量的活性炭吸附剂所吸附的物质量，g/g ；V ——污水体积，L ；C 0，C ：——分别为吸附前原水及吸附平衡时污水中的物质浓度，g/L ； X ——被吸附物质重量，g ；M ——活性炭投加量，g 。
在温度一定的条件下，活性炭的吸附量随被吸附物质平衡浓度的提高而提高，两者之间的变化曲线称为吸附等温线，通常用费兰德利希经验式加以表达。
1nq K C = （式4.2）式中：q ——活性炭吸附量，g/g ；C ——被吸附物质平衡浓度，g/L ；K ，n ——常数（与溶液的温度，pH 值以及吸附剂和被吸附物质有关）。
K ，n 值求法如下：通过间歇式活性炭吸附实验测得q 、C 一一相应之值，将式（4-2）取对数后变换为：1lg lg lg q K C n=+ （式4.3）将q 、C 相应点会在双对数坐标纸上，所得直线斜率为1n，截距为K 。
活性炭吸附装置使用手册
活性炭吸附装置使用手册概述活性炭吸附装置是一种高效、环保的空气净化设备，主要用于去除室内空气中的有害气体、异味、有机物等污染物。
本手册将为您详细介绍活性炭吸附装置的正确安装、操作和维护方法，以确保设备长期稳定运行，为您提供清新、健康的空气环境。
安装与调试1. 设备安装请将活性炭吸附装置放置在通风良好、易于操作的位置。
确保设备进风口远离其他电器设备，以免产生电磁干扰。
2. 电源连接根据设备说明书，将电源线插入合适的电源插座。
确保电源电压与设备要求相符。
3. 设备调试- 开启设备：按下设备上的电源开关，设备开始运行。
- 检查指示灯：设备运行时，指示灯应亮起，表示设备正常工作。
- 调整风速：根据需要，可通过设备上的风速调节按钮调整风速。
操作指南1. 启动/停止设备- 启动：按下设备上的电源开关，设备开始运行。
- 停止：再次按下电源开关，设备停止运行。
2. 风速调节根据需要，可通过设备上的风速调节按钮调整风速。
通常有高、中、低三档风速可供选择。
3. 定时功能部分活性炭吸附装置具有定时功能。
可通过设备上的定时按钮设置工作时间，设备将在设定的时间后自动关闭。
维护与保养1. 定期检查定期检查设备外观，确保无损坏或松动的部件。
如有问题，请及时处理。
2. 活性炭更换根据设备说明书，定期更换活性炭。
通常活性炭的更换周期为3-6个月。
更换时，请按照说明书操作。
3. 清洁设备定期清洁设备进风口和出风口，以保持空气流通。
可用湿布擦拭设备表面，避免使用腐蚀性清洁剂。
4. 滤网清洗如有滤网，请按照说明书定期清洗。
清洗时，请使用清水，避免使用化学清洁剂。
安全注意事项1. 请按照说明书操作设备，切勿擅自拆卸或改装。
2. 设备运行时，请勿触摸进风口和出风口，以免造成伤害。
3. 请勿在设备附近放置易燃、易爆物品，以免发生安全事故。
4. 设备电源线如有损坏，请及时更换，切勿使用非标准电源线。
5. 遇到故障，请及时停机检查，切勿继续运行。
实验五-活性炭吸附试验
实验五-活性炭吸附试验水污染控制工程实验实验报告姓名：专业年级：试验日期：环境科学与工程学院中国海洋大学实验五 活性碳吸附实验一、实验目的1、加深理解吸附的基本原理。
2、通过实验取得必要的数据，计算吸附容量q e ，并绘制吸附等温线。
3、利用绘制的吸附等温线确定费氏吸附参数K ，1/n 。
二、实验原理活性炭吸附是物理吸附和化学吸附综合作用的结果。
吸附过程一般是可逆的，一方面吸附质被吸附剂吸附，另一方面，一部分已被吸附的吸附质，由于分子热运动的结果，能够脱离吸附剂表面又回到液相中去。
前者为吸附过程，后者为解吸过程。
当吸附速度和解吸速度相等时，即单位时间内活性炭吸附的数量等于解吸的数量时，则吸附质在溶液中的浓度和在活性炭表面的浓度均不再变化而达到了平衡，此时的动态平衡称为吸附平衡，此时吸附质在溶液中的浓度称为平衡浓度C e 。
活性炭的吸附能力以吸附量q e （mg/g ）表示。
所谓吸附量是指单位重量的吸附剂所吸附的吸附质的重量。
本实验采用粉状活性炭吸附水中的有机染料，达到吸附平衡后，用分光光度法测得吸附前后有机染料的初始浓度C 0及平衡浓度 C e ，以此计算活性炭的吸附量 q e 。
q e =m)V-(m x e 0C C 式中：C 0—水中有机物初始浓度（mg/L ）C e —水中有机物平衡浓度（mg/L ） m —活性炭投加量（g ）V—废水量（L）q e—活性炭吸附量（mg/g）在温度一定的条件下，活性炭的吸附量随被吸附物质平衡浓度的提高而提高，二者之间的关系曲线为吸附等温线。
以lgCe为横坐标，lgqe 为纵坐标，绘制吸附等温线，求得直线斜率1/n、截距lgK。
q e=KC e1/n参数K主要与吸附剂对吸附质的吸附容量有关，而是吸附力的函数。
三、实验装置及化学药品1、可调速搅拌器；2、烧杯1000 ml；3、721型分光光度计；4、pH计或精密pH 试纸、温度计；5、大小烧杯、漏斗；6、粉状活性炭；7、：100mg/L活性艳蓝KN-R染料废水；8、0.45微米的滤膜。
实验二 吸附实验

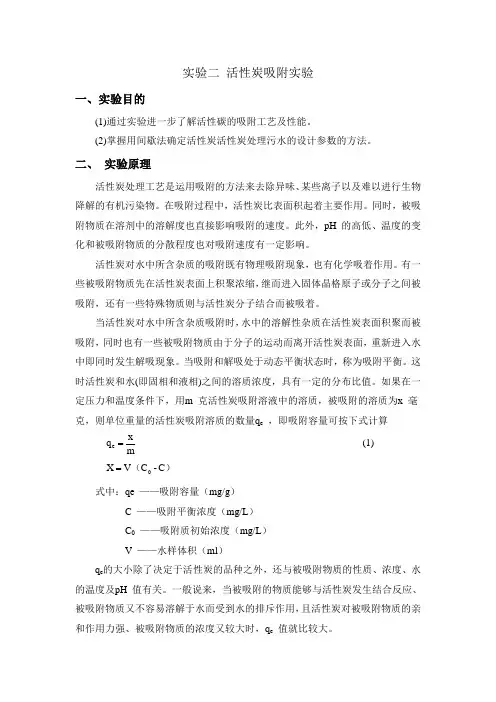

实验二 活性炭吸附实验一、实验目的(1)通过实验进一步了解活性碳的吸附工艺及性能。
(2)掌握用间歇法确定活性炭活性炭处理污水的设计参数的方法。
二、 实验原理活性炭处理工艺是运用吸附的方法来去除异味、某些离子以及难以进行生物降解的有机污染物。
在吸附过程中，活性炭比表面积起着主要作用。
同时，被吸附物质在溶剂中的溶解度也直接影响吸附的速度。
此外，pH 的高低、温度的变化和被吸附物质的分散程度也对吸附速度有一定影响。
活性炭对水中所含杂质的吸附既有物理吸附现象，也有化学吸着作用。
有一些被吸附物质先在活性炭表面上积聚浓缩，继而进入固体晶格原子或分子之间被吸附，还有一些特殊物质则与活性炭分子结合而被吸着。
当活性炭对水中所含杂质吸附时，水中的溶解性杂质在活性炭表面积聚而被吸附，同时也有一些被吸附物质由于分子的运动而离开活性炭表面，重新进入水中即同时发生解吸现象。
当吸附和解吸处于动态平衡状态时，称为吸附平衡。
这时活性炭和水(即固相和液相)之间的溶质浓度，具有一定的分布比值。
如果在一定压力和温度条件下，用m 克活性炭吸附溶液中的溶质，被吸附的溶质为x 毫克，则单位重量的活性炭吸附溶质的数量q e ，即吸附容量可按下式计算mxq e =(1) ）（C -C V X 0=式中：qe ——吸附容量（mg/g ） C ——吸附平衡浓度（mg/L ） C 0 ——吸附质初始浓度（mg/L ） V ——水样体积（ml ）q e 的大小除了决定于活性炭的品种之外，还与被吸附物质的性质、浓度、水的温度及pH 值有关。
一般说来，当被吸附的物质能够与活性炭发生结合反应、被吸附物质又不容易溶解于水而受到水的排斥作用，且活性炭对被吸附物质的亲和作用力强、被吸附物质的浓度又较大时，q e 值就比较大。
描述吸附容量q e 与吸附平衡时溶液浓度C 的关系有Langmuir 、BET 和Fruendlieh 吸附等温式。
在水和污水处理中通常用Fruendlich 表达式来比较不同温度和不同溶液浓度时的活性炭的吸附容量，即n1e KC q = (2) 式中：q e ——吸附容量(mg/g)；C ——吸附平衡时的溶液浓度(mg/L)；K ，n ——与溶液的温度、pH 值以及吸附剂和被吸附剂物质的性质有关的常数。
活性炭吸附处理装置操作说明
活性炭吸附处理装置操作说明
一、设备概述
活性炭吸附处理装置是一种用于去除水体中难以分解的有机物质和其他污染物的水处理设备。
设备接受了物理吸附的方式，利用活性炭的高比表面积特性，有效吸附水体中的污染物质，从而提高水的水质。
二、设备操作步骤
1. 设备准备
设备准备包括：确认设备状态、检查活性炭吸附层状态、检查废水管道连接状态、检查处理水管道连接状态、确认操作人员。
2. 设备开启
开启大气过滤器，关闭废水阀门，打开处理水阀门，进水泵运行开始。
设备开启后，应留意察看操作情况，防止设备显现故障。
3. 运行中
设备运行中可察看处理水水质变化，如有变化，应适时记录并处理。
4. 关闭设备
当设备需停止运行时，应先关闭进水泵，停止进水。
然后关闭处理水阀门，开启废水阀门，让废水流到废水管道中。
关闭大气过滤器。
5. 设备清洗
当设备需要清洗时，应首先关闭设备，排空设备中的水。
然后将设备拆下，进行清洗处理。
清洗完成后，重新组装设备，准备开启设备。
三、注意事项
1.操作人员在操作设备时，应注意自身防护，如佩戴手套、
口罩等防护装备。
2.在连接水管道时，应注意管道连接坚固，防止漏水或脱落。
3.吸附层使用寿命：依据水的水质情况而定，一般可维持半年到一年的使用期。
4.定期检查吸附层的使用状态，如颜色变深或吸附效果明显下降时，应适时更换吸附层。
5.设备定期进行清洗维护，确保设备的操作效率和正常运转。
以上就是活性炭吸附处理装置操作说明，希望对大家有所帮忙。
实验二 吸附实验
实验二吸附实验实验二吸附实验实验二活性炭吸附实验一、实验目的(1)通过实验进一步了解活性碳的吸附工艺及性能。
(2)掌控用间歇法确认活性炭活性炭处置污水的设计参数的方法。
二、实验原理活性炭处理工艺就是运用溶解的方法去回去除异味、某些离子以及难以展开生物降解的有机污染物。
在溶解过程中，活性炭比表面积起至着主要促进作用。
同时，被溶解物质在溶剂中的溶解度也直接影响溶解的速度。
此外，ph的多寡、温度的变化和被溶解物质的集中程度也对溶解速度存有一定影响。
活性炭对水中所含杂质的吸附既有物理吸附现象，也有化学吸着作用。
有一些被吸附物质先在活性炭表面上积聚浓缩，继而进入固体晶格原子或分子之间被吸附，还有一些特殊物质则与活性炭分子结合而被吸着。
当活性炭对水中所不含杂质溶解时，水中的溶解性杂质在活性炭表面蓄积而被溶解，同时也存有一些被溶解物质由于分子的运动而返回活性炭表面，再次步入水中即为同时出现MALDI现象。
当溶解和MALDI处在动态平衡状态时，称作吸附平衡。
这时活性炭和水(即为固相和液相)之间的溶质浓度，具备一定的原产比值。
如果在一定压力和温度条件下，用m克活性炭溶解溶液中的溶质，被溶解的溶质为x毫克，则单位重量的活性炭溶解溶质的数量qe，即为溶解容量可以按下式排序qe?x(1)mx?v（c0-c）式中：qe――溶解容量（mg/g）c――吸附平衡浓度（mg/l）c0――溶解质起始浓度（mg/l）v――水样体积（ml）qe的大小除了决定于活性炭的品种之外，还与被吸附物质的性质、浓度、水的温度及ph值有关。
一般说来，当被吸附的物质能够与活性炭发生结合反应、被吸附物质又不容易溶解于水而受到水的排斥作用，且活性炭对被吸附物质的亲和作用力强、被吸附物质的浓度又较大时，qe值就比较大。
叙述溶解容量qe与吸附平衡时溶液浓度c的关系存有langmuir、bet和fruendlieh溶解等温式。
在水和污水处理中通常用fruendlich表达式去比较相同温度和相同溶液浓度时的活性炭的溶解容量，即为qe?kc(2)式中：qe――吸附容量(mg/g)；c――吸附平衡时的溶液浓度(mg/l)；k，n――与溶液的温度、ph值以及吸附剂和被吸附剂物质的性质有第一关的常数。
污水处理设备吸附装置工作原理
污水处理设备吸附装置工作原理污水处理设备是解决城市生活污水和工业废水污染问题的重要设备，而吸附装置是其中关键的组成部分。
本文将介绍污水处理设备吸附装置的工作原理。
一、吸附装置的概述吸附装置是污水处理设备中一种常见的污染物去除工艺，通过将污水中的污染物吸附到吸附介质表面，实现对污染物的去除。
常用的吸附介质包括活性炭、陶粒、树脂等。
吸附装置通常由吸附柱、进水口、出水口和控制系统等组成。
二、吸附装置的工作原理1. 吸附剂选择吸附装置的工作原理首先涉及到吸附剂的选择。
根据不同的污染物特性，选择具有良好吸附性能的吸附剂。
例如，对于有机污染物，活性炭是一种常用的吸附介质；对于重金属离子，可选择具有选择性吸附性能的树脂。
2. 吸附过程吸附装置的吸附过程主要包括三个步骤：传质扩散、物理吸附和化学吸附。
当污水通过吸附装置时，污染物通过传质扩散进入吸附剂孔隙内，然后发生物理吸附或化学吸附。
物理吸附是指污染物与吸附剂之间的吸附力主要是范德华力，容易逆转；而化学吸附是指污染物与吸附剂之间发生化学反应，吸附力较强，难以逆转。
3. 饱和度和再生吸附装置在工作一段时间后会达到饱和状态，即吸附剂表面被污染物饱和。
此时需要进行再生操作，将吸附剂中的污染物去除，以维持吸附效果。
再生方式通常有热解脱、反冲洗等。
根据吸附剂的性质和污染物特性，选择适当的再生方式。
4. 应用范围和优势吸附装置在污水处理设备中的应用范围广泛，可以处理不同类型的污染物。
它具有处理效果好、操作方便、设备占地面积小等优势。
同时，吸附剂可以经过再生多次使用，减少了运营成本。
三、吸附装置在污水处理中的应用示例以某工业废水处理为例，该废水中含有大量的有机溶解物。
通过吸附装置的处理，可以有效去除废水中的有机溶解物，使废水达到排放标准。
在该工业废水处理系统中，首先将废水通过进水口引入吸附装置，废水中的有机溶解物在吸附剂表面发生物理吸附作用，使有机溶解物被去除。
经过吸附装置的处理，出水口的水质达到要求，可以安全排放。
动态活性炭吸附实验流程图
4、改变流量分别以3.0L/h（30rpm）、 4.0L/h（40rpm）、5.0L/h（50rpm）、 6.0L/h（60rpm）的流量运行10min，每 隔5min取样测出水吸光度值。
五、实验数据记录与处理
