LED可控硅调光原理及问题.
可控硅调光原理
可控硅调光原理可控硅调光是一种广泛应用于照明系统中的调光技术。
它基于可控硅器件的特性,实现对灯光亮度的精确控制。
本文将介绍可控硅调光的原理以及其在照明系统中的应用。
一、可控硅调光原理可控硅是一种半导体器件,它具有触发、导通和关断三个状态。
在可控硅器件中,当控制电压大于器件的触发电压时,可控硅器件进入导通状态,灯光亮起;当控制电压小于器件的关断电压时,可控硅器件进入关断状态,灯光熄灭。
通过改变控制电压的大小和频率,可以实现对灯光亮度的调节。
在可控硅调光系统中,通常采用脉宽调制(PWM)的方式进行调光控制。
PWM调光是通过改变每个周期内的导通时间比例来控制灯光亮度的。
我们可以通过调整PWM信号的占空比来改变灯光的亮度。
当占空比较大时,灯光亮度较高;当占空比较小时,灯光亮度较低。
二、可控硅调光的应用可控硅调光技术在照明系统中有着广泛的应用。
首先,它可以用于家庭照明系统。
通过使用可控硅调光器件,我们可以根据需要调节灯光的亮度,营造出不同的光线环境。
在晚上,我们可以将灯光调暗,创造出温馨的氛围;在白天,我们可以将灯光调亮,提供足够的照明。
可控硅调光技术还可以应用于商业照明系统中。
比如商场、办公室等场所,可以根据不同的需求,调整灯光的亮度和色温,提供一个舒适、高效的工作环境。
同时,可控硅调光还可以实现节能的效果,通过调节灯光亮度,降低能耗,减少能源浪费。
可控硅调光技术还可以应用于舞台照明系统中。
在演出、表演等活动中,灯光的变化是非常重要的。
通过使用可控硅调光器件,我们可以实现对舞台灯光的精确控制,创造出丰富多样的光影效果,提升演出的艺术效果。
三、总结可控硅调光技术是一种灵活、高效的调光方式,它通过改变可控硅器件的导通时间比例,实现对灯光亮度的精确控制。
可控硅调光技术在照明系统中有着广泛的应用,包括家庭照明、商业照明和舞台照明等领域。
通过合理应用可控硅调光技术,我们可以实现节能减排、提升照明质量的目标。
期望在未来的发展中,可控硅调光技术能够得到更广泛的应用和推广。
基于可控硅调光器的LED驱动电路分析
基于可控硅调光器的LED驱动电路分析
引言
常见的调光有双向可控硅调光、后沿调光、ON/OFF 调光、遥控调光等。
可控硅调光器在传统的白炽灯等调光照明应用已久,且不用改变接线,装置成本较低,各品牌可控硅调光器的性能和规格相差不大,但是其直接应用在LED 驱动场合还存在着一系列问题。
1 双向可控硅TRIAC 调光原理
市面上大多数可控硅调光器基本结构如可控硅前沿调光器若直接用于控制普通的LED 驱动器,LED 灯会产生闪烁,更不能实现宽范围的调光控制。
原因归结如下:
(1)可控硅的维持电流问题。
目前市面上的可控硅调光器功率等级不同,维持电流一般是7~75mA(驱动电流则是7~100mA),导通后流过可控硅的电流必须要大于这个值才能继续导通,否则会自行关断。
(2)阻抗匹配问题。
当可控硅导通后,可控硅和驱动电路的阻抗都发生变化,且驱动电路由于有差模滤波电容的存在,呈容性阻抗,与可控硅调光器存在阻抗匹配的问题,因此在设计电路时一般需要使用较小的差模滤波电容。
(3)冲击电流问题。
由于可控硅前沿斩波使得输入电压可能一直处于峰值附近,输入滤波电容将承受大的冲击电流,同时还可能使得可控硅意外截止,导致可控硅不断重启,所以一般需要在驱动器输入端串接电阻来减小冲击。
(4)导通角较小时LED 会出现闪烁。
当可控硅导通角较小时,由于此时
输入电压和电流均较小,导致维持电流不够或者芯片供电Vcc 不够,电路停止工作,使LED 产生闪烁。
2 一种可控硅调光的LED 驱动电源。
5个必知的可控硅调光常见错误
5个必知的可控硅调光常见错误
与传统的调光技术不同,可控硅调光采用的是相位控制法来进行调压和调光。
该技术在近几年兴起,目前大部分的调光系统都采用可控硅,因此了解此种调光方式的优缺点就变得非常有必要。
本文将为大家介绍可控硅调光存在的那些缺点和问题。
在调光过程中,通常会遇到如下几种问题:
1、调光过程中,随着内部导通角的变化,输入电压正弦波被可控硅破坏了,从而降低了功率因素值(PF),通常PF低于0.5,而且在调光时,随着导通角越小,功率因素值越来越低(1/4亮度时只有0.25)。
2、如上,输入电压正弦波被破坏了,非正弦的波形加大了谐波系数。
3、LED驱动电路中输入非正弦的电压波形会在线路上产生严重的干扰信号(EMI)。
4、调光过程中在低负载时很容易因为维持电流不足而出现不稳定现象,解决措施是必须加上一个泄流电阻。
通常情况下这个泄流电阻至少要消耗1-2瓦的功率,这就降低了恒流源电路的效率。
5、在使用可控硅调光电路对白炽灯调光时,当输入端的LC滤波器与可控硅产生振荡时,由于白炽灯的热惯性,人眼根本看不出这种振荡。
而当可控硅调光电路与LED驱动电路配套使用时,会产生音频噪音和闪烁,这往往是不可接受的。
以上5点就是在可控硅调光过程中容易暴露出来的问题。
可以看到,虽然可控硅能够做到不错的调光效果,但其面对的问题还是较多的,尤其在电压与负载方面的硬伤较多。
因此设计在使用可控硅调光时一定要熟知这些缺点,以便对电路中的错误即使进行检查。
led可控硅调光电源方案
led可控硅调光电源方案随着LED照明技术的迅猛发展和广泛应用,人们对于照明系统的需求也越来越高。
为了满足不同场景下的照明需求,LED可控硅调光电源方案应运而生。
本文将介绍LED可控硅调光电源的原理及其应用。
一、LED可控硅调光电源的原理LED可控硅调光电源是通过控制可控硅器件的导通角度来实现对LED灯光亮度的调节。
可控硅器件是一种电子器件,通过控制其工作角度可以调整电流的大小,从而达到调节LED亮度的目的。
该电源方案设计如下:1.输入电源:输入电源通常为交流220V电源,通过整流电路和滤波电路将交流电转换为直流电。
2.恒流源:为了保证LED的安全工作,可控硅调光电源采用恒流源来控制LED的电流。
恒流源通常由电流控制芯片和电流采样电阻构成,通过反馈控制实现对电流的稳定控制。
3.可控硅器件:可控硅器件是实现调光功能的核心部件。
通过对可控硅的触发角度进行控制,可以调节LED的亮度。
触发角度越小,导通的时间越短,LED的亮度越低;触发角度越大,导通的时间越长,LED的亮度越高。
4.调光控制器:调光控制器是控制可控硅器件的触发角度的主要设备。
通过调节调光控制器的输出信号,可以改变可控硅器件的导通角度,从而实现对LED亮度的调节。
二、LED可控硅调光电源的应用1.室内照明:LED可控硅调光电源广泛应用于室内照明领域。
通过调节LED的亮度,可以满足不同场景下的照明需求。
例如,在会议室中,可以通过调光功能将灯光调到适宜的亮度,使与会人员更加舒适;在影院中,可以通过调光功能调节灯光亮度,为观众提供更好的观影体验。
2.商业照明:商业场所的照明环境对于商品的展示也具有重要影响。
通过LED可控硅调光电源,可以精确调节灯光亮度,使得商品在最佳光照条件下展示,提升商品形象和吸引力。
3.户外照明:户外照明一直是城市规划中的重要组成部分。
通过LED可控硅调光电源,可以根据不同时间段的需求,调节路灯的亮度。
例如,在夜间人流量少的时候,可以将路灯的亮度降低,以节省能源;在需要照明的重要时刻,可以将路灯的亮度增加,提供更好的照明效果。
可控硅调光方案
可控硅调光方案可控硅调光方案是一种常用于灯光调节的技术方案,通过控制可控硅器件的导通角度来实现灯光的亮度调节。
本文将介绍可控硅调光方案的原理、应用以及其在照明系统中的优势。
一、可控硅调光原理可控硅调光方案是基于可控硅器件的特性而设计的。
可控硅器件是一种能够控制交流电流导通角度的半导体器件,通过控制其导通角度来控制负载电流大小,从而实现灯光的亮度调节。
可控硅的导通角度是通过控制器控制的,控制信号一般是脉冲信号,脉冲宽度越长,导通角度越大,负载电流越大,灯光亮度也就越大。
反之,脉冲宽度越短,导通角度越小,负载电流越小,灯光亮度也就越小。
二、可控硅调光方案的应用1. 家庭照明可控硅调光方案广泛应用于家庭照明中。
可控硅调光器可以与智能家居系统连接,通过手机APP或遥控器来调节灯光的亮度,实现灯光的个性化、智能化控制。
例如,在晚上观看电影时,可以将灯光调暗,营造出舒适的观影环境;而在需要较强光源的活动中,如读书、烹饪等,可以将灯光调亮以提供足够的照明。
2. 商业照明可控硅调光方案也在商业照明中得到广泛应用。
商业场所常常需要根据不同的使用需求调节灯光亮度,例如商场、餐厅、办公室等。
可控硅调光方案能够满足这些场所的需求,实现对灯光亮度的精确控制,优化照明效果,提高用户体验。
3.公共照明在公共照明领域,如街道照明、广场照明等,可控硅调光方案也被广泛应用。
通过控制灯光的亮度,可以提高照明效果并降低能耗。
例如,在夜间交通不繁忙时,可以将灯光调暗,节约能源;而在特殊活动或需要更强照明的情况下,可以将灯光调亮,提供更好的照明效果。
三、可控硅调光方案的优势1. 调光范围广可控硅调光方案的调光范围非常广,从完全关闭到最大亮度都可以进行精确控制。
这使得灯光可以适应不同环境和使用需求,提供更加舒适的照明体验。
2. 节能环保可控硅调光方案能够根据实际需求调整灯光亮度,避免了灯光长时间处于高亮度状态而造成的能源浪费。
通过合理调节灯光亮度,可控硅调光方案能够降低能耗,减少对电力资源的消耗,从而实现节能环保的目标。

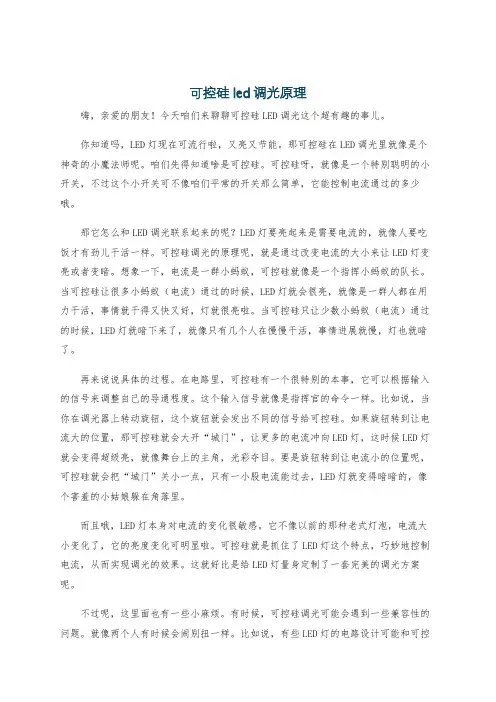

可控硅led调光原理
可控硅led调光原理嗨,亲爱的朋友!今天咱们来聊聊可控硅LED调光这个超有趣的事儿。
你知道吗,LED灯现在可流行啦,又亮又节能。
那可控硅在LED调光里就像是个神奇的小魔法师呢。
咱们先得知道啥是可控硅。
可控硅呀,就像是一个特别聪明的小开关,不过这个小开关可不像咱们平常的开关那么简单,它能控制电流通过的多少哦。
那它怎么和LED调光联系起来的呢?LED灯要亮起来是需要电流的,就像人要吃饭才有劲儿干活一样。
可控硅调光的原理呢,就是通过改变电流的大小来让LED灯变亮或者变暗。
想象一下,电流是一群小蚂蚁,可控硅就像是一个指挥小蚂蚁的队长。
当可控硅让很多小蚂蚁(电流)通过的时候,LED灯就会很亮,就像是一群人都在用力干活,事情就干得又快又好,灯就很亮啦。
当可控硅只让少数小蚂蚁(电流)通过的时候,LED灯就暗下来了,就像只有几个人在慢慢干活,事情进展就慢,灯也就暗了。
再来说说具体的过程。
在电路里,可控硅有一个很特别的本事,它可以根据输入的信号来调整自己的导通程度。
这个输入信号就像是指挥官的命令一样。
比如说,当你在调光器上转动旋钮,这个旋钮就会发出不同的信号给可控硅。
如果旋钮转到让电流大的位置,那可控硅就会大开“城门”,让更多的电流冲向LED灯,这时候LED灯就会变得超级亮,就像舞台上的主角,光彩夺目。
要是旋钮转到让电流小的位置呢,可控硅就会把“城门”关小一点,只有一小股电流能过去,LED灯就变得暗暗的,像个害羞的小姑娘躲在角落里。
而且哦,LED灯本身对电流的变化很敏感。
它不像以前的那种老式灯泡,电流大小变化了,它的亮度变化可明显啦。
可控硅就是抓住了LED灯这个特点,巧妙地控制电流,从而实现调光的效果。
这就好比是给LED灯量身定制了一套完美的调光方案呢。
不过呢,这里面也有一些小麻烦。
有时候,可控硅调光可能会遇到一些兼容性的问题。
就像两个人有时候会闹别扭一样。
比如说,有些LED灯的电路设计可能和可控硅调光不太合拍,这时候就可能出现调光不均匀啦,或者是在调光的时候灯闪闪烁烁的,就像小星星调皮地眨眼睛,可这不是我们想要的效果呀。
LED灯调光时闪烁的问题
LED灯调光时闪烁的问题及解决方法LED灯调光时闪烁的问题,一般都是回路电流达不到可控硅的维持电流,达不到维持电流有几个原因:1、可控硅导通后,电路由于不是阻性,由于电容,电感,会存在电流振荡,当电流振荡到低于可控硅维持电流后,就可控硅关断,然后重新触发。
2、可控硅导通后,电流会慢慢下降,当下降到可控硅维持电流前,由于这个时间很短,如果后面电路还来不及工作,同样会重启。
3、当输入电压降低时,回路电流也降低,降低到低于可控硅维持电流后,可控硅关断。
可控硅调光原本是应用于白炽灯的,白炽灯的效率很低,所以要得到响应的亮度时需要的功率大,功率大了就意味着电流大,也就是说电流不会小于SCR的维持电流,SCR不会关断,也就没有闪烁的问题。
另外白炽灯是依靠热发光的,而热量是不能瞬时转走的,所以即使有瞬时的中断,发光也不会突然变化。
但LED就不是这样的,同样的亮度,输入功率很小,也就是电流小,很容易低于维持电流一下。
另外LED的反应很快,一没有电流马上就灭掉,所以也容易使人眼感觉到。
找到了TRIAC对LED灯具调光灯闪的原因。
但如何控制和维持这个电流,这才是根本核心技术。
本人在做这方面的研发时,设计了一种电路,完全解决TRIAC 对LED灯具调光灯闪的问题。
核心的技术就是找到了如何控制和维持这个电流,使之在导通角最小时,保持稳定。
效率87%,PF大于0.95。
适合各种质量的TRIAC.LED室内照明(1W-25W)可控硅TRIACt调光,如球泡灯系列,PAR灯系列,T8 LED 日光灯系列等,在欧美国家大部分都是沿用以前老式的可控硅TRIAC灯座来进行调光。
所以要求LED灯具一定要满足TRIAC调光。
如,欧美的LED球泡灯,大部分客户必须要求能配合老式的可控硅TRIAC灯座来进行调光,以便能直接替换白炽灯。
目前,很多人都遇到了麻烦。
解决不了LED灯具在老式的可控硅TRIAC灯座调光时,灯闪、效率低及PF低等困绕的问题。
可控硅的调光原理
可控硅的调光原理
可控硅调光原理是利用可控硅这种半导体器件来实现光的调节和控制。
可控硅是一种具有双向可控性的半导体开关,可以实现对电流的控制。
其基本原理是通过激活和关闭可控硅中的三层PN结,从而实现电流的开和关。
可控硅具有一个控制端和两个电源端,一般分别为控制端G、阳极A和阴极K。
当控制端施加一个正脉冲信号时,可控硅
的阻抗减小,电流可以流过可控硅,实现导通状态。
而当控制端施加一个负脉冲信号或者不施加信号时,可控硅的阻抗增大,电流不能流过可控硅,实现关断状态。
在调光过程中,我们通常使用相位控制调光方式。
相位控制调光就是调节交流信号的导通时间,从而改变电路中的平均功率,实现光的调节。
以可控硅为开关的电路,通过控制信号的延迟时间来改变可控硅的导通角度,从而改变电路的导通时间,进而改变灯光的亮度。
在每一个电源周期内,通过改变控制信号延迟时间,可控硅的导通角度也在变化,从而改变灯光的亮度。
当控制信号延迟时间为0时,可控硅的导通角度为0,电路不导通,灯光最暗;
当控制信号延迟时间为π时,可控硅的导通角度为180度,电路导通时间最长,灯光最亮。
通过改变控制信号延迟时间的大小,可以实现灯光的任意亮度调节。
总结起来,可控硅调光原理是利用可控硅的导通角度来控制电路的导通时间,从而实现对灯光的亮度调节。
通过改变控制信
号的延迟时间,可以改变可控硅的导通角度,从而实现灯光的任意亮度调节。
可控硅应用调光原理介绍
可控硅应用调光原理介绍Ⅰ. 调光原理介绍:1. 典型的可控硅调光器原理(据说是市面 90%的调光器原理):其基本原理陈述如下:当 220VAC 电压加可控硅 U1 两端时,由于 R2,R,C3,组成的 RC 充电电路有一个充电时间,电容上的电压是从 0V 开始充电的,并且可控硅 U1 的驱动极串联有一个 DIAC(双向触发二极管,一般是 30V 左右),因此可控硅可靠截止,此时 C3 上的电压慢慢上升,上升到30V 时,DIAC 触发导通,U1 驱动极导通,可控硅可靠导通,那么此时可控硅两端的电压瞬间变为零,C3 通过 R,R2 迅速放电,当 C3 电压跌落到 30V 以下时 DIAC 截止,那么可控硅如果通过的电流大于其保持电流,U1 继续导通,这个是可控硅基本特性,如果低于保持电流将会截止,那么下一个周期重复上门的讲述;其中非常关键的参数有:A.可控硅的保持电流,目前市面上的一般是 7MA 到 75MA(驱动电流则是 7MA 到 100MA),导通后可控硅回路的电流必须要大于这个值才能导通,否则会关断;B.RC 充电回路,我们知道,C 这个值一般是定死的,那么相位是如何调节的呢,就是通过调R,R 越大充电时间越长,那么导通时间也越长,那么导通角度也会变得越大,反之导通角度越小。
目前市面上的可控硅一般可以将相位角调节到 120 度,也就是说可以将 180 度的正弦波切掉 120 度角,只剩下 60 度角波形通过;2.可控硅带不同负载的情形:当可控硅能正常运行的时候,负载不同回路会有什么不同表现呢?FILTER/电容//电阻/RDAMPER串联负载,回路电流受到RDAMPER 和 FILTER 电感阻尼,电流被大大降低,由于有电感的存在,电流先上升后才降落,这种电路就是 SSL2101 的实际使用电路模型,实测波形如右图所示;下面重点讲述关键参数设计方法,主PWM 部分为普通的单级PFC 电气结构,类似于 FAN7527,工作在 DCM 模式,能够实现功率因数,与一般电源控制芯片很大的不同的地方,芯片集成了三个很重要的控制部分:可控硅电流回路保持电路设计;DAMPER 回路设计;线性调光系统设计;1. 保持回路设计:保持回路电路部分如下主要由 RSBLEED,RWBLEED,WEAK BLEEDER CONTROL 电路组成,WEAK BLEEDER 回路的主要任务是检测整个回路电流,如果电流少于一定值(也就是根据可控硅设定的保持电流大小而定),RWBLEED 导通,开始拉电流保持可控硅导通,具体工作时序可以参看如下图:四个阶段分析:T1 阶段,由于可控硅没有导通,也就是切相阶段,STRONG BLEEDER ON TIME,开始拉电流;T2 阶段,由于可控硅导通,TRIAC ON TIME,这个阶段只要回路里面的电流大于设定值,那么STRONG BLEEDER&WEAK BLEEDER 是关断的;T3 阶段,可控硅仍然导通,但是如果回路里面的电流少于设定值,WEAK BLEEDER ON TIME,继续保持可控硅导通;T4 阶段,可控硅导通,但是一旦 STRONG BLEEDER 侦测到输入电压低于 54V,由于 WEAKBLEEDER 电阻太大(一般为 20K 以上),那么 STRONG BLEEDER(一般为 4K 以内)开始拉电流,继续保证可控硅导通2. DAMPER 回路设计为什么要用 RDAMPER 电阻,RDAMPER 电阻不仅可以抗击回路开通瞬间的冲击电流,还可以防止回路中 CBUFFER 电容充电过快而可控硅意外截止,导致不断重启,但是 CBUFFER选取也有要求,必须折中,先参考如下波形图:A. CBUFFER 电容太小,会导致开通瞬间电容很快充电,然而后面的PWM 还没有建立,直接导致可控硅保持电流不够,从而导致可控硅关断,就出现上面的左边波形,不断关断重启现象;B. CBUFFER 电容是不是越大越好呢,不,电容越大,导致电容上存储的能量越多,就会导致下半个切相波形到来之前,CBUFFER 电容放电不及时,电容上存在一定电压,从而导致可控硅不能正常切相;所以 CBUFFER 电容的大小是要根据实际情况而定,由经验值定最佳;那么 RDAMPER 电阻是不是随意选取呢?不A. 大的RDAMPER 会导致两个不好的结果-低效率:大电阻导致消耗在电阻上的功率过大,整机效率偏低;-闪烁:大电阻导致回路充电电流过小,保持电流不够,从而产生闪烁;B.小的RDAMPER 会导致两个不好的结果-大的冲击电流;-环路的震荡,不断重启,见上图;所以RDAMPER 的取值要考虑到功耗和环路的稳定性折中。
LED灯调光时闪烁的问题
L E D灯调光时闪烁的问题 Prepared on 22 November 2020LED灯调光时闪烁的问题及解决方法LED灯调光时闪烁的问题,一般都是回路电流达不到可控硅的维持电流,达不到维持电流有几个原因:1、可控硅导通后,电路由于不是阻性,由于电容,电感,会存在电流振荡,当电流振荡到低于可控硅维持电流后,就可控硅关断,然后重新触发。
2、可控硅导通后,电流会慢慢下降,当下降到可控硅维持电流前,由于这个时间很短,如果后面电路还来不及工作,同样会重启。
3、当输入电压降低时,回路电流也降低,降低到低于可控硅维持电流后,可控硅关断。
可控硅调光原本是应用于白炽灯的,白炽灯的效率很低,所以要得到响应的亮度时需要的功率大,功率大了就意味着电流大,也就是说电流不会小于SCR的维持电流,SCR不会关断,也就没有闪烁的问题。
另外白炽灯是依靠热发光的,而热量是不能瞬时转走的,所以即使有瞬时的中断,发光也不会突然变化。
但LED就不是这样的,同样的亮度,输入功率很小,也就是电流小,很容易低于维持电流一下。
另外LED的反应很快,一没有电流马上就灭掉,所以也容易使人眼感觉到。
找到了TRIAC对LED灯具调光灯闪的原因。
但如何控制和维持这个电流,这才是根本核心技术。
本人在做这方面的研发时,设计了一种电路,完全解决TRIAC对LED灯具调光灯闪的问题。
核心的技术就是找到了如何控制和维持这个电流,使之在导通角最小时,保持稳定。
效率87%,PF大于。
适合各种质量的TRIAC.LED室内照明(1W-25W)可控硅TRIACt调光,如球泡灯系列,PAR灯系列,T8LED日光灯系列等,在欧美国家大部分都是沿用以前老式的可控硅TRIAC灯座来进行调光。
所以要求LED灯具一定要满足TRIAC调光。
如,欧美的LED球泡灯,大部分客户必须要求能配合老式的可控硅TRIAC灯座来进行调光,以便能直接替换白炽灯。
目前,很多人都遇到了麻烦。
解决不了LED灯具在老式的可控硅TRIAC灯座调光时,灯闪、效率低及PF低等困绕的问题。
可控硅调光原理
可控硅调光原理可控硅调光技术是一种广泛应用于照明领域的调光方式,它通过控制可控硅器件的导通角来实现对灯光亮度的调节。
可控硅调光原理简单易懂,具有调光范围广、调光平稳、调光效果好等特点,因此在家庭、商业和工业照明中得到了广泛的应用。
可控硅调光原理的核心是利用可控硅器件对交流电进行调制,从而实现对灯光亮度的调节。
可控硅器件是一种半导体器件,它的导通角度可以通过控制触发脉冲的相位来实现。
当可控硅器件受到触发脉冲时,它就会导通一段时间,这段时间内,交流电就能够通过,从而点亮灯泡。
而触发脉冲的相位决定了可控硅器件的导通角度,也就决定了灯光的亮度。
在实际应用中,可控硅调光技术通常通过调节触发脉冲的相位来实现对灯光亮度的调节。
当相位提前时,可控硅器件的导通角度增大,灯光亮度增加;当相位延迟时,可控硅器件的导通角度减小,灯光亮度减小。
通过不断调节触发脉冲的相位,就可以实现对灯光亮度的连续调节。
可控硅调光原理的优点之一是调光范围广。
由于可控硅器件的导通角度可以在整个交流周期内连续调节,因此可控硅调光技术可以实现非常广泛的调光范围,从几乎关闭到最大亮度都可以实现。
这使得可控硅调光技术在不同场景下都能够得到灵活应用,无论是需要微弱的背景照明还是需要强烈的聚光效果,都可以轻松实现。
另外,可控硅调光原理还具有调光平稳、调光效果好的特点。
由于可控硅器件的导通角度可以连续调节,因此调光过程非常平稳,不会出现明显的闪烁或跳跃。
同时,可控硅调光技术对灯光的调节效果非常好,可以实现非常自然、舒适的光照效果,不会出现明显的色温变化或亮度不均匀现象。
总的来说,可控硅调光原理是一种非常成熟、稳定、高效的调光方式,具有广泛的应用前景。
在未来的照明领域,可控硅调光技术有望成为主流的调光方式,为人们提供更加舒适、高效的照明体验。
可控硅调光电源原理
可控硅调光电源原理
可控硅调光电源是一种常用的电源控制器,用于调节和控制灯光的亮度。
其工作原理可以分为两个方面:可控硅调光原理和电源控制原理。
可控硅调光原理是通过改变可控硅的导通角度,从而改变电源输出电压的大小,从而控制灯光的亮度。
可控硅是一种电子元件,具有可变的电阻特性。
在正半个电压周期内,当信号控制电压高于可控硅的导通电压,可控硅将导通,电源正向电流通过灯光被点亮,灯光亮度增加。
反之,当信号控制电压低于可控硅的导通电压,可控硅关闭,灯光熄灭。
电源控制原理是通过控制电源输出电压的大小,从而控制可控硅的导通角度,进而控制灯光的亮度。
通过使用电路控制器,可以调节可控硅的导通电压,进而改变电源输出电压的大小。
通常通过变压器和控制电路实现电源输出的调节,控制电路可以根据用户的需要,调整灯光的亮度。
综上所述,可控硅调光电源的工作原理是通过控制可控硅的导通角度,改变电源输出电压的大小,从而控制灯光的亮度。
电源控制器通过控制电源输出电压的大小实现灯光亮度的调节。
可控硅调光原理
可控硅调光原理引言可控硅调光是一种常见的调光技术,广泛应用于家庭、商业以及工业领域。
本文将深入探讨可控硅调光原理,包括其工作原理、优势和应用场景等。
可控硅调光的工作原理可控硅调光通过改变导通角来控制电灯的亮度。
其具体工作原理如下:1.当可控硅接收到控制信号时,通过调整触发脉冲的时间点来改变电流的导通时间,从而控制电灯的亮度。
2.可控硅的控制信号一般为脉冲宽度调制(PWM)信号,即通过调整脉冲的宽度来控制亮度的变化。
3.当调光器输出的PWM信号的宽度为0时,电流无法通过可控硅,电灯处于关闭状态;当PWM信号的宽度为100%时,电流可以完全通过可控硅,电灯处于最大亮度状态。
4.调光器可以通过调整脉冲的宽度,实现电灯的不同时刻、不同亮度的控制。
可控硅调光的优势可控硅调光具有以下优势:1.高效节能:相比传统的调光方式,可控硅调光技术能够更加精确地控制亮度,从而减少能量的浪费。
通过调整灯光亮度,可以根据不同需求来平衡照明效果和能耗。
2.响应速度快:可控硅调光器的响应速度非常快,一般可以在微秒级别进行响应。
这使得可控硅调光在需要快速调整亮度的场景中非常适用,如舞台灯光控制等。
3.调光范围广:可控硅调光技术可以实现从关闭到最大亮度的无级调光,非常适用于不同需求下的灯光控制。
4.寿命长:可控硅调光器由电子元件组成,没有机械部件,因此寿命相对较长,可靠性高。
可控硅调光的应用场景可控硅调光技术在各个领域都有广泛的应用,下面列举了几个常见的应用场景:1.家庭照明:可控硅调光可以为家庭照明提供灵活的亮度调节,根据不同需求创造出温馨、舒适的照明环境。
2.商业照明:商业场所需要根据不同活动如展示、会议等调整照明亮度,可控硅调光技术可以满足这些需求,提供合适的照明效果。
3.舞台灯光控制:舞台灯光需要精确的亮度和颜色调控,在舞台表演、演唱会等场合中,可控硅调光技术是非常常用的选择。
4.工业照明:工厂、仓库等工业场所需要高强度的照明,并在需要时进行调光。
可控硅对LED调光优劣势分析
可控硅对LED调光优劣势分析普通的白炽灯和卤素灯通常采用可控硅来调光。
因为白炽灯和卤素灯是一个纯阻器件,它不要求输入电压一定是正弦波,因为它的电流波形永远和电压波形一样,所以不管电压波形如何偏离正弦波,只要改变输入电压的有效值,就可以调光。
采用可控硅就是对交流电的正弦波加以切割而达到改变其有效值的目的。
负载是和可控硅开关串联的。
改变可变电阻的分压比就可以改变其导通角,从而实现改变其有效值的目的。
通常这个电位器带一个开关,接在n的输入端,用于开关灯。
除了可控硅以外,还有晶体管后沿调光技术等等,因为它们的基本问题是相同的,就不在此介绍了。
可控硅调光的缺点和问题然而,可控硅调光存在一系列问题。
1.可控硅破坏了正弦波的波形,从而降低了功率因素值,通常PF低于0.5,而且导通角越小时功率因素越差(1/4亮度时只有0.25)。
2.同样,非正弦的波形加大了谐波系数。
3.非正弦的波形会在线路上产生严重的干扰信号(EMI)4.在低负载时很容易不稳定,为此还必须加上一个泄流电阻。
而这个泄流电阻至少要消耗1-2瓦的功率。
5.在普通可控硅调光电路输出到LED的驱动电源时还会产生意想不到的问题,那就是输入端的LC滤波器会使可控硅产生振荡,这种振荡对于白炽灯是无所谓的,因为白炽灯的热惯性使得人眼根本看不出这种振荡。
但是对于LED的驱动电源就会产生音频噪声和闪烁。
可控硅调光的优势可控硅调光虽然有那么多的缺点和问题,但是,它却有着一定的的优势,那就是它已经和白炽灯卤素灯结成了联盟,占据了很大的调光市场。
如果LED想要取代可控硅调光的白炽灯和卤素灯灯具的位置,就也要和可控硅调光兼容。
具体来说,在一些已经安装了可控硅调光的白炽灯或卤素灯的地方,墙上已经安装了可控硅的调光开关和旋钮,墙壁里也已经安装了通向灯具的两根连接线。
要更换墙上的可控硅开关和要增加连接线的数目都不是那么容易,最简单的方法就是什么都不变,只要把灯头上的白炽灯拧下,换上带有兼容可控硅调光功能的LED灯泡就可以。
led可控硅调光原理
led可控硅调光原理
LED可控硅调光原理是一种通过改变LED灯的电压和电流来控制其亮度的技术。
可控硅是一种电子器件,具有较高的电阻和电流控制能力。
在LED可控硅调光系统中,通过调节可控硅器件的触发角来控制电流的导通时间,从而改变LED的亮度。
调光系统通常包括一个控制器和一个可控硅器件。
控制器可以接收来自用户的命令或调节信号,并通过调节可控硅器件的触发脉冲来控制LED的亮度。
可控硅器件是由触发电路和控制电路组成的,触发电路通过接收控制信号来调整触发脉冲的角度,从而改变LED电流的导通时间。
当控制器接收到调光信号时,它将根据信号的大小和方向来控制可控硅器件的触发脉冲。
触发脉冲的占空比定义了可控硅器件的导通时间。
当触发脉冲的占空比较低时,可控硅器件导通时间较短,LED的电流较小,亮度较暗;当触发脉冲的占空比较高时,可控硅器件导通时间较长,LED的电流较大,亮度较亮。
调光系统还可以通过调整电压来控制LED的亮度。
LED的亮度与其电压成正比。
通过改变可控硅器件的电压,可以调节LED的电压,从而改变LED的亮度。
调光系统通常提供多个预设亮度模式或连续调光模式,用户可以根据需要选择合适的亮度。
总之,LED可控硅调光原理是通过调节可控硅器件的触发脉
冲和电压来控制LED的亮度。
这种调光方式被广泛应用于各种照明系统和LED显示屏中,可以实现灯光的亮度调节和场景切换,提高照明效果和能耗管理。
led可控硅调光驱动电源原理
led可控硅调光驱动电源原理
LED可控硅调光驱动电源原理主要基于可控硅(Silicon Controlled Rectifier,
简称SCR)的特性。
可控硅是一种半导体器件,具有三个极:阳极(A)、阴极(C)和控
制极(G)。
在LED驱动电源中,可控硅主要用于调整输出电压以实现LED的调光功能。
可控硅调光原理如下:
1. 当控制极(G)施加正向电压时,可控硅导通,阳极(A)与阴极(C)之间的电压
差减小,从而降低了LED的亮度。
2. 调整控制极(G)的电压大小,可以改变可控硅的导通程度,进而改变LED的亮度。
3. 通过加入阻尼电阻(damping resistor)可以解决可控硅调光与LED兼容性问题。
阻尼电阻在可控硅导通和截止过程中,消耗部分能量,降低LED驱动电路的电压波动,使LED工作更加稳定。
4. 为了实现平滑的调光效果,还可以采用相位补偿电路。
相位补偿电路可以调整可控硅的导通角度,使LED驱动电源输出电压随控制极电压的变化而平滑地调整。
5. 常见的可控硅调光驱动电源设计基于AC-DC电源芯片,如MT7920等。
加入相位补
偿电路和其他相关元件,经过PCB板级实现,验证电路能正常工作。
综上所述,LED可控硅调光驱动电源原理是通过控制可控硅的导通程度,改变输出电压以
实现LED的调光。
在设计过程中,需要考虑阻尼电阻、相位补偿电路等因素,以实现稳定且平滑的调光效果。
LED调光的可控硅与有关问题
灯的光通量维持率和延长L D E 灯的寿命 。
2 白炽灯相控调光
相控调光最早 用于 白炽灯调光 ,相控调 光的 主要 优点是使用 、安装方便 。L D N E S控调光 的频 率应不低于10 ,以避免人眼感到发光闪烁 ,相 0Hz 控导 通角越大则L D的发光亮度越大 ,相控半导 E 体器 件可用 可控硅 、场效应晶体管或有 关半导体
() 2在整个调光范围应平滑调光变化 ;
() 3灯在最低调光 电平时启动灯发光应很快达
到预定的发光值 ;
电容C, : 构成的移相 电路 。当C : 两端 的电压达到或
2 5
第1卷第7 24 0 1 N
1 7 年 月
电 涤 技 左 阕
PoW ER UPPLY S TECHN OLOGI ES AN D APPLI CATI ONS
0 引言
由于 L D的发光 效率 高 ,工作 寿命 长的一系 列 E 优 点使L D照 明得到 了广泛 的应 用 ,由于 白炽灯 的 E
表1 L D E 有关技术指标 进展 预测
指标 2 0 2 1 2 1 2 1 2 2 0 9 00 0 2 0 5 0 0 商用冷 白光L D封装效 l3 14 13 2 5 2 3 E l 3 7 1 4 率 ( W ,2 ℃) 1 m/ 5 商用暧 白光L D封装效 7 8 18 14 2 4 E 0 8 2 8 3 率 ( W ,2 ℃) 1 m/ 5 热效率 8% 8% 9% 9% 9% 7 9 2 5 8 驱动器效率 8% 8% 8% 9% 9% 6 7 9 2 6 灯具效率 8% 8% 8% 9% 9% 1 3 7 1 6 最终效率 6% 6% 7% 8% 9% 1 4 1 0 0 商用冷 白光发光效率 6 8 11 12 29 9 6 2 7 l
可控硅调光原理详解
可控硅调光原理详解一、引言可控硅调光技术是一种可以控制电流大小来调节灯光亮度的技术。
它通过改变可控硅的导通角度,实现对灯光的调节。
本文将详细介绍可控硅调光原理及其工作过程。
二、可控硅的结构和特性可控硅是一种半导体器件,由四层材料构成:P型半导体、N型半导体、P型半导体和N型半导体。
可控硅具有两个控制端和一个主控制端。
当主控制端施加正电压时,可控硅将导通,电流可以流过。
而当主控制端施加负电压或无电压时,可控硅将截止,电流无法通过。
三、可控硅调光原理可控硅调光原理是通过改变可控硅的导通角度来调节电流大小,从而实现调光的目的。
具体工作过程如下:1. 控制信号输入可控硅的控制端接收控制信号,通过改变控制信号的电压大小和波形来改变可控硅的导通角度。
控制信号可以是模拟信号,也可以是数字信号。
2. 可控硅的导通角度调节当控制信号施加到可控硅的控制端时,控制信号的电压将改变可控硅的导通角度。
导通角度越大,电流通过的时间越长,灯光亮度越高;导通角度越小,电流通过的时间越短,灯光亮度越低。
3. 电流调节通过改变可控硅的导通角度,可以调节电流的大小。
当可控硅导通角度增大时,电流增大;当可控硅导通角度减小时,电流减小。
通过控制信号的调节,可以实现精确的电流调节。
4. 灯光调节电流的大小直接影响灯光的亮度。
通过调节电流的大小,可以实现灯光的调节。
当电流增大时,灯光亮度增加;当电流减小时,灯光亮度减小。
四、可控硅调光的优势可控硅调光技术具有以下几个优势:1. 调光范围广:可控硅调光技术可以实现灯光的连续调节,调光范围广,可以满足不同场景的需求。
2. 节能环保:可控硅调光技术可以通过调节电流大小来调节灯光亮度,从而实现节能的效果。
在亮度需求较低的场景下,可以降低电流,达到节能环保的目的。
3. 寿命长:可控硅调光技术不会对灯具的寿命造成影响,可以保证灯具的使用寿命。
4. 可靠性高:可控硅调光技术采用半导体器件,具有高可靠性和稳定性。
可控硅调光方案
可控硅调光方案引言可控硅调光方案是一种用于调节灯光亮度的技术方案。
它基于可控硅器件,通过调节电流的通断来控制灯光的亮度。
可控硅调光方案广泛应用于照明系统、舞台灯光系统和室内装饰等领域,在提供舒适照明环境的同时,也能节约能源。
本文将介绍可控硅调光方案的基本原理、硬件实现和应用案例,并对其优缺点进行评估。
1. 可控硅调光的基本原理可控硅调光方案基于可控硅器件的特性来实现灯光亮度的调节。
可控硅器件属于半导体器件,具有单向导电性和可控性。
其通过改变触发角来控制通断,从而实现对电路中负载的供电调节。
可控硅调光方案基本原理如下: 1. 可控硅器件通过施加触发信号来使其导通,通电状态下电压降较低,电流通过传递到负载。
2. 可控硅器件关闭触发信号时,器件从导通状态转变为截止状态,电压降较高,电流不再通过。
通过不断改变触发角的大小,可控硅器件的通断周期不断变化,从而实现对电路中负载的供电调节。
2. 可控硅调光的硬件实现可控硅调光方案的硬件实现主要包括三部分:可控硅器件、控制电路和负载。
2.1 可控硅器件可控硅器件是可控硅调光方案的核心组件,常用的可控硅器件有单向可控硅(TRIAC)和双向可控硅(BTRIAC)。
它们具有高灵敏度、低功耗和长寿命等特点,能够满足调光需求。
2.2 控制电路控制电路用于控制可控硅器件的触发信号。
常用的控制电路包括零点触发电路和调相触发电路。
零点触发电路通过检测电压的过零点来触发可控硅器件,从而实现对灯光的调光控制。
调相触发电路则通过控制触发角来实现灯光亮度的调节。
在实际应用中,根据实际需求选择适合的控制电路。
2.3 负载负载是可控硅调光方案中所要控制的灯具。
负载可以是各种类型的照明设备,如白炽灯、荧光灯、LED灯等。
根据负载的不同,可需要相应的电源适配器和线路连接。
3. 可控硅调光的应用案例可控硅调光方案广泛应用于各个领域,包括家庭照明、商业照明和舞台灯光等。
3.1 家庭照明可控硅调光方案在家庭照明中被广泛应用,通过调节灯光亮度,可以为不同的场景提供适合的光照环境,并带来更好的用户体验。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
LED可控硅调光原理及问题2010年11月10日 17:48 本站整理作者:佚名用户评论(0)关键字:LED(976)可控硅调光(3)1.前言如今,LED照明已成为一项主流技术。
LED手电筒、交通信号灯和车灯比比皆是,各个国家正在推动用LED灯替换以主电源供电的住宅、商业和工业应用中的白炽灯和荧光灯。
换用高能效LED 照明后,实现的能源节省量将会非常惊人。
仅在中国,据政府*估计,如果三分之一的照明市场转向LED产品,他们每年将会节省1亿度的用电量,并可减少2900万吨的二氧化碳排放量。
然而,仍有一个障碍有待克服,那就是调光问题。
白炽灯使用简单、低成本的前沿可控硅调光器就可以很容易地实现调光。
因此,这种调光器随处可见。
固态照明替换灯要想真正获得成功的话,就必须能够使用现有的控制器和线路实现调光。
白炽灯泡就非常适合进行调光。
具有讽刺意味的是,正是它们的低效率和随之产生的高输入电流,才是调光器工作良好的主要因素。
白炽灯泡中灯丝的热惯性还有助于掩盖调光器所产生的任何不稳定或振荡。
在尝试对LED灯进行调光的过程中遇到了大量问题,常常会导致闪烁和其他意想不到的情况。
要想弄清原因,首先有必要了解可控硅调光器的工作原理、LED灯技术以及它们之间的相互关系。
2.可控硅调光的原理图1所示为典型的前沿可控硅调光器,以及它所产生的电压和电流波形。
图1 前沿可控硅调光器电位计R2调整可控硅(TRIAC) 的相位角,当VC2超过DIAC的击穿电压时,可控硅会在每个AC电压前沿导通。
当可控硅电流降到其维持电流(IH)以下时,可控硅关断,且必须等到C2 在下个半周期重新充电后才能再次导通。
灯泡灯丝中的电压和电流与调光信号的相位角密切相关,相位角的变化范围介于0度(接近0度)到180度之间。
用于替换标准白炽灯的LED灯通常包含一个LED阵列,确保提供均匀的光照。
这些LED以串联方式连接在一起。
每个LED的亮度由其电流决定,LED的正向电压降约为3.4 V,通常介于2.8 V 到4.2 V之间。
LED灯串应当由恒流电源提供驱动,必须对电流进行严格控制,以确保相邻LED灯之间具有高匹配度。
LED灯要想实现可调光,其电源必须能够分析可控硅控制器的可变相位角输出,以便对流向LED 的恒流进行单向调整。
在维持调光器正常工作的同时做到这一点非常困难,往往会导致性能不佳。
问题可以表现为启动速度慢,闪烁、光照不均匀,或在调整光亮度时出现闪烁。
此外,还存在元件间不一致以及LED灯发出不需要的音频噪声等问题。
这些负面情况通常是由误触发或过早关断可控硅以及LED电流控制不当等因素共同造成的。
误触发的根本原因是在可控硅导通时出现了电流振荡。
图2以图表形式对该影响进行了说明。
图2 发生在LED灯电源输入级的可控硅电流与电压振荡可控硅导通时,AC市电电压几乎同时施加到LED灯电源的LC输入滤波器。
施加到电感的电压阶跃会导致振荡。
如果调光器电流在振荡期间低于可控硅电流,可控硅将停止导电。
可控硅触发电路充电,然后重新导通调光器。
这种不规则的多次可控硅重启动,可使LED灯产生不需要的音频噪声和闪烁。
设计更为简单的 EMI滤波器有助于降低此类不必要的振荡。
要想实现成功调光,输入EMI滤波器电感和电容还必须尽可能地小。
振荡的最差条件表现为90 度相位角(这时,输入电压达到正弦波峰值,突然施加到LED灯的输入端),并且为高输入电压(这时,调光器的正向电流达到最低水平)。
当需要深度调光(比如相位角接近180度)且为低输入电压时,则会发生过早关断。
要可靠地调低光度,可控硅必须单调导通,并停留在AC电压几乎降至零伏的点上。
对于可控硅来说,维持导通所需的维持电流通常介于8 mA 到40 mA之间。
白炽灯比较容易维持这种电流大小,但对于功耗仅为等效白炽灯10%的LED灯来说,该电流可降低到可控硅维持电流以下,导致可控硅过早关断。
这样就会造成闪烁和/或限制可调光范围。
在设计LED照明电源时还有许多其他问题构成挑战。
能源之星固态照明规范要求商业和工业应用的最小功率因数必须达到0.9,照明产品必须满足效率、输出电流容差和EMI的严格要求,并且4.LED调光实用方案Power Integrations (PI)最近所取得的技术进展为如何解决LED驱动和可控硅的兼容性问题提供了参考范例。
图3是PI开发的可控硅调光的14 W LED驱动器的电路图。
图3 隔离式可控硅调光的高功率因数通用输入14 W LED驱动器的电路图本设计采用了LinkSwitch-PH系列器件LNK406EG (U1)。
LinkSwitch-PH系列LED驱动器IC同时集成了一个725 V功率MOSFET和一个连续导通模式初级侧PWM控制器。
控制器可实现单级主动功率因数校正(PFC)和恒流输出。
LinkSwitch-PH系列器件所采用的初级侧控制技术可提供高精度恒流控制(性能远优于传统的初级侧控制技术),省去了隔离反激式电源中常用的光耦器和辅助电路(即次级侧控制电路),同时控制器中的PFC部分还省去了大容量电解电容。
LinkSwitch-PH系列器件可设置为调光或非调光模式。
对于可控硅相位调光应用,可在参考(REFERENCE)引脚上使用编程电阻(R4)和在电压监测(VOLTAGE MONITOR)引脚上使用4 MΩ (R2+R3)电阻,使输入电压和输出电流之间保持线性关系,从而扩大调光范围。
连续导通模式具有两大优势:降低导通损耗(从而提高效率)和降低EMI特征。
EMI特征降低后,使用较小的输入EMI滤波器即可满足EMI标准。
可省去一个X电容,并省去共模扼流圈或减小其尺寸。
LinkSwitch-PH器件中内置的高压功率MOSFET开关频率抖动功能还可进一步降低滤波要求。
输入EMI滤波器尺寸减小意味着驱动电路的电阻性阻抗随之减小,其重要好处就是能大幅降低输入电流振荡。
由于 LinkSwitch-PH由其内部参考电源供电,因此可进一步增强稳定性。
对于可调光应用,增加主动衰减电路和泄放电路可确保LED灯在极宽的调光范围内稳定工作,且无任何闪烁。
恒流控制允许有±25%的电压摆幅,这样就无需根据正向电压降对LED进行编码,并且±5%的5.结束语这个14 W LED设计实现了与标准前沿可控硅AC调光器兼容、极宽调光范围(1000:1,500 mA:0.5 mA)、高效率(> 85%)和高功率因数(> 0.9)的目标。
它说明与LED灯可控硅调光相关的问题是可以克服的,甚至可以简化驱动器设计,使可调光LED灯更具成本效益,且达到一致和可靠的性能。
ICL8001G可控硅调光LED驱动电路与应用2011-08-30 12:01:02摘要:LED 照明具有发光效率高、节能等一系列优点,目前得到了广泛的应用。
由于LED可控硅调光具有使用方便、便于实现和使用范围广等一系列优点,世界上一些半导体集成电路生产制造公司纷纷推出有关LED可控硅调光控制集成电路。
下面介绍由英飞凌(Infineon)公司新推出的LED 可控硅(TRA IC)调光控制集成电路ICL8001G的工作原理与典型应用。
1 LED照明与LED可控硅(TRAIC)调光控制自从1968年第一批LED 开始进入市场以来,至今已有30多年。
随着新材料的开发和LED生产工艺的改进,LED 趋于高亮度化和全色化。
氮化镓基底的蓝色LED的出现,更是扩展了LED 的应用领域。
LED的发光原理就是将电能转换为光的过程,将电流通过化合物半导体,通过电子与空穴的结合,过剩的能量将以光的形式释出,达到发光的效果。
通过LED的正向电流越大则LED 的发光亮度越高,同时,通过LED发光电流的稳定性将影响LED 的发光稳定性。
因此,在实用中应采用可以提供精确稳定电流的LED驱动恒流源来为LED 供电。
LED 的调光可以进一步提高LED 的节能效果,而LED的可控硅(TRAIC )调光具有易于实现和使用方便等一系列优点,世界上一些大的半导体集成电路生产和制造公司纷纷推出了LED 可控硅(TRAIC )调光控制集成电路,例如:美国国家半导体公司(NS )推出的LM3445、安森美公司(Onsemi )推出的NCL30000、NXP公司推出的SSL2010T 和英飞凌(Infineon)公司推出的ICL8001G 等可控硅(TRAIC )调光控制集成电路,PI公司也推出了基于PI产品的LED可控硅调光解决方案,它们各具特色。
下面介绍英飞凌(In fineon)公司推出的ICL8001G 可控硅(TRAIC )调光控制集成电路的工作原理、特点和典型应用电路。
2 LED可控硅调光控制集成电路ICL8001G的特点ICL8001G是一款工作于准谐振工作模式、用于离线LED照明应用场合的控制集成电路,特别适用于替代白炽灯照明应用的LED可调光应用场合,精密的PWM 控制可确保可靠地用于相位调光控制的初级侧控制电路结构,确保电路功率因数PF值> 98%, 可以显着地改善电路工作效率,使工作效率高达90%。
相对别的电路解决方案,ICL8001G 的LED 供电工作电压范围宽(高达26 V )、功耗低,保护功能齐全,使用ICL8001G构成的LED 可控硅调光控制电路具有性能优和电路简单的特点。
ICL8001G为8引脚PG - DSO- 8封装,外形如图1所示,ICL8001G 的内部工作原理框图如图2所示。
ICL8001G的主要技术特点如下:图1 引脚图(PG - DSO- 8封装)(俯视图)图2 内部工作原理框图1)在整个工作范围内具有高的工作效率和工作稳定性;2)可用于可控硅前沿或后沿的调光控制应用场合;3)用于初级侧的PFC 和精密调光PWM 控制;4)用于VCC引脚外接电容的恒电流预充电控制单元电路;5)内置数控软启动控制功能,折返式控制和逐周期峰值电流控制;6)VCC 过/欠电压锁定输出;7)输出过电压保护的可调节锁定工作模式。
(1)ICL8001G 引脚功能(3)可控硅调光的典型应用电路可控硅调光的电路实现有许多种,可控硅调光的典型应用电路如图4所示,在图4所示电路中,电位器1用于设定内部失调,电位器2用于外部控制,在电位器1和电位器2的共同作用下,阻值变化范围为2. 7Ω到413 kΩ。
图4 可控硅调光的典型应用电路4 采用ICL8001G的LED可控硅可调光典型应用电路下面介绍采用ICL8001G 的LED 可控硅调光典型应用电路评估电路板EVALLED 的特点与具体电路实现。
(1)电路简介ICL8001G 的评估电路板EVAL-LED 演示了ICL8001G控制集成电路在LED 可控硅调光的应用,ICL8001G为单级反激控制集成电路,工作于准谐振、初级侧控制工作模式,集成了APFC 和相控调光控制功能,适用于LED可调光控制的应用场(2)ICL8001G 的评估电路板EVAL-LEDICL8001G的评估电路板EVAL-LED 焊接电路元器件后的PCB 电路板图俯视图和仰视图分别如图5和图6所示。
