传动轴零件加工工艺规程设计

传动轴零件加工工艺规程设计传动轴零件是一种广泛应用于机械和汽车领域的重要零部件，其加工工艺规程的设计对于制定合理的生产工艺和提高产品质量具有重要作用。

本文将以传动轴零件加工工艺规程设计为主题，从材料选择、加工工艺流程和设备要求等方面进行论述，并针对具体工艺进行详细讲解，以期能够为相关专业人员提供参考。

一、材料选择传动轴零件常采用高强度合金钢或铸铁材料，为了使零件具有足够的强度、韧性和耐磨性，材料的选择非常关键。

在选择材料时，首先要根据传动轴零件的工作环境和使用要求来确定材料的强度和硬度等指标。

其次，还需考虑加工性能，如切削性能、热处理性能等。

最后，还要综合考虑成本因素，选择性价比较高的材料。

二、加工工艺流程1.材料切割：根据设计要求和材料特性，采用适当的切割方法（如剪切、火花切割等）对原材料进行切割，得到所需尺寸的毛坯。

2.粗加工：将毛坯进行车、铣、刨、钻等粗加工工序，使零件的尺寸逐渐接近设计要求。

粗加工时需要注意切削量和切削速度的选择，以保证工件表面质量和加工精度。

3.热处理：根据设计要求，对零件进行淬火、回火等热处理，使其获得良好的强度和硬度。

在热处理过程中，需控制加热温度、保温时间和冷却速率等参数，以保证热处理效果。

4.精加工：在粗加工的基础上，进行车、铣、磨、镗等精加工工序，以达到零件的精度要求。

精加工时需要注意选择合适的刀具、切削参数和加工顺序，以提高加工效率和加工质量。

5.检验：对加工完成的零件进行尺寸、外观、硬度等检验，以确保零件符合设计要求。

检验可以采用一些常见的检测手段，如三坐标测量、硬度测试、超声波检测等。

6.表面处理：根据设计要求，对零件进行表面处理，如打磨、喷涂等，以提高零件的表面质量和耐腐蚀性。

三、设备要求在传动轴零件加工过程中，需要使用一系列的设备和工具。

常用的设备包括数控车床、数控铣床、数控磨床等，这些设备具有高精度、高刚性和高稳定性，可以满足传动轴零件的加工要求。

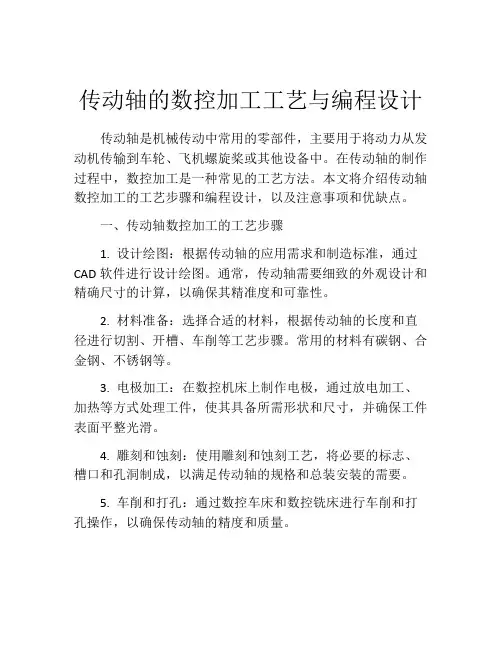

传动轴的数控加工工艺与编程设计

传动轴的数控加工工艺与编程设计传动轴是机械传动中常用的零部件，主要用于将动力从发动机传输到车轮、飞机螺旋桨或其他设备中。

在传动轴的制作过程中，数控加工是一种常见的工艺方法。

本文将介绍传动轴数控加工的工艺步骤和编程设计，以及注意事项和优缺点。

一、传动轴数控加工的工艺步骤1. 设计绘图：根据传动轴的应用需求和制造标准，通过CAD软件进行设计绘图。

通常，传动轴需要细致的外观设计和精确尺寸的计算，以确保其精准度和可靠性。

2. 材料准备：选择合适的材料，根据传动轴的长度和直径进行切割、开槽、车削等工艺步骤。

常用的材料有碳钢、合金钢、不锈钢等。

3. 电极加工：在数控机床上制作电极，通过放电加工、加热等方式处理工件，使其具备所需形状和尺寸，并确保工件表面平整光滑。

4. 雕刻和蚀刻：使用雕刻和蚀刻工艺，将必要的标志、槽口和孔洞制成，以满足传动轴的规格和总装安装的需要。

5. 车削和打孔：通过数控车床和数控铣床进行车削和打孔操作，以确保传动轴的精度和质量。

6. 淬火及抛光：将车削和打孔的部件进行淬火处理，使其具备良好的硬度和耐磨性能。

最后，根据传动轴的表面光洁度要求进行抛光处理。

二、传动轴数控加工的编程设计数控加工需要用编程来指挥计算机完成精密操作。

传动轴数控加工的编程设计包括以下步骤：1. 确定加工对象的空间坐标系，以及数控机床的坐标系。

根据加工对象和数控机床不同的坐标系统，确定程序格式。

2. 对加工对象进行CAD绘图，生成CAD文件，进行几何误差检查和纠正。

将CAD文件导入编程软件中。

3. 根据加工要求，设计加工工艺，设置切削速度、进给速度和切削深度等切削参数，并根据机床系统特点，优化程序代码。

4. 根据预设加工轨迹，生成相应的G代码，并设置程序开始和停止操作指令。

5. 在数控机床上安装工件，调试程序之前的加工参数，然后运行程序进行加工。

三、传动轴数控加工的注意事项1. 保持机床和工件清洁整洁，以确保加工质量和机床寿命。

传动轴加工工艺的设计

传动轴加工工艺的设计传动轴是一种用于传递动力的机械元件，在机械设备和工业生产中广泛应用。

传动轴的质量和加工精度对设备性能和安全运行起着至关重要的作用。

下面将介绍传动轴加工工艺的设计。

首先，传动轴加工工艺的设计需要考虑材料的选择。

传动轴通常由金属材料制成，常用的材料有碳钢、合金钢和不锈钢等。

在选择材料时，需要考虑传动轴所需的强度、硬度和耐磨性等特性。

根据具体的应用需求，选择合适的材料进行加工。

接下来，需要进行传动轴的加工工艺设计。

传动轴通常包括材料切削、车削、铣削、磨削和热处理等工艺步骤。

首先是材料切削，将原材料切割成合适的长度。

然后进行车削工艺，用车床将材料外径和内径进行精确加工。

接下来是铣削工艺，将传动轴的端部和特殊形状进行加工。

然后是磨削工艺，利用磨床对传动轴进行表面精加工，提高表面质量和尺寸精度。

最后是热处理工艺，通过加热和冷却控制材料的组织结构，提高材料的强度和硬度。

在设计传动轴的加工工艺时，需考虑到加工过程中的降低成本和提高效率的措施。

例如，可以采用高速切削技术和利用数控机床进行自动化加工，提高加工速度和精度。

此外，还可以通过合理的刀具选型、刀具路径设计和冷却液的使用等措施，降低切削力和减少切削温度，延长刀具寿命。

在传动轴加工工艺的设计中，还需要考虑到工艺参数和工艺控制。

工艺参数包括切削速度、进给速度和切削深度等，应根据材料特性和加工要求进行选择。

工艺控制包括加工过程的监测和调整，以确保加工质量和尺寸精度的要求。

可以通过在线检测和自动控制系统来实现工艺控制。

总结起来，传动轴加工工艺的设计是一个复杂的过程，需要考虑到材料的选择、加工工艺的选择和设计、降低成本和提高效率的措施以及工艺参数和工艺控制等因素。

通过合理的设计，可以提高传动轴的加工质量和精度，确保设备的性能和安全运行。

传动轴加工工艺设计的设计

传动轴加工工艺设计的设计一、传动轴的结构和材料分析在进行传动轴加工工艺设计之前，首先需要对传动轴的结构和材料进行分析。

传动轴的结构一般包括轴体和轴头两部分，轴体一般为圆柱形，轴头则是一侧或两侧存在凸起的部分。

根据传动轴的用途和负载要求，还可以设计出T形、H形和L形等特殊结构的传动轴。

在选择传动轴的材料时，需要考虑其强度、硬度、韧性、耐磨性、耐蚀性等性能要求。

常见的传动轴材料有碳素钢、合金钢、不锈钢、铝合金等，在选择材料时需综合考虑其性能和经济性。

二、传动轴加工工艺流程设计传动轴加工工艺流程设计是指根据传动轴的结构和加工要求，按照一定的过程顺序确定加工方法和设备。

一般的传动轴加工工艺流程包括材料切割、车削、铣削、孔加工、齿轮切削（如果有）、热处理、表面处理和装配等工艺步骤。

1.材料切割：根据传动轴的长度要求，将材料按照设计要求进行切割。

2.车、铣削：根据传动轴的直径和长度要求，可以选择车床、铣床等设备进行车削和铣削加工。

车削一般用于加工轴体，铣削一般用于加工轴头。

3.孔加工：根据传动轴的结构和装配要求，进行孔的加工，一般包括拉孔、铰孔、成型孔、镗孔等。

4.齿轮切削（如果有）：如果传动轴需要与齿轮进行传动，则需要进行齿轮的切削，一般可以选择齿轮铣刀或齿轮滚刀进行切削。

5.热处理：对于需要提高传动轴的强度和硬度的情况，可以进行热处理，包括淬火、回火、表面渗碳等。

6.表面处理：对于需要提高传动轴的耐磨性和耐腐蚀性的情况，可以进行表面处理，包括镀铬、镀锌、喷涂等。

7.装配：将加工好的传动轴与其他部件进行装配，完成最终产品。

三、传动轴加工工艺参数的选择在选择切削速度时，需要根据材料的硬度、切削刀具的材质和刀具的寿命要求进行选择。

进给速度的选择需要综合考虑材料的硬度、切削刀具的材质和负荷要求。

刀具大小和刀具材料的选择则需要根据加工工艺和材料要求进行选择。

冷却液的选择需要根据材料的热敏性、切削刀具的材料和负荷要求进行选择。

传动轴的加工工艺设计书.

规程设计》传动轴机械加工工艺规程设计说明书设计人：陈浩专业：机制班级：1006学号：22 号规程设计》目录摘要........................................... （...3）关键词......................................... （...3）1.零件图样分析.................................. （.. 3）2.毛坯的确定 ................................... （... 4）3.工艺分析 ..................................... （... 5）4.工艺路线的拟定 ............................... （... 6）5.切削用量的选择 ............................... （... 6）6.工序尺寸及其公差的确定 ....................... （.. 9）7.机械加工程序 ................................. （... 9）7.1确定加工方法.. (9)7.2机床选择 (10)7.3刀具选择 (10)7.4量具选择 (11)8．设计总结 (12)9.参考文献 ..................................... （...13）10.工序卡片编制................................. （...14）11.附录规程设计》传动轴的加工工艺设计摘要：本设计通过传动轴零件图的分析，确定了该零件的毛坯材料及并对零件在加工过程中使用的设关键词：传动轴；尺寸；加工工艺1、零件图样分析属于典型的轴类零件。

其形Φ 20± 0.01mm的外圆与Φ 25± 0.025mm的外圆公共轴线为基准，作为35 000011圆和35 00 025 mm外圆轴线有规程设计》..0.03mm，零件表面粗糙度最小数值为Ra0.8μm，零件45 号钢在加工过程中有调质的要求，这样有利于改善零件的加工综合性能，故加工过程中应适时转序。

传动轴加工工艺的设计

传动轴加工工艺的设计(总23页) -本页仅作为预览文档封面，使用时请删除本页-传动轴加工工艺的设计【摘要】传动轴是组成机器零件的主要零件之一，一切做回转运动的传动零件（例如：齿轮，蜗轮等）都必须安装在传动轴上才能进行运动及动力的传动，传动轴常用于变速箱与驱动桥之间的连接。

通过对该零件的图样进行分析到选取制作该零件毛坯的材料，再对该零件的表面的加工方法的确定及定位基准的确定，和对该零件加工的各阶段进行了仔细的划分及一些其他因素（热处理，加工尺寸和切削用量）的安排，最后拟定了工艺过程。

【关键词】传动轴;加工工艺;加工尺寸;切削用量目录摘要 .................................................................................................... 错误!未定义书签。

关键词 ................................................................................................ 错误!未定义书签。

绪论................................................................................................... 错误!未定义书签。

1．轴类零件加工 .............................................................................. 错误!未定义书签。

轴类零件的功用与结构特点 .................................................... 错误!未定义书签。

主要技术要求............................................................................ 错误!未定义书签。

传动轴的机械加工工艺规程设计

传动轴的机械加工工艺规程设计
传动轴的机械加工工艺规程设计是指根据传动轴的设计要求和加工工艺特点，对加工过程进行规范和安排的一项工作。

传动轴的机械加工工艺规程设计应包括以下几个方面：
1. 加工工艺路线设计：根据传动轴的形状、结构、材料等特点，确定传动轴的加工工艺路线。

包括选择加工方法、机床设备和刀具等。

2. 工艺参数确定：根据传动轴的要求和加工工艺路线，确定加工过程中的各项工艺参数，如切削速度、进给量、切削深度等。

这些参数的确定应充分考虑传动轴材料的性能、刀具的耐磨性、加工效率和加工质量等因素。

3. 工艺装备设计：根据传动轴的结构和加工要求，选择适当的工艺装备和辅助装备，如机床、夹具、刀具等。

同时，设计合理的夹具和刀具装夹方式，保证加工过程中的定位和刚性。

4. 工艺文件编制：根据传动轴的设计要求和加工工艺规定，编制相应的工艺文件，包括工艺路线卡、工艺文件、工艺参数表等。

工艺文件应详细、准确地描述加工过程中的各项要求和操作规程。

5. 加工工艺控制：在传动轴的加工过程中，通过对加工过程的监控和控制，确保加工质量和工艺参数的达到要求。

包括加工过程中的检测和调整，以及对工件和刀具的合理使用和维护等。

传动轴的机械加工工艺规程设计的目标是在确保加工质量的前提下，提高加工效率和降低生产成本。

通过合理设计和控制加工工艺，可以提高传动轴的加工精度和耐磨性，提高传动效率和使用寿命。

传动轴加工工艺设计的设计

传动轴加工工艺设计的设计
1.传动轴加工工艺设计
传动轴是工程机械运行中非常重要的零部件，机械性能的好坏主要取
决于传动轴的加工工艺。

传动轴加工工艺设计可以根据需要选择不同的加
工工艺，这些加工工艺可以实现用户的要求，满足传动轴部件的加工要求
并且加工出高质量的传动轴零部件。

本文将介绍传动轴加工工艺设计的具
体内容，并从两个方面进行阐述，即加工材料和加工工艺选择。

2.加工材料
传动轴部件的加工材料是受机械设计要素的重要考虑因素，因为它会
直接影响传动轴部件的性能参数。

常用的加工材料有碳素钢、合金钢、不
锈钢、钛合金、镍合金、铝合金、铜合金等。

根据部件的特性和要求，精
选合适的材料，有利于提高部件性能。

3.加工工艺
传动轴零部件加工工艺选择也很重要，常用的加工工艺有铣削、车削、转轮加工、磨削加工、激光加工、电火花加工等。

根据零件结构的复杂性
和功能要求，要选择一种或多种加工工艺，以达到最好的加工效果。

4.结论
传动轴是工程机械运行中的重要零部件，传动轴加工工艺设计非常重要。

传动轴加工工艺设计

传动轴加工工艺设计传动轴是机械传动中的重要部件，广泛应用于车辆、机械制造等各个领域。

传动轴的工艺设计对产品的质量、性能和寿命有着重要影响。

本文将从传动轴的材料选择、加工工艺以及质量控制等方面，详细介绍传动轴的工艺设计。

1.传动轴材料选择传动轴常用的材料有碳钢和合金钢。

在选择材料时，需要综合考虑传动轴的载荷、转速、工作环境等因素。

对于承受较大载荷和高速旋转的传动轴，应选择强度高、耐磨性好的合金钢材料。

同时，要考虑成本因素，选择性价比较高的材料。

2.传动轴的加工工艺（1）材料切削处理：传动轴的毛坯一般使用圆钢材料。

首先要对圆钢进行切削处理，去除氧化皮、毛刺和不良部分。

（2）车削加工：传动轴的主要加工工艺是车削。

车削是通过旋转切削刀具将工件加工成所需要的形状和尺寸。

在车削过程中，需要注意刀具刀片的选择、切削速度和进给速度的控制，以及表面质量的保证。

（3）热处理：传动轴的材料一般是经过热处理的。

热处理可以提高材料的硬度和强度，改善其机械性能。

常用的热处理方法有淬火、回火等。

（4）精密加工：为了提高传动轴的精度和表面质量，还需要进行精密加工。

精密加工包括滚压、研磨、车削等，通过这些加工方式可以使得传动轴的尺寸、形状和表面粗糙度等指标达到要求。

3.传动轴的质量控制（1）材料质量控制：材料的质量对传动轴的使用寿命和可靠性有着重要影响。

在材料采购过程中，需要对供应商的材料进行严格的质量检验，并与材料供应商建立质量合作关系，确保材料的质量。

（2）检验工艺：传动轴的加工精度和表面质量需要通过检验来确保。

常用的检验方法有三坐标测量、硬度测试、表面粗糙度测量等。

通过合理设置检验装置和检验方法，可以高效准确地对传动轴进行检验。

（3）质量控制体系：传动轴的加工过程需要建立完善的质量控制体系。

通过制定相关的工艺控制文件、工艺参数、工艺流程，并建立相应的工艺记录，可以确保传动轴加工过程中的质量可控。

综上所述，传动轴的工艺设计需要综合考虑材料选择、加工工艺和质量控制等各个方面。

传动轴的机械加工工艺规程设计

传动轴的机械加工工艺规程设计传动轴是一种用于传递动力和转动力的重要机械零件，它通常由材料加工而成，并且需要通过一系列机械加工工艺来完成。

设计传动轴的机械加工工艺规程是为了确保传动轴的精度和质量，保证其能够正常工作。

1.材料准备：首先需要选择适合的材料，常见的传动轴材料有碳素钢和合金钢。

材料的选择应根据传动轴的使用环境和工作要求来进行，确保传动轴具有足够的强度和硬度。

2.前期准备：在机械加工之前，需要对传动轴进行前期准备工作。

首先，要进行检查和清洁，确保传动轴的表面光滑、无划痕和氧化层。

其次，要对传动轴进行标记，以便加工过程中的定位和跟踪。

3.加工工艺选择：传动轴的机械加工涉及到多个加工过程，如车削、铣削、钻孔、锯断等。

针对不同的加工工艺，需要选择合适的机床和刀具，并确定加工过程中的参数，如刀具的进给速度、切削深度和切削速度等。

4.加工顺序：传动轴的机械加工需要按照一定的顺序进行，以保证加工过程的连贯性和高效性。

通常情况下，可以按照车削、铣削、钻削的顺序进行加工，每个工序之间要进行充分的清洗和检查。

5.检验和修整：传动轴的机械加工完成后，需要进行检验和修整工作。

检验一般包括外观检查和尺寸测量，以确保传动轴的质量和精度。

如果发现问题，需要进行修整和矫正，直到达到要求的尺寸和形状。

6.表面处理：最后，需要对传动轴进行表面处理，以提高其表面硬度和耐磨性。

常用的表面处理方法有热处理、表面喷涂和镀层等，根据传动轴的使用环境和要求来选择合适的处理方法。

综上所述，设计传动轴的机械加工工艺规程是确保传动轴质量和精度的重要步骤。

通过合理的材料选择、加工工艺选择、加工顺序、检验修整和表面处理等步骤，可以确保传动轴能够满足使用要求，并且具有较高的可靠性和耐久性。

传动轴的加工工艺及夹具设计

传动轴的加工工艺及夹具设计通常，传动轴是由轴管、伸缩套以及万向节构成，是汽车底盘的重要组成部分。

随着人们出行的频率的提高，极大地促进了汽车行业的快速发展，然而对于大多汽车购买者而言，汽车的寿命往往是购买者需要考虑的首要因素。

传动轴作为汽车的关键部件，在汽车的使用寿命中有着举足轻重的作用，因此对传动轴的加工工艺分析以及对其夹具的合理化设计研究势必成为热点。

1 传动轴结构工艺的分析传动轴轴管硬度大，使得其表面加工难度比较大，同时要求轴管表面加工精度高，因此，我们为减少加工工作量以及减轻加工难度，通常我们在设计传动轴的过程中都采取简单、合理并且易加工的机械结构，使得传动轴有良好的加工工艺性能。

万向节和伸缩套是传动轴的重要组成零件，也是加工难度较大的部分，其表面和圆弧面都是不易加工的地方。

考虑到传动轴的结构特点以及加工难易程度，因此传动轴的加工工艺性能通常需要考虑以下几个方面。

1.1 轴管上轴线平行孔的工艺性鉴于传动轴的需求量大，往往加工过程需要大批量生产，但是对于轴管而言，轴上的孔如果他们的轴线平行，我们会在尽可能的减少装夹次数的前提下，使用多把刀具在一次装夹过程中完成多道工序，尽量避免装夹误差影响孔的加工工艺性。

同时在镗孔的过程中，要求镗孔小刀可顺利通过，减少回刀时间，提高生产效率。

1.2 轴管上孔中心距大小的工艺性轴管属于回转性零件，在镗孔的过程中，当孔大小不一致时，需要换多把镗刀，或者使用组合机床，此时孔中心距的大小严重影响加工效率，孔中心距若太小，组合机床多把刀同时工作可能发生干涉，可能振动加剧，严重影响加工精度。

同若孔的形状公差需要保证，则孔中心距的大小在设计的时候必须予以重视。

1.3 轴管孔的基本布置形式轴管孔多数为通孔，同时两端与万向节连接处偶有阶梯孔，因此不同的孔径比折射出不同的工艺性能。

当孔径比大于1但是小于1.5时，属于短圆柱孔，该类孔的工艺性能较好；当孔径比大于1.5时，属于深孔，深孔的加工难度大，因此工艺性较差。

传动轴的机械加工工艺规程设计

传动轴的机械加工工艺规程设计传动轴是一种广泛应用于各种机械设备中的重要零件，其主要作用是将发动机的动力传递到其他运动部件上。

为了保证传动轴的可靠性和稳定性，机械加工工艺规程设计是非常重要的。

本文将介绍传动轴的机械加工工艺规程设计的关键步骤和注意事项。

首先，机械加工工艺规程设计的第一步是确定传动轴的材料和硬度要求。

传动轴通常由优质的合金钢制成，具有较高的强度和耐磨性。

在确定材料后，需要进行材料硬度测试，以确保符合设计要求。

接下来，需要进行传动轴的机械加工工艺流程设计。

根据传动轴的形状和尺寸，选择合适的机床和切削工艺。

传动轴通常需要进行车削、铣削、钻孔等工艺操作。

在工艺流程设计时，需要考虑到加工余量、表面质量要求和加工时间等因素。

在机械加工过程中，需要严格控制加工参数。

首先是切削速度，根据传动轴的材料和硬度确定最佳切削速度，在保证加工质量的前提下提高生产效率。

其次是进给量和切削深度，需要根据加工要求和机床能力进行合理的选择。

最后是刀具选择，选择合适的刀具类型和刀具材料，以确保切削效果和寿命。

另外，机械加工工艺规程设计还需要注意一些细节问题。

首先是加工工艺中的装夹和夹持方式，要保证传动轴在加工过程中的稳定性和精度。

其次是切削润滑，传动轴的切削润滑对于加工质量和刀具寿命有很大影响，因此需要选择合适的切削液，并严格控制切削润滑剂的用量和使用情况。

最后，机械加工工艺规程设计还需要考虑传动轴的热处理和表面处理。

热处理可以提高传动轴的强度和耐磨性，而表面处理可以提高传动轴的表面硬度和耐腐蚀性。

因此，在工艺设计中需要包含热处理和表面处理的工艺流程，并严格控制处理参数和工艺质量。

总之，传动轴的机械加工工艺规程设计是确保传动轴质量和性能的重要环节。

通过合理设计加工工艺流程、控制加工参数和细节注意事项，可以保证传动轴的加工质量和工艺稳定性，提高传动轴的可靠性和寿命。

传动轴轴的加工工艺设计规程的设计

传动轴轴的加工工艺设计规程的设计一、设计目的传动轴是机械传动装置的重要零部件，其加工工艺设计规程的设计旨在保证传动轴轴的加工质量，提高生产效率，降低生产成本，确保产品质量。

二、设计内容1.选材设计：根据传动轴使用环境的要求和承载能力，选择合适的材料，包括其化学成分、机械性能、微观结构等。

根据材料的供应渠道和成本，合理选择材料规格，减少材料切割量和浪费。

考虑材料的可塑性，选择合适的锻造温度和锻造机械设备。

2.热处理设计：根据材料性能和传动轴的使用条件，确定适当的热处理方法和参数，如淬火和回火等。

设计合理的热处理工艺流程，确保热处理后的传动轴具有良好的机械性能和耐磨性。

控制热处理过程的温度和时间，避免过热和过冷，防止产生应力和变形。

3.加工工艺设计：根据传动轴的形状和尺寸，确定合适的加工工艺，包括车削、铣削、钻削、研磨等。

设计合理的加工工艺顺序，确保加工精度和表面质量。

考虑加工余量和缺陷修复，设定合适的加工参数，如切削速度、进给量和切削深度等。

确保加工过程中的刀具和夹具的合理选择和使用。

4.检测与测量设计：根据传动轴的要求和加工精度，选择合适的检测设备和方法。

设计合理的检测步骤和顺序，确保传动轴的尺寸和形状符合设计要求。

确保检测设备的校准和使用规范，避免误差。

设计合理的测量工艺，确保测量结果的准确性，如测量点位置和测量工具的选择。

5.表面处理设计：根据传动轴的要求和使用环境，选择合适的表面处理方法，如硬质氮化、电镀和喷涂等。

设计合理的表面处理工艺过程，确保表面质量和耐腐蚀性。

控制表面处理过程的工艺参数，如温度、时间和涂料厚度等。

6.上下料与装夹设计：根据加工工艺和机械设备的要求，设计合理的上下料和装夹方式，确保加工效率和安全性。

考虑加工过程中的切削力和切削震动，选择合适的夹具和固定方式。

设计合理的装夹位置和装夹顺序，减少变形和误差。

三、设计要求1.加工工艺设计规程必须与传动轴的设计要求和生产实际相符合。

传动轴轴加工工艺规程的设计

传动轴轴加工工艺规程的设计传动轴是用于将动力传递给驱动轮或传动装置的旋转轴，其工艺设计的好坏直接影响到传动轴的质量和性能。

本文将从工艺流程、工艺参数和加工工具等方面介绍传动轴轴加工工艺规程的设计。

一、工艺流程设计传动轴加工的流程主要包括下面几个步骤：原料选型、锻造或铸造、粗加工、热处理、精加工、表面处理等。

在制定工艺流程时，需考虑到传动轴的材料、尺寸、形状、用途等因素，保证加工质量和效率。

1.原料选型：根据传动轴的工作条件和要求，选用合适的材料。

常见的材料有碳素钢、合金钢、不锈钢等。

2.锻造或铸造：将选好的原料进行锻造或铸造，得到初步形状的液压传动轴。

3.粗加工：对锻造或铸造的传动轴进行车削、铣削等粗加工，以消除锻造或铸造过程中的缺陷和余量，为后续的精加工做准备。

4.热处理：对粗加工后的传动轴进行热处理，以提高其力学性能和耐磨性。

常见的热处理方法有淬火、回火、调质等。

5.精加工：对热处理后的传动轴进行细致的加工，包括外圆磨削、内孔镗削、键槽铣削等，以达到设计要求的尺寸和形状精度。

6.表面处理：对传动轴的表面进行处理，如镀铬、镀镍等，以提高其耐腐蚀性和装配性。

二、工艺参数设计工艺参数是指在加工过程中需要控制和调整的各项参数，包括切削速度、进给速度、切削深度、背刀角、前角、刀具尺寸等。

根据传动轴的材料和加工要求，合理选择这些参数可以提高加工质量和效率。

1.切削速度：切削速度是切削工具在切削过程中的移动速度，它直接影响到切削表面的质量和加工效率。

一般根据材料的硬度和切削工具的材料来选择切削速度。

2.进给速度：进给速度是工件在加工过程中与切削工具之间的相对移动速度，它直接影响到切削屑的形状和加工表面的粗糙度。

合理选择进给速度可以提高加工质量和效率。

3.切削深度：切削深度是切削工具与工件之间的距离差，它直接影响到切削能量的大小和切削表面的粗糙度。

根据工件的材料和尺寸来选择切削深度。

4.背刀角和前角：背刀角是刀具的刀片背面与工件的接触角度，前角是刀具的刀片前面与工件的接触角度。

毕业设计(论文)传动轴工艺设计

毕业设计(论文)传动轴工艺设计如下所示是“传动轴工艺设计”的论文：摘要：本文主要介绍了一种传动轴的工艺设计方法，通过对传动轴的材料、加工方式、工艺流程等方面进行分析和研究，提出了一种高效而可靠的加工工艺，并将该工艺应用到实际的传动轴加工中。

通过对加工后的传动轴的性能和工艺参数的测试，证实了该工艺的可行性和优越性。

关键词：传动轴，工艺设计，加工方式，工艺流程第一章引言传动轴是机械传动中常用的一种零部件，广泛应用于各种车辆、机械设备中。

传动轴的质量和性能直接关系到机器设备的运转安全、可靠性和效率。

因此，传动轴的工艺设计显得尤为重要。

传动轴的工艺设计包括材料的选择、工艺流程的设计、加工精度等方面，应该坚持高效、优质、安全、节能的工艺原则。

第二章材料的选择传动轴的性能和寿命直接关系到选用材料的质量和适宜性。

从传动轴的应力特性和成本等方面出发，本文选用了优质的45钢作为传动轴的材料。

45钢具有较高的强度和硬度，可以更好地承受传动轴的工作负荷，同时成本较低，适合大规模生产。

第三章工艺流程的设计传动轴的加工工艺流程应该在保证质量、效率的前提下尽量简化。

本文将传动轴的加工工艺流程设计为以下几个步骤。

3.1 材料的切割首先，选用机床将45钢锭进行锯切，锅炉厂家中的锅炉具有锅炉管thickness· length· width· measurement 的计算方式。

将材料按照要求的长度和直径切割出来。

3.2 粗加工将切割好的材料在车床上进行粗加工，即车削出传动轴的圆柱形状，然后将两端切割成六边形，以便后续的加工，并且能够容易地进行定位。

3.3 热处理经过粗加工的传动轴需要进行热处理，使其获得适宜的强度、硬度以及延展性。

选用淬火 + 自然冷却的方法进行热处理，这种方法可以保证传动轴表面的硬度，同时还能保持一定的韧性，从而提高传动轴的使用寿命。

3.4 精加工经过热处理后的传动轴需要进行精加工，即通过切削、磨削等工艺方法对其进行精细加工。

传动轴的机械加工工艺规程设计讲解

传动轴的机械加工工艺规程设计讲解传动轴是一种将动力从发动机传递到其他部件的重要零件，其工艺规程设计对于传动轴的性能和质量至关重要。

下面将就传动轴的机械加工工艺规程设计进行详细讲解。

首先，传动轴的机械加工工艺规程设计需要考虑以下几个方面：1.加工工艺选择：需要根据传动轴的材料、工艺要求和加工设备的特点选择合适的加工工艺。

常用的加工工艺包括车削、铣削、钻削、切削、磨削等。

2.零件夹持方式设计：夹持方式的选择和设计对于保证传动轴的加工精度和几何形状至关重要。

夹具设计应考虑到零件的刚性和稳定性，以保证加工过程中的精度和质量。

3.加工工序设计：根据传动轴的设计要求，将加工过程分解为不同的工序，确定每个工序的加工方法、工艺参数和工时。

工序的设计应充分考虑到提高加工效率和保证加工质量。

4.切削刃具选用：选择合适的切削刃具对于传动轴的切削加工效果和工艺经济性具有重要影响。

刀具的选用应考虑到材料硬度、切削力和切削速度等因素，以达到高效、精度和经济的切削加工。

5.加工工艺参数确定：包括切削速度、切削深度、进给速度、冷却液的选择和使用等。

这些参数的确定需要考虑到传动轴的材料性质、切削刃具、工件形状和加工要求等因素，以保证加工过程中的质量和效率。

6.加工工艺检验和修正：在加工过程中，需要进行工艺检验来了解加工过程中的误差和偏差，以及加工后的尺寸精度和几何形状。

根据检验结果，及时对加工工艺进行修正和改进，以提高加工质量和精度。

通过以上几个方面的设计，可以确保传动轴的机械加工工艺规程符合设计要求，能够达到高精度、高效率和高质量的加工效果。

同时，该规程设计还需要考虑加工设备的特点和操作要求，以确保加工过程的安全性和操作员的安全。

传动轴轴的加工工艺规程的设计

传动轴轴的加工工艺规程的设计一、引言传动轴是汽车、机械和工程机械等设备中必不可少的零部件之一、它承载着传递力矩和旋转运动的重要功能。

传动轴的加工工艺规程设计对于确保传动轴的质量、提高生产效率和降低生产成本具有重要意义。

本文将从传动轴的加工工艺、加工设备和操作工艺等方面进行设计和规范。

二、加工工艺设计1.材料准备选用适当的材料，通常传动轴会采用碳素钢或合金钢。

材料应该具备足够的强度和韧性。

2.设计加工工艺路线根据传动轴的结构和功能要求，设计适当的加工工艺路线。

一般来说，加工工艺路线应该包括车削、铣削、热处理和精加工等工序。

3.制定车削工艺根据传动轴的形状和尺寸，选择合适的车削方法和切削参数。

应注重切削刀具的选择和刀具的刃数设计。

4.制定铣削工艺根据传动轴的结构特点，采用合适的铣削方法和切削参数。

应注重铣削刀具的选择和铣削刀具的配合。

5.制定热处理工艺传动轴常常需要进行热处理，以提高其强度和韧性。

根据材料和加工要求，设计合适的热处理工艺，包括加热温度、保温时间和冷却方式等。

6.制定精加工工艺通过磨削和抛光等精加工工艺，提高传动轴的表面质量和精度。

根据加工要求，选择合适的磨削工具和磨削参数。

三、加工设备选择根据加工工艺路线设计的要求，选择合适的加工设备。

一般来说，车床、铣床、磨床和热处理设备是传动轴加工中常用的设备。

四、操作工艺规范1.操作前应对加工设备进行检查，确保设备良好运转并符合安全要求。

2.进行切削操作时，应按照设计的车削和铣削工艺进行操作，并严格控制切削参数。

3.进行热处理操作时，应根据工艺要求控制加热温度和保温时间，并选择合适的冷却方式。

4.进行精加工操作时，应根据加工要求选择合适的磨削工具和磨削参数，并控制磨削过程中的温度和压力。

5.加工过程中应定期检查和调整设备，以确保加工质量和生产效率。

五、质量控制在加工过程中，应根据加工要求进行质量控制。

对于大批量生产的传动轴，应进行抽样检验和全面检验，保证产品质量。

机床传动轴制造工艺规程设计

机床传动轴制造工艺规程设计一、工艺概述机床传动轴是机床的重要部件之一，其制造质量直接影响到整个机床的性能和使用寿命。

本工艺规程旨在设计出一套科学合理、操作简便、质量稳定的机床传动轴制造工艺。

二、材料准备1. 材料选择：根据传动轴的使用环境和要求选择相应的材料，一般采用优质碳素结构钢或合金钢。

2. 材料检验：对所选材料进行化学成分分析、力学性能测试等检验。

三、加工工艺1. 粗加工：将所选材料切割成符合尺寸要求的铸坯，并进行粗车、粗铣等初步加工。

2. 中间加工：对粗加工后的铸坯进行中间加工，包括车削、镗孔等。

3. 热处理：对中间加工后的零件进行热处理，包括淬火和回火，以提高零件硬度和强度。

4. 精密加工：对经过热处理后的零件进行精密加工，包括车削、铣削、磨削等多道程序。

5. 表面处理：对精密加工后的零件进行表面处理，包括抛光、喷砂等。

四、质量检验1. 外观检验：对传动轴的外观进行检查，包括尺寸、形状、表面光洁度等。

2. 力学性能检验：对传动轴进行力学性能测试，包括硬度、强度等。

3. 热处理效果检验：对经过热处理的传动轴进行金相组织分析，以确定热处理效果是否达到要求。

五、工艺控制1. 工艺流程控制：严格按照规定的工艺流程进行加工操作。

2. 加工质量控制：根据加工要求和产品质量标准，采取相应的加工措施和检测手段保证加工质量。

3. 环境卫生控制：保持生产现场干净整洁，防止污染和交叉感染。

六、安全注意事项1. 在操作过程中必须佩戴防护用品，如手套、眼镜等。

2. 严格遵守机床操作规程，确保操作过程中不发生意外事故。

3. 在使用化学药品时，必须注意防护措施，避免对人体造成伤害。

七、工艺改进1. 采用先进的数控机床进行加工，提高加工精度和效率。

2. 引进新型材料，以提高传动轴的使用寿命和性能。

3. 采用新型表面处理技术，以提高传动轴的表面质量和耐腐蚀性。

八、总结本工艺规程设计了一套完整的机床传动轴制造工艺流程，并对加工过程中的质量检验和安全注意事项进行了详细说明。

传动轴加工工艺设计

机械制造工艺学课程设计--传动轴加工工艺设计班级：指导老师：组员：传动轴机械加工工艺轴类零件是常见的典型零件之一。

按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。

它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。

台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。

下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。

1．零件图样分析图A-1图A-1所示零件是减速器中的传动轴。

它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。

轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配3机械制造工艺学课程设计时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。

根据工作性能与条件，该传动轴图样(图A-1)规定了主要轴颈M，N，外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。

这些技术要求必须在加工中给予保证。

因此，该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。

毛坯图2．确定毛坯该传动轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。

本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm的热轧圆钢作毛坯。

3．确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。

由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高，表面粗糙度Ra 值(Ra=0.8 um)较小，故车削后还需磨削。

外圆表面的加工方案(参考表A-3)可为：粗车→半精车→磨削。

5机械制造工艺学课程设计4．确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。

由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线A-B均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。
