压力检测仪表ppt课件精选全文

压力检测仪表ppt课件精选全文
阿基米德的启示
两千多年以前,希腊学者阿基米德为了 鉴定金王冠是否是纯金的,要测量王冠的体 积,冥思苦想了很久都没有结果。一天,他 跨进盛满水的浴缸洗澡时,看见浴缸里的水 向外溢,他忽然想到:
物体浸在液体中的体积,不就是物体排 开液体的体积吗?
课堂教学展示 进 行 新 课
知识点一 探究浮力的大小
演示
课堂教学展示 随 堂 演 练
1.把两个物重相同的实心铁球和铝球,浸没
在水中,它们受到的浮力( B )。
A.相等
B.铝球的比铁球大
C.铝球的比铁球小 D.浮力都等于重力
2.如图所示,体积相同,密度不同的铅球、铁球、铝
球浸没在水中不同深度的地方,则( C )
A.铝球受到的浮力最大,因为 它浸入液体的深度最大
水面相比(不计塑料袋和细线的重量)( A )。
A.比烧杯中的水面高 B.比烧杯中的水面低 C.与烧杯中的水面相平
F浮=9-6=3N F浮<G,水袋漂浮
D.无法判断高低
课后反馈总结 布 置 作 业
1.从课后习题中选取; 2.完成练习册本课时的习题。
课后反馈总结 想 想 做 做
通过图示的操作,体验“物体排开液体的体积越大, 它所受的浮力就越大”这个结论。(见教材P53)
②压力差法:F浮= F向上-F向下 压力差是浮力产生的原因,浮力的实质 是液体对物体各个表面压力的合力。
③称重法:F浮= G-F拉 用测力计测出物体的重力G,读出物体浸入在 液体中时测力计的示数F拉,二者的差值即物体 受到的浮力。
例题1
某同学在实验室里将体积为1.0×10-3m3的实心正方体木 块放入水中,如图所示,静止时,其下表面距水面0.06m。请 根据此现象和所学的力学知识,计算出两个与该木块有关的物 理量。(不要求写计算过程,g取10N/kg) (1)________; (2)______

压力检测方法与仪表培训课件-新版.ppt

压力检测方法与仪表培训课件-新版.ppt

检测放大 机构
4—轴封膜片 5—主杠杆 6—过载保护片 7—静压调整螺钉
8—矢量机构 9—零点迁移弹簧
反馈 机构 10—平衡锤 11—量程调整螺钉
12—检测片(衔铁)
13—差动变压器 14—副杠杆
15—放大器 16—反馈动圈
17—永久磁钢 18—电源 19—负载
20—调零弹簧
测量机构
压力检测最方新文法档 及仪表
电子线路板:对信号进行修正,线性化处理---D/A转换-- 4~20mA信号
压力检测最方新文法档 及仪表
传感膜头 A/D转换器
温度 传感器
传感膜头内存 修正系数 膜头信号
电容 传感器
3051C型智能变送器原理图
电子线路板
微处理器 传感器线性化 重设量程 诊断 工程单位 通信
电子板内存 量程值 变送器组态信息
压力检测方法与仪表
最新文档
主要内容
液柱测压法
压力检测方法 弹性变形法
电测压力法
弹簧管压力表 霍尔式压力表 差压(压力)变送器
压力检测仪表 力平衡式压力变送器
微位移式变送器 智能差压(压力)变送器
压力检测最方新文法档 及仪表
压力的基本概念
垂直而均匀地作用在单位面积上的力
F S
VH K H IB
压力检测最方新文法档 及仪表
压力检测仪表 霍尔式压力表
霍尔片 + 弹簧管
磁钢
弹簧管
霍尔片
VH Kx
K——霍尔式压力传感器输出系数 χ——自由端霍尔元件的位移量
压力检测最方新文法档 及仪表
差压(压力)变送器
作用:将各种物理量转换成统一的标准信号
差压变送器 力平衡式变送器 位移平衡式变送器

压力表以及压力变送器PPT课件

压力表以及压力变送器PPT课件

弹簧管压力表
14
第14页/共50页
(3)弹簧管的材料
因被测介质的性质和被测压力的高低而不同: ①被测压力小于20Mpa时,采用磷青铜; ②被测压力大于20Mpa时,采用不锈钢、合金钢 ③测量氨气压力时,为防腐蚀采用不锈钢; ④测乙炔时,不得用铜质弹簧管; ⑤测氧气时,弹簧管不得沾有油脂或用有机材料附件,
9
第9页/共50页
10
第10页/共50页
(1)单圈弹簧管压力表结构及原
理 接仪表指针
弹簧管:感受压力,形变产生位移,
带动拉杆移动。 拉杆:当弹簧管产生形变位移时, 拉杆跟随其移动,它的另一端与扇 形齿轮相连。
油丝
弹簧 管
扇形齿轮:放大弹簧管的位移,在 拉杆带动下,驱动中心齿轮。
中心小齿轮:相连在仪表轴心内, 在圆柱齿轮轴上装有指针,随扇形 齿轮带动旋转,从而驱动指针。 油丝:油丝的弹性拉紧圆柱齿轮 (中 心小齿轮)以消除齿间啮合间隙。
第5页/共50页
第6页/共50页
二、弹性式压力仪表
常用弹性元件
弹性元件是弹性式压力仪表的测压敏感元件,是压力-位 移转换元件,工业上常用的弹性元件有膜片、膜盒、波纹管 和弹簧管,结构如图所示。
(a)单圈弹簧管(b)多圈弹簧管 (c)膜片 (d)膜盒 (e)波纹管
图 弹性元件结构图
7
第7页/共50页
以防出现爆炸危险。 ⑥测量含硫介质压力时,采用
OCr15Ni40MoCuTiA1B弹性合金材料
15
第15页/共50页
(4)弹簧管压力表的类型
弹簧管压力表的规格很多。 • 按其精度等级可分为:精密压力表(0.16、0.2、0.25
级)、标准压力表(0.35、0.4级)、普通压力表 (0.5、1.0、1.5、2.5级)等; • 按其用途可分为:氧气压力表、氨用压力表、车用压力 表等; • 按显示及信号方式分:电接点压力表、远传压力表等。 • 按功能分:耐振压力表、耐腐蚀压力表。

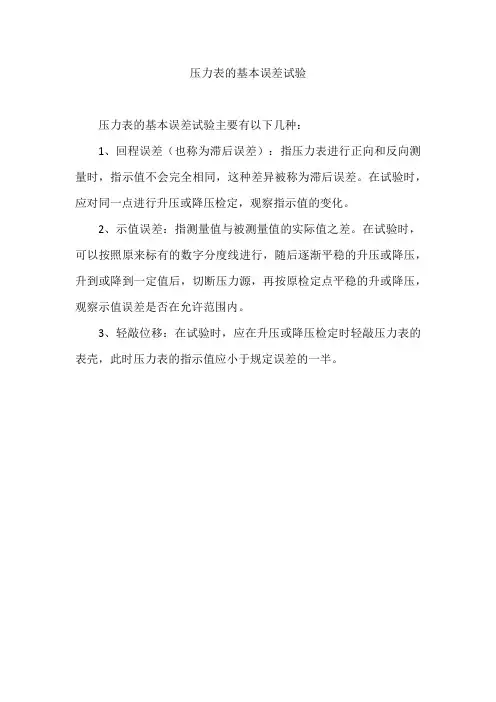

压力表的基本误差试验

压力表的基本误差试验

压力表的基本误差试验
压力表的基本误差试验主要有以下几种:
1、回程误差(也称为滞后误差):指压力表进行正向和反向测量时,指示值不会完全相同,这种差异被称为滞后误差。

在试验时,应对同一点进行升压或降压检定,观察指示值的变化。

2、示值误差:指测量值与被测量值的实际值之差。

在试验时,可以按照原来标有的数字分度线进行,随后逐渐平稳的升压或降压,升到或降到一定值后,切断压力源,再按原检定点平稳的升或降压,观察示值误差是否在允许范围内。

3、轻敲位移:在试验时,应在升压或降压检定时轻敲压力表的表壳,此时压力表的指示值应小于规定误差的一半。

压力检测方法仪表25页PPT

压力检测方法仪表25页PPT
压力检测方法仪表
6













7、翩翩新 来燕,双双入我庐 ,先巢故尚在,相 将还旧居。
8













9、 陶渊 明( 约 365年 —427年 ),字 元亮, (又 一说名 潜,字 渊明 )号五 柳先生 ,私 谥“靖 节”, 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
16.03.2021
压力检测方法及仪表 持续更新●▂●欢迎收藏 学而不思 则罔 思而不学则殆
10
一、弹簧管压力表
1、结构 2、使用 3、安装
刻度盘 游丝
中心齿轮 弹簧管
指针 扇形齿轮
16.03.2021
接头
压力检测方法及仪表 持续更新●▂●欢迎收藏 学而不思 则罔 思而不学则殆
拉杆 调整螺钉
11
二、差压(压力)变送器
文 家 。汉 族 ,东 晋 浔阳 柴桑 人 (今 江西 九江 ) 。曾 做过 几 年小 官, 后辞 官 回家 ,从 此 隐居 ,田 园生 活 是陶 渊明 诗 的主 要题 材, 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
2
U形管压力计
持续更新●▂●欢迎收藏 学而不思
16.03.2021
则罔 思而不学则殆
6
➢2、利用弹性变形原理
测量原理
将被测压力转换成弹性元件变形的位移
P
P
弹簧管式弹性元件

《普通压力表检定》课件

《普通压力表检定》课件

压力表误差过大
01
总结词
压力表误差过大可能是由于多种原因引起的,如压力表内部机件磨损、
管道内存在空气等。
02 03
详细描述
压力表误差过大表现为指针指示的压力值与实际压力值相差较大。这可 能是由于压力表内部机件磨损,导致机件配合松动或间隙增大。此外, 管道内存在空气也可能导致误差过大。
解决方案
检查压力表内部机件是否磨损,如有需要可进行更换或修理。同时,检 查管道内是否存在空气,如有空气需进行排空处理。对于误差过大的压 力表,可以考虑进行重新检定或校准。
检定过程中的安全问题
01
02
03
04
确保压力表的连接处紧固,无 泄漏现象。
在检定过程中,要特别注意安 全阀和放空阀是否正常工作。
避免在压力表检定过程中进行 不必要的操作,以免影响检定不要 私自拆卸或调整压力表。
检定后的维护与保养
将压力表清洁干净,保持干燥。
05
实际应用案例分析
工业压力表的检定案例
总结词
工业压力表在生产过程中起着至关重要的作用,其准确性直接关系到生产安全和 产品质量。
详细描述
某化工厂因为压力表失准,导致反应釜压力过高,引发了泄漏事故。这起事故不 仅造成了环境污染,还对工厂的声誉和经济效益产生了严重影响。通过检定工业 压力表,可以及时发现并纠正误差,确保生产安全和产品质量。
密封性检查
检查压力表各连接处是否严密, 无泄漏现象。
防水性能测试
对压力表进行防水性能测试,确保 在一定水压下无渗漏。
防震性能测试
对压力表进行防震性能测试,确保 在一定冲击力下无松动或损坏。
压力表的校准与调整
校准
根据国家计量检定规程,定期对 压力表进行校准,确保其准确性

压力表校验ppt文档

压力表校验ppt文档

二、校验操作 此处螺丝
操作步骤
二、校验操作
4、注意事项:
A、标准仪器与压力表使用液体为工作介质时,它们 的受压点应基本上在同一水平面上。如不在同一水 平面上,应考虑由液柱高度差所产生的压力误差
B、压力表的示值应按分度值的1/5估读。
5、检验结果的处理:
A、检定合格的压力表,发给“检定证书”,证书上 给出合格的准确度等级。用于强制检定的压力表并 附有封印标记。
二、校验操作
操作步骤
二、校验操作
操作步骤
二、校验操作
3、操作步骤:
A、装好标准压力表与被校验压力表
B、打开截止阀,泄压阀,确保无压力;关闭泄压阀, 手按加压把手缓慢加压,当压力缓慢上升至整数刻 度时,观察两表读数并记录。当加压到一定程度是 需要用调压阀对压力进行调节,数值一直记录到被 校验压力表最大刻度。
压力表校验
一、基础知识
一、基础知识
5 什么是法定计量机构? 答:负责在法制计量领域实施法律和法规的机构。法定 计量机构可以是政府机构也可以是国家授权的其它机 构,其主要任务是执行计量控制。计量控制是通过计 量器具控制,计量监督和计量评审予以实施。
6 我国法定计量机构包括哪些单位?
答:1.国务院计量行政部门2.地方各级人民政府计量行 政部门3.各级计量行政部门设计的计量检定机构4.各级 计量行政部门授权的计量检定机构5.各级计量行政部门 授权建立社会公用计量标准,授权进行定型鉴定和样 机试验的技术机构,在其授权的工作范围内也属法定 计量机构。
B、检定不合格的表,发给“检定不合格通知书”, 并注明不合格项目和内容。
操作步骤
二、校验操作
检定记录填写A、允许误差= Nhomakorabea确度 等级*压力表最大量 程/100

压力测量仪表校验PPT学习教案

压力测量仪表校验PPT学习教案
第14ቤተ መጻሕፍቲ ባይዱ/共16页
4.2、投运后易出现的问题及处理方法:
出现的问题
测点在画面显 示坏点
液位指示不准 或跳变
流量指示不准 或跳变
原因
处理方法
1.变送器接线问题; 2.变送器膜盒损坏导致变送器 不能正常工作;
3.DCS卡件保险烧坏。
1.检查变送器的接线是否正确,是否有 正负接反、通道接错、虚接及接地现象。
在起炉过程中,变送器未进 行正常投运,管道内有污物 或空气导致差压值不准,使 变送器显示不准或跳变
打开排污门,冲洗导压管,排除掉导压 管内的污物和空气,进行正常投运。
变送器不能正 环境温度过低使导压管冻住, 及时加装伴热线和保温箱,保证变送器
常工作或损坏 从而损坏变送器膜盒
正常工作。
第15页/共16页
环境温度:20℃±5℃,每10min变 化不大于1℃。
相对湿度:45%~75%。
使用电源:DC 24V±1% 。
压力变送器所处环境应无影响输出 稳定的机械振动。
电动压力变送器周围除地磁场外, 应无影响其正常工作的外磁场。
检定设备第和6页被/共1检6页 变送器为达到热平 衡,必须在检定条件下放置2h。
压力测量仪表校验
会计学
1
下图为压力变送器的原理框图
第1页/共16页
压力变送器按原理可分为电容式、谐振式、压阻式、力 (力矩)平衡式、电感式和应变式等。目前现场用的最 多的是电容式压力变送器。
第2页/共16页
二、作业前的条件和准备
2.1、检定设备、工具 2.1.1、标准仪器及配套设备(详见表2.1.1) 2.1.2、工具(详见表2.1.2) 2.1.3、标准仪器的检定
小于压力变送器最大允许误差的1/10~1/20为限。判断压力变送器是否 合格应以舍入以后的数据为准。 3.3.4、回差的检定:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PPT课件
19
为正值,随压力的增加而逐渐增大时,将调整螺钉向右移, 降低传动比。当被检表的误差为负值,并随压力的增加而 逐渐增大时,将调整螺钉向左移,增大传动比。②非线性 误差的调整:当弹簧管式压力表的示值误差随着压力的增 加而不成比例地变化,这种误差叫非线性误差。改变拉杆 和扇形齿轮的夹脚,可以调整非线性误差。调小拉杆与扇 形齿轮的夹角,指针在前半部分走到快,指针在后半部分 走的慢。调大拉杆与扇形齿轮的夹角,指针在前半部分走 到慢,指针在后半部分走的快。拉杆与扇形齿轮夹角的调 整可通过转动机芯来达到。非线性误差的具体调整,要视 误差的情况而确定。通常情况下应先将仪表的非线性误差 调成现行误差,然后再调整线性误差。为此,一般情况下 调整拉杆与扇形齿轮的夹角,与调整调节螺钉的位置配合 进行的。
PPT课件
20
压力表 的结构 及调整 方法。
PPT课件
21
d) 轻敲位移: 对每一检定 点,在升压 (或降压) 和降压(或 升压)检定 时,轻敲表 壳后引起的 示值变动量 均应符合要 求。
d) 读数部分:表玻璃应无色透明,不应有妨碍读数的缺陷 和损伤;分度盘应平整光洁,各标志应清晰可辨;指针 指示端应能覆盖最短分度线长度的1/3或2/3;指针指示 端的宽度应不大于分度线的宽度。
e) 准确度等级应为:1、1.6、2.5、4.
f) 零位:带有止销的压力表,再无压力或真空时,指针应 紧靠止销,缩格应不超过表1规定的允许误差绝对值。
PPT课件
12
5. 安装标准表及被校表:
• 将标准表安装在校验台的左侧,被校表安装在校验台的 右侧;
PPT课件
13
• 注:安装时不能用力拧压力表表壳,应用一只扳手卡住压 力表底座,另一只扳手卡住活动锁母锁紧压力表;用力应 适度,不能太猛,且标准表和被校表的受压点应基本在同 一水平面上。
PPT课件
PPT课件
17
f) 检测完毕后,外旋手轮,缓慢降压至零,并打开油杯阀 使之与大气相通,检查指针是否回零
PPT课件
18
7. 检定点校验:
a) 校验点:弹簧管压力表校验时检定点数应补少于5点, 且刻度应均匀分布。
b) 示值误差:对每一检定点,在升压(或降压)和降压 (或升压)检定时,轻敲表壳前、后的示值与标准器的 示值之差均应符合要求。
四、依据标准
• JJG52-1999 弹簧管式一般压力表、压力真空表、 和真空表检定规程
PPT课件
4
压 力 表 的 结 构
PPT课件
5
五、计量性能要求
• 压力表的准确度等级和允许误差 • 压力表的准确度等级和允许误差及其关系见表1:
表1
准确度等 级
允许误差/%(按量程的百分数计算)
零位
测量上限的
2. 准备校验仪器仪表及工具: a) 压力标准器(活塞式压力计、精密压力表或压力模块) b) 辅助设备(压力校验器、真空校验器;手掀泵、电动泵、
PPT课件
8
真空泵、油--气、油--水隔离器;电接点信号发讯设备。
注:标准仪表的选择:标准表的量程应为被校表量程的4/3;精度等级应 不小于被校表精度的1/3;当标准表为智能压力模块时其允许误差 应为被校表允许误差的1/3~1/10)
3. 弹簧管压力表按功能不同分为指示式压力表、 电接点压力表和远传压力表等。这类仪表的特 点是结构简单,结实耐用,测量范围宽,是压 力测量仪表中应用最多的一种。
PPT课件
3
三、适用范围
• 适用于测量范围上限为(-0.1—60)MPa系列弹簧管 式一般压力表、压力真空表的首次检定、后续检定 和使用中检验。
c) 工具(扳手、螺丝刀、起针器)
PPT课件
9
3. 卫生清理:
• 压力表在校验前应先将压力表表面的油污及灰尘清理干 净。
PPT课件
10
Байду номын сангаас
4. 外观检查: a) 零部件装配牢固、无松动现象。 b) 新制造的压力表涂层应均匀光洁,无明显剥落现象。
PPT课件
11
c) 分度盘应有如下标志:制造单位或商标;产品名称;计 量单位和数字;计量器具制造许可证标志和编号;真空 应有“-”号或“负”字;准确度等级;出厂编号。
压力表的校验及维修
PPT课件
1
一、目的
了解弹簧管式一般压力表、压力真空表的检 定方法和活塞式压力计的操作程序;用于检定工 程用(-0.1~60)MPa系列弹簧管式一般压力表。
PPT课件
2
二、概述
1. 压力表主要用于液体、气体与蒸汽压力和真空 的测量;
2. 压力表的工作原理是弹簧管在压力和真空作用 下,产生弹性变形引起管端位移,其位移通过 机械传动机构进行放大,传递给指示装置,再 由指针在刻有法定计量单位的分度盘上指出被 侧压力或真空量值。
带止销 不带止销 (90-100)%
其余部 分
1
1
±1
±1.6
±1
1.6(1.5) 1.6
±1.6 ±2.5
±1.6
2.5
2.5
±2.5 ±4
±2.5
4
4
±4
±4
PPT课件
±4 6
1. 示值误差 在测量范围内,示值误差应不大于表1所规定的允许
误差。 2. 回程误差
在测量范围内,示值误差应不大于表1所规定的允许 误差绝对值。 3. 轻敲位移
c) 回程误差:对同一检定点,在升压(或降压)和降压 (或升压)检定时,轻敲表壳后示值之差应符合要求。
*注:压力表误差的调整方法:①线性误差的调整:当弹簧 管式压力表的示值误差随着压力的增加成比例地增加时, 这种误差叫线性误差。产生线性误差的原因主要是传动 比发生了变化,只要移动调整螺钉的位置,改变传动比 就可将误差调整到允许的范围内。当被检表的误差
轻敲表壳后,指针示值变动量应不大于表1所规定的 允许误差绝对值的1/2。 4. 指针偏转平稳性
在测量范围内,指针偏转应平稳,无跳动和卡住现 象。
PPT课件
7
六、压力表的校验
1. 校验环境条件:
名称
温度
湿度 外磁场 防震 防干扰 防尘 放腐蚀 影响
要求 20±5℃ 85% 无磁场 防震 防干扰 防尘 放腐蚀
14
6. 耐压试验:
a) 利用压力校 验台的可调 脚校准平衡;
b) 打开油杯, 向外旋出手 轮,使手摇 泵的缸体充 满油液;
PPT课件
15
c) 关闭油 杯阀, 打开截 止阀, 向内旋 转手摇 泵产生 初压;
PPT课件
16
d) 继续内 旋手轮 使压力 达到被 校表的 满量程, 关闭截 止阀耐 压3min;
