东 南 大 学 考 试 卷（ A 卷）课程名称 现代光学基础 考试学期 12-13-2 得分 适用专业 考试形式 闭卷 考试时间长度 120分钟一．选择和填空题(共18题，共36分，每题二分) 1．一个用折射率n=1.75的玻璃做成的凸透镜放入以下哪种介质中时, 其焦距最长 ( ) A. n=1.的空气 B. n=1.33的水 C. n=1.58的苯胺 D. n=1.45的油 2．如果你有如下四种透镜,你会选用哪二种以组成放大倍数尽量大的伽利略望远镜,以便现场观看体育比赛.( )和( ) A. 像方焦距=5厘米的凸透镜 B. 像方焦距=10厘米的凸透镜 C. 像方焦距=1厘米的凸透镜 D. 像方焦距= －1厘米的凹透镜 3．做实验时,如果想用一单色自然光获得圆偏振光，应选用以下哪二种器件.( ) 和（ ） A. 1/4波片 B. 偏振片 C. 1/8波片 D. 1/2波片 4．做夫琅和费圆孔衍射实验时,如果将圆孔的直径增加一倍,则爱里斑中心位置的光强将 ( ) A.为原来的二倍 B.为原来的四倍 C.为原来的八倍 D.为原来的十六倍 5．将波长为λ的单色光从空气垂直入射到折射率为n 的透明介质膜上，要使反射光得到加强，薄膜的厚度最少应为( ) A.λ/4n ； B.λ/2n ； C.λ/4； D.λ/2。
6. 一块衍射光栅总宽为3cm ，以波长为600nm 的光垂直照射，第二级主极大出现于衍射角为300处。
则光栅的总刻度线数为 （ ）A. 1.25×104B. 2.5×104C. 6.25×103D. 9.48×1037．某种透明媒质对于空气的临界角(指全反射)等于45°，光从空气射向此媒质时的布儒斯特角是 ( )A. 35.3°；B. 40.9°；C. 45°；D. 54.7°8．在杨氏双缝干涉实验中，若单色光源S到双缝S1和S2的距离相等，则观察屏上中央明条纹位于图中O处，现将光源S向下移动到示意图中的S’位置，则( )A. 中央明纹向上移动，且条纹间距增大；B. 中央明纹向上移动，且条纹间距不变；C. 中央明纹向下移动，且条纹间距增大；D. 中央明纹向下移动，且条纹间距不变。
机械设计基础试题及答案
机械设计基础试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，通常所说的“三面投影”指的是（）。
A. 正视图、侧视图、俯视图B. 正视图、侧视图、轴测图C. 正视图、侧视图、剖视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，下列哪个因素不是影响材料疲劳强度的主要因素？（）A. 材料的表面粗糙度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：D3. 机械设计中，下列哪个选项不是齿轮传动的特点？（）A. 效率高B. 传动比准确C. 传动平稳D. 传动距离远答案：D4. 以下关于轴承的描述，哪项是不正确的？（）A. 轴承是用于减小摩擦的装置B. 轴承可以承受径向负荷C. 轴承可以承受轴向负荷D. 轴承可以承受任意方向的负荷答案：D5. 在机械设计中，下列哪个选项不是滚动轴承的类型？（）A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，下列哪些因素会影响零件的疲劳强度？（）A. 材料的表面粗糙度B. 零件的尺寸C. 零件的表面处理D. 零件的应力集中答案：A、C、D2. 机械设计中，下列哪些因素会影响齿轮的寿命？（）A. 齿轮的材料B. 齿轮的加工精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：A、B、C、D3. 在机械设计中，下列哪些措施可以提高轴承的寿命？（）A. 选择适当的轴承类型B. 确保轴承的润滑C. 避免轴承的过载D. 定期更换轴承答案：A、B、C4. 机械设计中，下列哪些措施可以减少摩擦？（）A. 选择低摩擦系数的材料B. 增加接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑答案：A、C、D5. 机械设计中，下列哪些因素会影响联轴器的使用寿命？（）A. 联轴器的材料B. 联轴器的安装精度C. 联轴器的润滑D. 联轴器的工作环境答案：A、B、C、D三、填空题（每题2分，共20分）1. 机械设计中，常见的传动方式有____、____、____、____。
机械设计基础期末试卷及答案A卷(2020年10月整理).pdf
得分 评卷人 复查人 三．分析题 （每小题 6 分，共 12 分）
1．已知在某二级直齿圆锥齿轮——斜齿圆柱齿轮传动中，1 轮为驱动轮，3 轮的螺旋线 方向如图所示。为了使 II 轴轴承上所受的轴向力抵消一部分，将各轮轴向力 Fa1、Fa2、 Fa3、Fa4 的方向，4 轮的螺旋线方向和 1 轮的转动方向标在图中。（6 分）
故意涂改、乱 请
写的，考试成
勿 超
绩视系为无别效。 过 １．平面机构中，两构件通过点、线接触而构成的运动副称为
Байду номын сангаас
。
此 ２．在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性
密 称为
。
封 线
３．在棘轮机构中，当摇杆作连续的往复摆动时，棘轮便得到单方向
转动。
专业
， ４．滚子链传动中，链节距越
Y=0.87。（13 分）
《 机械设计基础 》试卷第!语法错误，*页（共6页）
2
《 机械设计基础 》 试卷第4页（共6页）
14 数控（机械设计基础）A 卷试题参考答 案
一、填空题：
1、高副；2、急回特性；3、间歇；4、大；5、大；6、最小
齿数；7、疲劳破坏；8、转；9、轴的扭转；10、轴的直径；11、
14．得在分单向运评转卷的人齿轮上复，查如人果齿轮的弯曲疲劳强度不够，首先出现疲劳裂纹的部位是
（
）。
A、受压侧的节线部分
B、受压侧的齿根部分
C、受拉侧的节线部分
D、受拉侧的齿根部分
15．对于小型、低速或间歇运转的不重要的滑动轴承，应采用的润滑方式是（
）。
A、人工供油润滑
B、压力润滑
C、浸油润滑
D、滴油润滑
机械设计基础试题及答案解析
A卷一、简答与名词解释（每题 5 分，共70分）1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。
平面自由构件的自由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。
原动件数目＜自由度，构件运动不确定；原动件数目＞自由度，机构无法运动甚至构件破坏。
6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。
α＋γ≡ 90 。
压力角（传动角）越小（越大），机构传力性能越好。
偏置曲柄滑块机构的最小传动角γmin 发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ' =0）。
在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。

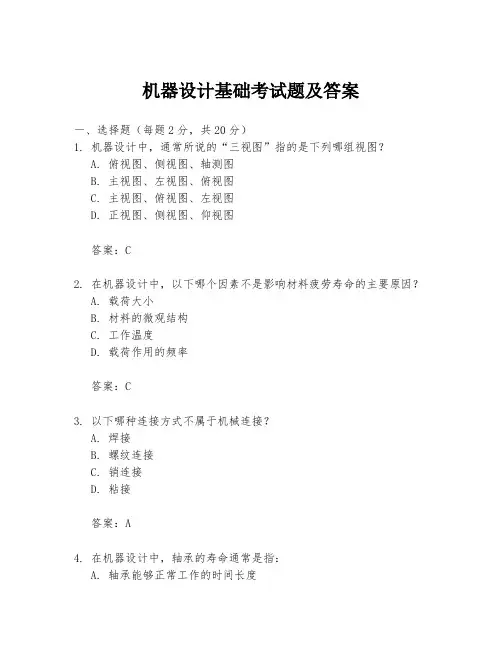

机器设计基础考试题及答案
机器设计基础考试题及答案一、选择题（每题2分，共20分）1. 机器设计中，通常所说的“三视图”指的是下列哪组视图？A. 俯视图、侧视图、轴测图B. 主视图、左视图、俯视图C. 主视图、俯视图、左视图D. 正视图、侧视图、仰视图答案：C2. 在机器设计中，以下哪个因素不是影响材料疲劳寿命的主要原因？A. 载荷大小B. 材料的微观结构C. 工作温度D. 载荷作用的频率答案：C3. 以下哪种连接方式不属于机械连接？A. 焊接B. 螺纹连接C. 销连接D. 粘接答案：A4. 在机器设计中，轴承的寿命通常是指：A. 轴承能够正常工作的时间长度B. 轴承从开始使用到第一次出现故障的时间C. 轴承从开始使用到第一次大修的时间D. 轴承从开始使用到完全不能使用的时间答案：B5. 以下哪种机构不适用于实现远距离传动？A. 齿轮机构B. 带传动C. 链传动D. 螺旋传动答案：D6. 机器设计中，静平衡主要适用于哪种类型的回转件？A. 惯性大的回转件B. 工作速度高的回转件C. 只产生纯径向力的回转件D. 质量分布不均匀的回转件答案：C7. 在机器设计中，以下哪个参数不是齿轮设计时需要考虑的？A. 模数B. 齿数C. 齿宽D. 材料的弹性模量答案：D8. 以下哪种材料不适合用于制造承受高载荷的齿轮？A. 碳钢B. 合金钢C. 铸铁D. 铝合金答案：D9. 在机器设计中，以下哪个因素对联轴器的选型影响最大？A. 扭矩大小B. 工作环境的温度C. 轴的对中精度D. 轴的转速答案：C10. 在机器设计中，以下哪种润滑方式不属于边界润滑？A. 飞溅润滑B. 油浴润滑C. 滴油润滑D. 循环润滑答案：A二、填空题（每空2分，共20分）11. 机器设计中，通常将材料分为金属材料、________和________三大类。
答案：无机非金属材料、有机材料12. 机器的传动效率是指________与________的比值。
答案：有用功、输入功13. 机器设计中，为了提高轴的疲劳强度，常采用________和________的热处理方法。
机械设计基础试题(含答案)
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。
机械设计基础考试题库及答案
机械设计基础考试题库及答案导言：机械设计基础是机械工程专业的核心课程之一。
为了帮助学生更好地掌握机械设计基础知识，本文将提供一份机械设计基础考试题库及答案。
这些题目涵盖了机械设计基础的各个方面，并按照合适的格式进行编排。
一、选择题1. 机械设计中的CAD是指什么？A. Computer-Aided DraftingB. Computer-Aided DesignC. Computer-Aided DeviceD. Computer-Assisted Discipline答案：B2. 下面哪个参数不属于机械设计中的尺寸参数？A. 直径B. 长度C. 速度D. 壁厚答案：C3. 在机械设计中，材料的强度指的是什么？A. 材料的刚度B. 材料的韧性C. 材料的抗变形能力D. 材料的电导率答案：C4. 机械设计中常用的传动方式不包括以下哪种？A. 齿轮传动B. 带传动C. 链传动D. 蜗杆传动答案：D5. 机械设计中的剪切应力是指什么？A. 外力对物体的拉伸作用B. 外力对物体的挤压作用C. 物体内部相对面的滑动作用D. 物体内部相对面的剥离作用答案：C二、填空题1. 在机械设计中，____是指设计物体承受的外部力和内部应力，以及物体在作动机构作用下运动时的速度、加速度、位移等。
答案：运动载荷2. 整体设计是以____为中心，设计具有一定功能的机械产品。
答案：系统3. 在机械设计中，____是指将连续对象分解为有限多个部分以进行分析的方法。
答案：离散化4. 在机械设计中，高强度螺栓的紧固力与其____成正比。
答案：预紧力5. 机械设计中常用的材料强度指标是____。
答案：屈服强度三、简答题1. 请简要介绍机械设计过程包括哪些基本步骤？答：机械设计过程包括问题确认、需求定义、方案设计、详图设计、制造、检验这几个基本步骤。
首先，需要明确设计问题并确认需要解决的需求。
然后，进行方案设计，确定设计的整体结构和关键部件。
《机械设计基础》试卷、答案及评分标准(doc 9页)
《机械设计基础》试卷、答案及评分标准（doc 9页）东莞理工学院（本科）试卷（A 卷）2007 --2008学年第 一 学期《机械设计基础》试卷参考答案及评分标准一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”） 1、(×)对心曲柄滑块机构具有急回运动特性。
2、(√)一对渐开线斜齿轮传动在端面上相当于一对渐开线直齿轮传动。
3、(×)同一公称直径的粗牙螺纹较细牙螺纹自锁性能好。
4、(×)滚子链链节数应尽量取奇数。
5、(×)深沟球轴承只能承受纯径向载荷。
二、选择填空题（共10分，每空2分）1、齿轮传动中，若主动轮1和从动轮2的材料不同，工作时小齿轮和大齿轮的齿面接触应力为 C 。
A ．21H H σσ>； B ．21H H σσ<； C ．21H H σσ=。
2、自行车的前轴是 A 。
A ．心轴；B ．转轴；C ．传动轴。
3、键的剖面尺寸通常是根据D 按标准选择。
A. 传递转矩的大小；B. 传递功率的大小；C. 轮毂的长度；D. 轴的直径。
1、（10分）计算图2所示两个机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度和虚约束，请在图上示出。
（a 、b 各5分）解：a) （指出复合铰链、局部自由度和虚约束各得0.5分）H L P P n F --=2319273-⨯-⨯=2= （计2.5分）机构自由度数等于原动件数，且大于零，故机构具有确定的相对运动。
（计1分）b) （指出局部自由度得和虚约束各得0.5分）H L P P n F --=2318263-⨯-⨯=1= （计3分）机构自由度数等于原动件数，且大于零，故机构具有确定的相对运动。
（计1分）2、（6分）在图3所示定轴轮系中，已知： ,151=z ,252=z ,152'=z,303=z ,15'3=z ,304=z ),(2'4右旋=z ，065=z ，025'=z 构件5’和6分别为渐开线标准直齿轮和直齿条，其模数m=4mm, 若n 1=500r/min, 求齿条6的线速度6v 的大小和方向。
2013年东南大学《机械原理》考研真题(标准版)
2013年《机械原理》试题（A 卷）一、（14分）题图示平面机构，构件1为主动件，转向如图。
(1) 指出该机构中是否存在复合铰链、局部自由度和虚约束；(2) 求该机构的自由度，并写出具体计算过程；(3) 将机构中的高副化为低副，另行画出高副低代后的机构示意图； (4) 另行画出机构所含各杆组，并确定各杆组的级别和机构的级别。
二、（18分）题图示轮系，已知：11=z （右旋蜗杆），402=z ，202=′z ，162=′′z ，163=z ，184=z ，274=′z ，485=z ，605=′z ，506=z ，256=′z ，357=z ，r/min 12001=n （转向如图）。
试求H n 的大小和方向。
三、（18分）在题图示铰链四杆机构中，已知杆长a = 45mm ，b = 55mm ，c + d = 125mm 。
(1) 若要求其成为曲柄摇杆机构，试确定c 、d 长度的取值范围； (2) 该机构能否成为双摇杆机构或双曲柄机构？为什么？H四、（16分）题图示一转子由两个互相错开90°的均质偏心轮1、2组成，每一偏心轮的质量均为m ，偏心距均为r 。
拟在平衡平面A 、B 上半径为2r 处分别添加平衡质量A b m )(和B b m )(，使该转子达到动平衡。
试求平衡质量A b m )(、B b m )(的大小和相应的方位角A b )(θ、B b )(θ。
五、（22分）题图(a)为一机械系统的等效动力学模型。
已知稳定运转时期一个运动周期内等效阻力矩M r 的变化规律如图(b)所示，等效驱动力矩M d 为常数，等效转动惯量为J = 1kg ⋅m 2（为常数），等效构件的平均转速为n m = 1500r/min 。
试求： (1) 等效驱动力矩M d ；(2) 等效构件的速度波动系数δ 以及等效构件的最高转速n max 和最低转速n min ；(3) 若要求等效构件的许用速度波动系数为[δ ] = 0.01，试求安装在等效构件A 轴上飞轮的最小转动惯量J F 。
机械设计基础 试题及参考答案
试卷一1. 轴与传动件轮毂配合的部分称为 __ 。
A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。
A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。
A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。
A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。
A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。
A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。
A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。
A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。
A、普通平键B、导向平键C、半圆键11、___________不属于原动机。
A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。
A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。
A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。
A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。
（写出计算过程）。
（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。
《机械设计基础》试题及答案(精选篇)
《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。
答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。
答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。
答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。
答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。
答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。
《机械设计基础》考试卷A参考答案
《机械设计基础》试卷(A)参考答案一选择题： (2×20＝40)1-5、CCDCB 6-10 DACBB 11-15、BAACC 16-20 DAABA二、作图（共14分）1、分别作出下列机构图示位置压力角和传动角。
(2×2＝4分)2. a) 120+45≤100+70,满足杆长条件， 以最短杆的邻边为机架，所以是曲柄摇杆机构 b) 100+60≥70+62，不满足杆长条件， 所以是双摇杆机构 3、 (每小题2分，共6分) （1） 绘出压力角（2） 绘出凸轮基圆半径 （3） 绘出从动杆升程h三、计算题(共46分)1、计算下图所示机构的自由度，注意指出其中的虚约束、局部自由度和复合铰院（系） 班级 学号 姓名链(本小题共6分，每个3分)(a) (b)(a) F ＝3×5－2×7－0＝1 无虚约束、局部自由度和复合铰链(b) F ＝3×4－2×4－2＝2 有局部自由度和虚约束2. (10分，每个参数2分)Z 2=iZ 1=4*20=80m=2a/(z1+z2)=2*150/120=2.5mmd2=mZ 2=200mmda2=200+2*2.5=205mmdf2=200-2*1.25*2.5=193.5mm3. (10分)(1) 空间定轴轮系；(3分)(2) 向下(3分)(3) i 17=Z 2Z 3Z 4Z 5Z 6Z 7/Z 1Z 2'Z 3'Z 4'Z 5'Z 6=50*40*20*18*22/2*1*30*26*46= 220.7 (4分)4、（本题10分）解 ：轴承基本额定寿命公式如下61010()60t h p f C L n f Pε= 3分由于载荷平稳可知载荷系数p f =1， 因t < 100ºC 可知温度系数t f =1，对滚子轴承取ε=10/3。
将以上有关数据代入上式，得610/31012850010000()602001P⨯=⨯⨯ 3分解得 当量动载荷 P = 6 778 N 2分由于N207圆柱滚子轴承只能承受径向载荷，故 P = R = 6 778 N ，因此在本题规定的条件下N207圆柱滚子轴承可承受的最大径向载荷为6 778 N 。
机械设计基础 试卷A及参考答案
《机械设计基础》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分，共20分）1.构件是机器的__________单元体；零件是机器的__________单元体；部件是机器的 __________单元体。
2.机构具有确定运动的条件是且。
3.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
4.带传动的主要失效形式是__________与__________。
5.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
6.平面运动副可分为__________和__________，低副又可分为__________和__________。
7.在蜗轮齿数不变的情况下，蜗杆的头数__________，则传动比就__________。
8.螺纹按照其用途不同，一般可分为__________和__________两大类。
9.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越__________。
10.链传动和带传动都属于__________传动。
二、选择题（每题2分，共20分）1.机构具有确定相对运动的条件是()A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目2.闭式硬齿面齿轮传动的主要失效形式是（）A、齿面胶合B、轮齿疲劳折断C、齿面磨粒磨损D、轮齿过载折断3.在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（）。
Ａ、传动效率提高Ｂ、蜗杆强度提高Ｃ、传动中心距增大Ｄ、蜗杆圆周速度提高4.链传动属于()传动。
Ａ、摩擦传动；Ｂ、啮合传动；Ｃ、两者均不是。
5.两个构件之间以线或点接触形成的运动副，称为（)。
Ａ、低副Ｂ、高副Ｃ、移动副Ｄ、转动副6.()是齿轮最主要的参数。
2013 ~ 2014机械设计基础(A)参考答案
中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 1页共 3 页 中国计量学院2013~ 2014学年第 2 学期《 机械设计基础（A ） 》课程试卷（A ）参考答案及评分标准开课二级学院： 机电工程学院 ，学生班级： ，教师：张飞一、填空(共20分)1、强度、弹性、刚度、塑性、硬度、韧性。
2、体心立方晶格、面心立方晶格、密排六方晶格。
3、铁素体、渗碳体、0.77%。
4、屈服极限数值为235Mpa 的A 级沸腾钢。
5、淬火、高温回火。
6、螺栓连接、双头螺栓连接、螺钉连接、紧定螺钉连接。
二、单项选择题(每2分，共30分)1－5： A B A A B 6－10：A B A C A11－15：B B C A B三、简答和作图题1．（8分，每题2分）a ）907011040+<+，最短杆为机架，双曲柄机构；b ）1007012045+<+，最短杆的邻边为机架，曲柄摇杆机构；c ）706210060+>+，双摇杆机构；d ）907010050+<+，最短杆的对边为机架，双摇杆机构；2．（6分）蜗轮2如上图所示，蜗杆1的转向是顺时针方向。
中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 2页共 3 页 3．（每题5分，共10分）四．试求圆柱滚动轴承的寿命h L 。
已知该滚动轴承的基本额定动载荷为：N C r 28500=，工作转速为：min /200r n =，径向载荷为：N P 6800=。
（8分）参考答案及评分标准：（8分）=⎪⎭⎫ ⎝⎛=εP C n L h 60106h 7.989168002850020060103106=⎪⎭⎫ ⎝⎛⨯公式（4分）计算（4分）五、（8分）50208030121321313113⨯⨯-=-=-=--=='z z z z n n n n n n n n i H H H H H H （3分） rpm n n H 7.144.3504.31===（3分） 综合（2分）六、（10分）（1）小轮包角 021118057.3166d d aα-=-⨯= （2）带的几何长度 22121()2()288024d d L a d d mm aπ-≈+++=中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 3页共 3 页 （3）不考虑弹性滑动时大轮转速 12121501460548/min 400d n n r d ==⨯= （4）带的紧边拉力F 1和松动拉力F 2为 121,11k k k e F F F F e e ==-- 因带速 1111.5/601000d n v m s π==⨯所以有效拉力为1660.3()180********.38k P F N v e e π⨯⨯==== 由于 12750113151kk k e F F N e F F N e ==-==- （5）初拉力F 0 0121()2F F F =+ 带的离心力F c 使带与轮面的压力减小，传动能力降低，为补偿这种力应为201212211()()221(750315)0.3511.55792c F F F F F F qv N =++=++=⨯++⨯= （6）作用在轴上的压力F Q 101662sin 2579sin 115022Q F F N α==⨯=。
机械设计基础练习题答案解析（精华版）
机械设计基础试题库第一章绪论机械设计概述一，判定( 每题一分)1，2，一部机器可以只含有一个机构, 也可以由数个机构组成；(√)机器的传动部分就是完成机器预定的动作, 通常处于整个传动的终端；( ×)4，机构就是具有确定相对运动的构件组合；( √)5，6，构件可以由一个零件组成, 也可以由几个零件组成；( √)整体式连杆就是最小的制造单元, 所以它就是零件而不就是构件；( ×)7，8，连杆就是一个构件, 也就是一个零件；减速器中的轴，齿轮，箱体都就是通用零件；( √)( ×)二，挑选( 每题一分)1，组成机器的运动单元体就是什么？( B )A. 机构B. 构件C. 部件D. 零件2，机器与机构的本质区分就是什么？( A )A. 就是否能完成有用的机械功或转换机械能B. 就是否由很多构件组合而成C. 各构件间能否产生相对运动D. 两者没有区分3，以下哪一点就是构件概念的正确表述？(D)A. 构件就是机器零件组合而成的；B. 构件就是机器的装配单元C. 构件就是机器的制造单元D. 构件就是机器的运动单元4，以下实物中, 哪一种属于专用零件？( B )A. 钉5，B. 起重吊钩C. 螺母D. 键以下不属于机器的工作部分的就是(D)A. 数控机床的刀架C. 汽车的轮子B. 工业机器人的手臂D. 空气压缩机三，填空( 每空一分)1，依据功能, 一台完整的机器就是由( 动力系统) ，( 执行系统) ，( 传动系统) ，( 操作掌握系统) 四部分组成的；车床上的主轴属于(执行) 部分；2，3，机械中不行拆卸的基本单元称为( 零件), 它就是( 制造) 的单元体；机械中制造的单元称为(零件), 运动的单元称为( 构件), 装配的单元称为( 机构) ；4，从( 运动) 观点瞧, 机器与机构并无区分, 工程上统称为( 机械) ；5，机器或机构各部分之间应具有_相对运动；机器工作时, 都能完成有用的机械功或实现转换能量；其次章平面机构的结构分析一，填空题( 每空一分)2，两构件之间以线接触所组成的平面运动副, 称为高副, 它产生1个约束, 而保留2个自由度；3，机构具有确定的相对运动条件就是原动件数等于机构的自由度；4，在平面机构中如引入一个高副将引入1个约束, 而引入一个低副将引入_2个约束, 构件数，约束数与机构自由度的关系就是F=3n-2Pl-Ph ；5，当两构件构成运动副后, 仍需保证能产生肯定的相对运动, 故在平面机构中, 每个运动副引入的约束至多为2, 至少为 1 ；6，在平面机构中, 具有两个约束的运动副就是低副, 具有一个约束的运动副就是高副；7，运算平面机构自由度的公式为F= F=3n-2Pl-Ph , 应用此公式时应留意判定:A ，复合铰链,B，局部自由度,C，虚约束；二，挑选题( 每空一分)1，有两个平面机构的自由度都等于1, 现用一个带有两铰链的运动构件将它们串成一个平面机构, 就其自由度等于 B ；A，0 B ，1 C，2B 机构自由度时, 该机构具有确定的运动；2，在机构中原动件数目A，小于 B ，等于 C ，大于；3，运算机构自由度时, 如计入虚约束, 就机构自由度就会 B ；A，增多 B ，削减 C ，不变；4，构件运动确定的条件就是C；A，自由度大于 1 B ，自由度大于零 C ，自由度等于原动件数；三，运算图示平面机构的自由度；( 机构中如有复合铰链, 局部自由度, 虚约束, 予以指出；)( 每题5 分)F=3×5-2 ×7=1 F=3 ×7-2 ×9-1=2F=3×5-2 ×7=1 F=3 ×9-2 ×12-1 ×2=1F=3×3-2 ×4=1 F=3 ×3-2 ×4=1F=3×3-2 ×4=1四，如下列图为一缝纫机下针机构, 试绘制其机构运动简图；(5 分)第三章平面连杆机构一，填空:( 每空一分)1，平面连杆机构由一些刚性构件用_转动副与_移动副相互联接而组成；2，在铰链四杆机构中, 能作整周连续旋转的构件称为曲柄, 只能来回摇摆某一角度的构件称为摇杆, 直接与连架杆相联接, 借以传动与动力的构件称为_连杆；3，图1-1 为铰链四杆机构, 设杆a 最短, 杆b 最长；试用符号与式子说明它构成曲柄摇杆机构的条件:(1) a+b ≤c+d；(2) 以 b 或d为机架, 就a为曲柄；4，在图示导杆机构中,AB 为主动件时, 该机构传动角的值为90 ；K 的值为1 ，5，在摇摆导杆机构中, 导杆摆角ψ=3 0 °, 其行程速度变化系数4；6，铰链四杆机构具有急回特性时其极位夹角θ值＞0 , 对心曲柄滑块机构的θ值＝0 , 所以它无急回特性, 摇摆导杆机构有急回特性；7，当四杆机构的压力角α=90°时, 传动角等于0, 该机构处于死点位置；8，一对心式曲柄滑块机构二，挑选题:( 每空一分), 如以滑块为机架, 就将演化成定块机构；1. 在曲柄摇杆机构中, 只有当置；C为主动件时, 才会显现“死点”位A，连杆 B ，机架C，摇杆 D. 曲柄2. 绞链四杆机构的最短杆与最长杆的长度之与, 大于其余两杆的长度之与时, 机构 BA，有曲柄存在B，不存在曲柄C，有时有曲柄, 有时没曲柄D，以上答案均不对时, 曲柄摇杆机构才有急回运动；3. 当急回特性系数为CA，K＜1 C，K＞1 B，K ＝1 D，K ＝04. 当曲柄的极位夹角为D时, 曲柄摇杆机构才有急回运动；A，θ＜0 B，θ=0 C，θ≦0 D，θ﹥05. 当曲柄摇杆机构的摇杆带动曲柄运动对的瞬时运动方向就, 曲柄在“死点”位置是；( C )A，按原运动方向C，不确定的B ，反方向D，以上答案均不对6. 曲柄滑决机构就是由的；A 演化而来A，曲柄摇杆机构B，双曲柄机构C，双摇杆机构D，以上答案均不对7. 平面四杆机构中, 假如最短杆与最长杆的长度之与小于或等于其余两杆的长度之与, 最短杆为机架, 这个机构叫做 B ；A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D，以上答案均不对8. 平面四杆机构中, 假如最短杆与最长杆的长度之与大于其余两杆的长度之与, 最短杆为连杆, 这个机构叫做 A ；A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D，以上答案均不对9. B 能把转动运动转变成往复摇摆运动；A，曲柄摇杆机构B，双曲柄机构C，双摇杆机构 D. 摇摆导杆机构, 也可以把往复直线运动转换成转动运动；10，C能把转动运动转换成往复直线运动A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D.曲柄滑决机构11，设计连杆机构时, 为了具有良好的传动条件, 应使 A ；A，传动角大一些, 压力角小一些 B ，传动角与压力角都小一些 C ，传动角与压力角都大一些；12，在曲柄摇杆机构中, 当摇杆为主动件, 且D 处于共线位置时, 机构处于死点位置；A，曲柄与机架 B ，曲柄与连杆 C ，连杆与摇杆13，在摇摆导杆机构中, 当曲柄为主动件时, 其传动角 A 变化的；A，就是由小到大 B ，就是由大到小 C ，就是不；14，下图所示的摇摆导杆机构中, 机构的传动角就是E ，90°；B ；A，角A B ，角B D，0°15，压力角就是在不考虑摩擦情形下作用力与力作用点的C方向所夹的锐角；A，法线 B ，速度 C ，加速度 D ，切线；16，为使机构具有急回运动, 要求行程速比系数 E ；A，K=1 B ，K>1 C ，K<117，铰链四杆机构中存在曲柄时, 曲柄 B 就是最短构件；A，肯定 B ，不肯定 C ，肯定不三，判定题( 每空一分)1，铰链四杆机构依据各杆的长度, 即可判定其类型；(×)2，铰链四杆机构中, 传动角越小好；, 机构的传力性能越( ×)3，四杆机构的死点位置即为该机构的最小传动角位置；( √)4，极位角越大, 机构的急回特性越显著；( √) 5，极位角就就是从动件在两个极限位置的夹角；( ×)四，运算题(5 分)图示为一铰链四杆机构, 已知各杆长度:L AB=10cm,L B C=25cm,L CD=20cm,L A D=30cm；当分别固定构件1，2，3，4 机架时, 它们各属于哪一类机构？该机构满意杆长之与条件AB为机架时, 双曲柄机构AD或BC为机架时, 曲柄摇杆机构CD为机架时, 双摇杆机构第四章凸轮机构及其她常用机构一，填空题( 每空一分)1，凸轮机构主要就是由_凸轮，_从动件与固定机架三个基本构件所组成；2，按凸轮的外形, 凸轮机构主要分为_盘形，_移动凸轮等基本类型；3，从动杆与凸轮轮廓的接触形式有_尖顶，_滚子与平底，球面底四种；4，以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的基圆；5，凸轮理论轮廓曲线上的点的某点的法线方向( 即从动杆的受力方向) 与从动杆速度方向之间的夹角称为凸轮在该点的_压力角；6，随着凸轮压力角α增大, 有害分力F2 将会_增大而使从动杆自锁“卡死”, 通常对移动式从动杆, 推程时限制压力角α；刚性_冲击, 引起机构剧烈的振动；7，等速运动凸轮在速度换接处从动杆将产生二，挑选题:( 每空一分)1， A 对于较复杂的凸轮轮廓曲线, 也能精确地获得所需要的运动规律；B，滚子式从A，尖顶式从动杆动杆C，平底式从动杆D，以上均不对2. A 可使从动杆得到较大的行程；A，盘形凸轮机构 B ，移动凸轮机构C，圆柱凸轮机构D，以上均不对3，理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮机构, 其从动件的运动规律 A ；A，相同 B ，不相同；4，对于转速较高的凸轮机构, 为了减小冲击与振动, 从动件运动规律最好采纳C运动规律；A，等速 B ，等加速等减速 C ，正弦加速度；5，凸轮机构中从动件作等加速等减速运动时将产生 B 冲击；它适用于 E 场合；A，刚性 B ，柔性 C ，无刚性也无柔性D，低速 E ，中速 F ，高速6，滚子从动件盘形凸轮机构的滚子半径应B 凸轮理论廓线外凸部分的最小曲率半径；A，大于 B ，小于C，等于7，直动平底从动件盘形凸轮机构的压力角 A ；A，永久等于 B ，等于常数C，随凸轮转角而变化四，已知凸轮机构如图, 在图上标注出: (5 分)A 点的压力角αA, 并量出其值凸轮从图示位置转过90°后的压力角α一，判定题:1. 单向间歇运动的棘轮机构, 必需要有止回棘爪；√2. 棘轮机构与槽轮机构的主动件, 都就是作往复摇摆运动的；×3. 槽轮机构必需有锁止圆弧；√4. 止回棘爪与锁止圆弧的作用就是相同的；√5. 摩擦式棘轮机构就是“无级”传动的；√6. 槽轮机构运动系数τ恒小于0，5，7. 棘轮机构运动平稳性差×, 而槽轮机构运动平稳性好；√二，挑选题:1. B 当主动件作连续运动时, 从动件能够产生周期性的时停，时动的运动；A，只有间歇运动机构, 才能实现 B ，除间歇运动机构外, 其她机构也能实现C，只有齿轮机构, 才能实现D，只有凸轮机构, 才能实现2. 棘轮机构的主动件就是 B ；A，棘轮B，棘爪C，止回棘爪D，以上均不就是3. 如使槽轮机构τ增大A，增加销数, 需要_ A _ ，B，削减径向槽数C，加快拔盘转速D，以上均不就是第六章带传动一，填空题:1，由于带的弹性引起与带轮之间的相对滑动称为弹性滑动；2，按传动原理带传动分为摩擦带传动与啮合带传动；3，摩擦带传动的失效形式有打滑与疲惫失效；二，判定题:1. 带传动中紧边与小轮相切处, 带中应力最大；( √)2. 带速越高, 带的离心力越大, 不利于传动；(√)√)3. 在多级传动中, 常将带传动放在低速级；(4. 中心距肯定, 带轮直径越小, 包角越大；(×)5. 带传动的从动轮圆周速度低于主动轮圆周速度的缘由就是带的弹性打滑；( √)三. 挑选题1. 带传动中传动比较精确的就是D，A，平带B，V带C，圆带D，同步带2. 平带传动, 就是依靠C来传递运动的；A，主轴的动力B，主动轮的转矩C，带与轮之间的摩擦力D，以上均不就是3. 三角带的型号与A，运算长度A , 都压印在胶带的外表面, B，标准长度C，假想长度D，实际长度4，如下列图就是三角带在轮槽正确安装位置就是 A ；5，为使三角带的两侧工作面与轮槽的工作面能紧密贴合, 轮槽的夹角θ必需比40°略 BA，大一些B，小一点C，一样大D，可以任凭6，带传动采纳张紧轮的目的就是＿D；A，减轻带的弹性滑动C，转变带的运动方向B ，提高带的寿命D，调剂带的初拉力7，与齿轮传动与链传动相比A ，工作平稳, 无噪音, 带传动的主要优点就是，传动的重量轻A ＿；BC，摩擦缺失小, 效率高D，寿命较长第七章链传动一，判定题:1. 链传动的平均传动比就是常数, 而瞬时转动比就是变化的；( √)2. 链转动的平均传动比就是不变的, 它的值.12=d2/d 1=Z2/Z 1 (×)3链传动中, 节距p 增大就传动才能也增大, 所以在设计中应尽量取较大的(p 值；( ×)√)4，水平安装的链传动中, 紧边宜放在上面；5，张紧轮应设置在松边；(√) 6. 链轮常用齿形有: 双圆弧齿形与三圆弧始终线齿形；(√)四，链传动布置如下列图, 小链轮为主动轮, 试在图上标出其正确的转动方向；(5 分)第 8 章 齿轮传动一，填空 :1. 渐开线上各点压力角等于 arccos(r b / r ) ; 越远离基圆 , 压力角越 _大 ; 基圆压力角等于 0 ；2. 把齿轮某一圆周上的比值 P k / л规定为标准值并使该圆上的压力角也为标准值, 这个圆称为 分度圆 ；3. 假如分度圆上的压力角等于 20 , 模数取的就是 标准值 , 齿顶高系数与顶隙系数均为 标准值 , 齿厚与齿间宽度 相等 的齿轮 , 就称为标准齿轮；4. 已知一标准直齿圆柱齿轮 Z=30,h=22，5,m=10,da=320；5. 标准斜齿轮的正确啮合条件就是6. 直齿圆锥齿轮的正确啮合条件就是 : m n1= m n2,_ αn1=_αn2_, β1=- β2 ； :_ m1=m2,α1=_α 2_；7. 直齿圆柱齿轮在传动中 , 齿形上所受的正压力可分解成 圆周力,_ 径向力；8，渐开线标准直齿圆柱齿轮连续传动的条件就是 :重合度大于等于1；9，在一对相互啮合传动的齿轮中 往使小齿轮的齿面硬度比大齿轮, 小齿轮工作次数多 , 考虑两轮的使用寿命大致接近 , 往 大；10，当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相 m2等时 , 这对齿轮的中心距为z 2 )；a ( z 1 11，按标准中心距安装的渐开线直齿圆柱标准齿轮 , 节圆与 分度圆重合 , 啮合角在数值上等于分度圆上的压力角；12，相啮合的一对直齿圆柱齿轮的渐开线齿廓 线；, 其接触点的轨迹就是一条 直13，标准直齿圆柱齿轮不发生根切的最少齿数为二，判定题:17 ；1. 模数没有单位, 只有大小；(×)2. 齿轮的标准压力角与标准模数都在分度圆上；(√)3. 单个齿轮既有分度圆圆；, 又有节(×)4. 斜齿轮具有两种模数, 其中以端面模数作为标准模数；(×)5. 标准直齿圆锥齿轮值；, 规定以小端的几何参数为标准(×)6，标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距；(×) 7 ，所谓直齿圆柱标准齿轮就就是分度圆上的压力角与模数均为标准值的齿轮；( ×) 8，变位系数的渐开线直齿圆柱齿轮肯定就是标准齿轮；(√)三，挑选题:1. 渐开线上任意一点的法线必A，交于B -基圆；B，切于C，没关系2. 标准渐开线齿轮, 影响齿轮齿廓外形的就是A；A，齿轮的基圆半径B，齿轮的分度圆半径C，齿轮的节圆半径D，齿轮的任意圆半径3. 一对渐开线齿轮连续传动的条件为: AA，ε≥1ε≥1，3B ，ε≥2 C，ε≤1 D，4. 渐开线上各点的压力角 B , 基圆上压力角D；A，相等B，不相等C，不等于零5. 对于齿数相同的齿轮D. 等于零齿轮的几何尺寸与齿轮的承载能, 模数越大,力 A ；A，越大B，越小C，不变化6. 斜齿轮有规定以A，法面模数A 为标准值；B，端面模数C，法面模数或端面模数D，以上均不就是7. 斜齿轮规定以A，法面压力角A 为标准值；B，端面压力角C，齿顶压力角D，齿根压力角8. 标准斜齿圆柱齿轮内啮合的正确啮合条件就是 A ；A，m =m =m n , α= α= αn , β= βB，C，m =m =m , α= α= α,α= α= α,h =hm =m =m , β= βD，m =m =m , αn1=αn2=α,B- β = β的几何参数为标准值；9. 标准直齿圆锥齿轮规定它A，小端B，大端C，小端或大端10，正常标准直齿圆柱齿轮的齿根高 B ；A，与齿顶高相等能大也可能小B，比齿顶高大C，比齿顶高小D，与齿顶高相比, 可11，一对标准直齿园柱齿轮传动, 模数为2mm齿,数分别为20，30, 就两齿轮传动的中心距为C；A，100 mm B，200 mm C，50mm D，25 mm 12，一对齿轮要正确啮合, 它们的D必需相等；A，直径B，宽度C，齿数D，摸数13，一标准直齿圆柱齿轮的周节Pt=15，7mm齿,顶圆直径D０＝400mm就,该齿轮的齿数为C；A，82 78B，80 C，D，7614. 对齿面硬度HB≤350 的闭式齿轮传动, 主要的失效形式就是B；A，轮齿疲惫折断 B ，齿面点蚀C，齿面磨损D，齿面胶合 E ，齿面塑性变形15. 开式齿轮传动的主要失效形式就是C；A，轮齿疲惫折断16，对于齿面硬度B ，齿面点蚀C，齿面磨损D，齿面胶合E，齿面塑性变形HB≤350 的闭式齿轮传动, 设计时一般A；A，先按接触强度条件运算合条件运算B，先按弯曲强度条件运算C，先按磨损条件运算D，先按胶17，对于开式齿轮传动, 在工程设计中, 一般D；A，按接触强度运算齿轮尺寸, 再验算弯曲强度B，按弯曲强度运算齿轮尺寸, 再验算接触强度C，只需按接触强度运算D，只需按弯曲强度运算18，在运算齿轮的弯曲强度时, 把齿轮瞧作一悬臂梁, 并假定全部载荷作用于轮齿的A ,以这时的齿根弯曲应力作为运算强度的依据；A，齿根处B，节圆处C 齿顶处19，挑选齿轮的结构形式( 实心式，辐板式，轮辐式) 与毛坯获得的方法( 棒料车削, 锻造，模压与铸造等), 与B有关；A，齿圈宽度B，齿轮的直径C，齿轮在轴上的位置D，齿轮的精度四，运算题(5 分)1. 有一标准渐开线直齿圆柱齿轮, 已知:m=4, 齿顶圆直径da=88,试求:(1) 齿数Z=？(2) 分度圆直径d=？(3) 齿全高h=？(4) 基圆直径db=？解:(1) 由da(2)d=mz=4 m( z 2) 得88=4(z+2);z=20 ×20=80(3)h=2 ，25m=2，25×4=9(4)d b=mzcosα=4×20cos20=75，2五，分析题图示斜齿圆柱齿轮传动, 按Ⅱ轴轴向力平稳原就, 确定齿轮3，4 的旋向；判定齿轮1，4 的受力方向( 各用三个分力标在图上)(5 分)第9 章蜗杆传动一，挑选题:1，蜗杆头数A，多A 就传动效率高；B，少C，与头数无关2. 在蜗杆传动中A，轴面, 蜗杆的 A 模数与蜗轮的端面模数应相等, 并为标准值；D，以上B，法面C，端面均不对3. 当蜗杆头数Z 确定后, 直径系数q 越小, 就螺旋升角 A , 效率越大；A，越大B，越小C，越高D，越低4. 对一般蜗杆传动, 主要应当运算寸；A 内的各几何尺A，中间平面B，法向面C，端面D，以上均不就是5. 当传动的功率较大A，Z =1 , 为提高效率, 蜗杆的头数可以取C；B ，Z =2 ～3 C，Z =46. 蜗杆传动用；A 自锁作A，具有上均不就是B，不具有C，有时有D，以7. 蜗杆传动与齿轮传动相比, 效率 B ；B ，低C，相等D，以A，高上均不就是二，判定题1. 蜗杆传动一般用于传递大功率，大传动比；(×)2. 蜗杆传动通常用于减速装置；(√)3. 蜗杆的传动效率与其头数无关；(×)4. 蜗杆的导程角γ越大, 传动效率越高；( √)三，分析题1，如下列图蜗杆传动, 已知蜗杆的螺旋线旋向与旋转方向, 试求蜗轮的转向；(5 分)2. 如下列图, 已知输出轴上的锥齿轮Z4 的转向n4, 为了使中间轴Ⅱ上的轴向力能抵消一部分, 试求: 再图上标出各轮的转向；判定蜗杆传动的螺旋角方向( 蜗杆，蜗轮) 蜗杆，蜗轮所受各力方向以及锥齿轮Z3 所受轴向力方向；( 要求标在图上或另画图表示) (5 分)蜗杆右旋第10 章齿轮系一，判定题1，平面定轴轮系中的各圆柱齿轮的轴线相互平行；(√)2，行星轮系中的行星轮即有公转又有自转；(√)3，平面定轴轮系的传动比有正负；(√) 4，惰轮不但能转变轮系齿轮传动方向而且能转变传动比；二，运算题( 每题5 分)( ×)1，图示为滚齿机滚刀与工件间的传动简图, 以知各轮的齿数为:Z 1=35,z 2 =10,Z3=30,z 4=70,Z5=40,Z6=90,Z7=1,Z8 =84，求毛坯回转一转时滚刀轴的转数；n1 n8z2 z4 z6 z8z1 z3 z5 z710 70 90 84i18解:3512630 40 1答: 毛坯回转一周滚刀轴转126 转；2，Z1=15,Z2=25,Z3=20,Z 4=60；n1 =200r/min( 顺时针)n 4=50r/min( 顺时针) 试求H的转速；解:1 ，4 为太阳轮,2 ，3 为行星轮,H 为行星架n1 n4n Hn Hz2 z4z1 z36020Hi1425155200 50 n H n Hn H5 75r / minH的转速为75r/min, 顺时针方向；3，已知轮系中各齿轮的齿数分别为Z1 =20，Z2=18，Z 3=56；求传动比i 1H；解:1-3 为太阳轮,2 为行星轮,H 为行星架n1 n3n Hn Hz3z1Hi 135620n30i1H第十一章第十二章轴及轴毂联接一，填空题;1，轴依据其受载情形可分为: 心轴，_转轴，_传动轴；3，主要承担弯矩, 应选心_ 轴; 主要承担转矩, 应选传动轴; 既承担弯矩, 又承担转矩应选转_轴；4，平键联结可分为一般平键连接，导向键连接，_滑键连接等；5，键连接可分为平键连接，_半圆键连接，楔键连接，切向键连接_；二，挑选题:1，平键工作以B为工作面；A，顶面2，半圆键工作以B，侧面B_为工作面；C，底面D，都不就是A，顶面B，侧面C，底面D，都不就是3，楔键工作以A，顶面AC为_工作面；B，侧面C，底面D，都不就是4. 机器的零，部件在装拆时, 不得损坏任何部分；而且经几次装拆仍能保持该机器性能的联接叫 AA，可拆联接 B ，不行拆联接C，焊接D，以上均不就是5. 机械静联接多数属于 A ；B ，不行拆联接C，焊接 D ，以上均不A，可拆联接就是6. 键联接，销联接与螺纹联接都属于 A ；A，可拆联接 B ，不行拆联接C，焊接D，以上均不就是7. 楔键联接对轴上零件能作周向固定, 且 B ；A，不能承担轴向力 B ，只能承担单向轴向力C，不能承担径向力D，以上均不就是8. A 联接的轴与轴上零件的对中性好用于高速精密的传动；B ，松键C，高速精密D，A，紧键以上均不就是9. 依据平键的C不同, 分为A，B，C 型；B ，尺寸大小C ，头部外形D ，以上均A，截面外形不就是四，(10 分)1，图示轴的结构1，2，3 处有哪些不合理的地方？用文字说明；解:1 处轴环高度超过了轴承内圈的高度, 且套筒高度要小于轴承内圈高度2 处轴头长度大于轮毂的宽度3 处没留退刀槽2，下图为斜齿轮，轴，轴承组合结构图；齿轮用油润滑, 轴承用脂润滑, 编写序号列出图中的各设计错误, 并指出设计错误的缘由；( 注: 不必改正)( 找出5 处错误)12347561 处应加垫圈2 处轴环高度高于轴承内圈高度3 处轴头长度大于轮毂宽度4 处套筒高度高于轴承内圈5 处键槽位置应与前一键槽在同一母线上6 处联轴器太短；7 处应开梯形槽13 章 轴承一，填空1，滚动轴承代号 6208 中,6 指 深沟球轴承 ,2 指 直径系列为 2,08 指 内径为40mm ；2，载荷小而平稳，转速高的传动 , 采纳 秋 轴承较合适； 3，向心轴承主要承担 径向载荷；4，推力轴承主要承担 轴向 载荷；5，轴瓦有整体式， 剖分 式两种；25 6，轴承代号 7208AC 中的AC 表示；7，液体润滑轴承分为 8. 滑动轴承的摩擦状态有 静压滑动轴承与动压滑动轴承两钟；干摩擦，边界摩擦，完全液体摩擦；五，运算题 ( 每题 10 分)1. 如下列图 , 已知轴承载荷平稳 , 再室温下工作 , 转速 n=1000r/min, 试运算此对轴承的当 量载荷 P1，P2； 7208AC 轴承 ,S=0， 7Rs,e=0，7,A/R>e 时,x=0 ， 41,y=0 ，85,A/R ≤e 时,x=1,y=0S 1 S 2解:1，运算轴承的轴向力 派生力S 1=0， 7R 1=0，7×200=140N S 2=0， 7R 2=0，7×100=70N Fa=0∵S 1> S 2∴轴左移 , 轴承 2 被压紧 A2= S 1=140N轴承 1 被放松 A1= S 1 =140N 2，运算当量动载荷 A1/ R 1=140/200=0， 7=e x 1=1,y 1=0A2/ R 2=140/100=1， 4 x 2=0， 41,y 2 =0，85 取 fp=1 ， 0就 P1=fp(x R 1+ y A1)1 1 =200N P2=fp(x2 R 2 + y 2 A2)=160N2，如下列图为某机械中的主动轴 , 拟用一对角接触球轴承支承； 初选轴承型号为 7211AC ； 已知轴的转速 n =1450r/min, 两轴承所受的径向载荷分别为 F r1 =3300N,F r2 =1000N,轴向载 荷 F A =900N,轴承在常温下工作 , 运转时有中等冲击 , C r =50500N 角接触球轴承70000AC(α =250) F S =0，68 F rF a / F r ＞e圆锥滚子轴承 70000C(α=150)F S =e F r 70000B(α =400) F S =1，14 F rF a / F r ≤eF S =F r /(2 Y ) F a / C oe轴承类型X0，41 Y 0， 87 X 1 Y 0 α=25α=40角接 触秋 轴承— 0，68 0—1，140，350， 571f 载荷系数 p载荷性质无冲击或稍微冲 击 1， 0～ 1， 2 中等冲击剧烈冲击 f 1，2～1，81，8～3，0p解1．运算轴承的轴向力 F a1，F a2由表查得 7211AC 轴承内部轴向力的运算公式为 F s =0， 68F r , 故有 : F s1=0，68 F r1 =0，68×3300N=2244N F s2=0， 68 F r2 =0，68×1000N=680N F s2+F A =(680＋ 900)N=1580N ＜F s1=2244N由于故可判定轴承 2 被压紧 , F a1= F a2= 2．运算当量动载荷 轴承 1 被放松 , 两轴承的轴向力分别为 F s1=2244NF s1－F A =(2244－900)N=1344N:P 1，P 2 由表查得 e =0，68, 而F a1 F r 12244 3300eF a 2 F r 213441000＜e查表可得 X 1=1, Y 1=0; X 2=0，41, Y 2=0，87；由表取 p =1，4, 就轴承的当量动载荷为 f :P 1=f p ( X 1 F r1 + Y 1 F a1)=1 ，4×(1 ×3300+0×2244)N=4620N F a2)=1 ，4×(0 ，41×1000+0， 87×1344)N=2211N P 2=f p ( X 2 F r2 + Y 2 3. 运算轴承寿命 L h因 P 1＞ P 2, 且两个轴承的型号相同 P = P 1；, 所以只需运算轴承 1 的寿命 , 取7211AC 轴承的 C r =50500N ；又球轴承 ε=3, 取 f T =1, 就得 6 6L h =10 f T C P10 1 50500 4620=15010h ＞12000 h 60n60 1450由此可见轴承的寿命大于预期寿命 , 所以该对轴承合适；。
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、选择题（每题2分，共20分）1. 以下哪种材料不属于金属材料？A. 铝合金B. 钢材C. 环氧树脂D. 铜合金答案：C2. 以下哪个零件不属于机械传动系统？A. 齿轮B. 螺纹C. 涡轮D. 轴承答案：C3. 下列哪个机构属于高副机构？A. 曲柄摇杆机构B. 齿轮机构C. 螺旋机构D. 杠杆机构答案：B4. 在机械设计中，以下哪个参数表示材料的强度？A. 抗拉强度B. 延伸率C. 硬度D. 韧性答案：A5. 以下哪种连接方式属于活动连接？A. 键连接B. 销连接C. 焊接D. 螺纹连接答案：A6. 在机械设计中，以下哪个参数表示材料的刚度？A. 弹性模量B. 切变模量C. 泊松比D. 硬度答案：A7. 以下哪个零件属于机械密封件？A. 油封B. 轴承C. 齿轮D. 涡轮答案：A8. 以下哪个机构属于间歇运动机构？A. 齿轮机构B. 槽轮机构C. 螺旋机构D. 曲柄摇杆机构答案：B9. 在机械设计中，以下哪个参数表示材料的耐磨性？A. 硬度B. 韧性C. 延伸率D. 抗拉强度答案：A10. 以下哪个零件属于机械紧固件？A. 螺丝B. 齿轮C. 轴承D. 涡轮答案：A二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：可靠性、经济性、安全性和______。
答案：美观性2. 在机械设计中，常见的传动方式有：齿轮传动、______、______和______。
答案：带传动、链传动、螺旋传动3. 下列机构中，属于平面机构的有：曲柄摇杆机构、______、______和______。
答案：双曲柄机构、摆动机构、槽轮机构4. 在机械设计中，材料的强度主要包括：抗拉强度、抗压强度、抗弯强度和______。
答案：抗扭强度5. 下列连接方式中，属于可拆卸连接的有：键连接、______、______和______。
答案：销连接、螺纹连接、弹性连接三、判断题（每题2分，共20分）1. 机械设计中的可靠性是指在规定的条件下，机械系统在规定的时间内完成规定功能的能力。
东南大学机械设计基础12-13-2期末真题试卷B及参考答案
（1）i17 的大小； （2）若轮 1 按图示方向转动，试画出轮 7 的转动方向。
共7 页
第页
杆作为机架，则与机架相连的两杆都可以作
运动，即得到双曲柄机构。
7. 曲柄摇杆机构产生“死点”位置的条件是，摇杆为
件。
8. 运动副是指能使两构件之间既能保持_____ ___接触，而又能产生一定的形式相对运
动的_____
__。
9. 分度圆上的压力角等于_______ _____，摸数取的是______ ______值，齿厚和齿槽宽 ______ ______的齿轮，称为标准齿轮。
（
）
5. 四杆机构处于死点位置时，机构的传动角一定为零。
（
）
6. 凸轮机构的压力角就是凸轮的压力角。
（
）
7. 一 对 正 传 动 的 渐 开 线 直 齿 圆 柱 齿 轮 传 动 中 ， 也 可 以 有 负 变 位 齿 轮 。
（
）
8. 曲柄的极位夹角θ越大，机构的急回特性也越显著。
（
）
9. 分度圆上压力角的变化，对齿廓的形状有影响。
（
）
10. 外 啮 合 槽 轮 机 构 ， 槽 轮 是 从 动 件 ， 而 内 啮 合 槽 轮 机 构 ， 槽 轮 是 主 动 件 。
（
）
四. 计算题(每小题 10 分,共 50 分)
1. 计算图示机构的自由度，并判定其是 否具有确定运动，（绘有箭头的构件为原 动件）。
共7 页
第页
2. 如图是连杆机构的运动简。AB=10mm； BC=40mm； CD=30mm； AD=50m。 （1）计算该机构的自由度； （2）问该机构是否存在曲柄。
