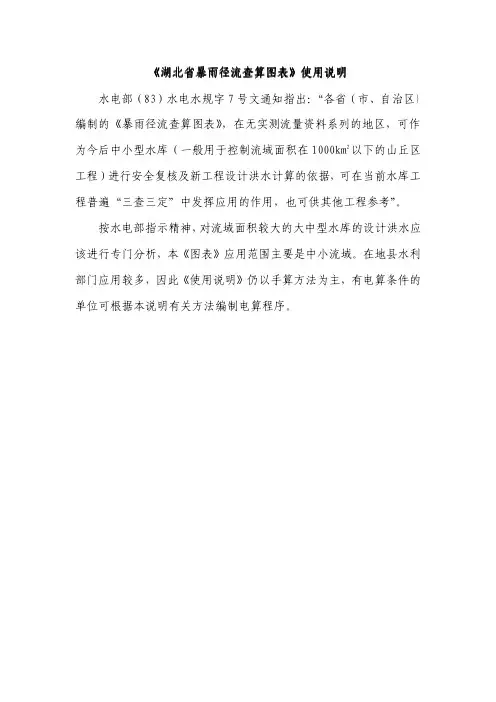

《湖北省暴雨径流查算图表》使用说明

水电部（83）水电水规字7号文通知指出：“各省（市、自治区）编制的《暴雨径流查算图表》，在无实测流量资料系列的地区,可作为今后中小型水库（一般用于控制流域面积在1000km2以下的山丘区工程)进行安全复核及新工程设计洪水计算的依据，可在当前水库工程普遍“三查三定”中发挥应用的作用，也可供其他工程参考”。

按水电部指示精神，对流域面积较大的大中型水库的设计洪水应该进行专门分析，本《图表》应用范围主要是中小流域.在地县水利部门应用较多,因此《使用说明》仍以手算方法为主，有电算条件的单位可根据本说明有关方法编制电算程序。

第一章瞬时单位线方法计算设计洪水

一、流域参数

本《图表》用于计算设计洪水的流域参数有：流域面积F （km 2）为设计流域出口断面以上集水面积，主河道长度L （km ），为出口断面沿主河道至分水岭的长度；主河道平均比降j 为主河道各高程转折点分段比降的加权平均值，一般用实际比值,瞬时单位线参数综合公式中j 以千分率计。

以上三参数，用五万分之一军用地形图量算，如F ＜10km 2，应采用更大比例尺的地形图.为计算j ，在量算L 的同时，沿程读出若干河底高程i H （一般应在地形转折点和有等高线与河底线相交的点读数），量算相应两点间距i l ，按下式算j （见下页示意图）.

201221110/]2)()()[(L L H l H H l H H l H H j n n n -++⋯⋯++++=-

(1—1）

式中:∑=n

i l L 1

也可令0H H h i i -=

2122111/])()([L l h h l h h l h j a a n ++⋯⋯+++=-

（1—2）

二、设计暴雨

1、点雨量

可能最大点暴雨量（PMP ），查《湖北省可能最大暴雨图集》（下称《图集》)中附图1“可能最大24小时点雨量等值线图”。根据流域中心在图中的位置读得24小时点雨量.

各设计频率的点雨量点

p H

，可先分别从1、6、24小时点暴雨均值H 和变差系数v C 等值线图查出相应历时的H 、v C ，再按下式计算：

p p k H H =点

（1-3）

p k 查读v s C C 5.3=皮尔逊Ⅲ型频率曲线p k 值表.

以上24小时H 、v C 图已刊布在《图集》中，1、6小时的H 、v C 等值线图水利电力部门批准使用（见本《图表》附图)

2、面雨量

可能最大暴雨时面深关系已换算成各历时的比值点24/H H t 刊布于《图集》中表6—1至6-11.根据水文分区，设计流域面积和相应历时查得时面深比值，乘以可能最大24小时点雨量即得各个历时的设计面雨量，详见《图集》使用说明。

各种频率1、6、24小时设计暴雨时面深关系按以下步骤计算：

点面t t t H H ⋅=α

（1-4）

式（1-4)中t α，从《图集》或附表（8）中《湖北省暴雨面深系数表》查得.需作流域形状改正的应乘以改正系数F α，即：

点面t F t t H H ⋅⋅=αα

（1-5)

式中t 为设计暴雨历时，点t H 为设计点雨量，有下列情况之一者，时面深系数应作流域形状改正：

（1）100km 2＜F ≤300km 2，且典型雨图轴向与流域轴向夹角大于60°；

（2）F >300km 2

,且夹角大于30°。

F 为设计流域面积，形状改正系数F α按《图集》35页中有关规定计算，一般变化在0.88—0.96之间。

各历时设计面暴雨量采用下列各式计算：

10′≤t ≤60′

00121111246064n n n n t t H H ----⋅⋅⋅=面面

（1—6）

1≤t ＜6

1121112464n n n t t H H ---⋅⋅⋅=面面

(1-7） 或1

11n t t H H -⋅=面面

（1-8）

6≤t ≤24

22112424n n t t H H --⋅⋅=面面

（1-9） 或2

2

1166n n t t H H --⋅⋅=面面

（1-10）

(1—6）式中t 以分钟计，其它各式t 以小时计,以上各式中0n ,1n ,2

n 分别为10-60分钟,1-6小时，6—24小时的设计面暴雨递减指数，可分别由相应的面雨量反算求得。

00Ln 558.01β+=n

（1-11) 11Ln 558.01β+=n （1—12) 22Ln 721.01β+=n

(1—13）

式中面1010/H H '=β

面

面611/H H =β

面面2462/H H =β

点n 值,面n 值与点面系数的关系为：

⎪⎪⎭

⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-=1

22

1

Ln Ln T T n n α

α面点 （1—14）

T 为历时,1α、2α为相应于1T 、2T 之点面系数。各历时采用相同的

流域形状改正系数,不影响n 的取值。

查读等值线图及典型雨图的应用，参照《图集》32页使用说明有关规定.

3、设计雨型

雨型可采用当地典型暴雨的时程分配，也可用《图表》综合的概化雨型,为便于特小流域应用，附表（9)列出短历时暴雨过程的分配,和《图集》中原已刊布的24小时雨型，供设计时选用，求出相隔时段t ∆的各个历时雨量后顺次俩俩之差,即为时段雨量，按选用的雨型排列即得设计毛雨量过程.

4、设计净雨

(1）净雨时段t ∆和净雨历时c t 的选取。

t ∆应与单位线时段一致，为保证设计洪水的精度应适当选取t

∆
