常用螺纹基础知识全面螺纹讲解说明精品
螺纹基本知识
螺纹基本知识螺纹基本知识⼀、螺纹的名词术语螺纹：在圆柱或圆锥表⾯上，沿着螺旋线所形成的具有规定⽛型的连续凸起。
圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。
右旋螺纹：顺时针旋转时选⼊的螺纹。
左旋螺纹：逆时针旋转时选⼊的螺纹。
完整螺纹：⽛顶和⽛底具有完整形状的螺纹。
不完整螺纹：⽛底完整⽽⽛顶不完整的螺纹。
螺尾：向光滑表⾯过渡的⽛底不完整的螺纹。
有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。
公称直径：代表螺纹尺⼨的直径。
⼤径：外螺纹的顶径、内螺纹的底径。
⼩径：外螺纹的底径、内螺纹的顶径。
中径：⼀个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过⽛型上沟槽和凸起宽度相等的地⽅。
单⼀中径：⽛型上沟槽宽度等于1/2基本螺距的地⽅。
作⽤中径：在规定的旋合长度内，恰好包容实际螺纹的⼀个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半⾓、及⽛型⾼度，并在⽛顶和⽛底留有间隙，不与实际螺纹⼤、⼩径发⽣⼲涉。
⽛型⾓：在螺纹⽛型上，两相邻⽛侧间的夹⾓。
螺距：相邻两⽛在中径线上对应两点间的轴向距离。
螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
⼆、.螺纹概述⼀般将螺纹分为圆柱螺纹和圆锥螺纹。
（⼀）圆柱螺纹1. 普通螺纹（⼜称⽶制或公制螺纹）螺纹代号M，⽛形⾓60°，基本⽛形为平顶。
精度等级：内螺纹4~8级，外螺纹3~9级。
2. 美标统⼀螺纹（⼜称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，⽛形⾓60°，基本⽛形为平顶。
精度等级：内螺纹1B~3B，外螺纹1A~3A。
3. ⾮螺纹密封的管螺纹（⼜称圆柱管螺纹）螺纹代号G，⽛形⾓55°，基本⽛形为圆顶圆底。
精度等级：内螺纹标准级和D级，外螺纹A、B级。
4. 梯形螺纹螺纹代号Tr，⽛形⾓30°（美标为29°），基本⽛形为平顶平底。
精度等级：7~9级，（美标为2G~6G）。
螺纹基础知识
例1 粗牙普通外螺纹，大径为10，右旋，中径公差带为5g，顶径公差带为6g， 短旋合长度。应标记为：M10-5g6g-S。
返回
1.4 螺纹的种类与标注
2.螺纹的标注、识读 2）管螺纹的标注格式：
（1）55°密封管螺纹： 螺纹特征代号 尺寸代号 旋向代号 （也适用于非螺纹密封的内管螺纹）
（2）55°非密封管螺纹： 螺纹特征代号 尺寸代号 公差等级代号 — 旋向代号
寸为螺纹大径D。
螺母规定的标记形式为：名称 标准编号 螺纹代号 例如：螺母 GB/T40-2000 M10 根据标记可知：螺母为粗牙普通螺纹，螺纹规格D=10mm, 性能等级为5级， 不经表面处理，C级六角螺母。其它尺寸可从相应的标准中查得。
返回
2.1 常用螺纹紧固件及其标记
紧固件有规定的完整标记，通常给出简化标记，只注出名称、标准号和规格尺寸。
返回
1.外螺纹的画法
1.3 螺纹的规定画法
牙底圆用细实线绘制并画3/4圈
牙顶圆用粗实线绘制
剖视图上螺纹终止线 只画螺纹高度的一段
大径d d1=0.85
d
视图上的螺纹终 止线画成粗实线
倒角处应画出表 示牙底的细实线
图a
图b
外螺纹不论其牙型如何，螺纹的牙顶圆的投影用粗实线表示，牙底圆的投影用 细实线表示（按牙顶圆的0.85倍绘制），在螺杆的倒角或倒圆部分也应画出，在垂 直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画3/4圈（空出约1/4圈的 位置不作规定）。此时，螺杆倒角的投影不应画出。螺纹终止线在不剖的外形图中 画成粗实线，如图a所示。在剖视图中的螺纹终止线按图b主视图的画法绘制（即终 止线只画螺纹高度的一小段）。剖面线必须画到表示牙顶圆投影的实线为止。
钳工基础第七章螺纹加工详解课件
煤油、75％煤油+25％植物油
铜
机械油、硫化油、75％煤油+25％矿物油
铝
50％煤油+50％机械油、85％煤油+15％亚麻油、煤油、松节 油
第35页，共52页。
2．攻螺纹方法
（1）在螺纹底孔的孔口处要倒角，通孔螺纹
的两端均要倒角，这样可以保证丝锥比较
容易地切入，并防止孔口出现挤压出的凸
边。
（2）攻螺纹前，工件的装夹位置要正确，应
M16×1-5g6g M-普通螺纹 16-公 称直径（大径Ф16）×1-螺距是 1mm(粗牙不标螺距) 右旋（旋向未 标表示右旋螺纹） 5g-中径公差带 代号 6g-顶径公差带代号中等旋 和长度
连接紧固
第9页，共52页。
螺纹种类 代号 牙形角
标记举例
用途
管螺纹
G
55°60°
（非本项目主要内容详情请查阅国家 标准）
将圆杆端部做成15°～20°的倒角，且倒 角小端直径应小于螺纹小径。 （2）由于套螺纹的切削力较大，且工件为圆 杆，套削时应用V形夹板或在钳口上加垫铜 钳口，保证装夹端正、牢固。
(1).攻螺纹前底孔直径的计算
对于普通螺纹来说，底孔直径可根据下列经验公式
计算得出：
脆性材料
D底=D1.05P （铸铁）
塑性材料 D底=DP （钢及有色金属）
式中，D底——底孔直径； D——螺纹大径；
P——螺距。
第31页，共52页。
例:分别在中碳钢和铸铁上攻M162的螺纹， 求各自的底孔直径。 解：因为中碳钢是韧性材料 所以底孔直径为:
5、GB3464-83规定：手用和机用普通螺 纹丝锥有粗牙、细牙之分，有粗柄、细柄之 分，有单支和成组之分，有等径和不等径之
常用螺纹基础知识全面螺纹解说明
11/2
11
2.309 1.479 47.803 44.845
13/4
11
2.309 1.479 53.746 50.788
2
11
2.309 1.479 58.135 56.656
3、用螺纹密封的管螺纹基本尺寸（GB 7306—87）
有效螺纹长度
基面
基准距离
D,d—基面上内、外螺纹大径
D1,d1—基面上内、外螺纹小径
D2,d2—基面上内、外螺纹中径
圆柱内螺纹的牙型和尺寸与非螺 纹密封的管螺纹相同
尺寸 代号
1/16 1/8
每25.4mm 内的牙数
28 28
螺距P
0.907 0.907
牙高h
0.581 0.581
基面上的直径
大径D=d 小径D1=d1
7.723
6.561
9.728
8.566
基准 距离
4.0 4.0
有效螺 纹长度
4、梯形螺纹基本尺寸（GB/T 5796.3-86)
P—螺距 d—公称直径（外螺纹大径） d3—外螺纹小径 D2,d2—内、外螺纹中径 D1—内螺纹小径 D4—内螺纹大径
第9页/共17页
公称直径d (外螺纹大径）
8 10 12 16 20
24
90
螺距 P
1.5 1.5 2 2 3 2 4 2 4 3 5 8 4 12 18
18.631
8.2 13.2
3/4
14
1.814 1.162 26.441
24.117
9.5 14.5
1
11
2.309 1.479 33.249 30.291 10.4 16.8
11/4
机械设计基础螺纹知识点
机械设计基础螺纹知识点螺纹是机械设计中常用的连接元件，广泛应用于螺栓、螺母、螺钉等机械装配中。
了解和掌握螺纹的知识可以帮助工程师正确选择与设计螺纹连接，确保机械装配的稳定性和可靠性。
本文将介绍螺纹的基本概念、常用标准以及一些注意事项。
一、螺纹的基本概念螺纹是一种具有螺旋形状的连接形式，由两个成对的螺旋面构成。
通常分为内螺纹和外螺纹两种类型，用于不同零件的连接。
1. 内螺纹内螺纹是嵌在零件孔内的螺纹，常用于螺母的连接。
内螺纹通常采用螺纹圈表达，例如M12×1.5，表示螺纹直径为12mm，每毫米有1.5个螺纹。
2. 外螺纹外螺纹是用于连接杆、螺栓等零件的螺纹，通常采用螺纹棒表达，例如M20，表示螺纹直径为20mm。
二、常用螺纹标准在机械设计中，常用的螺纹标准有ISO、GB、ANSI等。
下面将介绍ISO螺纹标准。
1. ISO螺纹标准ISO螺纹标准是国际标准化组织（ISO）制定的螺纹标准，广泛应用于国际贸易和机械工程。
ISO螺纹标准主要包括M螺纹、MF螺纹、G螺纹等。
- M螺纹是最常用的螺纹类型，用于一般的机械结构连接。
例如M6、M8等，表示螺纹直径为6mm、8mm等。
- MF螺纹为公制细牙螺纹，用于对连接要求较高的场合。
- G螺纹是管螺纹的一种类型，适用于管件和管接头的连接。
2. 注意事项在设计和使用螺纹时，需要注意以下几点：- 螺纹的选用应根据连接件的功能需求和工作环境进行合理选择。
不同的工况要求不同的螺纹类型和标准。
- 保证螺纹的质量和精度，避免因螺纹加工不良导致连接失效或损坏零件。
- 螺纹连接时要注意正确的拧紧扭矩，过紧或过松都可能引起不良后果。
- 使用防松固定剂等辅助材料来增加螺纹的可靠性。
三、螺纹的设计与计算在机械设计中，螺纹的设计与计算是确保螺纹连接可靠性的重要环节。
以下是螺纹设计与计算的基本步骤：1. 确定螺纹类型和标准：根据实际需求和零件规格，选择合适的螺纹标准，并确定内外螺纹的类型。
螺纹的基础知识讲解
梯形螺纹的标记示例
Tr40×7LH－7e, 梯形螺纹(螺纹特征代号为Tr), 公称
直径φ 40 ，单线，螺距7，左旋，中径公差带代号7e；中等 旋合长度。 注意: 只标注中径公差带代号，旋合长度只有两 种（代号N和L），当中等旋合长度时，N省略不注。
当螺纹为多线螺纹时，标记为：
退刀槽： 为了消除螺尾现象， 应在螺纹终止处加工 一个退刀槽。
螺纹的种类
普通螺纹
连接螺纹
按
管螺纹
用
途
梯形螺纹
分
传动螺纹
锯齿形螺纹
下节课，我们来 讲一讲螺纹的标 注方法、代号含 义及螺纹加工方 法.
螺纹的标记
（1）、普通螺纹 普通螺纹用得最广泛，螺纹紧固件（ 螺栓、螺柱、 螺钉、螺母等零件）上的螺纹一般均为普通螺纹。 普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普 通螺纹多用于精密零件和薄壁零件上。 在螺纹的标记中，细牙普通螺纹的螺距必须注出， 而粗牙普通螺纹的螺距一般不标注。
（1）、 牙型 在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
矩形螺纹
螺纹的牙型比较
30º
15º
三角形螺纹 M
梯形螺纹 Tr
30º 3º
螺 纹 牙 形 角？
锯齿形螺纹 B
螺 距？
（2）、公称直径 螺纹有大径（d、D）、中径（d2、D2）、小径（d1、 D1），在表示螺纹时采用的是公称直径，公称直径是 代表螺纹尺寸的直径。
Tr40×14（P7）－7e , 其中“14”为导程,“7”为螺距
，双线螺纹。
梯形螺纹的螺纹副表示为：Tr40×7－7H/7c, 内螺纹的
螺纹基础知识大全
螺纹基础知识大全————————————————————————————————作者：————————————————————————————————日期:螺纹的基本知识螺纹是指在圆柱表面或圆锥表面上,沿着螺旋线形成的、具有相同断面的连续凸起和沟槽，如图１所示。
注:牙顶：牙的顶端表面牙底:沟槽底部表面图１生产实际中加工螺纹有多种方法，图２为在圆柱表面上车削螺纹的过程。
在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。
1．螺纹的结构要素(摘自ＧB／T14791，圆柱螺纹）（1）螺纹牙型:在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。
常见的螺纹牙型见表1。
表1名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G TｒＢ（无）代号图样(２）大径、中径、小径:表2名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径（即螺纹的最大直径)小径d１、D1与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d２、D2在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线,其直径称为螺纹的中径代号(d、Ｄ）、(d１、D１)、（d2、D2）中，小写字母代表外螺纹直径,大写字母代表内螺纹直径。
（3)线数:圆柱端面上螺纹的数目,用n表示。
沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹,为多线螺纹,如图3所示。
(ａ）单线螺纹(b) 双线螺纹图３(4) 螺距和导程：如图3所示。
螺距（代号：P）:相邻两牙中径线上对应两点间的轴向距离。
导程(代号:Ph):螺旋线形成的螺纹上的相邻两牙,在中径线上对应两点间的轴向距离。
对于单线螺纹，螺距=导程，对于多线螺纹，螺距＝导程/线数。
(5）旋向：如图４(b)所示。
顺时针旋转时旋入的螺纹,称为右旋螺纹逆时针旋转时旋入的螺纹,称为左旋螺纹。
螺纹基础知识
纹 的
按螺旋线的根数分
单线螺纹 n线螺纹: S = n P 多线螺纹 一般: n ≤ 4
分 类
按回转体的内外表面分
SP
P
SP
按螺旋的作用分
S =P
S =பைடு நூலகம்2P
按母体形状分
单线螺纹
双线螺纹
矩形螺纹
按螺纹的牙型分
三角形螺纹 梯形螺纹
锯齿形螺纹
螺
按螺纹的旋向分
右旋螺纹 左旋螺纹
纹 的
按螺旋线的根数分
单线螺纹 多线螺纹
螺纹面间没有间隙，密封性好，适用于压强在1.6MPa以下的 联接
矩形螺纹
按螺纹的牙型分
三角形螺纹 梯形螺纹
锯齿形螺纹
螺
按螺纹的旋向分
右旋螺纹 左旋螺纹
纹 的
按螺旋线的根数分
分 类
按回转体的内外表面分
按螺旋的作用分
按母体形状分
矩形螺纹
按螺纹的牙型分
三角形螺纹 梯形螺纹
锯齿形螺纹
螺
按螺纹的旋向分
右旋螺纹 左旋螺纹
螺 按螺纹的旋向分
纹 的
按螺旋线的根数分
分 类
按回转体的内外表面分
按螺旋的作用分
按母体形状分
螺纹的牙型
30º
15º
30º
3º
矩形螺纹
三角形螺纹 梯形螺纹
锯齿形螺纹
1 、普通螺纹(代号：M GB 192-81)
特点：螺纹的牙型角=2=60。因牙型角大，所以当
量摩擦系数大，自锁性能好，主要用于联接
细牙螺纹与粗 牙螺纹的比较
D（d）：大径
D2（d2）：中径
P：螺距 Ph：导程
Ph =P×n
螺纹基础必学知识点
螺纹基础必学知识点1. 螺纹的定义：螺纹是将螺旋线绕在圆柱或圆锥面上所形成的形状，用于连接和固定零部件。
2. 螺纹的组成：螺纹由螺纹峰、螺纹谷和螺纹间隙组成。
3. 螺纹的分类：常见的螺纹有公制螺纹和英制螺纹两种。
公制螺纹根据螺纹角度分为粗牙和细牙，常见的有M、MJ、MJF、MJB等。
英制螺纹根据牙数和每英寸螺距分为UNC、UNF、UNEF、UNS等。
4. 螺纹的基本参数：包括螺纹直径、螺距、螺纹角和螺纹长度等。
螺纹直径通常用两个基本直径表示，即小直径和大直径；螺距是螺纹的轴向距离；螺纹角是螺纹峰与轴线之间的夹角。
5. 螺纹的测量方法：常用的测量方法包括卡尺测量、刻度盘测量和影像测量等。
测量时需注意螺纹的正确位置和测量精度。
6. 螺纹的标注方法：螺纹标注包括直径记号、螺距记号和公差等级记号。
直径记号通常表示为Mxx或xxUNC/UNF；螺距记号通常表示为Pxx 或TPIxx；公差等级记号通常表示为6g、6h、6e等。
7. 螺纹的制造工艺：常用的螺纹加工方法包括切削法、薄壁法和滚制法等。
切削法是指通过车削或铣削将螺纹切削出来；薄壁法是指在孔壁上制作螺纹；滚制法是指通过滚轮在孔内滚动，将孔壁材料压塑成螺纹形状。
8. 螺纹的常见应用：螺纹广泛应用于机械工程、汽车制造、仪器仪表等领域，常用于连接螺栓和螺母、连接管道和接头等。
9. 螺纹的常见问题：螺纹的常见问题包括螺纹松动、螺纹插接不良、螺纹磨损等。
解决这些问题的方法包括提高螺纹加工精度、选用合适的螺纹副配合和加强螺纹的润滑等。
10. 螺纹的检验标准：常见的螺纹检验标准包括GB/T 19001-2016《螺纹的检验》和GB/T 19406.1-2019《螺纹环规》等。
这些标准规定了螺纹的检验方法、检验装置和检验要求等。
机械设计螺纹知识点总结
机械设计螺纹知识点总结螺纹是机械设计中常见的一种连接方式，具有良好的可靠性和紧固性能。
本文将对机械设计中螺纹的基本知识点进行总结，包括螺纹的定义、常见螺纹类型、螺纹尺寸表示方法等。
通过本文的阅读，读者可以掌握螺纹设计的基本要点，为机械设计提供参考和指导。
一、螺纹的定义螺纹是一种具有连续螺旋形线条的结构，通常应用于零部件的连接、固定或者传动。
在机械设计中，常用的螺纹包括内螺纹和外螺纹，分别用于连接螺纹孔和螺纹柱。
二、常见螺纹类型1. 丝杠螺纹：用于实现直线运动转为旋转运动，广泛应用于工程机械、机床等设备中。
2. 螺母螺纹：通常用于连接紧固件、紧固零件，常见的螺母螺纹类型有三角形螺纹、矩形螺纹等。
3. 螺栓螺纹：用于连接和固定零部件，主要包括内六角螺栓、内六角螺母等。
4. 管螺纹：用于连接管道，主要包括管螺纹、法兰螺纹等。
三、螺纹尺寸表示方法在机械设计中，螺纹尺寸是非常重要的，对于螺纹的尺寸表示通常采用以下几种方法。
1. 直径表示法：直径表示法是螺纹尺寸表示的主要方法，采用螺纹外径和内径的方式进行表示，如M20×1.5表示螺纹的外径为20mm，螺距为1.5mm。
2. 方向表示法：方向表示法是螺纹尺寸表示的另一种常用方法，常用的方向表示法有右旋和左旋两种。
3. 螺距表示法：螺距表示法指的是单位长度上螺纹上的螺旋线数量，常用单位包括mm和inch。
四、常见螺纹标准为了保证机械设计中螺纹的互换性和可靠性，国际上制定了一系列的螺纹标准，包括ISO标准、GB标准等。
常见的螺纹标准有ISO标准、GB标准、ASME标准等。
五、螺纹连接的优缺点螺纹连接具有以下一些优点：1. 维修更方便：螺纹连接的组装和拆卸相对容易，维修更加快捷。
2. 成本较低：螺纹连接不需要额外的连接件，成本相对较低。
3. 可靠性强：螺纹连接可提供较高的紧固力和可靠性。
然而，螺纹连接也存在一些缺点：1. 安装和拆卸需要一定的时间和工具。
螺纹的基础知识
螺纹的基础知识螺纹是机械制造中常见的一种连接形式，具有重要的作用。
本文将介绍螺纹的基础知识，包括螺纹的定义、分类、标注和应用等方面内容。
一、螺纹的定义螺纹是一种具有螺旋形状的结构，由螺纹山和螺纹谷组成。
螺纹分为内螺纹和外螺纹，内螺纹是指螺纹在孔内的形式，外螺纹是指螺纹在轴上的形式。
二、螺纹的分类根据螺纹的用途和形状，螺纹可以分为很多种类，常见的有三角形螺纹、梯形螺纹和圆弧形螺纹等。
其中，三角形螺纹是最常见的一种，具有较高的连接强度和密封性能。
三、螺纹的标注螺纹标注是描述螺纹的重要方式，常用的标注方法有两种，即直径制和公称直径制。
直径制是以螺纹的内径或外径作为标准，公称直径制是以螺纹的公称直径作为标准。
螺纹标注通常包括螺纹直径、螺距和螺纹类型等信息。
四、螺纹的应用螺纹广泛应用于机械制造、汽车制造、航空航天等领域。
在机械制造中，螺纹可以用于连接零件、调整间隙、传递力量等；在汽车制造中，螺纹用于连接发动机和其他部件，保证汽车的正常运行；在航空航天领域，螺纹用于连接飞机的结构件，确保飞机的安全性能。
五、螺纹的加工螺纹的加工通常有多种方法，包括车削、铣削、切割和磨削等。
其中，车削是最常用的螺纹加工方法，可以通过车床进行内外螺纹的加工；铣削适用于一些特殊形状的螺纹加工；切割适用于大批量螺纹的加工；磨削适用于高精度的螺纹加工。
六、螺纹的注意事项在进行螺纹加工时，需要注意以下几点。
首先，螺纹加工前需要进行合理的工艺规划，确保加工质量和效率；其次，在加工过程中，要根据螺纹的要求选择合适的工具和切削参数，以避免加工过程中产生的问题；最后，完成螺纹加工后，需要进行质量检验，确保螺纹的尺寸和形状满足要求。
螺纹是一种常见的连接形式，具有广泛的应用。
了解螺纹的基础知识对于机械制造行业的从业人员至关重要，只有掌握了螺纹的定义、分类、标注和加工等方面的内容，才能更好地应用于实际生产中，提高工作效率和质量水平。
各种螺纹尺寸与结构大全讲解
螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
螺纹基础知识大全
中径
d2、D2
在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线，其直径称为螺纹的中径
代号（d、D）、（d1、D1）、（d2、D2）中，小写字母代表外螺纹直径，大写字母代表内螺纹直径。
梯形螺纹的标注方法如图3-3：
图3-3
(4)锯齿形螺纹标注
锯齿形螺纹应标注标记，其内容和格式如下：
锯齿形螺纹代号
-
中径公差带代号
-
旋合长度代号
例如：B32×12(P6)LH-8H-L的含义如下所示：
锯齿形螺纹的标注方法如图3-4：
图3-4
2.非标准螺纹的标注
如矩形螺纹标注。矩形螺纹为非标准螺纹，不仅应画出螺纹的牙型，还应注出所需的尺寸及有关要求，如图3-5所示。当线数为多线，旋向为左旋时，应在图纸的适当位置注明。
（3）线数：圆柱端面上螺纹的数目，用n表示。
沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹，为多线螺纹，如图3所示。
(a)单线螺纹
(b)双线螺纹
图3
（4）螺距和导程：如图3所示。
螺距（代号：P）：相邻两牙中径线上对应两点间的轴向距离。
导程（代号：Ph）：螺旋线形成的螺纹上的相邻两牙，在中径线上对应两点间的轴向距离。
内螺纹
外螺纹连接的画法
3螺纹的标注法
在图样中，由于螺纹的投影采用了简化画法，因此必须对螺纹进行标注。
1.标准螺纹的标注
(1)普通螺纹标注
普通螺纹应标注标记，其内容和格式如下：
普通螺纹代号
-
干货分享：螺纹基础知识介绍
干货分享：螺纹基础知识介绍螺纹，天天打交道，时间一长，国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55°的60°的。
总之常常被搞乱，用一次从头到尾查一次。
好工品一文让你读懂！一、螺纹的要素螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。
1、牙型在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
2、直径螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。
3、线数沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
4、螺距和导程螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
5、旋向顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。
二、螺纹的分类（按用途）：螺纹有多种形式，按用途的不同可分为如下两类:1、紧固螺纹它用于零件间的固定连接，常用的有普通螺纹和管螺纹等，螺纹牙型多为三角形。
对普通螺纹的主要要求是可旋人性和连接的可靠性;对管螺纹的主要要求是密封性和连接的可靠性。
2、传动螺纹它用于传递动力、运动或位移，如丝杠和测微螺杆的螺纹等，其牙型多为梯形或锯齿形。
对于传动螺纹的主要要求是传动准确、可靠，螺牙接触良好及耐磨等。
三、常见螺纹标准不同螺纹样式、标准一文区分国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。
牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。
螺纹角为60度，规格以M表示。
公制螺纹可分粗牙及细牙两种。
表示如M8x1.25。
常用螺纹知识
常用螺纹知识常见仪表螺纹的名词解释名词解释：1.外螺纹：在圆柱外表面上的螺纹。
也叫阳螺纹，如螺栓2.内螺纹：在圆柱内表面（即圆孔）上的螺纹。
也叫阴螺纹，如螺母3.螺距：螺纹相邻两牙尖之间的轴向距离4.旋向：螺栓拧进螺母时的旋转方向，有左旋和右旋两种5.圆锥管螺纹：带锥度的螺纹，如果是外螺纹，螺纹头部的直径小，根部的直径大；如果是内螺纹，前面口部的直径大，后面尾部的直径小。
（注：圆锥管螺纹有55゜牙形角和60゜牙形角两种，后者也叫NPT螺纹）螺纹归类1.G1/2”A与G1/2”B能通用。
只是精度级别不同而已。
2.G=55°圆柱管螺纹的代号，1/2”=螺纹公称直径，”为英寸的表示方法。
G1/2”螺纹参数如下：螺纹大径=20.956mm，螺纹中径=19.794mm，螺纹小径=18.632mm，每英寸14牙，螺距=1.814mm，螺纹牙型角=55°3.参考资料：国家标准，GB/T7307-2001,55°非密封管螺纹;4.1/2”NPT=60度锥管螺纹，1/2”是公称外经。
1/2”NPT螺纹参数如下：外螺纹基面螺纹直径为21.223mm，管端到基面尺寸为8.128mm，螺纹有效长为13.5mm，每吋14牙，螺距1.814mm，锥角2tgα=1：16。
管端螺纹内径为17.813mm。
螺纹牙型角60°5.参考资料：国家标准，GB/T12716-19916.M20*1.5=普通三角细牙螺纹M=普通三角螺纹代号，20=公称直径，1.5=螺距M20*1.5螺纹参数如下：螺纹大径=20mm，螺纹中径=19.026mm，螺纹小径=18.376mm。
螺纹牙型角60°7.参考资料：国家标准，GB/T196-1991螺纹规格外螺纹大径（单位mm）－－－－－－－－－－－－－－－－-内螺纹小径（单位mm）－－－－－－－－－－－－－－－－-序号规格型号最大最小公差最大最小公差1M10*19.9749.7940.1809.1578.9170.240 2M12*1.511.96811.7320.23610.67610.3760.300 3M14*1.513.96813.7320.23612.67612.3760.300 4M16*1.515.96815.7320.23614.67614.3760.300 5M18*1.517.96817.7320.23616.67616.3760.300 6M20*1.519.96819.7320.23618.67618.3760.300 7M22*1.521.96821.7320.23620.67620.3760.300 8M24*1.523.96823.7320.23622.67622.3760.300 9M26*1.525.96825.7320.23624.67624.3760.300 10M27*1.526.96826.7320.23625.67625.3760.300 11M30*1.529.96829.7320.23628.67628.3760.300 12M27*226.96226.6820.28025.21024.8350.375 13M30*229.96229.6820.28028.21027.8350.375 14M33*232.96232.6820.28031.21030.8350.375 15M36*235.96235.6820.28034.21033.8350.375 16M42*241.96241.6820.28040.21039.8350.375英制螺纹规格一览表外螺纹大径（单位mm）－－－－－－－－－－－－－－－－－－内螺纹小径（单位mm）－－－－－－－－－－－－－－－－-序号规格型号最大最小公差最大最小公差1G1/8-289.7289.5140.2148.8488.5660.282 2G1/4-1913.15712.9070.25011.89011.4450.445 3G3/8-1916.66216.4120.25015.39514.9500.445 4G1/2-1420.95520.6710.28419.17218.6310.541 5G3/4-1426.44126.1570.28424.65824.1170.541 6G1-1133.24932.8890.36030.93130.2910.6407G11/4-1141.91041.5500.36039.59238.9520.6408G11/2-1147.80347.4430.36045.48544.8450.640。
螺纹基础知识
（3）60°圆锥管螺纹：GB/T12716-1991 （也称布锥管螺纹或布氏圆锥管螺纹）
代号NPT，齿形角60°，见图（13），螺距 与上述两种略有不同，用途与螺纹密封的 管螺纹：GB7306.1～7306.2-2000相同。 规格从NPT1/16— NPT12共19种。
见图（13）
7．自攻螺钉用螺纹：GB/T5280-1985
图（10）
5．英制螺纹：
无代号，牙型为三角形，牙型角α=55° 螺距用 n牙/吋表示，英制螺纹牙型与普 通螺纹相似（仅牙型角不同） 如1/2″、3/4″表示公称外径为1/2、3/4英 寸的英制螺纹（螺距分别为12牙/吋和10 牙/吋），这类螺纹在进口件的紧固件 （如螺丝、螺母）经常可见到，它的螺 距通常比相近规格的M制螺纹大（如1/2 英制螺纹螺距为12牙/吋，即 2.1667……mm，而M12螺距为1.75mm）
图（11）
如：G1/2管螺纹的外螺纹大径是20.955 mm， 而不是12.7 mm（实际管子口径大约是15 mm） 该螺纹可视为一种联接螺纹，不是“直接” 用作液态、气态密封的螺纹，用作 16Kg/cm2（低压）的密封螺纹，一般需在 螺纹的端面加装密封垫片等。
该螺纹标注：G1/16、G1/8（以上2种28牙 /inch）、G1/4、G3/8（以上2种19牙/inch）、 G1/2、G3/4（以上2种14牙/inch）、G1、G11/2、 G2、G21/2、G3、G4、G5、G6（以上14种11牙 /inch）
图（8）
3．锯齿形螺纹：代号为B，牙型为锯齿形，
见 图（9） 牙型角α=30°，外径、螺距用mm表示，多 作为单向受力如螺旋压力机的传动丝杆。 如B60×8-7A 、B60×8-7c
图（9）
螺纹基础知识(扫盲篇)
1、螺纹基本参数：螺纹六要素：牙型（三角形、梯形、矩形、锯齿形和方形等。
）、公称直径、小径、线数、螺距和导程、旋向。
（螺纹五要素：牙型、直径（大径、小径、中径）、线数、螺距和导程、旋向）只有六个螺纹要素完全相同的内、外螺纹才能旋合。
螺纹牙型、大径和螺距是最基本要素，称为螺纹三要素。
凡是牙型、直径、螺距符合标准的为标准螺纹；牙型符合标准，直径或螺距不符合标准的为特殊螺纹；牙型不符合标准的为非标准螺纹。
不同牙型的用途：三角形螺纹用于连接；梯形、方形螺纹用于传动等。
2、螺纹的画法1、“摸得着的画粗实线，摸不着的画细实线”，应将表示牙底的细实线画入圆角或倒角部分。
在垂直于螺纹轴线的投影图的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角的投影不应画出。
2、有效内、外螺纹的终止界线（简称螺纹终止线），规定用一条粗实线来表示。
3、螺纹尾部一般不必画出，当需要表示螺尾时，该部分的牙底用与轴线成30°的细实线绘制。
4、螺纹不可见时所有图线用虚线绘制。
5、在内、外螺纹的剖视或断面图中，剖面线都必须画到粗实线为止。
6、在绘制不穿通的螺孔（螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0.5D，其中D位螺纹大径，钻头端都有一圆锥，锥顶角为118°，钻孔时不穿通（称为盲孔），底部造成一锥面，在画图时钻孔底部锥面的顶角可简化为120°。
螺纹的自锁：连接螺纹的自锁条件：螺纹升角φ小于或等于当量摩擦角。
螺纹连接的主要类型：1）螺栓连接：普通螺栓连接、铰制孔螺栓连接；2）螺钉连接；3）双头螺栓连接；4）紧定螺钉连接；5）地脚螺栓连接；6）吊环螺钉连接，分A型和B型两种结构，A型无退刀槽，B型有退刀槽。
螺纹种类和应用场合：按用途分：连接螺纹和传动螺纹；常见的连接螺纹有粗牙普通螺纹、细牙普通螺纹和管螺纹三种。
连接螺纹的共同特点是牙型都是三角形，其中普通螺纹的牙型角为60°，管螺纹的牙型角为55°。
螺纹基础知识大全
螺纹基础知识大全螺纹是一种常见的机械连接方式，广泛应用于各个领域。
以下是对螺纹基础知识的详细且丰富的介绍。

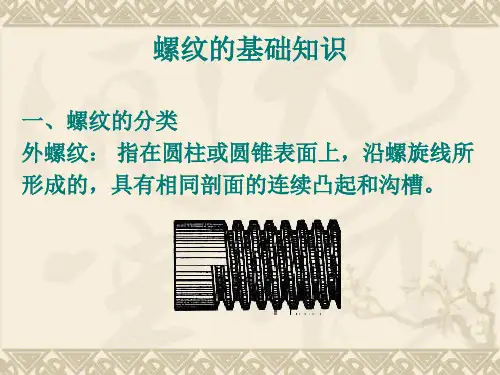

1.螺纹的定义与分类-螺纹定义：螺纹是一种沿轴线上呈螺旋形的凸起和凹陷的装配结构。
-螺纹分类：常见的螺纹可以分为内螺纹（孔螺纹）和外螺纹（柱螺纹）两种类型。
2.螺纹表示方法-直径表示法：使用螺纹直径（d）和螺距（P）来表示，如M12×1.75表示直径为12mm、螺距为1.75mm的度量制螺纹。
-齿数表示法：使用螺纹齿数（n）和螺距（P）来表示，如1/4-20表示齿数为20、螺距为1/4英寸的英制螺纹。
3.螺纹尺寸与参数-螺纹直径：指螺纹的最大直径，通常使用公称直径（d）表示。
-螺距：指螺纹的螺旋线在轴向上的推移距离，通常使用公称螺距（P）表示。
-螺纹齿高：指螺纹齿的高度，即螺纹凸起和凹陷之间的距离。
-螺纹迹长：指螺纹完整一周的长度，即沿螺纹轴线上的线段长度。
4.常见螺纹类型-三角形螺纹：最常见的螺纹类型，包括等腰三角形螺纹（ISO螺纹）、矩形螺纹和锥形螺纹等。
-圆柱螺纹：圆柱螺纹主要用于密封和连接，如火花塞螺纹。
-特殊螺纹：还有一些特殊的螺纹类型，如圆锥管螺纹、圆锥接合螺纹等。
5.螺纹制造与加工方法-切削加工：使用切削工具（如螺纹刀具）按照预定的螺纹规格进行加工。
-滚压加工：将螺纹材料通过滚压机进行塑性变形，形成螺纹结构。
-滚切加工：使用滚刀沿着螺纹轴向滚动，逐步形成螺纹。
6.螺纹连接的特点与应用-特点：螺纹连接具有拧紧力大、结构简单、拆卸方便等优点，但对于高载荷和高精度要求的情况不适用。
-应用：螺纹连接广泛应用于机械设备、汽车、航空航天、建筑等领域，如螺栓、螺母、螺杆等。
7.螺纹相关标准-ISO标准：国际标准化组织（ISO）制定了一系列螺纹标准，如ISO68-1（度量制螺纹）、ISO965（公称尺寸及公差）等。
-ANSI/ASME标准：美国国家标准学会（ANSI）和美国机械工程师学会（ASME）制定了一系列英制螺纹标准。
螺纹基础知识（扫盲篇）
公称直径为10mm、螺距为1mm、螺纹为右旋、中径及顶径公差带代号均为6H、螺纹旋合长度为N的三⾓形细⽛内螺纹标注为：M10x1-6H（右旋螺纹不标出；旋合长度为中等长度N不标出）。
3）三⾓形螺纹副：
公称直径为20mm、螺距为2mm、螺纹为右旋、内螺纹中径及顶径公差带代号均为6H、外螺纹中径及顶径公差带代号均为6g、螺纹旋合长度为N的三⾓形细⽛螺纹的螺纹副标注为：M20x2-6H/6g（右旋螺纹不标出；旋合长度为中等长度N不标出）。
4）梯形外螺纹：
公称直径为40mm、螺距为7mm、螺纹为右旋、中径公差带代号为7e、螺纹旋合长度为N的梯形外螺纹标注为：Tr40x7-7e。
公称直径为40mm、螺距为7mm、导程为14mm、螺纹为左旋、中径公差带代号为8e、螺纹旋合长度为L的梯形多头外螺纹标注为：Tr40x14（P7）LH-8e-L。
5）梯形内螺纹：
公称直径为40mm、螺距为7mm、螺纹为右旋、中径公差带代号为7H、螺纹旋合长度为N的梯形内螺纹标注为：Tr40x7-7H。
6）梯形螺纹副：
公称直径为36mm、螺距为3mm、螺纹为左旋、内螺纹中径公差带代号为7H、外螺纹中径公差带代号为7e、螺纹旋合长度为N的梯形螺纹副，其标注⽅法为：Tr36x3LH-7H/7e。
螺丝胶（厌氧胶）的应⽤：
⽤于锁紧、密封、固持、粘接、堵漏等⽅⾯。
螺栓防咬合剂（功能：防锈、防腐蚀、减少磨损和防咬合）应⽤：
⽤于极⾼温度条件下螺纹、螺母、螺杆、套管、铰链、法兰密封件的防卡死和防腐蚀。
如：⾦⽜油等。
螺栓组强度设计计算内容，查看相关设计⼿册。
