钠黄双线的波长差测量
实验意义及说明
低压钠灯因其光谱中的黄双线波长差小而强度特别大，常直接作为 单色光源使用。但是在用迈克耳孙干涉仪测波长实验里，由于波长 差约0.6mm的双线影响，在干涉仪可移动反射镜微动过程中，计量 干涉条纹变化数目时，伴随着干涉条纹可见度的起伏，而时间相干 性可表述为辐射场中某点在不同时刻发生的光扰动之间的相位相关 性，常用相干长度来衡量。本实验应用迈克耳孙干涉仪对这两个课 题做初步研究。 等倾干涉条纹的可见性周期性变化 低压钠灯发出的黄光包括两种波长相近的单色光(1=58965.930Å， 2= 5889.963Å)。这两条光谱线是钠原子从3P态跃迁到3S态的辐 射，用扩展的钠光灯照射迈克耳孙干涉仪得到的等倾干涉圆环是两 种单色光分别产生的干涉图样的叠加。 若以d表示M1 、M2间距(参见迈克耳孙干涉仪原理图)，则当2d=k (k=0,1,2，…)时，环中心是亮的，而当2d= (2k+1) 2 (k=0,1,2,…) 时，环中心是暗的，若继续移动M2，则当M1 ，M2的间距增大到d1， 且同时满足 2d1 = k1 (4—58)

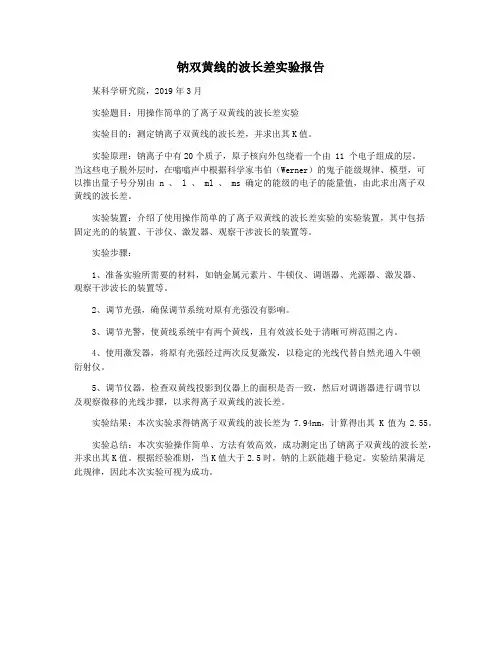

钠双黄线的波长差实验报告
西安理工大学实验报告课程名称：普通物理实验专业班号：应物091 组别： 2姓名：赵汝双学号： 33实验名称：迈克尔孙干涉仪测量钠黄双线波长差实验目的1.进一步熟悉迈克耳孙干涉仪的调整方法2.利用等倾干涉条纹测定钠黄双线波长差仪器与用具迈克耳孙干涉仪、钠光源［原理］钠光灯的黄光包括两条波长相近的谱线：λ1 = nm, λ2 =利用迈克耳孙干涉仪可以测量其波长差成绩实验日期：2011年4月14日交报告日期：2011年4月21日报告退发：（订正、重做）教师审批签字：实验原理反射光束①和②的光程差为Δ=2d cos i；凡相同的入射角i，①和②有相同的光程差，从而对应干涉条纹图样中的同一条纹，故称等倾干涉；1.从S上一点沿同一圆锥面发射的光，是以相同倾角入射到镜面，因而经透镜或直接人眼观测，得到圆条纹.2.在λ1的某一级k0上，当光程差满足：L0=k0λ1=(k0+N) λ2其中N整数时，两组干涉条纹完全重叠，条纹很清晰；1.当光程差满足：L1=k1λ1=(k2+1/2) λ2两组条纹明暗叠加，条纹模糊；λ=)1.测量公式： (589.3nm其中：λ12为钠双线的平均波长，Δd 为出现相邻模糊场（或清晰场）M1 镜移动的距离. 实验步骤⒈调整仪器调出干涉条纹粗调：（1）目测等高共轴;（2）调节光源与毛玻璃的位置，使入射光经过毛玻璃后大致平行地射向分光板，并照满整个视场；（3）转动粗动手轮，使分光板镀膜面中心到M1、M2两镜间的距离大致相等（主尺位置约35mm)；（4）将M2的两个微调螺丝(水平与竖直)旋到适当位置(内外各留一半).细调：（1）调节 M1，M2’平行，在分光板与毛玻璃之间水平与竖直地各放一枚大头针, 调节M1和M2’镜背后的三对小螺丝,直到针象完全重合；注意：三对小螺丝应对应调整,且松紧度适中；（2）将头上下左右稍稍摆动, 若有较大的视差,可通过M1镜的前后移动,使视差尽量小；针的像在两个方向上都重合了,一般即可看到干涉条纹.⒉圆条纹调节（1）条纹刚调出时，一般为很密的直线或圆弧，可调节三对小螺钉，使变圆。
钠双黄线的波长差实验报告
钠双黄线的波长差实验报告
某科学研究院，2019年3月
实验题目：用操作简单的了离子双黄线的波长差实验
实验目的：测定钠离子双黄线的波长差，并求出其K值。
实验原理：钠离子中有20个质子，原子核向外包绕着一个由 11 个电子组成的层。
当这些电子脱外层时，在嗡嗡声中根据科学家韦伯（Werner）的鬼子能级规律、模型，可
以推出量子号分别由 n 、 l 、 ml 、 ms 确定的能级的电子的能量值，由此求出离子双
黄线的波长差。
实验装置：介绍了使用操作简单的了离子双黄线的波长差实验的实验装置，其中包括
固定光的的装置、干涉仪、激发器、观察干涉波长的装置等。
实验步骤：
1、准备实验所需要的材料，如钠金属元素片、牛顿仪、调谐器、光源器、激发器、
观察干涉波长的装置等。
2、调节光强，确保调节系统对原有光强没有影响。
3、调节光警，使黄线系统中有两个黄线，且有效波长处于清晰可辨范围之内。
4、使用激发器，将原有光强经过两次反复激发，以稳定的光线代替自然光通入牛顿
衍射仪。
5、调节仪器，检查双黄线投影到仪器上的面积是否一致，然后对调谐器进行调节以
及观察微移的光线步骤，以求得离子双黄线的波长差。
实验结果：本次实验求得钠离子双黄线的波长差为7.94nm，计算得出其K值为2.55。
实验总结：本次实验操作简单、方法有效高效，成功测定出了钠离子双黄线的波长差，并求出其K值。
根据经验准则，当K值大于2.5时，钠的上跃能趨于稳定。
实验结果满足
此规律，因此本次实验可视为成功。
法布里—珀罗干涉仪 测量钠双黄光的波长差的实验报告
学生综合性（设计性）实验报告
实验课程名称法布里—珀罗干涉仪测量钠双簧光的波长差
指导老师及职称黄槐仁
姓名叶佩玲学号12213035
专月日
一、实验方案
实验名称：法布里—珀罗干涉仪测量纳双黄光的波长差
实验时间：
小组合作：是○否○
小组成员：叶佩玲，梁君，杨娇，朱春虹
1、实验目的：1、了解F-P干涉仪的结构，掌握调节与使用F-P干涉仪的方法。2、用F-P干涉仪测定钠双黄光线的波长差。
2、实验设备与材料：钠光灯、聚光镜、法珀干涉仪、观察望远镜；材料：相关法布里—珀罗干涉仪测量双黄光波长差资料，如：实验相关事项和原理图等
3、实验内容及注意事项：
实验原理：1.经一次往返后两光线光程差满足：x=2dcosA＝my时两光干涉出现极值，其中d为两镜面间距离，y为光的波长。
2.两镜面间距离变化，则视场中心会出现条纹吞进或者吐出的现象，考虑中心附近，如果镜面间距离改变d，中心就会吞进或者吐出条纹，吞进或吐出条纹个数为N，则满足：∆d=(N/2)y
3,.在改变镜面间距时，如果镜面间距改变y1/2,中心就会吞进或者吐出一个y1
产生的条纹，间距改变前后视场y1产生的条纹看起来不发生任何变化。如果镜面间距改变y2，中心就会吞进或者吐出一个y2产生的条纹，间距改变前后视场y2产生的条纹看起来不发生任何变化。镜面间距改变满足y1,y2两波长光都吞进或者吐出整数个条纹，镜面间距改变的最小值满足y1吞进或者吐出N1个条纹，y2吞进或者吐出N1+1个条纹，此时镜面间距改变d满足∆d= (N1/2)y1
3、转动测微螺旋和调节螺丝时动作要轻，不要急促右斜向用力。
4、移动钠灯时需一手持灯体一手托底座。5、禁止调节F-P干涉仪后面一个镜面。

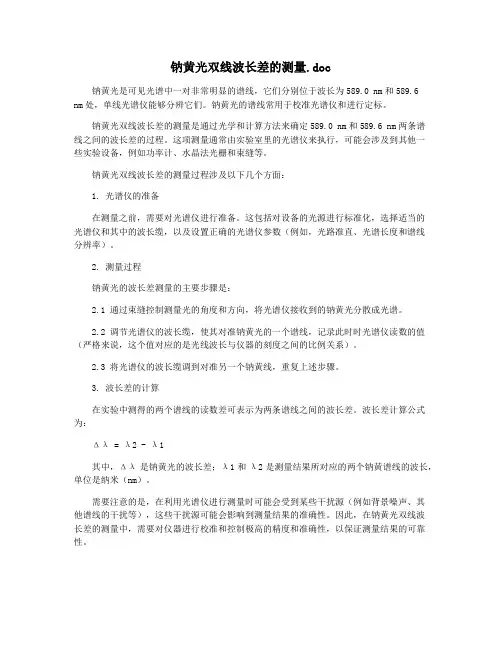

钠黄光双线波长差的测量.doc
