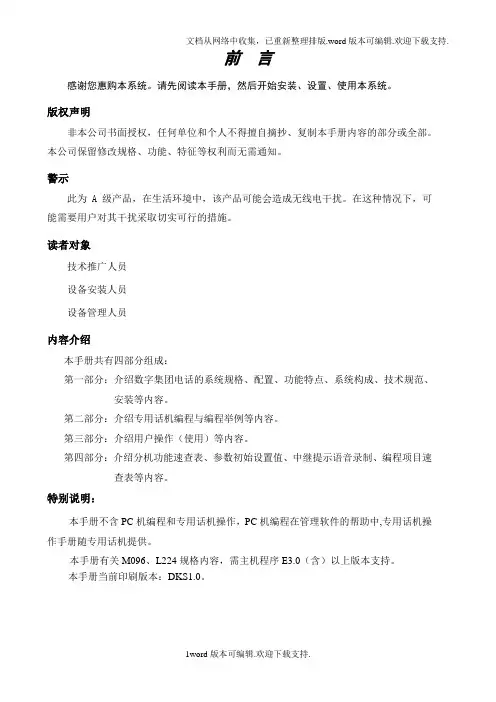

前言感谢您惠购本系统。

请先阅读本手册,然后开始安装、设置、使用本系统。

版权声明非本公司书面授权,任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部。

本公司保留修改规格、功能、特征等权利而无需通知。

警示此为A级产品,在生活环境中,该产品可能会造成无线电干扰。

在这种情况下,可能需要用户对其干扰采取切实可行的措施。

读者对象技术推广人员设备安装人员设备管理人员内容介绍本手册共有四部分组成:第一部分:介绍数字集团电话的系统规格、配置、功能特点、系统构成、技术规范、安装等内容。

第二部分:介绍专用话机编程与编程举例等内容。

第三部分:介绍用户操作(使用)等内容。

第四部分:介绍分机功能速查表、参数初始设置值、中继提示语音录制、编程项目速查表等内容。

特别说明:本手册不含PC机编程和专用话机操作,PC机编程在管理软件的帮助中,专用话机操作手册随专用话机提供。

本手册有关M096、L224规格内容,需主机程序E3.0(含)以上版本支持。

本手册当前印刷版本:DKS1.0。

目录第一部分系统概况与安装---------------------------------------- 错误!未定义书签。

第一章系统概况------------------------------------------------ 错误!未定义书签。

1.1系统规格 --------------------------------------------------------------------------------------------错误!未定义书签。

1.2系统配置 --------------------------------------------------------------------------------------------错误!未定义书签。

1.3主控板8位DIP开关功能定义 ----------------------------------------------------------------错误!未定义书签。

坐标转换流程说明

坐标转换流程说明

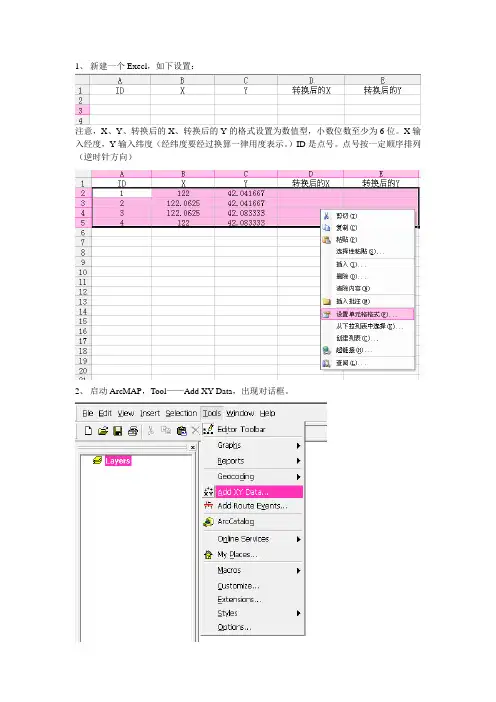

1、新建一个Execl,如下设置:注意,X、Y、转换后的X、转换后的Y的格式设置为数值型,小数位数至少为6位。

X输入经度,Y输入纬度(经纬度要经过换算一律用度表示。

)ID是点号。

点号按一定顺序排列(逆时针方向)2、启动ArcMAP,Tool——Add XY Data,出现对话框。

3、在对话框第一项里选择事先编辑好的Execl文件,观察X Filed和Y Filed 分别与Execl 里的X、Y对应。

4、点击“Edit”,选择“Select “,选择”Geographic Coordinate Systems “,——”Asia “。

根据图的左下角信息,判断是北京54还是西安80的坐标系,从而进行选择。

点击“确定“——”OK“——确定。

5、右击右面表格名称,选择“Label Feature “,点旁边注明点号,四个点就在绘图区站出来了。

6、点击右面工具条里的,双击点,可以查询点的准确坐标。

7、点击“View“里的”Data Frame Properties“,选择”Coordinate Systems“,选择”Predefined“里的”Projected Coordinate Systems “,再选择”Gauss Kruger“,根据图的左下角信息选择北京54或者西安80。

进入选项后,再根据图上格网横向坐标值前两位数字判断是40带还是41带(都是3度带),来进一步选择。

8、经过以上操作后,点的经纬度坐标已经转成以米为单位的坐标了。

利用查询工具,查出四个点的X、Y坐标,复制粘贴到第一步中建好的Execl中的“转换后的X、转换后的Y“里面,便于下一步在ERDAS中纠正。

CORS坐标转换软件使用说明

CORS坐标转换软件使用说明

坐标转换软件使用说明 1、功能介绍 在南京进行测量的同行一直受到坐标系统和已知控制点的困扰,所以往往许多测量成果因坐标系统问题得不到承认,浪费了大量的人力物力。

基于此:本公司集全部精干技术力量,研发本款坐标转换软件,可以说:它是全体测量工作者的福音。

 南京CORS因为其免费,应用十分广泛,但是使用南京CORS在很多情况下,因为已知控制点原因无法实地取得平面坐标而限制了CORS优势的发挥。

本软件可以实现基于南京CORS测量的WGS84坐标与92南京地方坐标双向自由转换,转换精度与权威部门转换成果比较(在南京市6800平方公里范围内,包括高淳、溧水、六合、浦口):平面残差中误差优于±5mm、高程残差中误差均优于±1cm。

精度完全具有保障,免去到处寻找控制点带来的人力、财力和时间浪费。

按照最新城市规范规定,这种模式可以实现城市E级GPS控制点的平面测量。

 本软件是一款后处理软件,即:内业处理软件,它不能在实地计算坐标,通过事后(采集)或事前(放样)数据处理,同样可以让你在野外无忧无障碍开展工作。

 适用平台:Windows 32位所有系统平台。

 2、外业采集数据转换操作介绍 外业测量数据从RTK手簿中以WGS84坐标格式导出,导出以后将文件复制到计算机,假设文件名为0513.dat。

在电脑中启动软件,界面如下: 图一:程序启动界面 首先选择转换方向下拉列表框,此时选择“WGS84—>NJ92”,表示将WGS84坐标转向92南京地方坐标,此时软件会出现一个按钮键读入数据并转换,点击该按钮,在弹出的文件对话框中选择从手簿导出的外业坐标文件。

如:0513.dat,点击打开按钮即可完成转换。

如图二: 图二:选择原始数据文件 记得一定要选择你的原始数据文件格式在点击打开按钮。

转换完成以后又会在对话框中再出现一个按钮导出转换成果,点击它即可将转换成果导出,导出文件格式为:“点名,代码,北坐标,东坐标,吴淞高”的文本文件。

苏州一光GPS数据转换软件说明书

苏州一光GPS数据转换软件说明书
<图8>
则导出的数据文件中,将只输出选择的数据:点名、N、E、H,并且它们的排列顺序是:
H,E,N,点名。
11.计算。
在点列表中勾选“序号”列,则表示这个点是转角点。单击“计算”,将计算出各点的数据,如<图9>所示:
<图9>
其中,“平距”将显示点到上一个转角点的平面距离,如260# J1点是转角点,则它后面的非转角点261、262、263到260的平距都计算出来了,直到下一个转角点为止。
<图4>
三:使用。
软件主界面上的功能如<图5>所示:
<图5>
1.加点。
弹出一个对话框,可以输出一个点的名称、北坐标、东坐标、高程及代码,单击“确定”即可增加一个点,如<图6>所示:
<图6>
2.删点。
选中一个已有点,单击删点即可删除。
3.编辑。
选中一个已有点,单击“编辑”会弹出一个对话框,用户编辑里面的内容后可以保存下来。
<图10>
12.图形显示。
软件的第二页会显示所有点构成的图形,并提供一定的图形浏览功能,包括:放大、缩小、自动缩放到合适大小、可以选择是否显示点的名称,最后,可以把图形保存为位图(*.bmp)或者JPEG图形(*.jpg),如<图11>所示:
<图11>
软件中的“其他”是为了将来扩展功能用的,在本版本中没有作用。“关于”页用来显示软件信息及注册。
二:运行。
软件首次运行时会出现提示注册的界面,如<图1>所示:
<图1>
单击“确定”后出现软件主界面,如<图2>所示:
<图2>

坐标转换软件使用简单说明

坐标转换软件使用简单说明

一、打开坐标转换文件夹,双击COORD.EXE文件运行程序
二、在程序主界面菜单栏选择(坐标转换)----(投影设置)
三、在弹出的投影设置对话框菜单中,左侧选中投影方式为(高斯投影3度带),右侧中央子午线为84度,基准纬度为42度(俄矿的参数),然后确定
四、最后在主界面左侧选择源坐标类型为(大地坐标),椭球基准为(WGS-84坐标系),然右侧目标坐标类型选择(平面坐标),然后再输入源坐标,度、分、秒用冒号分隔开,输入完毕后点中间的(转换坐标,右侧即可显示当前输入点的平面坐标。

坐标转换教程

坐标转换教程

交互式误差校正 2、西安80坐标系
1978年4月在西安召开全国天文大地网平差会议,确定重新定位,建立我国新的坐标系。 选择采集文件:即选择标准(理论)的方里网的线文件(按右键,选窗口复位)
西安80坐标系,属三心坐标系,长轴6378140m,短轴6356755,扁率1/298. 一个好记的方法:在中华人民共和国陆地范围内,坐标(Y坐标,8位数,前两位是带号)带号小于等于23的肯定是6度带,大于等于24的肯定是 3度带。
六度带中央经线经度的计算:当地中央经线经度=6°×当地带号-3°,例如:地形图上的横坐标为18576000, 其所处的六度带的中央经线经度为:6°×18-3°=105°。
三度带中央经线经度的计算:中央经线经度=3°×当地带号。 一个好记的方法:在中华人民共和国陆地范围内,坐标(Y坐标,8位数,前两位是带号)带号小于等于23的肯定是6度带,大 于等于24的肯定是3度带。 3.只知道经纬度时中央经线的计算
设置实际控制点参数 ,(如果采集搜索范围值给的不对,系统将找不到T形点值。 2、西安80坐标系 1978年4月在西安召开全国天文大地网平差会议,确定重新定位,建立我国新的坐标系。 各高程系统之间的关系:
56黄海高程基准:+0. 在MAPGIS平台中实现步骤: 添加校正控制点 ,在原图上添加控制点,一般应多余12个点。 2 ( 本次采用) 地形图上公里网横坐标前2位就是带号,例如:1∶5万地形图上的横坐标为18576000,其中18即为带号,293300为纵坐标值。 (本软件必须把需要转换的坐标换算到大地坐标,直接用直角坐标转换误差较大)
由于当时的“一边倒”政治趋向,故我国采用了前苏联的克拉索夫斯基椭球参数,并与前苏联1942年坐标系进行联测,通过计算建立 了我国大地坐标系,定名为1954年北京坐标系。

坐标转换说明书

坐标转换说明书

坐标转换问题说明书坐标转换问题的详细了解对于测量很重要,那么请和我一起来讨论这个问题。

首先,我们要弄清楚几种坐标表示方法。

大致有三种坐标表示方法:经纬度和高程,空间直角坐标,平面坐标和高程。

我们通常说的WGS-84坐标是经纬度和高程这一种,北京54坐标是平面坐标和高程着一种。

现在,再搞清楚转换的严密性问题,在同一个椭球里的转换都是严密的,而在不同的椭球之间的转换这时不严密的。

举个例子,在WGS-84坐标和北京54坐标之间是不存在一套转换参数可以全国通用的,在每个地方会不一样,因为它们是两个不同的椭球基准。

那么,两个椭球间的坐标转换应该是怎样的呢?一般而言比较严密的是用七参数法,即X平移,Y平移,Z平移,X旋转,Y旋转,Z旋转,尺度变化K。

要求得七参数就需要在一个地区需要3个以上的已知点,如果区域范围不大,最远点间的距离不大于30Km(经验值),这可以用三参数,即X平移,Y平移,Z平移,而将X旋转,Y旋转,Z旋转,尺度变化K视为0,所以三参数只是七参数的一种特例。

在本软件中提供了计算三参数、七参数的功能。

在一个椭球的不同坐标系中转换需要用到四参数转换,举个例子,在深圳既有北京54坐标又有深圳坐标,在这两种坐标之间转换就用到四参数,计算四参数需要两个已知点。

本软件提供计算四参数的功能。

现在举个例子说明:在珠江有一个测区,需要完成WGS-84坐标到珠江坐标系(54椭球)的坐标转换,整个转换过程是这样的:WGS-84经纬度WGS-84空间直角七参数转换北京54空间直角北京54经纬度坐标投影北京54平面坐标四参数转换珠江平面坐标三个已知点计算七参数一个已知点计算三参数投影参数设置两个已知点计算四参数本软件使用说明:本软件采用文件化管理,用户可以将一种转换作为一个文件保存下来,下次使用时从文件菜单中选择打开这个文件来调用所有已有的转换参数。

实例一:转换要求:用户在一个佛山测区内使用RTK GPS接收机接受了一些点的WGS-84的坐标,现在希望将其转换为北京54和佛山坐标系下的坐标。

调度室GPS监控端测线导入步骤之坐标转换说明文件

调度室GPS监控端测线导入步骤之坐标转换说明文件

调度室GPS 监控端导入测线步骤之一坐标转换录相说明注:专门针对长庆物探探处二维施工项目而言,其他区块的三维项目还没有试过,我想应该是大同小异吧。

以下坐标为我们常用坐标,其中X 坐标为我们常说的北坐标,有7位数;Y 坐标为我们常说的东坐标,东坐标前面的两位数表示度带(度带是一种地理位置的表示方式,与经纬度之间有一定的换算关系)的意思,为19度带(前面若为18表示18度带),后面六位为该点的东坐标。

调度室导入测线的点坐标为该点经纬度坐标的以分形式表示的坐标,即1。

=60′=3600″,可以通过测量组的坐标转换软件RTK 实现,使用步骤:1、 首先建立一个记事本或文本,把我们常用的坐标转换成测量软件RTK 能用的格式,将上表中的坐标做出如下格式:点名与坐标点之间一般有两个空格的间距,坐标与坐标之间也有两个空格的间距。

2、在RTK 软件内,在转换类型内选中‘xyBL ’格式,其中的xy 表示度带坐标,BL 为经纬度英文首字母简写,待转换点中央子午线经度选为111,计算方法为中央子午线经度=度带数*6-3,其中的度带数即为18或19,即表中东坐标中的前两位数,投影分带选‘6度带’,坐标系统默认‘BeiJing-1954’,选好格式后,点选软件中的导入待转点,导入第一步的文本,见下图:3、点选上图中的转换,即可将我们常用的度带坐标转换为经纬度坐标,见下图4、点选保存结果点,将转换结果保存起来,以便使用,见下图5、将经纬度坐标转换为分形式,转换步骤如下①先将经纬度坐标中36.06453125的度坐标(36)转换为分,即36。

=2160′②再将剩余的分秒0.06453125提取出来,将0.06453125乘以100换成分单位6.453125,其中的6就为6′,剩余的为秒③将剩余的秒转换为分,即0.453125″*100/60=0.755208333′④再将度分秒相加即可,即2160′+6′+0.755208333′=2166.755208′其中的2166.755208′即为使用的北坐标,同理可计算出该点的东坐标分形式6416.4292′(其他的基本相同,大家可以尝试着做一下三维的,反正我们队是没有干完三维测线,呵呵!)。

坐标转换程序使用说明

坐标转换程序使用说明

坐标转换程序使用说明1、程序中坐标X Y H必须采用以米为单位的数值。

B为纬度;L为经度。

WGS为GPS坐标系,供用GDP做控制时用。

2、X坐标要完整输入3、Y坐标输入应去掉代号。

4、三度带、六度带转换可通过先转换为经纬度来完成。

5、三度带、六度带的区别主要是在中央子午线不同,Y坐标代号不同。

在我国六度带代号一般在25以下,三度带代号在30以上。

坐标转换的步骤如下:1、判断确认要转换的数据是几度带的数据。

高斯-克吕格投影投影带换算方法带号n6=Int(X/6)+1n3=Int((X+1.5)/3)2、根据带号计算该点所在带的中央子午线值,方法如下:中央经线x6=n6⨯6-3x3=n3⨯3a、三度带:中央子午线值=3nb、六度带:中央子午线值=6n-3 n-带号3、正确输入中央子午线值、X、Y、(H)坐标,按转换即可。

6度带与3度带转换:⑴根据Y坐标前两位确定该点所在带为3度带还是6度带。

⑵根据Y坐标的前两位及上步结果确定该点所在带的中央子午线:三度带:中央子午线值=3n六度带:中央子午线值=6n-3 n-带号⑶打开转换程序,选择坐标系统为北京54,或其它。

——输入上步所求得的中央子午线,——选择“xyH—>BLH”——输入xyH——点击“转换”求得该点的BLH(纬、经度和高程)。

——点击“交换”将经纬度值交换到左侧——输入该点在要转换为带的中央子午线值——点击“转换”即可求得转换结果。

(关键是xyH转换为BLH,然后再转换回x、y坐标)北京54与西安80转换与上述转换类似。

关键是xyH转换为BLH,选择坐标系,再将BLH转换为xyH。

就是你所在测区的高斯投影带的中央子午线的度数,你说的是大地坐标这个看你的测区处于什么位置,一般只要知道测区就可以根据大比例尺图查出来,有两种分带法,3和6度带的中央子午线的度数不同•↑高斯-克吕格投影•方法:•将地球按一定间隔的经差(6︒或3︒) 划分为若干相互不重叠的投影带,各带分别投影。

坐标转换工具说明书-1208

坐标转换工具说明书-1208

§10.2坐标转换工具HGO 数据处理软件包提供了坐标转换程序,可以进行地方坐标与WGS-84坐标的相互转换,同时具备参数求解功能。

下面对这个工具进行介绍:10.2.1概述首先,介绍一下常见的三种坐标表示方法:经纬度和椭球高(BLH),空间直角坐标(XYZ),平面坐标和水准高程(xyh/NEU)。

注意:椭球高是一个几何量,而水准高是一个物理量。

我们通常说的WGS-84坐标是经纬度和椭球这一种,北京54坐标是平面坐标和水准高程这一种,实质是有平面基准和高程基准组成的。

此外,再注意一下坐标转换的严密性问题,在同一个椭球里的纯几何转换都是严密的(BLH<->XYZ),而在不同的基准之间的转换是不严密的。

举个例子,在WGS-84坐标和北京54坐标之间是不存在一套转换参数可以全国通用的,因为前者是一个地心坐标系,后者是一个参心坐标系。

高程转换是由几何高向物理高转换。

因此在每个地方必须用椭球进行局部拟合,通常用7参数模型来拟合。

那么,两个椭球间的坐标转换应该是怎样的呢?一般而言比较严密的是用七参数法(或称布尔莎模型),即X平移,Y平移,Z平移,X旋转,Y旋转,Z旋转,尺度变化K。

要求得七参数就需要在一个地区需要3个以上的已知点(7个参数至少7个方程可解,所以需要三个点列出9个方程),如果区域范围不大、最远点间的距离不大于30Km(经验值)的情况可以用三参数,即X平移,Y平移,Z平移,而将X旋转,Y旋转,Z旋转,尺度变化K视为0,所以三参数只是七参数的一种特例。

七参数模型的实质是用一个局部椭球去拟合地方坐标系的形态;所以转换后获得的地方椭球高就是水准高。

当然我们也可以把平面和高程两个方向分别进行拟合。

例如平面用四参数模型拟合,高程方向则用二次曲面等模型来拟合。

这样分开处理的模式相对七参数模型自由度更高。

但是由于四参数模型参数较少,表达能力较弱,通常只用于小区域坐标转换。

综上所述,从实用的角度出发,坐标转换程序提供了两种转换策略供给客户选择使用:1.七参数模型,一步得到地方平面和水准数据。

利用坐标进行坐标转换教程

利用坐标进行坐标转换教程

㈠、利用南方CASS2008进行坐标转换1、输入公共点坐标数据000首先准备好2至3个公共点,即同时拥有54和80两套坐标,这些点要覆盖要转换数据所在在地区。

然后打开CASS2008,选择“地物编辑”菜单下的“坐标转换”进入坐标转换界面,在“公共点”下面“转换前”后面的三个输入框中输入第一个公共点的54坐标, 再在“转换后”的三个输入框中输入该点的80西安坐标, 输完点击右侧“添加”按钮, 依次输入第二、第三个点的“54、80坐标并添加;如果经常在此区域进行坐标转换,可点击“存到公共点文件”,输入文件存储路径及文件名称,保存,下次使用时直接读入公共点文件即可。

0002、输入转换前、后的数据文件名000在“转换前”右侧的输入框中输入转换前即54坐标数据的文件路径及文件名,也可以直接点击最右侧的查找按钮直接查找,然后在“转换后”右侧的输入框中输入转换后的文件名。

00003、计算转换参数000如果用仅有两个已知点,可以计算四参数,三个或三个以上已知点则可以计算七参数。

利用四参数转换就点击“计算转换四参数”按钮,如果用七参数转换还需选择转换前、后的坐标系统及转换点所在的中央子午线,点击“计算转换七参数”,软件就自动计算出了七参数。

00004、进行数据转换000如果转换的是数据就把“转换数据”前面的对勾选上,点击“使用七参数”,即完成了数据的转换,当然也可点击“使用四参数”,完成转换。

000利用COORD进行坐标系转换00南方测绘技术部主管沙江楠000摘要:坐标转换在测绘工程中经常会用到,特别是在处理原始数据的时候,在这里以COORD坐标转换软件为例,谈一谈如何进行两个坐标椭球系之间的数据转换,也就是求取七参数。

0000关键字:坐标系七参数000一.COORD软件介绍000COORD 4.1坐标转换软件(其它版本可能有问题),是一个免费的坐标转换软件,也是测绘人常备的一个工具之一。

在此感谢COORD的作者Jerry。

坐标转换步骤

坐标转换步骤

坐标转换步骤1、总平图找个已知的点的坐标2、首先用快捷键D调出标注样式3、把精度调成0.00000000000测量这个点的角度4、因为总平图都是倾斜的和正交的情况下有一定的角度5、把单项的图纸打开6、全部框选7、右键旋转8、输入总平图的角度9、然后enter确认10、从总平图中记录交点的坐标11、在单项图纸中usc命令----N命定----鼠标左键点击交点,此时此交点已被定义为0点12、输入zbbz命令----点击交点-----显示坐标为 0,0,013、再次ucs命令---鼠标左键移动到交点位置(切记不要点击)-----此时输入坐标值14、输入坐标的方法为------先输入Y坐标(坐标值前输入负号)-----输入标点“,”---------------再输入X坐标(坐标值前输入负号)-----输入标点“,”-----------------再输入Z坐标(一般都为0)15、连续点击两次enter键,此时此交点已被定义为输入的坐标值16、再次zbbz命令----此时会显示和从总平图中记录交点的坐标一致17、大功告成截图如下1、打开总平图,总平图找个已知的点的坐标2、快捷键D----ENter---如下3、点击修改,调节右下角精度为最大4、点击置为当前,点击关闭5、点击标注----角度6、打开单项图纸如下7、全部框选-------右键旋转-----点击交点8、输入角度9、enter确定10、ucs命令----输入N11、enter确定-----点击交点12、输入zbbz命令13、enter确定14、再次ucs命令15、enter确定-----输入坐标16、鼠标十字丝移动到交点位置(切勿点击)---连续点击两次enter键17、输入zbbz命令18、enter确定大功告成。

Handhold

Handhold

坐标转换三参数计算器使用说明一、软件功能该软件可实现在北京54坐标系、西安80坐标系、WGS84坐标系(GPS通常采用WGS84坐标系)之间进行三参数条件下的高精度相互转换,求取手持GPS的北京54(或西安80)DA、DF、DX、DY、DZ坐标转换的参数。

二、使用说明软件分成上下二部分,上半部为在两个不同椭球体间求坐标转换的三参数DX、DY、DZ,下半部为在两个不同椭球体间的坐标转换(如下图)。

在两个不同椭球体间进行坐标转换首要条件是必需知道坐标转换参数,通常有三参数和七参数转换二种方式,本程序提供三参数转换方式。

实例1:我要求手持GPS的北京54(或西安80)坐标转换参数。

向有关部门收集所在工作区内已知点(只要一个控制点)的WGS84坐标系经纬度坐标,以及同点的北京54(或西安80)坐标系中的直角坐标,即可进行本软件操作了。

如某一个控制点的WGS84经度、纬度、高程为: 109度34分28.94343秒, 31度02分25.65526秒, 104.967米,该控制点北京54坐标为:x=3436391.566m,y=37363926.964m(37为带号),h=108.717m ,将上述数据输入在软件上半部相应栏中,注意勾选前后坐标系正确(坐标系A,坐标系B),输入中央经线(37带,输111),点击参数计算,计算结果为DA=-108,DF=0.00000048,dx=32.284979,dy=-90.792978,dz=-57.993043, 此参数即为手持GPS北京54坐标参数。

此三参数为不同椭球体间进行坐标转换奠定了基础。

以上计算是精确算法,不存在漏洞。

如果收集控制点确实很困难,在不严谨的情况下,用手持GPS在工作区内某点上设置在WGS84状态下长时间观察读数,取平均值,获取WGS84经度、纬度、高程。

北京54(或西安80)坐标你再想办法得到(因为你那已经有测量成果了就好说,如果还没开展测量的话,你就得在大比例尺图上读坐标,越精确越好),也能解决问题,但这个办法不推荐使用,你把求得的参数在其它地貌特征点上检验一下是否提高了定点精度,没提高的话,请重复几次,直到符合定点精度要求。

GPSTool4工具箱使用说明

GPSTool4工具箱使用说明

GPSTool4工具箱使用说明GPSTool4.0(GPS工具箱)操作说明一、总体介绍本软件为GPS坐标转换工具(并具有线路设计的功能),程序分为标题栏(程序名称及版本号)、状态栏(输入提示及当前时间)、信息栏(提示打开及新建的工程名)、操作面板(转换操作输入),程序总体分为三大功能:单点转换、文件转换、线路设计。

无论做哪种操作,首先要新建项目,保存项目数据,详细的数据格式如下:[Version Information]Version=May 12 2006[TouYin Par]nsCoord=2;源椭球nCoord=2 ;目标椭球nTouYin=0 ;投影类型nDifang=0 ;是否使用四参数nSevenPar=0 ;是否使用七参数szdDa=6378137.0000000000 ;目标椭球长半轴szdDf=298.2572235630;目标椭球扁率szdDa1=6378137.0000000000;源椭求长半轴szdDf1=298.2572235630 ;源椭球扁率szdCenter=108.00000000szlTx=0.000szlTy=500000.000szdTk=1.00000000szdHigh=0.00000000szdTlon=0.00000000szdCenter1=114.0szlTx1=0.000szlTy1=500000.000szdTk1=1.00000000szdHigh1=0.00000000szdTlon1=0.00000000[Seven Par]szddx=0.000000000000szddy=0.000000000000szddz=0.000000000000szdWx=0.000000000000szdWy=0.000000000000szdWz=0.000000000000szddK=0.00000000000000000000 [Four Par]szdCx1=0.000000000000szdCy1=0.000000000000szdCk1=0.000000000000 szdCx2=0.000000000000 szdCy2=0.000000000000 szdCa2=0.000000000000 szdCk2=0.000000000000 [Base Coordinate]szdBaseX=2558700.60750000 szdBaseY=435101.83010000 szdBaseH=45.00000000 nBLH=0nRadioFormat=0 szdBaseAntH=1.20000000 nRadioRate=1 nUseCorr=0szdCorrX=0.000000000000 szdCorrY=0.000000000000 szdCorrH=0.000000000000 [Nihe Par]nUseNihe=0szA1=0.000000000000szA2=0.000000000000szA3=0.000000000000szA4=0.000000000000szA5=0.000000000000szX0=100.000000000000szY0=100.000000000000[Job Par]Ellipsoid=2,2 ;源椭球,目标椭球AngleType=0 ;角度类型ConvertType=1 ;转换类型,是否是换带计算DataType=0,2 ;数据类型Change=0,114.00000000,114.00000000 ;转换前与转换后的中央子午线SourcePoint=-1690039.93800000,5555519.86900000,2631658.92700000;源数据TargetPoint=2713845.99600000,390578.41800000,917.25700000 ;目录数据SourceFilename=6,D:\Documents and Settings\southgps\桌面\22.txt ;源格式,文件名TargetFilename=1,D:\Documents and Settings\southgps\桌面\888.dat;目标,文件名OutputFormat=0OutputTitle=GpsT ool 工具软件坐标转换成果表最小化程序时,系统隐藏,双击任务栏图标即可最大化。

坐标转换方法范文

坐标转换方法范文

坐标转换方法范文坐标转换是将一个坐标系中的点的坐标值转换为另一个坐标系中的点的坐标值的过程。

在地理信息系统(GIS)和测量学中,坐标转换是非常重要的,因为地球表面存在不同的地理坐标系统和投影坐标系统。

然而,坐标转换也有其他的应用场景,如图像处理、机器人导航、三维建模等。

坐标转换的方法可以分为以下几种:1.等经度线下纬度距离不变方法:该方法假设经线长度在地球不同纬度上是相等的。

在这种方法中,经线被假定为直线,纬线的曲率和长度错位是可以忽略的。

该方法常被用于小范围地图的转换,如城市地图、道路导航等。

转换公式如下:Δlng = Δx / (R * cos(φ))Δlat = Δy / R其中,Δlng和Δlat是经度和纬度的差值,Δx和Δy是两个坐标系中对应点的水平和竖直距离,R是地球半径,φ是纬度。

2.中央经线法:该方法适用于大尺度地图,如区域地图、国家地图等。

它通过将地图投影到一个椭圆或椭球上,并固定一个中央经线来进行坐标转换。

转换公式如下:Δx = R * (lng - lng0) * cos(φ)Δy = R * (lat - lat0)其中,lng和lat是原始坐标系中的经度和纬度,lng0和lat0是中央经线的经度和纬度。

3.原点偏移法:该方法通过将原始坐标系中的原点转换到另一个坐标系中指定的点,从而实现坐标转换。

X = x - xoY = y - yo其中,X和Y是目标坐标系中的坐标值,x和y是原始坐标系中的坐标值,xo和yo是原点在原始坐标系中的坐标值。

4.多参数法:该方法通过建立一个数学模型,将两个坐标系之间的变换关系表示为一组参数的函数。

这些参数可以是平移、旋转、缩放等变换。

通过求解这组参数,可以实现坐标转换。

该方法可以适用于各种复杂的坐标转换需求。

以上是常见的坐标转换方法,不同的应用场景和需求可能需要使用不同的方法。

在实际应用中,可以根据具体的需求选择最适合的方法进行坐标转换。

同时,也可以利用现有的地理信息系统软件或库来实现坐标转换,如ArcGIS、GDAL等。

万能坐标转换

万能坐标转换

万能坐标转换在地理信息系统(GIS)和其他领域中,坐标转换是一项至关重要的任务。

坐标转换涉及将一个坐标系统下的位置转换为另一个坐标系统下的位置。

虽然这听起来简单,但实际上需要考虑到各种复杂因素,例如地球椭球体的形状、参考椭球体、投影方式等等。

1. 坐标系统简介在地图制图和定位中,我们通常使用经纬度坐标系统来表示地球表面上的位置。

经度表示东西方向位置,纬度表示南北方向位置。

然而,不同的地图使用不同的坐标系统,例如UTM坐标、高斯-克吕格坐标等。

2. 坐标转换的重要性为了在不同地图系统之间进行有效的数据交换,必须进行坐标转换。

比如在导航系统中,需要将用户输入的地址转换为地图坐标,或者在不同地图软件之间转换地点位置。

3. 常见的坐标转换方法3.1 大地坐标转换大地坐标转换是将经纬度坐标转换为平面坐标系统(如UTM)的过程。

在此过程中,需要考虑到地球椭球体的形状、椭球体参数等因素。

3.2 投影坐标转换地图投影是将地球表面的三维曲面投影到二维平面上的过程。

在地图显示和量测过程中,需要进行投影坐标转换,以确保地图的准确性。

4. 实际应用坐标转换在各个领域都有广泛的应用。

例如在地图制图中,需要将不同坐标系统下的数据进行整合;在GPS定位中,需要将卫星坐标转换为地图坐标;在地质勘探中,需要将测量数据转换为统一的坐标系统。

5. 总结综上所述,坐标转换是地理信息系统中的重要环节,涉及到的知识面广泛且复杂。

只有深入理解各种坐标系统的特点和转换方法,才能准确、高效地进行坐标转换工作。

在未来,随着技术的不断发展,我们相信坐标转换方法会变得更加智能化、高效化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

§10.2坐标转换工具
HGO 数据处理软件包提供了坐标转换程序,可以进行地方坐标与WGS-84坐标的相互转换,同时具备参数求解功能。

下面对这个工具进行介绍:
10.2.1概述
首先,介绍一下常见的三种坐标表示方法:经纬度和椭球高(BLH),空间直角坐标(XYZ),平面坐标和水准高程(xyh/NEU)。

注意:椭球高是一个几何量,而水准高是一个物理量。

我们通常说的WGS-84坐标是经纬度和椭球这一种,北京54坐标是平面坐标和水准高程这一种,实质是有平面基准和高程基准组成的。

此外,再注意一下坐标转换的严密性问题,在同一个椭球里的纯几何转换都是严密的(BLH<->XYZ),而在不同的基准之间的转换是不严密的。

举个例子,在WGS-84坐标和北京54坐标之间是不存在一套转换参数可以全国通用的,因为前者是一个地心坐标系,后者是一个参心坐标系。

高程转换是由几何高向物理高转换。

因此在每个地方必须用椭球进行局部拟合,通常用7参数模型来拟合。

那么,两个椭球间的坐标转换应该是怎样的呢?一般而言比较严密的是用七参数法(或称布尔莎模型),即X平移,Y平移,Z平移,X旋转,Y旋转,Z旋转,尺度变化K。

要求得七参数就需要在一个地区需要3个以上的已知点(7个参数至少7个方程可解,所以需要三个点列出9个方程),如果区域范围不大、最远点间的距离不大于30Km(经验值)的情况可以用三参数,即X平移,Y平移,Z平移,而将X旋转,Y旋转,Z旋转,尺度变化K视为0,所以三参数只是七参数的一种特例。

七参数模型的实质是用一个局部椭球去拟合地方坐标系的形态;所以转换后获得的地方椭球高就是水准高。

当然我们也可以把平面和高程两个方向分别进行拟合。

例如平面用四参数模型拟合,高程方向则用二次曲面等模型来拟合。

这样分开处理的模式相对七参数模型自由度更高。

但是由于四参数模型参数较少,表达能力较弱,通常只用于小区域坐标转换。

综上所述,从实用的角度出发,坐标转换程序提供了两种转换策略供给客户选择使用:
1.七参数模型,一步得到地方平面和水准数据。

2.四参数加高程拟合模型,分两步得到地方平面和水准数据。

由于各厂家的模型和流程定义可能是不一样的,这里就我们公司的转换流程描述如下:七参数的转换过程是这样的:
四参数的转换过程是这样的:
高程拟合的转换过程是这样的:
10.2.2使用软件进行坐标转换
本软件将坐标转换参数以文件管理,用户可以将定义好的一组转换参数作为一个文件(*.dam)保存下来,下次使用时从文件菜单中选择打开这个文件来调用所有已有的转换参数。

涉及到坐标转换参数一般指的是椭球参数,投影参数,七参数,四参数,高程拟合参数,水准格网文件。

所有这些参数集成到如下界面进行输入。

输入完成后,取一个文件名称,点击"保存",即可在程序目录下的“GeoPath”目录下生成*.dam参数文件。

图1.参数输入与设置界面
在该界面完成输入参数,或者点击"V"下拉按钮选中调入已有的坐标转换文件后,点击确定,即可回到主界面进行坐标的正反算:
图2.坐标转换主界面
程序还提供了简单的批量转换功能,在主界面切换到"文件"选项卡,即可调入预先准备好的文件,进行批量正算或者反算:
图3.批量转换功能界面
10.2.3参数计算
当用户有一组控制点(该组点具有WGS84坐标和当地坐标),即可使用本软件进行参数求解。

如前面所述,本软件提供七参数模型参数和四参数加高程拟合模型的参数求解,两种模型的求解均在同一个界面完成,方便用户对比选用不同模型的精度。

主界面点击"工具" ->"参数计算器" 即可打开参数计算界面(如果未输入椭球和投影参数,将提示并弹出参数设置界面)
图4.参数计算界面
参数计算的流程是:
1.输入基本参数:即先输入当地椭球和投影参数。

2.导入数据:逐个添加坐标点对数据或者先准备好文本格式的数据文件再点击“导入文件”(备注:文件格式为Name,B,L,H,x,y,h)
3.计算参数:本软件支持两种模式的坐标转换点击"七参数"或"四参数+高程拟合"若用后者,请先选定高程拟合模型。

4.查看结果:在结果栏会输出计算出的参数,用户可以复制出以保存。

5.运用参数:点击"生成坐标系统",查看转换参数,椭球参数及投影参数。

确定无误后,可以输入名称并保存为*.dam文件,用于中海达其他软件。

注意:请切换到"图形"界面查看起算点的几何分布情况。

(避免呈线状分布导致求得的参数不稳定、外推适用性不好)
10.2.4运用实例
例1
用户在一个A测区内使用RTK GPS接收机测量了一组WGS-84的坐标,现在希望将其转换为北京54。

用户有A测区的四个控制点,这些控制点既有WGS-84坐标,也有北京-54坐标。

同时已知地方坐标的投影参数。

分析:
用户的控制点数量超过3个,可以首先考虑七参数模型。

步骤:
1、进入参数设置界面,新建坐标转换文件"A市54坐标系",便于下次使用转换是不用重新输入,并首先选择椭球为BJ54并输入投影参数:
图5.参数输入
2、进入参数求解工具界面,录入四个控制点坐标数据,也可以实现按照格式准备好txt 文件进行导入(推荐方法):
图5.控制点数据输入
3、切换到图形界面查看控制点分布形态:
图6.查看控制点分布
如上图显示,该组控制点分布呈直线形态,形态不是很好,我们可以首先尝试用七参数模型,同时对比一下用四参数加高程拟合模型的方法。

4、点击“计算七参数”,即可完成七参数的计算,界面将输出参数的残差及具体参数,如果残差超过2个cm,表格将以黄色提醒。

图7.参数结果及残差信息
在这一步,可以点击“计算四参数与高程拟合”,对比两种不同的转换流程的精度。

根据残差信息进行选用。

5、确定参数计算无误后,点击"生成坐标系统",即可弹出自动形成的坐标转换参数集,检查无误,即可点击保存,生成*.dam文件使用。

图8.参数结果自动录入。

相关文档
最新文档
