霍尔传感器的应用以及原理1. 引言霍尔传感器是一种常见的传感器，广泛应用于电子设备和工业控制领域。

它通过测量磁场变化来检测物体的位置、速度和方向等信息。

本文将介绍霍尔传感器的原理以及它在不同领域的应用。

2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，即当电流通过晶体管和金属片时，会形成一个垂直于电流和磁场方向的电压差。

这个电压差叫做霍尔电压，它与外界磁场的强度和方向成正比。

通过测量霍尔电压的变化，可以得到与磁场相关的信息。

霍尔传感器通常由霍尔元件、增益放大器和输出电路组成。

霍尔元件是一个具有霍尔电压特性的磁敏器件，一般采用半导体材料制造。

增益放大器用于放大霍尔电压的信号，使其可以被检测和处理。

输出电路根据需求将电信号转换成数字信号或模拟信号输出。

3. 霍尔传感器的应用3.1 位置检测霍尔传感器可以通过测量磁场的变化来检测物体的位置。

在自动门控制系统中，可以使用霍尔传感器来检测人员的位置，实现自动开关门。

在机械制造中，霍尔传感器可以被用来监测机械臂的位置，控制其准确移动。

3.2 速度检测通过测量磁场变化的频率，霍尔传感器可以检测物体的速度。

在汽车中，霍尔传感器常被用来测量车轮的转速，用于ABS（防抱死制动系统）和发动机管理系统等。

此外，在电动机控制领域，霍尔传感器也经常被应用于测量电动机的转速。

3.3 方向检测霍尔传感器通过测量磁场的方向，可以检测物体的方向。

在磁罗盘中，霍尔传感器用于检测地球的磁场方向，提供导航和定位功能。

在游戏手柄中，霍尔传感器可以检测游戏手柄的倾斜方向，实现精确的游戏控制。

3.4 磁场检测由于霍尔传感器对磁场的敏感性，它也可以用来检测磁场的强度和方向。

在磁共振成像仪中，霍尔传感器被用于检测强磁场的均匀性，确保图像质量。

在磁力计中，霍尔传感器可以测量磁场的强度，用于测量磁体的磁场强度。

4. 总结霍尔传感器是一种应用广泛的传感器，它通过测量磁场变化来获得与位置、速度和方向等相关的信息。

霍尔效应传感器的5个重要应用

霍尔效应传感器的5个重要应用什么是磁传感器？磁传感器是能够检测和分析由磁铁或电流产生的磁场的设备。

它们可用于不同类型的应用，例如感应磁场位置和角度的变化，感应磁场强度或方向的变化等。

有多种类型的磁传感器，例如用于检测磁场强度变化的霍尔效应传感器（霍尔开关、线性霍尔传感器等），用于检测磁场方向变化的磁阻传感器、用于检测磁场角度变化的角度传感器、3D 霍尔传感器以及磁性速度传感器。

霍尔效应传感器被广泛应用于接近传感器、位置和速度测量等领域。

它们甚至用于计算机打印机、气缸、计算机键盘等。

磁传感器通常是一种固态器件，由于其高精度和准确度高、操作少、维护成本相对较低、设计紧凑等特点，如今需求量很大。

例如，工业应用是可用的，密封的霍尔效应器件是防水的，并且其制造方式也可以抵抗任何振动。

磁传感器广泛用于汽车系统，特别是用于分析汽车座椅、安全带的位置和用于控制安全气囊系统以及用于检测车轮转速以用于防抱死制动系统（ABS）。

霍尔效应传感器霍尔效应传感器是一种磁传感器，其输出取决于磁传感器周围的磁场或磁通密度。

“霍尔”这个词来自第一次发现这种霍尔效应的 Edwin Hall 博士。

如果存在垂直于电流通过的物体的外部磁场，则会在垂直于磁场和电流的方向上产生电动势。

什么是霍尔电压？如果在磁传感器中施加外部磁场，它就会被激活。

霍尔效应传感器的输出电压与通过的施加磁场强度成正比。

在外场超过特定的磁通密度阈值后，会产生输出电压，通常称为霍尔电压（VH）。

霍尔系数霍尔系数RH的单位通常以m3/C, or Ω·cm/G 表示。

霍尔效应传感器的构造：霍尔效应传感器通常由一块矩形半导体组成，例如铟锑 (InSb) 或砷化镓 (GaAs)，称为霍尔探头，安装在铝板上并完全覆盖在探头内部。

由非磁性材料制成的探针柄与探针头连接，使得半导体矩形板的平面垂直于探针柄。

当设备被激活时，电流会持续流过半导体。

如果外部磁场线与探头成直角，使得磁场线穿过探头传感器的直角，则会产生称为“霍尔效应”电压的电压，并且设备会提供读数外场的磁通密度 (B)。

霍尔传感器的原理和应用

霍尔传感器的原理和应用1. 霍尔传感器的原理霍尔传感器是一种基于霍尔效应的传感器，通过测量电磁场的变化来检测物体的位置、运动或者其他属性。

其原理主要基于霍尔效应的存在。

1.1 霍尔效应的概念霍尔效应是指当通过一块导体中的电流流过时，如果将该导体放置于磁场中，该磁场会产生一个力，使得电子在导体中聚集在一边，导致在导体两侧产生一种电势差。

这种现象就是霍尔效应。

1.2 霍尔传感器的结构霍尔传感器通常由霍尔元件、磁场源和信号处理电路组成。

其中，霍尔元件是关键部件，其结构包括霍尔片、上下两个触点和引线。

霍尔片是一种特殊材料，能够对磁场产生敏感。

当磁场作用于霍尔片时，霍尔片上的电荷会发生积聚，从而产生一定的电势差。

1.3 霍尔传感器的工作原理当磁场作用于霍尔传感器时，霍尔片上的电荷会发生积聚，从而产生电势差。

这种电势差可以被测量，并转化为相应的信号。

该信号可以通过信号处理电路进行放大、滤波和解调等处理，以便得到相关的测量结果。

2. 霍尔传感器的应用霍尔传感器由于其特殊的原理和结构，在许多领域都有广泛的应用。

2.1 位置检测由于霍尔传感器能够对磁场的变化进行敏感测量，因此在位置检测方面有很好的应用。

比如，在汽车领域中，霍尔传感器可以用来检测车速、转向角度，以及车辆的位置等信息。

2.2 运动检测霍尔传感器可以用来检测物体的运动状态。

在工业自动化领域中，霍尔传感器常常被用来监测机器的转速、转向等参数。

另外，霍尔传感器还被广泛应用于航空航天领域中，用于检测飞机、卫星等设备的姿态、位置等信息。

2.3 流量测量由于霍尔传感器对电流的变化敏感，因此能够用来测量流体的流量。

在工业领域中，霍尔传感器常常被用来监测管道内流体的流速和流量，以实现对流体控制和管理的目的。

2.4 磁场测量由于霍尔传感器对磁场的变化具有很好的感知能力，因此可以用来测量磁场的大小和方向。

在科学研究领域中，霍尔传感器常常被用来测量磁场的强度和分布，以研究磁场的性质和应用。

霍尔传感器及磁敏二极管三极管的原理及应用

一、 Hall霍尔传感器1、霍尔传感器的定义霍尔元件是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。

霍尔器件是一种磁传感器。

用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔器件以霍尔效应为其工作基础。

2、霍尔传感器的分类按照霍尔器件的功能可将它们分为: 霍尔线性器件和霍尔开关器件。

前者输出模拟量，后者输出数字量。

（1）线性电路：它由霍尔元件、差分放大器和射极跟随器组成。

其输出电压和加在霍尔元件上的磁感强度B成比例。

这类电路有很高的灵敏度和优良的线性度，适用于各种磁场检测。

霍尔线性电路的功能框图（2）开关电路：霍尔开关电路由稳压器、霍尔片、差分放大器、施密特触发器和输出级组成。

在外磁场的作用下，当磁感应强度超过导通阈值BOP时，霍尔电路输出管导通，输出低电平。

之后，B再增加，仍保持导通态。

若外加磁场的B值降低到BRP时，输出管截止，输出高电平。

我们称BOP为工作点，BRP为释放点，BOP－BRP=BH称为回差。

回差的存在使开关电路的抗干扰能力增强。

霍尔开关电路的功能框见图2。

图2(a)表示集电极开路(OC)输出，(b)表示双输出。

(a) 单OC输出 (b)双OC输出图2 霍尔开关电路的功能框图3、原理霍尔效应原理：将一块半导体或导体材料，沿Z方向加以磁场，沿X方向通以工作电流I，则在Y方向产生出电动势，如图1所示，这现象称为霍尔效应。

称为霍尔电压。

(a) (b)图3 霍尔效应原理图实验表明，在磁场不太强时，电位差与电流强度I和磁感应强度B成正比，与板的厚度d成反比，即(1)或(2)式（1）中称为霍尔系数，式（2）中称为霍尔元件的灵敏度，单位为mv / (mA·T)。

产生霍尔效应的原因是形成电流的作定向运动的带电粒子即载流子（N型半导体中的载流子是带负电荷的电子，P 型半导体中的载流子是带正电荷的空穴）在磁场中所受到的洛仑兹力作用而产生的。

《霍尔传感器原理》课件

检测碰撞程度，决定是否触发安全气囊。
03
02
01
电机控制
检测电机转子的位置，实现无接触式控制。
位置控制
在机器人和自生产过程的监控。
通过霍尔传感器检测门的状态，实现自动锁定和解锁。
智能门锁
根据光线强度自动调节窗帘的开合。
智能窗户
与其它传感器结合，实现家电的远程控制和智能管理。
《霍尔传感器原理》PPT课件
目录
CONTENTS
霍尔传感器简介霍尔效应原理霍尔传感器的分类与特性霍尔传感器的应用实例霍尔传感器的未来展望参考文献
霍尔传感器简介
1
2
3
霍尔传感器广泛应用于自动化控制、电机控制、汽车电子、安防监控、智能家居等领域。
在自动化控制领域，霍尔传感器用于检测电机转子位置和转速，实现电机精准控制。
霍尔效应原理
洛伦兹力
当带电粒子在磁场中运动时，会受到洛伦兹力的作用，导致粒子运动轨迹发生偏转。
描述霍尔元件性能的一个重要参数，与载流子浓度、迁移率等有关。
霍尔常数
指单位体积内载流子的数目，对霍尔常数有直接影响。
载流子浓度
指载流子在电场作用下的平均漂移速度与电场强度的比值，也影响霍尔常数的大小。
迁移率
03
优点
霍尔元件具有测量精度高、线性度好、稳定性强、耐高温等特点。
01
材料
常用的霍尔元件材料包括半导体、金属、陶瓷等。
02
结构
霍尔元件通常由N型或P型半导体材料制成，其结构包括电极、基片、电极引脚等部分。
霍尔传感器的分类与特性
线性型霍尔传感器主要用于测量磁场，其输出电压与所处环境的磁场强度成正比。
由于其线性输出特性，线性型霍尔传感器常用于精确测量磁场，如电流检测、磁通量测量等。

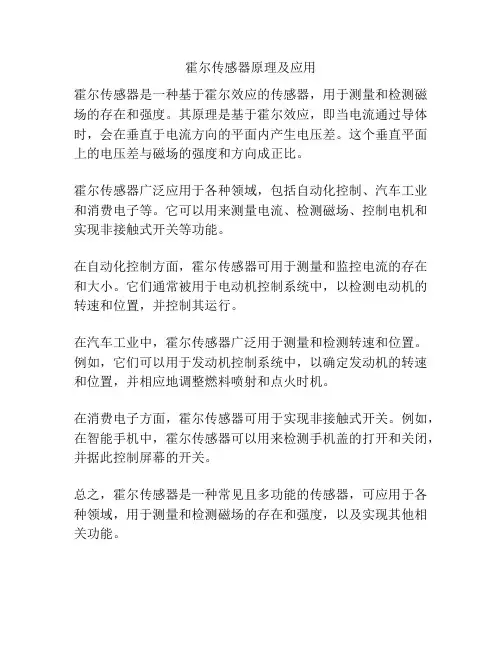

霍尔传感器原理及应用

霍尔传感器原理及应用
霍尔传感器是一种基于霍尔效应的传感器，用于测量和检测磁场的存在和强度。

其原理是基于霍尔效应，即当电流通过导体时，会在垂直于电流方向的平面内产生电压差。

这个垂直平面上的电压差与磁场的强度和方向成正比。

霍尔传感器广泛应用于各种领域，包括自动化控制、汽车工业和消费电子等。

它可以用来测量电流、检测磁场、控制电机和实现非接触式开关等功能。

在自动化控制方面，霍尔传感器可用于测量和监控电流的存在和大小。

它们通常被用于电动机控制系统中，以检测电动机的转速和位置，并控制其运行。

在汽车工业中，霍尔传感器广泛用于测量和检测转速和位置。

例如，它们可以用于发动机控制系统中，以确定发动机的转速和位置，并相应地调整燃料喷射和点火时机。

在消费电子方面，霍尔传感器可用于实现非接触式开关。

例如，在智能手机中，霍尔传感器可以用来检测手机盖的打开和关闭，并据此控制屏幕的开关。

总之，霍尔传感器是一种常见且多功能的传感器，可应用于各种领域，用于测量和检测磁场的存在和强度，以及实现其他相关功能。

霍尔传感器的分类、霍尔效应与霍尔传感器的应用

霍尔传感器的分类、霍尔效应与霍尔传感器的应用霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。

霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，18551938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。

式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。

霍尔传感器的分类霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。

（一）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。

（二）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

线性霍尔传感器又可分为开环式和闭环式。

闭环式霍尔传感器又称零磁通霍尔传感器。

线性霍尔传感器主要用于交直流电流和电压测量。

开关型如图4所示，其中Bnp为工作点开的磁感应强度，BRP为释放点关的磁感应强度。

当外加的磁感应强度超过动作点Bnp时，传感器输出低电平，当磁感应强度降到动作点Bnp 以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。

霍尔传感器(Hall Sensor)分类和工作原理及其应用

一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。

其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。

所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。

而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。

由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。

手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。

主要运用在翻盖解锁、合盖锁定屏幕等功能当中。

玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。

DH482有两个输出，输出1对S极敏感，输出2对N极敏感。

产品特性及优点•微功耗电池供电应用•极性判断，在两个极性上都有输出（输出1：S极输出，输出2：N极输出）•工作电压可低至1.8V•高灵敏度•CMOS输出>> 产品应用领域•固态开关•无绳手机提醒开关•翻盖式手机屏保开关•磁极性传感器玩具用微功耗霍尔开关DH621是较新出现的类型，等同对待S极和N极，也被称为。

霍尔传感器分类

霍尔传感器分类
霍尔传感器可以分为以下几类：
1. 线性霍尔传感器：线性霍尔传感器是一种检测磁场强度和位置的传感器，可以用来测量磁场的变化，从而确定位置和速度。

2. 旋转霍尔传感器：旋转霍尔传感器也是一种磁场传感器，能够检测旋转物体的角度和速度，并且可以在恶劣的环境下进行工作。

3. 数字霍尔传感器：数字霍尔传感器能够将磁场信号转换为数字信号，可以实现高精度、高可靠性的磁场检测。

4. 恒温霍尔传感器：恒温霍尔传感器具有恒定的灵敏度和零点漂移，可用于高精度测量。

5. 电流霍尔传感器：电流霍尔传感器主要用于检测电流的大小和方向，具有快速反应、高精度和低功耗等特点。

6. 继电器霍尔传感器：继电器霍尔传感器具有高速响应和长寿命等特点，可用于控制电机、开关、灯光等。

7. 车道霍尔传感器：车道霍尔传感器是一种用于车辆导航和车道保持的传感器，能够检测车辆相对于车道的位置和方向。

霍尔传感器应用

霍尔传感器的应用班级：电子131502班姓名：李泓学号:0213一、霍尔效应、霍尔元件、霍尔传感器（一）霍尔效应：如〔图1〕所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。

图中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

（二）霍尔元件：根据霍尔效应，人们用半导体材料制成霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

（三）霍尔传感器：由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如〔图2〕所示，是其中一种型号的外形图。

二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

三、霍尔传感器的特性（一）线性型霍尔传感器的特性：输出电压与外加磁场强度呈线性关系，如〔图3〕所示，在B1～B2的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。

（二）开关型霍尔传感器的特性：如〔图4〕所示，其中BOP为工作点“开”的磁感应强度，BRP为释放点“关”的磁感应强度。

当外加的磁感应强度超过动作点Bop时，传感器输出低电平，当磁感应强度降到动作点Bop以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。

Bop与BRP之间的滞后使开关动作更为可靠。

霍尔传感器（HallSensor）分类和工作原理及其应用

霍尔传感器（HallSensor）分类和工作原理及其应用一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。

其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。

所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。

而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。

由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。

手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。

主要运用在翻盖解锁、合盖锁定屏幕等功能当中。

玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。

DH482有两个输出，输出1对S极敏感，输出2对N极敏感。

霍尔传感器分类及应用

霍尔传感器分类及应用
以下是 6 条关于“霍尔传感器分类及应用”的内容：
1. 嘿，你知道吗？霍尔传感器可有好多种类呢！就像人有各种不同的性格一样。

比如线性霍尔传感器，它就像是个精准的测量员。

你想想看，在电动车的调速把里不就有它嘛，能精确地控制车速，多厉害呀！
2. 哇塞，还有开关霍尔传感器呢，这可太有意思了！它就如同一个忠诚的守卫。

像在洗衣机里，它能准确判断门是否关好，要是门没关好，它绝对不允许洗衣机开始工作，这不就是个负责的小卫士嘛！
3. 嘿呀，还有全极性霍尔传感器呢！它简直就是个万能选手。

手机里不就用它来做智能翻盖的检测嘛，是不是很酷？这就跟有个小精灵在默默工作一样神奇！
4. 哎哟喂，那霍尔传感器的应用可太广泛啦！就好像星星遍布天空一样。

比如在汽车里，霍尔传感器可以监测车速、转速，保障我们的行车安全，这多重要呀，你说是不是？
5. 哇哦，霍尔传感器在工业自动化领域也是大显身手呢！它就像是一个不知疲倦的工人。

像在一些自动生产线中，它能精确地控制各种流程，这不是超厉害的嘛！
6. 哎呀呀，在智能家居领域也少不了霍尔传感器的身影呀！它就像是个贴心的小助手。

比如在智能门锁上，它能让我们轻松开锁，给我们带来极大的便利，这感觉多棒呀！总之，霍尔传感器真的是无处不在，太重要啦！
我的观点结论：霍尔传感器分类多样，应用广泛又至关重要，在我们的生活中有着不可或缺的作用！。

霍尔传感器

一．霍尔传感器市场调研1.霍尔效应在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H的霍尔电压。

2.霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（1855—1938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应是研究半导体材料性能的基本方法。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

3.霍尔传感器的工作原理霍尔电流传感器有两种工作方式，即磁平衡式和直式。

霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、次级线圈和放大电路等组成。

①直放式电流传感器（开环式）众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。

这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。

②磁平衡式电流传感器（闭环式）磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。

磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。

这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。

当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来平衡。

霍尔传感器参数

霍尔传感器参数摘要：1.霍尔传感器的基本概念与工作原理2.霍尔传感器的种类与应用领域3.霍尔传感器的性能与参数4.霍尔传感器的优势与劣势正文：一、霍尔传感器的基本概念与工作原理霍尔传感器是一种基于霍尔效应的传感器，其工作原理是利用磁场与电流的相互作用来检测磁场强度或电流大小。

霍尔效应是指当半导体薄片表面有电流流过，磁场垂直作用于表面时，在垂直于电流和磁场的方向上产生霍尔电动势。

二、霍尔传感器的种类与应用领域1.用于电机测速的霍尔传感器：通过检测电机转子上的磁场变化，实现对电机转速的实时监测。

2.用于检查电流的霍尔传感器：通过检测电流产生的磁场变化，实现对电流大小的测量。

3.霍尔接近开关：用于检测物体与传感器之间的距离，实现非接触式开关控制。

4.水流量霍尔传感器：通过检测水流产生的磁场变化，实现对水流量的测量。

5.用于检测角度的霍尔传感器：通过检测磁场与霍尔元件的夹角变化，实现对角度的测量。

三、霍尔传感器的性能与参数1.电流范围：霍尔传感器适用于不同电流范围的测量，常见的电流范围包括0.8毫安至800毫安。

2.测量频率：霍尔传感器的测量频率范围广泛，可达0-50KHz。

3.反应时间：霍尔传感器的反应时间较快，通常在微秒级别。

4.线性度：霍尔传感器的线性度良好，误差通常在1%以内。

四、霍尔传感器的优势与劣势1.优势：霍尔传感器具有高精度、高稳定性、抗干扰能力强、易于集成等优点。

2.劣势：霍尔传感器对温度变化较敏感，且在低电流状态下可能出现零点漂移。

综上所述，霍尔传感器作为一种磁场检测设备，在我国的工业、科研和民用等领域具有广泛的应用前景。

霍尔传感器的分类

霍尔传感器的分类
霍尔传感器是一种电子测量设备，可以通过检测静态电场、动态
电场或磁场，来测量和监测物理量的变化。

由于霍尔传感器的灵敏度高、操作简单、结构紧凑，它已经被广泛应用于各种行业，特别是航空、船舶、车辆驾驶员及航天等领域的安全监控系统。

霍尔传感器可以分为静态霍尔传感器、动态霍尔传感器和磁霍尔
传感器三类。

静态霍尔传感器是最常用的类型之一。

它可以测量静态电场强度，将微小的电位变化转换为相应的电流输出，从而实现静态信号的测量。

它的优点是灵敏度高、可靠性高，但有着易受干扰的缺点。

动态霍尔传感器具有更高的灵敏度和可靠性，可以实时检测环境
中动态电场的强度变化，并将其转换成相应的输出电压，以用于控制
系统或实现某种功能。

磁霍尔传感器也叫作磁性霍尔传感器，是由线圈和磁铁组成的一
种电子测量设备，可以检测磁场信号，并将检测到的信号转换成相应
的输出电压，实现相关功能。

它具有体积小、重量轻、易于继电和精
度高等优点。

常用传感器霍尔传感器的用法3144A44E

一、温度传感器1、热敏电阻：分类：正温度系数（PTC）、负温度系数（NTC）、临界温度热敏电阻（CTR）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。

应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。

但是由于成本低，在定点温度控制等场合中还有较大的应用市场。

单点测温电路如下：（电路中R2的作用是改善2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。

还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。

二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。

当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。

这种由机械能转变为电能的现象，称为“正压电效应”。

反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。

当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。

当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。

这种由电能转变为机械能的现象，称为“反压电效应”。

测试电路图如下：（电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端）常用传感器应用RT随温度变化的非线性性）驻极体话筒及其电路的接法有两种：源极输出与漏极输出。

源极输出类似晶体三极管的射极输出。

需用三根引出线。

漏极D接电源正极。

源极S 与地之间接一电阻Rs 来提供源极电压，信号由源极经电容C输出。

编织线接地起屏蔽作用。

源极输出的输出阻抗小于2k，电路比较稳定，动态范围大。

但输出信号比漏极输出小。

漏极输出类似晶体三极管的共发射极放入。

只需两根引出线。

oD外形鈿離1S oS内部电路1 ---------DGDG漏极D与电源正极间接一漏极电阻RD信号由漏极D经电容C输出。

霍尔传感器的典型应用

霍尔传感器的典型应用
霍尔传感器的典型应用非常广泛，以下是部分应用场景：
1.测量领域：用于测量磁场、电流、位移、压力、振动、转速等。

例如，在无刷直流电机中，霍尔传感器可以用来检测转子的位置，从而控制电机的启动和运行。

2.通讯领域：用于放大器、振荡器、相敏检波、混频、分频以及微
波功率测量等。

3.自动化技术领域：用于无刷直流电机、速度传感、位置传感、自
动记数、接近开关、霍尔自整角机构成的伺服系统和自动电力拖动系统等。

4.汽车领域：霍尔传感器也广泛应用于汽车领域中，如用于测量车
速、发动机转速、气瓶压力等。

5.智能家居领域：用于智能门锁，智能空调等设备中，实现自动控
制和智能调节。

6.健康监测领域：用于监测人体的生理信号，如心率、血压等，可
以为医疗健康提供重要的数据支持。

7.环境监测领域：用于监测空气质量，温度，湿度等环境参数，可
以提供重要的环境数据，帮助人们更好地了解和改善生活环境。

8.智能机器人领域：用于机器人的姿态控制和运动控制，可以提高
机器人的智能化水平和自主性。

9.无人机领域：用于无人机的飞行控制和导航，可以提高无人机的
稳定性和精度。

这些是霍尔传感器的部分应用场景，实际上，随着技术的不断发展，霍尔传感器的应用范围还将进一步扩大。
