建筑构造基础课件

房屋建筑构造课件

第二十七页，共40页。
地下室示意图
第二十八页，共40页。
二、地下室的防潮构造 1、条件：常年水位(shuǐwèi)或最高水位(shuǐwèi)在地下
室底板以下时，且无形成上层滞水可能时。 2、构造要求： 1）条件：常年最高地下水位(shuǐwèi)与地下室底板之间
的距离>500时，做防潮处理。 2）防潮部位：墙身防潮、底板防潮。 3）防潮做法：（砖砌体地下室）砌体必须用水泥砂浆砌筑，墙外侧在做好水泥砂浆抹面后，涂冷底子油及热沥青两道，然后回填低渗透性土壤，如灰土。此外在墙身与地下室地坪及室内地坪之间设墙身水平防潮层。
二、基础概述 1、基础建筑物地面以下与土层直接接触的部分，建筑物的组成部分，承担建筑物上部的全部荷载，并下传给地基。 2、基础埋深简称埋深，室外设计地坪到基础底面的距离。最小埋深不能小于0.5m。 3、基础宽度 4、大放脚基础墙加大加厚部分，刚性基础均应做大放脚。
第五页，共40页。
建筑中，如桩筏式、桩箱式等。
第十八页，共40页。
柱下独立基础
第十九页，共40页。
墙下条形基础
第二十页，共40页。
井格基础
第二十一页，共40页。
筏式基础
第二十二页，共40页。
箱形基础
第二十三页，共40页。
桩基础
第二十四页，共40页。
基础中预留管道
房屋建筑构造高职高专 ppt 课件
本章(běn zhānɡ) 内容
•概述 •基础的埋置深度与影响因素 •基础的类型与构造 •地下室
第一页，共40页。
房屋建筑构造高职高专 ppt 课件

建筑识图与构造课件第一章识图基础

线型
线宽 b
用途见各专业制图标准
0.5b 见各专业制图标准 0.25b 中心线、对称线等 b 0.25b 见各专业制图标准假想轮廓线、成型前原始轮廓线
0.25b 断开界线
波浪线
0.25b 断开界线
第一章识图基础
3.图线画法规定画图时应注意以下几个问题： ①在同一张图纸中，相同比例的图样，应选择相同的线宽组。 ②相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。 ③虚线、单点长画线或双点长画线的线段长度和间隔宜各自相等，虚线的线段长度为3~6mm，单点长画线的线段长度为10~20mm。
第一章识图基础
平面定位轴线应设横向定位轴线和纵向定位轴线。横向定位轴线的编号用阿拉伯数字从左至右顺序编写；纵向定位轴线的编号用大写的拉丁字母从下至上顺序编写。如图1-14所示。
图1-14 定位轴线的编号顺序
1.1.9 索引符号和详图符号
第一章识图基础
表1-8 索引符号与详图符号
第一章识图基础
表1-1 幅面及图框尺寸
幅面尺寸
A0
A1
A2
A3
A4
b×l c a
841×1189
594×841 10
420×594
297×420 5
210×297
25
第一章识图基础
表1-2 图纸长边加长尺寸表
幅面代号长边尺寸 A0 A1 A2 A3 1189 841 594 420 1338 2230 1051 743 1635 631 1892 1487 2387 1261 892 1784 841 长边加长后尺寸 1635 1472 1041 1932 1051 1784 1682 1189 2081 1261 1932 1892 1338 1472 2081 2102 1487 1682

建筑识图与构造课件PPT课件

第2页/共15页
2、确定剖切平面的位置
剖切平面的位置可按需要任意选定。通常应平行于投影面，且尽量通过物体的孔、洞、槽的中心线。如要将V 面投影画成剖面图，则剖切平面应平行于V面；如果要将H面投影或W 面投影画成剖面图时，则剖切平面应分别平行于H面或W面。
第3页/共15页
3、剖面图的图线及图例
物体被剖切后所形成的断面轮廓线，用粗实线画出；物体未剖到部分的投影用中粗线画出；看不见的虚线，一般省略不画。
为使物体被剖到部分与未剖到部分区别开来，使图形清晰可辨，应在断面轮廓范围内画上表示其材料种类的图例。当不必指出具体的材料时，可用等间距的45°倾斜细实线表示。
第4页/共15页
4、剖面图的剖切符号
剖面图的剖切符号丌宜不图面上任何图线相接图22剖面剖切符号5剖面剖切符号的编号及图名剖切符号的编号宜按由左至右由下至上的顺序采用阿拉伯数字注写在剖视方向线的端部
识读三视图
第1页/共15页
一、剖面图
• 1、剖面图的概念
假想用一个剖切平面P，在物体的适当位置将其剖开，把位于观察者和剖切平面之间的部分移去，而将剩余部分向P所平行的投影面进行投影，所得的图就称为剖面图。
1 1
第8页/共15页
3、断面图剖切符号的编号
宜采用阿拉伯数字，按顺序连续编排，并注写在剖切位置线的一侧，编号所在的一侧即为该断面图的剖视方向。
（a）
（b）
第9页/共15页
4、断面图的图名只注写断面图的编号，如1—1、2—2…并在
编号数字下面画一粗短线，而省去“断面”二字。
第10页/共15页
剖面图的剖切符号，应由剖切位置线及剖视方向线组成，且均用粗实线绘制（见图2-2）；剖切位置线的长度为6--10mm；剖视方向线应重直于剖切位置线，长度为4～6mm。剖面图的剖切符号不宜与图面上任何图线相接触。

《建筑构造与识图》课件

建筑图纸的识读方法
熟悉图纸的符号与标注
了解图纸中常用的符号和标注方式，有助于更好地理解图纸内容。
结合图纸和现场进行比对
通过将图纸与现场进行比对，可以更好地理解图纸中的内容，并发现存在的问题。
掌握比例尺和单位
了解图纸的比例尺和单位，有助于更好地理解图纸中的尺寸和高度等信息。
学习专业术语和规范
了解建筑专业术语和规范，有助于更好地理解图纸中的内容和技术要求。
06
总结与展望
本课程的主要内容总结
建筑构造的基本知识
介绍了建筑构造的基本原理、建筑材料、建筑结构形式等。
建筑识图技能
讲解了如何阅读建筑施工图、结构施工图、给排水施工图等，以及如
何理解和应用图纸上的信息。
实际工程案例分析
结合实际工程案例，分析了建筑构造与识图在实际工程中的应用和重要性。
课程实践环节
要点一
总结词
掌握给排水施工图的构成和内容，了解建筑物的给排水系统和设备布置。
要点二
详细描述
给排水施工图是表示建筑物给排水系统和设备布置的图纸，包括给水系统图、排水系统图、消防系统图等。通过识读给排水施工图，可以了解建筑物的给排水系统和设备布置，为后续的给排水系统和设备安装提供依据。
电气施工图的识读
04
建筑识图实践
建筑施工图的识读
总结词
掌握建筑施工图的构成和内容，了解建筑物的总体布局和设计意图。
详细描述
建筑施工图是表示建筑物整体布局、建筑物的外部形状、内部布置以及细部构造的图纸，包括总平面图、平面图、立面图、剖面图和详图等。通过识读建筑施工图，可以了解
建筑物的总体布局、设计风格和功能划分等信息，为后续的施工和设计提供依据。

房屋建筑构造课件第2章第2节基础的埋置深度

图2-5 相邻基础埋深的影响
图2-4 冻结深度对基础埋深的影响
2 基础的埋置深度
（５）相邻基础的埋深在原有房屋附近建造房屋时，要考虑新建房屋荷载对原有房屋基础的影响。一般情况下，新建建筑物的基础埋深应浅于相邻的原有建筑物基础埋深，以避免扰动原有建筑物的地基土壤。当新建建筑物基础埋深大于原有建筑物基础的埋深时，两基础间应保持一定的水平距离，其数值应根据荷载的大小和性质等情况而定，一般为相邻两基础底面高差的2倍，如图25所示。
2 基础的埋置深度
二、影响基础埋深的因素
（１）地基土层构造基础应建造在坚实的土层上，如果地基土层为均匀、承载力较好的坚实土层，则应尽量浅埋，但应大于0.5m，如图2-2a所示。
图2-2 地基土层对基础埋深的影响
2 基础的埋置深度
如果地基土层不均匀，既有承载力较好的坚实土层，又有承载力较差的软弱土层，且坚实土层离地面近（距地面小于2m），土方开挖量不大，可挖去软弱土层，将基础埋在坚实土层上，如图2-2b所示。若坚实土层很深（距地面大于5m），可做地基加固处理，如图2-2c所示。当地基土由坚实土层和软弱土层交替组成，建筑总荷载又较大时，可采用桩基础，如图2-2d所示。具体方案应在做技术经济比较后确定。
图2-3 地下水位对基础埋深的影响
a）地下水位较低时的基础埋深 b）地下水位较高时的基础埋深
2 基础的埋置深度
（４）冻结深度地面以下冻结土与非冻结土的分界线称为冰冻线，冰冻线的深度为冻结深度，主要由当地的气候决定。由于各地区气温不同，冻结深度也不同，如北京为1m，哈尔滨为 1.9m，沈阳为1.2m。如果基础置于冰冻线以上，当土壤冻结时，冻胀力可将房屋拱起，融化后房屋又将下沉，日久天长，会造成基础的破坏，因此基础底面必须置于冰冻线以下100～200mm，如图2-4所示。

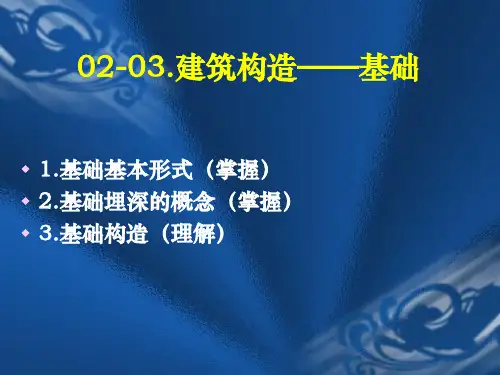

02-03.建筑构造-基础

无筋扩展基础的截面形式有矩形、阶梯形、锥形等。为保证在基础内的拉应力、剪应力不超过基础的容许抗拉、抗剪强度，一般通过构造上加以限制。
无筋扩展基础构造
无筋扩展基础构造示意图 d—柱中纵向钢筋直径
H0≥（b-b0）/（2tanα）式中：b—基础底面宽度；
b0—基础顶面的墙体宽度或柱脚宽度； H0—基础高度； tanα—基础台阶宽高比b2:H0，其允许值可按下表选用。
基础埋深是指从设计室外地面至基础底面的深度。基础按其埋置深度大小分为浅基础和深基础。基础埋深不超过5 m时称为浅基础。若浅层土质不良，需将基础加大埋深,此时需采取一些特殊的施工手段和相应的基础形式,如桩基、沉箱、沉井和地下连续墙等，这样的基础称为深基础。
2.基础埋深的概念（掌握）
B.基础埋置深度的影响因素影响基础埋置深度的因素有很多，若就某一工程
（a）立体图
（b）剖面图
毛石基础构造示意图
3.混凝土基础和毛石混凝凝土基础
也称为素混凝土基础，它具有整体性好、强度高、耐水等优点。
（a）矩形截面
（b）锥形截面
混凝土基础构造示意图
4.灰土基础
灰土基础是用一定比例的石灰与粘土，在最佳含水量情况下，充分拌合，分层铺设夯实或压实而成的基础。基础构造形式参见下图。石灰与土的比例一般为2：8或3：7。施工时每层虚铺厚度220mm，夯至150mm，称为“一步灰土”，一般可铺二至三步，即厚度为300mm或450mm。三合土基础厚度不应小于300mm，条形基础的灰土垫层宽度不小于600mm，独立基础的宽度不小于700mm。灰土基础有一定的强度、水稳性和抗渗性且施工工艺简单，取材容易，费用较低。在我国华北和西北地区，广泛用于4层及四层以下的民用建筑。灰土基础一般适用于地下水位较低，基槽经常处于干燥状态的基础。

《建筑识图与构造》课件

建筑图纸的识读方法
总结词
学会识读方法
详细描述
识读建筑图纸需要掌握一定的方法和技巧。首先，要了解图纸的组成和各部分的作用；其次，要熟悉常用的图示符号和图例；最后，要通过实践积累经验，不断提高识读速度和准确性。只有掌握了正确的识读方法，才能更好地理解和应用建筑图纸，为建筑工程的顺利实施提供保障。
01
半地下室
半地下室是指地下室部分地面高于室外地面，其构造与全地下室相似，但顶板通常不封闭。
地下车库
地下车库是指为停车而设置的地下室，其构造包括车道、停车位和辅助设施。
基础与地下室施工方法
土壤加固
在施工前，需要对土壤进行加固以提高承载力和稳定性，常用的方法有土壤夯实、压实和注浆等
。
基础施工
楼地面与楼板层的施工方法
水泥砂浆抹平法
将水泥砂浆抹平地面，施工简便，适用于多种地面材料。
铺贴法
将地面材料按照设计要求进行铺贴，如瓷砖、木板等。
浇筑法
将混凝土浇筑在楼板层上，形成整体性强的楼板层。
01
屋பைடு நூலகம்与屋面
屋顶的类型与构造
屋顶的类型：平屋顶、坡屋顶、曲面屋顶等
01
03 屋顶的防水、排水设计
根据设计要求，进行基础开挖、垫层铺设、钢筋安装、模板支设
和混凝土浇筑等施工步骤。
地下室施工
根据设计要求，进行地下室开挖、垫层铺设、钢筋安装、模板支设和混凝土浇筑等施工步骤，同时需要考虑防水、排水和通风等
问题。
01
墙体
墙体的类型与作用
承重墙
支撑楼板和屋顶的重量，维持建筑的稳定性。
非承重墙
安装要点
强调门窗与幕墙安装过程中的要点，如确保安装位置准确、固定牢固、密封良好等。

建筑构造--基础

3)桩基分类
按施工工艺： • 预制桩：构件厂或施工现场预制，借助打
桩机打入土中。 • 灌注桩：现场采用钻孔机械钻孔成型并灌
入混凝土后形成。（扩大头、无扩大头）
1.柴油锤桩机吊起预制方桩预制桩施工过程
2.两个工人扶住桩头，将桩定位
3.桩机开始将桩锤吊起
4.桩锤吊起后，远处的一个戴黄安全帽的工人操作绳子，将桩锤放下，柴油机工作，锤击开始，柴油机冒出黑烟
• 振动压实法适用于处理砂性土及松散性杂填土（炉灰、炉渣、碎砖瓦等）。
（3）机械压实
利用压路机、轮胎碾等机械碾压地基土壤，使地基压实排水固结。机械压实适用于大面积浅层填土。
2.换土法
• 当地基土的局部或全部为软弱土不宜采用压实法加固时（如淤泥、沼泽、杂填土、洞等），可将局部或全部软弱土清除，换以好土，如粗砂、中砂、砂
• 持力层：直接承受建筑荷载的土层。
• 下卧层：持力层以下的土层。
基础
2.两者的关系
基础是建筑物的组成部分，而地基不是；基础承受建筑物上部所有荷载，并且传给地基；两者共同作用，保证建筑物的稳定、安全、坚固耐久。
概括为一个公式： A≥N/P
A为基础底面积；N为建筑物总荷载；P为地耐力
地耐力一定—荷载越大，底面积越大
(3)基础工程应注意经济效果基础工程约占建筑总造价的10％一40％。
2.2 地基的分类和加固方法
天然地基凡天然土层具有足够的承
载力，不需经人工加固或改良便可作为建筑物地基。
人工地基当建筑物上部的荷载较大
或地基的承载力较弱，须预先对土壤进行人工加固或改良后才能作为建筑物地基。
地基土层分布图
沉管灌注桩施工过程

《建筑构造》PPT课件

图4.3 砖基础的构造
图4.4 基础宽度与高度关系
图4.5 钢筋混凝土基础
4.2.2.2 独立基础
独立基础一般用于柱子下面，每一根柱子一个基础，往往单独存在，所以称为独立基础。其形式有台阶式、锥形等。
4.2.2.3 整片基础
整片基础包括筏式基础和箱形基础当上部结构荷载较大，地基承载力较低，可选用整片筏式基础，以减少基底压力，降低地基沉降。整片筏式基础按结构形式分为板式结构和梁板式结构两类，如图4.6（a）、（b）所示。当钢筋混凝土基础埋深很大，为了加强建筑物的刚度，可用钢筋混凝土筑成有底板、顶板和四壁的箱形基础。箱形基础内部可用作地下室，如图4.6（c
当墙下条形基础的上部荷载较大时，可采用钢筋混凝土条形基础。由于这种基础底部配有钢筋，钢筋的抗拉性能好，不受刚性角的限制。因此，不受刚性角限制的基础也称柔性基础，如图4.5所示。钢筋混凝土基础最薄处的厚度不小于200mm，钢筋直径不宜小于8mm，间距不宜大于200mm。基础混凝土的强度等级不宜低于C15，垫层厚度宜为70～ 100mm。
图4.6 整片基础
(a)板式；(b)梁板式；(c)箱形
4.2.2.4 桩基础
当建筑物荷载较大，地基的软弱土层厚度在5m 以上，基础不能埋在软弱土层内时，可采用桩基础。
桩基础按其受力性能可分为端承桩和摩擦桩两种。端承桩是将建筑物的荷载通过桩端传给坚硬土层，而摩擦桩是通过桩侧表面与周围土壤的摩擦力传给地基。目前采用最多的是钢筋混凝土桩，包括
门是建筑物的出入口，它的作用是供人们通行，并兼有围护、分隔的作用。窗的主要作用是采光、
房屋除上述基本组成外，还有台阶、散水、雨篷、雨水管、明沟、通风道、烟道等。
图4.1 住宅的建筑构成

建筑构造基础

现浇楼盖
现浇楼盖适用于各种类型的建筑，具有整体性好、承载能力强等优点。在设计时要考虑楼板的厚度、配筋量以及裂缝控制等因素。
预制装配式楼盖
预制装配式楼盖适用于工业化程度较高的建筑，具有施工速度快、节约材料等优点。在设计时要考虑楼板的承载能力、连接构造以及材料选用等因素。
门窗类型与设计
木窗
木窗具有保温性能好、制作工艺简单等优点。在设计时要考虑窗户的开启方式、材料选用以及防腐处理等因素。
建筑构造的质量保修与维护
明确保修责任
建筑构造的保修期应当明确，一般为两年。在保修期内，因施工原因造成的质量问题，施工单位应当负责维修。
VS
建立维护档案
建立建筑构造的维护档案，定期对建筑构造进行检查和维护，确保其长期使用价值。
05
工程实例分析
工程实例一：某住宅楼建筑构造设计
设计理念
注重功能分区、采光和通风，并考虑到居住者的生活需求和审美需求。
设计时要注意墙体的厚度、砌筑方式以及墙体的构造措施。
02
混凝土墙
混凝土墙具有结构强度高、耐久性好、易于维护等优点。在设计时要
考虑墙体的厚度、配筋量以及墙体的构造措施。
03
玻璃幕墙
玻璃幕墙适用于现代建筑，具有很好的视觉效果和节能性能。在设计
时要考虑幕墙的结构形式、材料选用以及安装方式。
楼盖类型与设计
施工顺序
遵循施工组织设计，合理安排各工种进场顺序，确保施工顺利进行。
工程实例三：某桥梁建筑构造质量检测与维护
质量检测
采用无损检测技术，如超声波检测、电磁检测等对桥梁进行全面检测，确保桥梁安全性和耐久性。
维护措施
根据检测结果，制定相应的维护措施，包括修补、加固等，并定期进行维护保养。

《建筑结构》PPT课件

ABCD
采用钢筋网片砂浆面层加固
在墙体一侧或两侧粘贴钢筋网片，并抹水泥砂浆面层，提高墙体的承载力和延性。
增设抗震墙或抗震支撑
在结构体系中增设抗震墙或抗震支撑，提高整体结构的抗震能力。
地基与基础设计
07
地基土分类及工程性质
地基土分类
根据土的颗粒组成、塑性指标、液限、有机质含量等因素，将地基土分为岩石、碎石土、砂土、粉土、黏性土和人工填土等类型。
仪器检测法
利用专业仪器设备，如超声波探伤仪、X射线探伤仪等，对结构内部损伤进行检测。
局部破损检测法
在不影响结构整体安全性的前提下，对局部区域进行破损检测，了解损伤程度和范围。
结构安全性评估流程
收集资料收集结构设计、施工、使用等相关资料，了解结构历史和现状。
现场勘查
对结构进行现场勘查，了解结构实际情况，包括损伤、变形、使用功能等。
铆钉连接
适用于承受较大冲击和振动的钢结构连接，具有连接可靠、承受剪力大等优点，但铆接工艺较为复杂。
钢结构稳定性验算方法
01
静力法
基于静力平衡原理，通过计算结构在静力作用下的内力和变形来验算稳
定性。该方法适用于简单结构和静定结构。
02
动力法
考虑结构在动力作用下的响应，通过计算结构的自振频率和振型来验算
烧结多孔砖
孔洞率大于或等于25%，自重较轻，热工性能较好。
蒸压灰砂砖
以石灰、砂为主要原料，经高压蒸汽养护而成，具有较高的密实度和强度。
粉煤灰砖
以粉煤灰、石灰为主要原料，掺加适量石膏和骨料，经坯料制备、压制成型、高压或常压蒸汽养护而成。
砌体墙、柱承载力计算
受压承载力计算

2024建筑构造第六版课件

建筑构造第六版课件•建筑构造概述•建筑材料与性能•建筑结构体系与类型目•基础与地下室构造•墙体构造与保温隔热录•楼板层与地面构造•屋顶构造与防水排水•门窗与遮阳设施目•建筑节能与绿色建筑录建筑构造定义与目的定义建筑构造是研究建筑物的构成、各组成部分的组合原理和构造方法的学科。

目的主要任务是提供满足建筑使用功能要求的、技术合理的构造方案，作为建筑设计中综合解决技术问题及进行施工图设计的依据。

建筑构造历史与发展历史建筑构造的发展经历了从简单到复杂、从低级到高级的过程，其进步与建筑材料的发展和建筑施工技术的改进密切相联。

发展随着新材料、新技术、新工艺的不断出现，建筑构造技术也在不断发展和创新，为建筑设计提供了更多的可能性和自由度。

满足建筑使用功能要求01建筑物的使用性质和所处条件、环境的不同，则对建筑构造设计有不同的要求。

为满足不同的使用功能需要，必须采取相应的构造措施。

有利于结构安全02建筑物除根据荷载大小、结构的要求确定构件的必须尺度外，对一些零部件的设计都必须在有利于结构整体安全性的前提下进行构造设计。

适应建筑工业化的需要03建筑构造应尽量采用先进的技术和构造方案，将预制构件、机械化施工等应用到建筑构造中去，以适应建筑工业化的需要，提高建设速度，改善建筑质量。

注重经济、社会和环境效益建筑构造设计应综合考虑经济效益、社会效益和环境效益，选择合理的构造方案，降低建筑造价，减少材料消耗和能源消耗，提高建筑物的使用效益。

同时，还应注意保护环境，防止环境污染。

符合建筑模数协调标准建筑构造设计应符合《建筑模数协调标准》的规定，确定建筑及构配件的尺寸和公差，实现建筑工业化大规模生产，提高建筑工业化的水平。

水泥混凝土钢材木材常用建筑材料介绍普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥等，各类型水泥的性能及应用范围。

建筑钢材的种类、性能、规格及选用，包括碳素结构钢、低合金结构钢、不锈钢等。

混凝土的组成、性能、分类及应用，包括普通混凝土、高强混凝土、轻骨料混凝土等。
