电气、给排水、暖通及消防工程安全技术交底

电气、给排水、暖通及消防工程安全技术交底

电气、给排水、暖通及消防工程安全技术交底电气、给排水、暖通及消防工程在建筑施工中占据着重要的地位,这些工程涉及到建筑物内部和外部的供电、供水、排水、通风、空调、消防等方面,保障着施工过程的顺利进行和建筑最终的使用安全。

在施工现场,电气、给排水、暖通及消防工程的安全绝不可忽视,因此各位施工人员应该牢记以下技术交底要点:电气使用电器设备1.在使用或接触任何电器设备之前,务必先认真阅读产品说明书,并确认其电气安全性能;2.禁止私拉乱接电线,必须按照规范要求接线;3.在使用电器设备时,需要保持设备与使用人员之间的安全距离,并在设备周围设置警示标识,确保人员的人身安全;4.在使用大功率电器时,应使用专业的电源线路和插座,并进行接地,以确保使用的安全。

立场1.在装置或接触任何电器设备之前,必须先关闭电源;2.严格禁止私拉乱接电线,并且要保证接线的正确性;3.要使用专业的电源线路和插座,对于大功率电器,必须保证接地;4.应在电器设备周围设置警示标识,确保人员的安全。

操纵电气设备1.在操纵电气设备之前,需要确认是否符合规范要求,并对设备进行检修和维护;2.禁止在工作时随意更改设备的工作状态,必须按照规范要求正确操作;3.要保证设备正常的运行环境,必须时刻检查设备周围是否存在危险;4.要严格遵守安全运转规程,确保操纵电器设备的安全。

给排水给水工程安全1.水管的连接必须采取专业的接口,必须采用合格的密封材料来防止水漏;2.水压不得高于规定的压力,必须严禁任何非法的或未经授权的家庭疏通和改造;3.不得私自打孔、改变或损坏水龙头及其他设备;4.不得随意拆卸水表。

排水工程安全1.排水管必须采用专业的管道连接接口,并采用合格的密封材料,防止漏水;2.不得将垃圾等杂物排入下水道中,以防止堵塞;3.严禁倒排油渣、焊渣、蛋壳等固体物质;4.排水口应保持通畅,严禁排放到公共水道中。

暖通暖通工程安全1.热水设备必须经过专业人员的安装和操作;2.阀门必须刚性连接,防止管道出现松动;3.不允许在暖通管道上进行打孔,包括水泥管道和钢管道;4.随时检查设备的加热、供水和排水情况,必须按照规范要求运行。

给排水、暖通

给排水、暖通

建筑给排水系统设计施工:给水系统根据不让底层用水设备承压过大、充分利用进水压力以及在多分层以减少运行费用和少分层以减少建设费用之间综合考虑分高低区,各区之间应用阀门连接。

建筑热水系统分层与给水分层类似。

给水管路设计计算方法类似暖通热水系统。

对出水水温要求高需设循环时,其设计方法与热水供暖系统类似。

同时注意排气及管路膨胀补偿。

卫生间排水采用在水平干管与立管连接处设计汽水混合以消能,同时为保持排水干管内气压稳定,可设置专用通气管。

底层横支管与排水横干管距离不满足要求时,底层横支管应单独排出。

雨水设计应注意一根悬吊管不宜连接超过两个雨水斗。

熟悉PVC-U给水管、PP-R给水管、铝塑复合给水管、PE-X给水管、铜管、薄壁不锈钢管、PVC-U排水管及排水铸铁管的各种连接方法;熟悉各种管道之间的转换连接方法;熟悉各种管道支吊架的组成及制作;熟悉防水套管的组成及制作;熟悉管道及设备的保温绝热构造;熟悉水表、压力表、排气阀、水位控制阀、减压阀的详细安装;熟悉室外水表井及各种给水阀门井的构造及制作;熟悉水塔及贮水池的标准详细构造;熟悉排水检查井、雨水检查井、跌水井、闸槽井、隔油池、及化粪池的构造及制作;熟悉潜污泵安装、卧式水泵隔振及安装、立式水泵隔振及其安装;熟悉水箱、贮水罐、开水器、消火栓、住宅用热水器、游泳池附件、热水机组及二次供水消毒设备的详细安装;熟悉厨房及卫生间的常用设备管道布置及暗装构造;熟悉洗涤盆、洗脸盆、坐便器、蹲便器、小便器、大小便槽、淋浴器及浴盆的详细安装构造;熟悉雨水口、清扫口、地漏、通气帽、毛发聚集器的构造及安装;能完成泵站等复杂管路系统识图施工及相关机组机电安装,熟悉软启动和变频调速设备;熟悉中水常用处理工艺及相关设备暗装;能完成城镇给水、工业给水、工业污水和生活污水处理工艺设计和施工图绘制;能完成泵站等复杂管路系统识图施工及相关机组机电安装,熟悉软启动和变频调速设备;能完成给排水安装工程资料编制。

电气暖通给排水的施工方案

电气暖通给排水的施工方案

电气暖通给排水的施工方案1. 引言电气暖通给排水施工方案是在建筑装修设计的基础上,为了确保房屋内电气设备、供暖系统、通风系统和给排水系统的正常运行,以及确保施工质量和安全性而制定的方案。

本文将详细介绍电气暖通给排水的施工方案。

2. 电气施工方案2.1 电气设计原则在电气施工方案中,我们应遵循以下设计原则:•按照国家相关标准进行电气设计;•使用符合标准的电气材料和设备;•安装过程中确保电气连接的牢固性和稳定性;•确保电气设备与其他系统的协调和配合;•在施工过程中严格执行施工安全操作规程。

2.2 电气施工步骤电气施工一般包括以下步骤:1.打开墙壁,清理施工区域;2.按照设计图纸准确定位电气线路和设备的位置;3.进行电线的引线、上管、穿线、接线;4.安装照明设备、插座等电气设备;5.安装主配电箱、开关箱等;6.进行电气设备的调试和测试。

3. 暖通施工方案3.1 暖通设计原则在暖通施工方案中,我们应遵循以下设计原则:•确保供热系统的安全性和高效性;•选择适合房屋规模和需求的供热设备;•推荐使用节能环保的供热方式和设备;•确保通风系统的正常运行和室内空气质量;•加强隔热和保温,提高供暖效果;•防止管道漏水和其他供暖系统故障。

3.2 暖通施工步骤暖通施工一般包括以下步骤:1.安装供热设备,如热水锅炉、热泵等;2.进行供暖管道的铺设和连接;3.安装散热器、暖气片等供暖设备;4.配置温控设备,如温度传感器、温控器等;5.完善供暖管道的保温和隔热措施;6.进行供暖系统的测试和调试。

4. 给排水施工方案4.1 给排水设计原则在给排水施工方案中,我们应遵循以下设计原则:•按照国家相关标准进行给排水设计;•确保给水系统的正常供水和排水系统的正常排水;•选择符合标准的管道和阀门等给排水设备;•施工布局合理,方便维修和排水设备的维护;•防止管道漏水、污水倒流等问题。

4.2 给排水施工步骤给排水施工一般包括以下步骤:1.安装给水系统,包括主管道、分支管道等;2.安装水表、阀门等给水设备;3.安装洗手盆、淋浴器等用水设备;4.安装排水系统,包括主排水管道、下水道等;5.安装下水井、检查井等排水设备;6.进行给排水系统的测试和调试。

给排水中级和暖通中级-概述说明以及解释

给排水中级和暖通中级-概述说明以及解释

给排水中级和暖通中级-概述说明以及解释1.引言1.1 概述概述给排水中级和暖通中级是与建筑的水利工程和暖通工程相关的职业资格证书,是从事相关工程设计、施工和管理的专业技术人员必备的证书。

给排水中级涉及给水系统和排水系统的设计和施工,而暖通中级则涉及建筑的供暖、通风和空调系统设计和施工。

在现代建筑中,给水系统和排水系统是保障建筑物正常运行和居住环境卫生的重要组成部分。

给水系统负责供应建筑内部的生活用水和消防用水,排水系统则负责将废水和污物排出建筑,保持室内环境的清洁和舒适。

而暖通系统则是建筑物中的温湿度控制和空气流通系统,主要包括供暖、通风和空调三个方面。

供暖系统负责在寒冷的冬季为建筑物提供恒定的暖气供给,通风系统则保证室内空气的新鲜和流通,空调系统则调节室内的温度和湿度,提供舒适的居住环境。

给排水中级和暖通中级的学习内容涵盖了相关知识和技能,包括给排水系统和暖通系统的设计原理、施工要求、设备选型和工程管理等。

通过学习和考试,获得这两个资格证书能够证明个人具备一定的工程设计和管理能力,可以参与更高级别的工程项目。

本文将首先介绍给排水中级和暖通中级的一般性概述,然后详细阐述给排水系统设计和给水系统设计的要点,以及暖通系统的设计和施工要求。

最后,总结给排水中级和暖通中级的相关知识,并展望未来在这个领域的发展趋势。

1.2文章结构文章结构部分主要是为了向读者介绍本篇长文的组织结构和内容安排。

通过清晰的文章结构,读者可以更好地理解文章的逻辑顺序和各个部分之间的关系。

下面是关于文章结构的内容:1.2 文章结构本文将分为三个主要部分进行阐述。

每个部分都涵盖了与给排水中级和暖通中级相关的重要知识和设计要点。

具体结构如下:第一部分:引言在引言部分,首先对本文的主题进行概述,简要介绍给排水中级和暖通中级的背景和重要性。

随后,将对本文的结构进行介绍,让读者清楚地了解将要介绍的内容和思路。

最后,明确本文的目的,即为读者提供有关给排水中级和暖通中级的知识和设计要点。

机电安装施工方案(含电气、给排水、消防、暖通专业)

机电安装施工方案(含电气、给排水、消防、暖通专业)

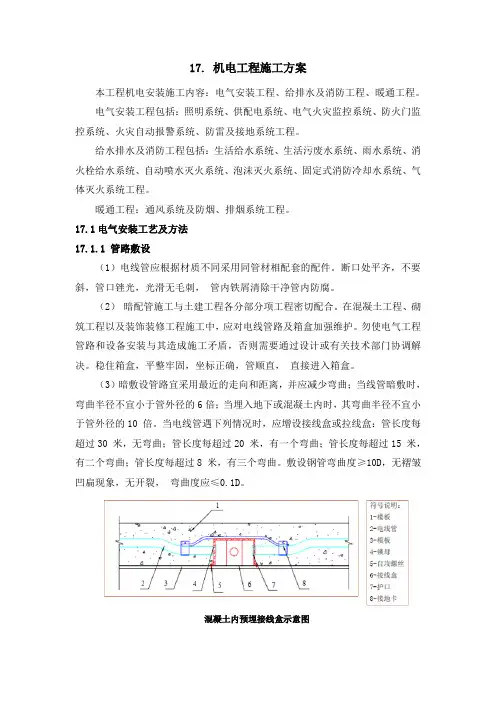

17. 机电工程施工方案本工程机电安装施工内容:电气安装工程、给排水及消防工程、暖通工程。

电气安装工程包括:照明系统、供配电系统、电气火灾监控系统、防火门监控系统、火灾自动报警系统、防雷及接地系统工程。

给水排水及消防工程包括:生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、泡沫灭火系统、固定式消防冷却水系统、气体灭火系统工程。

暖通工程:通风系统及防烟、排烟系统工程。

17.1电气安装工艺及方法17.1.1 管路敷设(1)电线管应根据材质不同采用同管材相配套的配件。

断口处平齐,不要斜,管口锉光,光滑无毛刺,管内铁屑清除干净管内防腐。

(2)暗配管施工与土建工程各分部分项工程密切配合。

在混凝土工程、砌筑工程以及装饰装修工程施工中,应对电线管路及箱盒加强维护。

勿使电气工程管路和设备安装与其造成施工矛盾,否则需要通过设计或有关技术部门协调解决。

稳住箱盒,平整牢固,坐标正确,管顺直,直接进入箱盒。

(3)暗敷设管路宜采用最近的走向和距离,并应减少弯曲;当线管暗敷时,弯曲半径不宜小于管外径的6倍;当埋入地下或混凝土内时,其弯曲半径不宜小于管外径的10 倍。

当电线管遇下列情况时,应增设接线盒或拉线盒:管长度每超过30 米,无弯曲;管长度每超过20 米,有一个弯曲;管长度每超过15 米,有二个弯曲;管长度每超过8 米,有三个弯曲。

敷设钢管弯曲度≥10D,无褶皱凹扁现象,无开裂,弯曲度应≤0.1D。

混凝土内预埋接线盒示意图(4)管路的连接、弯曲弧度、固定方式、金属管路跨接线的装设,箱、盒接地(零)处理,接线盒设置等均应符合安装工程施工规范要求。

钢管进盒箱要一孔一管,管口光滑,无毛刺,严禁电气焊开孔。

埋入主体内的电线管其保护层不得小于15mm,并具有相应的强度(M≥10)。

(5)将敷设好的电线管管口,箱、盒进行堵塞或其他临时性封闭处理,保证电线管畅通,管内无异物,不堵塞。

(6)测定盒、箱位置:根据设计要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找正,标出盒、箱实际尺寸位置。

给排水、暖通电气、管道、空调识图与施工工艺(建筑设备学习用)

给排水、暖通电气、管道、空调识图与施工工艺(建筑设备学习用)



六)、立面图(或剖面图) 立面图(或剖面图)的作用是:表示管道及设备在某一立面(正立面、左立 面、右立面)上的排列布置及走向,或在某剖面上的排列布置及走向。也可 以说表示的是管道、设备在某垂直方向上的排列布置情况。 立面图或剖面图要画的主要内容有: 1、与管道工程有关的某立面(或剖面)的建筑轮廓及主要尺寸,用细线条 绘制; 2、管道在某立面(或剖面)上的排列布置及走向,单线绘制的水管用粗线 条绘制,双线绘制的风管用粗线条或中粗线条绘制; 3、设备在某立面(或剖面)上的布置,用中粗线条按比例绘制(设备的外 轮廓线); 4、某立面(或剖面)上每根水平管和设备的安装标高,用数字按规定标注; 5、某立面(或剖面)上每段管子管径的标注,用数字按规定标注。
是:便于工程施工备料(提概算)。 要说明的是,该表所例的设备与材料不能作为工程预算的完全依据,因为管 道工程施工还涉及到许多辅助材料,另外该表所例的设备材料不完备。



四)、平面图 平面图定义:平面图是建筑物各层的水平剖切图,假想通过房屋的门窗 洞口将房屋水平剖开,移走上部,将切面以下部分向下投影,所得的水平剖 面图就称平面图。 最常见的是户型图,也是一种典型的剖面图。




第一章 管道工程识图基础知识 第二章 建筑给排水工程识图与施工工艺 第三章 采暖工程识图与施工工艺 第四章 通风空调工程识图与施工工艺
第一章 管道工程识图基础知识
一、管道工程施工图的主要内容 1、图纸目录 2、设计与施工说明 3、主要设备及材料表
基本图纸
4、平面图
5、系统图或轴侧图 6、立面图 1、节点放大图
详 图
2、大样图
3、标准图

建筑工程施工包含项

建筑工程施工包含项

建筑工程施工包含项一、施工包含项的定义施工包含项是指在一个建筑工程项目中,所有需要进行施工的具体项目,包括建筑结构、建筑装饰、给排水工程、电气工程、暖通工程、景观工程等各个领域的具体建筑物及其辅助设施和设备等。

施工包含项的确立是建筑工程施工的基础,它直接关系到工程进度、质量、安全和经济等方面。

二、常见的施工包含项1. 建筑结构工程包含项:主要包括地基处理、混凝土结构、砌体结构、钢结构等。

2. 建筑装饰工程包含项:主要包括室内粉刷、外墙保温、防水工程、地板铺设、吊顶工程等。

3. 给排水工程包含项:主要包括给水管道、排水管道、水泵设备、水箱设备等。

4. 电气工程包含项:主要包括配电设备、照明设备、弱电系统、风机设备等。

5. 暖通工程包含项:主要包括中央空调、风管系统、暖气片等。

6. 景观工程包含项:主要包括植草、栽植、喷泉、假山等。

三、施工包含项的编制施工包含项的编制是施工过程中的重要环节,它直接关系到工程的实际施工进度和质量。

施工包含项的编制要根据工程的实际情况进行,必须与设计文件相一致。

一般来说,编制施工包含项应包括以下几个步骤:1. 对设计文件进行详细的分析。

根据设计文件中的各个专业的内容,将其分类整理,并形成相应的施工包含项清单。

2. 对施工包含项进行细化。

对于每一个施工包含项,需要进一步确定其细节,包括具体的材料、工艺及工序等。

3. 制定施工包含项的标准。

在编制施工包含项清单的过程中,需要对每一个施工包含项进行详细的标准制定,包括施工方法、验收标准等。

4. 进行施工包含项的审核。

在施工包含项的编制完成后,需要对其进行审核确认,确保其与设计文件中的内容相符。

四、施工包含项的管理在建筑工程项目的实际施工中,施工包含项的管理至关重要。

好的施工包含项管理可以保证工程的施工进度、质量和安全。

一般来说,施工包含项管理包括以下几个方面:1. 施工包含项的监督与控制。

在工程的实际施工中,需要对施工包含项进行实时的监督与控制,确保各个施工包含项按照规定的标准和要求进行施工。

十三、配套工程(电气、给排水,暖通)施工方案及方法

十三、配套工程(电气、给排水,暖通)施工方案及方法

十三、配套工程(电气、给排水,暖通)施工方案及方法(一)电气工程1、线管敷设:本工程电气配管采用钢管暗敷。

在配合装修工程的基础上,核对预埋定位的灯头盒、接线盒、开关、插座盒、配电箱、电器配管等的坐标、标高,配电箱、插座盒在土建每层地面标高确定后,墙面厚度已经明确的情况下,按坐标进行固定,箱、盒四周不能空鼓,各路电管按规定进箱、盒,并用锁母丝扣固定,接地良好。

(1)钢管敷设应符合下列规定:①管路的管材、连接套管及盒(箱)应采用统一金属制作;②连接套管的长度不小于管外径的2-3.5倍;管路弯曲时,弧度应均匀,焊缝处于完全外侧。

不应有折皱、凹陷、裂纹、死弯等缺陷,切断口平整、光滑。

管材弯扁程度不应大于管外径的10%。

③管路暗敷设时,其弯曲半径不应小于管外径的6倍,埋入混凝土时,其弯曲半径不应小于管外径的10倍。

④埋入混凝土或墙体时,管路与墙体或混凝土表面净距不应小于15mm。

⑤管路穿越建筑物的沉降缝或伸缩缝处,应装设补偿装置。

焊接钢管应按规定进行防腐处理。

⑥明配管应排列整齐,固定点间距均匀,安装牢固。

(2)管内穿线本工程导线敷设采用穿管方式,管内穿线应符合如下规定:①在电气布线工程中,要保证管内清洁,无积水,污物,保证管内无接头,在箱盒内有适当余量,导线无破损,无扭结,护口齐全,接线时,要用号码管作好记号;导线要连接牢固,包扎严密不伤线芯。

②不同回路、不同电压不得穿入同一根管内。

本工程一般采用多项供电,要求公寓内电线绝缘层颜色选择一致,即保护地线(PE线)应是黄绿相间色,零线用淡蓝色,相线用:A相---黄色、B相---绿色、C相红色;③区分不同用途,多股线要采用配套的专用线鼻子压接;④配线结束后,进行全面绝缘检查,保证绝缘电阻符合规定要求。

2、灯具安装:本工程灯具采用嵌入式格栅灯、筒灯、射灯、吊链灯、壁灯疏散指示灯等几种情况。

灯具安装应符合下列规定:(1)灯具重量大于3kg时,固定在螺栓或预埋吊钩上;(2)软线吊灯,灯具重量在0.5kg以下时,采用软电线自身吊装;大于0.5kg的灯具采用吊链,且软电线编叉在吊链内,使电线不受力;吊灯线应采用双股编织花线,在保险盒内挽保险扣,螺口灯火线应接螺口内顶心上。

电气给排水暖通安装工程施工方案

电气给排水暖通安装工程施工方案

目录第一部分编制依据 (3)1.1 编制说明 (3)1.2 编制依据 (3)1.3 编制原则 (4)1.4 适用范围 (5)第二部分工程概况 (5)2.1 工程名称、性质和地理位置及建设规模 (5)2.2 安装工程施工设计概况 (5)2.3 安装工程施工范围 (5)第三部分安装方案 (5)3.1 安装工程总则 (6)3.2 电气工程 (7)3.3 给排水工程 (16)3.4 暖通工程 (33)1第一部分编制依据《****************安装工程施工方案》是依据中国东方航空西北分公司东方航空城A区主体工程施工图纸设计以及工程特点、现场实际施工条件、环境等情况,按照国家现行施工验收规范、相关国家标准、行业标准、陕西省地方标准、公司ISO 9001:2000质量体系、ISO 14001:2004环境管理体系、GB/T28001-2001:职业健康安全管理体系的要求,并结合公司多年来同类工程的施工经验,针对本工程各分部、分项工程的施工重点,本着确保工程质量、加快施工进度,降低施工成本的目的,经我公司有关专家与技术人员策划和方案比较,编制该工程施工方案。

该工程施工方案重点阐述了施工图设计范围以内的项目施工及技术措施,质量、工期保证措施,环境污染控制措施、环境保护措施、文明安全施工措施、扬尘治理措施。

我们通过认真熟悉、学习和研究有关图纸资料,并根据施工现场实际情况,在分析了各种外部环境影响和内部施工条件,以及工程施工的特点以后,我们将在本工程合同范围及设计图纸的工程范围内为业主提供全方位、高品质的服务。

21.2.1.工程应用的主要法律、法规(1)《中华人民共和国建筑法》(2)《中华人民共和国环境保护法》(3)《中华人民共和国安全生产法》(4)《建设工程安全生产管理条例》(5)《建设工程质量管理条例》(6)《陕西省建筑工程安全质量管理条例》1.2.2.工程应用的现行国家主要规范、规程、标准:现行国家主要规范、规程(1)《建筑给排水及采暖工程施工质量验收规范》GB50242-2002(2)《通风与空调工程施工质量验收规范》GB50234-2002(3)《机械设备安装工程施工及验收通用规范》GB50231-2009(4)《建筑电气安装工程施工质量验收规范》GB50303-2011(5)《施工现场临时用电安全技术规范》JGJ46-2012(6)《建筑物防雷工程施工与质量验收规范》GB 50601-2010工程应用的现行主要行业技术标准、规程(1)《建筑机械使用安全技术规范》JGJ 33-2012(2)《建筑施工安全检查标准》JGJ59-2011(3)《建筑施工高处作业安全技术规范》JGJ80-2011(4)《大气污染物综合排放标准》GBl6297-2006(5)《城市区域环境噪声控制标准》GB3096-20083(6)《施工现场临时用电安全技术规范》JGJ46-2012(1)陕西省有关建筑施工技术、质量、安全规定及相关文件。

给排水暖通施工工艺

给排水暖通施工工艺

给排水暖通施工工艺第一小节、薄壁不锈钢管双挤压式连接不锈钢管传统施工工艺,不论是焊接还是丝扣连接,对管材壁厚有严格的要求,套丝及焊接连接过程中需要套丝机、电焊机等机具,切削液、焊剂等添加物(副材),而且必须是熟练的操作工才能顺利完成复杂的操作工序,需要消耗大量的人工,工艺成本较高。

而采用薄壁钢管卡压连接施工工艺,管子插入管件后,用专用的卡压工具卡压、瞬间即可完成连接作业。

不需要螺纹连接时复杂的套丝作业,也不需要焊接时前处理、后处理作业,管道施工综合成本大幅度减少。

第一条、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→防腐(保温)→调试。

第二条、施工准备管道安装工程施工具备下列条件:施工设计图纸和其它技术文件齐全,并经会审或审查;施工方案或施工组织设计已进行技术交底;材料、施工人员、施工机具等能保证正常施工;施工现场的用水、用电和材料贮放场地条件能满足需要;提供的管材和管件符合国家现行有关产品标准,其实物与资料一致,并附有产品说明书和质量合格证。

施工前了解建筑物的结构,并根据设计图纸和施工方案制定与土建工程及其它工程的配合措施。

安装人员经专业培训,熟悉薄壁不锈钢管和管件的性能,掌握操作要点。

对管材和管件的外观和接头进行认真检查,管件、管材上的污物和杂质及时清除。

第三条、管道敷设管道明敷时,在土建工程粉饰完毕后进行安装。

安装前,首先复核预留孔洞的位置是否正确。

薄壁不锈钢管固定支架间距不大于15m,热水管固定支架间距的确定根据管线热胀量、膨胀节允许补偿量等确定。

固定支架宜设置在变径、分支、接口及穿越承重墙、楼板的两侧等处。

公称直径不大于25mm的管道安装时,采用塑料管卡。

采用金属管卡或吊架时,金属管卡或吊架与管道之间采用塑料带或橡胶等软物隔垫。

在给水栓和配水点处采用金属管卡或吊架固定;管卡或吊架设置在距配件40~80mm处。

对明装管道,其外壁距装饰墙面的距离:工程直径10~25mm时为40mm,工程直径32~65mm时为50mm。

计算给排水、暖通、电气工程安装工程量

计算给排水、暖通、电气工程安装工程量

计算给排水、暖通、电气工程安装工程量一、给水部分:1、先数给水入口处及室内的给水器具(如阀门、水表等),根据管径不同分开统计。

2、算量时先算干管,再算立管,最后算支管;根据管径不同合计处其总量;变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留 1.5m,接用水设备(如洗脸盆、大便器、洗涤盆等)的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来,如果是钢管的情况下需算其支架重量及除锈刷油面积(32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了);若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明,说明上说用什么管,就套什么管材;说明上说刷几遍漆就套几遍漆;说明上说做什么保温就套什么保温;最后的给管道冲洗一遍(所有饮用水都需冲洗)。

给水入户干管的计算1、数给水入户的入户装置(一般按标准图集进行数,如没有写图集就按图上画的数,切记入户的管子多大规格,所有的入户装置为多大规格,一般为阀门、水表等)2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量,砖混楼一般干管在地沟里安装,高层结构在地下一层图上量,一般在地下一层顶板下安装)3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的,不给计算)给水立管的计算1、立管的长度=1.5(为干管入户的标高)+每一层的层高*层数(一般看系统图就可算出)2、立管上的阀门(阀门规格与立管的规格相同)3、立管穿楼板套管(多大规格的立管套管为多大规格)给水支管的计算1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数(在计算给水支管时一定要按系统图上标明的规格分开进行计算,一般都在给排水大样图上画)2、穿墙套管(一般为管井中的立管接出的支管处有此套管)3、给水支管上接的对应规格的水表、阀门(在套定额时一般水表里包括一个阀门,所以此处的阀门不需再进行套定额了)给水工程套定额的项目1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表、4穿楼板套管5、穿墙套管6、管道冲洗7、室外 1.5米给水管道的挖土方二、排水部分:排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道,一般民用的排水全部为无压排水管道),高层建筑中有地下和地上全部采用铸铁排水管的,需好好看图纸的说明。

施工图审查作业指引(电气、给排水、暖通)

施工图审查作业指引(电气、给排水、暖通)

施工图审查作业指引(电气、给排水、暖通)编制日期审核日期批准日期修订记录日期修订状态修订内容修订人审核人批准人一、电气专业1.1. 检查依据1.1.1 中华人民共和国国家标准《建筑内部装修设计防火规范》GB50222-951.1.2 中华人民共和国国家标准《建筑设计防火规范》GB50016-20061.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95(2001)1.1.4 中华人民共和国国家标准《火灾自动报警系统设计规范》GB50116-981.1.5 中华人民共和国国家标准《供配电系统设计规范》GB50052-951.1.6 中华人民共和国国家标准《住宅设计规范》GB50096-19991.1.7 中华人民共和国国家标准《10KV及以下变电所设计规范》GB50053-941.1.8 中华人民共和国国家标准《低压配电设计规范》GB50054-951.1.9 中华人民共和国国家标准《建筑物防雷设计规范》GB50057-941.1.10 中华人民共和国国家标准《电力工程电缆设计规范》GB50217-941.1.11 中华人民共和国国家标准《3~110KV高压配电装置设计规范》GB50060-921.1.12中华人民共和国国家标准《电力装置的继电保护和自动装置设计规程》GB50062-921.1.13 中华人民共和国国家标准《通用用电设备配电设计规范》GB50055-931.1.14 中华人民共和国国家标准《电气装置安装工程电梯电气装置施工及验收规范》GB50182-931.1.15 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-941.1.16中华人民共和国国家标准《工业与民用电力装置的接地设计规范》GBJ65-83 1.1.17 中华人民共和国国家标准《电子计算机房设计规范》GB50174-931.1.18 中华人民共和国国家标准《有线电视系统工程技术规范》GB50200-941.1.19中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》GB50198-94 1.1.20 中华人民共和国国家标准《工业电视系统工程设计规范》GBJ115-871.1.21 中华人民共和国国家标准《工业企业通信接地设计规范》GBJ79-851.1.22 中华人民共和国国家标准《工业企业通信设计规范》GBJ42-811.1.23 中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20001.1.24 中华人民共和国行业标准《工业企业程控用户交换机工程设计规范》CECS09:89 1.1.25 中华人民共和国行业标准《工业企业通信工程设计图形及文字符号标准》CECS37:911.1.26人民防空工程设计防火规范GBJ98-981.1.27建筑物电子信息系统防雷技术规范GB50313-20041.1.28职能建筑设计标准GB/T50314-20061.2. 审查内容1.2.1 设计文件审查1.2.1.1设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文;1.2.1.2施工图设计深度是否满足施工要求;1.2.1.3签署、出图章及有关专业会签是否符合规定。

给排水(给水、排水)、暖通(采暖)、消防、电气工程安装工程量计算方法

给排水(给水、排水)、暖通(采暖)、消防、电气工程安装工程量计算方法

目录一、电气工程 (4)一、强电部分: (4)1、熟悉图纸: (4)2、工程量计算流程: (4)3、计算步骤: (5)4、有关规定: (5)二、弱电部分: (5)三、防雷接地部分: (6)电气工程相关套价的项目 (6)强电部分: (6)弱电部分: (7)避雷部分: (7)二、消防工程 (8)消火栓管道工程 (8)一.消防工程包括 (8)二.消火栓系统中一般需计算以下工程量 (8)三.消火栓干管的计算 (9)四.消火栓立管的计算 (9)五.消火栓支管的计算 (9)六. 消火栓箱的数量 (10)七. 消防管道防腐 (10)八. 钢筋支架计算 (10)消防自动喷淋系统 (10)一.消防自动喷淋系统中需计算以下工程量 (10)二. 喷淋管道干管的计算 (11)三.喷淋管道立管长度的计算 (11)四.喷淋管道支管长度的计算 (11)五.防火门、防火卷帘工程 (12)六、防排烟系统应计算 (12)七.泵房及屋顶水箱间 (13)三、采暖工程 (13)计算总则 (13)地热采暖的计算 (14)一.干管的计算 (14)二.立管的计算 (14)三.支管的计算 (15)四. 计算地面的净面积 (15)五. 计算地面的周长 (15)六. 地热管长度计算 (15)七. 计算钢管支架 (16)八. 采暖管道防腐计算 (16)九. 采暖管道保温计算 (16)十.地热采暖工程套定额的项目 (16)散热器采暖的计算 (17)四、给排水工程 (17)一、给水部分: (17)1、计算总则 (17)2、给水入户干管的计算 (18)3、给水立管的计算 (18)4、给水支管的计算 (19)5、给水工程套定额的项目 (19)二、排水部分 (20)1、计算方法 (20)2、排水工程套定额的项目 (22)一、电气工程(强电、弱电及防雷接地部分)一、强电部分:1、熟悉图纸:①先看设计说明,把设计说明上的工程所用材料及防雷部分的说明全部记下来,然后说明上一般都附有图例,把图例上所有的需要数个数的(配电箱分不同规格、灯具、插座、开关等)都分别统计出数量;②看系统图时应对上平面图,了解管子的走向。

给排水电气暖通监理细则

给排水电气暖通监理细则

给排水电气暖通监理细则排水、电气、暖通监理细则是在建筑施工过程中,对于排水、电气和暖通系统进行监理的规定和要求。

以下是该细则的一些主要内容。

一、排水系统监理细则:1.施工前,要对排水系统的设计方案进行全面审查,并与设计单位沟通,确保设计方案符合相关标准和规范。

2.监理人员要对排水系统的材料、设备、工艺进行检查,确保其质量和安全可靠。

3.施工过程中,要对排水设备的安装进行监理,确保设备安装正确。

4.监理人员要对排水系统进行试验检验,包括泄漏试验、水压试验等,确保系统正常运行。

5.对于施工过程中出现的问题,监理人员要及时发现和处理,确保施工质量。

二、电气系统监理细则:1.对电气系统的设计方案进行审查,检查其符合相关标准和规范,并与设计单位协商解决问题。

2.监理人员要对电气设备的采购和安装进行监理,确保设备质量和安全性。

3.对于电气系统的施工质量进行抽检,包括线缆敷设、开关插座安装、接地系统等。

4.对于电气设备的试运行,要进行监理,确保其正常运行和安全性。

5.监理人员要对电气系统进行验收,包括电气设备的功能与性能检测,接地电阻检查等。

三、暖通系统监理细则:1.对暖通系统的设计方案进行审核,确保其满足建筑使用要求和相关标准。

2.监理人员要对暖通设备的选型和采购情况进行监督,确保设备质量符合要求。

3.对暖通系统的施工工艺进行监督,包括管道敷设、设备安装等,确保施工质量。

4.对暖通设备的试运行进行监理,确保其正常运行和节能性能。

5.对暖通系统的验收要进行监理,包括设备功能测试、系统泄漏检查等。

以上是排水、电气、暖通监理细则的一些主要内容。

通过严格执行这些细则,可以确保排水、电气和暖通系统的施工质量,提高建筑的安全性和舒适度。

给排水、电气、暖通

给排水、电气、暖通

水电暖安装工程施工方案一、电气安装工程(一)预埋安装1、认真阅读图纸,严守规范,做好防雷接地的焊接,使电阻达到规范要求的允许数值。

2、预埋安放管线前,检查线管有无堵塞与裂缝,硬塑料管用胶合粘接。

(二)管内穿线管内穿线应在建筑物的抹灰及地面工程结束后进行,在穿入导管前,将管中积水及杂物清理干净,导线在管内不得有接头和扭结。

(三)电气照明器具及配电箱安装1、固定灯具用螺钉螺栓不少于两个,同一场所安装的杆座,开关高度一致,开关操作灵活,接头可靠。

2、配电箱安装高度与图线一致,配电箱内部走线整洁、牢固。

(四)避雷安装1、防雷系统应和建筑物顶部的其他金属物件连接成整体。

2、避雷网焊接时应搭接焊接,双面施焊。

施焊处应做好防锈处理。

3、按图纸设计要求施工,做好防腐处理。

4、避雷网遇有变形缝处应做好补偿处理。

二、给排水暖气安装工程1、认真熟悉图纸和有关技术资料。

2、施工前对我班组包括技术人员,对本工程执行规范施工。

3、施工技术人员要统筹兼顾,确保各系统的总管合理布局,确保工程质量。

4、上水管、热水管做到无渗漏为合格。

三、消防工程1、火灾自动报警系统及其联动控制系统的管预埋,我方严格按设计图纸施工。

2、要求技术人员包括材料员,严格选材,确保工程质量做到无泄漏、无变形、无降压。

水电暖通施工方案1.1.1给水管道安装方法及技术要求1、施工操作2、给水管采用钢塑复合管,丝扣连接。

3、钢塑复合管应采用相同材料的专用配件。

4、管材切割应酬使用手锯,不得采用高速砂轮切割机。

5、加工螺纹时,应使用无毒冷却液冷却加工部位。

1.1.2消防管道安装1、消防管道采用镀锌管丝接,并采用相应的配件。

2、安装前对管道进行一次检查,凡厚薄不均、不圆度超过标准、弯曲严重管道,应不予使用,以保证安装质量。

3、管道安装一般采用现场测量制作,根据设计形式相同尺寸一样,可成批加工。

4、剪切管材需确保截面与管材轴线垂直,断面光滑,管材插入管件底部需达到15mm。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水电暖安装工程施工方案一、电气安装工程(一)预埋安装1、认真阅读图纸,严守规范,做好防雷接地的焊接,使电阻达到规范要求的允许数值。

2、预埋安放管线前,检查线管有无堵塞与裂缝,硬塑料管用胶合粘接。

(二)管内穿线管内穿线应在建筑物的抹灰及地面工程结束后进行,在穿入导管前,将管中积水及杂物清理干净,导线在管内不得有接头和扭结。

(三)电气照明器具及配电箱安装1、固定灯具用螺钉螺栓不少于两个,同一场所安装的杆座,开关高度一致,开关操作灵活,接头可靠。

2、配电箱安装高度与图线一致,配电箱内部走线整洁、牢固。

(四)避雷安装1、防雷系统应和建筑物顶部的其他金属物件连接成整体。

2、避雷网焊接时应搭接焊接,双面施焊。

施焊处应做好防锈处理。

3、按图纸设计要求施工,做好防腐处理。

4、避雷网遇有变形缝处应做好补偿处理。

二、给排水暖气安装工程1、认真熟悉图纸和有关技术资料。

2、施工前对我班组包括技术人员,对本工程执行规范施工。

3、施工技术人员要统筹兼顾,确保各系统的总管合理布局,确保工程质量。

4、上水管、热水管做到无渗漏为合格。

三、消防工程1、火灾自动报警系统及其联动控制系统的管预埋,我方严格按设计图纸施工。

2、要求技术人员包括材料员,严格选材,确保工程质量做到无泄漏、无变形、无降压。

水电暖通施工方案1.1.1给水管道安装方法及技术要求1、施工操作2、给水管采用钢塑复合管,丝扣连接。

3、钢塑复合管应采用相同材料的专用配件。

4、管材切割应酬使用手锯,不得采用高速砂轮切割机。

5、加工螺纹时,应使用无毒冷却液冷却加工部位。

1.1.2消防管道安装1、消防管道采用镀锌管丝接,并采用相应的配件。

2、安装前对管道进行一次检查,凡厚薄不均、不圆度超过标准、弯曲严重管道,应不予使用,以保证安装质量。

3、管道安装一般采用现场测量制作,根据设计形式相同尺寸一样,可成批加工。

4、剪切管材需确保截面与管材轴线垂直,断面光滑,管材插入管件底部需达到15mm。

5、室内明装管道,严禁在墙内、楼板内、屋顶内、套管内、池壁内有接口,同时安装时,应按设计标高、坐标及土建实际尺寸下料。

室内明装不保温的管道,安装时,其管外壁与墙抹灰面净距DN15-25mm应为15-25mm,DN32-50mm应为25-30mm,DN80-100mm应为35-40mm,特殊情况除外。

1.1.3排水管道安装方法及技术要求1、排水管采用UPVC塑料管;2、管材、管件、粘结剂等产品质量必须通过省或市级以上技术鉴定,符合厂家有关技术规定。

3、为补偿温度变化而引起的伸缩,立管及非埋地管应设置伸缩节,出屋面的用柔性封口,防止胀弯渗水。

塑料管管径大于等于DN50,每隔5米设置伸缩节,管径大于等于DN100,每隔4m设置伸缩节,设置在管道井内的管道,当穿越建筑防火分隔时,设阻火圈,管端插入伸缩处预留的间隙为:夏季5-10mm,冬季15-20mm,断管工具选用细齿锯割刀,断口平整,垂直于管轴线,并去掉断口处毛刺和毛边并倒角,倒角坡度100-150,长度为15-30mm。

4、5、管道的最大支承间距,见下表:6、立管的固定支承点每层设一个,以控制立管膨胀度,分层支承管自重,当层高H≤4m(DN50,H=3m)时,每层设滑动支承一个,当层高H>4m(DN50,H>3m)时,每层设滑动支承二个,管道支承件的内侧应光洁,滑动支承件与管外壁之间应留有微隙。

若内壁不够光洁,则应衬垫一层柔性材料。

固定支承的内壁与管外壁之间应夹一层橡胶软垫,安装时将扁钢制成U型卡用螺栓拧紧固定。

7、管道系统配管时,应将管材与管件承口试插一次,使插入深度符合要求。

当管端伸入承口深度测定后,应在其表面划出标记,管端插入承口深度应符合以下要求,具体见下表:8、管道及管件在粘接前,应用棉砂或干布将承口内侧和插口外侧擦拭干净,无灰砂和水迹。

当表面沾上油污时,须用棉砂蘸丙酮等清洁剂擦净。

粘接工艺应连续运行,不易靠近有火种的地点施工(如电焊现场),要求在室温0℃以上操作,粘接剂应先涂插口后涂承口,涂抹应均匀,以防不均匀渗漏。

涂刷粘接剂后,应立即找准方向将管子插入承口使其准确垂直后再加挤压,转动至胶液稍有溢出。

管壁插入深度应符合所划标记,然后静置2至3分钟,以防接口滑落或干布蘸丙酮等清洁剂擦拭干净。

9、当异径管件连接时,采用偏心大小头过渡。

当承插接口插接完毕后,将挤出的粘接剂用棉纱水平安装时,两管以管顶平接,排水效果好。

当作立管安装时,偏心沿壁安装。

具体安装按照有关规定规范进行。

10、塑料管水平安装,纵横方向弯曲,每米允许偏差1.5mm,全长25m以上不大于38mm,立管垂直度每米允许偏差3mm,全长5m以上不大于15mm,架空管顶上部的净空,不宜小于100mm。

11、管道安装完成后,立管距地2m以下用木板捆绑保护,严禁用塑料管作为脚手架的支点或安全带的拉点、吊顶的吊点,不允许用明火烘烤塑料管,以防管道变形,油漆粉刷前,将管道用纸包裹,以免污染管道。
