CAD绘制各类地质图的步骤及注意事项

CAD绘制各类地质图的步骤及注意事项, CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤:1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准，就可以开始绘制勘探线平面图了。

3、绘制时所需的数据:1)以开始点为起点位置，测量勘探线的长度。

2)测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。

3)之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

(在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。

)钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

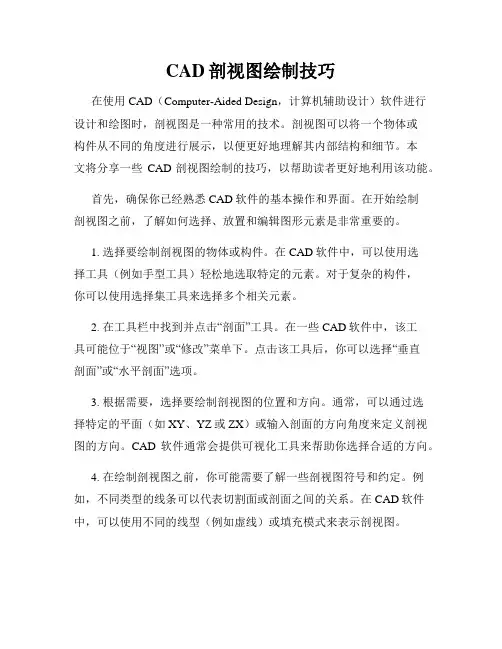

CAD剖视图绘制技巧

CAD剖视图绘制技巧在使用CAD（Computer-Aided Design，计算机辅助设计）软件进行设计和绘图时，剖视图是一种常用的技术。

剖视图可以将一个物体或构件从不同的角度进行展示，以便更好地理解其内部结构和细节。

本文将分享一些CAD剖视图绘制的技巧，以帮助读者更好地利用该功能。

首先，确保你已经熟悉CAD软件的基本操作和界面。

在开始绘制剖视图之前，了解如何选择、放置和编辑图形元素是非常重要的。

1. 选择要绘制剖视图的物体或构件。

在CAD软件中，可以使用选择工具（例如手型工具）轻松地选取特定的元素。

对于复杂的构件，你可以使用选择集工具来选择多个相关元素。

2. 在工具栏中找到并点击“剖面”工具。

在一些CAD软件中，该工具可能位于“视图”或“修改”菜单下。

点击该工具后，你可以选择“垂直剖面”或“水平剖面”选项。

3. 根据需要，选择要绘制剖视图的位置和方向。

通常，可以通过选择特定的平面（如XY、YZ或ZX）或输入剖面的方向角度来定义剖视图的方向。

CAD软件通常会提供可视化工具来帮助你选择合适的方向。

4. 在绘制剖视图之前，你可能需要了解一些剖视图符号和约定。

例如，不同类型的线条可以代表切割面或剖面之间的关系。

在CAD软件中，可以使用不同的线型（例如虚线）或填充模式来表示剖视图。

5. 开始绘制剖视图时，你可以选择直接绘制或使用实体剖面工具（也称为“自动剖面”或“执行命令”）。

通过使用实体剖面工具，你可以根据选择的元素自动生成剖视图。

6. 绘制剖视图时，应该注意保持比例和尺寸的准确性。

在CAD软件中，你可以使用测量工具来检查剖视图的尺寸。

确保剖视图与原始物体或构件的比例和尺寸一致，以便正确地表达其内部结构。

7. 在绘制剖视图后，你可以进一步编辑和调整剖视图的元素。

例如，你可以修改剖面的线型、颜色和填充模式，以使其更具表现力。

此外，你还可以添加文字、注释或符号来标识剖视图中的特定部分。

8. 最后，在绘制剖视图后，你应该保存和导出你的设计。

快速绘制CAD中的地质和地壳图

快速绘制CAD中的地质和地壳图对于地质和地壳图的绘制，使用CAD软件可以提供高效且精确的方法。

本文将介绍一些在CAD中绘制地质和地壳图的快速技巧和方法。

第一步，创建底图：在开始绘制之前，需要先创建一个底图，用于放置地质和地壳图的各个要素。

打开CAD软件后，选择一个适当的图纸大小，并设置比例尺，以便在后续绘制中能够准确地显示地理信息。

第二步，导入地理信息：导入地理信息是绘制地质和地壳图的重要步骤。

通过选择“插入”或“导入”功能，可以将现有的地形图、地形剖面图或其他相关数据导入到CAD软件中。

确保导入的数据与底图比例尺相匹配，以便正确地显示在绘图中。

第三步，绘制地层标记：地层标记是地质图中最重要的元素之一。

通过选择“文本”或“注释”功能，在CAD中添加地层名称和描述。

根据地质数据和剖面图，使用正确的符号和颜色来区分不同的地层。

确保在绘制地层标记时，选择正确的比例尺和字体大小，以确保文本清晰可见。

第四步，绘制地质构造：地质构造在地质图中扮演着重要的角色。

使用CAD中的“线条”和“填充”功能，可以绘制地质构造线和区域。

选择合适的线型和颜色来表示不同的地质特征，如断层、褶皱等。

确保在绘制时保持一定的精度和准确性。

第五步，绘制地形图：地形图通常用来表示地表的高程和地形特征。

使用CAD中的“等高线”或“地形阴影”功能，可以根据地形数据绘制地形图。

选择适当的间距和密度来展示地势的变化。

确保在绘制地形图时，注意比例尺和细节。

第六步，添加标志和符号：为了更好地理解地质和地壳图，可以添加标志和符号。

使用CAD 中的“图形”和“标记”功能，可以添加箭头、图例、比例尺等元素。

确保标志和符号与绘图的比例尺相匹配，并清晰可辨。

第七步，检查和修正：完成绘制后，应对绘图进行检查和修正。

检查是否有任何问题或错误，例如线条不连续、标记错误等。

如果有错误，及时进行修正，以确保绘图的精确性和准确性。

通过以上步骤，您可以在CAD软件中快速、准确地绘制地质和地质图。

如何在CAD中创建坡度和剖面图

如何在CAD中创建坡度和剖面图CAD（Computer-Aided Design）是一种广泛应用于工程设计和制造领域的计算机辅助设计软件。

在CAD中，创建坡度和剖面图是非常常见的任务。

本文将介绍如何在CAD中使用一些简单的技巧来创建坡度和剖面图。

首先，我们需要准备一些必要的数据，如地形图和高程数据。

在CAD中，地形图是可视化地表形态和地理特征的图像。

高程数据则是描述地面高度的数据。

这些数据可以通过调查、测量或其他来源获得。

一旦我们准备好了这些数据，我们可以开始在CAD中创建坡度和剖面图了。

下面是一些简单的步骤：1. 打开CAD软件并新建一个工程。

2. 导入地形图和高程数据。

在CAD中，可以使用“导入”或“插入”命令来导入这些数据。

确保数据的准确性和精确性。

3. 创建剖面线。

根据需要，在地形图上绘制剖面线。

剖面线是用来表示指定区域或路径上的高度变化的线条。

4. 定义剖面线的起点和终点。

使用“起点”和“终点”命令来定义剖面线的起点和终点。

这些点将成为我们后面创建剖面图的基准。

5. 创建剖面图。

使用“剖面”或“建立剖面”命令来创建剖面图。

根据剖面线的起点和终点，CAD会在剖面图中生成一系列的高程变化线。

6. 标注剖面图。

根据需要，在剖面图上添加标注，如高度标注、坡度标注等。

这些标注可以帮助我们更好地理解和分析地形特征。

7. 创建坡度图。

使用“坡度”或“建立坡度”命令来创建坡度图。

根据已有的高程数据，CAD会在坡度图中生成一系列的坡度箭头或等高线等表示坡度的符号。

8. 标注坡度图。

根据需要，在坡度图上添加标注，如坡度标注、距离标注等。

这些标注可以帮助我们更好地分析和评估地形的坡度特征。

需要注意的是，在创建坡度和剖面图时，我们应该选择合适的比例和尺寸，以确保图形的清晰和准确。

此外，我们还可以根据需要对图形进行进一步的处理和修改，比如增加颜色填充、处理图形间的连接等。

总结起来，使用CAD软件创建坡度和剖面图是一个相对简单的过程。

地形剖面图绘图步骤

地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。

本文章将详细介绍地形剖面图绘图的步骤及技巧。

一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。

2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。

二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。

2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。

3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。

4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。

5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。

三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。

2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。

3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。

四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。

CAD剖视图绘制方法

CAD剖视图绘制方法CAD剖视图是在工程设计和制图中常用的一种绘图方式，通过展示物体的内部结构和细节，能够更清晰地表达设计意图。

在AutoCAD中，绘制剖视图的方法相对简单，下面将介绍一种常用的剖视图绘制方法。

首先，在AutoCAD中打开需要绘制剖视图的图纸文件。

将图纸文件缩放至适合的大小，以便于操作。

其次，选择绘制剖视图所在的平面。

在AutoCAD中，通过使用“面命令”可以快速选择平面。

输入“面”命令后，按照提示选择需要绘制剖视图的平面，并确认选择。

然后，使用“剖面”命令来创建剖视图。

输入“剖面”命令后，按照提示选择平面，选择好后，界面上会弹出剖视图选项框。

在剖视图选项框中，可以设置剖视图的参数和样式。

常用的参数有剖视图的深度、剖视图的方向和剖视图的样式等。

根据实际需求设置好剖视图的参数和样式后，点击确定。

接着，选择“剪裁”命令，将剖视图中不需要显示的部分剪裁掉。

输入“剪裁”命令后，按照提示选择需要剪裁的区域，并确认选择。

剪裁完成后，只显示剖视图中需要显示的部分，其他部分将被剪裁隐藏。

最后，根据实际需要对剖视图进行修饰和标注。

在AutoCAD中，通过使用各种绘图工具和标注工具，可以对剖视图进行修饰和标注。

比如添加尺寸、文字说明和图例等，以便于更清晰地表达设计意图。

绘制完毕后，通过保存文件，即可保存绘制好的剖视图。

同时，可以将剖视图导出为图片文件或者其他文件格式，以便于分享和使用。

总结起来，CAD剖视图绘制的方法主要包括选择剖视图所在的平面、创建剖视图、剪裁不需要显示的部分和修饰和标注剖视图等步骤。

通过掌握这些基本方法和技巧，可以快速高效地绘制剖视图，达到更好的设计和制图效果。

以上是关于CAD剖视图绘制方法的简要介绍。

希望这篇文章能对正在学习CAD软件的读者有所帮助。

通过不断学习和实践，相信大家能够熟练掌握CAD剖视图的绘制方法，提高自己的设计和制图能力。

AutoCAD计算地质界面产状画剖面示意线程序

书山有路勤为径；学海无涯苦作舟
AutoCAD计算地质界面产状画剖面示意线程序
1 前言
我们在画地质剖面图时，经常要画断层。

我所见的大部分同仁都是利用
计算器或Excel电子表格程序计算其视倾角，缺点是不能判断出断层的倾向与剖面方向的关系。

而我们在判断断层倾向与剖面方向的关系时，有时候容易犯简单的、想当然的错误。

为了快速、准确地在剖面图中画断层，本人特编辑出此程序供大家分享。

它是直接在AutoCAD中，不借助于其它程序，只需用短短的几秒钟就能完成计算断层的视倾角，判断出断层倾向与剖面方向的关系，并画出其剖面示意线，标出断层的编号和产状。

2 源程序代码
(defun c:yfapm (/ anga angb fanu angc pt ptt pt1 pt2 pt3 os qx
ak bk e f d g yy fa)
(setvar “cmdecho” 0)
(setq anga (getreal “\n请输入剖面方向(度): “))
(setq fanu (getstring “\n请输入断层编号: “))
(setq angb (getreal “\n请输入断层走向(度): “))
专注下一代成长，为了孩子。

CAD剖面图制作步骤与技巧

CAD剖面图制作步骤与技巧CAD（计算机辅助设计）软件是一种常用的工具，用于制作各种图形和设计。

其中一项常见的应用就是制作剖面图。

剖面图是指通过穿过物体并将其切割成两半来显示其内部结构的图形。

在工程、建筑设计等领域，剖面图被广泛用于展示和分析不同物体的内部结构和组成。

本文将介绍CAD剖面图制作的步骤与一些技巧。

第一步是准备工作。

在开始绘制剖面图之前，我们需要收集和准备一些相关资料和数据。

这些资料可能包括建筑平面图、房屋结构图、土壤剖面图等。

收集足够的资料可以更好地帮助我们理解和绘制剖面图。

第二步是导入相关图纸。

打开CAD软件后，我们需要将相关图纸导入到软件中。

这可以通过选择“导入”选项来完成。

根据你手头的图纸格式，选择正确的文件类型并将其导入到CAD软件中。

第三步是创建剖面图轮廓。

在CAD软件中，我们可以使用线条和曲线工具来创建剖面图的轮廓。

根据图纸上的尺寸和比例，绘制出物体的外形轮廓。

可以使用直线工具、弧线工具、圆工具等来绘制不同形状的线条。

第四步是添加物体的内部结构。

在剖面图中，我们通常需要显示物体的内部结构和组成。

在CAD软件中，我们可以使用不同的工具和命令来添加这些细节。

例如，可以使用填充工具来填充物体的不同部分，使用图案工具来表示不同材质，使用文本工具添加文字标注等。

此外，一些CAD软件还提供3D建模功能，可以更加准确地显示物体的内部结构。

第五步是调整绘图样式和比例。

在CAD软件中，我们可以根据需要对绘图样式和比例进行调整。

可以更改线条的颜色、粗细、样式，调整填充的颜色和透明度等。

此外，可以使用放大和缩小工具来调整绘图的比例，以满足具体的要求。

第六步是添加标注和注释。

剖面图通常需要添加一些标注和注释，以帮助观察者更好地理解图纸。

在CAD软件中，我们可以使用文本工具来添加文字标注，调整文字的字体、大小和位置。

另外，一些CAD 软件还提供自动标注的功能，可以根据物体的尺寸和位置自动生成标注。

绘制地质剖面图

剖面图的编制
1,确定图幅大小、剖面方向并进行基本图面设计：根据地形地质图上剖面线的长度，确定图幅大小；图纸上方为图名，下方为图例、责任图签。

2，绘制水平标高线
一般先按剖面长度和略大于勘查深度的标高及图面设计要求等，在水平标高线的两端著名标高数。

3、确定剖面基线
剖面基线是剖面穿过的坐标经线和纬线。

一般根据剖面的长短，选择一条及以上的剖面基线并标注其坐标值。

4、绘制地形线、地物及井田边界线：
在地形地质图上图切。

在切绘地形线时，应根据地形起伏和地形坡度的变化情况，考虑足够的取点密度，保证地形线的精度。

5、投绘勘察工程
按剖面地或止点，将所有通过该剖面的各种勘察工程均投绘到剖面图上。

6、填绘各种地质界线：
根据地表天然露头、探槽、井探、钻孔等所揭露的地层产状及分界线、、构造线、不不整合线、含（隔）水层、滑面或堆积体与沟床的分界、崩塌体边界等进行标注。

7、剖面连线
从单孔构造资料及地表露头情况出发，联系邻近剖面及区内地质规律，作出正确判断后，将地质界线按自然形态圆滑连接，即完成地质剖面图的基本绘制工作。

8、剖面检校与整饰
剖面图连好后，应将所有原始资料数据进行校对，对有碍剖面清晰、整洁的不必要线条（如水平标高线）等擦拭掉。

如何使用CAD软件进行剖视图的绘制

如何使用CAD软件进行剖视图的绘制CAD软件是一种广泛使用的计算机辅助设计工具，通过它可以快速、准确地绘制各种图形。

在工程设计中，常常需要使用剖视图来展示内部结构和细节。

本文将介绍如何使用CAD软件进行剖视图的绘制。

首先，打开CAD软件并创建一个新的绘图文件。

选择适当的单位和比例，以便更好地展示细节。

接下来，根据需要在图纸上绘制外部轮廓线。

这些轮廓线可以通过描绘各个视图的边界来完成。

接下来，选择剖视图的方向和位置。

在CAD软件中，通常有多个选项可供选择，例如垂直剖视、平行剖视等。

根据设计需求选择合适的剖视图类型。

然后，确定剖视图的位置，根据需要将其放置在图纸的适当位置。

在选择剖视图后，需要创建剖视图的切面线。

这些切面线将决定剖视图的范围和显示的内容。

使用CAD软件提供的切面线工具来描绘剖视图的切面线。

确保切面线与图纸的其他线条相互交叉或平行，以获得更好的效果。

完成切面线的绘制后，可以根据需要选择是否显示尺寸和标记。

尺寸和标记可以帮助读者更好地理解剖视图中的尺寸和特征。

使用CAD软件提供的标注工具来添加尺寸和标记。

确保尺寸和标记的位置正确，并与其他元素对齐。

完成剖视图的绘制后，使用CAD软件提供的绘图工具进一步完善细节。

可以添加细节线、注释、符号等，以增强剖视图的表达力和可读性。

注意保持整体的清晰简洁，避免过多的细节和杂乱的线条。

当剖视图的绘制完成后，保存绘图文件。

建议保存不同版本的文件，以防需要回退或修改。

同时，可以将绘图文件导出为其他格式（如PDF）以方便共享和打印。

以上是使用CAD软件进行剖视图绘制的基本步骤。

当然，不同的CAD软件可能有细微的差别，但基本的原理和步骤相似。

通过熟练掌握CAD软件的工具和功能，可以更高效地绘制剖视图，提高设计效率。

总结起来，使用CAD软件进行剖视图的绘制需要先确定剖视图的方向和位置，然后绘制切面线来决定剖视图的范围和内容。

添加尺寸和标记以提供更详细的信息。

最后，使用绘图工具完善细节，保存绘图文件并导出为其他格式。

如何利用CAD进行剖视图绘制

如何利用CAD进行剖视图绘制CAD（计算机辅助设计）是工程设计中常用的软件，可以帮助工程师轻松绘制各种图纸。

其中，利用CAD进行剖视图绘制是一项重要的技巧，通过剖视图可以清晰地展示物体的内部结构和细节。

本文将介绍如何利用CAD进行剖视图绘制的方法和技巧。

首先，我们需要准备一份包含具体尺寸和要求的设计图纸，这是进行CAD绘图的基础。

在开始CAD绘图之前，我们可以先在纸上草绘一份简化的草图，以帮助理清思路。

接下来，打开CAD软件并新建一个工程。

选择合适的单位和图纸尺寸，以便后续的绘制工作。

在CAD软件中，我们可以通过不同的工具和命令来创建剖视图。

以下是一些常用的方法：1. 利用剖切命令（Slice）：选择要剖视的物体，然后使用剖切命令将物体切割为上下两部分。

可以根据需要调整切割位置和方向。

2. 使用剖视图命令（Section）：选择要剖视的物体，然后使用剖视图命令将物体部分消失，从而露出内部结构。

可以通过调整剖视图的尺寸和比例来展示不同的细节。

3. 绘制剖视线：选择合适的视角，并在物体上绘制剖视线，表示切割的位置和方向。

然后使用剖视命令将物体分开。

可以通过添加剖面符号和文字标注来标示剖视图的尺寸和细节。

在绘制剖视图时，我们还可以利用CAD软件提供的其他功能和技巧来增强图纸的可读性和准确性。

以下是一些建议：1. 使用图层分组：将不同的图形元素分组放置在不同的图层中，可以方便地控制和管理不同的元素。

比如，将剖视图放置在一个独立的图层中，可以隐藏或显示剖视图，方便后续的编辑和调整。

2. 添加尺寸标注：使用尺寸标注工具，在图纸中添加准确的尺寸标注。

这样可以方便读者对剖视图进行测量和理解。

3. 添加注释和说明：在需要强调的细节部分，可以添加注释和说明文字，以帮助读者理解图纸。

这些文字可以通过CAD软件提供的文本工具添加，可以调整字体、大小和颜色。

4. 校验和调整：完成剖视图的绘制之后，我们应该仔细检查图纸的准确性和清晰度。

用CorelDRAW画地质剖面图(地海院)docx 精品

调整好大小后单击右键进行锁定
调整线的粗细
用“点线工具”画曲线
从弧线的第一个端点点一下鼠标，按住左键到第二个端点放开左键，然后轻轻移动鼠标，使线与图像重合。

画两条平行线，然后点“互交式调和工具”，选，把鼠标放到
一条线中央，拉到另一条线即可填充出很多条平行线或曲线。

可在此处调节疏密程度
也可以放在虚线中央调整左右的疏密
对于交叉出现的平行线就先画一种，填充，调整了与图形重合，再画另一种
注意，用上述方法画出的一组平行线在属性上是一组的，如果要想单独更改一条的属性，需要先把这组平行线选中后单击右键，选择“拆分调和群组”，再选中一次，选择“取消全部群组”，之后各条线段之间就是独立的了。

可以根据需要进行更改。

1打开“图例地层代号产状－CDR格式”
此时到了另一窗口，将里面的窗口最小化即可到刚才的工作窗口。

说想拿图里的小零件却拿不下来就把图“拆了”，）
上角窗口（里面的那个）的最小化，到另一个窗口粘贴就行了。

文字内容就不说了，画不出来的老师的文件里都有。

最后是导出或另存为，如果要弄成图片放实习报告里可以选择“导出到Office ”，或用QQ 截屏。

使用CAD进行剖面绘制的方法

使用CAD进行剖面绘制的方法CAD（计算机辅助设计）软件是一种广泛应用于工程设计领域的工具，它提供了许多功能强大的绘图工具，其中包括剖面绘制功能。

剖面绘制可以帮助工程师们更好地理解工程结构的内部构造和设计布局。

本文将介绍使用CAD进行剖面绘制的方法。

步骤一：准备工作首先，我们需要准备好需要绘制剖面的工程图纸。

在CAD软件中打开工程图纸，并确保图纸的比例尺正确设置。

比例尺的设置通常在CAD软件的测量工具中进行调整。

另外，如果需要绘制多个剖面，可以使用图层功能将不同的剖面绘制在不同的图层上，以便于管理和编辑。

步骤二：选择合适的剖面位置在绘制剖面之前，我们需要选择合适的剖面位置。

通常，剖面应该选择在工程结构的重点和复杂部位，以便于观察和分析。

在CAD软件中，我们可以使用直线或多段线工具绘制剖面线，可以根据工程需要选择水平或垂直的剖面线。

绘制剖面线时，可以根据实际需要添加标注，例如结构的编号或其他要素。

步骤三：创建剖面视图一旦选择了合适的剖面位置并绘制出剖面线，我们需要在CAD软件中创建一个剖面视图。

在CAD软件的视图菜单中，可以找到创建剖面视图的选项。

根据软件的不同，剖面视图的创建方式可能有所差异，但通常都是通过选择剖面线和要素线进行裁剪来创建的。

步骤四：绘制剖面在创建了剖面视图之后，我们就可以开始进行剖面绘制了。

使用CAD软件提供的绘图工具，可以根据工程设计要求绘制剖面轮廓线、尺寸标注、符号和注释等。

在绘制过程中，可以根据需要添加或删除图形要素，并使用CAD提供的编辑工具进行调整和修正。

步骤五：添加文字和注释剖面绘制完成后，我们可以通过添加文字和注释来进一步完善剖面图。

使用CAD软件提供的文字工具，可以在剖面图中添加文字信息，例如构件名称、尺寸、材料等。

此外，还可以使用注释工具添加额外的说明或注解，以便于工程师们更好地理解和使用该剖面图。

步骤六：保存和输出当剖面绘制完成后，我们需要保存工程图纸，并将其输出为其他格式，以便于打印、共享或进一步编辑。

CAD画地质剖面图流程

法一：手绘法二：以唐家坝平面布置图为例1、打开cad并加载唐家坝平面布置图（带等高线等的地质图），2、在所要画的堆积体上画出剖面线3、工具-加载应用程序-切面图小程序-全选2个小程序-加载-关闭4、工具-宏-宏-会出现2个,选第二个（。

GeoSection.dvb…）-运行-对话框中（比例1:1000，按图层，地形线{细等高线，粗等高线}）-剖面线-选取剖面线-成图-确定-确定5、Ctrl+tab图层转换，win+tab界面转换填充1、填充图案代码查询2、在地质图案中找出相应图案代码，双击，全部复制3、工具-选项/右击-选项-文件-双击支持文件搜索-选第一个support文件夹路径4、在 C 盘找到support文件夹（User-ibm-AppDate-Roaming-Autodesk-Autocad-R16.0-chs-support-acadiso）5、双击acadiso，在最后面空一行，复制刚才复制的编码-保存-关闭6、Cad中命令行h(填充命令)-预定义-点击图例看是否加载成功-选中就可以填充了成批加载填充图案7、填充图案成批填充右击- 属性- 支持搜索路径-在c盘找到support文件将填充图案文件夹考到support文件夹下，打开- 地址栏选该文件夹命右击复制地址成TXT格式- -打开cad，右击—属性-支持文件搜索—添加—复制刚刚复制的TXT格式的文件地址8、知道某种填充材料名称—在excel表格里面找到代码，--在填充自定义里面查找—填充即可对于很多图层，只想要其中几个图层的情况1、将不需要的图层关闭2、将文件另存为—存为DXF格式3、关掉cad，再打开DXF文件，里面就是所要的图层清理图层清理没有用到的图层和模块，用pu快捷键，选全部删除快速选择cad图中某一部分qselect选择你要选的对象，比如说颜色，黄色，然后确定退出。

再在图层那里选到你要放置的图层里就行修改比例尺Sc修改部分要自己选取Zoom命令是窗口缩放，选中某一块，则会在窗口中放到最大，若不选某一块，选中心c,则整个图形放到最大视图—缩放—窗口命令=zoom命令图层转换器映射将“转换自”中所选的图层映射到“转换到”中所选的图层。

利用AutoCAD绘制地质图的若干方法

利用AutoCAD绘制地质图的若干方法任仓钰（甘肃省水利水电勘测设计研究院 748000）1 前言Auto CAD已经广泛地应用于地质，环境评价，测量，建筑及制造等领域，地质图由于其专业性特征，和其他领域如建筑领域图形相比有很大的不同。

由于地质体多为不规则形体，地质界线多用不规则曲线表示，而常用大面积色块和花纹表示不同性质的地质体。

在长期应用Auto CAD绘制地质图的过程中，笔者掌握了一些小技巧，总结了一些应用方法，对不断更新的版本也有些了解和认识，现将本人的一些体会与各位同行互相交流，共同提高。

2 多建图块，形成系列图块库将地质图中常用的或固定不变的图形：责任栏、图号圆、探坑注记、成因代号等建成块，并将其存放于块子目录(c:\k\>)中，构成图块库。

本人积累了几十个常用的图块，绘制地质图时，应用Insert命令即可在需要的部位按任意比例插入需要的图形块，这样一方面简化了操作，大大减少了重复编辑次数，加快了编辑速度，另一方面使图形达到了标准化，规范化，并具有统一的图式，图例。

3 填充花纹时的技巧在基岩区填充岩性花纹时，在剖面拐点前后常存在花纹的填充比例不合适，导致花纹的铅直距离不同而不能自动搭接的现象。

以前我们的做法是：在拐点的两侧予留1-2cm柱宽，然后进行手工连接，这样做不仅速度十分慢，而且图面极不美观，最近笔者经过反复实验，探索到了令人满意的方法，在此向同仁们介绍。

举例介绍如下：°IP5点前剖面方向NE71°, 点后剖面方向SE115°,点前砂岩(C107)的产状是NW306°SW<10°,点后砂岩的产状是NE60°NW<40°,根据理论推导,得出如下的关系式:X1/COSα=X2/COSβ式中: X 1 拐点前填充花纹使用的比例X2 拐点后填充花纹使用的比例α拐点前岩层的视倾角β拐点后岩层的视倾角填充的方法是: 先填充拐点前的岩性花纹(如C107,其视倾角为-34.5°,比例为2),那么拐点后岩层的视倾角为-8.22°,根据上述关系式计算X2=2.4019在拐点后填充花纹时,其视倾角为-8.22°,比例用2.4019,则拐点前后的岩性花纹的铅直距离保持相等,那么它们就会自动搭接在一起。

cad剖面图的画法教程详解

cad剖面图的画法教程详解很多剖面图一般都是将物体剖开的，所以使用cad画的话是比较简单的。

下面就让小编告诉你怎么用cad画剖面图的方法，一起学习吧。

用cad画剖面图的方法一1.先画好建筑平面图2.打开天正软件，选择【文件布图】下的【工程管理】。

3.点【工程管理】下新建工程，建立名为“三层框架”的工程名4.用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取5.根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼6.输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。

7.命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。

同理立面生成亦是如此用cad画剖面图的方法二双击auto CAD 的图标，进而打开该软件左击操作窗口中的最左上角的图标，会下拉出一个菜单栏，在此菜单中点击“打开”按钮，进而打开自己要操作的图形鼠标左键单击左面“绘图工具栏”中的“图案填充”图标，进而弹出如下“图案填充和渐变色”窗口在“图案填充和渐变色”窗口中点击“图案(P)：”后的窗口，在下拉菜单中选取要填充的图案的基本形状在“图案填充和渐变色”窗口中点击“角度(G)：”和“比例(S)：”下的窗口，在下拉菜单中选取要填充的图案的基本形状的角度和显示比例左击“图案填充和渐变色”窗口中左上方的“添加：拾取点”前的加号图标，然后就会返回原图形窗口在原图形窗口中将鼠标的光标依次移动到要填充图案的区域并以此单击鼠标左键，此时选中区域的边界线会变成虚线，进而选中所要填充的区域然后，右击鼠标在弹出的菜单栏中点击“确定”按钮就会重新弹出“图案填充和渐变色”窗口，然后单击下方确定按钮就会看到选中的区域中填充了剖面线。

用Auto CAD绘制工程地质平切面图(1).

用Auto CAD绘制工程地质平切面图(1)本项功能是计算某一高程的地质结构面数据并存入一文件本剖面高程上限(米):520。

00高程下限(米):230。

00当你要绘制高程为300米的平切图时，请在提示“欲切平切面高程”对话框中输入“300”，点取“ok”按钮后，自动在高程300处绘制一直线，如图3中的ab，程序自动计算出线段ab与地质结构面的交点，反算出每个交点在本剖面的水平距离，并连同地质结构面的编号、产状等数据显示在屏幕上。

计算完成后有提示信息，出现请输入文件名的对话框如图4所示。

为便于记忆，文件名的确定最好与高程值有关，例如定为：a2-300。

文件内容如下所示：0,84.61,d2,nw315 sw<75,0,0,0.01,139.83,d1,nw315 sw<75,0,0,0.02,146.56,dp1,nw320 sw<75,0,0,0.03,208.17,d3,nw315 sw<75,0,0,0.04,417.29,dp3,nw306 ne<75,0,0,0.05,419.18,dp3,nw306 ne<75,0,0,0.06,458.32,f1,nw305 sw<76,0,0,0.07,490.18,f1,nw305 sw<76,0,0,0.08,613.32,dp3,nw305 sw<80,0,0,0.09,618.99,dp3,nw305 sw<80,0,0,0.010,738.55,dp4,nw322 ne<37,0,0,0.011,742.41,dp4,nw322 ne<37,0,0,0.012,786.87,q2,nw330 sw<80,0,0,0.013,787.93,q2,nw330 sw<80,0,0,0.0其中每一行是一个地质结构面数据，分别为序号、水平距离、结构面编号、产状等数据。

cad剖面图教程

cad剖面图教程CAD（计算机辅助设计）是一种广泛应用于工程设计和图形设计领域的技术工具。

CAD软件可以帮助设计师创建、修改和优化各种设计，并以图形形式呈现出来。

其中一个重要的应用是创建CAD剖面图。

在本教程中，我将向你介绍如何使用CAD软件创建剖面图，并提供一些实用的技巧和建议。

第一步是选择合适的CAD软件。

市场上有许多种CAD软件可供选择，如AutoCAD、SolidWorks等。

你可以根据自己的需求和预算选择最适合自己的软件。

一旦你选择了合适的CAD软件，你就可以开始创建剖面图了。

首先，你需要了解你要绘制的物体的外观和结构。

这可能需要你仔细观察物体或查阅相关资料。

根据你所观察到的外观和结构，你可以在CAD软件中创建一个三维模型。

第二步是选择一个适当的视图，以便从正确的角度观察物体。

你可以选择正视图、侧视图或俯视图等视图之一。

一旦你选择了一个视图，你可以开始绘制剖面图了。

第三步是使用CAD软件的工具和功能来绘制剖面图。

首先，你需要使用线条工具或绘图工具来绘制物体的外轮廓。

然后，你可以使用填充工具或着色工具来给物体上色，以更清晰地显示剖面图。

此外，你还可以使用标注工具来添加尺寸和注释，以便更好地理解和解读剖面图。

在绘制剖面图时，你需要注意以下几个方面。

首先，你需要保持图形的准确性和比例。

尽量使用CAD软件的辅助绘图工具和功能，如吸附、捕捉等，来确保图形的准确性。

此外，你还需要选择适当的比例尺，以确保绘制出的剖面图能够准确地体现物体的尺寸和比例关系。

其次，你需要保持剖面图的清晰和易读。

你可以使用不同的线型、线宽和线颜色来区分不同的元素和部分，以便更清晰地表示出剖面图的结构和组成。

此外，你还可以使用符号或图标来表示一些特定的元素或功能。

最后，你需要经常保存你的工作。

CAD软件通常具有自动保存功能，但你仍然需要定期保存你的设计，以防止意外数据损失。

总结一下，创建CAD剖面图是一项需要技巧和经验的工作。
