示波器的使用方法

示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。

下面将介绍示波器的使用方法，帮助您更好地使用示波器。

1.连接电路：首先，将待测电路与示波器连接。

将被测电路的信号源输出连接到示波器的输入端口。

通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。

2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。

时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。

时间基准通常是以秒为单位，电压基准通常是以伏特为单位。

3.设置触发：触发是指示波器何时开始显示波形的设置。

触发通常设置为波形的一些特定位置或水平。

可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。

触发设置是确保波形正确显示的重要步骤。

4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。

时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。

5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。

波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。

您还可以通过调整时间和电压范围来改变波形的显示。

6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。

您可以添加这些测量值以获得更多信息。

示波器通常会自动计算这些测量值并显示在屏幕上。

7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。

示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。

8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。

例如，您可以改变触发沿、触发电平或更改测量参数的设置。

9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。

通过观察和测量电路的波形，可以帮助确定故障的原因和位置。

示波器的作用及使用常见问题解析

示波器的作用及使用常见问题解析示波器对于很多平常人来说可能听都没听说过，但是对于电气工程师来说示波器的作用无可取代，它一直是工程师设计、调试产品的好帮手。

但随着计算机、半导体和通信技术的发展，示波器的种类、型号越来越多，从而使示波器的作用得到详细的划分。

示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，但示波器的使用方法在基本方面都是相同的。

下面从测试应用方面来介绍一下示波器的作用和它的基础使用方法。

示波器的作用是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

一、示波器的作用1.广泛的电子测量仪器;2.测量电信号的波形(电压与时间关系);3.测量幅度、周期、频率和相位等参数;4.配合传感器，测量一切可以转化为电压的参量(如电流、电阻、温度磁强等)二、示波器的作用-测量电压利用示波器所做的任何测量，都是归结为对电压的测量。

示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。

更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。

这是其他任何电压测量仪器都不能比拟的。

三、示波器的作用-测量时间示波器时基能产生与时间呈线性关系的扫描线，因而可以用荧光屏的水平刻度来测量波形的时间参数，如周期性信号的重复周期、脉冲信号的宽度、时间间隔、上升时间(前沿)和下降时间(后沿)、两个信号的时间差等等。

将示波器的扫速开关“t/div”的“微调”装置转至校准位置时，显示的波形在水平方向刻度所代表的时间可按“t/div”开关的指示值直读计算，从而较准确地求出被测信号的时间参数。

四、示波器的作用-测量相位利用示波器测量两个正弦电压之间的相位差具有实用意义，用计数器可以测量频率和时间，但不能直接测量正弦电压之间的相位关系。

示波器测信号的周期和频率实验报告

示波器的使用1、理解通用双通道示波器的构造和工作原理，熟悉各个旋钮的作用和使用方法。

2、掌握用示波器观察波形、测量电压和频率的方法；理解用示波器测量相位差的方法。

3、掌握观察李萨如图形的方法，并能用李萨如图形测量未知正弦信号的频率；能用示波器观察“拍〞现象。

1、通用双通道示波器的构造，面板旋钮的作用和使用方法；2、通用双通道示波器的工作原理，李萨如图形测量未知正弦信号频率的原理，观察“拍〞现象的原理。

一、前言示波器是利用电子束的电偏转来观察电压波形的一种常用电子仪器，主要用于观察电信号随时间变化的波形，定量测量波形的幅度、周期、频率、相位等参数。

一般的电学量〔如电流、电功率、阻抗等〕和可转化为电学量的非电学量〔如温度、位移、速度、压力、光强、磁场、频率〕以及它们随时间变化的规律都可以用示波器来观测。

由于电子的惯性很小，电子射线示波器一般可在很高的频率范围内工作。

采用高增益放大器的示波器可以观察微弱的信号；具有多通道的示波器，那么可以同时观察几个信号，并比较它们之间的相应关系〔如时间差或相位差〕，是目前科学实验、科研消费常用的电子仪器。

二、实验仪器通用双通道示波器，函数信号发生器、同轴电缆等。

三、实验原理1、仪器工作原理〔1〕通用双通道示波器的介绍主要构造：示波管、电子放大系统、扫描触发系统、电源工作原理：〔a 〕示波管示波管是呈喇叭形的玻璃泡，被抽成高真空，内部装有电子枪和两对互相垂直的偏转板，喇叭口的球面内壁上涂有荧光物质，构成荧光屏。

以下图是示波管的构造图。

电子枪由灯丝F 、阴极K 、栅极G 以及一组阳极A 所组成。

灯丝通电后炽热，使阴极发热而发射电子。

由于阳极电位高于阴极，所以电子被阳极电压加速。

当高速电子撞击在荧光屏上会使荧光物质发光，在屏上就能看到一个亮点。

改变阳极组电位分布，可以使不同发射方向的电子恰好会聚在荧光屏某一点上，这种调节称为聚焦。

栅极G 电位较阴极K 为低，改变G 电位的上下，可以控制电子枪发射电子流的密度，甚至完全不使电子通过，这称为辉度调节，实际上就是调节荧光屏上亮点的亮暗。

settling time 测试方法

Settling time测试方法
一、仪器准备：示波器，检波器
示波器作用：用来检测上电后控制电压及检波电压达到一定值所需要的时间检波器作用：用来检测开关的输出功率，转换成电压值
二、搭台：
1、将控制电压Vc接一路到示波器的CH1
2、开关输出接检波器，检波器输出接示波器的CH2
三、测试方法：
1、测试出上电后，开关输出功率达到稳定的P0时，检波电压值V0
2、测试出上电后，开关输出功率达到P0±0.1dB时，检波电压值V0±Vx
4、示波器CH1通道测出：上电后Vc达到1/2V0时的时间Tc
5、示波器CH2通道测出：上电后检波器输出电压达到V0±Vx时的时间T1
Settling time =T1-Tc
注意事项：由于检波器本身有一个检波时间，需要考虑进去！！！。

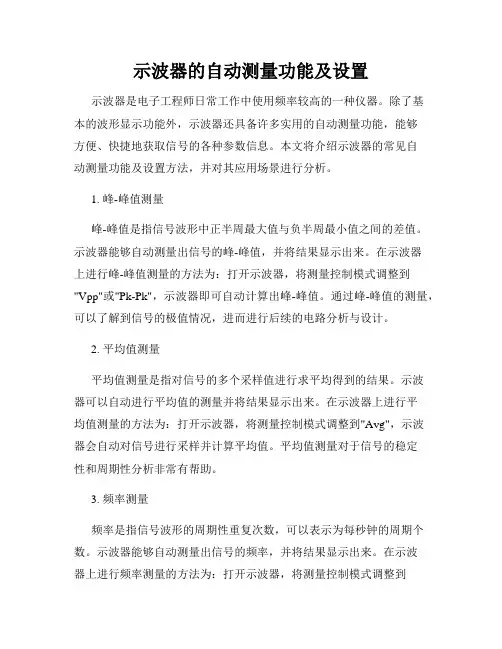

示波器的自动测量功能及设置

示波器的自动测量功能及设置示波器是电子工程师日常工作中使用频率较高的一种仪器。

除了基本的波形显示功能外，示波器还具备许多实用的自动测量功能，能够方便、快捷地获取信号的各种参数信息。

本文将介绍示波器的常见自动测量功能及设置方法，并对其应用场景进行分析。

1. 峰-峰值测量峰-峰值是指信号波形中正半周最大值与负半周最小值之间的差值。

示波器能够自动测量出信号的峰-峰值，并将结果显示出来。

在示波器上进行峰-峰值测量的方法为：打开示波器，将测量控制模式调整到"Vpp"或"Pk-Pk"，示波器即可自动计算出峰-峰值。

通过峰-峰值的测量，可以了解到信号的极值情况，进而进行后续的电路分析与设计。

2. 平均值测量平均值测量是指对信号的多个采样值进行求平均得到的结果。

示波器可以自动进行平均值的测量并将结果显示出来。

在示波器上进行平均值测量的方法为：打开示波器，将测量控制模式调整到"Avg"，示波器会自动对信号进行采样并计算平均值。

平均值测量对于信号的稳定性和周期性分析非常有帮助。

3. 频率测量频率是指信号波形的周期性重复次数，可以表示为每秒钟的周期个数。

示波器能够自动测量出信号的频率，并将结果显示出来。

在示波器上进行频率测量的方法为：打开示波器，将测量控制模式调整到"Freq"，示波器会自动对信号进行周期性分析并计算频率值。

频率测量对于信号的周期性分析、信号源的稳定性评估非常重要。

4. 占空比测量占空比是指周期性信号中高电平时间占整个周期时间的比例。

示波器可以自动测量出信号的占空比，并将结果显示出来。

在示波器上进行占空比测量的方法为：打开示波器，将测量控制模式调整到"Duty"，示波器会自动对信号进行占空比分析并计算占空比值。

占空比测量对于脉冲信号的分析、开关电源控制等方面具有重要意义。

5. 上升时间和下降时间测量上升时间和下降时间是指信号波形从低电平到高电平和从高电平到低电平的时间间隔。

GM计数器分辨时间的测量

GM计数器分辨时间的测量【摘要】GM计数器可用于测定核辐射粒子的数目，是一种被广泛采用的核探测仪器。

分辨时间是GM计数器最主要的参数之一。

本实验通过两种方法：1）双源法、2）示波器法对GM计数器的分辨时间作了测量，得到实验所用GM计数器的分辨时间约为0.2ms，并对结果进行了比较与分析。

【关键词】GM计数器分辨时间双源法【引言】GM计数器是核辐射探测器的一种，可用于测量包括α粒子、β粒子、γ射线以及X射线在内的辐射粒子数。

GM计数器在科学研究、核辐射污染探测、液体污染监测等领域有着广泛的应用。

GM计数管的结构设计与安装有较高的灵活性，不同规格的GM计数管可以适合不同使用者的需求。

坪特性与分辨时间是GM计数器的最主要的两个性能指标。

本实验通过双源法和示波器法两种不同的方法对GM计数器的分辨时间进行了测量，并对结果进行了比较与分析。

【理论背景】(一)GM计数器的结构盖革—弥勒计数器简称为GM计数器，也称作气体放电计数器。

由GM计数管、高压电源和定标器组成。

最常见的有钟罩形β计数管和长圆形γ计数管两种，都是由圆筒状的阴极和装在轴上的阳极丝（通常是钨丝）密封于玻璃管内构成，内部抽空充惰性气体（氦、氖）、卤素气体。

(二)GM计数器工作原理GM计数管工作时，高压电源经过电阻R加在阳极上，管内产生柱状电场。

当射线进入计数管之后，引起管内的气体电离，所产生的电子在电场作用下向阳极移动，并进一步与气体分子发生碰撞打出很多次级电子，次级电子在电场作用下产生更多的次级电子，引起“雪崩放电．．．．”。

雪崩过程中，受激原子退激以及正负离子复合发射大量的光子，这些光子主要为猝灭气体所吸收，并使雪崩区沿着丝极向两端扩展导致全管放电。

最后有大量的电子到达阳极。

电子到达阳极之后，由于正离子的质量较大，运动速度慢，因此在阳极周围形成“正离子鞘”，并使得阳极附近的电场减小，新的电子无法增殖，放电终止。

由于阳极上的正离子被电子所中和，因此其电位降低，电源电压通过电阻R 向计数管充电，使电位恢复，阳极上得到一个负的电压脉冲。

PICO 示波仪的使用说明

打印预览（Print Preview）
打开“打印预览”，可使你看到打印的情况。
打印（Print）
设置打印机，发布打印命令
出口（Exit）
不保存任何数据，关闭示波器
保存对话框（Save As dialog）
点击“File“（文件），选择“Save as”（另存为），出现保存对话框，你可以选择保存文件的格式和保存地址。
打开（Open）
你可选择所需的文件打开。Picoscope示波器可以打开Psdata和Psd格式文件，这些文件包含数据和示波器设置。也可以打开Pssettings和Pss文件，这些文件只有示波器设置。
你可以使用“Save as“（另存为），保存新的文件。
打开一个新的文件将关闭原来正在运行的窗口
合并（Merge)
标尺工具提示
如果把鼠标放在任一条标尺线上，此时在小方框内显示标尺号码以及信号电压值。
标尺工具提示
如果把鼠标放在任一条标尺线上，此时在小方框内显示标尺号码以及信号电压值。
Picoscope示波器显示区域包括一个或多个显示窗口。每一个窗口相对示波器检测的一组数据。最简单的情况是示波器测量并显示一组数据。
其它的示波器设置，例如示波器检测元件以及计算机运行速度将影响此速度能否达到。示波器根据计算机使用电池或外接电源情况来选择合适的极限速度。
设置：速度为每秒钟的捕捉速度，在默认模式中，当计算机在外接电源下工作时（AC Main），捕捉速度为“unlimited”（无限制）
示波器性能最优。如果计算机运行其它程序太慢，PicoScope示波器会降低捕捉速度。
维修
PCO以及其它配件的维修和校准需要专用设备。必须由Pico技术公司授权的机构进行
Picoscope示波器使用

利用数字示波器测量RC电路的时间常数

ｉ（ｔ）一（１）
测量功能需要包含积分（求和）运算这一特点，进
而实现预定目标的。
２测量线路及原理
测量实验系统如图１所示。测量时首先设置
在放电过程中，设ｔ时刻ｕ（ｔ）一、ｔｚ时刻ｕ（ｔ２）＝，自ｔｌ到ｔ电容Ｃ的电荷减少量ＡＱ应为
利用数字示波器测量ＲＯ电路的时间常数
郑航
１５ＯＯ８０）（哈尔滨理工大学，黑龙江哈尔滨
摘关键
要：利用数字示波器的脉冲信号捕捉和平均值计算等功能，设计了一个简单的实验系统，实现词：电阻；电容；时间常数；数字示波器
数字示波器通过设置合适的获取（Ａｃｑｕｉｒｅ）
和触发（Ｔｒｉｇｇｅｒ）方式显示出稳定的波形后，可以
… ：
、 …… … … ｊ … …．： … …… ｉ斜率
ｌ
｝
一
＼
：ｉ，
’
文献标志码：Ａ
ＲＣ电路时间常数的准确测量，误差可以控制在１以内。
中图分类号：ＴＭ９３４．１
ＲＣ电路是最基本的一阶动态电路，在模拟
和脉冲电路中具有广泛的应用，其时间常数ＲＣ是电路的基本参数，为了实现准确的测量，有关研究者展开多种方法的实验研究＿１］，利用数字示波器的自动测量功能，实现了对ＲＣ电路时间常数

大学物理仿真实验具体操作指导

大学物理仿真实验具体操作指导示波器的调整和使用1.主窗口打开用示波器测时间仿真实验，主窗口如下：2.正式开始实验（1）操作界面如下：（2）测示波器校准信号周期连接示波器CH1和示波器校准信号。

校准信号为周期1KHz,峰峰值为4V的对称方波信号。

双击示波器，打开示波器调节界面：在示波器调节窗口中，左键单击示波器开关，打开示波器，进行示波器调节和校准。

调节电平旋钮，是信号稳定调节示波器聚焦旋钮和辉度旋钮使示波器显示屏中的信号清晰，调好后如下图。

调节CH1幅度调节旋钮和CH1幅度微调旋钮，校准信号显现为峰峰值为4V。

调节示波器时间灵敏度旋钮和扫描微调旋钮，校准信号周期显示为1KHz,调好后如下图。

至此，示波器校准结束（3）正式开始实验调节示波器时间灵敏度旋钮，使0.1 ms/cm。

界面如下：调节示波器时间灵敏度旋钮，使0.2 ms/cm。

界面如下：调节示波器时间灵敏度旋钮，使0.5 ms/cm。

界面如下：（4）选择信号发生器的对称方波接y输入(幅度和y轴量程任选)，信号频率为200Hz～2kHz(每隔200Hz测一次)，选择示波器合适的时基，测量对应频率的厘米数、周期和频率首先按照校准CH1的方法对CH2进行校准。

连接示波器CH2和信号发生器双击实验平台上示波器和信号发生器，打开示波器和信号发生器调节界面左键单击信号发生器“开关”按钮，打开信号发生器，信号频率为200Hz～2kHz(每隔200Hz测一次)，调节信号频率，波形选择对称方波，选择示波器合适的时基，调节时间灵敏度旋钮，使信号满屏，测量对应频率的厘米数、周期和频率。

同时把示波器中的方式拨动开关调到CH2档上频率为200Hz（周期为5ms）时，界面图如下：(5) 选择信号发生器的非对称方波接Y轴，频率分别为200，500，1K，2K，5K，10K，20K，（Hz），测量各频率时的周期和方波的宽度。

以信号发生器的频率为x轴，示波器频率为y轴，作y-x曲线。

时域的测量实验报告(3篇)

第1篇一、实验目的1. 理解时域测量的基本原理和方法。

2. 掌握时域测量仪器的操作技巧。

3. 分析时域测量结果，理解时域信号的特征。

4. 培养实验操作能力和数据分析能力。

二、实验原理时域测量是指对信号随时间变化的特性进行测量和分析。

在时域中，信号可以用数学函数表示，如正弦波、方波、三角波等。

时域测量可以提供信号幅度、频率、相位、上升时间、下降时间等参数，对于信号处理和系统分析具有重要意义。

三、实验仪器与设备1. 时域测量仪（示波器）2. 信号发生器3. 连接线4. 待测电路或信号源四、实验内容与步骤1. 连接仪器将信号发生器输出端与时域测量仪输入端相连，确保连接正确无误。

2. 设置信号发生器根据实验要求，设置信号发生器的参数，如频率、幅度、波形等。

3. 调节时域测量仪调节时域测量仪的触发方式、扫描速度、显示方式等，以便观察信号。

4. 测量信号打开信号发生器，观察时域测量仪显示的信号波形。

记录信号幅度、频率、相位等参数。

5. 分析信号分析信号波形，判断信号是否存在失真、干扰等现象。

计算信号的上升时间、下降时间等参数。

6. 重复实验改变信号发生器的参数，重复实验步骤，观察信号变化情况。

五、实验结果与分析1. 信号波形通过实验，观察到不同信号波形（正弦波、方波、三角波等）在时域测量仪上的显示情况。

分析信号波形，判断信号是否存在失真、干扰等现象。

2. 信号参数记录信号的幅度、频率、相位等参数，并与理论值进行比较。

分析误差产生的原因。

3. 上升时间与下降时间测量信号的上升时间和下降时间，计算上升时间与下降时间之比。

分析信号带宽和信号质量。

六、实验结论1. 通过时域测量实验，掌握了时域测量的基本原理和方法。

2. 熟悉了时域测量仪器的操作技巧。

3. 能够分析时域测量结果，理解时域信号的特征。

4. 培养了实验操作能力和数据分析能力。

七、实验注意事项1. 在连接仪器时，注意确保连接正确无误。

2. 在设置信号发生器参数时，根据实验要求进行调整。

第5章时域测量

图5-1 示波管及电子束控制电路
1.电子枪
电子枪的作用是发射电子并形成很细的高速电子束，它由灯丝F、阴极K、栅极G1 和前加速极G2和第一阳极A1、第二阳极A2 组成。
2.偏转系统
示波管的偏转系统由两对相互垂直的平行金属板组成，分别称为垂直偏转板Y1、 Y2和水平偏转板X1、X2。当有外加电压作用时，偏转板之间形成电场；在偏转电场作用下，电子束打向由X、Y偏转板共同决定的荧光屏上的某个坐标位置。
图5-9 通用示波器的组成
5.3.2 通用示波器的垂直通道
通用示波器的垂直通道由输入电路、前置放大器、延迟级和输出放大器等部分组成。它的主要作用是：对单端输入的被测信号进行变换和放大，得到足够的幅度后加在示波管的垂直偏转板上；向水平通道提供内触发信号源；补偿x轴通道的时间延迟，以观测如脉冲等信号的完整波形。
Hale Waihona Puke 5.1.1 示波器的主要特点
时域测量的典型仪器是示波器，其主要特点如下：
１）能显示信号波形，可测量瞬时值，具有直观性。
２）输入阻抗高，对被测信号影响很小。测量灵敏度高，因为配有高增益放大器，所以能够观测微弱信号的变化。由于不用表针指示方式，因而过载能力强。目前示波器的最高灵敏度可达到10微伏／格。
电子束在偏转电场作用下的偏转距离与外偏转电压成正比，即
y

lS 2bU a
Uy
(5-1)
式中，l为偏转板的长度；S为偏转板中心到屏幕中心的距离；b为偏转板间距；Ua为阳极A2上的电压Uy为偏转板上所加的电压。
偏转距离与偏转板上所加电压和偏转板结构的多个参数有关，其物理意义可解释如下：
若外加电压Uy越大，则偏转电场越强，偏转距离就越大；若偏转板长度l越长，偏转电场的作用距离就越长，因而偏转距离越大；若偏转板到荧光屏的距离S越长，则电子在垂直方向上的速度作用下，使偏转距离增大；若偏转板间距b越大，偏转电场将减弱，使偏转距离减小；若阳极A2的电压Ua越大，电子在轴线方向的速度越大，穿过偏转板到荧光屏的时间越小，因而偏转距离减小。

使用示波器测量电压时间波形的技巧

使用示波器测量电压时间波形的技巧示波器是电子工程中常用的一种测量仪器，通过它我们可以观测电压在不同时间点上的变化情况。

在实际使用示波器进行测量时，我们需要掌握一些技巧，以获得准确的测量结果。

本文将探讨一些使用示波器测量电压时间波形的技巧。

1. 示波器的基本原理示波器使用电子束在屏幕上扫描，将电压信号转换为可见的波形图。

它包含一个内部的时间基准发生器和一个输入电路，能够捕捉并显示电压随时间变化的波形。

示波器的屏幕上通常显示横轴为时间，纵轴为电压。

2. 设置示波器的时间基准在进行测量之前，我们需要先设置示波器的时间基准。

示波器的时间基准决定了每个小格所代表的时间长度。

通常，我们可以将时间基准设置为适合所测量信号频率的范围，以便在屏幕上观察到完整的波形。

若信号频率较高，设置适当的时间基准可以放大波形，使测量更准确。

3. 调整示波器的纵轴刻度示波器的纵轴刻度用于确定电压的测量范围和分辨率。

在进行测量之前，我们需要先调整纵轴刻度，使它能够容纳信号的幅度变化范围，并使波形在屏幕上展示为合适的大小。

通过调整示波器的颤振控制，我们可以轻松地放大或缩小波形，以便更好地观察和测量。

4. 使用示波器的扫描触发功能示波器的扫描触发功能可以帮助我们确定波形的起始点，使波形在屏幕上稳定显示。

通过调整触发电平、触发方式和触发级别，我们可以使示波器按照我们的需求捕捉和显示信号。

正确设置触发功能可以保证测量结果的准确性。

5. 选择适当的探头示波器探头是连接电路和示波器的接口，它可以影响到测量结果的准确性。

在选择探头时，我们需要考虑信号的频率范围和幅度范围。

一般来说，高频信号需要使用高频响应探头，而大幅度信号需要使用较高的耐压探头。

正确选择探头可以使测量更加准确。

6. 打开示波器的垂直栅栏示波器的垂直栅栏可以帮助我们观测波形的上下边界，以确定波形的幅度范围。

通过打开垂直栅栏，我们可以确保测量波形不会超出屏幕的上下边界，从而避免波形截断和测量误差。

(整理)用示波器测量时间

实验题目：用示波器测量时间实验目的：了解示波器的基本原理和结构，学习使用示波器观察波形和测量信号周期及其时间参数。

实验原理：1.示波器的基本结构（1）示波器的结构（图1），由示波管（又称阴极射线管）、放大系统、衰减系统、扫描和同步系统及电源等部分组成。

（2）为了适用于多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经放大器放大后产生最大约20V 左右的电压送至示波管的偏转板。

（3）示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成，被封装在高真空的玻璃管内，其结构（图2）所示。

电子枪是示波管的核心部分，它由阴极、栅极和阳极构成。

（4）垂直偏转板（常称y 轴）及水平偏转板（常称x 轴）所形成的二维电场，使电子束发生位移，位移的大小，与y 偏转板及x 偏转板上所加的电压有关：yy y y D V V S y == xxx x D V V S x == （1）式（1）中的S y 和D y 为y 轴偏转板的偏转灵敏度和偏转因数，S x 和D x 为x 轴偏转板的偏转灵敏度和偏转因数。

它们均与偏转板的参数有关，是示波器的主要技术指标之一。

2.示波器显示波形的原理（1）为了得到清晰稳定的波形，上述扫描电压的周期T x （或频率f x ）与被测信号的周期T y （或f y ）必须满足：nT T xy =，x x n νν=，n=1,2,… （2）以保证T x 轴的起点始终与y 轴周期信号固定一点相对应（称“同步”），波形才稳定。

否则，波形就不稳定而无法观测。

（2）由于扫描电压发生器的扫描频率x ν不会很稳定。

因此，要保证式（2）始终成立，示波器需设置扫描电压同步电路，即触发电路，如（图1）所示，利用它提供一种触发信号来使扫描电压频率与外加信号同步，从而获得稳定的信号图形。

3.用X 轴时基测时间参数（1）在实验中或工程技术上都经常用示波器来测量信号的时间参数，如信号的周期或频率，信号波形的宽度、上升时间或下降时间，信号的占空比（宽度/周期）等。

示波器的测量方法

1 20 ns / div

3.5.2 示波器的正确使用
首先要认真阅读示波器的技术说明书，掌握其使用方法，熟悉各旋钮、按键的功能。使用示波器之前，要仔细检查旋钮、开关、电源线有无损坏，发现问题即时修理或换新。使用示波器时，“辉度”旋钮不宜开得过亮，不能使光点长期停留在荧光屏一处，因为高速的电子束轰击荧光屏时，只有少部分能量转化为光能，大部分则变成热能。所以不应当使亮点长时间停留在一点上，以免烧坏荧光粉而形成斑点。
3.6.2 示波器的正确使用（续）
（2）X轴通道：包括时基因数、工作方式、触发方式、耦合方式及外触发最大输入电压等。（3）主机：包括显示尺寸、后加速阳极电压、校准信号等。通用示波器的面板示意图
3.6.2 示波器的正确使用（续）
3.几点操作注意事项
（1）用光点聚焦，不用扫描线聚焦。光点细小，显示图形分辨力高，测量准确。辉度调暗些，使亮点尽量小，利于提高分辨力，对荧光屏也有保护作用。（2）充分利用“灵敏度”、“扫描速度”、衰减探头、 “倍乘”、“扩展”等旋纽，使波形大小适中。（3）“灵敏度”、“扫描速度”应校准，以便定量测量。（4）注意扫描稳定度、触发电平、触发极性等旋纽的配合调节。扫描稳定度调节扫描电路的触发灵敏度，通常应调节在约低于连续扫描临界状态，可获得最大触发灵敏度，利于扫描同步；调触发电平选择合适的起扫时刻；而触发极性对应于被测信号的前后沿问题。在测脉
3.6.1 示波器的选用
根据被测信号的特点来选择示波器。
（1）根据要显示的信号数量，选择单踪或双踪示波器。（2）根据被测信号的频率特点，选择示波器频带、余辉时间，以及是否选用取样示波器。（3）根据被测信号的重现方式，选择是否用记忆存储示波器。（4）根据被测信号是否含有交直流成分选择。（5）根据被测信号的测试重点选择。

示波器的使用实验报告

实验一通用模拟与数字双踪示波器的使用及测量一、实验目的和要求1．根据已学的示波器理论知识学习正确使用通用双踪示波器，并利用示波器进行各种电信号的测量，熟练掌握模拟示波器的使用。

2．学习数字式通用示波器的使用，了解其在测量上的强大功能，并与模拟示波器进行比较，体会各自在测量上的特点。

3．认真按实验内容的要求进行实验，记录有关的数据和波形，回答实验内容中提出的有关问题，并按时提交实验报告。

二、实验原理在时域信号测量中，电子示波器无疑是最具代表性的典型测量仪器。

它可以精确复现作为时间函数的电压波形（横轴为时间轴，纵轴为幅度轴），不仅可以观察相对于时间的连续信号，也可以观察某一时刻的瞬间信号，这是电压表所做不到的。

我们不仅可以从示波器上观察电压的波形，也可以读出电压信号的幅度、频率及相位等参数。

电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的，如果在示波管的X偏转板（水平偏转板）上加一随时间作线性变化的时基信号，在Y偏转板（垂直偏转板）加上要观测的电信号，示波器的荧光屏上便能显示出所要观测的电信号的时间波形。

若水平偏转板上无扫描信号，则从荧光屏上什么也看不见或只能看到一条垂直的直线。

因此，只有当X偏转板加上锯齿电压后才有可能将波形展开，看到信号的时间波形。

一般说来，Y偏转板上所加的待观测信号的周期与X偏转板上所加的扫描锯齿电压的周期是不相同的，也不一定是整数倍，因而每次扫描的起点对待观测信号来说将不固定，则显示波形便会不断向左或向右移动，波形将一片模糊。

这就有一个同步问题，即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。

近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。

只要选择不同的触发电平和极性，扫描便可稳定在待观测信号的某一相应相位点开始，从而使显示波形稳定、清晰。

在现代电子示波器中，为了便于同时观测两个信号（如比较两个信号的相位关系），采用了双踪显示的办法，即在荧光屏上可以同时有两条光迹出现，这样，两个待测的信号便可同时显示在荧光屏上，双踪显示时，有交替、断续两种工作方式。

示波器的使用

实验十一示波器的原理和使用示波器是用来直接显示、观察和测量电压波形及其参数的电子仪器。

一切可转化为电压的电学量(如电流、电阻等)和非电学量(如温度、压力、磁场、光强等)，它们的动态过程均可用示波器来观察和测量。

所以，示波器是用途极为广泛的一种通用现代测量工具。

[实验目的]1．了解示波器结构及显示波形的原理(电偏转、扫描、同步)； 2．学习示波器的使用方法；3．学习用示波器测电压、时间[间隔](或频率、相位差)。

[实验原理]1．示波器的结构原理示波器的规格和型号很多，但不管什么示波器都包括图11—1所示的几个基本组成部分：示波管、电压放大器（X 、Y 方向）、同步扫描系统和直流电源等。

图11—1 示波器的方框原理图（1）示波管示波管是示波器的核心，由电子枪、偏转板和荧光屏三部分组成，其内部结构如图11—2所示。

图 11—2 示波管内部结构图输入Y Y Y电子枪：阴极被加热发射出大量电子，经聚焦、加速后高速轰击荧光屏，发出荧光。

在靠近阴极处设置控制栅极，调节其电位(相对阴极为负电位)来控制电子束流强度，使荧光“辉度”改变。

经过栅极的电子流经加速电场加速，并受到第一阳极和第二阳极的电场作用。

适当选取第一阳极和第二阳极的电压，就可使电子流成为电子束，且聚焦于荧光屏上。

所以，第一阳极又称为聚焦电极，第二阳极又称为辅助聚焦电极，改变其电压过程就称为聚焦调节和辅助聚焦调节。

偏转系统：它由两对相互垂直的偏转板组成，一对为垂直偏转板，另一对为水平偏转板。

若两对偏转板上的电压均为零，电子束应打在荧光屏的中心，屏上会出现一个亮点。

如在两对偏转板上加以电压，电子束通过电场时，其运动方向会发生偏转。

适当改变其大小，就可使电子束打在荧光屏上的亮点出现在荧光屏的任何位置。

荧光屏：屏上涂有荧光粉，电子打上去就会发光，形成亮点。

荧光屏前有一块透明的、带刻度的坐标板，供测定光点位置用。

为了消除视差，在性能较好的示波管中，将刻度线直接刻在荧光屏玻璃内表面上与荧光粉紧贴在一起，这样光点位置将测量得更准。

示波器的时间测量和时钟同步技巧

示波器的时间测量和时钟同步技巧示波器是在电子行业中广泛使用的一种测量仪器，其主要功能是展示电压随时间的变化情况，并进行各种信号的分析和测量。

然而，在使用示波器进行时间测量时，由于外部环境的干扰和示波器本身的误差等原因，可能存在一定的不准确性。

因此，本文将介绍一些示波器的时间测量和时钟同步技巧，以提高测量结果的准确性和可靠性。

一、示波器的时间测量技巧1. 选择合适的触发源：在进行时间测量时，触发源的选择非常重要。

触发信号的稳定性和准确性将直接影响到示波器的测量结果。

因此，根据具体需求选择合适的触发源，如外部触发、内部触发或自动触发等。

2. 合理设置时间基准：示波器的时间基准是进行测量的基础，因此必须正确设置和校准时间基准。

可以使用外部时间基准或内部时间基准，通过与标准时间源进行对比和校准，确保时间测量的准确性。

3. 调整水平和垂直缩放：在进行时间测量时，通过调整示波器的水平和垂直缩放，可以使观测信号完整地显示在示波器的屏幕上，从而准确地进行时间测量。

二、示波器的时钟同步技巧1. 外部时钟同步：当需要对示波器进行时间同步时，可以通过外部设备提供的时钟信号进行同步。

将外部时钟源连接到示波器的外部时钟输入端口，并确保外部时钟源的稳定性和准确性，以实现示波器的时钟同步。

2. 内部时钟校准：示波器的内部时钟是进行时间测量的关键，因此需要定期校准示波器的内部时钟。

可以使用标准时间源进行校准，根据校准结果调整示波器的内部时钟，以确保示波器测量结果的准确性。

3. 信号触发和同步：在进行时钟同步时，需要确保待测信号与示波器的时钟信号同步。

可以通过信号触发设置和同步信号源的选择来实现信号的触发和同步，从而保证测量结果的准确性。

总结：对于示波器的时间测量和时钟同步技巧，需要充分考虑信号触发和同步，选择合适的触发源和时钟源，并进行适当的调整和校准。

只有确保示波器的测量准确性和时钟同步性，才能得到可靠的测量结果，并满足实际应用的需求。

测量正弦信号的峰峰值电压实验报告

测量正弦信号的峰峰值电压实验报告一、示波器测量时间实验：1．现象：示波器屏幕上没有任何信号。

可能的原因有：(1)示波器的电源开关没有打开；(2)亮度设置太低，请调节亮度旋扭，增加亮度；(3)波形偏离屏幕显示区，请调节上下位移旋扭和左右位移旋扭，使波形在示波器屏幕中间区域显示；(4)实验者可能将所用通道的接地旋扭按下了，这样信号就会对地短路，没有任何信号输入到示波器测量端，请将该旋扭弹起；(5)仪器相关元件损坏，请联系实验室老师解决。

2．现象：在做示波器测量时间实验中，所读波形周期与理论值相差太大。

可能是由于：(1)没有把扫描微调旋扭置于校准的位置；该旋扭位于时基旋扭下方，请将其右旋到底；(2)如果所测周期与理论值相差5倍左右，请看一下是不是将 5扩展档按下了？如果按下该档，实际时基量程只有所标的五分之一，请把旋扭弹起，或者在按下的情况下，按实际时基量程的五分之一计算即可，(该旋扭位于时基旋扭的上方)。

(3)所用信号源输出的实际频率不是实验内容的测量点频率，请注意信号源频率直接从右方LCD显示读出即可，不需将结果再乘以所用频率档；例如：信号源显示为199Hz，所用频率档为×1K档，那么信号发生器最终输出的频率是199Hz，而不是199KHz(199×1KHz)。

3．现象：在做示波器测量时间实验中，所读波形Vpp(峰峰值电压)与理论值相差太大。

可能由于：(1)没有将相关电压灵敏度微调旋扭右旋到校准位置，该旋扭位于电压灵敏度旋扭的下方；(2)所用的电压灵敏度量程与所用通道不一致，比如用通道1(CH1)测量电压，记录时误读了通道2(CH2)的电压灵敏度量程。

4．现象：实验中示波器显示的待测波形老是在屏幕上移动，测量不方便。

可能由于：(1)你所用的通道与垂直方式选择档位、触发源选择档位不一致。

例如：如果实验者用通道1测量数据，请保证垂直方式置于通道1位置，同时触发源档位也应置于通道1位置，否则波形可能不稳；(2)如果上面档位正确，请调节电平旋扭，该旋扭能调节触发电平值的大小，使待测波形稳定；5．现象：在用李萨如图形测公共信号源频率时，没有出现图形。

示波器简介及使用

示波器的使用注意事项（讲义35页）
3.1.1 使用前必须检查电网电压是否与示波器要求的电源电压一致。 3.1.2通电后需预热几分钟再调整各旋钮。注意各旋钮不要马上旋到极限位置，应先大致旋在中间位置，以便找到被测信号波形。 3.1.3注意示波器的亮度不宜开得过亮，且亮点不宜长期停留在固定位置，特别是暂时不观测波形时，更应该将辉度调暗，以免缩短示波管的使用寿命。 3.1.4 输入信号电压的幅度应控制在示波器的最大允许输入电压范围内。 3.1.5 示波器的探头带有衰减器（×10档），读数时需注意。 3.1.6 示波器进行定量测量时，一定要注意校准。
SS-7802型双通三踪示波器使用介绍
扫描速度
电视信号触发
双通三踪显示
垂直灵敏度
五位数字频率计
示波器
示波器各功能区域
示波管及控制旋钮
垂直通道
触发控制部分
水平通道
示波器主要垂直通道、水平通道、触发控制部分和荧光屏及控制旋钮等组成。
示波器各功能区域
示波管及控制旋钮
示波管上有刻度线，将荧光屏分为10×8块，利用它可以定量测量所显示波形的高度和宽度，其中心十字线有小刻度，每个小刻度为0.2格(DIV)。
1. 首先将示波器的扫描速度（TIME/DIV）旋钮置于“校准” (CAL) 位置，即按一下（TIME／DIV）钮，使显示屏幕左上方 “>”标记消失。否则时间读数不准确。
示波器测量信号的方法二、用示波器测量时间和频率
2.将待测信号送至示波器的垂直输入端(CH1或CH2)，调节垂直灵敏度开关，使荧光屏上显示的波形高度大于1格。
示波器各功能区域水平通道
交替、断续键

示波器测时间的原理

示波器测时间的原理示波器测时间的原理是通过观察和测量电信号的时间特性来进行。

示波器可以显示电信号的波形，并根据波形的特征来测量不同的时间参数。

示波器通常使用垂直和水平的坐标系来显示电信号的波形。

垂直轴表示电压或电流的幅值，而水平轴表示时间。

示波器的屏幕由一系列的水平线组成，称为扫描线或扫描周期。

每个扫描周期都对应于示波器屏幕上的一个水平刻度。

示波器利用水平扫描周期来测量信号的时间。

通过调整扫描速度或时间基准，可以改变每个扫描周期的时间跨度。

较慢的时间基准使得每个扫描周期的时间跨度更长，从而能够更精确地测量慢速信号的时间参数。

相反，较快的时间基准使得每个扫描周期的时间跨度更短，适用于测量快速信号的时间。

示波器还经常配备触发电路，用于确定何时开始扫描电信号。

通过设置合适的触发电平或触发边沿，示波器可以稳定地捕捉和显示特定的波形。

测量时间参数的常见功能包括：频率、周期、脉宽、占空比、上升时间和下降时间等。

示波器通过在波形上标记垂直和水平的参考点来实现这些测量。

测量结果可以直接在示波器的屏幕上显示，也可以通过示波器的接口传输给计算机或其他设备进行进一步分析和处理。

需要注意的是，示波器测量的时间参数受到示波器的带宽限制和采样率限制。

带宽限制指示波器能够显示的最高频率范围，超过该频率范围的信号将无法正确显示。

采样率限制指示波器对信号进行采样的速率，采样率较低可能会导致信号的细节丢失或失真。

综上所述，示波器通过显示和测量电信号的时间特性，包括波形的形状、频率、周期等参数，来进行时间测量。

这些测量结果可以用于分析和诊断电路和信号的性能和特征。
