变压器仿真参数
基于MatLab的电力变压器建模和仿真分析(1)
2.4.2 仿真参数介绍及波形 ................................................................................... 32 2.5 仿真三相变压器 T3 的内部故障 ................................................................... 38 2.5.1 仿真 T3 相间短路（AB 相）的模型如图 .................................................. 38 2.5.2 模型参数介绍及波形 ................................................................................... 38 2.5.3 仿真 T3 匝间短路的模型如图 .................................................................... 42 2.5.4 模型参数介绍及波形 ................................................................................... 42 第三章 变压器仿真波形分析 ............................................................................... 45 3.1 对励磁涌流进行 FFT 分析 ............................................................................. 45 3.2 对外部故障进行 FFT 分析 ............................................................................. 46 3.3 对内部故障进行 FFT 分析 ............................................................................. 47 总结 ......................................................................................................................... 49 参考文献 ................................................................................................................. 50 附录：外文翻译 1 .................................................................................................. 51 外文翻译 2 .............................................................................................................. 56 指导教师评语表 ..................................................................................................... 60

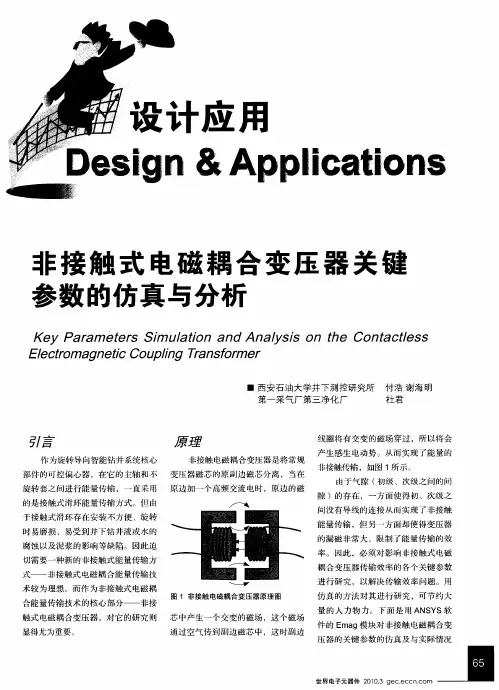

非接触式电磁耦合变压器关键参数的仿真与分析
初 级 电压， 、 ，
９． ２ ２
ｉ． ｌ５
级电流电压如表 ２所示。 从 表 １和 表 ２的 分 析 对 比 可
初 级 电流， Ａ
００ ５ ４ ．３ ９
００ ５ ．４
次 级 电压， ｖ
３６ ５ ．８
４６ ．
次级 电流 ／ Ａ
图 １非接触 电磁耦合变压器原理 图
仿真 的方 法对其进 行研 究 ，可节 约大
量 的人 力物 力。下 面是 用 ＡＮ ＹＳ软 Ｓ 件的 Ｅ ｇ模 块对 非接触 电磁耦 合变 ｍａ 压器 的关键 参数 的仿 真及 与实 际情 况
触式 电磁耦 合变压 器 ，对它 的研 究则 芯 中产生 一个 交变 的磁场 ，这 个磁 场
、 、
—
能量传 输 ，但 另一方 面却 使得变压 器 的漏磁 非常 大 ，限制 了能 量传输 的效 率 。因此 ，必 须对影 响非 接触式 电磁 耦合 变压 器传输效 率 的各个关键 参数 进行 研究 ，以解决 传输效 率 问题。用
术较 为理想 。而作为 非接触 式 电磁耦 合能 量传输技 术的核 心部 分—— 非接
Ｏ３ ２ ３ ．ｌ４
０３ １ ７ ．９ ６
效率
３．４ ４７ ％ ４
３ ．５ ４１ ％
以看 出 ，仿 真 和 实 测 的 效 率 误 差 在
６ 一８ 之 间。其 中次级 的 电流 电 ％ ％
压值和实 际测量 的电流 电压值 基本相 符合 。造 成误差 的主要原 因就 是初级 线圈 的励 磁 电流。由于篇 幅所限制 ，
６Ｏ ０
７０ ０
频率 （ ｚ ｈ）
电源频率对效率的影响
proteus设置变压器的匝数比

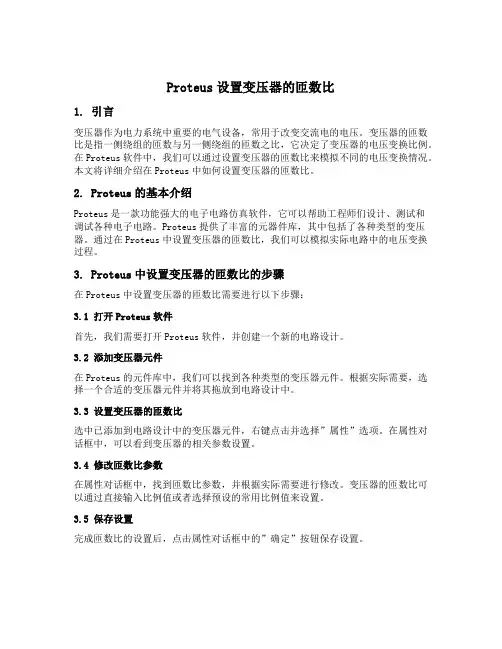

Proteus设置变压器的匝数比1. 引言变压器作为电力系统中重要的电气设备，常用于改变交流电的电压。
变压器的匝数比是指一侧绕组的匝数与另一侧绕组的匝数之比，它决定了变压器的电压变换比例。
在Proteus软件中，我们可以通过设置变压器的匝数比来模拟不同的电压变换情况。
本文将详细介绍在Proteus中如何设置变压器的匝数比。
2. Proteus的基本介绍Proteus是一款功能强大的电子电路仿真软件，它可以帮助工程师们设计、测试和调试各种电子电路。
Proteus提供了丰富的元器件库，其中包括了各种类型的变压器。
通过在Proteus中设置变压器的匝数比，我们可以模拟实际电路中的电压变换过程。
3. Proteus中设置变压器的匝数比的步骤在Proteus中设置变压器的匝数比需要进行以下步骤：3.1 打开Proteus软件首先，我们需要打开Proteus软件，并创建一个新的电路设计。
3.2 添加变压器元件在Proteus的元件库中，我们可以找到各种类型的变压器元件。
根据实际需要，选择一个合适的变压器元件并将其拖放到电路设计中。
3.3 设置变压器的匝数比选中已添加到电路设计中的变压器元件，右键点击并选择”属性”选项。
在属性对话框中，可以看到变压器的相关参数设置。
3.4 修改匝数比参数在属性对话框中，找到匝数比参数，并根据实际需要进行修改。
变压器的匝数比可以通过直接输入比例值或者选择预设的常用比例值来设置。
3.5 保存设置完成匝数比的设置后，点击属性对话框中的”确定”按钮保存设置。
3.6 运行仿真在Proteus中，可以通过点击”运行”按钮来开始电路仿真。
仿真过程中，可以观察到变压器的电压变换情况，验证匝数比设置的正确性。
4. 匝数比的影响因素变压器的匝数比是由变压器的绕组匝数决定的，它可以影响变压器的电压变换比例。
匝数比的大小可以通过调整变压器的绕组匝数来改变。
以下是影响匝数比的几个因素：4.1 一侧绕组的匝数变压器的一侧绕组的匝数越多，匝数比越大，电压变换比例越小。
基于MATLAB的变压器仿真建模及特性分析电气专业方向设计报告
西南科技大学电气专业方向设计报告设计名称：基于Matlab的变压器仿真建模及特性分析姓名：学号:班级：指导教师：起止日期：2015年11月3日------2015年11月27日西南科技大学信息工程学院制方向设计任务书学生班级：学生姓名：学号：设计名称：基于MATLAB的变压器仿真建模及特性分析起止日期：2015/11/03～2015/11/27指导教师：方向设计学生日志基于MATLAB的变压器仿真建模及特性分析摘要：通过MATLAB软件中的电力系统模块，建立了分析变压器饱和特性的系统仿真模型。
使用该模型，对考虑磁滞、剩磁影响的饱和特性以及变压器的空载、负载、空载合闸、副边突然短路（负载）进行仿真分析，为分析变压器的特性提供了简单有效的方法。
并能通过分析加深对变压器特性的理解。
关键词：变压器；MA TLAB；特性分析Simulation modeling and analysis of transformer based on MATLABAbstract：Through the power system module of MATLAB software, the system simulation model of the saturation characteristic of transformer is established. Using the model, the simulation analysis was carried out to consider the effect of hysteresis, remanence saturation characteristics and transformer no-load, load, no-load closing, side sudden short circuit (load), provides a simple and effective method for the analysis of transformer properties. And can deepen the understanding of the characteristics of the transformer.Key words：Transformer ；MATLAB ；Characteristic analysis一、设计目的和意义电力变压器是发电厂和变电所的主要设备之一。

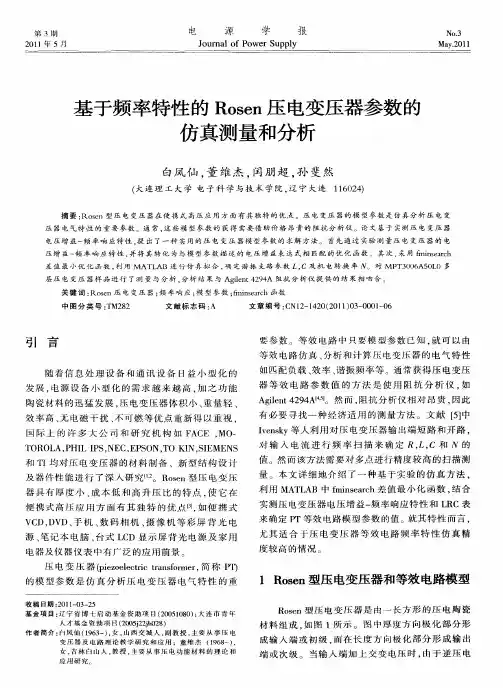

基于频率特性的Rosen压电变压器参数的仿真测量和分析
陶瓷材 料 的迅 猛 发 展 ， 电变 压器 体 积小 、 压 重量 轻 、
效 率高 、 电磁 干 扰 、 可燃 等 优 点 重新 得 以 重视 ． 无 不
国 际 上 的许 多 大 公 司 和研 究 机 构 如 Ｆ Ｃ ， — Ａ Ｅ ＭＯ
ＴＯＲＯＬＡ ， Ｉ Ｉ ＰＨ Ｌ ＰＳ， ＮＥＣ ， ＥＰＳＯＮ ， ＴＯ Ｎ ， Ｉ ＫＩ Ｓ ＥＭ ＥＮＳ
如 匹配 负载 、 率 、 振 频率 等 。通 常获 得压 电变压 效 谐 器 等 效 电路 参 数 值 的 方 法 是 使 用 阻 抗 分 析 仪 ， 如
Ａ ｉ ｎ ２ ４ ［１ ｇ ｅｔ ９ Ａ４ 。然 而 ， ｌ ４ ， ５ 阻抗 分析仪 相 对 昂贵 ， 因此 有 必 要 寻找 一 种 经济 适 用 的测 量方 法 。文 献 ［】 ５ 中 Ｉｅ ｓｙ等 人利 用对 压 电变 压 器输 出端 短 路 和开 路 ， ｖｎｋ 对 输 入 电 流 进 行 频 率 扫 描 来 确 定 Ｒ， Ｃ 和 Ⅳ 的 ，
（ 大连理 ＿ 大 学 电子科 学与技 术 学 院 ， 宁大 连 １ ６ ２ ） Ｔ － 辽 １０４
摘 要 ： ｓｎ型 压 电 变压 器 在 便 携 式 高 压 应 用 方 面有 其 独 特 的 优 点 。压 电 变压 器 的模 型参 数 是 仿 真 分 析 压 电 变 Ｒｏ ｅ
压 器 电气 特 性 的 重要 参 数 。通 常 ， 些模 型 参数 的 获 得 需 要 借 助 价 格 昂 贵 的 阻抗 分析 仪 。论 文基 于 实测 压 电 变压 器 这 电压 增 益 一 率 响 应 特 性 ． 出 了一 种 实用 的 压 电 变 压 器模 型 参 数 的 求 解 方 法 。 首 先 通 过 实验 测 量 压 电 变 压 器 的 电 频 提
MATLAB变压器仿真
扬州大学专业软件应用综合设计报告水能学院13级电气专业题目变压器综合仿真设计二学生某某某学号131504207指导教师张建华2015年12月30日目录一、设计题目 (2)二、正文 (2)1、引言 (2)2、设计依据及框图 (3)2.1 设计平台 (3)2.2 设计思想 (4)2.3 设计结构框图或流程图 (6)2.4各模块功能简介 (6)3、软件调试分析 (10)4、结语 (23)5、参考文献 (25)6、致谢 (25).变压器综合仿真设计二摘要：随着变压器技术的进步，传统仿真已经受到了很大的限制。
并且当下要推动变压器技术的发展，已经不能再依靠传统仿真。
因此，对于变压器的计算机仿真技术势在必行。
本为通过MATLAB软件，对变压器的运行特性进行了仿真。
主要仿真的内容包括：变压器磁路电流畸变以及变压器负载运行特性曲线研究。
仿真所用到的方法为数值计算方法，通过插值的方法实现了对曲线的拟合。
仿真时，结合实际情况可输入不同参数便于研究。
文中给出了各种运行特性的仿真结果图，并且结合理论对其做了简单的分析，验证了仿真方法的准确性和可行性。
关键字：变压器；MATLAB仿真分析；曲线拟合1 引言设随着科学技术进步，电工电子新技术的不断发展，新型电气备不断涌现，人们使用电的频率越来越高，人与电的关系也日益紧密，对于电性能和电气产品的了解，已成为人们必需的生活常识。
变压器是一种静止的电气设备，它是利用电磁感应原理把一种电压的交流电能转变成同频率的另一种电压的交流电能，以满足不同负载的需要。
在电力系统中，变压器是一个重要的电气设备，它对电能的经济传输，灵活分配和安全使用具有重要的作用，此外，也使人们能够方便地解决输电和用电这一矛盾。
由于计算机仿真技术的出现，传统的物理仿真系统逐渐的被计算机仿真系统代替。
计算机仿真系统所具有的效率高、精度高、重复性和通用性好、容易改变仿真参数等优点，还可以实现物理仿真无法实现的有危险性的或者是成本昂贵的仿真。
Pspice仿真常用变压器模型
Pspice仿真——常用变压器模型时间：2012-04-12 2176次阅读【网友评论0条我要评论】收藏因为电感元件的参数比较单一，而且在仿真中，主要是仿真元件的电子特性。
所以，这里就不谈电感，而主要讨论一下变压器和耦合电感的问题。
不少朋友在使用pspice仿真的时候，只会使用元件库中的几个理想化的耦合电感和变压器模型，却不会用那种带磁芯参数的耦合电感和变压器。
下面让我们画一张原理图，把常用的理想化的和非理想话的耦合电感及变压器包含进去，进行一个仿真比较，这样才能掌握模型的特点，从而在实际工作中运用。
在这张原理图中，我们一共放置了5个耦合电感和变压器模型。
其中左边的2个是理想化的，右边三个是非理想化，模拟的是带着实际的磁芯的磁性元件，磁芯的规格是3C90材质的ER28L。
有必要先简单说一下耦合电感这个模型，让一些刚入门的朋友便于自己动手尝试。
在图中的K1、K2、K3就是以耦合电感为核心构造的几个变压器。
我们构造这种变压器的时候，需要放置一个耦合电感模型K_Linear 或K_Break或一个带磁芯的耦合电感模型例如K3所用的ER28L_3C90这个模型。
然后需要根据实际的需要放置一个电感模型作为绕组，有几个绕组就放几个电感模型，但对于一个耦合电感模型，绕组不能超过6个。
下面说说这几个模型的设置。
左边两个理想化模型：K1：耦合电感模型为K_Linear，绕组为L1和L2，必须双击K_Linear模型在其参数L1中输入L1，在参数L2中输入L2，才能实现两个绕组的耦合。
耦合系数设定为1，说明是完全耦合。
电感L1和L2的电感量，就代表绕组的电感量。
我们设定L1为250uH，L2为1000uH。
这就意味这初级与次级的匝比为1：2。
因为电感量之比是匝比的平方。
TX1：采用理想变压器模型XFRM_LINEAR，这个模型只有两个绕组，双击模型后设定耦合系数为1，两个绕组的电感量也分别设定为250uH和1000uH。
变压器仿真算法 python
变压器仿真算法通常涉及到电路模拟和数值计算。
在Python中，可以使用诸如`scipy`、`numpy`和`matplotlib`等库来模拟和分析变压器的电气行为。
以下是一个简单的示例，展示如何使用Python来模拟一个理想变压器的电气特性。
理想变压器的公式是`V1/V2 = N1/N2`，其中`V1` 和`V2` 分别是初级和次级的电压，`N1` 和`N2` 分别是初级和次级的匝数。
```pythonimport numpy as np# 定义变压器的匝数N1 = 100 # 初级匝数N2 = 200 # 次级匝数# 定义初级电压V1V1 = 220 # V# 计算次级电压V2V2 = V1 * N1 / N2print(f"次级电压V2: {V2} V")# 如果我们想要模拟一个实际的变压器，可能需要考虑电阻、电感和电容等因素# 这时，我们可以使用电路仿真库如CircuitPython 或SPICE 模拟器来进行更复杂的仿真```对于更复杂的变压器模型，可能需要考虑铁心损耗、绕组损耗、漏感和容抗等因素。
这些因素可以通过建立一个详细的电路模型来模拟。
使用SPICE仿真器，如`pyspice`，可以进行这样的模拟。
以下是使用`pyspice`进行变压器仿真的一个基本示例：```pythonfrom pyspice.circuit import Circuitfrom pyspice.spice import spice_parser# 创建一个电路对象cir = Circuit()# 添加组件，例如变压器的初级和次级绕组cir.add(spice_parser.parse('R1 1 2 100')) # 假设的电阻值cir.add(spice_parser.parse('L1 1 2 1e-6')) # 假设的漏感值cir.add(spice_parser.parse('C1 2 3 1e-6')) # 假设的容抗值# ... 更多的组件和连接# 设置仿真参数cir.setup(temperature=25, supply_voltage=V1, initial_condition='DC', step_size='10m', number_of_points=100) # 运行仿真cir.run(sim_type='DC', analysis='transient', transient_step=1e-6, transient_time=1e-3)# 获取结果v_primary = cir.get_value('v(1)') # 初级电压v_secondary = cir.get_value('v(2)') # 次级电压print(f"仿真初级电压V1: {v_primary} V")print(f"仿真次级电压V2: {v_secondary} V")# 绘图显示结果（如果需要）# cir.plot()```这段代码只是一个非常基础的示例，实际的变压器仿真会涉及到更多的细节和计算。
音频变压器输出波形仿真
音频变压器输出波形仿真
对于音频变压器的输出波形仿真，可以使用电子电路仿真软件（如LTspice、Multisim等）进行模拟。
以下是一个简单的示例，以帮助你开始进行音频变压器输出波形的仿真：
1.打开电子电路仿真软件，并创建一个新的电路设计。
2.在电路设计中添加音频信号源，可以使用函数发生器或者直接使用一个音频信号源
模块。
设置音频信号的频率、振幅和波形类型（如正弦波、方波等）。
3.在电路设计中添加变压器模型，可以根据所使用的具体变压器参数选择合适的变压
器模型。
常见的参数包括变比（Turns Ratio）、电感等。
4.将音频信号源连接到变压器的输入端，将变压器的输出端连接到一个负载电阻。
5.设置仿真参数，如仿真时间、步长等。
6.运行仿真并观察输出波形。
可以在仿真软件中使用示波器或绘图工具来显示输出波
形。
通过调整音频信号源的参数、变压器的参数以及负载电阻的数值，你可以模拟不同情况下音频变压器的输出波形。
这将有助于理解音频变压器在不同频率和振幅下的工作特性，并进行相应的分析和优化。
请注意，具体的仿真步骤和参数设置可能因使用的仿真软件而有所不同，你可以参考所使用软件的相关文档或教程进行详细操作。
Multisim10 变压器参数设置
Multisim10 中变压器如何设置参数
对于这个问题可能很少有涉及这方面的讲解的，因为懂的朋友不会上网浏览这个问题，而不懂的同学往往苦恼于此，尤其是那些在自己专研学习multisim 软件的同学。
之前我也是这种情况，在百度和谷歌上各种论坛中询问最后得到了如何设置参数的方法。
这个方法是自己一步一步做出来的，希望对你有用。
第一步：打开软件
第二步：器件选择如下（以前我们学的知识是电压比等于线圈匝数比U1:U2=N1:N2）但是在multisim仿真中利用其提供的理想模型就可以了
第三步：创建文件并绘制一个测试变压器的原理图（我们的目标是把交流220v变成一个交流18v的电路）
第四步：参数设置如图途中要的是220v(AC)到18v（AC）,
在V ale标签下，前面的原副默认为100mh先不变，最后一栏中的电感系数=18/220=0.0818≈0.082.点击OK
测试电路数据基本上就是我们的220V到18V了。
变压器MATLAB仿真实验
实验一单相变压器空载仿真实验一、实验目的1 用仿真的方法了解并求取变压器的空载特性。
2 通过变压器空载仿真了解并求取变压器的参数和损耗。
二、预习要点1 变压器空载运行有什么特点？2 在变压器空载实验仿真中，如何通过仿真测取变压器的铁耗。
三、仿真项目1 完成变压器空载运行仿真模型的搭建和参数设定。
2 仿真测取空载特性U0=f(I0)，P0= f(U0)，cosΦ0= f(U0)。
四、仿真方法1 仿真模块三相交流电压源可饱和单相变压器交流电压表交流电流表有功、无功功率表示波器显示测量数据计算均方根值（有效值）模块电力系统仿真环境模块（电力系统仿真模型中必须含有一个）2 仿真模型三相交流电压源V 1W AV2 UVWP0U0I0a Ax X55V U AX**图1 变压器空载实验接线图图2 单相变压器空载仿真模型示例图图3 变压器参数设置示例图（右侧饱和曲线数据请输入到左侧Saturation Characteristic一栏）3 空载仿真1）根据图1的接线图进行仿真模型搭建，搭建仿真模型如图2所示，所有频率的设置均改成50。
2）对单相变压器以及其他元器件模块的参数设置，选定额定电压，变压器变比等。
设定其额定容量S N=77 V A，U1N/U2N=55/220V。
变压器低压侧接电源，高压侧开路。
变压器参数设置如图3所示。
3）可自行根据需要选择需要测量的波形以及有效值量，加入示波器以及计算模块进行测量并设定仿真时间。
4）调节电压源电压，调节范围在（1.25~0.2）U N范围内，测取变压器的U0，I0，P0，cosΦ0以及二次侧电压U AX等数据。
5）测取数据时，在额定电压附近侧的点较密，共测取10组数据记录于下表。
表1 空载实验数据五、实验报告1. 完成表12. 绘制U0-I0特性曲线3. 计算变压器变比4. 计算低压侧的励磁参数实验二单相变压器短路仿真实验一、实验目的1 用仿真的方法了解并求取变压器的短路特性。
变压器铁芯损耗的仿真与计算
将式(5)带入式(4)得磁滞损耗为：
Ph
=
4.44 γ
fBmGH
× 10−10
(6)
将 B = μH 带入式(6)得：
Ph
=
k1
f 100
⎛ ⎜⎝
Bm 10000
⎞2 ⎟⎠
G
(7)
式中，
k1
=
4.44 μγ
。
2.2 涡流损耗
硅钢片在反复磁化过程中除了产生磁滞损耗外， 还产生涡流损耗。变压器铁芯中涡流损耗的产生，是 由于铁芯中有交变的磁通，交变的磁通在铁芯中感生 电动势，在铁芯内部激发自成回路的电流，即涡流[9]。 涡流在铁芯中流过，会产生热效应，造成能量损失。 如图 2 所示为铁芯中的一段硅钢片，厚底比宽度和长 度小得多，硅钢片中的磁通密度 Bm 垂直 xy 平面，在 Bm 交变时，在厚度 dx 的环中将感应出电流，即硅钢 片中的涡流。
变压器的损耗主要包括铁芯中的铁耗和绕组的铜 耗。铁耗包括磁滞损耗和涡流损耗,只要变压器带电, 铁耗即存在。变压器负载运行时,绕组内通过电流,将 产生电阻损耗,即绕组铜耗，它随负荷变化而增减。除 此之外，变压器运行产生漏磁通，将在金属结构中， 如夹件、油箱及拉板等产生损耗，即杂散损耗[1]。这 些损耗转换成热能引起变压器不断发热和温度升高, 易导致局部过热和绝缘材料老化等问题,甚至引起变 压器故障,进而影响变压器的效率和正常运行[2]。因 此计算变压器损耗，尤其是铁芯损耗,有助于合理控制 变压器的油流和温升分布,对于提高变压器的运行效 率和可靠性具有非常重要的意义。
下面将对磁滞损耗和涡流损耗分别进行分析。
2.1 磁滞损耗
磁滞损耗的产生是由于变压器铁芯受到周期性的 反复磁化作用引起的铁磁物质的磁畴取向发生改变的 结果。铁磁材料是晶体结构，每个晶体内含有许多天 然磁化区域称为磁畴，在未受到磁场作用时，磁畴的 磁矩取向是杂乱无章的，对外不显示磁性。当受到外 加磁场作用时，各磁畴间的磁壁发生移动或磁畴发生 转向而使磁矩的方向接近外磁场的方向，因而合成磁 场加强。由于铁磁材料在磁化过程中各个磁畴的转向 或磁壁的移动都存在着摩擦，所以磁通密度 B 的改 变永远滞后于磁场强度 H 的改变，就是磁滞现象,磁 化曲线如图 1 所示[8]。在此过程中，磁畴由于摩擦而 发出热量，产生磁滞损耗。
Pspice仿真常用变压器模型教学提纲
P s p i c e仿真常用变压器模型Pspice仿真——常用变压器模型时间：2012-04-12 2176次阅读【网友评论0条我要评论】收藏因为电感元件的参数比较单一，而且在仿真中，主要是仿真元件的电子特性。
所以，这里就不谈电感，而主要讨论一下变压器和耦合电感的问题。
不少朋友在使用pspice仿真的时候，只会使用元件库中的几个理想化的耦合电感和变压器模型，却不会用那种带磁芯参数的耦合电感和变压器。
下面让我们画一张原理图，把常用的理想化的和非理想话的耦合电感及变压器包含进去，进行一个仿真比较，这样才能掌握模型的特点，从而在实际工作中运用。
在这张原理图中，我们一共放置了5个耦合电感和变压器模型。
其中左边的2个是理想化的，右边三个是非理想化，模拟的是带着实际的磁芯的磁性元件，磁芯的规格是3C90材质的ER28L。
有必要先简单说一下耦合电感这个模型，让一些刚入门的朋友便于自己动手尝试。
在图中的K1、K2、K3就是以耦合电感为核心构造的几个变压器。
我们构造这种变压器的时候，需要放置一个耦合电感模型K_Linear或K_Break或一个带磁芯的耦合电感模型例如K3所用的ER28L_3C90这个模型。
然后需要根据实际的需要放置一个电感模型作为绕组，有几个绕组就放几个电感模型，但对于一个耦合电感模型，绕组不能超过6个。
下面说说这几个模型的设置。
左边两个理想化模型：K1：耦合电感模型为K_Linear，绕组为L1和L2，必须双击K_Linear模型在其参数L1中输入L1，在参数L2中输入L2，才能实现两个绕组的耦合。
耦合系数设定为1，说明是完全耦合。
电感L1和L2的电感量，就代表绕组的电感量。
我们设定L1为250uH，L2为1000uH。
这就意味这初级与次级的匝比为1：2。
因为电感量之比是匝比的平方。
TX1：采用理想变压器模型XFRM_LINEAR，这个模型只有两个绕组，双击模型后设定耦合系数为1，两个绕组的电感量也分别设定为250uH和1000uH。
干式变压器温度场的仿真计算与分析
变 压 器 结构 简 图
单 位热 源体 积热率 可 由式 （ ） 得 ： ５求
技
１３ 传 热分 析 ．
ｑ＝ ／ ￣ Ｖ ｐ
积 。变 压器 各部分 损耗 数据 如表 １ 示 。 所
（） ７
术
考 虑 到换 热 面 除 了有对 流换 热 以外 ， 有 辐 射 还 散热 ， 么有 必 要分 析 辐 射散 热 的 边界 条 件 。设 备 那
度 ， ｍ ，即单 位 体 积 的物 体 在单 位 时 间 内产 生 的 Ｗ／ ｓ
热量 。
本文温 度场分 析为二维稳 态温度场 的分析 。 中 其 具 有 对流 换 热 的边 界 条件 为第 三类 边界 条件 ， ： 即
一
较 小 ．即绕组 上 下两 个 端 面积 与侧 面 积相 比较小 ，
在计 算 内部 热 源 时 ， 变 压 器 的发 热部 分 作 为 将 等效 热源 ， 假 设 该 热 源 总 发 热 量不 变 ， １个 均 并 是 匀发 热 体 。 因此 ， 高压 绕 组 和低 压绕 组 的发 热 部 分
低压绕组 高压绕组
为导 线所 在 部分 ，本 文 中高压 和 低压 绕 组 为层 状 。
表 面热 力学 温度 ， Ａ为 辐射 表 面面积 ， ｚ Ｋ； ｍ。
乏
０
一 ＜
２ 温度场 的仿真计算 ቤተ መጻሕፍቲ ባይዱ
２ １ 软 件简 介 。
Ａ Ｓ Ｓ软件 是 融结 构 、 体 、 ＮＹ 流 电场 、 磁场 、 声场
Ｏ
Ｚ
０
变 压 器 正 常 工 作 时 ，表 面 温 度 依 设 计 要 求 在
式 中： ｎ为 边 界上 外 法 线方 向的 温度 梯 度 ： ｈ为对 流 换 热 系数 ； 为 换 热 面 温 度 ； 为 换 热 面周 围 空 气
proteus设置变压器的匝数比
proteus设置变压器的匝数比在Proteus软件中设置变压器的匝数比可以通过模拟电路设计工具来实现。
具体操作流程如下：1. 打开Proteus软件，在工程文件中选择新建电路设计。
可以选择使用ISIS电路设计工具来创建电路。
2. 添加变压器组件。
在元件栏中找到变压器元件，将其拖放到画布中。
3. 设置变压器的参数。
双击变压器元件，在弹出的属性对话框中设置匝数比。
可以通过修改“匝数比”选项来改变变压器的变比。
匝数比定义了输入和输出绕组的匝数之比，决定了变压器的变压比。
为了改变匝数比，可以手动修改该选项的值。
4. 设置电源和负载。
在电路中添加电源和负载元件，将其与变压器连接起来。
可以选择不同的电源和负载元件，根据具体需求连接电路。
5. 连接元件。
使用连线工具将电源、变压器和负载元件连接起来。
确保连接正确，检查连线是否正确连接到各个元件的引脚。
6. 设置仿真参数。
在Proteus软件中进行电路仿真之前，需要设置仿真参数。
可以点击仿真按钮，进入仿真设置对话框。
在对话框中设置仿真时间和步长等参数，确保仿真过程能够正常进行。
点击确定保存设置。
7. 运行仿真。
点击运行仿真按钮开始仿真过程。
此时，Proteus 软件将模拟电路的工作情况，并显示电流、电压等信号波形。
通过仿真结果可以分析电路的性能和功能。
通过以上步骤，在Proteus软件中可以轻松设置变压器的匝数比，并进行电路仿真。
通过仿真结果，可以了解变压器的工作情况和性能。
然后，可以根据仿真结果进行电路调整和优化，以满足实际应用需求。
参考内容：- Proteus官方文档中的使用手册和教程；- 《Proteus电子电路仿真与设计指南》一书；- 电子教育资源共享平台（如Mooc平台、简书、CSDN等）上的相关教程和文章；- 电子技术论坛和社区（如51单片机论坛、电子工程师社区等）中的相关讨论帖子和教程；- 相关电子类技术书籍（如《电子电路基础》、《电路原理与应用》等）中的相关章节；- 变压器设计和应用技术的相关论文和学术研究资料；- 相关电子类期刊（如《电子元器件与技术》、《电力电子技术》等）中的相关文章；- 变压器制造商官方网站和技术手册中的相关说明和指导。
llc电源变压器高效高精度损耗仿真方法与技巧 -回复
llc电源变压器高效高精度损耗仿真方法与技巧-回复如何进行LLC电源变压器高效高精度损耗仿真，提供相应的方法与技巧。
第一步：了解LLC电源变压器损耗仿真的背景和意义LLC电源变压器是一种广泛应用于电子设备中的重要元件，其损耗直接影响着整个系统的效率和性能。
因此，在设计和优化LLC电源变压器时，准确估计和仿真损耗是非常重要的。
通过仿真计算，可以有效地预测LLC电源变压器的工作状态和性能，避免实际制造过程中可能出现的问题，提高产品的质量和可靠性。
第二步：选择合适的仿真工具在进行LLC电源变压器的高效高精度损耗仿真之前，需要选择一个合适的仿真工具。
目前市场上有许多流行的仿真工具可供选择，如Ansys Maxwell、Cadence PSpice、MATLAB等。
根据自己的需求和实际情况选择一个适合的仿真工具。
第三步：建立电路模型在进行LLC电源变压器的高效高精度损耗仿真之前，首先需要建立电路模型。
根据LLC电源变压器的实际参数和规格，用合适的元件模型进行建模。
一般而言，LLC电源变压器可以分为三个部分：输入端、输出端和变压器。
根据不同的仿真工具，建立相应的电路模型。
第四步：设置仿真参数在LLC电源变压器的高效高精度损耗仿真之前，需要设置仿真参数。
根据实际需求，设置输入电压、输出电压、频率、负载等参数。
此外，还需要设置仿真的时间范围和步长等参数，以确保仿真结果的准确性和精度。
第五步：进行仿真计算在设置好仿真参数之后，可以开始进行LLC电源变压器的高效高精度损耗仿真计算。
根据电路模型和设置的参数，利用选择的仿真工具进行仿真计算。
根据仿真结果，可以得到LLC电源变压器的损耗情况，进而进行优化和改进。
第六步：分析仿真结果在进行LLC电源变压器的高效高精度损耗仿真之后，需要对仿真结果进行分析。
根据仿真结果，评估电路的性能和效率，检查是否满足设计要求。
如果发现问题或不合理之处，可以通过调整电路参数或改进设计来提升LLC电源变压器的效率和性能。
用maxwell对变压器的建模仿真教程
⽤maxwell对变压器的建模仿真教程该变压器模型采⽤EE型铁芯，通⼊单向交流电，通过maxwelI的3D模型构建为两层，分为初级和次级同轴绕制。
1.建模（Model）Project > In sert Maxwell 3D Desig nFile>Save as> tran sformer选择求解器类型：Maxwell > Solution Type> Mag netostatic创建变压器铁芯框架Draw > BoxPositio n：(-5.5,-15,0)Box尺⼨：(XSize，丫Size, ZSize)>( 11,30,26)Draw > BoxPositio n：(-5.5,5.5 ,5)Box尺⼨：(XSize，丫Size, ZSize)>( 11,4.5,16) 选中Box2Edit > Duplicate > Around AxisAxis: ZAngle: 180 degTotal number: 2 选中Box1 ，Box2，Box2_1 Modeler > Boolean > SubtractBlank Parts: Box1Tool Parts: Box2 ，Box2_1不要选：“ Clone tool objectsbefore subtracting”Draw > Box （创建Gap （缺⼝））Position：（-5.5,15 ,12.98）Box尺⼨：（XSize，丫Size, ZSize）> （11,30,0.04）选中Box1 ，Box3Modeler > Boolean > SubtractBlank Parts: Box1Tool Parts: Box3不要选：“ Clone tool objectsbefore subtracting”选中Box1Modeler > Boolean > Separate Bodies将分离后的模型分别重命名为：“ Core_up”原Box1）和“ Core_down”将两者的材料重设为：“ fe rr ite ”为铁氧体的材料属性。
变压器短路电流计算和仿真
变压器短路电流计算和仿真变压器是电力系统中常见的电气设备，它起着将电能从一电压等级转换为另一电压等级的作用。
然而，在实际运行中，变压器可能会遇到短路故障，这是一种严重的故障，会导致电流突然增大，可能对设备和人员造成严重威胁。
短路电流是指在变压器短路故障发生时，通过短路点的电流大小。
短路电流的计算是为了确保变压器在故障发生时能够正常运行，并能够提供足够的保护。
为了计算短路电流，需要考虑变压器的参数、电源电压、短路点的阻抗等因素。
我们需要了解变压器的额定电流和额定功率。
额定电流是指变压器能够连续运行的最大电流值，额定功率是指变压器能够连续输出的最大功率。
这些参数对于计算短路电流非常重要。
我们需要知道变压器的参数，如变压器的电压比、变压器的阻抗等。
电压比是指变压器的输入电压与输出电压之间的比值，阻抗是指变压器的电阻和电抗之和。
这些参数对于计算短路电流起着重要的作用。
在计算短路电流时，我们需要考虑短路点的阻抗。
短路点的阻抗是指在短路发生时，短路点上的电压与短路点上的电流之比。
阻抗的大小取决于短路点的位置和电源电压的大小。
为了计算短路电流，我们可以使用等效电路模型。
等效电路模型是指将变压器简化为一个电阻和一个电感的串联电路。
通过等效电路模型，我们可以计算出短路电流的大小。
除了计算，我们还可以使用仿真软件来模拟变压器短路电流。
仿真软件可以模拟变压器在短路故障发生时的动态响应，可以帮助我们更好地理解短路电流的特性。
变压器短路电流的计算和仿真是非常重要的，可以帮助我们评估变压器在故障发生时的安全性，并采取相应的保护措施。
通过合理的计算和仿真，我们可以最大限度地减少短路电流对设备和人员的威胁，确保电力系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
修改变压器参数的方法
第一种方法：
.SUBCKT ts_pwr_10_to_1 1 2 3 4 5 //.SUBCKT 是子电路命令。
此子电路名为“ts_pwr_10_to_1 ”；有5 个引脚
* *1, 2-- primary winding, *3,4-- secondary terminal, 5-- neutural //注释行。
1，2为主绕组；3，4为副绕组终端；5为中间抽头。
Rs1 1 11 1.000e-3 //Rs1 为1 11端之电阻，值为1/1000欧。
Rl2 31 3 1.000e-3 //R12 为31 1端之电阻，值为1/1000欧。
Rl3 41 4 1.000e-3 //R13 为41 1端之电阻，值为1/1000欧。
L1 11 2 5.000e+000 //L1为11 2端之电感量，值为5亨。
L2 31 5 5.000e-002 //L1为31 5端之电感量，值为0.05亨。
L3 5 41 5.000e-002 //L1为5 41端之电感量，值为0.05亨。
K12 L1 L2 9.999e-001 //K12 为L1和L2之间的耦合系数，值为0.9999。
注：0<K<1
K13 L1 L3 9.999e-001 //K13 为L1和L3之间的耦合系数，值为0.9999。
K23 L2 L3 9.999e-001 //K12 为L2和L3之间的耦合系数，值为0.9999。
.ENDS //子电路结束。
============= Model template =================
如想更改变比，可试行修改电感量。
第二种方法
在Multisim中创建一个230/12V的变压器
To create a 230 to 12 volt transformer, please follow the instructions below:
1. Start up Multisim.
2. Enter the Basic Bin and click on the Linear Transformer button
(Transformer with the center tap).
3. In the Browser - Basic window, click on the TS_IDEAL Transformer Model.
4. Click on the Edit button at the bottom of the window.
5. Click Ok on the Database Select - To window (should be set at User).
6. In the Component Properties window, click on the Model Tab and under the
Model Data window, you will find the following:
.SUBCKT ts_audio_10_to_1 1 2 3 4 5
* EWB Version 4 - Transformer Model
* n= 10 Le= 1e-006 Lm= 0.001 Rp= 1e-006 Rs= 1e-006
Rp 1 6 1e-006ohm
Rs1 10 3 1e-006ohm
Rs2 11 5 5e-007ohm
Le 6 7 1e-006H
Lm 7 2 0.001H
E1 9 8 7 2 0.026
E2 8 4 7 2 0.026
V1 9 10 DC 0V
V2 8 11 DC 0V
F1 7 2 V1 0.052
F2 7 2 V2 0.052
.ENDS
In order to set the Turn Ratio to a different value (eg 230 to 12 turn
ratio), change the F1 and F2 value for 1/n (1/19.167=0.052; 230 to 12 turn ratio where n=primary/secondary). Also note that you must set E1 and E2 to F/2
(0.052/2=0.026 turn ratio).
7. Set the desired turn ratio.
8. Click on the Save/Exit button at the bottom of the window.
9. In the previous window, click on the Cancel button.
10. Select Refresh Component Toolbars under the View menu.
11. Enable the User Database and under the Basic Bin, you will find your Transformer Model.
I have also attached a file containning a Transformer with the above
Netlist
implemented. (File posted at:
/ewb/trans_230_12.msm)
Summary:
F1 and F2=1/n
where
n=primary turns/secondary turns
E1 and E2=F1/2
I hope this helps.
Best regards,
Luis Alves
Technical Support。
