材料分析方法第十章 透射电子显微镜
透射电子显微镜----仪器分析
透射电镜电子图象形成原理
1.散射衬度象 ① 单个原子对入射电子的散射:
弹性散射、非弹性散射 ② 散射衬度象成原理
I/I0=e-N/Aσρt 散射衬度象:样品特征通过对电子散射能力 的不同形成的明暗差别象。 2.衍射衬度象 3.相位衬度象
电子的散射与衍射
当从电子枪发射的一束电子沿一定入射方向进入 物质内部后,由于与物质的相互作用,使电子的 运动方向发生改变,这一过程称为物质对电子的 散射。在散射过程中,如果入射电子只改变运动 方向,而不发生能量变化,称为弹性散射。如果 被散射的入射电子不但发生运动方向的变化,同 时还损失能量,则称为非弹性散射。
透射电子显微镜
1 透射电镜主要结构 2 透射电镜电子图象形成原理 3 透射电镜样品制备 4 电子衍射及结构分析
透射电子显微镜
透射电子显微镜是利用电子的波动性 来观察固体材料内部的各种缺陷和直接观 察原子结构的仪器。尽管复杂得多,它在 原理上基本模拟了光学显微镜的光路设计, 简单化的可将其看成放大倍率高得多的成 像仪器。一般光学显微镜放大倍数在数十 倍到数百倍,特殊可到数千倍。而透射电 镜的放大倍数在数千倍至一百万倍之间, 有些甚至可达数百万倍或千万倍。
(a)
Re
-
θ (b)
由于电子的质量与原子核相比是一个可以忽略的 小量,在电子与原子核碰撞过程中原子核可以认 为是固定不动的,原子核对电子的吸引力满足距 离平方反比定律。如果原子的原子序数为Z,核电 荷Ze,电子的电荷-e,势能为 V Ze2
R
散射角θ的大小由入射电子与核的距离Rn决定。 在半径为Rn的散射截面内,电子的散射角大于 θ,有关系式
① 在同一试样上把物相的形貌观察与结构分析 结合起来;
② 物质对电子的散射更强,约为X射线的一百 万倍,特别适用于微晶、表面和薄膜的晶体结构 的研究,且衍射强度大,所需时间短,只需几秒 钟。
《透射电子显微镜》课件
限制照明区域,减小成像的视场,提高成像的分辨率 。
光路调节器
调节光路中的光束方向和大小,确保光束正确投射到 样品上。
成像系统
Hale Waihona Puke 物镜将样品上的图像第一次放 大并投影到中间镜上。
中间镜
将物镜放大的图像进一步 放大并投影到投影镜上。
投影镜
将中间镜放大的图像最终 放大并投影到荧光屏或成
像设备上。
真空系统
谢谢您的聆听
THANKS
透射电子显微镜技术不断改进,分辨率和放大倍数得到显著提 高。
透射电子显微镜技术不断创新,出现了许多新型的透射电子显 微镜,如高分辨透射电子显微镜、冷冻透射电子显微镜等。
透射电子显微镜的应用领域
生物学
观察细胞、蛋白质、核酸等生物大分子的 结构和功能。
医学
研究病毒、细菌、癌症等疾病的发生、发 展和治疗。
真空泵
01
通过抽气作用维持透射电子显微镜内部的高真空状态。
真空阀门
02
控制真空泵的工作时间和进气流量,以保持透射电子显微镜内
部真空度的稳定。
真空检测器
03
监测透射电子显微镜内部的真空度,当真空度不足时提醒操作
人员进行处理。
03
透射电子显微镜的操作与维护
透射电子显微镜的操作步骤
打开电源
确保实验室电源稳定,打开透射电子显微镜 的电源开关。
记录
对透射电子显微镜的使用和维护情况进行 记录,方便日后追踪和管理。
04
透射电子显微镜的样品制备技术
金属样品的制备技术
电解抛光
通过电解抛光液对金属样品进行抛光 ,去除表面杂质和氧化层,使样品表 面光滑、平整。
离子减薄
透射电子显微镜解析出材料结构与缺陷的微观形貌
透射电子显微镜解析出材料结构与缺陷的微观形貌材料科学与工程领域中,了解材料的微观结构和缺陷是极为重要的。
透射电子显微镜(Transmission Electron Microscope,简称TEM)作为一种高分辨率的显微镜,被广泛应用于研究材料的微观结构和缺陷的形貌。
本文将对透射电子显微镜的原理以及其在解析材料结构和缺陷方面的应用进行探讨。
首先,我们来了解一下透射电子显微镜的原理。
TEM利用电子束的穿透性质,通过透射模式进行成像。
当电子束通过材料样品时,被材料中的原子核和电子云散射,形成折射、衍射和透射等效应。
其中,透射电子显微镜主要依靠透射电子的成像来解析材料的微观结构和缺陷。
在TEM中,电子束通过样品后,经过透射器(透镜)和投影透镜组件进行成像,最后由像差校正系统进行调整来提高成像质量。
透射电子显微镜的高分辨率使得它能够解析出材料的微观形貌,包括晶体结构、晶格缺陷和界面等。
透射电子显微镜在解析材料结构方面具有得天独厚的优势。
通过TEM的高分辨率成像,可以直接观察到材料的晶格结构。
晶体的晶体结构、晶胞参数、晶体方向和位错等重要的结构信息可以通过TEM成像来获得。
通过选取特定的衍射点和晶格平面,可以进一步通过电子衍射技术确定晶体结构。
透射电子衍射技术可以通过模式匹配和比对已知晶体结构的衍射图案来确定材料的晶体结构,为研究和设计材料提供了重要的依据。
此外,透射电子显微镜还可以帮助解析材料中的晶体缺陷。
晶格缺陷是材料中常见的现象,对材料的性能和行为产生显著影响。
通过透射电子显微镜观察,可以揭示出材料中的位错(dislocation)、嵌错(inclusion)、晶界(grain boundary)和尖晶石等各种缺陷。
位错是晶体中最常见的缺陷类型之一,它们对晶格的完整性和形貌起到了至关重要的作用。
透射电子显微镜可以通过成像和EDS(能谱分析)技术来定量和表征位错的类型和密度。
此外,透射电子显微镜还可以通过高分辨率透射电子显微镜(HRTEM)技术对材料的晶界和界面进行观察,揭示出材料微观结构中的复杂性。
透射电子显微镜法
透射电子显微镜法透射电子显微镜(Transmission Electron Microscope,简称TEM)是一种强大的工具,用于观察和研究各种材料的微观结构和组织。
本文将详细介绍透射电子显微镜法及其在科学研究和工业领域中的应用。
一、透射电子显微镜的原理与构成透射电子显微镜使用电子束而非光线,其原理基于电子的波粒二象性。
电子束通过针尖或者热丝发射出来,并通过电磁透镜系统进行聚焦。
经过样品之后的电子束被投射到荧光屏上,形成样品的投影图像。
透射电子显微镜主要由电子光源、透镜系统、样品台和检测系统等组成。
二、透射电子显微镜法的优势与应用透射电子显微镜法相对于光学显微镜和扫描电子显微镜具有以下优势:1. 高分辨率:透射电子显微镜可以实现亚纳米级的分辨率,使得研究者可以观察到更细微的结构和细节。
2. 高穿透性:透射电子显微镜可以穿透厚度达数百纳米的样品,揭示样品的内部结构和组成。
3. 高细节对比度:透射电子显微镜采用了染色技术,能够增加样品中相对的原子对比度,使得更多细节能够被观察到。
4. 全息电子显微镜:全息透射电子显微镜可以获得样品的三维信息,提供更全面的结构分析。
透射电子显微镜法广泛应用于材料科学、化学和生物学等领域。
以下是它的几个主要应用:1. 纳米材料研究:透射电子显微镜可以观察和分析纳米材料的形貌、晶体结构和缺陷等特征,对材料的性能研究具有重要意义。
2. 生物样品研究:透射电子显微镜可用于生物样品的观察和分析,例如观察细胞的内部结构和细节,研究生物分子的组装和功能等。
3. 界面和界面研究:透射电子显微镜可以揭示材料界面和界面的形貌、晶体结构以及化学成分等,对材料性能和反应机制的理解至关重要。
4. 材料缺陷和晶体缺陷研究:透射电子显微镜可以观察和分析材料和晶体的缺陷,例如位错、孪晶、晶格畸变等,从而提供改善材料性能的指导。
总结:透射电子显微镜法是一种重要的研究工具,它具有高分辨率、高穿透性、高细节对比度等优势。

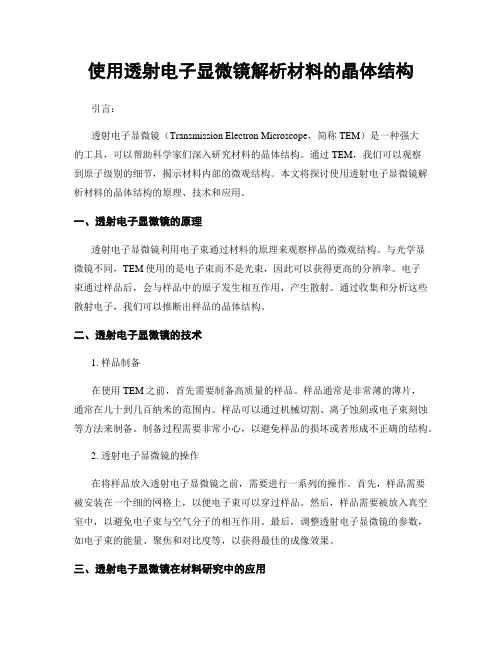

使用透射电子显微镜解析材料的晶体结构
使用透射电子显微镜解析材料的晶体结构引言:透射电子显微镜(Transmission Electron Microscope,简称TEM)是一种强大的工具,可以帮助科学家们深入研究材料的晶体结构。
通过TEM,我们可以观察到原子级别的细节,揭示材料内部的微观结构。
本文将探讨使用透射电子显微镜解析材料的晶体结构的原理、技术和应用。
一、透射电子显微镜的原理透射电子显微镜利用电子束通过材料的原理来观察样品的微观结构。
与光学显微镜不同,TEM使用的是电子束而不是光束,因此可以获得更高的分辨率。
电子束通过样品后,会与样品中的原子发生相互作用,产生散射。
通过收集和分析这些散射电子,我们可以推断出样品的晶体结构。
二、透射电子显微镜的技术1. 样品制备在使用TEM之前,首先需要制备高质量的样品。
样品通常是非常薄的薄片,通常在几十到几百纳米的范围内。
样品可以通过机械切割、离子蚀刻或电子束刻蚀等方法来制备。
制备过程需要非常小心,以避免样品的损坏或者形成不正确的结构。
2. 透射电子显微镜的操作在将样品放入透射电子显微镜之前,需要进行一系列的操作。
首先,样品需要被安装在一个细的网格上,以便电子束可以穿过样品。
然后,样品需要被放入真空室中,以避免电子束与空气分子的相互作用。
最后,调整透射电子显微镜的参数,如电子束的能量、聚焦和对比度等,以获得最佳的成像效果。
三、透射电子显微镜在材料研究中的应用1. 晶体结构分析透射电子显微镜可以帮助科学家们解析材料的晶体结构。
通过观察样品的衍射图案,我们可以确定晶体的晶格结构、晶面间距和晶体取向等信息。
这对于研究材料的物理性质和性能至关重要。
2. 缺陷和界面研究透射电子显微镜可以帮助我们研究材料中的缺陷和界面。
通过观察样品的高分辨率图像,我们可以发现晶体中的缺陷,如点缺陷、线缺陷和面缺陷等。
此外,我们还可以研究不同材料之间的界面,如晶界、颗粒界面和异质界面等。
3. 原位观察透射电子显微镜还可以进行原位观察,即在材料发生变化的过程中进行实时观察。
透射电子显微镜(TEM)-TEM 材料研究方法与实验
碳膜复型又有 碳膜一次复型 和塑料-碳膜二 级复型两种方 法。
电子衍射
在电子成像系统中: 使中间镜物平面与物镜像平面重合(成像操作),
在观察屏上得到的是反映样品组织形态的形貌图像; 而使中间镜的物平面与物镜背焦面重合(衍射操
作),在观察屏上得到的则是反映样品晶体结构的衍射斑点。
电子衍射的原理和X射线衍射相似,是以满足布拉格方程作为 产生衍射的必要条件。衍射花样:
• 日本岗山大学H. Hashimoto日本电镜研 究的代表人。
• 瑞典斯德哥尔摩大学Osamu Terasaki,多 孔材料分析“世界第一人”。
• 中国:钱临照、郭可信、李方华、叶恒 强、朱静。
• 国内电镜做得好的有:北京电镜室(物 理所)、沈阳金属所、清华大学、上海 硅酸盐所。
为什么要用TEM?
照片示例(TEM与HRTEM图片)
TiO2的TEM(左)和HRTEM(右)图片
图片示例(ZnO的TEM和HRTEM图片)
涂层、薄膜照片 SiO2/ZrO2 multilayers (bar=50nm)
SiO2 ZrO2
(a)
(b)
(c)
TEM images of spinel film on SiO2 amorphous layer obtained in bright field (a), in dark field (b) and electron
High resolution transmission electron microscopy for a destabilized cadmium sulfide (CdS) sol of 4-5 nm particle size. Collapsed particles are clearly observed. It can also be been that the particles are highly crystalline.
10《材料研究与测试方法》---透射电镜样品制备及衍衬成像
1.2 粉磨样品的制备
需透射电镜分析的粉末颗 粒一般都小于铜网小孔, 应此要先制备对电子束透 明的支持膜。
常用支持膜有火棉胶膜和 碳膜,将支持膜放在铜网 上,再把粉末放在支持膜 上送入电镜分析。
粉末或颗粒样品制备的关 键取决于能否使其均匀分 散到支持膜上。
纳米粉末样品的制备过程
★用超声波分散器将需要观察的粉末在分散介质 〈不与粉末发生作用〉中分散成悬浮液。 ★用滴管滴几滴在覆盖有支持膜的电镜铜网上, 待其干燥(或用滤纸吸干)后, 即成为电镜观察 用的粉末样品。
二级复型
图为二级复型制备过程示意图。 图 (a) 为塑料中间复型,图 (b) 为在揭下的中间复型上进行碳 复型。为了增加衬度可在倾斜 15-45°的方向上喷镀一层重 金属,如 Cr 、 Au 等(称为投 影)。一般情况下,是在一次 复型上先投影重金属再喷镀碳 膜,但有时也可喷投次序相反, 图(c)表是溶去中间复型后的最 终复型。
将待观察的试样按预定取向切割成薄片,再经
机械减薄抛光等过程预减薄至30~40μm的薄膜。
把薄膜钻取或切取成尺寸为2.5~3mm的小片。
装入离子轰击减薄装置进行离子轰击减薄和离 子抛光。
离子轰击减薄原理
在高真空中,两个相对的冷阴 极离子枪,提供高能量的氩离 子流,以一定角度对旋转的样 品的两面进行轰击。 当轰击能量大于样品材料表层 原子的结合能时,样品表层原 子受到氩离子击发而溅射、经 较长时间的连续轰击、溅射, 最终样品中心部分穿孔。 穿孔后的样品在孔的边缘处极 薄,对电子束是透明的,就成 为薄膜样品。
阴极发射电子阳极加速聚光 镜会聚作用样品物镜放大 中间镜放大投影镜放大荧光 屏成像照相记录
电子衍射基本公式、花样及标定?
电子衍射(材料分析方法)
第十章电子衍射一、概述透射电镜的主要特点是可以进行组织形貌与晶体结构同位分析。
若中间镜物平面与物镜像平面重合(成像操作),在观察屏上得到的是反映样品组织形态的形貌图像;而若使中间镜的物平面与物镜背焦面重合(衍射操作),在观察屏上得到的则是反映样品晶体结构的衍射斑点。
本章介绍电子衍射基本原理与方法,下章将介绍衍衬成像原理与应用。
电子衍射的原理和X射线衍射相似,是以满足(或基本满足)布拉格方程作为产生衍射的必要条件。
两种衍射技术所得到的衍射花样在几何特征上也大致相似。
多晶体的电子衍射花样是一系列不同半径的同心圆环,单晶衍射花样由排列得十分整齐的许多斑点所组成。
而非晶态物质得衍射花样只有一个漫散得中心斑点(图1,书上图10-1)。
由于电子波与X射线相比有其本身的特性,因此,电子衍射和X射线衍射相比较时具有下列不同之处:(1)电子波的波长比X射线短的多,在同样满足布拉格条件时,它的衍射角θ很小,约10-2rad;而X射线产生衍射时,其衍射角最大可接近90°。
(2)在进行电子衍射操作时采用薄晶样品,薄样品的倒易阵点会沿着样品厚度方向延伸成杆状,因此,增加了倒易阵点和爱瓦尔德球相交截的机会,结果使略为偏离布拉格条件的电子束也能发生衍射。
(3)因为电子波的波长短,采用爱瓦尔德球图解时,反射球德半径很大,在衍射角θ较小德范围内反射球的球面可以近似地看成是一个平面,从而也可以认为电子衍射产生的衍射斑点大致分布在一个二维倒易截面内。
这个结果使晶体产生的衍射花样能比较直观的反映晶体内各晶面的位向,给分析带来不少方便。
(4)原子对电子的散射能力远高于它对X射线的散射能力(约高出四个数量级),这使得二者要求试样尺寸大小不同,X射线样品线性大小位10-3cm,电子衍射样品则为10-6~10-5cm,且电子衍射束的强度较大,摄取衍射花样时曝光时间仅需数秒钟,而X射线以小时计。
(5)X射线衍射强度和原子序数的平方(Z2)成正比,重原子的散射本领比轻原子大的多。
透射电子显微镜分析基础
透射电子显微镜分析基础透射电子显微镜(Transmission Electron Microscope, TEM)是一种高分辨率显微镜,用于观察和研究材料的超微结构。
它通过透射电子束穿透材料并在接收器上形成像,使得材料的原子尺度细节能够被精确观察。
下面是关于透射电子显微镜分析的基础知识。
1.TEM的工作原理透射电子显微镜基于电子在物质中的相互作用来实现成像。
电子束从电子枪中产生并且通过一系列透镜系统聚焦形成细致的聚焦点,然后穿过待观察的样品。
透过样品的电子束会发生散射、吸收和透射,其中透射的电子会被接收器捕获并形成图像。
2.TEM的分辨率3.透射电子显微镜的成像方式TEM有两种主要的成像方式:亮场和暗场成像。
亮场成像是通过选择透射的电子束来形成图像,适用于展示样品内部的形貌和微结构。
而暗场成像是通过选择散射的电子束来形成图像,适用于观察特殊缺陷或异质性结构。
4.透射电子显微镜的样品制备为了在TEM中观察样品,样品必须具备一定的条件。
首先,样品必须是非透明的,通常是以薄片的形式。
其次,样品必须具备足够的稳定性,以避免在电子束照射过程中发生损坏。
最后,样品表面需要进行特定的处理,以避免电荷积累或散射。
5.TEM的应用透射电子显微镜在多个领域有着广泛的应用,包括材料科学、纳米科技、生命科学等。
它可以用于观察和分析晶体的结构、薄膜的成分、纳米颗粒的形状等。
此外,TEM还可以用于研究生物分子的结构和功能,例如蛋白质和DNA的高分辨率成像。
6.TEM的限制和挑战虽然透射电子显微镜提供了高分辨率的成像能力,但它仍然面临一些限制和挑战。
首先,样品制备对于薄片的制备和特殊标记的选择需要高度技术和经验的支持。
其次,电子束照射会导致样品的辐照损伤,因此图像的解释需要谨慎处理。
此外,TEM的设备本身非常昂贵,维护和操作也需要专业的技能。
总之,透射电子显微镜是一种重要的材料科学工具,它可以提供材料的超高分辨率成像,从而更好地理解材料的微观结构和性质。
材料分析方法透射电子显微镜
[trænzˈmiʃən iˈlektrɔn ˈmaikrəskəup] 1.透射电子显微镜(TEM,Transmission Electron Microscope)
有成像和衍射两种模式,用于观察样品微观组织形态、物相分析
如果TEM的真空度达不到所需要的量级,会引起若干的问题,如进入TEM的气体会通 过一种成为电子束致沉淀的过程沉淀于待观察的样品上,或者在更严重的情况下会导 致阴极损伤[20]。由于样品导致的真空问题可以通过冷阱技术来吸收样品附近升华的 气体。
电子光学系统的组成(7件):
①电子枪 ②聚光镜 ③样品 ④物镜 ⑤中间镜 ⑥投影镜 ⑦荧光屏(或照相底片)
LaB6灯丝:亮度比钨丝佳, 价格中等,电子能量散布 为1.5 eV,解析度中等
场发射电子枪:亮度最佳, 价格较高,电子能量散布 为0.3 eV,解析度最好
电子枪的灯丝
钨丝:亮度最小,价格便宜,电 子能量散布为3 eV,解析度较差
EPMA分为两类:
[dɪs'pɜ:sɪv]
能谱仪(EDS,Energy Dispersive Spectrometer)和
波谱仪(WDS, Wavelength Dispersive Spectroscopy)
它们既可作为单独仪器使用,也可作为两电镜的附件,
其中EDS 常作为两电镜的附件,在两电镜上使用时, 一般分析
微米区域的化学成分和相对含量。
1)透射电子显微镜(TEM) 是采用透过薄膜样品的电子束成像来显示样品内部组织形态与结构的、 因此它可以在观察样品微观组织形态的同时,对所观察的区域进行晶体 结构鉴定,其分辨率最高可达0.1 nm 左右,放大倍数可达106倍。(样品 厚度一般在500 nm 以下)
材料研究方法之TEM
照相软片(用于ED(电子衍射图))和CCD CCD:可以方便地使用多种信息处理手段
2.光路图
TEM ,ED, NBD( 纳米束衍射)(CBD)EDS模式,低倍模式, 自由透 镜组合
物 物镜
(物镜光阑)
(焦平面) 衍射谱
一次像 中间镜
(视场光阑)
Sr La (raw)
O Ka (raw)
Overlay (raw)
1.0 nm Ti Ka (averaged)
Sr La (averaged)
O Ka (averaged)
Overlay (averaged)
ELNES analysis at atomic level
High current probe damaged the specimen
b 材料显微结构的表征,如材料的形貌、尺度、晶界、相界、孪晶、层错、位错、 取向关系等等,在一定条件下,可获得材料相变过程及显微结构变化的信息。
c 高分辨晶格点阵像和原子结构像的获得,可揭示材料在原子分辨尺度上的显微 结构细节,对物相鉴定,结构表征更有助益。
d 利用X射线能谱对材料的微小区域进行定量分析,把材料的结构研究和成分分 析结合起来,有益于对材料的全面了解。
使用我们的电镜能得到下列结果:
质厚衬度像
等厚度样品的衍射衬度像
二维晶格点阵像
二维结构像
元素
O S Zn
谱峰 面积 181 746 1131
面积 Sigma 36 58 64
k 因子 1.547 0.803 1.225
Abs 校正 1.000 1.000 1.000
重量百分比
12.37 26.45 61.18
《透射电子显微镜》课件
透射电子显微镜的优点包括高分辨率、高对比度、高灵敏度、大深度和号称百万倍的放大倍 数。缺点则包括成本高,需要复杂的样品处理和分析技能。
主要部件
透射电子显微镜主要由以下几个部分组成。
电子源
在透射电子显微镜中使用的电子通常来自热丝或发 射枪。电子的产生必须在真空下进行,以避免与气 体分子相互作用。
透镜系统
透射电子显微镜的透镜系统主要包括透镜、压电陶 瓷和扫描线圈等。这些设备可在电子束内部转移和 聚焦电子以生成清晰的图像。
检测器
工作原理
透射电子显微镜将电子束传递到样品中。当电子束穿过样品时,它们与样品中的原子和分子发生相互作用,并 形成一张图像。
1
电子束的生成
通过电子源产生电子束。在常见的电子源
潜在应用
透射电子显微镜在材料科学、生物学和半导体和微 电子学以外,有许多潜在应用。例如,透射电子显 微镜可以用于分析能量存储、生物医学和太阳能等 领域。
结束语
透射电子显微镜是一种强大的工具,可用于分析微观结构、了解材料性质和研究新技术。希望这个PPT课件能 让更多的人了解透射电子显微镜,并鼓励更多的人来研究和应用这项技术。
电子束的准直和聚焦
2
中,通过加热钨丝等材料来产生电子。
使用透镜系统将电子束准直和聚焦,以使
电子束具有较小的纵向、径向直径和透射
度。
3
电子束与样品的相互作用
电子束穿过样品并与样品中的电子云相互
作用,同时使样品产生信号。这些信号被
信号的检测检测器收集并解析透射电子显微镜样品与 电子束相互作用所生成的信号。
应用
透射电子显微镜在各种不同的领域中都有广泛的应用,其中包括材料科学、生物学和半导体和微电子学。
透射电子显微镜原理
透射电子显微镜原理
透射电子显微镜(Transmission Electron Microscope,TEM)
是利用电子束取代光束进行观察和研究物质微观结构的高分辨率显微镜。
透射电子显微镜的原理基于电子的波粒二象性。
电子具有很短的波长,远小于可见光的波长,因此可以获得更高的分辨率。
透射电子显微镜利用聚焦和成像系统将电子束聚焦到样品上,并通过样品传输的电子束进行观察。
首先,电子枪产生高能电子束,经过一系列的透镜系统,使电子束变得较为平行和聚焦。
然后,电子束直接照射在样品上。
样品是非晶态薄片或超薄金属晶片,电子束在样品中透射、发生散射或被吸收。
透射的电子被投射到一个投影和透镜系统中。
透射电子显微镜中的投影和透镜系统主要包括两个关键元素:物镜和目镜。
物镜具有较高的放大倍数,将透射的电子束转换为放大的显微图像。
目镜则进一步放大物镜所得到的显微图像,使其可以被人眼观察。
通过调整投影和透镜系统的电位差,可以控制电子束的聚焦、放大和成像效果。
同时,样品本身的性质也会影响到电子束的透射和散射行为,进而影响到显微图像的质量。
透射电子显微镜可以提供非常高的分辨率,在纳米尺度下观察和研究物质的微观结构。
它广泛应用于材料科学、生物学、纳
米技术等领域,在研究和开发新材料、探索生物分子结构以及研究纳米尺度现象方面发挥着重要作用。
【推荐文档】第十讲透射电子显微镜PPT
(10.97 196 0 U )U (116 0 U )U
1V 1000V 100KV 1000KV
1.226nm 0.0388nm 0.0037nm 0.00087nm
电子束的波长
▪ 加速电压为100 KV的电子束的波长是。最小分辨率可达左右,因此, 电子波的波长不是分辨率的限制因素。球差和色差是分辨率的主要限 制因素。
17倍的电子光学系统中光阑的像 ▪ 1932年 , Knoll和Ruska研制出第一台电镜(点分辨率达到50nm) ▪ 1936年,英国生产出第一批商用透射电镜 ▪ 1939年,德国西门子公司生产商用透射电镜(点分辨率10nm) ▪ 1950年 ,开始生产高压电镜(点分辨率优于,晶格条纹分辨率由
于) ▪ 1956年 ,门特(Menter)发明了多束电子成像方法,开创了高分辨
电子束的波长
▪ 已知电子束具有波动性,对于运动速度为v,质量为m的电子波长为 λ=h/mv。
▪ 一个初速度为零的电子,在电场中从电位为零处开始运动,因受加速 电压U(阴极和阳极之间的电位差)的作用获得运动速度为v,那么 加速每个电子所做的功(eU)就是电子获得的全部动能,即
1.225 1.225
所用的电子束能量在102~106eV的范围内。
为进一步提高各分种辨率缺,唯陷一-的-可--能像是差利用。短波长的射线。
(2)若v⊥B,则F=evB,方向反平行与v×B,即只改变运动方向,不改变运动速度,从而使电子在垂直于磁力线方向的平面上做匀 速圆周运动。 其衍射花样为一系列的同心圆环。 远轴电子通过透镜时被折射得比近轴电子开厉害得多,因而有同一物点散射的电子经过透镜后不交在一点上,而是在透镜相平面上变 成了一个漫射圆斑。 由于单晶电子衍射谱直接反映晶体的倒易陈点配置,衍射花样简单,可以通过计算获得晶体对称性,点陈参数大小,相变等参数。 本身必须是“无结构”的(或“非晶体”的),也就是说,为了不干扰对复制表面形貌的观察,要求复型材料即使在高倍(如十万倍 )成像时,也不显示其本身的任何结构细节。 能够进行动态观察,研究在变温情况下相变的生核长大过程,以及位错等晶体缺陷在引力下的运动与交互作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子光学系统的组成(7件):
①电子枪 ②聚光镜 ③样品 ④物镜 ⑤中间镜 ⑥投影镜 ⑦荧光屏(或照相底片) (观察记录部分) (成像部分) (照明部分)
真空系统剖面图
透 射 电 镜 的 结 构
照明部分
1.电子枪
• 照明部分:它的作用是提 供一束亮度高、照明孔径 角小、平行度好、束流稳 定的照明源。包括电子枪 和聚光镜。 • 电子枪是电子显微镜的电 子源。由钨丝或六硼化镧 或场发射电子枪制成的电 子发射源 钨丝:亮度最小,价格便 宜,电子能量散布为3 eV, 解析度较差 LaB6灯丝:亮度比钨丝佳, 价格中等,电子能量散布 为1.5 eV,解析度中等
§ 10-2主要部件的结构和工作原理
一. 样品台
二. 电子束倾斜与平移装置
三. 消像散器
四. 光阑: 聚光镜光阑, 物镜光阑, 选区光阑
一.样品台
• 样品台:承载样品,并可使样品能作平移、倾斜、旋转。 • 透射电镜的样品是放置在物镜的上下极靴之间,由于这里的空间 很小,所以透射电镜的样品也很小,通常是直径不超过3mm • 样品直接放上去或放在铜网上,标准的 TEM网格 是一个直径大约3mm的环形,其厚度和网格大小 只有几微米到100微米 铜网
M总=M物×M中×M投
7.荧光屏和照相机:
在荧光屏下面放置一下可以自动换片的照相暗盒。由于透 射电子显微镜的焦长很大,虽然荧光屏和底片之间有数十 厘米的间距,仍能得到清晰镜电流 •控制电镜总放大倍数, •进行成像/衍射模式选择 1)若中间镜的物平面和物镜像平面重合,则在荧光屏上 得到一幅显微图像——成像操作
用于将TEM抽成达到需要的真空度的真空设备包含有若干级。首先,需要使用旋片泵 或者隔膜泵将TEM抽成低真空,以允许涡轮分子泵或者扩散泵将TEM抽至操作所需要 的高度真空。为了让低真空泵不必连续运转,而涡轮分子泵连续的进行操作,低压泵 的真空端需要与涡轮分子泵级联[19]。TEM不同段可以使用门阀隔离,以允许在TEM 的不同的区域达到不同的真空度,例如在高分辨率TEM或者场发射TEM的电子枪处, 需要真空度达到 10−4 至 10−7 帕,甚至更高的真空。 高电压TEM需要极高的真空度,通常要达到 10−7 至 10−9 帕以防止产生电弧,特别是 在TEM的阴极处[20]。因此高压TEM需要第三个真空系统,同时电子枪与主室使用门 阀或者差动泵隔离。差动泵可以防止气体分子扩散入高真空电子枪区域的速度超过气 体抽出的速度。对于这种非常低的气压,需要使用离子泵或者吸气材料。 如果TEM的真空度达不到所需要的量级,会引起若干的问题,如进入TEM的气体会通 过一种成为电子束致沉淀的过程沉淀于待观察的样品上,或者在更严重的情况下会导 致阴极损伤[20]。由于样品导致的真空问题可以通过冷阱技术来吸收样品附近升华的 气体。
为了分析样品上的一个微小区域,如果透射电 镜物镜的放大倍数是50倍,则一个直径等于 50μm的选区光阑就可以选择样品上直径为1μm 的区域。
§10-3 透射电子显微镜分辨本领和放大倍数的测定
点分辨本领的测定:将贵金属用真空热蒸发的方法,可以 得到粒度为5---10 A ,间距为2---10 A 的粒子,高放大 倍数下,拍摄其像
•成像系统可以实现两种基本操作:一种是将物镜的像放大 成像,即试样形貌观察;另一种是将物镜背焦面的衍射花样 放大成像,即电子衍射分析。
•通过调整中间镜的透镜电流,若使中间镜的物平面与 物镜的像平面重合则得到显微图像。
• 通过调整中间镜的透镜电流,使中间镜的物平面与物镜的 背焦面重合,可在荧光屏上得到衍射花样。
2.聚光镜
• 聚光镜用来会聚电子枪射出 的电子束,以最小的损失照 明样品,调节照明强度、孔 径角和束斑大小。一般都采 用双聚光镜系统。
4.物镜: 为放大率很高透镜,作用是放大电子像。物镜是决定透射电子 显微镜分辨能力和成像质量的关键。强励磁透镜( f=1-3mm), 放大倍数100—300倍。物镜和样品之间距离总是固定不变的。 作用:形成第一幅放大像.
二. 电子束倾斜与平移装置
电磁偏转器:
•可以使入射电子束平移或倾斜. •利用电子原位倾斜可进行中心 暗场像操作.
三. 消像散器
使磁场变得旋转对称
四.
光阑
光阑: 减小孔径角,挡住某些电子,让某些电子通过。 1) 聚光镜光阑:光阑孔的直径为20~400μm
作用:限制照明孔径角
2)物镜光栏: 装在物镜背焦面,直径20—120um, 作用: a.减小孔径角,从而减小像差。 b.提高像衬度 c.套取衍射斑点进行暗场成像. 3)选区光栏: 装在物镜像平面上,直径20-400um. 作用:对样品进行微区分析。
[trænzˈmiʃən iˈlektrɔn ˈmaikrəskəup]
1.透射电子显微镜(TEM,Transmission Electron Microscope) 有成像和衍射两种模式,用于观察样品微观组织形态、物相分析 2.扫描电子显微镜(SEM,Scanning Electron Microscope)
2)若中间镜物平面和物镜后焦面重合,则在荧光屏上 得到一幅电子衍射花样——电子衍射操作
透射电镜的显微图象
透射电镜的衍射花样
思考:为什么平行光线通过单晶材料后,在物镜的 后焦平面上回产生衍射斑点
补充复习:
薄透镜的光路规律 (4点)
1. 通过光心的光线,方向不变 2.通过焦点的光线边为平行光 3.平行于主光轴的光线会聚于焦点
§ 10-1 透射电镜的结构和成像原理
照明成象、观察记录: ①电子枪 ②聚光镜 ③样品 ④物镜 ⑤中间镜 ⑥投影镜 ⑦荧光屏(或 照相底片)
电子光学 系统
核心
TEM
真 空 系统
机械泵、扩散泵、吸附泵、 真空测量、显示仪表
高压电源、透镜电源、真 空电源、辅助电源、安全 系统、总调压变压器….
辅助
电源与控制系统
利用二次电子或散射电子成像,用于样品表面形貌分析
[əˈnæləsɪs] 3.电子探针显微分析(EPMA,Electron Probe Micro-Analysis) 利用电子束激发样品特征X射线,分析样品化学成分和相对含量 EPMA分为两类: [dɪs'pɜ:sɪv] 能谱仪(EDS,Energy Dispersive Spectrometer)和 波谱仪(WDS, Wavelength Dispersive Spectroscopy) 它们既可作为单独仪器使用,也可作为两电镜的附件, 其中EDS 常作为两电镜的附件,在两电镜上使用时, 一般分析 微米区域的化学成分和相对含量。
3)电子探针显微分析(EPMA, 分为EDS和WDS两类 ) 利用聚焦得很细的电子束打在样品的微观区域,激发出样品该区域的特征 X射线,分析其特征X射线的波长和强度来确定样品微观区域(微米区域) 的化学成分和相对含量。将扫描电镜和和电子探针结合起来,则可以在微 观形貌的同时对该微观区域进行化学成分的同位分析
场发射电子枪:亮度最佳, 价格较高,电子能量散布 为0.3 eV,解析度最好
电子枪的灯丝
钨丝:亮度最小,价格便宜,电 子能量散布为3 eV,解析度较差
LaB6灯丝:亮度比钨丝佳,价格 中等,电子能量散布为1.5 eV,解 析度中等
场发射电子枪:亮度最佳,价格 较高,电子能量散布为0.3 eV,解 析度最好
第十章 透射电子显微镜
本章要点:
1. TEM 、SEM和EPMA(EDS/WDS)利用什么信号分析样品什么特征 2.透射电镜电子光学系统的组成(7个部分)
①电子枪 ②聚光镜 ③样品 ④物镜 ⑤中间镜 ⑥投影镜⑦荧光屏(或照相底片)
3.透射电镜的物镜、中间镜和投影镜的各自的特点和作用
4.透射电镜的三个光阑的特点和作用, 两个平面: 物镜的后焦平面, 物镜的像平面 5.透镜的两种工作模式(即成像系统两种基本操作)成像/衍射模式 如何实现两种模式切换?
1)透射电子显微镜(TEM) 是采用透过薄膜样品的电子束成像来显示样品内部组织形态与结构的、 因此它可以在观察样品微观组织形态的同时,对所观察的区域进行晶体 结构鉴定,其分辨率最高可达0.1 nm 左右,放大倍数可达106倍。(样品 厚度一般在500 nm 以下)
2)扫描电子显微镜(SEM) 利用电子束在样品表面激发出代表样品表面特征的信号(二次电子等) 成像的。最常用来观察样品表面的形貌(断口等)。分辨率可达1 nm, 放大倍数可达2×105 倍。还可以观察样品表面的成分分布情况。
光学显微镜 透射电镜 扫描电镜 电子探针光路比较
LM
光源 聚光镜 样品 物镜
二次 电子 等 特征X 样品射线
TEM
SEM
EPMA
信 号 探 测 器
投影镜
样品
荧光屏或照相底片
特别说明: 对于TEM,物镜和投影镜之间还存在“中间镜”
扫描电子显微镜 (SEM)
透射电子显微镜(TEM)
电子探针仪(EDS/WDS): 除专门的电子探针以外,有 相当一部分电子探针仪是作 为附件安装在透射电镜或扫 描电镜上
5.中间镜:
为可变倍的弱透镜,作用是对电子像进行二次放大 ( 放大倍数 可调节0—20倍)。通过调节中间镜的电流,可选择物体的像或 电子衍射图来进行放大。 作用:a.控制电镜总放大倍数。b.成像/衍射模式选择。
6. 投影镜:
为高倍的强透镜,进一步放大中间镜的像,在荧光屏上成像 作用: 进一步放大中间镜的像。
0 0
点分辨本领可计算:
图象上能分清两像点的 最小间距 已给的放大倍数
晶格分辨本领的测定:
利用外延生长的方法制得单晶薄膜,拍摄其晶格像。
高放大倍数下,高分辨情况下是指能拍到的清晰的晶格像
晶格分辨率可等于
图像上可以分辨的两个 晶面像的最小距离 已给的放大倍数
放大倍数的测定:
图象上晶面像的间距 实际晶面间距
辅助
循环冷却系统
