电压表和电流表的使用

合集下载

电压表电流表的使用方法

电压表电流表的使用方法
电压表和电流表是电子测量仪器的常用工具。

它们用于测量电路中的电压和电流。

电压表测量电路的电势差，通常以伏特为单位，而电流表测量电路中的电流强度，通常以安培为单位。

以下是电压表和电流表的使用方法：
1. 连接电路：将电压表或电流表的正极与电路中的正极连接，
将负极连接于电路中的负极。

如果是测量电压，将电压表的电压量程调整到比测量电压更大的范围，如果是测量电流，则需要将测量电流通过电流表时必须将电流表串联在电路中。

2. 读取测量值：当电路连接完成后，您可以读取电压表或电流
表的测量值。

注意，电压表的读数应该与电路不连接时的电压值相同，而电流表的读数应该与电路的电流值相同。

如果您发现测量值不正确，可能需要检查电路的连接或更换电池。

3. 断开电路：在使用完电压表或电流表后，必须断开电路的连接，以免对电路造成损坏或对仪器本身产生影响。

拓展：
除了以上的使用方法之外，电压表和电流表还有一些注意事项： 1. 选择正确的量程：在使用电压表和电流表时，必须选择正确
的量程，否则会损坏仪器或导致不准确的测量结果。

2. 避免过载：在使用电压表和电流表时，必须避免过载。

如果
电压或电流超过仪器的额定值，会导致仪器损坏或不准确的测量结果。

3. 正确的使用方法：在使用电压表和电流表时，必须遵循正确
的使用方法。

例如，使用电压表时，必须注意不要将正极和负极接反，否则会导致仪器短路。

总之，电压表和电流表是电子测量仪器中不可或缺的工具，正确的使用方法和注意事项将有助于确保正确的测量结果和仪器的持久使用。

用电压表和电流表测电阻实验报告

用电压表和电流表测电阻实验报告《用电压表和电流表测电阻实验报告》实验目的：通过使用电压表和电流表测量电阻值，掌握用电压表和电流表测量电阻的方法，并了解其原理。

实验器材和材料：1. 电压表2. 电流表3. 电阻器4. 导线5. 电池6. 万用表（用于校准）实验步骤：1. 将电压表和电流表分别连接到电路中。

电压表应与电阻器并联，电流表应与电路串联。

2. 将电阻器的输出端与电流表相连，用导线将另一端与电压表相连。

3. 选择适当的电压和电流量程，并依次将电池与电路相连。

4. 正确连接后，读取电流表和电压表上的数值，记录下来。

5. 计算电阻值。

根据欧姆定律，电阻值等于电压值除以电流值。

使用这个公式计算出电阻的数值。

实验结果：电压表示数：电流表示数：电阻数值：实验数据处理：校准电压表和电流表。

使用万用表测量电压表和电流表的准确度。

将万用表的黑色表笔与电路的接地点相连，将红色表笔一端与电流表的输入端相连，另一端与电压表的输入端相连。

读取万用表示数，与电流表和电压表的读数进行比较，如果存在偏差，记录下来用于校准。

分析和讨论：在实验中，由于电路元件的内阻和电表的内阻，电流和电压的实际值与理论值之间会有一定的误差。

此外，电阻器的材料和温度也会对测量结果产生影响。

在实验中，我们尽量保持电路稳定，避免外部因素对测量结果的干扰，以提高测量的准确性。

总结：通过本次实验，我们掌握了用电压表和电流表测量电阻的方法，并了解了测量原理。

实验过程中，我们发现了可能存在的误差来源，并提出了一些改进措施。

电阻的测量是电路实验中常见的一项实验内容，掌握这一技能对于进一步学习和实践电路知识具有重要意义。

电压表电流表的使用方法

电压表电流表的使用方法
电压表和电流表是电子工程师和电气工程师常用的两种电器仪表。

电压表用于测量电路中的电压，而电流表则用于测量电路中的电流。

以下是电压表和电流表的使用方法。

电压表的使用方法：
1. 确定测量目标电压范围：为了保护电压表，必须确定电压表
的量程。

选择一个最大值略高于目标电压范围的电压表可以保护电压表不受损害。

2. 连接电路：将电压表的正极和负极连接到所需测量的电路的
两个端点上。

需要注意的是，正极连接到高电位，负极连接到低电位。

3. 开始测量：将电压表的旋钮或开关设置为电压测量模式，然
后将电压表正极与电路的高电位端点连接，负极与低电位连接。

读数将显示在电压表的显示屏上。

电流表的使用方法：
1. 确定测量目标电流范围：为了保护电流表，必须确定电流表
的量程。

选择一个最大值略高于目标电流范围的电流表可以保护电流表不受损害。

2. 连接电路：将电流表的正极和负极连接到所需测量的电路中，通常会在电路中添加一个串联电阻来限制电流的流动。

需要注意的是，正极连接到高电位，负极连接到低电位。

3. 开始测量：将电流表的旋钮或开关设置为电流测量模式，然
后将电流表的正极与电路中的高电位端点连接，负极与低电位连接。

读数将显示在电流表的显示屏上。

总之，使用电压表和电流表需要注意安全，遵循正确的使用方法才能得到准确的测量结果并保护仪器。

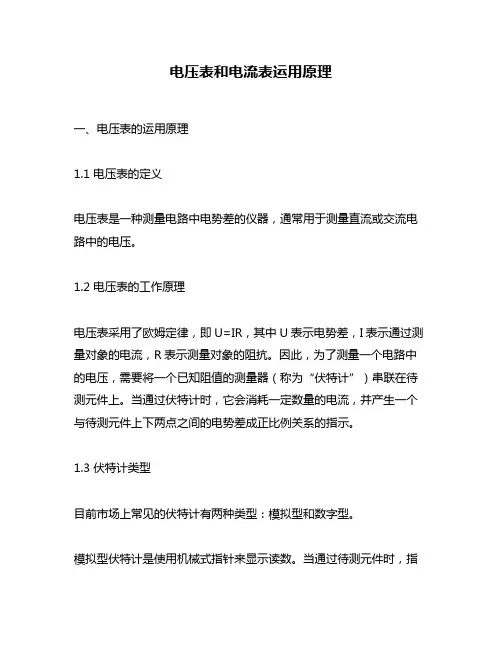

电压表和电流表运用原理

电压表和电流表运用原理一、电压表的运用原理1.1 电压表的定义电压表是一种测量电路中电势差的仪器，通常用于测量直流或交流电路中的电压。

1.2 电压表的工作原理电压表采用了欧姆定律，即U=IR，其中U表示电势差，I表示通过测量对象的电流，R表示测量对象的阻抗。

因此，为了测量一个电路中的电压，需要将一个已知阻值的测量器（称为“伏特计”）串联在待测元件上。

当通过伏特计时，它会消耗一定数量的电流，并产生一个与待测元件上下两点之间的电势差成正比例关系的指示。

1.3 伏特计类型目前市场上常见的伏特计有两种类型：模拟型和数字型。

模拟型伏特计是使用机械式指针来显示读数。

当通过待测元件时，指针会随着读数变化而移动。

数字型伏特计则使用显示屏来显示读数。

当通过待测元件时，数字屏幕会实时更新以反映变化。

二、电流表的运用原理2.1 电流表定义与伏特计类似，电流表也是用于测量电路中的电流的仪器。

它们通常被称为“安培计”。

2.2 电流表的工作原理与伏特计不同，电流表必须在待测元件中串联。

因此，为了测量一个电路中的电流，需要将一个已知阻值的测量器（称为“安培计”）串联在待测元件上。

当通过安培计时，它会消耗一定数量的电压，并产生一个与通过它的电流成正比例关系的指示。

2.3 安培计类型目前市场上常见的安培计有两种类型：模拟型和数字型。

模拟型安培计使用机械式指针来显示读数。

当通过待测元件时，指针会随着读数变化而移动。

数字型安培计则使用显示屏来显示读数。

当通过待测元件时，数字屏幕会实时更新以反映变化。

三、伏特计和安培计的区别3.1 测量对象不同伏特计用于测量电路中两点之间的电势差（即电压），而安培计用于测量通过待测元件的电流。

3.2 连接方式不同伏特计必须并联在待测元件上，而安培计必须串联在待测元件上。

3.3 测量范围不同伏特计和安培计的测量范围也不同。

伏特计通常用于测量低电压，而安培计则用于测量高电流。

3.4 显示方式不同伏特计和安培计的显示方式也不同。

电流表电压表的使用和电路中电流的特点

并联电路的电流、电压关系
1 . 电流关系: I 总 = I 1 + I 2 + · · · · · ·+ I n 2 . 电压关系: U1 = U2 = U3 = · · · · · ·= Un
巩固练习: 做一做
例1:下面所示的电压表量程为 V,刻度盘上每一大格表示 V,每一小格表示 V,指针示数 V.
例2:下面所示的电流表量程为上每一大格表示 A,每一小格表示示数 A.
A,刻度盘 A,指针
中考展望
1.如下所示电路中,当闭合S后,两个电压表指针偏转均为右所示,则小灯L1和 L2两端的电压分别为( ). A.4.8V,1.2V B.6V,1.2V C.1.2V,6V D.1.2V,4.8V 分析:去掉电压表,该电路为下面的串联电路,电压表V1测总电压,V2测L2两端的电压,则V1=6V,V2=1.2V所以L1两端电压为4.8V.所以为A.
3.如下图所示,电流表A1, A2, A3的示数分别为I1,I2, I3, 它们的关系式正确的是 ( ). A.I1= I2 +I3
C.I3=I1+I2
B.I2=I1+I3
D.I1=I2=I3
分析:撤出图中电流表,视为导线,L1和L2是并联的,A1表测L1中的电流,A3测L2 中的电流,A2测干路电流,由并联电路的特点:I2=I1+I3.
电压表:是测量电路中某电路两端电压大小的仪电压表的电路符号:
二.电流表的使用:
1. 使用前注意:
①.校零: 调节螺母使指针指在零刻度线处. ②.量程: 量程1: ( 0 — 0.6A ) 二量程量程2: ( 0 — 3A ) ③.最小分度值: 1: 2: 0.02A 0.1A ( 0 — 0.6A) ( 0 — 3A )

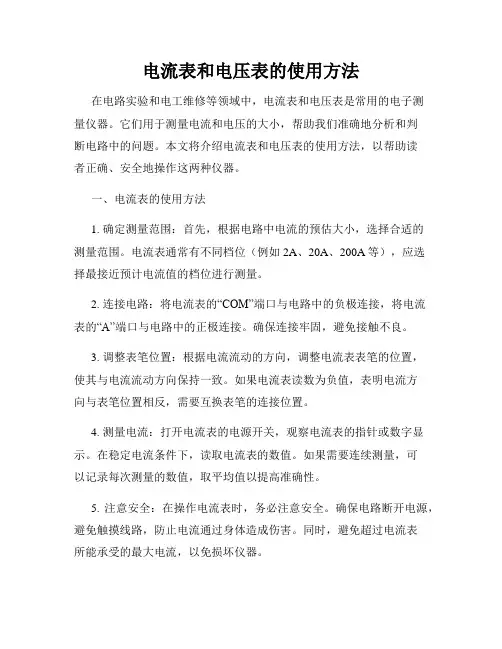

电流表和电压表的使用方法

电流表和电压表的使用方法在电路实验和电工维修等领域中，电流表和电压表是常用的电子测量仪器。

它们用于测量电流和电压的大小，帮助我们准确地分析和判断电路中的问题。

本文将介绍电流表和电压表的使用方法，以帮助读者正确、安全地操作这两种仪器。

一、电流表的使用方法1. 确定测量范围：首先，根据电路中电流的预估大小，选择合适的测量范围。

电流表通常有不同档位（例如2A、20A、200A等），应选择最接近预计电流值的档位进行测量。

2. 连接电路：将电流表的“COM”端口与电路中的负极连接，将电流表的“A”端口与电路中的正极连接。

确保连接牢固，避免接触不良。

3. 调整表笔位置：根据电流流动的方向，调整电流表表笔的位置，使其与电流流动方向保持一致。

如果电流表读数为负值，表明电流方向与表笔位置相反，需要互换表笔的连接位置。

4. 测量电流：打开电流表的电源开关，观察电流表的指针或数字显示。

在稳定电流条件下，读取电流表的数值。

如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。

5. 注意安全：在操作电流表时，务必注意安全。

确保电路断开电源，避免触摸线路，防止电流通过身体造成伤害。

同时，避免超过电流表所能承受的最大电流，以免损坏仪器。

二、电压表的使用方法1. 确定测量范围：根据电路中电压的预估大小，选择合适的测量范围。

电压表通常有不同档位（例如20V、200V、1000V等），应选择最接近预计电压值的档位进行测量。

2. 连接电路：将电压表的“COM”端口与电路中的负极连接，将电压表的“V”端口与电路中的正极连接。

确保连接牢固，避免接触不良。

3. 调整表笔位置：根据电压的测量方向，调整电压表表笔的位置，使其与电压流动方向保持一致。

如果电压表读数为负值，表明电压方向与表笔位置相反，需要互换表笔的连接位置。

4. 测量电压：打开电压表的电源开关，观察电压表的指针或数字显示。

在稳定电压条件下，读取电压表的数值。

如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。

中考专题-电流表和电压表的使用

中考专题-电流表和电压表的使用一、基础知识1、电流用表示，在国际单位制中，电流的单位是，简称，用字母表示。

电流的常用单位有μA、mA，它们换算关系是：、。

身边一些常用的家用电器的正常工作电流:几十至几百微安：电子计算器、mp3几百毫安：手机发射电流、日光灯、1A～5A: 电冰箱、电饭煲、……10A：柜式空调2、电压用表示，在国际单位制中，电压的单位是，简称，用字母表示。

电压的常用单位有KV、mV，它们换算关系是：、。

常见的一些电压值：1节新干电池的电压为：1.5V；照明电路的电压为：220V；一节新蓄电池的电压为：2V3、电流表：测量电流大小的仪表（电路符号：）①观察电流表，你能得到哪些信息？②在使用电流表前，首先应该观察哪些内容？量程：分度值0 ～ 0.6A 0.02A0 ～ 3A 0.1A（读数练习）P64图13—20（1）．读数方法：先由量程确定分度值，再从指针位置读出数值.③怎样用电流表测量电路中的电流大小？需解决的问题：指针是否指零、怎样接入电路、如何选用三个接线柱、怎样选用合适的量程……（2）．使用方法：a、电流表串联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、决不允许把电流表直接接在电源两极上.d、被测电流不能超过电流表的量程.4、电压表：测量电压大小的仪表（电路符号：）a、观察电压表，认识电压表（与电流表作一对照）（1）接线柱：3个接线柱（2）量数：0～15V、 0～3V（3）分度值：0.5V 0.1V （4）练习读数：使用方法：a、电压表并联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、被测电压不能超过电压表的量程.b、如何使用电压表（与电流表对比学习）例题1：如图所示，电流表读数为 A，电压表读数为 V。

例题2：如图所示，将开关闭合后，两只灯泡都能发光，则a是表，b 是表。

5、串联电路电流的特点：串联电路中的电流处处相等：I a = I b = I c并联电路电流的特点：并联电路干路中的电流等于各支路电流之和： I a = I b + I c6、串联电路电压的特点：串联电路中的电压等于各支路电压之和并联电路电压的特点：并联电路支路中的电压相等二、典型例题电流表1．如图6所示，通过灯L 1、L 2、L 3的电流分别为0.1A ，0.2A ，0.3A ，则电流表A 1 的示数为_____A ，A 2的示数为______A 。

电压表和电流表

电压表和电流表简介电压表和电流表是电学实验中常用的测量仪器。

它们被用于测量电路中的电压和电流，对于电路故障排查和电路设计都具有重要意义。

本文将介绍电压表和电流表的原理、使用方法以及注意事项。

电压表原理电压表是一种用来测量电路中电势差（电压）的仪器。

它通过将电路中的一对电极连接到被测电压的两个位置，借助内部的电路和指针或数字显示屏来显示电压数值。

电压表的原理基于欧姆定律和伏特定律。

根据欧姆定律，电路中的电流（I）与电压（V）和电阻（R）之间的关系为 V = I * R。

通过将电流流经内部的电阻，电压表可以测量电阻两端的电势差，并利用伏特定律将电势差转化为电压值。

使用方法使用电压表需要注意以下几点：1.选择适当的量程：根据被测电压的预估值选择合适的量程，以保证测量的准确性。

过大的量程会使得指针或数字显示屏无法显示准确数值，而过小的量程可能导致过载损坏电压表。

2.接线正确：将电压表的正负极正确连接到被测电压的正负极上。

通常，红色接线为正极，黑色或蓝色接线为负极。

3.零位校准：在测量前，需要将电压表的指针或数字显示设为零位，以确保测量的准确性。

4.注意安全：在测量高电压时，确保自己的安全。

避免触摸带电部分，需要使用绝缘手套和绝缘工具。

注意事项•电压表一般是用来测量直流电压，但有些电压表可以用来测量交流电压。

需要根据实际需要选择合适的电压表。

•电压表的内阻很大，连接到电路中时会产生电流的负载效应。

在一些特殊情况下，这个负载效应可能会影响到被测电路的工作状态。

•长时间不使用电压表时，建议将测量范围设为最小值，以防止内部元件损坏。

电流表原理电流表是一种用来测量电路中的电流的仪器。

它通过将电路中的电流流经仪器内部的电路，利用电流对电阻产生的电压差来测量电流的大小。

电流表的原理基于安培定律和欧姆定律。

根据安培定律，电流通过导线的大小与通过该导线所围成的面积成正比。

通过将电流通过内部的电阻，电流表可以测量电阻两端的电压，并利用欧姆定律将电压转化为电流数值。

电流表和电压表的连接

电流表和电压表的使用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源提供电压的装置2、电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)；②电路是连通的。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

1、国际单位：V常用单位：kV、mV、μV换算关系：1Kv=1000V1V=1000mV1mV=1000μV2、记住一些电压值：一节干电池1.5V一节.电池2V家庭电压220V安全电压不高于36V电压测量1、仪器：电压表，符号：2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则：两要、一不①电压表要并联在电路中。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的最大量程。

（0～3V；0～15V），各量程的分度值依次是0。

1V，0。

5V；电压表的读数等于指针偏转的格数乘以分度值；电流定义1、电荷的定向移动形成电流；2、规定：正电荷定向移动的方向为电流的方向3. 电源外部，电流的方向从电源的正极流向负极4电流：表示电流强弱的物理量，符号I单位：安培，符号A，还有毫安(mA)、微安(μA)1A=1000mA1mA=1000μA电流强度(I)等于1秒内通过导体横截面的电荷量；I=Q/t，其中I的单位A，Q的单位C，t的单位s电流的测量：用电流表；符号A1、电流表的结构：接线柱、量程、示数、分度值；2、电流表的使用(1)先要三“看清”：看清量程、指针是否指在零刻度线上，正负接线柱(2)电流表必须和用电器串联；(相当于一根导线)(3)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触。

)注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小(读数不准)，需换小量程，若超出量程(电流表会烧坏)，则需换更大的量程。

3、电流表的读数(1)明确所选量程；(2)明确分度值(每一小格表示的电流值)(3)根据表针向右偏过的格数读出电流值比较项目电流表电压表用途测量电路中通过的电流测量电路两端的电压元件符号连接方式与被测用电器串联与被测用电器并联接线柱、量程及分度值选择—和0.6接线柱时，量程为0~0.6A，分度值为0.02A；选择—和3接线柱时，量程为0~3A，分度值为0.1A选择—和3接线柱时，量程为0~3V，分度值为0.1V；选择—和15接线柱时，量程为0~15V，分度值为0.5V使用时应注意①电流必须“+”进“—”出②电流表必须和被测用电器串联③被测电流不能超过电流表最大测量值，必须选择合适的量程④电流表绝对不允许直接接到电源两极，否则会造成短路，损坏电源和电流表①使用前先检查指针是否指零，如有偏差，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位②电压表必须和被测用电器并联③接线柱接法正确，电流“+”进“—”出④待测电压不能超过电压表的量程时，先用大量程试触：读数先看清量程和分度值，不必估读电路化简电流表看成导线电压表看成开路1.在下图所示的电路中，闭合开关S ，能用电压表测量L 1两端电压的正确电路是( )2.如图6-35所示，当开关S 闭合后，电压表测出的电压是（）A.灯L 1两端的电压B.灯L 2两端的电压C.灯L 1和L 2两端的总电压D.电源两端的电压3.在图6-37所示的电路中，①②③④处的电表分别是（）A.表①是电压表，表②③④是电流表B.表①③是电压表，表②④是电流表C.表①②是电压表，表③④是电流表D.表①③④是电压表，表②是电流表4.下列四个电路图中，正确的是：（）5.关于电表的使用方法，下列说法错误的是：（） A 、电流表应串联在电路中，电压表应并联在电路中B 、连接电表时必须让电流从“+”接线柱流入，从“—”接线柱流出C 、被测值不能超过电表的量程D 、电压表、电流表都可以直接接在电源的两极上6.在下图所示的电路中，能用电压表正确测出灯L1两端电压的是：（）图6-35图6-37图67..图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（）图6-2-6A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表8.246-2-11所示的电路中，S闭合时，下列说法中正确的是（）图6-2-11A.L1和L2并联，电压表测灯L1两端的电压B.L1和L2并联，电压表测灯L2两端的电压C.L1和L2串联，电压表测灯L1两端的电压D.L1和L2串联，电压表测灯L2两端的电压9.明测串联电路的电压，连接好电路后，闭合开关，却发现指针反向偏转了，出现这种情况的原因是（）A.电压表串联在电路中B.电压表并联在电路中C.电压表坏了D.电压表的正、负接线柱接反了10.列能正确测出灯泡L2两端电压的电路是9。

电压表和电流表的使用

电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。

2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。

3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。

4.电流表、电压表的使用规则（1）接线问题：进，出。

（2）电流表有两个量程，分别是和；分度值分别为和。

电压表有两个量程，分别是和；分度值分别为和。

（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。

电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。

B．反偏，可能发生的情况？。

C．满偏，可能发生情况？。

D．偏转太小，即指针偏转过不了中线，可能情况？。

5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。

（）B. 通过两元件的电流相等，两元件一定串联。

（）C.两元件并联，两元件两端的电压一定相等。

（）D.两元件两端的电压相等，两元件一定并联。

（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。

2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。

3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。

第3题第5题第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。

电流表、电压表和功率表的使用方法

电流表、电压表和功率表的使用方法使用电流袁、rU压表测量电流与Lb爪时，通常采用的方法有舆接法和间接法。

1直接测量法测量电流和电压时，使用直读式指示仪表，即用电流表和电压表进行测量，根据仪表的读数获取被测电流和电压的方法．称为寅接测量法。

直流电流表的测量范围为10‘—LrA．直流电压表的测量范围为10‘—t旷v：交流指小仪表的灵敏度比直流仪表低，交流电压农的测量范围为10‘—105v。

电流炭和屯限表的基本误差为2．5％—[]1％v；在一般测量中，直读式电1—仪表已能满足测。

量电流和电压的要求。

(1)电流炭匈电压表的接法。

当用电流表测量电流时，须将电流表与被测电路串联，而用电压表测量电压时．电压表则应与电路并联。

(2)对电流表勺电压表内阻的要求。

将电流表或电压表接入被测电路后，电路中引入了仪表的内阻[即仪表两个端子间的等效电阻)，当电流表串入被洲，包路时，将使原来电路的等效电阻有所增加，而电压表并接在被测电路两端时，将会使原来的等效ES阻有所减小。

因此．电流表和电压表接入钡g量电路后，都会使原来电路的工作状态发生改变，从而产生洲量误差。

为了减少误差，要求电流表的内阻应比电阻小得多(小到可以忽略不计)；而电压表的内阻应比负载电阻大很多低压电机。

(3)测量电流和电压的方法误差。

电流表和电压表本身都具有一定的电阻，即电流表的内阻不可能等于零，而电压表的内阻也不可能是无穷大，因此．仪表接人被测电路后，仪表必然要消耗一定的功率。

这种由于仪表的内耗功率不为零，致使原来电路的工作状态发生变化，而引起的误差称为方法误差。

(4)使用电流表和电压友须注意的问题。

①防止仪表过载。

当被测电流或电压的值域未知时，如果所选用的仪表量程太小，当仪表接入被测、包路后，会使仪表发生过载，仪表测量机构的可功部分将会冲向尽头，可能造成仪表的机械损坏或电气烧毁事故。

所以，应该预选大量程的仪表。

如果所选仪表具有多量程，须将转换开关置于高档量程亡．然后逐渐少．宜至达到合适的量程为止。

电流和电流表的使用电压和电压表的使用

一、电流1．在物理学中，用_______（简称_______）来表示电流的大小，用字母______表示．2．在国际单位制中，电流的单位是_______，简称_______，用字母_______表示，电流的常用单位还有和_______．3．单位换算：1 A＝_______mA；1 mA＝_______μA．二、认识电流表1．测量电路中电流大小的仪器叫_______表，它的电路图符号是_______．2．实验室常用的电流表（见教材图13－18）有______个接线柱，_______个量程．3．如图所示为电流表的表盘，若选用“－”及“0.6”两个接线柱，则电流表的量程为_______，分度值为_______，表盘的读数为_______：若选用“－”及“3”两个接线柱，则电流表的量程为_______，分度值为_______，表盘的读数为_______．三、正确使用电流表1．使用前．应检查指针是否_______，如有偏差，要_______．2．电流表要_______联在被测电路中．使电流从电流表的“_______”接线柱流入，从“_______”接线柱流出．3．绝不允许把电流表直接连到_______两极，否则电源被短路，会烧坏电流表．（因为电流表在电路中相当于一根导线）4．被测电流不要超过电流表的_______．在使用双量程电流表时，一般先试用_______量程，若电流在小量程范围内，再改用_______量程，这样做的好处是____________．例题精讲例甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．甲同学的问题：__________________________________________；乙同学的问题：__________________________________________；丙同学的问题：__________________________________________．1．读出如图所示的电流表的示数：甲表的示数为_______；乙表的示数为______．2．下列有关电流表的使用中，不正确的是( )A．电流表并联在被测电路中B．电流表串联在被测电路中C．被测电流不超过电流表的量程D．电流从电流表“＋”接线柱流入，“－”接线柱流出3．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点．若想用此电流表测量小灯泡的电流，则以下连接中正确的是( )A．M接a，N接b B．M接d，N接a C．M接c，N接d D．M接d，N接c热身练习1．物理学中用______来表示电流的大小，在国际单位制中，电流的单位是______．2．完成下列单位换算：(1) 0.45 A＝_______mA＝______μA．(2)2×105μA＝_______mA＝_______A．3．正确使用电流表的规则为：(1)使用前，应检查指针是否_______；(2)电流表要_______联在电路中；(3)电流必须从_______接线柱流进电流表；(4)被测电流不要超过电流表的_______，在使用双量程电流表时，一般先试用_______量程；(5)绝不允许把电流表直接连到_______两极，否则电源被短路，会烧坏_______．4．在用电流表测电路中的电流之前，估计所测的电路中的电流为0.4～0.5 A，所用的电流表有“－”、“0.6”、“3”三个接线柱，测量时应把_______和_______两接线柱接入电路，这样测得的结果较为准确．5．读出如图所示的电流表的示数：甲表的示数为_______；乙表的示数为_______．6．（2010．成都）如图所示是小敏同学在某次实验探究中连接的电路．开关S2控制的是灯_______，电流表测量的是_______中的电流．7．关于电流表的使用，下列说法中不正确的是( )A．使用前如果电流表的指针没有指在表盘上的零刻度线，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不能估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表的接线柱接到电源的两极上8．下列家用电器，在正常工作时，哪一种通过的电流最大( )A．电子手表B．普通荧光灯C．电子计算器D．电冰箱9．某同学使用电流表时，根据电路中的待测电流，应选用0～0.6 A的量程，但误将“－”和“3”两接线柱接入电路．这样做的结果是( )A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确10．有0～0.6 A和0～3 A两个量程的电流表，某次测量中用0～0.6 A的量程，从0～3 A的量程刻度盘上发现指针正好在2.3 A刻度线上，则测得的实际电流的大小为( )A．0. 43 A B．0.46 A C．0.7 A D．2.3 A11．如图所示的电路中，能正确用电流表测出灯L2中电流的是( )12．如图所示，当开关S闭合时，将发生的现象是( )A．灯可能被烧坏B．电流表可能被烧坏C．灯和电流表都可能被烧坏D．不发生任何事故13．如图甲所示为测量小灯泡电流的电路图，试在图乙中画出对应的实物接线图．（电流表选用0～0.6 A的量程）知识梳理温故1．物理学中用_______来表示电流的大小．2．电流表必须_______联在被测电路中；电流必须从_______接线柱流入、从_______接线柱流出；绝不允许把电流表直接连接到_______的两极，否则会损坏电流表或电源．知新1．在串联电路中，电流__________________．2．在并联电路中，干路中的电流等于_______之和．例题精讲例1（2010．河池）在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是( )A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡的位置对调，再次测量A、B、C三处的电流例2 如图乙、丙所示为接在电路图甲中A、B两处的两个电流表的读数示意图，则图甲中电灯L1中的电流是______．反馈训练1．一种节日小彩灯上串联着20只小灯泡，若电源插头处的电流为200 mA，则通过小灯泡的电流为_______A，得出这个结论的依据是_______．2．如图所示的电路中，电流表A1、A的示数分别为200 mA和0.5 A，则通过灯L2的电流为_______A．若灯L2短路，则电流表_______(A1/A1和A/A)可能被烧坏．3．如图所示，有两根粗细不同的导线串联在电路中，已知粗段与细段的横截面积之比为3：1，那么当电流通过时，流过粗段导线的电流I1与流过细段的电流I2的关系是_______．4．（2010．上海）小明同学做“用电流表测电流”实验的电路如图所示，请用笔画线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流．为探究并联电路中的电流关系，他还应继续测量通过____和_____的电流，然后归纳得出结论．热身练习1．如图所示，已知电流表A1的示数为0.5 A，那么电流表A2、A3的示数分别为_______A、_______mA．2．如图所示的电路中，闭合开关S后，三只电流表的示数I1、I2、I3之间的关系是_______，若I1＝0.4 A，I3＝0.6 A，则I2＝___A．3．同一电路中有两盏灯L1和L2，通过灯L1的电流是0.3 A，通过灯L2的电流是0.1 A，那么通过灯L1和灯L2的电流之比为______，可以判定灯L1和L2不可能是______联的．4．小丽在“用电流表测量电流”的实验中按照如图甲所示的电路图连接电路，闭合开关S后，电流表A1、A2的指针位置如图乙、丙所示，电流表A1使用的量程是_____，读数是_____A，电流表A2使用的量程是_____，读数是_____A，通过灯I2的电流是_____A．5．三只灯泡L1、L2、L3串联在电路中，灯L1最亮、L3最暗，则通过它们的电流的大小关系为( ) A．L1最大B．L2最大C．L3最大D．一样大6．在下列几种电路中，电流表只测灯L2中电流的是( )7．灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是( )A．灯L1被短路B．灯L2被短路C．有一盏灯的灯丝断了D．电流表的正、负接线柱接反了8．如图所示的电路中，当闭合开关S时，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．电源供给电路的总电流C．通过灯L1的电流D．通过灯L2的电流9．（2010．芜湖模拟）在探究串、并联电路中电流的特点时，小明同学分别做了如下两组实验．实验一：小明通过比较电路中不同位置的电流表的示数来探究串联电路的电流特点，所利用的电路如图甲所示，闭合开关S后，两电流表指针偏转情况如图乙所示．(1)小明发现电流表A2的指针偏转角度比电流表A1的小，所以他认为“串联电路电流每流经一个用电器都会减弱一些”．请你指出造成他判断错误的原因是______．(2)电流表A1的示数是______A．实验二：小明在只利用图乙中的实验器材探究并联电路中电流的特点时，发现两个支路中的电流相等，于是小明归纳得出如下结论：在并联电路中，各支路中的电流相等．你同意小明的结论吗？你如何评价小明的观点？答：__________________________________________________________________．知识梳理一、电压1．定义：电路中电流的形成，是由于电路两端的______的作用，电压是形成_______的原因．2．电源的作用是维持___________________．电压用字母_______表示．3．电压的单位：(1)在国际单位制中，电压的单位是_______，简称_______，用字母_______表示．电压的常用单位还有_______和_______．(2)换算关系：1 kV＝_______V；1 V＝_______mV．4．常见的一些电源的电压值：一节干电池的电压是_______V；一节蓄电池的电压是_______V，我国照明电路的电压是_______V．二、认识电压表1．测量电压的仪器叫_______表，它的电路图符号是______．2．如图所示是电压表的刻度盘，若选用“－”与“3”两个接线柱，则其量程为_______，分度值为_______，此时指针所指的示数是_______；若使用“－”与“15”两个接线柱，则其量程为_______，分度值为_______，此时指针所指的示数为_______．三、正确使用电压表1．使用前，应检查指针是否_______，如有偏差，要_______．2．电压表必须_______联在待测电路两端．使电流从电压表的“_______”接线柱流入，从“_______”接线柱流出．3．被测电压的大小不要超过电压表的_______，一般先试用_______量程，若电压表的示数在小量程范围内，再改用_______量程，这样做的好处是_____________。

电压表和电流表

电压表和电流表1. 介绍电压表和电流表是电子测量仪器中最常见的仪表之一。

它们广泛应用于电路测试、电力系统监测等领域。

本文将介绍电压表和电流表的工作原理、使用方法以及常见的类型。

2. 电压表2.1 工作原理电压表是一种电子测量仪器，用于测量电路两点之间的电势差，即电压。

它通过将待测电压与已知电压进行比较，然后将结果显示在仪表上。

电压表主要由量程选择器、比较器、放大器和显示装置组成。

量程选择器用于选择测量范围，比较器将输入信号与已知电压进行比较，放大器放大比较结果，最后将结果显示在显示装置上。

2.2 使用方法使用电压表时，首先需要选择适当的量程范围，以保证测量结果的准确性。

然后将电压表的正、负极正确连接到待测电路的两个测量点上。

在连接完毕后，可以打开电源并观察电压表上的读数。

需要注意的是，使用电压表时要注意保护自身安全，避免触电等危险情况。

在测量高电压时，应使用具有足够绝缘性能的电压表。

2.3 常见类型•模拟电压表：采用指针或刻度盘显示电压读数，适用于精度要求不高的场合。

•数字电压表：采用数字显示装置，读数更准确，适用于精度要求较高的场合。

•多功能电压表：除了测量电压，还可以测量电流、电阻等其他参数。

3. 电流表3.1 工作原理电流表是一种电子测量仪器，用于测量电路中的电流。

它通过将待测电流引入测量回路，并将结果显示在仪表上。

电流表主要由电流感应元件、放大器和显示装置组成。

电流感应元件根据安培定律，通过电流引起磁场变化，从而产生电势差，放大器将电势差放大，最后将结果显示在显示装置上。

3.2 使用方法使用电流表时，需要将电流表连接到待测电路中的一段，形成一个测量回路。

在连接完毕后，可以打开电源开始测量。

需要注意的是，使用电流表时要注意测量回路的连通性，避免接线错误导致测量错误。

在测量大电流时，应选择合适的电流表，避免过载。

3.3 常见类型•模拟电流表：采用指针或刻度盘显示电流读数，适用于精度要求不高的场合。
