大学物理实验报告系列之偏振光的分析
【大学物理实验(含 数据+思考题)】偏振光的特性研究实验报告
实验3.4 光的偏振特性研究一、实验目的（1）了解自然光和偏振光的定义及特性。
（2）观察光的偏振现象，了解偏振光的产生方法和检验方法。
（3）了解波片的作用和用波片产生椭圆和圆偏振光及其检验方法。
二、实验仪器GSZ-Ⅱ光学平台（配有光具座、氦氖激光器及电源、扩束镜、偏振片、波片、观察屏等）。
三、实验原理1.自然光和偏振光的定义自然光：由普通光源所发射的光波，在光的传播方向上，任意一个场点，光矢量既有空间分布的均匀，又有时间分布的均匀性。
偏振光：光矢量相对于光的传播方向分布的非对称性。
部分偏振光：光波光矢量的振动在传播过程中只是在某一确定的方向上占有相对优势。
平面偏振光：光在传播的过程中光矢量的振动只限于某一特定的平面内。
圆偏振光：在光的传播方向上，任意一个场点光矢量以一定的角速度转动它的方向，但大小不变，其光矢量的末端在垂直于光传播方向的平面内的投影是一个圆。
椭圆偏振光：在光的传播方向上，任意一个场点光矢量即改变它的大小，又以一定的角速度转动它的方向，其光矢量的末端在垂直于光传播方向的平面内的投影是一个椭圆。
2.偏振光的产生及检验方法（1）平面偏振光的产生和检验方法：产生：本次实验中我们利用偏振片来生成平面偏振光。
偏振片是由具有二向色性的晶体制作成的，这些晶体对不同方向振动的光矢量具有不同的吸收本领，当自然光入射到这些晶体上时，透射光的光矢量仅在某一个特定的方向上，形成了平面偏振光。
检验：线性偏振光通过检偏器后，按照马吕斯定律，强度为I0的线偏振光通过检偏器，透射光的强度为I=I0cos2α,α=0/π时，透射光的强度最大，当α= (π/2)/(3π/2)时，透射光的强度为0，出现消光现象。
所以偏振器旋转一周，透射光的强度将发生强弱变化，并且消光两次，根据这个特点可以检测是否有平面偏振光。
（2）椭圆和圆偏振光的产生和检验方法：产生：波片是光轴平行于晶面的各向异性晶体薄片。
双折射是光束入射到各向异性的晶体，分解为两束光而沿不同方向折射的现象。
偏振光研究实验报告
偏振光研究实验报告偏振光研究实验报告引言：光是一种电磁波，它具有波动性和粒子性的双重性质。
在光学研究中，我们经常会遇到偏振光，即光波在传播方向上的振动方向是确定的。
偏振光的研究对于理解光的性质和应用具有重要意义。
本实验旨在通过实验方法研究偏振光的特性以及其在光学器件中的应用。
一、偏振光的产生偏振光的产生可以通过多种方式实现。
本实验中，我们采用了经典的马吕斯定律实验装置。
该装置由一束自然光通过偏振片、透光物体和分析片组成。
透光物体可以是晶体、液晶等，通过透光物体的作用，自然光的振动方向发生改变，从而形成了偏振光。
二、偏振光的特性1. 偏振光的振动方向偏振光的振动方向与透光物体的结构有关。
例如，当透光物体是一片玻璃，偏振光的振动方向与玻璃表面平行；当透光物体是一片金属，偏振光的振动方向与金属表面垂直。
通过旋转分析片，我们可以观察到偏振光的振动方向的变化。
2. 偏振光的强度偏振光的强度与入射光的强度有关。
通过调节偏振片的角度，我们可以改变偏振光的强度。
当偏振片与偏振光的振动方向垂直时，偏振光的强度最小；当二者平行时，偏振光的强度最大。
三、偏振光的应用1. 偏振片的使用偏振片是偏振光研究中常用的光学器件。
通过选择不同的偏振片，我们可以实现对偏振光的选择性透过或阻挡。
这在光学仪器的设计和制造中具有重要意义。
2. 偏振光的检测在光学测量中，我们常常需要检测偏振光的存在和强度。
偏振光的检测可以通过偏振片和光检测器实现。
通过调节偏振片和分析片的角度，我们可以选择性地检测特定方向的偏振光。
3. 偏振光的应用领域偏振光在众多应用领域中发挥着重要作用。
例如，在光通信中，偏振光可以用于信号传输和解调；在光学显微镜中，偏振光可以用于观察材料的结构和性质；在液晶显示屏中，偏振光可以用于调节像素的亮度和颜色。
结论：通过本实验，我们对偏振光的产生、特性和应用有了更深入的了解。
偏振光在光学研究和应用中具有重要的地位，对于推动光学技术的发展和应用具有重要意义。
光偏振实验的实验报告
一、实验目的1. 观察光的偏振现象，加深对偏振光的理解。
2. 掌握偏振片和波片的工作原理。
3. 验证马吕斯定律，了解偏振光在不同角度下的光强变化。
4. 学习使用偏振光相关仪器，如偏振片、波片和分光计等。
二、实验原理光是一种电磁波，具有横波性质。
在光的传播过程中，光矢量的振动方向可以发生改变，形成偏振光。
偏振光是指光矢量的振动方向在某一特定平面内振动的光。
本实验中，我们使用偏振片和波片来观察和验证偏振光的相关现象。
偏振片可以使自然光变为线偏振光，而波片可以改变光的偏振态。
根据马吕斯定律，当线偏振光通过偏振片或波片时，其光强与偏振片或波片的透振方向与入射线偏振光的光矢量振动方向的夹角有关。
三、实验仪器与用具1. 偏振片2. 波片3. 分光计4. 激光器5. 光屏6. 透明玻璃板7. 导线8. 电线夹四、实验步骤1. 将激光器发出的光通过偏振片，使光成为线偏振光。
2. 将线偏振光照射到透明玻璃板上，观察光屏上的光斑。
3. 将透明玻璃板旋转，观察光屏上的光斑变化，验证光的偏振现象。
4. 在光屏上放置一个波片，调整波片的透振方向，观察光屏上的光斑变化。
5. 使用分光计测量偏振片和波片的透振方向，记录数据。
6. 根据马吕斯定律，计算不同角度下的光强，并与实验结果进行比较。
五、实验结果与分析1. 当透明玻璃板旋转时，光屏上的光斑会发生明暗交替变化，验证了光的偏振现象。
2. 当波片的透振方向与偏振片的透振方向平行时，光屏上的光斑最亮；当两者垂直时，光屏上的光斑最暗。
这符合马吕斯定律。
3. 通过分光计测量偏振片和波片的透振方向，计算不同角度下的光强，并与理论值进行比较，结果基本吻合。
六、实验结论1. 光具有偏振现象，偏振光的光矢量振动方向在某一特定平面内振动。
2. 偏振片和波片可以改变光的偏振态。
3. 马吕斯定律适用于偏振光的传播和检测。
七、实验讨论1. 本实验中，我们使用了激光器作为光源，激光器发出的光具有高度的单色性和相干性，有利于观察光的偏振现象。

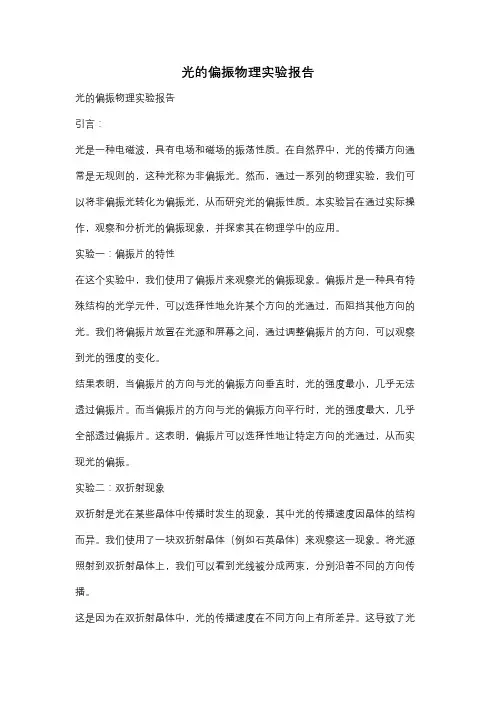

光的偏振物理实验报告
光的偏振物理实验报告光的偏振物理实验报告引言：光是一种电磁波，具有电场和磁场的振荡性质。
在自然界中，光的传播方向通常是无规则的，这种光称为非偏振光。
然而，通过一系列的物理实验，我们可以将非偏振光转化为偏振光，从而研究光的偏振性质。
本实验旨在通过实际操作，观察和分析光的偏振现象，并探索其在物理学中的应用。
实验一：偏振片的特性在这个实验中，我们使用了偏振片来观察光的偏振现象。
偏振片是一种具有特殊结构的光学元件，可以选择性地允许某个方向的光通过，而阻挡其他方向的光。
我们将偏振片放置在光源和屏幕之间，通过调整偏振片的方向，可以观察到光的强度的变化。
结果表明，当偏振片的方向与光的偏振方向垂直时，光的强度最小，几乎无法透过偏振片。
而当偏振片的方向与光的偏振方向平行时，光的强度最大，几乎全部透过偏振片。
这表明，偏振片可以选择性地让特定方向的光通过，从而实现光的偏振。
实验二：双折射现象双折射是光在某些晶体中传播时发生的现象，其中光的传播速度因晶体的结构而异。
我们使用了一块双折射晶体（例如石英晶体）来观察这一现象。
将光源照射到双折射晶体上，我们可以看到光线被分成两束，分别沿着不同的方向传播。
这是因为在双折射晶体中，光的传播速度在不同方向上有所差异。
这导致了光的折射方向发生变化，从而形成了两束光线。
这种双折射现象在光学仪器制造和光学通信中具有重要的应用价值。
实验三：偏振光的旋光性质在这个实验中，我们使用了旋光片来研究偏振光的旋光性质。
旋光片是一种光学元件，可以使光线的偏振方向发生旋转。
我们将旋光片放置在光源和偏振片之间，通过调整旋光片的角度，可以观察到光的偏振方向的旋转。
结果表明，旋光片可以使光的偏振方向发生旋转。
这是由于旋光片的特殊结构导致光的传播速度在不同方向上有所差异，从而引起光的旋转现象。
这种旋光性质在化学分析和制药工业中有广泛的应用。
实验四：偏振光的干涉现象在这个实验中，我们使用了干涉仪来观察偏振光的干涉现象。
光的偏振 实验报告
光的偏振实验报告一、实验目的1、观察光的偏振现象，加深对光的偏振特性的理解。
2、掌握偏振片的起偏和检偏原理，学会用马吕斯定律测量偏振光的强度。
3、了解反射光和折射光的偏振特性，以及布鲁斯特角的概念。
二、实验原理1、光的偏振态光是一种电磁波，其电场矢量和磁场矢量相互垂直且都垂直于光的传播方向。
一般情况下，光的电场矢量在垂直于光传播方向的平面内是各个方向都有的，这种光称为自然光。
如果光的电场矢量只在某一固定方向上振动，则称为线偏振光。
还有部分偏振光和椭圆偏振光等偏振态。
2、偏振片偏振片是一种只允许某一方向振动的光通过的光学元件。
当自然光通过偏振片时，只有与偏振片透振方向相同的光振动能够通过，从而变成线偏振光，这个过程称为起偏。
当线偏振光通过偏振片时，透过光的强度取决于线偏振光的振动方向与偏振片透振方向之间的夹角，这个过程称为检偏。
3、马吕斯定律当一束强度为 I₀的线偏振光通过检偏器后，其强度 I 随检偏器透振方向与线偏振光振动方向夹角θ 的余弦平方成正比，即 I ＝ I₀cos²θ，这就是马吕斯定律。
4、反射光和折射光的偏振当自然光在两种介质的分界面上反射和折射时，反射光和折射光一般都是部分偏振光。
当入射角等于布鲁斯特角时，反射光成为完全偏振光，其振动方向垂直于入射面，折射光仍为部分偏振光。
三、实验仪器偏振片、激光光源、光功率计、玻璃砖、旋转台等。
四、实验步骤1、观察激光通过偏振片的现象打开激光光源，让激光束垂直照射在偏振片上，旋转偏振片，观察透过偏振片的光强变化。
可以看到，当偏振片的透振方向与激光的振动方向平行时，光强最强；当两者垂直时，光强最弱，几乎为零。
2、验证马吕斯定律将两个偏振片分别安装在旋转台上，使激光依次通过两个偏振片。
固定第一个偏振片的透振方向，旋转第二个偏振片，每隔 10°测量一次透过第二个偏振片的光功率，并记录数据。
根据测量数据，计算光强 I 与cos²θ 的关系，验证马吕斯定律。
光的偏振性实验报告
一、实验目的1. 理解光的偏振性及其产生机制。
2. 掌握使用偏振片和偏振光实验装置观察和分析光的偏振现象。
3. 验证马吕斯定律，即偏振光通过偏振片后的光强与偏振片的角度关系。
4. 探究不同类型偏振光（如线偏振光、圆偏振光和椭圆偏振光）的产生和检测方法。
二、实验原理光是一种电磁波，具有横波性质。
在垂直于光传播方向的平面上，光矢量（即电场矢量E）可以有不同的振动方向。
当光矢量在某一固定平面上振动时，称为线偏振光；若光矢量绕传播方向旋转，则形成圆偏振光；若光矢量绕传播方向旋转的轨迹为椭圆，则形成椭圆偏振光。
偏振片是一种选择性吸收特定方向光振动的光学元件。
当自然光通过偏振片时，只允许与偏振片方向平行的光振动通过，从而产生线偏振光。
通过改变偏振片的方向，可以观察偏振光的强度变化，验证马吕斯定律。
三、实验仪器与材料1. 偏振片（起偏器、检偏器）2. 自然光源（如白炽灯、激光器）3. 毫米尺4. 透明玻璃板5. 旋转台6. 光强计7. 记录纸及笔四、实验步骤1. 将自然光源放置在实验台上，调整光路使其成为平行光。
2. 将起偏器放置在光路中，调整其方向，使自然光通过起偏器后成为线偏振光。
3. 将检偏器放置在起偏器之后，调整其方向，观察光强变化。
4. 记录检偏器方向与起偏器方向之间的夹角θ，以及相应的光强I。
5. 改变检偏器的方向，重复步骤3和4，记录不同夹角θ下的光强I。
6. 根据实验数据，绘制光强I与夹角θ之间的关系曲线，验证马吕斯定律。
7. 将透明玻璃板放置在光路中，观察光通过玻璃板后的偏振现象。
8. 通过旋转透明玻璃板，观察不同角度下的偏振现象，探究不同类型偏振光（如线偏振光、圆偏振光和椭圆偏振光）的产生和检测方法。
五、实验结果与分析1. 验证马吕斯定律：根据实验数据绘制光强I与夹角θ之间的关系曲线，发现光强I与夹角θ之间呈余弦关系，验证了马吕斯定律。
2. 探究偏振光类型：通过旋转透明玻璃板，观察到不同角度下的偏振现象。
偏振光的研究实验报告
偏振光的研究实验报告篇一：偏振光的观测与研究~~实验报告偏振光的观测与研究光的干涉和衍射实验证明了光的波动性质。
本实验将进一步说明光是横波而不是纵波，即其E和H 的振动方向是垂直于光的传播方向的。
光的偏振性证明了光是横波，人们通过对光的偏振性质的研究，更深刻地认识了光的传播规律和光与物质的相互作用规律。
目前偏振光的应用已遍及于工农业、医学、国防等部门。
利用偏振光装置的各种精密仪器，已为科研、工程设计、生产技术的检验等，提供了极有价值的方法。
【实验目的】1．观察光的偏振现象，加深偏振的基本概念。
2．了解偏振光的产生和检验方法。
3．观测布儒斯特角及测定玻璃折射率。
4．观测椭圆偏振光和圆偏振光。
【实验仪器】光具座、激光器、偏振片、1/4波片、1/2波片、光电转换装置、光点检流计、观测布儒斯特角装置图1 实验仪器实物图【实验原理】1．偏振光的基本概念按照光的电磁理论，光波就是电磁波，它的电矢量E和磁矢量H相互垂直。
两者均垂直于光的传播方向。
从视觉和感光材料的特性上看，引起视觉和化学反应的是光的电矢量，通常用电矢量E代表光的振动方向，并将电矢量E和光的传播方向所构成的平面称为光振动面。
在传播过程中，光的振动方向始终在某一确定方位的光称为平面偏振光或线偏振光，如图2（a）。
光源发射的光是由大量原子或分子辐射构成的。
由于热运动和辐射的随机性，大量原－子或分子发射的光的振动面出现在各个方向的几率是相同的。
一般说，在106s内各个方向电矢量的时间平均值相等，故出现如图2（b）所示的所谓自然光。
有些光的振动面在某个特定方向出现的几率大于其他方向，即在较长时间内电矢量在某一方向较强，这就是如图2（c）所示的所谓部分偏振光。
还有一些光，其振动面的取向和电矢量的大小随时间作有规则的变化，其电矢量末端在垂直于传播方向的平面上的移动轨迹呈椭圆（或圆形），这样的光称为椭圆偏振光（或圆偏振光），如图2（c）所示。
图2 光波按偏振的分类 2．获得偏振光的常用方法 (1)非金属镜面的反射。
光的偏振实验报告
光的偏振实验报告一、实验目的1、观察光的偏振现象，加深对光偏振基本概念的理解。
2、掌握产生和检验偏振光的方法。
3、了解偏振片的特性和应用。
二、实验原理1、光的偏振态光是一种电磁波，其电场矢量的振动方向与传播方向垂直。
光的偏振态通常分为自然光、部分偏振光和完全偏振光三种。
自然光：在垂直于光传播方向的平面内，电场矢量的振动方向是随机的，且各个方向的振幅相等。
部分偏振光：在垂直于光传播方向的平面内，电场矢量的振动方向是随机的，但不同方向的振幅不相等。
完全偏振光：在垂直于光传播方向的平面内，电场矢量的振动方向固定不变。
完全偏振光又分为线偏振光和圆偏振光、椭圆偏振光。
2、偏振片偏振片是一种只允许某一特定方向的光振动通过的光学器件。
其工作原理基于二向色性，即某些物质对不同方向振动的光吸收程度不同。
3、马吕斯定律当一束线偏振光通过检偏器时，透射光的强度 I 与入射光的强度 I₀以及检偏器的透光轴与入射光偏振方向之间的夹角θ 有关系：I ＝I₀cos²θ 。
三、实验仪器1、半导体激光器2、起偏器3、检偏器4、光功率计5、光学导轨四、实验步骤1、调整实验仪器将半导体激光器、起偏器、检偏器依次安装在光学导轨上，使它们的中心处于同一水平线上。
调整各器件的高度和角度，使激光束能够顺利通过起偏器和检偏器。
2、观察自然光和偏振光不放置起偏器，直接观察激光束，此时的光为自然光。
在激光束前放置起偏器，旋转起偏器，观察透过起偏器后的光强变化。
当光强达到最大且稳定时，此时的光为线偏振光。
3、验证马吕斯定律固定起偏器的位置，使其产生的线偏振光的偏振方向不变。
旋转检偏器，每隔 10°记录一次光功率计的读数。
根据测量数据，以角度θ 为横坐标，光强 I 为纵坐标，绘制曲线，并与理论曲线 I ＝ I₀cos²θ 进行比较。
4、观察圆偏振光和椭圆偏振光在起偏器和检偏器之间插入四分之一波片，旋转波片和检偏器，观察光强的变化和光的偏振态。
偏振光实验报告
偏振光实验报告一、实验目的。
本实验旨在通过实验方法，观察偏振光的特性，了解偏振光的产生和性质，并掌握偏振光的基本原理。
二、实验仪器和材料。
1. 偏振片。
2. 真空光源。
3. 偏振光检测器。
4. 透明介质样品。
5. 旋转台。
6. 透镜。
7. 电源。
三、实验原理。
偏振光是指在某一方向上振动的光波，其振动方向与传播方向成固定夹角。
光波的振动方向可以通过偏振片来选择。
偏振片是一种具有选择性吸收性能的光学元件，可以通过吸收或者透射特定方向的光波来实现偏振光的产生。
四、实验步骤。
1. 将偏振片放置在光源前，观察透过偏振片后的光线；2. 在偏振片后方设置偏振光检测器，记录透过偏振片后的光强；3. 将透明介质样品放置在偏振片和偏振光检测器之间，观察透过样品后的光强变化；4. 通过旋转台旋转偏振片，观察透过偏振片后的光线变化；5. 用透镜将偏振光聚焦到样品上，观察透过样品后的光强变化；6. 改变透明介质样品的厚度，观察透过样品后的光强变化。
五、实验结果与分析。
通过实验观察发现，在偏振片的作用下，光线的偏振方向发生了改变，透过样品后的光强也发生了变化。
当旋转偏振片时，透过偏振片后的光线强度随着偏振片旋转角度的改变而发生周期性变化。
当透明介质样品的厚度改变时，透过样品后的光强也发生了相应的变化。
这些结果表明偏振光的产生和性质与光波的振动方向、介质的性质以及光路长度等因素密切相关。
六、实验结论。
通过本实验，我们深入了解了偏振光的产生和性质，掌握了偏振光的基本原理。
偏振光在光学领域有着重要的应用价值，对于光学仪器的设计和光学材料的研究具有重要意义。
七、实验总结。
本实验通过观察偏振光的特性，深入了解了偏振光的产生和性质，掌握了偏振光的基本原理。
同时，实验过程中我们也学会了灵活运用光学仪器和材料，提高了实验操作能力。
八、参考文献。
1. 朱乐民，光学教程，北京，高等教育出版社，2010年。
2. 王明洋，光学实验指导，北京，科学出版社，2015年。
光的偏振物理实验报告
一、实验目的1. 观察和验证光的偏振现象。
2. 理解偏振光的产生原理和特性。
3. 掌握偏振片、波片等光学元件在偏振光产生与检验中的应用。
4. 验证马吕斯定律，理解偏振光强度的变化规律。
二、实验原理光是一种电磁波，具有横波特性。
在自然光中，光波的振动方向是随机分布的。
当自然光经过某些光学元件后，其振动方向会变得有规律，这种现象称为光的偏振。
偏振光的产生通常需要以下光学元件：1. 起偏器（偏振片）：将自然光变为线偏振光。
2. 波片（1/4波片、1/2波片）：改变光的偏振状态，产生椭圆偏振光或圆偏振光。
马吕斯定律指出，当线偏振光通过一个与其偏振方向成θ角的偏振片时，透射光的强度I与入射光的强度I0之间的关系为：\[ I = I_0 \cos^2\theta \]三、实验仪器与用具1. 自然光源（如激光器）2. 偏振片（起偏器）3. 波片（1/4波片、1/2波片）4. 检偏器（另一个偏振片）5. 光具座6. 光屏7. 秒表（用于测量时间）8. 记录本和笔四、实验步骤1. 自然光与偏振光的产生：- 将激光器发出的光束照射到偏振片上，观察光屏上的光斑。
- 旋转偏振片，观察光斑的变化。
当偏振片的透振方向与光屏上的光斑垂直时，光斑消失，说明光已变为线偏振光。
2. 马吕斯定律验证：- 将偏振片与检偏器放置在光具座上，使它们的透振方向互相垂直。
- 观察光屏上的光斑，记录光斑消失的位置。
- 将偏振片旋转，使透振方向与检偏器的透振方向成θ角，记录光斑再次消失的位置。
- 改变θ角，重复上述步骤，记录光斑消失的位置。
- 利用马吕斯定律，计算每次实验中光斑消失时的透射光强度。
3. 波片的性质及利用：- 将1/4波片放置在偏振片与检偏器之间，观察光屏上的光斑。
- 旋转1/4波片，观察光斑的变化。
当1/4波片的光轴与偏振片的透振方向垂直时，光斑消失，说明1/4波片的光轴方向与偏振片的透振方向成45°角。
- 改变1/4波片的光轴方向，观察光斑的变化。
光的偏振研究实验报告
一、实验目的1. 观察光的偏振现象，加深对光的波动性质的认识。
2. 掌握产生和检验偏振光的方法和原理。
3. 学习使用偏振片、波片等光学元件，了解其工作原理。
4. 验证马吕斯定律，研究偏振光透过两个偏振器后的光强与夹角的关系。
二、实验原理光是一种电磁波，其电场矢量E的振动方向决定了光的偏振状态。
自然光中的电场矢量在垂直于光传播方向的平面内振动方向是随机的，而偏振光则具有特定的振动方向。
偏振光可以通过以下几种方法产生：1. 利用起偏器（如偏振片）将自然光变为线偏振光。
2. 利用双折射现象将一束光分解为两束具有不同振动方向的偏振光。
3. 利用反射、折射等光学现象使自然光部分偏振。
检验偏振光的方法有：1. 利用检偏器（如偏振片）观察光强变化。
2. 利用光电池、光电倍增管等光电探测器检测偏振光。
马吕斯定律指出，当完全线偏振光通过检偏器时，光强I与入射光强I0、检偏器透光轴与入射线偏振光的光矢量振动方向的夹角θ的关系为：I = I0 cos²θ。
三、实验仪器与用具1. 中央调节平台和两臂调节机构2. 半导体激光器和电源3. 偏振片（两块）4. 1/4波片（两块）5. 光电倍增管探头及电源6. 光电流放大器7. 光具座8. 白屏9. 刻度盘四、实验步骤1. 将激光器、偏振片、1/4波片和光电倍增管探头依次放置在光具座上，调整光路，使激光束通过偏振片后成为线偏振光。
2. 将线偏振光通过1/4波片，观察光强变化，记录数据。
3. 将1/4波片旋转一定角度，观察光强变化，记录数据。
4. 将线偏振光通过第二个偏振片，观察光强变化，记录数据。
5. 将第二个偏振片旋转一定角度，观察光强变化，记录数据。
6. 根据记录的数据，验证马吕斯定律。
五、实验结果与分析1. 观察到线偏振光通过1/4波片后，光强发生变化，说明1/4波片具有改变光偏振状态的作用。
2. 当1/4波片旋转一定角度时，光强也随之变化，说明光强与偏振片透光轴与入射线偏振光的光矢量振动方向的夹角θ有关。
偏振光的观察与研究实验报告数据(精选10篇)
偏振光的观察与研究实验报告数据偏振光指的是只在一个平面上振动的光，它的传播方式与普通光有所不同。
由于其具有特殊的偏振状态，因此可以在各个领域中发挥重要作用。
在本次实验中，我们对偏振光的观察与研究进行了探究。
一、实验目的1. 学习偏振光的概念及其传播方式。
2. 观察线偏振器和波片对偏振光的影响。
3. 研究偏振光的干涉现象。
二、实验仪器及材料1. 两个偏光片2. 一块玻璃板3. 一块亚克力板4. 一束激光光源5. 一个手机屏幕三、实验步骤1. 将一块玻璃板和一块亚克力板插入两个偏光片之间，调整偏光片的方向，观察得到的光的强度变化。
2. 将一个偏光片放置在激光器前，记录得到的光的强度值，并将其称为“I”。
然后将另一个偏光片放在激光光路中，并逐渐旋转它的方向。
记录得到的光的强度值，并将其称为“T”。
3. 将一个手机屏幕放置在两个偏光片之间，逐渐旋转其中一个偏光片的方向。
观察手机屏幕的显示情况。
4. 在两个偏光片之间插入一块玻璃板，然后将其中一个偏光片旋转一定的角度，并记录得到光的强度值。
四、实验结果1. 调整偏光片的方向之后，得到的光的强度会发生变化，实验表明，当两个偏光片的方向垂直时，通过的光线最弱，当两个偏光片的方向相同时，通过光线最强。
2. 在实验过程中，我们发现，当两个偏光片的方向偏离90度时，通过的光线几乎消失。
这说明当光的振动方向被偏振后，只有振动方向与偏振方向一致的光才能通过。
3. 在手机屏幕的观察实验中，我们发现当两个偏光片的方向相同时，手机屏幕显示为亮屏，而当两个偏光片的方向垂直时，手机屏幕显示为黑屏。
这说明手机屏幕与偏振光的作用原理是相似的。
4. 在偏振光的干涉实验中，我们发现，在通过玻璃板的偏振光中，存在两个方向的振动状态，这两个方向的振动状态会互相干涉，导致光线强度的变化。
五、实验结论本次实验通过观察偏振光的传播方式，观察了线偏振器和波片对偏振光的影响，以及研究了偏振光的干涉现象。
大学物理实验报告系列之偏振光的分析.
大学物理实验报告系列之偏振光的分析.实验目的：学习偏振光的性质及其检测方法，掌握偏振片的使用，了解偏振光在通过偏振片后的偏振状态的变化。
实验原理：偏振光是在振动方向相同的电磁波的超波前中传播的，是一种只有在一个特定方向上的电磁波。
偏振光有多种产生方式，包括任意光的通过线性偏振器、光通过双折射材料时的一个偏振状态和产生由有机物质引起的有旋性光。
偏振片是实现普通光的偏振的一种光学器件。
在偏振器中，通常使用的是线性偏振器，它具有将只有振动方向平行于传播方向的光通过，同时阻止振动方向垂直于传播方向的光通过的性质。
当光经过一次完美的偏振器时，它只剩下一个特定的偏振状态。
当然，如果光通过多个偏振器，那么可以改变光的偏振状态。
实验步骤：1. 将激光打开，调整方向，让激光通过第一个偏振片。
2. 观察光的强度随着偏振片的旋转而变化。
3. 将通过第一个偏振片的激光再通过一个偏振片。
5. 将第二个偏振片旋转到90度的角度，与第一个偏振片垂直，观察激光的强度。
实验结果：通过实验可以得到以下结果：1. 当激光通过第一个偏振片时，随着偏振片的旋转，光的强度先减小，再增大，再减小。
讨论和分析：通过实验可以看出，当光经过偏振片时，光的偏振状态会改变，这种偏振状态的变化可以通过第二个偏振片的旋转来检测到。
当第二个偏振片旋转到90度的角度时，两个偏振片的振动方向垂直，此时光的强度为最弱，这是因为只有在一个特定方向上的电磁波（也就是偏振光）通过第一个偏振片，然后经过第二个偏振片的特定方向。
如果第二个偏振片的振动方向不是垂直于第一个偏振片光的振动方向，那么光的强度不会完全变为零。
结论：光是一种电磁波，偏振光只有在一个特定方向才存在。
偏振片可以将普通光转化为偏振光，并且可以通过两个偏振片的组合改变光的偏振状态。
实验可以让我们更深入理解电磁波的性质，也为我们在日常生活中应用到偏光器材料提供了一种直观的方法。
光学偏振小实验报告(3篇)
第1篇一、实验目的1. 观察光的偏振现象，加深对光的偏振规律的认识。
2. 掌握产生和检验偏振光的光学元件（如偏振片、1/4波片等）的工作原理。
3. 学习使用偏振片进行光路准直和极坐标作图。
二、实验原理1. 光的偏振现象：光是一种电磁波，其电场矢量E在垂直于光传播方向的平面上可以有不同的振动方向。
当光在传播过程中，若电场矢量E保持一定的振动方向，则称为偏振光。
2. 偏振片：偏振片是一种具有选择性吸收特定方向振动光线的材料。
当自然光通过偏振片时，只有与偏振片偏振方向一致的光线能够通过，从而实现光的偏振。
3. 1/4波片：1/4波片是一种厚度为1/4波长（λ/4）的透明介质，它可以将线偏振光转换为椭圆偏振光或圆偏振光。
4. 马吕斯定律：当线偏振光通过一个与其偏振方向成θ角的偏振片时，透射光的强度I与入射光强度I0之间的关系为：I = I0 cos²θ。
三、实验仪器1. 光具座2. 偏振片3. 1/4波片4. 激光器5. 白屏6. 直尺7. 量角器四、实验步骤1. 将激光器发出的激光照射到白屏上，调整激光器与白屏的距离，使激光在白屏上形成明亮的点。
2. 将偏振片放置在激光器与白屏之间，调整偏振片的偏振方向，观察白屏上的光点变化。
3. 记录偏振片偏振方向与光点变化的关系，分析光的偏振现象。
4. 将1/4波片放置在偏振片与白屏之间，调整1/4波片的光轴方向，观察白屏上的光点变化。
5. 记录1/4波片光轴方向与光点变化的关系，分析1/4波片的作用。
6. 将偏振片与1/4波片组合，观察白屏上的光点变化，分析光的偏振现象。
7. 利用偏振片和1/4波片进行光路准直，观察准直效果。
8. 使用直尺和量角器测量偏振片和1/4波片的偏振方向，分析极坐标作图方法。
五、实验结果与分析1. 当偏振片的偏振方向与光点变化方向一致时，光点亮度最大；当偏振片的偏振方向与光点变化方向垂直时，光点亮度最小。
2. 1/4波片可以将线偏振光转换为椭圆偏振光或圆偏振光，当1/4波片的光轴方向与偏振片的偏振方向成45°时，光点亮度最大。
偏振光研究报告实验报告
偏振光研究报告实验报告偏振光研究报告一、实验目的本实验旨在研究偏振光的特性，通过观察和分析偏振光的干涉现象，验证光的偏振原理，并探讨其在光学领域中的应用。
二、实验原理偏振光是光的一种特殊状态，其电矢量在传播方向上具有一定的振动方向。
偏振光的干涉是利用两个或多个偏振光的叠加产生相干光，通过观察干涉现象可以研究偏振光的性质。
本实验将通过偏振光干涉实验来验证光的偏振原理。
三、实验步骤1.准备实验器材：偏振片、起偏器、检偏器、光源、光导纤维、屏幕等。
2.将光源、偏振片、起偏器、检偏器按照一定顺序连接起来，确保光路畅通。
3.打开光源，调整偏振片和起偏器的角度，观察干涉现象。
4.分别改变偏振片和检偏器的角度，观察干涉现象的变化。
5.利用光导纤维将光引入屏幕，记录干涉条纹的形状和分布。
6.分析实验数据，得出结论。
四、实验结果与分析1.实验结果在实验中，我们观察到了明显的干涉现象。
当偏振片和检偏器的角度合适时，屏幕上呈现清晰的干涉条纹。
随着偏振片和检偏器角度的变化，干涉条纹的形状和分布也发生了明显的变化。
通过光导纤维的引导，我们成功地将光引入屏幕，并记录下了干涉条纹的形状和分布。
2.结果分析通过实验结果可以看出，偏振光的干涉现象是真实存在的。
当两个偏振光的振动方向相互垂直时，它们将产生相互干扰的现象，导致屏幕上出现明暗相间的条纹。
这些条纹的形状和分布取决于偏振片和检偏器的相对角度以及光的波长等因素。
此外，我们还发现偏振光的干涉在光学领域中具有重要的应用价值。
例如，通过测量干涉条纹的形状和分布，我们可以推断出光的偏振状态和传播方向等信息。
此外，利用偏振光的干涉还可以实现光学加密和图像处理等功能。
五、结论本实验通过观察和分析偏振光的干涉现象，验证了光的偏振原理。
实验结果表明，偏振光的干涉是一种有效的光学现象，可以用于研究光的性质和光学信号处理等领域。
在未来的研究中，我们可以进一步探讨偏振光的干涉机制以及其在光学领域中的应用前景。
大学物理实验报告系列之偏振光的分析完整版
大学物理实验报告系列之偏振光的分析HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】【实验名称】偏振光的分析【实验目的】1．观察光的偏振现象，巩固理论知识，加深对光的偏振现象的认识。
2．学习直线偏振光的产生与检验方法，了解圆偏振光和正椭圆偏振光的产生和定性检验方法。
【实验仪器】He-Ne激光器、光具座、偏振片（两块）、632.8nm的1/4波片（两块）、玻璃平板及刻度盘、白屏等。
【实验原理】1．光的偏振状态偏振是指振动方向相对于波的传播方向的一种空间取向作用。
它是横波的重要特性。
光在传播过程中，若电矢量的振动只局限在某一确定平面内，这种光称为直线偏振光，又叫平面偏振光（因其电矢量的振动在同一平面内）；若光波电矢量的振动随时间作有规律的改变，即电矢量的末端在垂直于光传播方向的平面上的轨迹是圆或椭圆，这样的光称为圆偏振光和椭圆偏振光；若光波电矢量的振动只在某一确定的方向上占优势，而在和它正交的方向上最弱，各方向的振动无固定的位相关系，这种光称为部分偏振光。
2.直线光，圆偏光，椭圆偏振光的产生。
直线偏振光垂直通过波片的偏振状态3. 鉴别各种偏振光的方法和步骤1．测定玻璃对激光波长的折射率2．产生并检验圆偏振光3．产生并检验椭圆偏振光【数据表格与数据记录】波长为632.8nm时玻璃对于空气的相对折射率为1.5399。
现象：两次最亮，两次消光。
结论：圆偏振光如果使检偏器的透振方向与暗方向平行，1/4波片与检偏器透振方向垂直或平行。
现象：两次亮光，两次消光结论：椭圆偏振光现象：两最亮，两次消光 结论：线偏振光【小结与讨论】1. 实验测的了632.8nm 时玻璃对空气的折射率为1.5399。
2. 单色自然光经过起偏器和检偏器，旋转检偏器一周，发现光电流相应出现两次消光现象，是分析其原因。
答：当检偏器的偏振化的方向和检偏器的偏振化的方向为2π和3π时，根据马吕斯定律θ20cos I I =可知，出现两次光强为零的情况，即光电流出现了2次消光现象。
大学物理实验-偏振光的研究
实验32 偏振光的研究1808年，马吕斯（E. L. Malus,1775～1812）发现了光的偏振现象，通过对偏振现象的深入研究，人们充分地认识了光的本质--光波是横波．为了更好地认识和利用光的偏振性，各种偏振光元件、偏振光仪器应运而生．偏振光的应用技术也日益发展，在各个领域都得到广泛应用．【实验内容】1.观察光的偏振现象，掌握利用偏振器来调节光强度的方法.2.了解产生和检验偏振光的原理与方法，鉴别光的不同偏振状态.3.设计实验来测量玻璃堆的玻璃折射率，利用反射起偏测出布儒斯特角.4.了解和观察偏振光的干涉现象【可供选择的仪器】计算机与操作控制软件，格兰傅科棱镜，λ/2波片，λ/4波片，玻璃堆，由步进电机控制的调节架，光电接收系统，H e－N e激光器．【实验原理】光的干涉和衍射现象揭示了光的波动性，光的偏振特性进一步证明了光是横波．光的偏振现象在工业和生活中的应用广泛，因此同学们需要理解光的偏振性质，掌握偏振光检测方法。
1.光的偏振态从垂直于光传播方向的平面上观察，光矢量变化遵从不同的规律，根据这些规律，可以把光分成偏振光、自然光和部分偏振光三种．在垂直于光传播方向的平面上，光矢量的端点随时间变化如果是有规律的，则称其为完全偏振光．完全偏振光包含线偏振光、椭圆偏振光和圆偏振光．光矢量端点的轨迹是一直线的，称为线偏振光；光矢量端点的轨迹是椭圆的称为椭圆偏振光；光矢量端点的轨迹是圆的称为圆偏振光．根据振动的合成原理，线偏振光、椭圆偏振光和圆偏振光均可以等效为振动方向相互垂直、相互关联的两个线偏振光，并且这两个线偏振光需要具有相同的传播方向和频率，两者有确定的相位差．普通光源直接发出的光是自然光．由于原子（或分子）发光具有随机性和间断性，不同原子（或分子）在同一时刻和同一原子（或分子）在不同时刻的发光都是不相干的．普通光源包含大量原子（或分子），这些原子（或分子）发出光的偏振方向、初相位都是随机的，因此发出的光波是不相干的. 值得注意的是对于自然光，由于自然光沿着不同方向振动的各光矢量的振幅和相位都是随机的，所以自然光可以等效成振幅相等，振动方向相互垂直，互不相关的两个线偏振光．部分偏振光可以看作是自然光和偏振光的叠加．2.双折射晶体一束光入射到晶体界面时会发生折射. 在某些晶体中，折射光会分成两束，这就是晶体的双折射现象．这两束折射光中，一束光遵守折射定律称为寻常光，简称o 光．另一束光则不遵守折射定律称为非常光，简称e 光. o 光的传播速率各向同性，e 光的传播速率与传播方向有关，o 光和e 光都是线偏振光．在双折射晶体内部，存在某个特殊的方向，当光沿着该方向传播的时侯，不发生双折射，这个方向被称为该晶体的光轴．沿着光轴方向，o 光和e 光传播速度相同；垂直于光轴方向，o 光和e 光传播速度差异最大．按照光轴的数目不同，可以把双折射晶体分为单轴晶体和双轴晶体．单轴晶体如方解石、冰洲石、石英；双轴晶体如云母、黄玉. 本实验中采用的是单轴晶体．必须注意，只有在晶体内部才有o 光、e 光之分，光线射出晶体之后都称为线偏振光．3. 偏振器获得偏振光的途径很多. 当光在介质的界面上发生反射时，可以获得部分偏振光；满足特定条件时，可以获得线偏振光．如地球大气中的微粒、水分子等对阳光的散射，会形成线偏振光和部分偏振光．在实际工作中，常采用专门的偏振器来获得线偏振光．偏振片是一种可以使入射光通过后变成线偏振光的光学薄膜，它能够吸收某一振动方向的光而透过与此垂直方向振动的光．偏振片允许光矢量透过的方向，称为偏振化方向或者透光方向．按实际应用时所起作用的不同，可以把偏振片分为起偏器和检偏器．用来产生偏振光的叫做起偏器，用来检验偏振光的则叫做检偏器．图32-1给出了线偏振光的产生与检测原理示意图．双折射晶体可以把一束光分解成o 光和e 光，o 光和e 光都是线偏振光．利用这一特性，也可以利用双折射晶体制作偏振器．格兰棱镜，全称为格兰·泰勒棱镜，就是由两块冰洲石单轴晶体的直角棱镜组成偏振器．两块冰洲石的中间斜面为空气隙．光轴与入射端界面平行．自然光垂直入射的时候，在第一个直角棱镜内，o 光和e 光传播方向相同但速度不同，在两个直角棱镜斜面处，e 光传播方向不变，o 光将发生全反射．若将棱镜侧面出射的o 光吸收掉，则仅留下沿原入射方向传播的e 光，则此格兰棱镜可以作为起偏器，当然也可以用作检偏器．图32-2给出了格兰棱镜的光路图． 32-2 格兰棱镜I 0 I 1 I 2图32-1 线偏振光的产生与检测 起偏器 检偏器 偏振化方向4. 波片波片，也称作相位延迟片，是由双折射晶体做成，是从单轴晶体中切割下来的平面平行板，其表面平行于光轴．如图32-3所示．当一束单色平行自然光正入射（垂直于晶体光轴）到波片上时，光在晶体内部便分解为o 光和e 光．由于入射光垂直于光轴入射，o 光和e 光传播方向相同，但是传播速度不同，它们通过厚度确定的波片时的光程也就不同． 设波晶片的厚度为d ，则两束光通过晶片后，有相位差2)o e n n d πδλ=-（ (32-1) 式中λ为光波在真空中的波长．单色线偏振光垂直入射到波片内，分解为o 光和e 光，o 光和e 光在入射界面相位差为0，经过厚度确定的波片后两者产生一附加相位差δ．离开波片时两者又合二为一，合成光的性质取决于δ及入射光的性质．(1) 当δ= 2k π时 , 则光程差 ( n o - n e ) d = k λ，即这样的晶片厚度可使o 光和e 光的光程差等于k λ，称为全波片(λ波片)．其o 光和e 光的合振动为线偏振光，其光矢量的方向与入射光光矢量的方向相同．(2) 当δ= (2k +1)π时，则光程差( n o - n e ) d = (2k +1) λ/2，此时晶片的厚度可使o 光和e 光的光程差等于(2k +1) λ/2，称为半波片 (λ/2 波片)．其合振动仍为线偏振光，但光矢量的方向相对于入射光的光矢量方向转过2θ 角 (θ是入射光振动面与波片光轴间的夹角，如图32-3所示)．(3) 当δ= (2k +1)π/2 时，则光程差( n o - n e ) d = (2k +1) λ/4，晶片的厚度可使o 光和e 光的光程差等于(2k +1) λ/4，称为四分之一波片(λ/4波片)．其合振动一般为椭圆偏振光．应当注意两种特殊情况：当入射光矢量与波片光轴平行或垂直时，出射光为线偏振光；当入射光矢量与波片光轴夹角为π/4时，出射光为圆偏振光．从以上可知λ/4波片可将线偏振光变成椭圆偏振光或圆偏振光；根据光路的可逆性，它也可将椭圆偏振光或圆偏振光变成线偏振光。
偏振光实验的报告 .doc
偏振光实验的报告 .doc偏振光实验是一种通过光的偏振性质来研究物质的方法。
本实验主要通过探究偏振片的旋转、波片之间的相位差以及交叉偏振等现象来研究光的偏振性，并分析光的偏振性质在实际生活中的应用。
第一部分：偏振片的旋转实验首先，本实验使用一块偏振片作为偏振器，通过调整偏振片的角度，观察到光强度的变化。
结果表明，当偏振片垂直于光线传播方向时，光的强度为最小值；而当偏振片与光线传播方向平行时，光的强度为最大值。
这是由于偏振片只允许特定方向上的光通过，而垂直于偏振片方向的光无法通过，因此产生了光强度的变化。
接下来，我们将在偏振器和检偏器之间加入样品，比较在不同偏振片角度下样品对光的偏振状态的改变情况。
我们发现，当样品为无法旋转的普通透明物质时，输出光的强度与偏振片的角度无关，仍然是最小值或最大值；而当样品为旋转对称物质时，随着偏振片旋转角度的改变，输出光的强度会发生改变。
这是由于旋转对称物质能够改变光的偏振状态，并影响通过偏振片的光线强度。
第二部分：波片之间的相位差实验在本实验中，我们使用两个相同的波片，将波片放置在偏振器和检偏器之间，并旋转其位置，观察其在不同的相位差下的光强度变化。
结果表明，当两个波片的光轴方向平行且相位差为整数倍波长时，输出光的强度为最大值；而当两个波片的光轴方向垂直且相位差为奇数倍波长时，输出光的强度为最小值。
这是由于两个波片对光的振动方向和速度均产生了影响，造成了光的强度变化，同时也证明了光的波动性质。
交叉偏振实验是一种测量光强度的方法，可以用于研究光的性质以及物质对光的偏振性质的影响。
我们在实验室中搭建了一个交叉偏振仪，通过调整偏振片和检偏器的位置来观察光的偏振状态和强度变化。
结果表明，当偏振片和检偏器的方向相同时，输出光的强度最大；而当两者的方向垂直时，输出光的强度最小。
这是由于交叉偏振仪中的偏振片和检偏器能够对光的偏振状态进行控制，同时也能够对光的强度进行测量。
总结通过本次实验，我们了解了偏振光的基本概念和原理，并掌握了偏振片旋转、波片之间的相位差以及交叉偏振等实验方法。
光的偏振物理实验报告
光的偏振物理实验报告一、实验目的1、观察光的偏振现象，加深对光的偏振基本概念的理解。
2、学习使用偏振片来产生和检验偏振光。
3、测量布儒斯特角，并验证布儒斯特定律。
二、实验原理1、光的偏振态光是一种电磁波，其电场和磁场的振动方向垂直于光的传播方向。
一般情况下，光的振动方向是随机的，这种光称为自然光。
如果光的振动方向在某个特定方向上具有优势，这种光称为部分偏振光。
当光的振动方向完全固定在一个方向上时，称为完全偏振光，又分为线偏振光和圆偏振光。
2、偏振片偏振片是一种只允许特定方向振动的光通过的光学元件。
其工作原理是基于晶体的二向色性，即某些晶体对不同方向振动的光吸收程度不同。
3、布儒斯特定律当自然光在两种介质的分界面上发生反射和折射时，反射光和折射光都成为部分偏振光。
当入射角等于某一特定角度时，反射光成为完全偏振光，其振动方向垂直于入射面，这个角度称为布儒斯特角，满足以下定律：＼＼tan ＼theta_B ＝＼frac{n_2}｛n_1}＼其中，＼（＼theta_B\）为布儒斯特角，＼（n_1\）和\（n_2\）分别为两种介质的折射率。
三、实验仪器1、光源（钠光灯）2、起偏器（偏振片）3、检偏器（偏振片）4、玻璃堆5、光具座6、白屏四、实验内容与步骤1、观察光的偏振现象（1）打开钠光灯，让光线通过起偏器，旋转起偏器，观察白屏上光强的变化。
（2）在起偏器后加上检偏器，旋转检偏器，观察光强的变化，并记录消光位置。
2、验证马吕斯定律（1）将起偏器和检偏器的偏振化方向调到夹角为\（0^｛＼circ}＼），记录此时的光强\（I_0\）。
（2）逐渐增大两偏振片的夹角\（＼theta\），每隔\（10^｛＼circ}＼）记录一次光强\（I\）。
（3）根据马吕斯定律\（I ＝ I_0 ＼cos^2 ＼theta\），绘制\（I ＼cos^2 ＼theta\）关系曲线。
3、测量布儒斯特角（1）将玻璃堆放在光具座上，让钠光灯的光线以一定角度入射到玻璃堆上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学物理实验报告系列之
偏振光的分析
Last revision on 21 December 2020
【实验名称】偏振光的分析【实验目的】
1．观察光的偏振现象，巩固理论知识，加深对光的偏振现象的认识。
2．学习直线偏振光的产生与检验方法，了解圆偏振光和正椭圆偏振光的产生和定性检验方法。
【实验仪器】
He-Ne激光器、光具座、偏振片（两块）、的1/4波片（两块）、玻璃平板及刻度盘、白屏等。
【实验原理】
1．光的偏振状态
偏振是指振动方向相对于波的传播方向的一种空间取向作用。
它是横波的重要特性。
光在传播过程中，若电矢量的振动只局限在某一确定平面内，这种光称为直线偏振光，又叫平面偏振光（因其电矢量的振动在同一平面内）；若光波电矢量的振动随时间作有规律的改变，即电矢量的末端在垂直于光传播方向的平面上的轨迹是圆或椭圆，这样的光称为圆偏振光和椭圆偏振光；若光波电矢量的振动只在某一确定的方向上占优势，而在和它正交的方向上最弱，各方向的振动无固定的位相关系，这种光称为部分偏振光。
2.直线光，圆偏光，椭圆偏振光的产生。
直线偏振光垂直通过波片的偏振状态
3.鉴别各种偏振光的方法和步骤
【实验内容】
1．测定玻璃对激光波长的折射率 2．产生并检验圆偏振光 3．产生并检验椭圆偏振光
【数据表格与数据记录】
波长为时玻璃对于空气的相对折射率为。
现象：两次最亮，两次消光。
结论：圆偏振光
如果使检偏器的透振方向与暗方向平行，
1/4波片与检偏器透振方向垂直或平行。
现象：两次亮光，两次消光 结论：椭圆偏振光
现象：两最亮，两次消光 结论：线偏振光
【小结与讨论】
1. 实验测的了时玻璃对空气的折射率
为。
2. 单色自然光经过起偏器和检偏器，旋
转检偏器一周，发现光电流相应出现两次消光现象，是分析其原因。
答：当检偏器的偏振化的方向和检偏器的偏振化的方向为
2π和3
π
时，根据马吕斯定律θ20cos I I =可知，出现两次光强为零的情况，即光电流出现了2次消光现象。
3.自己设计实验进行了几种偏振光的检验的工作，搞清了几种偏振光的区别，以及怎样得到他们。
