输电杆塔及基础设计复习
架空输电线路铁塔结构及基础设计的要点
架空输电线路铁塔结构及基础设计的要点摘要：在架空输电线路设计中，铁塔结构设计和基础设计均是十分重要的内容。
所以为了更好地促进其设计水平的提升，本文主要从架空输电线路铁塔结构和基础两个方面，就其设计要点进行了探讨。
关键词：架空输电线路；铁塔结构；基础；设计要点为了确保架空输电线路的质量得到有效的提升，我们必须紧密结合实际，切实加强架空输电线路铁塔结构和基础的设计，并掌握其设计要点，才能更好地促进整个设计工作的最优化。
以下笔者就此展开探究性的分析。
1.架空输电线路铁塔结构设计要点分析1.1设计思路在架空输电线路铁塔结构设计中，其主要包含了三个部分：①塔头；②塔身；③塔腿。
由于其不同的用途，所以其在分类时也有所不同。
因而我们必须紧密结合其结构类型，在结构设计中，确保国家的各项建设方针政策得到有效的落实，紧密结合区域特点，注重先进新材料和新工艺技术的应用。
常见的架空输电线路铁塔主要是采用角钢加固，利用C级螺栓原件连接而成的空间桁架结构系统。
其设计要点如下。
1.2具体的设计要点一是做好塔头杆系结点的设计。
这就需要切实注重架空输电线路铁塔内力的分析。
在对三铰拱开展内力分析时，主要是利用三铰塔头，并在其中间采取架设平连杆的方式。
二是在布置杆系时，主要是结合所在区域的地质地貌与水文气象等诸多因素，针对性的做好杆塔型号和工程导线型号的选择。
在实际选择时，应尽可能地选择具有较长使用年限的材料。
在具体的布置过程中，首先是在导线横档下做好平面斜材布置工作，常见的布置方式是采取交叉斜材的方式实施，为了尽可能地将纵向荷载问题减缓，主要是在导线横担的中部布置交叉斜材，并在这一部位节点上安装一根短角钢，并尽可能地在杆系布置过程中充分考虑纵向荷载带来的影响。
其次是在塔腿设计中加装平连杆，从而将力学模型变成超静定模型，在计算过程中，主要是将使用的平连杆按照杆件进行计算，就能有效的将其误差降到最低，避免引发荷载加大的情况。
三是在对塔身斜材进行布置时，应充分考虑到塔身自身的宽度，以及斜材等因素，并结合斜材给外荷载抵抗力矩来计算其长度带来的影响。
输电线路结构设计要点
冰荷载: 轻冰区一般按无冰、5mm、10mm设计，中冰区一般按15mm、20mm
设计，重冰区一般按20mm、30mm、40mm、50mm等设计。 必要时
不均匀覆冰工况
轻冰区
所有导地线同时同向有不平衡张力，使杆塔承受最大弯矩
所有导地线同时同向有不平衡张力，使杆塔承受最大弯矩
中重冰区
所有导地线同时不同向有不平衡张力，使杆塔承受最大扭矩
不平衡张力取值
不平衡张力（最大使用张力的百分数） 冰 区 导 线 悬垂塔 地 线 导 线 耐张塔 地 线
10mm轻冰区
于27m/s。
杆塔风荷载标准值
������ ������ = W0 ∗ μz ∗ μs ∗ ������ ∗ As ∗ βz
导、地线风荷载标准值
2 ������ ������ = α ∗ W0 ∗ μz ∗ μsc ∗ βc ∗ d ∗ Lp ∗ ������ ∗ sin θ
B：覆冰风荷载增大系数，如下表所示。
可变荷载：风和冰（雪）荷载；导线、地线及拉线的张力；安装 检修的各种附加荷载、结构变形引起的次生荷载以及各种振动动
力荷载。
杆塔荷载一般分解为：横向荷载、纵向荷载和垂直荷载。 2.荷载工况
各类杆塔均应计算线路正常运行情况、断线情况、不均匀覆
冰情况、安装情况和验算工况下的荷载组合，必要时尚应验算地 震等稀有情况下的荷载组合。
为优化；
b)、三相导线位于同一水平线，塔重指标最 优；
c)、设计、加工、运行经验丰富。
酒杯型铁塔
优点：
输电线路杆基础知识
输电线路杆基础知识小编带大家来认一认不同类型的杆塔, 常见的杆塔杆塔无非就是这几种：干子型塔：上字型塔: 上V型塔:酒杯塔:猫头塔:上述文章主要是从形象、有趣的角度, 按外形来向普通人科普输电线路杆塔。
再者：20~30年前,输电线路杆塔主要为单回路，外形上分类确实能表达导线的排布方式。
比如“酒杯塔”表示导线水平排列，可以降低杆塔的高度。
“猫头塔”表示导线三角排列，可以压缩线路走廊的宽度。
现如今，为了提升走廊效率，线路建设以多回路为主，杆塔形状都成了一种外形，因此按外形来分类已经不灵了。
进入正题！架空输电线路杆塔分为直线塔和转角塔，位于路径直线上的塔是直线塔，位于路径转角位上的塔是转角塔，转角塔也一般称为耐张塔。
你说，这不是废话吗？只要是干线路的谁不懂。
但是，你知道为什么要划分为直线塔和耐张塔吗？比如为什么不全设计成耐张塔，所有塔型都可以带角度。
从此：设计单位一套塔图走天下，勘测再也不用担心放错桩位，施工单位再也不用担心复测错误, 村民想怎么改线怎么改线，它不香吗？答案是：它不香直线塔对于耐张塔，乃相辅相成，相互配合。
就好比是辅助对于射手，射手厉害没有辅助一样赢不了，就好比自行车对于小汽车，小汽车跑的快但是成本高，很多窄巷子还进不去，所以直线塔与转角塔是有：严格的分工和搭配使用原则的,目的是最大程度节省塔材！直线塔：直线塔位于位于直线上，通过对直线塔的悬垂串进行受力分析。
通过设计、施工时通过控制弧垂大小做到前后档张力平衡。
因此直线塔挂点处受到的合力竖直向下, 即直线塔对导线起承托作用即可，（只承受垂直荷载和风荷载）。
同时线路运行时悬垂线夹可以自由转动, 悬垂串与铁塔连接处可自由转动，我Q负费吊住导线故悬垂串可随时对张力差随时进行补偿，即使两侧代表档距不同也能在气候变化、两侧张力变化时通过悬垂串的摇摆达到动态平衡,如下图所示：总之：::直线塔避开了导线的纵向荷载。
只用承担垂直荷载和水平荷载（风荷载）。
110kV输电线路杆塔基础设计的技术要点
110kV输电线路杆塔基础设计的技术要点摘要：作为国民经济的重要组成部分，电力企业在可靠的技术支持下取得了较好的经济效益，为社会的不断进步提供重要保障。
目前，在设计中采取有效的措施优化输电线路，逐渐成为了电力企业战略部署的工作重点。
本文将对110kV输电线路杆塔基础设计的技术要点进行必要地探讨，以便为相关的研究工作开展提供一定的参考信息。
关键词：110kV；输电线路；杆塔；基础设计；技术要点；前言输电线路杆塔结构是电力架空线路设施中特殊的支撑结构件，是导线、地线、绝缘子串和基础的联结纽带，其基础设计将直接影响到整个电网线路的正常、稳定、安全运行。
因此，对于输电杆塔的基础设计应给予重视。
一、优化杆塔设计方案对于110kV输电线路正常工作的重点输电塔的性能是否得到充分利用，关系到输电线路的服务功能和经济效益。
在输电线路建设工程中，塔的造价占整个工程总造价的三分之一，这在一定程度上决定了选择合适的塔，优化塔设计方案的正常运行的重要性。
在杆塔基础设计过程中，设计师应该考虑到110千伏输电线路的实际需要，并对设计过程进行细化的处理，确保设计塔在后期正常使用时能够满足工程施工的要求。
因此，设计师需要明确下面几点：首先要确定整个线路施工的实际情况，保证杆塔数量在设计过程中的合理性；第二，在设计过程中，必须与施工要求相结合，选用达到电力系统运行要求的杆塔；第三，在设计过程中，需要全方位考虑杆塔的不利因素和使用寿命，采取有效措施进行控制，尽量减少杆塔的使用占用面积。
二、110kV输电线路杆塔基础设计要点1.图纸设计110kV输电线路工程的工作前，我们必须先进行图纸工程的设计，然后经过层层审核，最终运用到实际的施工中。
在进行图纸的设计过程中，设计者必须要与工作人员和监管者共同完成图纸的设计工作，目的是在于让施工者详细了解设计的重要目标，然后施工者才能在施工过程中注意到小的细节，才能更深层次的提高施工的质量，保证施工过程中的技能的完美，设计者与施工人员在讨论的过程中，可以发现并提出存在的问题，共同商讨完成输电线路的工程。
输电线路杆塔基础知识
400kV三相悬垂拉线悬索塔实景图
第34页/共57页
• 三、铁塔结构型式与选用原则 • 1.铁塔的组成 塔头：下横担的下弦或者塔架截面急剧变化处 （也称颈部）的以上部分称塔头。 塔身：塔头与塔腿间的桁架部分称塔身 塔腿：基础上面的第一段塔架称塔腿 靴板和座板：塔腿与基础的连接件. 另外拉线铁塔还增加拉线部分
• （4）按回路数划分：
•
单回 多回（二回、三回、四回）
• （5）按杆塔结构型式划分：
• 上字型塔、干字型塔、鼓型塔、酒杯塔 、门型塔、猫头塔 、拉线塔 、拉门塔、悬索塔 等
第31页/共57页
第32页/共57页
拉线塔 （a）1000kV拉V塔；(b) 11500kV拉Y塔；(c) 1000kV拉线悬索塔； (d) 三角布置拉V塔；(e) 1150kV悬索直线塔；(f) 倒三角排列拉V塔
度）； fmax导线的最大弧垂； hx导线到地面、水面及被跨越物的安
全距离（查《线路设计规范》、 《线路设计技术规程》）； h考虑测量、设计计算、施工误差等所预留高度
第8页/共57页
• 1.悬垂绝缘子串长度的确定 • 与电压等级、污秽级别有关；（查规范） • 2.导线最大弧垂的确定 • 与气象条件、档距有关，高温↑、覆冰↑、档距↑、则弧垂↑，以最高温或覆冰无风的
核心问题：导线（带电体）的安装位置和各种气象条件 下及受力条件下导线变化位置都必须满足导线与导线 之间、导线与大地及交叉跨越物、邻近地面障碍物之 间、导线与地线之间、地线与地线之间电气绝缘的要 求和工频电磁场的限制要求，导线的防雷保护角要求；
第3页/共57页
• 实际问题： • （1）.杆塔总高度：与档距、地理条件、电压等级、气候条件、电气条件

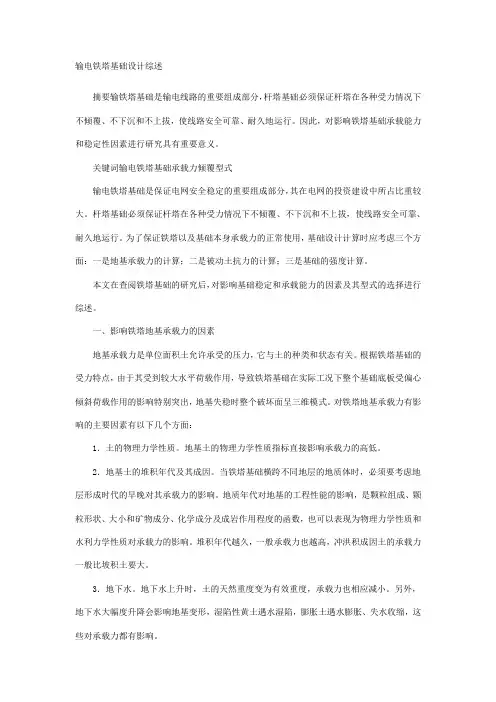

输电铁塔基础设计综述
输电铁塔基础设计综述摘要输铁塔基础是输电线路的重要组成部分，杆塔基础必须保证杆塔在各种受力情况下不倾覆、不下沉和不上拔，使线路安全可靠、耐久地运行。
因此，对影响铁塔基础承载能力和稳定性因素进行研究具有重要意义。
关键词输电铁塔基础承载力倾覆型式输电铁塔基础是保证电网安全稳定的重要组成部分，其在电网的投资建设中所占比重较大。
杆塔基础必须保证杆塔在各种受力情况下不倾覆、不下沉和不上拔，使线路安全可靠、耐久地运行。
为了保证铁塔以及基础本身承载力的正常使用，基础设计计算时应考虑三个方面：一是地基承载力的计算；二是被动土抗力的计算；三是基础的强度计算。
本文在查阅铁塔基础的研究后，对影响基础稳定和承载能力的因素及其型式的选择进行综述。
一、影响铁塔地基承载力的因素地基承载力是单位面积土允许承受的压力，它与土的种类和状态有关。
根据铁塔基础的受力特点，由于其受到较大水平荷载作用，导致铁塔基础在实际工况下整个基础底板受偏心倾斜荷载作用的影响特别突出，地基失稳时整个破坏面呈三维模式。
对铁塔地基承载力有影响的主要因素有以下几个方面：1．土的物理力学性质。
地基土的物理力学性质指标直接影响承载力的高低。
2．地基土的堆积年代及其成因。
当铁塔基础横跨不同地层的地质体时，必须要考虑地层形成时代的早晚对其承载力的影响。
地质年代对地基的工程性能的影响，是颗粒组成、颗粒形状、大小和矿物成分、化学成分及成岩作用程度的函数，也可以表现为物理力学性质和水利力学性质对承载力的影响。
堆积年代越久，一般承载力也越高，冲洪积成因土的承载力一般比坡积土要大。
3．地下水。
地下水上升时，土的天然重度变为有效重度，承载力也相应减小。
另外，地下水大幅度升降会影响地基变形，湿陷性黄土遇水湿陷，膨胀土遇水膨胀、失水收缩，这些对承载力都有影响。
4．铁塔性质。
铁塔的结构形式、体形、整体刚度、重要性以及使用要求不同，对容许沉降的要求也不同，因而对承载力的选取也应有所不同。
《输电线路基础》第7章-输电线路路径选择和杆塔定位-第一节-概要
8、 选择路径和定位时，应注意限制使用档距和相应的高差，避免 出现杆塔两侧大小悬殊的档距，当无法避免时应采取必要的措施， 提高安全度。
3 、路径选择宜避开不良地质地带和采动影响区，当无法避让时， 应采取必要的措施；宜避开重冰区、易舞动区及影响安全运行的其 他地区；宜避开原始森林、自然保护区和风景名胜区。 4、 路径选择应考虑与邻近设施如电台、机场、弱电线路等的相互 影响。
5 、路径选择宜靠近现有国道、省道、县道及乡镇公路，改善交通 条件，方便施工和运行。 6、大型发电厂和枢纽变电所的进出线、两回或多回路相邻线路应 统一规划，在走廊拥挤地段宜采用同杆塔架设。
➢若同一地区涉及单位较多又相互关联时，可邀集有关单位共同协 商，并形成会议纪要。如果最终的路径走向满足对方的要求，可不 再办理手续。 ➢但当路径靠近障碍物的边沿或厂、矿区内通过时，应在线路施工 图设计后以“回文”(或兼附图)的形式说明路径通过位置及要求， 以防对方将来有可能发展时影响线路的建设与安全运行。 ➢收集资料阶段，调查了解的单位一般应包括大行政区及省、市地 区的有关部门和重要厂、矿企业及军事部门。收集资料的内容一般 为有关部门所属现有设施及发展规模、占地范围、对线路的技术要 求及意见等。在取得对方的书面意见前，应充分了解对方的设施情 况与要求，并详细向对方介绍线路的情况，在协商的基础上取得对 方同意线路通过的文件。
(3)对已选定的路径方案，根据与通信线的相对位置，远景系统规划 的短路电流及该地区大地导电率情况计算对铁路、邮电、军事等主 要通信线的干扰及危险影响。根据计算结果，便可对已选定的路径 方案进行修正或提出具体措施。
输电线路工程基础知识
一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。
新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。
二、架空输配电线路的组成1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。
导线的作用是传递电能。
为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。
杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。
杆塔要稳定耸立于地面之上，必须借助基础。
为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。
在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。
2、用将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。
它由、、、、等组成。
导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大（以减小电晕放电）。
超高压输电则多采用分裂导线。
架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。
重要的输电线路通常用两根架空地线。
绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。
每串绝缘子个数由输电电压等级决定。
杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。
架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。
架空输电线路所经路径还要有足够的地面宽度和净空走廊。
下面仅介绍架空输电线路主要部件1．杆塔杆塔是钢筋混凝土电杆与铁塔的总称。
杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。
杆塔全高指杆塔呼称高与塔头的高度之和。
输电线路杆塔设计考试复习资料
1.何谓直线型杆塔.耐张型杆塔?直线型杆塔又称中间杆塔,在正常运行情况下,仅承受导地线.绝缘子和金具等垂直荷载以及横向水平风荷载,而不承受顺线路方向张力的杆塔.耐张型杆塔又称承力杆塔,除具有与直线杆塔同样荷载的承载能力外,还能承受更大的顺线路方向的拉力,以支持事故断线时产生纵向不平衡张力,或者承受因施工.检修是锚固导线和地线的顺线路方向荷载的杆塔.2.何为耐张段?为什么要设置耐张段?两耐张杆塔间的线路部分称为耐张段. 耐张型杆塔采用耐张绝缘子串,在发生事故断线时,导线悬挂点不产生位移,以限制事故断线影响范围.3.荷载如何分类?按作用在杆塔上的时间的变异可分为永久荷载.可变荷载.特殊荷载;按荷载的作用方向分可分为垂直荷载.横向水平荷载.纵向水平荷载.4.何谓杆塔横向水平荷载.纵向水平荷载?它们分别由哪些荷载产生?横向水平荷载:与横担方向平行的荷载;包括①导地线.绝缘子串和金具的风压.②杆塔塔身风载.③转角杆塔上导线及地线的角度力.纵向水平荷载:垂直于横担方向的荷载;包括①导地线的不平衡张力,对无转角的杆塔不平衡张力为顺线路方向,对有转角的杆塔不平衡张力则与杆塔横担垂直.②导地线的断线张力和断导线时地线对杆塔产生的支持力.③安装导线时的紧线张力.5.何谓角度荷载?转角杆塔及兼有小转角的直线型杆塔在进行荷载计算时,将水平张力分解成横向水平荷载,即为角度荷载.转角杆塔转角越大,角度荷载越大.6.荷载的标准值和设计值分别用在什么情况下?荷载标准值用于变形和裂缝计算;荷载设计值用于强度计算.7.何谓呼称高度.经济呼称高度?呼称高度由哪些尺寸决定?杆塔下横担的下弦边缘到地面的垂直距离称为杆塔呼称高度;使得整个线路材料用量最少的最优高度称为经济呼称高度.呼称高度由悬垂绝缘子串的长度.导线的最大弧垂.导线到地面及被跨越物的安全距离.施工裕度决定.8.环形截面钢筋混凝土构件中布置有哪几种钢筋?分别其什么作用?一般如何布置?环形截面受弯构件布置有两种钢筋:纵向受力钢筋和螺旋筋;纵向钢筋是协助混凝土承受压力,减少构件的截面尺寸,承受可能产生的不太大的弯矩以及混凝土收缩及温度变形引起的拉应力,防止构件突然的脆性破坏.螺旋钢筋除用来防止在剪力和扭矩作用下发生破坏外,还起固定纵向受力钢筋的作用.纵向受力钢筋均匀分布在截面的圆周方向;螺旋筋沿柱高等距盘绕.9. ftk表示混凝土抗拉强度标准值;ft 表示混凝土抗拉强度设计值fc表示混凝土抗压强度设计值;fck 表示混凝土抗压强度标准值fcm表值混凝土弯曲抗压强度设计值;fcmk表示混凝土弯曲抗压强度标准值fy表示受拉区钢筋强度设计值;fyk 表示受拉区钢筋强度标准值.10.图纸中出现下列符号分别代表什么? [3φ16 3Φ16. φ16@120]3φ16表示3根直径为16mm的Ⅰ级钢筋3Φ16表示3根直径为16mm的Ⅱ级钢筋φ16@120表示直径为16mm的Ⅰ级钢筋,间距为120mm11.环形截面受弯构件强度计算公式的适应条件是什么?3.0≤=πϕα13.预应力钢筋混凝土电杆的主要优点:①在使用荷载下不出现裂缝或大地延迟裂缝的出现,减少了在使用荷载下钢筋拉应力高的构建的裂缝宽度,因此对裂缝要求较高的构件特别适用.②可以合理利用高强度钢筋的高强度等级的混凝土,从而节省材料和减轻自重.③由于提高了抗裂度,从而提高了构件的刚度和耐久性.14.转角电杆布有哪些拉线?什么情况下需要架设反向拉线和分角拉线? 布有反向拉线,分角**,转角**.在正常大风情况下,可能出现反向风荷载大于导线的角度荷载,从而导致拉线受到负的拉力而松弛,因此需要设置反向拉线.在特殊情况下,线路转角过大,而内角过小,在中相导线和长臂导线侧边同时断线的严重情况下,四根导线拉线有两根受力为负,也需要加装反向拉线;转角电杆在正常运行情况下一直受导线.地线张力合力的作用,致使电杆逐渐向线路内角方向倾斜,因此需要安装分角拉线.15.转动横担的作用是什么?转动横担起动力过大或过小有什么不好? 转动横担在事故断线时,断线张力超过了横担转动的起动力,使横担的某一控制构件立即破坏或屈服,横担产生转动而摆到线路纵向,这样大大减轻了事故断线时杆柱承受的弯矩或扭矩,从而扩大了单杆直线电杆的使用范围,提高了线路的经济性.16.单柱直线电杆计算一般按何种受力情况计算,其最大弯矩发生在何处? 按一端嵌固的悬臂梁计算,最大弯矩发生在嵌固点.17.写出单杆直线电杆弯矩计算公式,并说明各项的意义?∑Ga －垂直荷载引起的弯矩;∑Ph －横向集中荷载引起的弯矩; PxhxZ －杆塔风载引起的弯矩,Z 为力作用点的高度;1.15－考虑垂直荷载产生的附加弯短矩. 18.分析影响压杆稳定系数的因素 因素有截面的类型.长细比.材料等. 19.长细比的定义,与压杆稳定的关系?指杆件的计算长度与杆件截面回转半径之比拉门塔越小,压杆临界应力越大,稳定性越强 λ=l o /i20.角钢型号表示? ∟b ⨯t 表示角钢边长为b,厚度为t. 21.铁塔主要由哪些部分组成?铁塔塔头有哪些型式?各有什么特点?整个铁塔主要由塔头.塔身和塔腿三大部分组成,如果是拉线铁塔还增加拉线部分.22.铁塔斜材布置有那几种形式? 1）单斜材 2）双斜材 3）K 型斜材 23.酒杯型铁塔塔头由哪些部分组成?计算内力时做了哪些假定?由下曲臂,上曲臂,导线横担和地线支架组成.假定上曲臂和下曲臂连接点为铰接点,并承受相等的水平荷载 24.猫头型铁塔塔头由哪些部分组成?与酒杯型铁塔塔头有何异同? 由下曲臂.下横担.上曲臂.上横担组成.猫头塔多了下横担;酒杯型导线呈水平排列,猫头型呈三角形排列.从三相导线的电气对称性,三角形排列优于水平排列,水平排列防雷较好,且脱冰舞动造成的碰线机会大大减小.猫头型导线水平间距减小,断线时受力性好,耗材少.25.上拔基础稳定计算包括哪些内容,拉线盘与阶梯基础在上拔验算时有何不同?拉线盘上拔稳定计算.拉线盘水平方向稳定计算.拉线盘强度计算 26.刚性基础,柔性基础分别适应何种地质条件?适应于地质条件比较坚硬,柔性基础适应于地基比较软地.27.卡盘的抗倾覆力由哪几方面组成?1.被动土压力2.上平面摩擦力3.下平面土压力28.杆塔基础按受力分为哪些类型?单柱直线电杆的基础应进行哪些稳定计算?上拔基础.下压基础.倾覆基础;进行下压稳定计算.倾覆力稳定计算.1.15()x x x M Ga ph p h Z =∑+∑+计算:1.如图,A1=30o,A2=15o,T1=19000N,T2=16000N,试求杆塔承受的角度荷载,不平衡张力分别是多少?其标准值及设计值是多少?解:角度荷载标准值为:P T =T1sinA1+T2sinA2=…=13641.1N 角度荷载的设计值为:P=γP T =1.4x13641.1=19097.54N不平衡张力标准值为:△T=T1cosA1-T2cosA2=…=999.67N不平衡张力设计值为:△T1=γ△T=1.4x999.67=1399.54N 2.已知某输电线路水平档距为350m垂直档距为L v=460m,地线采用1x7-8.4- 1370-A.试求地线作用在杆塔上垂直荷载的荷载标准值和荷载设计值.γ1B=81.63x10-3N/(m•mm2)γ2B=81.63x10N/(m•mm)解:已知地线直径为8.4mm,抗拉强度为1370MPa,查表可得地线截面积为43.10mm2垂直荷载标准值为:G o=γ1B A D L v+γ2B A D L v=…=2565.29N 垂直荷载设计值为: G D=γGγ1B A D L V+λQγ2B A D L V=3267.72N(γG=1.2, λQ=1.4)3.一环形截面受弯构件承受设计弯矩80x106N·mm,已知外径D=500mm,内径d=400mm,混凝土等级为C20,纵筋为1214Ⅱ级布置在壁厚中央,试验算其强度.解:环形截面积A=π[(P/2)2-(d/2)2] =70650mm2,查附表9得As=923x2= 1846 mm2,查附表3,附表5可得钢筋混凝土弯曲抗压强度设计值fcm=11N/mm2,钢筋抗拉强度设计值fy=310N/mm2,则有受压面积与构建环形面积比率α=fai/π=f y A s/(f cm A+2f y A s)=0.297＜0.3sinφ=sin(πα)=sin(180o x0.297)= 0.803,所以能承受弯矩为M=[fcm A(D+d)/4+2fyAsrs]sinφ/π=…＞80x106N·mm,所以强度满足要求.。
【输电杆塔设计培训】05、第五章 钢筋混凝土电杆
缺点: 主杆埋深较大（3m左右），如果导线 截面和档距较大时，也常采用带拉线单杆直线 电杆和双杆直线电杆，但拉线电杆占地面积大， 影响耕作。
（2）220～330kV直线电杆 特点: a、大多采用双杆带叉梁门型电杆、带叉梁V型 拉线门型电杆和V型拉线撇腿门型电杆(图5－3)，也有荷载 较小时采用拉线单杆电杆。 b、杆柱型式采用有锥型和等径两种型式 C、带叉梁可调整杆柱上下段弯矩，从而使其配 筋合理，同时增强了横向稳定性和整体刚度。V型
式中 KC－断导线时的冲击系数（见表2－4）,
Ψ－可变荷载组合系数（见表2－11）
GF
－附加荷载（见表2－.9）
aB
△Tma a1GBx
(△Tmi TD nG)D
a2 GD
a2 GD
MA M（△Tmax）
A 上横担
①M（TD） ∑M（TD、△Tmin） ∑M（TD、△Tmax）
M(Tmin)
MD
D
1000
10300
3000
其设计值为：
MD=1.15[ΣGa+ΣPh+phZ] ＝1.15[1500 ×0.25+ 3560×1.25+
图3
1100×16＋2400×13.8＋2×2400×11.3
+94×15×(15/2+1)]
＝121770N.m=140kN.m
二、断线情况下杆柱的内力计算 断线情况荷载组合为无冰无风(新规范为有冰)。 单杆直线电杆事故断线断上导线起控制作用， 对于有地线单杆直线电杆在断导线情况下必须考虑 地线支持力的作用。但不考虑未断线的支持作用。 设最大和最小地线支持力为△Tmax、△Tmin 。
环形截面钢筋混凝土电杆，因具有耐久性好、 运行维护方便、节约钢材等优点，在220kV及以下 的输电线路中应用极为广泛，部分在500kV的线路 中也得到使用。
输电线路设计—杆塔设计
➢ 1、杆塔型式 ➢ 2、杆塔荷载 ➢ 3、杆塔材料与构件形式 ➢ 4、铁塔的基本计算方法 介绍 ➢ 5、铁塔的变形 ➢ 6、铁塔图纸识图 ➢ 7、标准设计图纸的应用
1、杆塔型式
按照杆塔的构件材料分类
A 钢筋混凝土电杆
B 铁塔 拉线铁塔 自立式铁塔 钢管杆
杆塔按其受力性质
N/m·mm2； S—导线或避雷线截面，mm2； —垂直档距，m； Gj—绝缘子串总重量，N。
2）水平荷载—杆塔风压荷载
当风向与线路方向垂直时，杆塔风压荷载按下式计算
Pp
CF v 2 1.63
式中Pp—风向与线路方向垂直时的杆或塔身风压，N； v—设计风速，m/s； C—风载体形系数，对环形截面电杆取0.6，矩形截面
模块划分及命名规定
模块划分及命名规定
典型图
典型图
典型图
典型图
两相导线水平排列其线间距离的确定
在正常运行电压气象条件下，由于风荷的作用，使整个档距导 线发生摇摆，档距中央的导线摆动的幅度最大。当导线发生不 同步摇摆时， 档距中央导线部分接近，会导 致线间空气间隙击穿，从而发 生线间闪络。为此，规程中指 出：导线的水平线间距离，可 根据运行经验确定。1000m以 下的档距可按下式计算。
杆取1.4，角钢铁塔取1.4（1+η），圆钢铁塔取1.2（1＋η）； F—风压方向杆、塔身侧面构件的投影面积m2； η—空间桁架背面的风压荷载降低系数，其值见教材表
4—10所示。
2）水平荷载—导线、避雷线的风压荷载
P
gSlh
cos2
2
pj
式中 m；
P—导线或避雷线的风压荷载，N， θ—线路转角（°）； g—导线或避雷线的风压比载，N/m·mm2； lh—水平档距（断线时，断线相计算水平档距取/2），
输电线路施工复习题
输电线路施工复习题一、判断题1．水灰比越小，混凝土强度就越低。
（ⅹ）2．内摇臂抱杆分解组塔不受地形和地质条件限制。
（√）3．铝绞线LJ-120钳压法压接时，钢模压接顺序为从一端开始向另一端上下交错压接。
（√）4．混凝土用沙，采用颗粒粗的比采用颗粒细的好。
（ⅹ）5．一条送电线路分为若干个耐张段是为了改变线路方向和把事故限制在一定范围内。
（√）6．基础是杆塔的底座，起抗拔、抗倾覆、防沉的稳固作用。
（√）7．张力放线的施工段是在一个耐张段来进行的。
（ⅹ）8．接地体的接地电阻数值越大越好。
（ⅹ）9．避雷线的保护角越大，保护导线防雷击的作用越好。
（ⅹ）10．外拉线抱杆组塔法的抱杆，应布置在带有脚钉的塔腿上。
（√）11．水泥的标号就是混凝土的标号。
（ⅹ）12．放线区段较长，施工的综合效益高，因此说放线区段越长越好。
（ⅹ）13．凡是能饮用的自来水和洁净的天然水都可以用来拌制混凝土。
（√）14．张力放线的施工段是在一个耐张段来进行的。
（ⅹ）15．液压连接一般适用于中小截面的导线连接。
（ⅹ）16．整体立杆时制动绳在刚起立时受力最大。
（ⅹ）17．混凝土有小蜂窝麻面时，一般不需要处理。
（ⅹ）18．坍落度是为测定混凝土强度而做的试验。
（ⅹ）19．直线杆塔主要是支持线路正常运行时的垂直荷载及水平荷载。
（√）20．铁塔组立施工主要分为整体起立和分解组立两大施工方法。
（√）21．现浇混凝土基础的养护应自浇制完毕后12h内开始浇水养护。
（√）22．铁塔的组立安装主要分为整体起立和分解组立两大类型。
（√）23．张力放线采用的是耐张塔直路通过，直线塔档间紧线的施工方法。
（√）24．混凝土有小蜂窝麻面时，一般不需要处理。
（ⅹ）25．一条送电线路分为若干个耐张段是为了改变线路方向和把事故限制在一定范围内。
（√）26．基础是杆塔的底座，起抗拔、抗倾覆、防沉的稳固作用。
（√）27.钢芯铝绞线LGJ-150钳压法压接时，钢模压接顺序为从一端开始向另一端上下交错压接。
杆塔和基础设计
杆塔和基础设计杆塔和基础设计3.1⾼低腿杆塔设计输电线路经过的地形各⾊各样，地形也⼲差万别．当铁塔位于斜坡或台阶地时，塔腿之间会形成⾼差，这就要⽤⾼低腿来平衡，⾼低腿在四个任意⽅向都可以连接．⽬前塔腿级差⼀般设计为1．5m，长短腿的最⼤差值⼀般设计为9．om。
⽽地⾯⾼差是任意值，当长短腿不能完全平衡地⾯⾼差时，⼀⽅⾯可将部分主柱露出地⾯，另⼀⽅⾯塔腿级差可缩短为1．On，长短腿的鼍太差值也可以扩⼤，做到不开⽅或少开⽅．设计杆塔时，应考虑在杆塔位于陡峭⼭顶控制铁塔的正侧⾯根开，减少施⼯基⾯开⽅量．对于坡度较⼤的地形，塔腿长短腿已⽤到最⼤⾼差，仍不能平衡地⾯⾼差时，可采⽤长腿对应基础主柱升⾼的办法来平衡过多的⾼差，必要时可做特殊基础，在基础设计⽆法满⾜或其他具体因素主柱不宜升⾼时，可对短腿所在基⾯做适当开⽅。
全⽅位⾼低腿，4个塔腿⼀般为不等长的形式，可适应各种不规则任意地形的需要，组合成各种不同长度的⾼低腿。
3．2采⽤V串布置，限制线路⾛廊线路局部地段经过林区，为减少沿线房屋拆迁及对了沿线⽣态环境的破坏，尽量减少林区砍伐量和赔偿费⽤，必需减⼩⾛廊通道。
采⽤v串布置可缩⼩线路线间距离、减少线路⾛廊宽度的⽅式，不仅可减少树⽊砍伐量，同时还减少房屋拆迁等其它线路⾛廊清理⽤．因此，本⼯程在房屋集中地段及森林地段地形条受限时，铁塔型式考虑采⽤V串布置．2002年，我院设计的咸昌线，采⽤4XLGJ4 00／35导线的酒杯塔，I型串和v型串布置⽐较，I串的主要优点是绝缘⼦⽚数只有v串绝缘⼦⽚数的⼀半，缺点是线路⾛廊宽度⽐v型串布置的宽5⽶左右；v串布置的主要优势是通道宽度⽐I型串布置的通道宽度约减⼩5⽶左右，可以减少房屋拆迁和林⽊砍伐量，本⼯程经过林区长度较长，214．4km，约占20％，按此长度计算就可减少林⽊砍伐⾯积约1600亩，减少了对⾃然环境的破坏，有利于施⼯运⾏和维护．有较好的社会效益和经济效益．所以使⽤v型串布置是必要和合理的。
【输电杆塔设计培训】11第十一章 杆塔基础设计1(1)
h0－基础埋置深度，从设计地面起算。
第二节 倾覆基础计算 一、电杆倾覆基础 如图所示，电杆倾覆基础的作用是保证电杆 在水平荷载作用下不倾覆。抵抗倾覆保持电杆稳 定有三种方法： 无卡盘倾覆基础 只靠电杆埋入地下部分的被动土压力抵抗倾 覆力； 带上卡盘倾覆基础 除电杆埋入地下部分的被动土压力抗倾覆外， 在地面以下1／3埋深处加上卡盘抗倾。 带上、下卡盘倾覆基础 当电杆受总的水平荷载过大，致使加装的上卡 盘度较大，卡盘结构不合理时，可加装下卡盘。
第十一章 杆塔基础设计
输电杆塔及基础设计
第一节 概述 一、杆塔基础的分类及其要求 1、杆塔基础的作用：
电杆：保证不下沉、不倾覆； 整体铁塔基础：保证不下沉、不倾覆 分体铁塔基础：保证不上拔、不下沉、不侧移。
2、基础的分类 (1) 按基础抵抗力分
①上拔类基础 承受上拔力，兼受较小的水平力。 ②下压类基础 承受下压力，兼受较小的水平力。
（3）按基坑开挖方式分。 ①大开挖基础
大开挖基础是预先挖好基坑，然后浇筑混凝土并用开挖的 扰动土回填夯实基础。抗上拔能力差。
②掏挖扩底基础（如图6）
掏挖扩底基础用机械或人下工掏挖成形的土胎。取消 了模板及回填土的工序，节省材料和加快施工速度，抗上拔 能力增强
（4）按基础与铁塔连接方式分
①地脚螺栓类基础。 ②插入式基础 （或斜插式基础）
(一)无卡盘倾覆基础 只靠电杆埋入地下部分的被动土压力抵抗倾覆 力；
（a）无卡盘 (b) 带上卡盘 (c) 带上下卡盘 图3 倾蕧基础
1、不带卡盘倾覆基础的稳定条件 γfS0 ≤Sj
γfTE≤A（γK、γS、γC．．．） 或 γfH0S0≤ Mj 式中 Sj—基础的极限抗倾覆力，kN；
《输电线路基础》第6章-杆塔基础-第四节-倾覆基础的计算.
令
，则 (6-4-3) (6-4-4)
被动土极限倾覆力矩为 (6-4-5)
由于
便得
将h2代人式(6-4-5)得 (6-4-6) 将式(6-4-3)、式(6-4-4)代人式(6-4-6)得 (6-4-7) 令 ，并将 代人上式得 (6-4-8) 令 可得极限抗倾覆力为
(6-4-9)
式中 m——土压力系数，kN／m。，按表6-1-1取值； bJ——基础的计算宽度。
式中SJ——基础的极限倾覆力，kN； Mj——基础的极限倾覆力矩，kN· m； S0——杆塔水平作用力设计值总和，kN； H0——S0作用点至设计地面处的距离，m； f——基础附加分项系数，按表11～1查取。
基础的极限倾覆力矩可由土力学知识导出(参见图6-4-1)。 被动土抗力 t mt 、 h mh0 ，则
主讲:赵先德
第六章
第四节
杆 塔 基 础
倾覆基础的计算
一、电杆倾覆基础的计算 电杆倾覆基础的作用是保证电杆在水平荷载作用下不倾覆。 抵抗倾覆保持电杆稳定有三种方法：
图6-4-1 电杆基础倾覆稳定计算简图
