开关磁阻电动机原理
开关磁阻电机的原理及其控制系统
开关磁阻电机的原理及其控制系统开关磁阻电机80年代初随着电力电子、微电脑和控制理论的迅速发展而发展起来的一种新型调速驱动系统。
具有结构简单、运行可靠、成本低、效率高等突出优点，目前已成为交流电机调速系统、直流电机调速系统、无刷直流电机调速系统的强有力的竞争者。
一、开关磁阻电机的工作原理开关磁阻电机的工作原理遵循磁磁阻最小原理，即磁通总是要沿着磁阻最小路径闭合。
因此，它的结构原则是转子旋转时磁路的磁阻要有尽可能大的变化。
所以开关磁阻电动机采用凸极定子和凸极转子的双凸极结构，并且定转子极数不同。
开关磁阻电机的定子和转子都是凸极式齿槽结构。
定、转子铁芯均由硅钢片冲成一定形状的齿槽，然后叠压而成，其定、转子冲片的结构如图1所示。
图1：开关磁阻电机定、转子结构图图1所示为12/8极三相开关磁阻电动机，S1. S2是电子开关，VD1, VD2是二极管，是直流电源。
电机定子和转子呈凸极形状，极数互不相等，转子由叠片构成，定子绕组可根据需要采用串联、并联或串并联结合的形式在相应的极上得到径向磁场，转子带有位置检测器以提供转子位置信号，使定子绕组按一定的顺序通断，保持电机的连续运行。
电机磁阻随着转子磁极与定子磁极的中心线对准或错开而变化，因为电感与磁阻成反比，当转子磁极在定子磁极中心线位置时，相绕组电感最大，当转子极间中心线对准定子磁极中心线时，相绕组电感最小。
当定子A相磁极轴线OA与转子磁极轴线O1不重合时，开关S1, S2合上，A 相绕组通电，电动机内建立起以OA为轴线的径向磁场，磁通通过定子扼、定子极、气隙、转子极、转子扼等处闭合。
通过气隙的磁力线是弯曲的，此时磁路的磁导小于定、转子磁极轴线重合时的磁导，因此，转子将受到气隙中弯曲磁力线的切向磁拉力产生的转矩的作用，使转子逆时针方向转动，转子磁极的轴线O1向定子A相磁极轴线OA趋近。
当OA和O1轴线重合时，转子己达到平衡位置，即当A相定、转子极对极时，切向磁拉力消失。
开关磁阻电机的工作原理
开关磁阻电机的工作原理
开关磁阻电机是一种能够快速启停和反转的电动机，它的工作原理基于磁阻的变化。
下面是开关磁阻电机的工作原理的详细解释：
1. 结构：开关磁阻电机由定子和转子组成。
定子上有多个绕组，每个绕组之间通过磁阻作为连接。
转子上也有绕组，与定子的绕组相连。
2. 动作原理：当电流通过定子的绕组时，会在绕组中产生一个磁场。
当转子中的绕组与定子绕组的磁场相互作用时，转子会受到一个力矩的作用，使其转动。
3. 磁场调节：开关磁阻电机通过改变传感器绕组中的电流方向来改变磁场的方向。
改变磁场的方向可以改变转子所受到的力矩的方向，从而实现电机的启动、停止和反转。
4. 工作过程：当需要启动电机时，通过改变传感器绕组中的电流方向，改变磁场的方向，使转子受到力矩的作用开始转动。
当需要停止电机时，改变电流方向，使磁场的方向与转动方向相反，转子受到的力矩变为阻碍转动的力矩，从而停止电机的转动。
当需要反转电机时，改变电流方向，使磁场的方向与原来相反，从而改变转子受到的力矩方向，使电机反向转动。
总之，开关磁阻电机的工作原理是通过改变磁场的方向来实现电机的启动、停止和反转，从而能够快速调节和控制电机的运转状态。
开关磁阻电机原理和应用
开关磁阻电机开关磁阻电机是一种新型调速电机，调速系统兼具直流、交流两类调速系统的优点，是继变频调速系统、无刷直流电动机调速系统的最新一代无极调速系统。
它的构造简单稳固，调速范围宽，调速性能优异，且在整个调速范围内都具有较高效率，系统可靠性高。
主要由开关磁阻电机、功率变换器、控制器与位置检测器四部分组成。
控制器内包含控制电路与功率变换器，而转子位置检测器那么安装在电机的一端。
其电机部分由于是运用了磁阻最小原理，故称为磁阻电动机，又由于线圈电流通断、磁通状态直承受开关控制，故称为开关磁阻电动机。
特征开关磁阻电机构造简单，性能优越，可靠性高，覆盖功率范围10W~5MW的各种上下速驱动调速系统。
使的开关磁阻电机存在许多潜在的领域，在各种需要调速和高效率的场合均能得到广泛使用〔电动车驱动、通用工业、家用电器、纺织机械、电力传动系统等各个领域〕。
优点◆其构造简单，价格廉价，电机的转子没有绕组和磁铁。
◆电机转子无永磁体，允许较高的温升。
由于绕组均在定子上，电机容易冷却。
效率高，损耗小。
◆转矩方向与电流方向无关，只需单方相绕组电流，每相一个功率开关，功率电路简单可靠。
◆转子上没有电刷构造稳固，适用于高速驱动。
◆转子的转动惯量小，有较高转矩惯量比。
◆调速范围宽，控制灵敏，易于实现各种再生制动才能。
◆并具频繁启动〔1000次/小时〕，正向反向运转的特殊场合使用。
◆且启动电流小，启动转矩大，低速时更为突出。
◆电机的绕组电流方向为单方向，电力控制电路简单，具有较高的经济性和可靠性。
◆可通过机和电的统一协调设计满足各种特殊使用要求。
缺点其工作原理决定了，假设需要开关磁阻电机运行稳定可靠，必须使电机与控制配合的很好。
因其要使用位置传感器，增加了构造复杂性，降低了可靠性。
对于电机本身而言，转矩脉动大是其固有的缺点；在电机远离设计点的时候，转矩脉动大会表达的更加明显。
假设单纯使用电流斩波或最优导通角控制方法，对其转矩脉动的改善不是很大，需要参加更加复杂的算法。
开关磁阻电机原理
开关磁阻电机原理
开关磁阻电机是一种具有简单结构和高转矩密度的电动机。
它使用了磁阻转矩产生装置，其中磁阻转矩由电动机的定子和转子之间的磁阻产生。
开关磁阻电机的工作原理如下：
1. 组成：开关磁阻电机由定子、转子、定子绕组和悬挂片组成。
定子和转子之间通过永久磁铁产生磁阻转矩。
2. 工作原理：当定子线圈通电时，会在定子产生磁场。
定子的磁场会将转子吸引到某个位置，使两者之间形成磁阻。
同时，钢片的切割磁感线也会产生涡流，涡流通过电磁耦合作用与磁场相互作用，从而形成磁阻转矩。
3. 磁阻转矩控制：通过控制定子绕组的电流和相位，可以调节磁阻转矩的大小和方向。
通过改变电流的极性和大小，可以调节转子的位置和速度。
4. 高转矩密度：开关磁阻电机具有高转矩密度，是因为其转矩与控制电流的平方成正比。
即使在较低电流下，也能产生较大的转矩输出。
总而言之，开关磁阻电机利用磁阻转矩来实现机械输出。
它具有结构简单、转矩密度高的特点，并且可以通过调节电流控制转矩的大小和方向。
开关磁阻调速电机节能原理
开关磁阻调速电机节能原理开关磁阻调速电机是一种应用于工业和民用领域中的节能电动机，通过调节其磁场的大小和方向来调节其转速和输出功率。
本文将从开关磁阻调速电机的工作原理、节能机制和应用方向三个方面来详细介绍其相关知识。
一、开关磁阻调速电机的工作原理开关磁阻调速电机是一种异步电机，其转速控制是在转子回路中通过改变磁阻来实现的。
转子是由饼形磁性材料组成的，磁性材料的形状和结构可以改变磁路的磁阻。
转子上通过一个用于控制磁阻的磁阻器，通电时通过电极的信号来改变磁阻的大小和方向，从而调节转子的转速和输出功率。
具体来说，开关磁阻调速电机的转速调节是通过控制磁阻、定子电流和电源电压实现的。
在正常运行时，定子的电流和磁场是稳定的，其转速只有受到外力的影响才会发生改变。
当需要调节转速和输出功率时，通过控制磁阻的大小和方向来调节转速，其中磁阻的大小和方向是由外部电路控制的。
二、开关磁阻调速电机的节能机制开关磁阻调速电机的节能机制主要是通过控制磁阻来达到调节转速和输出功率的目的，从而达到节能的目的。
具体来说，其节能机制主要包括以下几个方面：1. 降低系统能耗：开关磁阻调速电机具有优秀的调速性能和调节范围，可以根据负载的需要来调整转速和输出功率，从而避免了传统机械式调速的能耗浪费。
2. 减少定子电流损耗：基于软启动和启停控制技术等节能模式，开关磁阻调速电机在正常工作时可以减少定子的电流损耗，从而减少了能耗。
3. 调整负载适配性：开关磁阻调速电机可以根据不同的负载变化动态调整其转速和输出功率，从而调整负载适配性，减少了能耗和误差。
三、开关磁阻调速电机的应用方向开关磁阻调速电机可以广泛应用于工业和民用领域，其中包括以下方面：1. 工业生产：开关磁阻调速电机广泛应用于机械设备、输送机、冷却塔、风机、泵、压缩机和阀门等工业场合中。
2. 社会生活：开关磁阻调速电机也广泛应用于家庭电器、供暖设备、空气净化器、吸尘器等社会生活场合中。

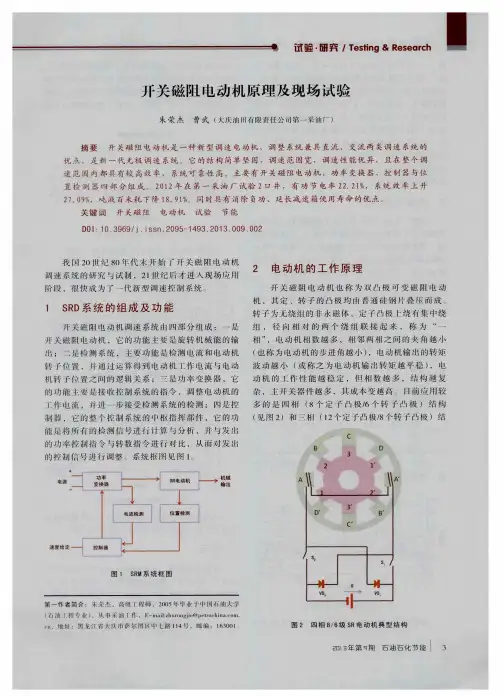

开关磁阻电动机原理及现场试验
构 。 开 关磁 阻 电动 机 的运行 遵循 “ 磁 阻 最 小 原 机 前 后 电 流有 较 大 幅 度 的下 降 ，特 别是 功 率 曲线 ，
理” 。即 ：磁 通 沿 着 磁 阻最 小 的路 径 闭 合 ，具 有 一 在 功率 也 有较 大 幅度 的下 降 的同 时可 明显地 见 到 消 定 形 状 的铁 心在 移动 到 主轴 线与 磁场 的轴线 重合 时 除 了负功 率 ，在取 得 一定 的节 能效 果 的 同时 ，消 除 磁 阻 最 小 。依 次 给 Ｄ —Ａ —Ｂ — Ｃ相绕 组 通 电 ，转 子 了减速 箱 的 “ 背击 ” 现象 ，对 延长 减速 箱使 用 寿命 以逆 时针 方 向连续 旋 转 ；反 之 ，顺 时 针 方 向转 动 。 起 到一 定 的作用 。 可 见 ，Ｓ Ｒ电动 机 的 转 向 与 相 绕 组 的 电 流 方 向 无 关 ，而仅 取 决 于相绕 组 通 电的顺 序 。其 转 速取 决于
每 相 通 电 的 时 间 。 由 此 可 以认 定 ， 开 关 磁 阻 电 动 机
柏
高１ ６ １ － ４ ２ 井功辜对 比曲线 — Ｙ 系列电动机
３ Ｏ
．
一 开 美蠢阻电动机
没有 固定 的转差 率 ，也 没有 固定 的同步 转 速 ，只有 可供 调整 的转 速范 围 。
姜２ ０
＼ …
＼
２ ７ ０ ３ ３ ０
０
－
．
３ ０
９ ０
２ １ ０
５
图 ３ 试 验 井 １电 流 对 比曲 线
速 箱使 用寿命 。
（ 收稿 日期 ：２ ０ 试 验井 １ 曲线 对 比可 以得 出 ，该 井 更换 电动
开关磁阻电机的反电动势
开关磁阻电机的反电动势一、磁阻电机简介磁阻电机是一种电动机的类型,也被称为细分步进电机。
其工作原理基于磁阻变化引起的转子转动。
磁阻电机结构简单，体积小，重量轻，控制精度高，因此被广泛应用于各种精密控制系统中。
二、磁阻电机的工作原理1.磁阻电机的内部构造磁阻电机由定子和转子两部分组成。
定子由绕组和铁芯构成，绕组上通有定向电流，产生磁场。
转子是一个可旋转的磁性构件，在定子磁场的作用下，转子会受到偏置力和扭矩的作用，使其旋转。
2.磁阻电机的工作原理磁阻电机的工作原理基于磁阻的变化。
当绕组通电时，产生的磁场会改变磁路的阻抗。
转子随着磁场变化而调整其位置，以便在任何给定时间内最大限度地降低磁路的阻抗。
通过同步转子位置和改变绕组电流，可以实现电机的转动。
三、磁阻电机的反电动势1.反电动势的定义反电动势是指当磁阻电机运行时，绕组产生的电势，其方向与通电电流相反。
反电动势的大小与绕组电流以及磁场的变化速率成正比。
2.反电动势的产生机理磁阻电机的转子在磁场中运动时，磁阻的变化会导致绕组中的感应电动势的产生。
这个感应电动势与磁阻的变化速率成正比。
当绕组产生电动势时，电流会发生变化，以满足转子的运动需求，使得反电动势产生。
3.反电动势的作用反电动势是磁阻电机的重要参数，它直接影响电机的性能。
反电动势的大小与转子转速成正比，因此可以通过测量反电动势来确定电机的转速。
此外，反电动势还可以用于控制电机的转矩和定位精度。
四、影响反电动势的因素1.绕组电流大小反电动势的大小与绕组电流成正比。
通常来说，电流越大，反电动势越大，从而使得电机产生更大的转矩。
2.磁场的变化速率反电动势的大小与磁场的变化速率成正比。
当磁场的变化速率较大时，反电动势也较大，从而使得电机具有更高的转速。
3.磁路的设计磁路的设计直接影响磁场的强度和分布情况，进而影响反电动势的大小。
合理的磁路设计可以使得磁场的变化速率更大，从而增加反电动势的大小。
五、应用领域与发展前景磁阻电机由于其结构简单、体积小、重量轻以及控制精度高等优点，被广泛应用于各种精密控制系统中，如数控机床、纺织机械、机器人等。
开关磁阻电机结构原理
6ቤተ መጻሕፍቲ ባይዱ
开关磁阻电机结构原理
三相开关磁阻电机是开关磁阻电机中最常用的类型，它由三个定子和 两个转子组成。每个定子都有一个电感线圈和一个永磁体，而两个转 子则通过电磁作用相互连接。当其中一个定子的电感线圈通电时，它 会产生一个磁场，该磁场会吸引对应的转子上的磁极，从而使转子旋 转。当一个定子的电感线圈通电时，另一个定子的电感线圈也会通电， 产生另一个磁场，从而推动另一个转子旋转
开关磁阻电机结构原理
示例和应用
首先,开关磁阻电动机在汽车行业中有着广泛的应用。由于其高效率、较低的噪音和震动 水平,开关磁阻电动机在汽车空调系统、电子助力转向系统、变速器控制系统等方面得到 了广泛采用。此外,在新能源汽车中,开关磁阻电动机作为驱动电机的一种选择,具有能耗 低、强度高、启动速度快等特点,越来越受到关注 其次,开关磁阻电动机也在家电行业中得到了广泛运用。例如,吸尘器、电动工具、风扇等 家用电器中经常采用开关磁阻电动机作为驱动设备,其高效率、低噪音和可靠性等特点,使 其深受用户喜爱
开关磁阻电机结构原理
开关磁阻电机的类型
开关磁阻电机可以分为单相和三相两种类型 一、单相开关磁阻电机 单相开关磁阻电机是最简单的开关磁阻电机，它只有一个定子和一个转子。定子由一个永 磁体和一个电感线圈组成，而转子由一个导磁材料构成。当定子中的电感线圈通电时，它 会产生一个磁场，该磁场会吸引转子上的磁极，从而使转子旋转 单相开关磁阻电机的优点是结构简单、成本低、维护方便，适用于一些简单的控制系统中 。但是，由于只有一个相，所以它的输出功率和扭矩相对较小，适用于一些轻载的场合
开关磁阻电机结构原理
开关磁阻电机的工作原理开关磁阻电机的工作原理
1. 初始状态:在电机初始状态下,磁阻切换器将磁通量导向转子的一个极性,使得转子与定 子之间存在磁阻 2.通电启动:当电源给电机提供电流时,电流通过定子线圈,产生磁场。此时,由于磁阻切换 器的作用,磁通量无法直接通过转子,导致转子受到磁阻的阻碍,无法自由转动 3.磁阻切换:在转子受到磁阻的阻碍时,磁阻切换器会切换磁通的路径,使得磁通量可 以通过转子。通过切换,磁通量的路径发生变化,从而改变了转子所受到的磁阻大小
开关磁阻电机的基本了解
开关磁阻电机的基本学习内容1 开关磁阻电机的基本原理以及结构开关磁阻电动机(Switched Reluctance Motor ，简称SRM) 定转子为双凸极结构，铁心均由普通硅钢片叠压而成，其定子极上有集中绕组，径向相对的两个绕组串联构成一相，转子非永磁体，其上也无绕组[1,3]。
SRM 的定转子极数必须满足如下约束关系：s r s N =2kmN = N + 2k (1-1) 其中，Ns ，Nr 分别为电机定、转子数；m 为电机相数值减1；k 为一常数。
以下图1-1所示一个典型四相8/6极SRM 为例，相数为4，因而m=3，取k=1，则Ns=6，Nr=8。
m 及k 值越高，越利于高控制性能控制，但相应成本越高，结构越复杂。
目前技术较为成熟，发展较为迅速的产品多为三、四相SRM [2]。
图1-1即为一典型四相8/6结构的SRM电机本体及其不对称功率变换器主电路的示意图（图1-1在末尾手画）。
为表述清晰，图中仅画出不对称半桥电路的一相，其他各相均与该相相同，并省略了相应的驱动及检测电路。
完整的开关磁阻电机调速系统（Switched Reluctance Motor Drive，简称SRD）则由SRM、功率变换器、控制器、位置检测器等四大部分组成，如下图1-2示。
SRM可以认为是同步电机的一个分支，它运行时遵循磁阻最小原理，同步进电机较为类似[2,30]。
其具体运行原理如下：首先要保证励磁相的定子凸极和最近的转子凹极中心线不重合，也即初始位移不能位于磁阻最小位置。
通以交流电后，经过一个整流桥变为直流电源，当开关S1和S2开通时，AA’相通电励磁，产生一个磁拉力。
在该电磁力的轴向分量作用下，产生电磁转矩，凸极转子铁心趋向于旋转到定转子极轴线B-B’与A-A’重合的位置；而电磁力的径向力分量则造成定子的“变形”，这也是产生转矩脉动和电机噪声的根本原因之一。
在该过程中电机吸收电能。
关断S1和S2，开通BB’相，此时AA’相经续流二极管VD1、VD2将电能回馈给电源，同时BB’相趋向运行到定转子极轴线C-C’与B-B’重合的位置。
《开关磁阻电机》课件
电动汽车的驱动系统需要能够提供更高的扭矩和功率，同时还要具备较 高的可靠性和效率。开关磁阻电机能够满足这些要求，因此在一些高端 电动汽车中得到了应用。
在工业领域的应用
工业领域是开关磁阻电机的重要应用领 域之一，特别是在需要高扭矩、高可靠
性、高效率和高寿命的场合。
发展
开关磁阻电机在发展过程中不断改进和优化，以提高效率、降低成本、减小体积和重量等方面取得显著进展。目 前，开关磁阻电机已经在工业自动化、电动车、家用电器等领域得到广泛应用。
特点与优势
特点
开关磁阻电机具有结构简单、成本低、可靠性高、效率高、调速范围宽等优点。
开关磁阻电机具有更高的能效和可靠性，适 用于需要频繁启动、制动和调速的场合。此外，开关磁阻电机的控制系统简单， 维护方便，适用于各种恶劣环境。
开关磁阻电机的设计、制造和控制系 统已经得到了很大的发展，但仍存在 一些挑战和问题需要进一步研究和解 决。
对未来研究的展望
随着技术的不断进步和应用需求的不断提高，开关磁阻电 机的性能和功能需要进一步优化和完善。
未来的研究将更加注重开关磁阻电机的智能化、高效化、 小型化和轻量化等方面的研究，以适应更加复杂和多变的 应用场景。
在工业领域中，开关磁阻电机主要用于 驱动各种机械设备，如压缩机、泵、风 机、传送带等。由于其高效、可靠、维 护成本低等优点，开关磁阻电机在工业
领域中得到了广泛应用。
在工业自动化和智能制造领域，开关磁 阻电机的高效性和可靠性也得到了广泛 应用，如机器人关节驱动、自动化生产
线等。
在家用电器领域的应用
家用电器是开关磁阻电机的重要应用领域之一，特别是在需要高效、低噪音、低 维护成本的家电产品中。
开关磁阻电动机高速运行转矩控制
开关磁阻电动机高速运行转矩控制本文将介绍开关磁阻电动机高速运行转矩控制的基本原理和应用。
开关磁阻电动机是一种新型高速驱动技术，它具有优异的力矩响应速度和稳定性，适用于高速转矩控制。
一、开关磁阻电动机工作原理开关磁阻电动机的转子由许多钢制齿轮组成，每个齿轮都通过一个铁芯旋转。
这些齿轮的外围有一个铁芯环形线圈，称为定子。
齿轮和定子之间的空隙非常小，以确保转子始终与定子保持接触，进而保持稳定的力矩输出。
在电机工作时，连续的电流流过定子绕组，进而通过齿轮荷载到转子。
这导致定子和转子之间产生磁通，使齿轮旋转。
由于每个齿轮都有自己的铁芯和绕组，它们会产生不同的磁通，从而产生异步运动，最终将过载电流传递到电机的负载。
因此，开关磁阻电动机可以提供高速度和可靠的转矩控制。
二、开关磁阻电动机高速运行转矩控制方法开关磁阻电动机的高速运行转矩控制可以通过以下3个步骤实现：1. 电压控制模式在电压控制模式下，电机的电压随着转速增加而增加，以保持稳定的转矩输出。
这种方法通常用于车辆等高速应用，可以在高速条件下实现有效的转矩控制。
2. 电流控制模式在电流控制模式下，电机的电流随着转速增加而增加，以保持稳定的转矩输出。
这种方法通常用于工业应用，可以在高负载条件下实现有效的转矩控制。
3. 磁通控制模式在磁通控制模式下，电机的磁通随着转速增加而增加，以保持稳定的转矩输出。
这种方法通常用于电磁场调节和自适应控制，可以在不同负载和转速条件下实现精确的转矩控制。
三、开关磁阻电动机高速运行转矩控制应用开关磁阻电动机高速运行转矩控制适用于以下应用：1.电机控制系统开关磁阻电动机可用于机器人、航空航天器、制造机械等需要高速、精确转矩控制的应用，以提高生产效率和质量。
2.轮毂电动机开关磁阻电动机可用于车辆轮毂电动机，以实现可靠的高速驱动。
3.火箭动力系统开关磁阻电动机可用于火箭动力系统，用于控制燃烧室内氧化剂的流量，以提高燃烧效率和性能。
4.模拟电子系统开关磁阻电动机可用于模拟电子系统，用于模拟密封冷却系统和助推器等应用。
开关磁阻电机的运行原理
开关磁阻电机的运行原理
开关磁阻电机是一种新型的电动机，它的运行原理主要是利用磁
场变化来实现转动。
下面就来详细介绍一下开关磁阻电机的运行原理。
第一步，通过控制器来改变磁场的方向。
开关磁阻电机是一种复
杂的电动机系统，其控制器是一个核心部件，它能够通过反馈机制来
实现磁场的正确方向。
第二步，通过驱动系统来实现磁场变化。
当磁场的方向变化时，
它会产生一个磁动势，这个磁动势可以驱动转子实现转动。
第三步，通过传感器来检测转子的位置，并及时反馈给控制器。
在转子转动的过程中，传感器能够检测到转子的具体位置，从而让控
制器能够调整磁场的方向，驱动转子继续转动。
第四步，通过电源来给电机供电。
开关磁阻电机需要电源来提供
能量，从而让驱动系统、传感器、控制器等部件能够正常工作。
电源
的质量和电量会直接影响电机的运行效率和寿命。
第五步，通过转子和定子之间的相互作用来实现机械能的转换。
当驱动系统驱动转子旋转时，转子和定子之间的互相作用就会让电能
转化为机械能，从而实现机械的转动。
综上所述，开关磁阻电机的运行原理主要是通过控制器来调整磁
场的方向，从而驱动转子实现转动，并通过传感器实时监测转子的位置，以保证电机的稳定性和高效性。
同时，电源的质量和电量也会影
响电机的运行效果，因此，在使用电机的过程中要注意这些细节问题，以确保电机能够长时间高效运行。
开关磁阻电机的原理及其控制系统
开关磁阻电机的原理及其控制系统开关磁阻电机80年代初随着电力电子、微电脑和控制理论的迅速发展而发展起来的一种新型调速驱动系统。
具有结构简单、运行可靠、成本低、效率高等突出优点，目前已成为交流电机调速系统、直流电机调速系统、无刷直流电机调速系统的强有力的竞争者。
一、开关磁阻电机的工作原理开关磁阻电机的工作原理遵循磁磁阻最小原理，即磁通总是要沿着磁阻最小路径闭合。
因此，它的结构原则是转子旋转时磁路的磁阻要有尽可能大的变化。
所以开关磁阻电动机采用凸极定子和凸极转子的双凸极结构，并且定转子极数不同。
开关磁阻电机的定子和转子都是凸极式齿槽结构。
定、转子铁芯均由硅钢片冲成一定形状的齿槽，然后叠压而成，其定、转子冲片的结构如图1所示。
图1：开关磁阻电机定、转子结构图图1所示为12/8极三相开关磁阻电动机，S1. S2是电子开关，VD1, VD2是二极管，是直流电源。
电机定子和转子呈凸极形状，极数互不相等，转子由叠片构成，定子绕组可根据需要采用串联、并联或串并联结合的形式在相应的极上得到径向磁场，转子带有位置检测器以提供转子位置信号，使定子绕组按一定的顺序通断，保持电机的连续运行。
电机磁阻随着转子磁极与定子磁极的中心线对准或错开而变化，因为电感与磁阻成反比，当转子磁极在定子磁极中心线位置时，相绕组电感最大，当转子极间中心线对准定子磁极中心线时，相绕组电感最小。
当定子A相磁极轴线OA与转子磁极轴线O1不重合时，开关S1, S2合上，A相绕组通电，电动机内建立起以OA为轴线的径向磁场，磁通通过定子扼、定子极、气隙、转子极、转子扼等处闭合。
通过气隙的磁力线是弯曲的，此时磁路的磁导小于定、转子磁极轴线重合时的磁导，因此，转子将受到气隙中弯曲磁力线的切向磁拉力产生的转矩的作用，使转子逆时针方向转动，转子磁极的轴线O1向定子A相磁极轴线OA趋近。
当OA和O1轴线重合时，转子己达到平衡位置，即当A相定、转子极对极时，切向磁拉力消失。
三相开关磁阻电动机工作原理
三相开关磁阻电动机工作原理三相开关磁阻电动机是一种新型的电动机，它是通过改变电机转子中磁阻的位置和大小，来实现转子的运转。
下面将详细介绍三相开关磁阻电动机的工作原理。
1.磁阻电动机的基本结构三相开关磁阻电动机由定子和转子两部分组成。
定子上布置有三相绕组分别为a、b、c，两相之间相差120度，且依次排列。
转子则由若干个感应极和磁阻极组成，磁阻极和感应极交替排列。
当电源接通时，定子绕组中产生旋转磁场，由于转子上的磁阻极和感应极交替排列，磁阻极被旋转磁场作用后就会移动到感应极的位置上，同时改变转子的磁阻和电感，从而使磁阻极受到电磁力的作用，实现转子运转。
2.工作原理三相开关磁阻电动机的工作原理可以分为两个阶段。
第一阶段：定子电流呈正弦波，定子中的交变电流在绕组中产生旋转磁场，磁场的北和南极相互排列，交替周转。
第二阶段：当转子上的磁阻极与磁场的北极对齐时，三相开关磁阻电动机中的定子绕组中产生一个瞬态电流，从而改变磁阻极的磁场方向以及电感，使得磁阻极受到电磁力的作用，使得转子开始旋转。
第三阶段：当转子旋转到达最大速度时，磁阻极又与磁场的南极对齐，定子绕组中再次产生一个瞬态电流，从而将磁阻极向另一侧移动。
第四阶段：当转子继续旋转一定角度时，由于电流方向的变化，磁阻极又会和磁场的北极对齐，从而重复第二阶段和第三阶段的运动，实现了转子的连续旋转。
3.优点和应用三相开关磁阻电动机具有转矩平稳、无电火花、低噪音、高效率、抗干扰能力强等优点，因此广泛应用于家用电器、电动工具、自行车电机等领域。
此外，三相开关磁阻电动机的技术和研发能力也是当前电动机行业的热门话题，未来发展前景广阔。
总之，三相开关磁阻电动机在磁阻控制、电动传动领域优势明显，因此具有很高的发展潜力和应用前景。
希望更多的人们能够关注并支持这种新型电动机的发展。
开关磁阻电机原理
开关磁阻电机原理
开关磁阻电机是一种特殊的电动机，它利用磁阻效应来实现转动。
相比于传统的电动机，开关磁阻电机具有结构简单、功率密度高、电源利用率高等优点。
开关磁阻电机的工作原理是通过改变电磁线圈的电流路径，从而改变转子上的磁阻效应。
电磁线圈由一系列电感器组成，每个电感器都有一个控制开关与之相连。
当电流通过电磁线圈时，电感器的控制开关会根据控制信号的变化开关状态。
开关磁阻电机的转子由多个磁阻杆组成，每个磁阻杆都有一个磁性材料制成，并具有交替的南北极性。
当电流通过电磁线圈时，根据控制开关的状态，某些磁阻杆会被磁化，而其他磁阻杆则被磁场排斥。
这个磁阻力的不对称使得转子开始旋转。
为了保持转子的连续旋转，开关磁阻电机需要不断地改变电流路径和控制开关的状态。
这通常通过电子控制单元（ECU）来实现，ECU会根据传感器的反馈信号来控制电流路径和控制
开关的状态。
总的来说，开关磁阻电机利用磁阻效应和控制开关来实现转动，通过不断地改变电流路径和控制开关的状态，使得磁阻力的不对称推动转子旋转。
这种电机具有结构简单、功率密度高等优点，广泛应用于汽车和家电等领域。
开关磁阻电动机工作原理
开关磁阻电动机：神奇的电动机原理及应用开关磁阻电动机是一种新颖的电动机，其运行原理相对于普通电动机有所不同。
本文将为大家深入解析开关磁阻电动机的工作原理、应用以及优缺点。
一、开关磁阻电动机的工作原理
开关磁阻电动机主要由转子和定子两部分组成，其中定子上的绕组通过外部电源源源不断地向上浮动或向下倾斜，使得通过绕组的电流发生周期性变化，从而引起转子的磁极进行拟合。
在转子的磁极转向过程中，绕组会因电流变化导致磁通方向的突变，进而发生磁阻变化现象，使得磁通线在定子和转子之间相互拉扯、压缩。
当电流变化方向突然发生变化，磁通线将瞬时穿透转子并产生一定的转矩，这就使得转子得以转动。
此时，转子上的永磁体以及定子上的开关磁阻吸合一起，阻止了绕组内部电流的继续变化，磁阻的变动也暂时停止了。
二、开关磁阻电动机的应用
开关磁阻电动机具有启动时转矩大、低速高扭矩运行、免维护等优点，因此在需要高负载启动的直流驱动系统中广泛应用。
同时，由于开关磁阻电动机在运行过程中不需要电动机控制器对磁通进行转换，因此可以降低系统成本和运行维护费用。
三、开关磁阻电动机的优缺点
1.优点：开关磁阻电动机具有起动时转矩大、性能稳定、免维护、运行频率高等特点。
在低转速下，开关磁阻电动机的扭矩相对较大。
2.缺点：开关磁阻电动机的设计需要较高的技术要求，同时其性能会受到外界电磁干扰的影响；开关磁阻电动机的调速性能相对较差，调速精度难以达到高级别的要求。
综上所述，开关磁阻电动机具有独特的工作原理和优势特点，在一些特定应用场合中具有广泛的应用前景。
开关磁阻电动机原理
4
精选课件
电力电子与电机系统控制研究所
图5-22 开关磁阻电动机的基本结构
5
精选课件
电力电子与电机系统控制研究所
工作机理
开关磁阻电机的工作机理与磁阻(反应)式步进电动机 一样，基于磁通总是沿磁导最大的路径闭合的原理。
当定、转子齿中心线不重合、磁导不为最大时，磁 场就会产生磁拉力，形成磁阻转矩，使转子转到磁 导最大的位置。
当向定子各相绕组中依次通入电流时，电机转子将 一步一步地沿着通电相序相反的方向转动。
如果改变定子各相的通电次序，电机将改变转向。 但相电流通流方向的改变是不会影响转子的转向的。
6
精选课件
电力电子与电机系统控制研究所
转速的计算
设：定子绕组为m相，定子齿数 Ns=2m，转子齿数为Nr。
当定子绕组换流通电一次时，转子转过一个转子齿
作段时就达到足够大的数值，这是开关磁阻电机 控制电磁转矩的主要办法。
16
精选课件
电力电子与电机系统控制研究所
(2)第二段 t1 t t2(12)
这段期间 L在不断增大，因而相绕组中出现了旋转电势压降，绕 组中电流不能继续直线上升，甚至可能出现下降。求得这段期 间电流关系式为：
i Ust
Lk r Lt
电感随转子位置 θ的变化 规律 L(θ)将如图 5-24所示，
近似为一梯形波。
图5-24 相绕组电感变化规律
11
精选课件
电力电子与电机系统控制研究所
转矩特性
当开关磁阻电机由图 5-23所示的电源供电时，如果 电动机匀速旋转，可得 Us Ld d tiiR i( 5r- 1L5)
式中，等号右边第一项为平衡绕组中变压器电势的压降；
开关磁阻电机参数
开关磁阻电机参数一、工作原理开关磁阻电机是一种通过改变磁阻来实现转子运动的电动机。
其基本结构由定子和转子组成。
定子上有一组线圈，通过电流激励形成磁场。
转子上有一组磁阻，其磁阻值可以根据控制信号进行改变。
当电流通入定子线圈时，定子磁场将转子磁阻吸引到某一位置，使转子转动。
通过改变磁阻的大小和位置，可以控制转子的转动速度和方向。
二、性能特点1. 高效率：开关磁阻电机具有较高的转换效率，能够将电能有效地转换为机械能。
2. 高精度：开关磁阻电机的运动精度较高，能够实现微小的位置和速度控制。
3. 高可靠性：开关磁阻电机结构简单，无刷子、无集电环等易损件，具有较长的使用寿命。
4. 低噪音：开关磁阻电机的运行噪音较低，适用于对噪音要求较高的场合。
5. 高扭矩密度：开关磁阻电机具有较高的扭矩密度，能够在较小的体积内输出较大的扭矩。
三、参数介绍1. 额定电压：开关磁阻电机工作所需的电压，通常为直流电压。
2. 额定电流：开关磁阻电机在额定工作条件下所需的电流。
3. 转速范围：开关磁阻电机的转速范围，可以根据不同的应用需求进行调整。
4. 转矩常数：开关磁阻电机在额定电流下输出的转矩与电流之间的比值。
5. 转矩-转速特性：开关磁阻电机的转矩与转速之间的关系，可以通过转矩-转速曲线来表示。
6. 功率因数：开关磁阻电机的功率因数是指实际功率与视在功率之间的比值，反映了电机的功率利用效率。
7. 效率：开关磁阻电机的效率是指输出功率与输入功率之间的比值，反映了电机的能量转换效率。
四、应用领域开关磁阻电机由于其特有的性能特点，在许多领域得到了广泛的应用。
1. 自动化设备：开关磁阻电机作为一种精密的位置和速度控制装置，广泛应用于自动化设备中，如数控机床、半导体设备等。
2. 机器人技术：开关磁阻电机在机器人技术中具有重要的应用价值，能够实现精确的运动控制，提高机器人的工作效率和精度。
3. 医疗设备：开关磁阻电机在医疗设备中的应用越来越广泛，如手术机器人、医疗影像设备等，可以提供精确的运动控制和定位功能。
开关磁阻电动机2011
di L Us L iR ir dt
di L Us L iR ir dt
式中，等号右边第一项为平衡绕组中变压器电势 的压降；第二项为电阻压降；第三项为旋转电势所 引起的压降，它只有在电感随转子位置而变时才存 在，其方向与电感随转子位置的变化率有关：当电 感随口角的增大而增大时为正，当电感随口角的增 大而减小时为负。 在开关磁阻电机中，为获得较大的有效转矩应避 免产生制动转矩，在绕组电感开始随转子位置角口 的增大而减少时应尽快使绕组中电流衰减到零。
di L d Lk r (it) dt dt d d d d Us r dt d dt d
Us d d r
1
Us Us d ( 1 ) r r
i
L L k r t
Ust
( i 0)
一、开关磁阻电动机控制方式和运行特性 由于开关磁阻电机是一个复杂的非线 性系统，它的电流和转矩受许多因素 的制约，性能计算颇为繁复。
1.电流控制
2.转矩控制
3.转矩脉动和噪声控制
SR电机的运行特性
SR电机运行特性可分为三个区域：恒转矩区、 恒功率区、自然特性区(串励特性区) 。 在恒转矩区，由于电机转速较低，电机反电动 势小，因此需对电流进行斩波限幅，称为电流斩 波控制(CCC)方式，也可采用调节相绕组外加电 压有效值的电压PWM控制方式； 在恒功率区，通过调节主开关管的开通角和关 断角取得恒功率特性，称为角度位置控制(APC) 方式； 在自然特性区，电源电压、开通角和关断角均 固定，由于自然特性与串励直流电机的特性相似， 故亦称为串励特性区。Biblioteka 相电感、转矩随转子位移角的变化
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关磁阻电动机原理
Switched Reluctance Motor
开关磁阻电动机（SR）是近些年发展的新型调速电机，结构简单结实、调速范围宽且性能好，现已广泛用在仪器仪表、家电、电动汽车等领域。
下面通过一个开关磁阻电动机原理模型来介绍工作原理。
双凸极结构
磁阻电机的定子铁芯有六个齿极，由导磁良好的硅钢片冲制后叠成，见下图。
磁阻电机定子铁芯
磁阻电机的转子铁芯有四个齿极，由导磁良好的硅钢片冲制后叠成，见下图。
磁阻电机转子铁芯
与普通电机一样，转子与定子直接有很小缝隙，转子可在定子内自由转动，见下图。
双凸极结构的定子铁芯与转子铁芯
由于定子与转子都有凸起的齿极，这种形式也称为双凸极结构。
在定子齿极上绕有线圈（定子绕组），是向电机提供工作磁场的励磁绕组。
定子铁芯上有励磁绕组
在转子上没有线圈，这是磁阻电机的主要特点。
在讲电动机工作原理时常用通电导线在磁场中受力来解释电动机旋转的道理，但磁阻电机转子上没有线圈，也无“鼠笼”，那是靠什么力推动转子转动呢？磁阻电动机则是利用磁阻最小原理，也就是磁通总是沿磁阻最小的路径闭合，利用齿极间的吸引
力拉动转子旋转。
三相6/4结构工作原理
下面通过图示来说明转子的工作原理，下面是磁阻电动机的正视图，定子六个齿极上绕有线圈，径向相对的两个线圈连接在一起（标有紫色圆点的线端连接在一起），组成一“相”，该电机有3相，结合定子与转子的极数就称该电机为三相6/4结构。
在下图标注的A相、B相、C相线圈仅为后面分析磁路带来方便，并不是连接普通的三相交流电。
磁阻电机励磁绕组分布图
在下面有一组磁阻电动机运转原理动画的截图，从中我们将看到磁阻电动机是如何转动起来的。
A 相、B相、C相线圈由开关控制电流通断，图中红色的线圈是通电线圈，黄色的线圈没有电流通过；通过定子与转子的深蓝色线是磁力线；约定转子启动前的转角为0度。
从左面图起，A相线圈接通电源产生磁通，磁力线从最近的转子齿极通过转子铁芯，磁力线可看成极有弹力的线，在磁力的牵引下转子开始异时针转动；中间图是转子转了10度的图，右面图是转到20度的图，磁力一直牵引转子转到30度为止，到了30度转子不再转动，此时磁路最短。
磁阻电机工作原理示意图-1
为了使转子继续转动，在转子转到30度前已切断A相电源在30度时接通B相电源，磁通从最近的转子齿极通过转子铁芯，见下左图，于是转子继续转动。
中间图是转子转到40度的图，右面图是转到50度的图，磁力一直牵引转子转到60度为止。
磁阻电机工作原理示意图-2
在转子转到60度前切断B相电源在60度时接通C相电源，磁通从最近的转子齿极通过转子铁芯，见下左图。
转子继续转动，中间图是转子转到70度的图，右面图是转到80度的图，磁力一直牵引转子转到90度为止。
磁阻电机工作原理示意图-3
当转子转到90度前切断C相电源，转子在90度的状态与前面0度开始时一样，重复前面过程，接通A相电源，转子继续转动，这样不停的重复下去，转子就会不停的旋转。
这就是磁阻电动机的工作原理。
由于是运用了利用磁阻最小原理，故称为磁阻电动机；又由于电机磁场并非由正弦波交流电产生，其线圈电流通断、磁通状态直接受开关控制，故称为开关磁阻电动机。
功率变换器
功率变换器是开关磁阻电动机的电源接口，通过开关晶体管向线圈供电，下面就是三相线圈与开关晶体管的连接示意图，BG1、BG2、BG3是三个开关晶体管，分别控制三相线圈A、B、C的电流通断，三极管旁边并联的二极管是用来续流的。
功率变换器与三相线圈连接示意图
由于电机靠磁阻工作，跟磁通方向无关，即跟电流方向无关，故在上面运行图中没有标明磁力线的方向。
A、B、C各相线圈轮流通电视乎简单，实际情况要复杂些，线圈切断电源后产生的自感电流不会立即消失，要提前关断电源进行续流；为加大力矩相邻相线圈有电流的时间会有部分重合；调节电动机的转速、转矩也要调整开关时间，各相线圈开通与关断时间与转子定子间的相对位置直接相关，故电机还装有转子位置检测装置为准时开关各相线圈电流提供依据，何相线圈何时通断必须根据转子转到的位置与控制参数决定，这些都需要控制器对功率变换器进行控制，控制器由微处理器（单片机）与接口电路组成。
