石油钻井中交流变频电动机及其控制系统的应用
石油钻机驱动变频器控制系统分析
石油钻机驱动变频器控制系统分析摘要：本文首先简要阐述了石油钻机驱动变频器控制系统的应用功能和作用、石油钻机驱动变频器控制系统电磁兼容规范设计以及设计要点，旨在基于现有的钻井装备水平，不断强化石油钻机驱动变频器控制系统应用效能，更好地满足石油钻井的工作需要。
关键词：石油钻机；驱动变频器；控制系统引言：钻井作业期间，基于工艺要求，灵活操作钻机，使得各个零部件都能够稳定发挥作用，达成协调、可靠的作用效果，达成钻机作业基本工作要求。
在石油钻井期间，钻机驱动变频器控制系统是保证各项工作顺利展开的必要准备，也是整套机组的中枢神经系统，加强系统分析，也能够为后续钻井作业提供技术安全保障。
一、石油钻机驱动变频器控制系统的应用功能和作用过去，主要采用柴油机动力系统，柴油机动力系统自身能耗高、排放高，在操作期间还会形成大量噪音，需要不断加强技术改造，提高应用效能。
为了更好地贯彻能源减排的工作要求，许多技术人员都开始不断推进石油钻机动力系统改造工作。
在钻井作业期间，应用石油钻机电控调速系统，始终将安全要素摆在重要位置，确保石油钻机驱动变频器控制系统的稳定运行，也是保障后续各项工作顺利展开的基础。
石油钻机驱动变频器控制系统需要具备以下基础功能：首先，控制过程可靠稳定。
其次，操作期间，尽可能保证系统使用方便简单，如果石油钻机驱动变频器控制系统操作难度过高，则不适应大规模的普及推广，简单的操作设置，则能够便于后续进行工程作业。
对于系统中的各种零部件，则需要尽可能简化安装环节，如果出现系统部件损坏问题，元件维修和更换也能够更加容易。
与此同时，采用石油钻机驱动变频器控制系统在钻井作业中，则需要做好井架、动力机、钻井绞车等装置的管控工作。
通过石油钻机驱动变频器控制系统，不仅能够完成A形并架、推开支架的整体提升和控制，还可以启动或停止钻井泵、钻井绞车等各种机械装置[1]。
二、石油钻机驱动变频器控制系统电磁兼容规范设计（一）电磁兼容规范区域原则事实上，当处于电磁环境作用中，应用石油钻机驱动变频器控制系统能够起到理想的作用效果，而且也很少会对作业环境造成干扰，电磁故障发生的可能性也会相应降低。
交流变频电动机及其控制系统在石油钻井中的应用
交流变频电动机及其控制系统在石油钻井中的应用【摘要】交流变频电动机是国外20世纪90年代新发展起来的一种先进的电动钻机。
90年代后期，我国的科技人员和有关单位将交流变频调速技术应用于石油钻采设备，尤其是电驱动钻机，成为当今最受青昧的钻机。
交流变频电动机与机械钻机和直流钻机相比，它采用了交流变频调速技术，能够适应钻井工艺的要求，简化了钻机的机械结构，减轻了维护保养工作，提高了安全型、可靠性和移运性。
交流变频绞车体积小、质量轻、故障少、维护方便；调速范围宽，可实现无级调速，对提高钻井实效、优化钻井工艺等十分有利。
【关键词】交流变频电动机控制系统研究1 交流变频电动钻机的介绍1.1 转盘独立电驱动钻机转盘独立电驱动钻机就是转盘采用交流变频电动机单独驱动，绞车和钻井泵采用机械统一驱动的钻机。
该型钻机采用多台柴油机通过液力变矩器或液力耦合器输出动力，然后经过链条并车，分别驱动绞车和钻井泵；转盘由1台交流变频电机通过齿轮或链条减速传动；绞车配辅助驱动装置，可实现自动送钻功能。
其特点是转盘转速能够根据钻井工艺的需要来调节，不受钻井泵冲次的制约，同时，具备数控恒钻压自动送钻功能，实现以接近机械钻机的价格，获得交流变频电动钻机的优越性能。
1.2 机电复合驱动钻机机电复合驱动钻机是转盘在采用电机独立驱动的基础上，绞车采用交流变频电机驱动，而钻井泵仍然采用机械驱动。
该方案主要应用在钻深5000m以下的钻机上。
2～3台柴油机通过皮带并车驱动钻井泵，同时，还可驱动1台节能发电机。
该型钻机能够实现交流变频电动机的主要功能，而价格只有全交流变频电动钻机的60%～70%，同时，具有良好的运行经济性。
1.3 全交流变频电动钻机全交流变频电动钻机的绞车、转盘、钻井泵均采用交流变频电机驱动。
其转盘传动主要有电机直接驱动和电机加减速箱驱动2种方式。
绞车通常采用2台电机通过二级齿轮减速箱驱动，并配辅助驱动装置，也有采用一级齿轮减速箱方案的。
交流变频电机自动送钻系统的原理和应用
交流变频电机自动送钻系统的原理和应用频道:电机发布时间:2008-06-271 自动送钻系统的发展及原理1.1 变频电机自动送钻系统的发展中国的石油钻机技术由仿制前苏联的机械皮带传动钻机到自行研制的大庆I型,II型钻机经历了几十年的时间。
在这个时期, 工人的劳动强度特别大, 工作危险性高。
20世纪80年代开始出现电动钻机, 特别是变频技术、PLC技术、微电脑技术、工业自动化等先进技术的发展, 大大提高了石油钻机的自动化水平。
在这种环境下, 通过许多钻机技术人员、电控技术人员、钻机操作人员的共同努力, 自动送钻机技术得到了长足的进步, 为钻机实现自动化、智能化打下了坚实的基础。
纵观世界各国的自动送钻系统, 按控制系统主传动方式可以分为机械式、气动式、液动式、电动式和计算机式, 其中计算机式由于具有软件编程的灵活性, 控制算法可优化选择, 能不断提高控制品质特点, 成为自动送钻技术发展的新热点。
按控制钻进参数可分为恒钻压控制、恒钻速控制、恒扭矩控制、钻压与钻速乘积值控制, 其中以恒钻压控制应用最为广泛。
1.2 原理1.2.1 主电机自动送钻系统主电机自动送钻系统组成如图1131。
在钻井过程中, 钻压变化信号通过死绳作用于压力变送器转换成电压信号, 经过A/D采样后, 膜式传感器输出液压变化信号, 液压变化信号再通过选择单元进行判断, 正常范围内压力信号的采样值与钻压给定值进行比较运算, 输出控制量通过D/A转换, 将数字信号转换成模拟信号, 再用该信号控制变频调速单元, 输出可变的频率电压信号来控制绞车主电动机的转速。
主电动机转速的变化通过减速机构和纹车筒等传动装置最终控制大钩下放快慢, 完成恒钻压闭环控制。
如果由A/D采样后的钻压信号经选择单元后为异常钻压信号, 则由选择单元自动给定一个下放速度, 直接输人到速度控制单元进行恒转速控制, 直到钻压重新恢复正常。
该系统增设了测速码器构成的局部反馈回路, 将反映绞车主电动机转速的脉冲信号反馈到速度控制单元的输人端因为钻压控制单元(或速度给定单元)信号与速度反馈信号极性相反, 故此回路为负反馈回路。
交流变频调速系统在石油钻机上的应用研究
中图分 类号 ：Ｅ ２ Ｔ ９４
在 电驱动控制领域 中， 现代控制理论与微 电子 １ １ 控 制对 象 ．
计算机技术 的完美结合开发出了交 流矢量控制变频 交流电驱动钻机控制系统多以鼠笼型异步 电动 调速技术。它是电动机理论、 矢量控制理论 、 计算机 机为控制对象 ， 对于进行高性能的调速控制 ， 需要以
第 ２ 卷 第 １ 期 ４ ８ ２０ ０ ８年 ９月
甘肃科技
Ｇａ ｓ ｃ ｅ ｃ ｎ ｅ ｈ ｏ ｎ ｕ Ｓ ｉｎ ｅａ ｄ Ｔ ｃ ｎ １
ｆ ２ Ⅳ０ １ ．４ ．８
ｓ ｐ ２ ０ ｅ． ０８
交流 变频 调 速 系统 在 石 油钻 机 上 的应 用研 究
张寒梅
（ 中国石化集 团胜利石油管理局 人 民防空办公室 ， 山东 东营 ２７０ ） ５００ 摘 要 ： 调速技术及其装置 已成为 新世纪 的 主流技 术和 主流产 品。讨论 了电驱 动石油 钻机 中典型应 用 的异 步 变频
电动机 Ｐ ＷＭ型 闭环 调速系统 ， 了叙 述其工作 原理 、 简要 系统基本组成 以及相应特点 。
同步 电动机也可以是异步 电动机 ， 因此按控制对象 程必须借助于高效计算机才能得以实现 。 可以分为交流同步电动机变频驱动系统和交流异步 １２ 转速一 转 矩特性 控 制 ． 电动机变频驱动系统两大类型 。 目前应用最多 ， 最广泛 的变频调速是交 一直 一 石油钻机 负载变化非 常大 ， 而调 速范 围很 宽。 为满足钻井工艺 的需要 ， 电驱动系统提 出了特殊 对
式集于调节 回路 （ 例如恒压频 比控制方 式 ＋矢量控
为此， 在交流变频 Ｐ ＷＭ驱动系统 中， 整个调速 制方式等） 成为多控制方式变频器 ， 可根据工艺要求 范围分成两个区段 ： 在基速（ 对应 ５ ｚ ６ ｚ 以 ０Ｈ 或 ０Ｈ ）

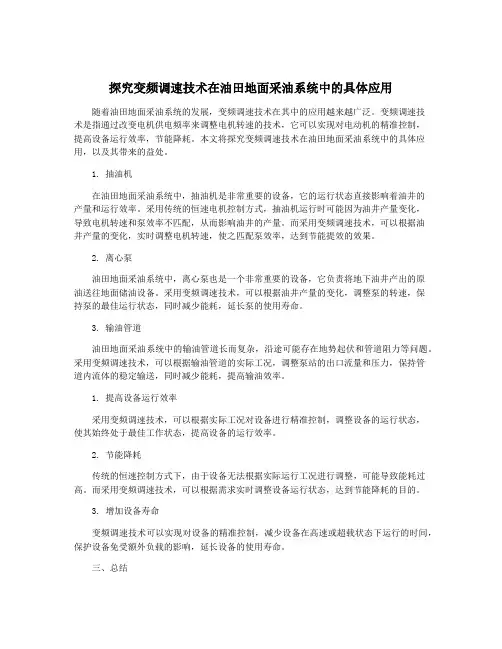

探究变频调速技术在油田地面采油系统中的具体应用
探究变频调速技术在油田地面采油系统中的具体应用随着油田地面采油系统的发展，变频调速技术在其中的应用越来越广泛。
变频调速技术是指通过改变电机供电频率来调整电机转速的技术，它可以实现对电动机的精准控制，提高设备运行效率，节能降耗。
本文将探究变频调速技术在油田地面采油系统中的具体应用，以及其带来的益处。
1. 抽油机在油田地面采油系统中，抽油机是非常重要的设备，它的运行状态直接影响着油井的产量和运行效率。
采用传统的恒速电机控制方式，抽油机运行时可能因为油井产量变化，导致电机转速和泵效率不匹配，从而影响油井的产量。
而采用变频调速技术，可以根据油井产量的变化，实时调整电机转速，使之匹配泵效率，达到节能提效的效果。
2. 离心泵油田地面采油系统中，离心泵也是一个非常重要的设备，它负责将地下油井产出的原油送往地面储油设备。
采用变频调速技术，可以根据油井产量的变化，调整泵的转速，保持泵的最佳运行状态，同时减少能耗，延长泵的使用寿命。
3. 输油管道油田地面采油系统中的输油管道长而复杂，沿途可能存在地势起伏和管道阻力等问题。
采用变频调速技术，可以根据输油管道的实际工况，调整泵站的出口流量和压力，保持管道内流体的稳定输送，同时减少能耗，提高输油效率。
1. 提高设备运行效率采用变频调速技术，可以根据实际工况对设备进行精准控制，调整设备的运行状态，使其始终处于最佳工作状态，提高设备的运行效率。
2. 节能降耗传统的恒速控制方式下，由于设备无法根据实际运行工况进行调整，可能导致能耗过高。
而采用变频调速技术，可以根据需求实时调整设备运行状态，达到节能降耗的目的。
3. 增加设备寿命变频调速技术可以实现对设备的精准控制，减少设备在高速或超载状态下运行的时间，保护设备免受额外负载的影响，延长设备的使用寿命。
三、总结变频调速技术在油田地面采油系统中的应用具有非常重要的意义。
它可以提高设备运行效率，节能降耗，增加设备寿命，提高生产效率。
随着油田地面采油系统的不断发展，变频调速技术的应用将会进一步扩大，为油田地面采油系统的稳定运行和高效生产提供更加可靠的技术支持。
交流变频控制系统在海洋石油修井机的应用
石油化工2019·0450Chenmical Intermediate当代化工研究交流变频控制系统在海洋石油修井机的应用＊王 钊（中海石油（中国）有限公司湛江分公司 广东 524057）摘要：本文系统地介绍了交流变频控制系统在中海油南海西部涠洲11-1N平台修井机上的应用，介绍了修井机交流变频控制系统的主要特点、设计思路和方法。
该系统在使用过程中，与以往的柴油机驱动系统对比，充分显示出其在修井机控制方面的优势，对其他平台的修井机的控制系统的设计和应用有很好的借鉴意义。
关键词：交流变频控制系统；海洋石油修井机；变频器；PLC中图分类号：T 文献标识码：AApplication of AC Variable Frequency Control System in Offshore Oil Workover RigWang Zhao(CNOOC (China) CO., LTD. Zhanjiang Branch, Guangdong, 524057)Abstract ：This paper systematically introduces the application of AC variable frequency control system in the workover machine of Weizhou11-1N platform in the South China Sea, CNOOC, and introduces the main features, design ideas and methods of the AC frequency conversion control system of the workover rig. Compared with the previous diesel engine drive system, the system fully demonstrates its advantages in the control of the workover rig, and has a good reference for the design and application of the control system of the workover rig of other platforms.Key words ：AC frequency conversion control system ；offshore oil workover rig ；frequency converter ；PLC1.引言长期以来，海洋修井机大多采用柴油机驱动。
变频器在石油开采中的应用
变频器在石油开采中的应用在石油开采行业中，变频器是一种非常重要的设备，其应用广泛且具有显著的效果。
本文将介绍变频器在石油开采中的应用，并探讨其在提高采油效率、降低能耗、保护设备等方面的优势。
一、变频器简介变频器，又称变频调速器，是一种能将电能转换成可调频率的电子设备。
它可以通过调整电源的频率实现电机的调速运行，从而实现对石油开采设备的精确控制。
二、提高采油效率1. 高效控制变频器可根据实际需要精确控制石油开采设备的工作速度和转矩，以适应地下油藏的不同工况。
通过调整驱动电机的转速，能够实现对抽油机、搅拌机等设备的精准控制，从而最大限度地提高采油效率。
2. 减少停机时间传统的固定频率供电方式下，石油开采设备在启动和停止过程中可能需要耗费较长的时间，导致生产效率下降。
而变频器可以实现快速启动和停机，减少了设备的停机时间，提高了生产效率。
三、降低能耗1. 节能降耗传统的石油开采设备通常采用固定频率供电，无法根据实际需求进行调整，造成能耗的浪费。
而变频器可以根据设备负载和工作需要实时调整供电频率，使电机运行在高效工作区间，从而达到节能降耗的效果。
2. 降低电网负荷石油开采设备经常需要启动过程中瞬时电流较大，会给电网带来冲击。
而变频器可以通过软启动功能，使设备在启动时电流平稳地逐渐增加，减轻了电网的负荷，降低了对电网的影响。
四、保护设备1. 减少设备损耗传统的石油开采设备在启动和停止过程中容易产生冲击和损耗。
而变频器通过软启动和停机功能，使设备启停过程更加平稳，减少了设备的冲击和损耗，延长了设备的使用寿命。
2. 预警功能现代的变频器通常具备故障诊断和预警功能，能够实时监测设备状态，一旦发现故障，及时进行报警和保护，避免了故障进一步扩大，保护了设备的安全运行。
五、结语变频器在石油开采行业中具有广泛的应用前景。
通过提高采油效率、降低能耗和保护设备等方面的优势，变频器能够为石油开采企业带来显著的经济和环境效益。
在未来的发展中，我们有理由相信变频器将会在石油开采中扮演越来越重要的角色。
变频器在石油钻机中的应用
变频器在石油钻机中的应用随着石油工业的发展，对石油钻机的要求也越来越高。
作为石油钻机的核心设备之一，变频器在提高石油钻机性能和效率方面发挥着重要的作用。
本文将探讨变频器在石油钻机中的应用，并对其优势进行分析。
一、变频器概述变频器是指一个可以通过改变电源频率来控制输出电压和频率的装置。
它可以将直流电转换为可调的交流电，使电动机的转速和负载产生可调的变化，从而满足不同工况下的需求。
目前，变频器已被广泛应用于石油钻机等工业领域。
二、变频器在石油钻机中的应用1. 提高钻机的效率变频器可以根据石油钻机工作需求实时调整电机的转速和负载情况，从而使钻机在不同井深和地层情况下始终处于最佳工况。
凭借其精确的控制能力，变频器可以实现钻机的高速、低速切换和无级变速，使钻机钻进速度更稳定、效率更高。
2. 降低设备维护成本由于石油钻机作业条件的复杂性，电机往往需要具备运行在不同频率下的能力。
传统的发电机系统需要频繁更换传动皮带或变速器，费时费力且容易出现故障。
而变频器可以通过改变输入电流频率来实现无级变速，无需更换传动部件，大大降低了设备的维护成本。
3. 提升设备的可靠性变频器具有实时监测和保护功能，可以有效监控石油钻机的电机转速、转矩、电流等参数，一旦出现异常情况，如电流过大、温度过高等，变频器可以及时对电机进行保护，避免设备的损坏或事故的发生，提高了设备的可靠性和安全性。
4. 节能减排石油钻机作为高能耗设备，能源消耗一直是其面临的挑战之一。
而变频器的应用可以使钻机的电机在不同负载下自动调节功率，避免了空转和满载运行时的能源浪费。
通过节能减排，石油钻机的运行成本得到有效控制，同时对环境也起到了积极的保护作用。
三、变频器应用的案例分析以某石油公司的一台钻机为例，该钻机使用变频器控制主驱动电机的转速。
经过实际应用表明，变频器的应用使钻机的钻进速度提高了20%，操作更加灵活和精确。
同时，由于变频器的智能保护功能，钻机的运行稳定性和可靠性得到了极大的提升。
自动控制系统在石油钻采中的应用
自动控制系统在石油钻采中的应用石油是世界经济发展的重要能源之一，其开采和生产需要高度的技术支持和自动化控制系统的应用。
自动控制系统在石油钻采中发挥着至关重要的作用，提高了生产效率，降低了生产成本，保证了安全生产。
本文将探讨自动控制系统在石油钻采中的应用，并介绍其中的关键技术和优势。
1. 自动控制系统在石油钻井过程中的应用石油钻井是石油开采的关键环节之一，传统的钻井方式需要大量的人工操作，效率低下且存在一定的安全隐患。
自动控制系统的引入，使得钻井过程变得更加自动化和智能化。
自动控制系统可以实时监测井口的各项参数，如井深、井压、钻速等，并根据设定的钻井方案进行自动调节。
通过自动控制系统，可以提高钻井速度，降低事故风险，减少人力成本。
2. 自动控制系统在石油采油过程中的应用石油采油是石油生产的核心环节，传统的采油方式通常需要依赖人工操作。
自动控制系统的应用，使得石油采油过程更加高效和安全。
自动控制系统可以实现对油井的精确控制，自动调节采油参数，如油压、水压、注水量等。
通过自动控制系统，可以实时监测井口数据，优化油井的生产方式，提高采油效率和产油量。
3. 自动控制系统在石油仓储和运输过程中的应用石油的仓储和运输环节同样需要自动控制系统的应用。
自动控制系统可以实现石油储罐的自动控制和监测，确保储罐内油品的安全储存。
同时，自动控制系统还可以对石油管道的运输过程进行智能化管理，实现对压力、流量等参数的实时监测和调节。
通过自动控制系统，可以有效防止石油泄漏和事故发生，确保石油运输过程的安全与稳定。
4. 自动控制系统的关键技术和优势自动控制系统在石油钻采中的应用离不开一些关键技术的支持。
其中，传感器技术是自动控制系统的基础，通过传感器可以实时获取井口和管道等环境参数的数据，为系统的自动调节提供准确的依据。
此外，自动控制系统还依赖于计算机技术和通信技术，通过计算机控制和远程监测，实现对钻采系统的智能化管理。
自动控制系统在石油钻采中的应用具有以下优势。
变频器在石油钻井中的应用
变频器在石油钻井中的应用随着油气勘探技术的不断提高，石油钻井行业正经历着一场数字化革命。
数字化改造将石油钻井的生产效率提高了数倍，同时也改变了传统的油井工艺。
变频器技术是数字化革命中的一个重要组成部分，已经在石油钻井行业找到了广泛的应用。
本文将介绍变频器在石油钻井中的应用，探讨变频器技术对石油钻井行业的推动作用。
一、变频器的基本原理变频器是一种电子设备，可以将电能转化成特定频率和电压的交流电。
变频器要完成这个功能需要通过一个输出变压器来控制输出电压，同时需要一个控制器来控制输出频率。
变频器的输出频率可以非常精准地控制在特定范围内，这使得它可以用于电动设备的控制中。
二、变频器在石油钻井中的应用石油钻井行业是一个典型的高负载、高功率应用场景，传统的控制方式通常是直接控制旋转电机的电压，以调节电机的转速。
但这种方式对于变速需要非常精准的场合来说效果并不好。
并且，这种方式还存在能源浪费的问题。
近年来，越来越多的油田开始采用变频器技术，通过精准控制电机的转速来提高生产效率。
具体来说，变频器技术在以下方面发挥了重要作用：1.控制钻机的转速和转矩，提高生产效率：钻机的液压泵、泵底马达、回转马达等设备都需要电机驱动，这些设备的运行状态对钻井效率有很大的影响。
通过运用变频器控制电机的转速和转矩，可以实现对钻机的精准控制，提高钻井效率。
2.优化系统能耗，降低运行成本：钻机生产效率的提高也意味着能源消耗的增加，如何在保证生产效率的同时降低能源成本成为了一个难题。
通过变频器技术，可以根据设备的实际运行状态实时调整电机的转速，降低不必要的能源浪费，从而降低生产成本。
3.保障设备安全：高负载、高功率的应用场合，需要保证设备运行的安全。
运用变频器技术可以实现多重保护措施，如过电流保护、电机过温保护等功能，保证设备的安全稳定运行。
三、变频器技术的市场前景随着石油钻井领域数字化转型的深入推进，变频器技术在钻井行业中的应用前景将越来越广阔。
探究变频调速技术在油田地面采油系统中的具体应用
探究变频调速技术在油田地面采油系统中的具体应用1. 引言1.1 背景介绍变频调速技术是指根据负载的变化来调节电机运行电平，从而实现电机转速的控制，进而达到节能、提高设备运行稳定性的目的。
在油田地面采油系统中，应用变频调速技术可以实现油泵、离心机等设备的调速控制，提高系统的运行效率和稳定性，减少能耗，降低生产成本，提高生产效率，从而在油田采油过程中发挥着重要的作用。
本文将深入探讨变频调速技术在油田地面采油系统中的具体应用，分析其优点和在提高系统效率、减少能耗、提高设备运行稳定性等方面的作用，进一步探讨其在油田地面采油系统中的重要性和未来发展趋势。
1.2 研究意义探究变频调速技术在油田地面采油系统中的具体应用，不仅具有重要的理论意义，还具有重要的应用价值。
通过深入研究，可以更好地发挥这一技术在油田生产中的作用，提高油田的生产效率和经济效益，推动油田产业的可持续发展。
1.3 研究目的研究目的是通过深入探究变频调速技术在油田地面采油系统中的具体应用，分析其对提高采油系统效率、减少能耗、提高设备运行稳定性等方面的作用。
通过研究，我们旨在全面了解变频调速技术在油田产业中的重要性和实际应用效果，为油田地面采油系统的升级改造提供技术支持和指导。
我们还希望通过本研究为未来油田地面采油系统的发展趋势提出建议和展望，推动油田产业向智能化、高效化、节能环保化的方向发展。
通过研究目的的明确定位，我们将更深入地探讨变频调速技术在油田地面采油系统中的实际应用效果，并为相关领域的研究和实践提供有益参考和指导。
2. 正文2.1 变频调速技术原理变频调速技术原理是指通过改变电机的输入频率，来实现对电机转速的调节。
其原理主要基于磁场与电流的关系，即通过改变电机输入的频率，进而改变电机磁场的频率，从而影响电机的转速。
变频调速技术的基本原理是通过变频器将电源交流变成可调频的交流电源，再经过变压器、整流器、滤波器等电路将电源电压调整为满足电机要求的电压、频率，最终控制电机的转速。
油井群控变频互馈系统效率集中控制技术的研究及应用
石油石化节能
1
杨孝刚等：油井群控变频互馈系统效率集中控制技术的研究及应用 第 9 卷第 3 期 （2019-03）
供电控制特点，结合油井实际工况需求，通过动力 源与变频互馈控制柜关键单元的供用电及控制设 计，实现了与传统供电控制系统兼容的低成本油井 变频互馈节能供电控制系统。在此基础上，开发了 油井电动机的本地及远程自动控制，实现了数字化 群控功能。通过辽河油田的试验监测，在可靠安全 运行前提下，节能效果显著。
通过油井群控变频互馈节能控制系统安装在井 场，是整个油田节能改造的关键设备，利用群控变 频及公共直流母线技术，实现各油井能量的互馈共 享，有效解决电压泵升问题，对油田节能降耗具有 重要意义。该系统在油田实际应用和节能改造过程 中亟待解决的问题是：油井供电线路普遍较长，导 致直流输电回路投资成本较高，限制了系统的推广 应用；交直流不同供电方式判别、转换的安全问题 只是通过严格的操作规则来保证，不能异地自动判 别转换。
国内外学者已设计研发了大量代表性节能产品 及节能方案 ， [4-5] 并取得了显著效果。在抽油机节能 控制研究方面先后出现了功率因数补偿器、软启动 器、调速电动机、变频调速装置、双功率电动机、 Y/△ 切 换 装 置 、 可 控 硅 调 压 装 置 及 间 抽 控 制 器 (自 动控制供液不足油井的启停)等技术。公认效果最 好的是变频调速，采用变频调速的优点是：可根据 油井的实际供液能力，动态调整抽取速度，既节约 电能，又提高油井的采收率；可提高电动机功率因 数，减轻电网及变压器的负担，降低线损；可避免 电动机、变速箱、抽油机等过大机械冲击，大幅延 长了泵及有关设备的寿命。变频调速技术在油田应 用中的主要问题是当电动机处于（IGBT） 并联的 续流二极管的整流作用，反馈到直流母线，对滤波 电容器充电而使直流母线电压升高，产生“泵升电 压 ”， 直 流 母 线 电 压 过 高 时 将 会 对 滤 波 电 容 器 和 功 率开关器件构成威胁。
变频器在石油钻井中应用的常见问题及对策
变频器在石油钻井中应用的常见问题及对策【摘要】本文概述了石油钻井中应用的变频器的工作原理及应用范围，同时列举了目前国内钻井中应用的变频器的常见问题，并提出了具体的解决对策。
【关键词】变频器石油钻井常见问题对策众所周知，一台石油钻机包含八大系统，分别为：旋转系统、起升系统、钻井液循环系统、控制系统、传动系统、钻机底座系统、动力驱动系统和钻机辅助系统。
而变频器在这些系统均有所应用。
变频器的调速技术又有高精度、小体积、高效率和宽范围等众多特点而得到了广泛的应用。
1 石油钻井中应用的变频器工作原理普通变频器主要包括功率柜、变压器柜和控制柜三部分。
而石油钻机用变频器主要是四部分组成：变频柜、制动单元、进线开关柜和远程系统。
变频器的工作原理：当钻机通过变频调速时，根据流体力学理论克制，轴功率转数的立方成正比，在效率一定时，流量减少，则转速按比例下降，由此轴输出功率成立方关系下降。
因此，当以及流量减少时，可适当调节变频器的输出功率，从而使得电机转速下降，故此电动机的输出功率以转速的三次方关系大幅度下降，最终达到节能环保的目的。
同时，变频器所特有的软启动功能因为使启动电流从零开始，并且最大电流不超过额定电流，从而也就解决了供电要求同时减轻了对电网的冲击，延长了各设备的使用寿命，节约了设备维修保养成本，进一步提高了钻机的效率。
不仅如此，变频器还拥有众多的优点，例如：当石油钻机钻井突遇堵井时，变频器可以及时断开电路保护电机，避免钻头因扭力过大而扭断；变频器还可以增加电网的有用功功率，这主要是因为其内部装有滤波电容，从而有效地减少无用功。
因此，不难看出，钻机中因加入了变频器这一组件后，不仅环保高效，更是大大节省了能源。
据权威报告显示，变频器的使用使石油系统平均节能38%。
2 目前变频器在石油钻井中应用的常见问题及解决对策2.1 石油钻机线槽的相互干扰。
石油钻机上有两类线路模拟信号线路和数字量控制线。
这两类线材应保持间隔10公分以上，才能防止其相互干扰。
石油钻机电控系统-plc以及变频器
目录
• 引言 • PLC技术概述 • 变频器技术概述 • PLC与变频器的结合应用 • 系统维护与故障排除 • 案例分析
01 引言
石油钻机概述
石油钻机是用于钻探石油和天然气的 机械设备，由多个复杂系统组成，包 括起升系统、旋转系统、循环系统、 传动系统等。
石油钻机的工作环境恶劣，要求设备 具有高可靠性、稳定性和安全性。
变频器在石油钻机中的应用
总结词
变频器在石油钻机中主要用于电机调速和节 能控制，提高钻井效率，降低能耗。
详细描述
在石油钻机中，变频器主要用于控制电机的 调速。通过调节电机电源的频率和电压，可 以实现电机的无级调速，从而精确控制钻头 的转速和钻压。这有助于提高钻井效率，降 低能耗，减少钻井事故的发生。此外，变频 器还具有节能功能，可以根据实际需要调整
03 变频器技术概述
变频器的定义与特点
总结词
变频器是一种能够改变电机输入电源频率的设备，具有调速、节能、软启动、三相不平衡、过流保护等功能。
详细描述
变频器通过改变电机输入电源的频率，实现对电机转速的精确控制。由于电机转速与电源频率成正比，因此通过 调节电源频率可以平滑地改变电机转速，实现无级调速。此外，变频器还具有节能、软启动、三相不平衡、过流 保护等功能，广泛应用于各种电机控制领域。
特点
可靠性高、抗干扰能力强、编程简单 易学、维护方便、适应性强等。
PLC的基本结构和工作原理
基本结构
PLC主要由中央处理器（CPU）、存储器、输入输出接口、电源等部分组成。
工作原理
PLC通过扫描输入接口获取外部信号，根据用户编写的程序进行逻辑运算和数据 处理，再通过输出接口控制外部设备。
探究变频调速技术在油田地面采油系统中的具体应用
探究变频调速技术在油田地面采油系统中的具体应用随着油田开发技术的不断发展，变频调速技术在油田地面采油系统中已经得到了广泛的应用。
变频调速技术是电气驱动技术中最先进的技术之一，其基本原理是通过改变电机的供电频率，从而改变电机转速，达到精确调控电机转速的目的。
在油田地面采油系统中，变频调速技术主要应用于泵驱动系统和混合输送系统两个方面。
一、泵驱动系统中的应用油田地面采油系统中最常用的泵驱动方式是电机直接驱动泵，而采用传统的定频调速方式，难以控制泵的运行状态，容易造成能源浪费和设备损坏。
因此，采用变频调速技术，能够实现泵的精确调速，提高整个系统的运行效率。
具体来讲，变频器可以实现以下几种工作方式：1.定速工作方式：在变频器中设置相应的频率，使电机输出恒定转速，使泵能够稳定运行，避免因泵速度波动而造成的能耗浪费和设备寿命缩短。
2.调速工作方式：根据采油系统的需要，通过变频器调节电机输出转速，调节流量量级，使泵在不同的流量工况下可以达到最佳运行状态，提高能耗利用率和降低设备运行噪声。
3.定压工作方式：通过变频器对电机输出电压、频率调节，控制出口压力，达到泵的定压运行，降低设备运行噪声，减少机械磨损，提高设备寿命。
总之，变频调速技术在泵驱动系统中的应用，可以大大提高油田地面采油系统的整体运行效率，更加精细的控制泵的运行状态，使系统能够达到更好的采油效果。
混合输送系统是油田地面采油系统中另一个重要的组成部分，其应用场合一般是在采油井中将油、水、气一同送至地面处理设备进行处理。
由于混合液的性质复杂，提交地面处理设备时需要满足一定的流量和压力要求，对此，传统的运行方式难以做到精准控制，会造成能源浪费和混合液质量不稳定的问题。
变频调速技术在混合输送系统中的应用，主要是通过变频器精确控制电机的运行状态，按照设备需要的流量和压力输出混合液体，从而实现对混合输送系统的压力、流量等参数的精细控制。
具体来讲，变频调速技术在混合输送系统中的应用主要体现在以下几个方面：1.控制混合液的流量：通过变频器调节电机的转速，达到设定的流量要求，保证混合液的流量和稳定性。
探究变频器技术在石油钻机中的应用
探究变频器技术在石油钻机中的应用摘要：本文首先对变频器技术进行简单介绍，了解变频技术的基本情况，重点分析石油钻机的组成结构及具体用途，在此基础上深入研究变频器在石油钻机中的具体应用。
希望通过本文的研究能够更加全面的掌握变频器技术及石油钻机的使用，也为后期更好的发挥变频器技术在使用钻机中的作用提供参考。
关键词：变频器技术；石油钻机；钻探工程1、前言经济社会的不断发展对石油能源供应提出了更高的要求，近年来随着经济技术的不断投入，我国的石油钻机研发制造以及产品开发能力得到了较大的提高，尤其是变频器技术在石油钻机中的广泛使用，有效提高了石油机械的开发设计能力，促进石油机械综合功能的提高，进而使得我国石油工业取得较大的发展。
可以说在新的发展阶段，变频器技术在石油钻机中的使用将直接决定未来石油行业的发展。
因此在现阶段加强对于变频器技术在石油钻机中应用的研究具有重要的现实意义，能够全面掌握变频器技术以及石油钻机结构，从而制定更加科学合理的方案，利用变频器技术实现更高的钻机功能，有效提高石油钻探能力，促进石油行业良好发展。
2、变频器技术概述变频器技术的核心设备就是变频器，这是一种控制交流变频电机的控制设备，能够利用变频器内的电力半导体器件的通断实现对于工频电源的转换，进而形成一种不同的频率，而主要的技术就是对电源频率的改变。
目前在国内各领域使用的变频器主要可以分为电压型和电流型两种，主要的区别是应用于电压源和电流源。
而两者直流回路中的滤波也有一定的区别，前者是将电容作为滤波，后者则是将电感作为滤波。
3、石油钻机组成及用途在石油开采的过程中，确定钻眼位置以后，一般都是利用石油钻机带动相应钻具对从地表到油气层的土壤、岩石等障碍物进行破碎工作，同时不断向地下钻进。
在石油钻机工作一段时间，达到预定的位置，钻出标准深度的石油井眼后，再将采油机或者采气机下放到油气层进行开采。
可以说石油钻机的钻井工作是一切石油开采现场作业的基础。
论变频器在石油钻井中应用常见问题及对策
其中，针对1200kW/600V变流器的情况来说，逆变电路往往都是借助于网点箝位NPC、电平电路等情况，能满足输出较高的电压情况，还能有助于实现谐波电压变化率的有效降低。
3变频器在石油钻井中应用中的常见问题及解决方法
3.1特殊环境下的短路问题
如果工况环境比较恶劣，这样就应重视短路事故的情况。比如，如果在海拔位置很高的区域，或者昼夜温差较大的沙漠地区，这些都容易出现凝结而造成短路。因此，一定要配置相关的空调设备，来有效改善变频器的工况，并进行相关的通风处理，以便维系好变频器的正常化运行。另外，还应重视结合实际情况，提升检测的频率，满足常温的工况要求，不断满足变频器的正常化安全运行要求。
3.4变频器在内部环境影响下的问题
结合钻井行业的发展实际情况来看，肯定往往都面临着较为恶劣的自然环境，钻机的变频器往往都是要求在较为极端的工况下运行，不可避免会受到液体、腐蚀性气体以及粉尘等方面的影响，这些自然环境则会造成内部电路的短路、绝缘以及老化等方面的问题。在上述基础上，则应重视变频器环境的分析，并结合实际来提出有效措施，合理优化周边的环境温度、干湿度的参数，保证设备能够在恒温恒压下工作的要求，这样方可有效延长变频器设备的工作寿命，符合钻井作业的实际需求。
论变频器在石油钻井中应用常见问题及对策
摘要：在分析了石油钻机专用变频器的主要技术性能，结合自身在石油钻井行业中的经验，多角度论述了变频器在石油钻井中应用中的常见问题及解决方法，最后探讨了钻井用变频器故障检修应该注意的问题，希望对于今后全面提升石油钻井设备管理水平有所帮助。
关键词：变频器，石油钻井，设备故障，解决措施
3.2石油钻机有两种类型的生产线
针对石油钻机中所存在的数字量控制线、模拟信号线来说，应保证其两种导线相距十厘米以上，防止出现相互干扰的问题。在进行设计石油钻机的情况下，合理化配置线路槽，实现扭曲或屏蔽模拟信号控制线，往往都是满足一端接地且进行悬挂处理。另外，在进行长距离输送的过程中，还应加强数字量控制线所涉及到的中间设备的传输问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油钻井中交流变频电动机及其控制系
统的应用
摘要：随着中国对石油能源需求的增加，石油开采的环境变得越来越复杂，
增加了石油开采的难度。
在石油开采过程中，交流变频电机的应用可以使石油开
采更加简单高效，因此有必要加强对交流变频电机的分析。
关键词：石油钻机；交流变频电机；控制设备；
被广泛应用于现代工业的交流变频电机，拥有无法被替代的优势，以该电机
为研究对象，以石油钻机为切入点，围绕电机和控制系统的应用，展开了系统而
深入的分析，内容涉及交流变频电机驱动的优点分析，交流变频电机控制系统分
析等方面，望能够给有关人员以启发，使交流变频电机所具有的积极作用在钻井
作业中得到充分发挥。
一、交流变频电动机
交流变频电动机是一种特殊的变频电动机，交流变频电动机在具体应用中与
一般变频电动机相比具有以下特点：（1）在设计中所使用的绝缘材料采用的为
抵抗变频器谐波突破的特殊材料，提高交变频电动机的性能。
（2）结构设计和
电磁设计与一般变频电机相比较特殊。
在石油钻井中应用交流变频电动机与直流
钻机和机械钻机相比，在钻井过程中，对交流变频调速技术进行合理应用，可以
很好的适应石油钻井在工艺上的具体要求，并且使钻机的机械结构得到了进简化，减少了对钻井机械的保养，使设备的可靠性和安全性得到进一步提高。
此外，交
流变频电动机还具有质量轻、体积小、故障少等诸多优点，因此在石油钻井中需
要加强对其的应用，提高石油钻井的工作效率。
二、交流变频电动机及其控制系统的应用
1.交流变频石油钻机。
（1）石油钻机钻进原理。
石油钻机用于石油或天然
气资源的钻采过程，运行过程中钻机带动钻具击碎岩石向下钻进，辅助完成地下
资源的开采。
现阶段，国内外石油开采中常用的钻井方式为旋转钻井，即将钻头
旋转击碎岩石，形成钻井结构。
然后利用钻杆将钻头探入到钻井底部，通过转盘
或驱动装置带动钻头及钻杆旋转，钻井泵向井内输送钻井液，并将井底碎石带回
到地面，再利用吊车等大型设备完成钻具安置。
（2）交流变频石油钻机。
传统
石油钻机采用机械驱动的方式，其存在诸多技术缺陷，如传动机与工作机之间能
量分配及运动转换困难、控制系统复杂、传递效率不高等。
为适应石油行业发展
需求，在此基础上研发出交流变频石油钻机，该钻机中融入交流变频电动机和自
动控制系统，钻进过程自动化程度及传动效果大幅度提高。
交流变频石油钻机主
体构成包括传动系统、控制系统、升降系统、动力系统、循环系统等多个系统模块。
其中，传动系统负责能量传递、分配以及运动状态的转换，如设备减速、变
速等。
控制系统借助总线技术，将数字化设备整合到同一系统当中，并在各个系
统间建立稳定的信息传输关系，方便控制中心实时获取钻机系统内各设备的运行
状态信息，通过信息监测，及时发展运行异常并开展故障诊断、处理工作。
升降
系统负责钻具、套管的下放和提升，以调整钻压、钻头等设备姿态，该系统主要
构成为井架、绞车等。
动力系统为交流变频电机的驱动系统，利用柴油发电机向
钻机提供运行动力。
循环系统负责钻井过程中的清洁工作，控制钻井液的泵送以
及井底碎石的清理，由钻井液泵、控制单元、各类管线构成。
（3）交流变频钻
机优化。
交流变频石油钻机设计过程中，可根据实际石油开采需求对钻机各项参
数进行调整。
以某型号超深井交流变频石油钻机的优化设计为例。
该型号钻机适
用于超深井的钻进工作，有效钻进深度达到9000m，能够满足石油、天然气、水
井等多种能源开采情境的需求。
该类型交流变频石油钻机的技术创新点如下：第一，创新性的使用全数字化的控制技术，在钻机系统内安装PLC控制器及可触摸
显示屏，将控制器与显示屏与各类仪器仪表设计为一体化结构，钻机运行过程中，系统可将井下作业情况以及钻机运行状态参数实时传输回地面，对钻进过程做全
程监控。
第二，使用模块化的设计方案，给系统预留了足够的升级、改造方案，
可结合具体钻进需求，对系统模块进行调整、组合，使得该钻机具备较广的适用
范围。
另外钻机结构设计上也充分重视便捷性，添加的设备模块数量非常有限，
结构排布清晰整齐，为钻机系统转移、搬运过程提供了极大便利。
同时，钻机系
统结构简化也使得维护保养能够便捷化开展。
第三，钻机绞车传动原理为单滚筒
齿轮传动，采用无级调速，其传动原理简单，故障率较低；使用液压盘刹车机构，辅助刹车则为电机能耗制动，利用计算机系统，可对制动扭矩做量化调整，使得
钻机控制过程更为精确。
绞车配备单独的电子送钻装置，可完成自动送钻。
第四，钻机司钻控制房单独设置，电、气、液的控制可一体化进行，同时融入可视化通
讯系统，利用PLC控制器，能够对钻井过程做全程监控。
另外，控制房还可提供
数据存储、报表打印等功能，便于开展各项管理活动。
钻机控制终端、仪器仪表
等均集中设置在司钻房内部，可控性较高。
第五，钻机净化系统也采用了集中化
设计理念，将净化设备集成安装，经实践验证，改造后的交流变频石油钻机循环
系统，在清洁能力方面显著提升。
随着交流变频石油钻机相关技术的进一步发展
及能源开发环境的复杂化，该类型钻机将在深井、超深井、海洋水井等石油勘探
中得到越来越频繁的应用，进一步提高石油资源开发技术能力。
2.交流变频电机控制系统。
（1）动力系统。
交流变频系统的动力电源由网
电或柴油发电机机组提供。
以600VAC/50Hz供电系统为例，发电机控制柜通过速
度控制模块、电压控制模块、信号检测模块等，控制柴油机转速、励磁电流，获
得600VAC、3φ、50Hz稳压稳频交流电源。
每台发电机控制柜都含有单独的同步
并网控制回路，处于在线运行状态的柴油发电机组，能够以具体工况为依据，自
动实现负载分配转移达到负载分配均衡，可以提高工作效率。
此外，发电系统还
有过频/欠频、过压/欠压、接地故障检测、功率限制等保护功能，充分保障了电
源的稳定性及可靠性。
（2）驱动系统。
驱动系统采用全数字矢量控制交流变频
调速装置，由整流单元将交流母排上的600VAC交流电转换成810VDC直流电，输
出到公共直流母排上，再由多台逆变单元将直流母排上的810VDC直流电转换成
电压0～600VAC、频率0～150Hz连续可调的交流电，采用一对一控制方式驱动交
流变频电动机。
驱动系统采用多传动变频调速装置，依负载需求，可配置不同数
量的整流及逆变单元，有很好的扩展性及适用性。
（3）能耗制动系统。
在下钻
作业中，游动系统的悬重通过滚筒拖动主电机反转，使主电机处于发电状态。
将
动能通转化为电能，电能通过变频器的制动单元及制动电阻转化为热能散发,使
钻具以设定的速度平稳安全地下放。
该技术的应用使盘刹仅作为游动系统的安全
驻车和紧急制动使用，并实现了绞车刹车系统的自动控制，可使操作平稳、安全、
可靠。
能耗制动系统用于绞车、转盘制动控制，在需要制动的工况下，自动投入
工作并产生能耗制动，实现绞车下钻速度平稳可调及钻具悬停。
（3）控制网络。
控制系统以PLC为控制核心，依托编码器及各种传感器对信号进行采集，通过现
场总线将数字化设备组成PROFIBUS-DP网络，实现变频器、智能远程司钻等控制
系统间的高速通讯。
上位工控机储存各个系统的运行状态并提供故障时的诊断报文。
IPC、PLC、现场数字传动级和司钻操作台通过PROFIBUS-DP网络连接，参数
双向传递，为钻井工程创建数字化、信息化、智能化的管理平台。
总之，随着油气开采难度的提升，传统的钻井装备无法满足钻井作业的要求，随着自动化技术、变频技术的不断进步，给钻井装备带来技术革新，电驱钻井技
术已经得到了普遍的认可。
交流变频电驱钻机在应用过程中，取得了满意的效果，具备很好的应用和推广前景，需要科研人员不断加强对交流变频技术研发力度，
制造出更好性能的电驱钻井产品。
参考文献：
[1]张萍.石油电动钻机驱动技术浅述.2020.
[2]李海英.浅谈石油钻井中交流变频电动机及其控制系统的应用.2022.。
