某110kV变电站主变差动保护动作分析及处理
110kV主变差动保护误动作事故分析
生 区外故 障时造成 差动 电流 大干定值引起误 动作。进 一步检查 电流 二次 回路，确定 事故原 因为并联接入 电流
互感器二次 回路 的过 电压保护器误动作对差动保护桥开关 Ｂ相 电流产生分流 。本次事故对变 电二次基建 、检修 、
运维等 电力生产环节具有一定警示作用。
关键词 ：主变差动保护 ；误 动作 ；过 电压保护器
方式如图 ｌ所示。
ｌ号 主变差 动保护型 号 为 ＳＡＴ３３，２０１６年 ３月
１．２ 跳 闸经 过
投运。变压器 连接组 别为 Ｙｄｌ １，电流回路采用 全星
２０１ ７年 ４月 ｌ １日 １ ９：０３：ｌ ８．６１ ８，该站 １号 主 形接 线方式 ，０３、Ｏ０、１ １开 关 的 ＴＡ回路 分别接 人
图 １事 故 前 的 运 行 方 式
１．１ 事故前运 行方式
检查站内其他保护装置时 ，发现同一时刻 １０ ｋＶ
某 １ ｌ０ ｋＶ变 电站 有 ２台主变 ，ｌ１０ ｋＶ高压 侧 景 苑线 ３６开 关发生过流 ｌ段保护 动作跳闸 ，故 障电
２回进 线 ，采用 单母 线分 段 内桥 式接 线 ，１０ ｋＶ低 流为 Ａ相 ８３ Ａ，Ｃ相 １３ Ａ，说明 ｌ号主变差动保护
Ｉ Ｂ相差动 电流为 ４．０ｌ Ａ，差流大于差动启动定值 影部分为动作区 ，，ｄ州 以上为差动速断保护动作区 ，
’ １ ８ Ａｏ
其他为 比率差动保护动作区 。
羞柑雹囊化 ２。『８年第３期总笫３７。期
■ ■ 柏 ：２０１７－１’ １ ｊ１ａ鼬
时 喜 ：咀 舶 Ｈ
△ｔ：瓤 明 ａ珥
中图分类号 ：ＴＭ７７４
电流 差 动 保护 由于 其 原理 简单 、动 作 可 靠 而
110kV变电站继电保护误动故障及处理措施
110kV变电站继电保护误动故障及处理措施摘要：本文以110 kV变电站为研究对象，介绍了变电运行中继电保护的作用，通过某110 kV变电站电流回路问题引起的主变保护区外故障误动作，分析故障原因，其次通过分析装置本身缺陷引起主变保护区外故障误动作，分析故障原因并提出处理方法。
关键词：110 kV变电站；继电保护；故障；措施引言在实际运行的过程中，变电站继电保护装置出现故障的原因往往较为复杂，这使得多种问题的存在都会导致变电站继电装置的整体运行质量受到影响。
为此，就要从变电站继电保护典型故障出发，采取针对性措施进行应对，从而使其运行更加稳定，并降低对电能的额外损耗。
1 变电运行中继电保护的作用继电保护装置是构成继电保护动作的基础，能够在变电运行发生异常时完成对配电网的保护。
具体来说，继电保护装置的作用分为 3 点：①能实时监控电力系统运行状况和电力设备工作状况，并将相关信息传送到操作系统中；②具有第一时间将故障分离的功能，能够将故障的影响降到最低；③当电力系统出现异常时会自动发出警报，从而能够提升故障处理效率。
2 继电保护的基本要求2.1 准确性当电网在运行过程中出现故障时，继电保护装置会自行进行判断，并及时将故障区域与非故障区域分离开来，然后对故障区域进行隔离，避免影响其他区域的正常运行。
2.2 灵敏性继电保护装置的灵敏性表现在能够区分自己的保护范围和非保护范围，这样就能在区域内线路发生故障时及时进行隔离，当区域外线路发生故障时要根据故障来做出相应动作。
2.3 速动性当电力系统出现故障时，继电保护装置会直接切除故障，从而能够确保非故障区域能够正常工作。
在完成故障隔离后，继电保护装置需要加快系统电压恢复，避免出现低压情况。
2.4 可靠性继电保护装置能根据实际情况进行相关操作，能够在需要它发生动作时做出相关反应，不需要动作时拒绝动作，这样就能有效将安全隐患消除，确保电力系统能够稳定运行。
3 电流回路问题引起的主变保护区外故障误动作3.1 故障情况2019某日某 110 kV 变电站 35 kV 的 433 线路发生 L2L3相间短路故障，保护过流 I 段动作跳闸，2 号主变第一套保护（CSC-326FA）比率差动保护动作，71 ms 比率差动 W 相出口保护跳开 2 号主变三侧断路器，第二套保护（CSC-326FA）未动作。
变电站110kV线路差动保护动作分析

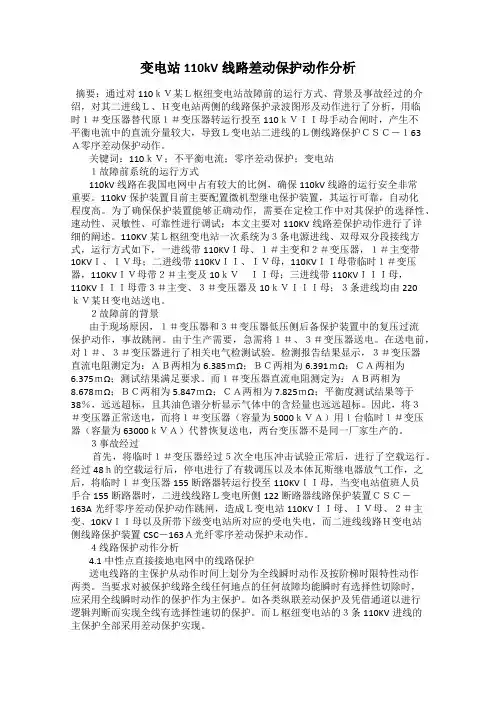

变电站110kV线路差动保护动作分析摘要：通过对110ｋＶ某Ｌ枢纽变电站故障前的运行方式、背景及事故经过的介绍，对其二进线Ｌ、Ｈ变电站两侧的线路保护录波图形及动作进行了分析，用临时１＃变压器替代原１＃变压器转运行投至110ｋＶＩＩ母手动合闸时，产生不平衡电流中的直流分量较大，导致Ｌ变电站二进线的Ｌ侧线路保护ＣＳＣ－１63Ａ零序差动保护动作。
关键词：110ｋＶ；不平衡电流；零序差动保护；变电站１故障前系统的运行方式110kV线路在我国电网中占有较大的比例，确保110kV线路的运行安全非常重要。
110kV保护装置目前主要配置微机型继电保护装置，其运行可靠，自动化程度高。
为了确保保护装置能够正确动作，需要在定检工作中对其保护的选择性、速动性、灵敏性、可靠性进行调试；本文主要对110KV线路差保护动作进行了详细的阐述。
110KV某Ｌ枢纽变电站一次系统为３条电源进线、双母双分段接线方式，运行方式如下，一进线带110KVＩ母、１＃主变和２＃变压器，１＃主变带10KVＩ、ＩＶ母；二进线带110KVＩＩ、ＩＶ母，110KVＩＩ母带临时１＃变压器，110KVＩＶ母带２＃主变及10ｋＶＩＩ母；三进线带110KVＩＩＩ母，110KVＩＩＩ母带３＃主变、３＃变压器及10ｋＶＩＩＩ母；３条进线均由220ｋＶ某Ｈ变电站送电。
２故障前的背景由于现场原因，１＃变压器和３＃变压器低压侧后备保护装置中的复压过流保护动作，事故跳闸。
由于生产需要，急需将１＃、３＃变压器送电。
在送电前，对１＃、３＃变压器进行了相关电气检测试验。
检测报告结果显示，３＃变压器直流电阻测定为：ＡＢ两相为6.385ｍΩ；ＢＣ两相为6.391ｍΩ；ＣＡ两相为6.375ｍΩ；测试结果满足要求。
而１＃变压器直流电阻测定为：ＡＢ两相为8.678ｍΩ；ＢＣ两相为5.847ｍΩ；ＣＡ两相为7.825ｍΩ；平衡度测试结果等于38％，远远超标，且其油色谱分析显示气体中的含烃量也远远超标。
110kV变电站主变跳闸事故分析及处理
程 ，对 同类型事故 的处理具有指导意 义。
关键词 变 电站 主 变 差 动 保 护 跳 闸 瞬 间接 地 信 号
０ 引言
主变事故跳闸会对供电可靠性产生重大影响 ，甚至导
致对 外 限 电 。为 了保 护 变压 器 ，调 度 规 程 规 定 ：变 压 器 瓦
段母线易引起过 负荷 。１ ０ ｋ Ｖ分段 备投具 备联切 功能 ，即 当备 自投动作 ，合上 乙 Ｉ Ｉ 丙分段开关时 ，同时拉开 ＃２主 变 １ ０ ｋ Ｖ乙Ｉ 侧开关 ，合上 １ ０ ｋ Ｖ 甲乙 １ 分段开关 ，将 乙 Ｉ 母线调 由 ＃１ 主变 供 电。某 日， ＃３主变跳 闸时 ，调度 自 动化系统监控到的信号见表 １ 。
环 ， ＃２主变 ３ ５ ｋ Ｖ 侧 开关 解 环 ，１ Ｏ ｋ Ｖ乙 Ｉ Ｉ 丙 分 段开 关 解
环 ，１ ０ ｋ Ｖ分段备投投入 。受容量所限 ，＃２主变 同时供三
收 稿 日期 ： ２ ０ １ ２ － １ ２ — ２ ５
如图 ２所示 ， 甲站 为故 障站 ，乙站 和丙站 与 甲站存在联
作者简介 ： 钟世 民（ １ ９ ８ ３ 一 ） ， 工程师 ， 从 事电网调度 运行工作 ； 王文刚（ １ ９ ７ ３ 一 ） ， 工程 师， 从事 电网调度运行 工作 。
电工技术 ｌ ２ ０ １ ３ Ｉ ５ 期 ｆ １ ７
继 电保 护 技 术 络 ； 白色开 关 表示 开 关 在分 位 ，黑 色 表 示 开 关 在合 位 ；金 的手 拉手 联 络 将 负荷 调 出 。１ Ｏ ｋ Ｖ 联 络 点 内部 接 线 如 图 ４
１ ０ ｋ Ｖ
在 ＃３主变 ３ ５ ｋ Ｖ侧 的概率更大 。随后现场重点检查 ＃３主 变３ ５ ｋ Ｖ侧 ，最终确认是监控用穿线管落在 ＃３主变 ３ ５ ｋ Ｖ
一起110kV主变差动保护动作的分析

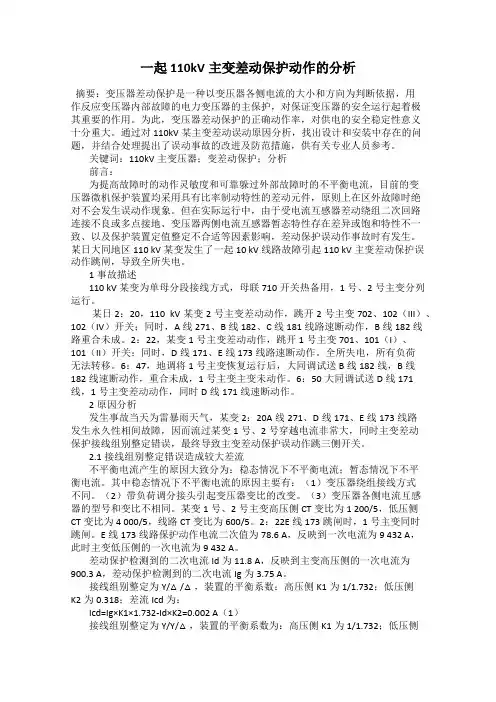

一起110kV主变差动保护动作的分析摘要：变压器差动保护是一种以变压器各侧电流的大小和方向为判断依据，用作反应变压器内部故障的电力变压器的主保护，对保证变压器的安全运行起着极其重要的作用。
为此，变压器差动保护的正确动作率，对供电的安全稳定性意义十分重大。
通过对110kV某主变差动误动原因分析，找出设计和安装中存在的问题，并结合处理提出了误动事故的改进及防范措施，供有关专业人员参考。
关键词：110kV主变压器；变差动保护；分析前言：为提高故障时的动作灵敏度和可靠躲过外部故障时的不平衡电流，目前的变压器微机保护装置均采用具有比率制动特性的差动元件，原则上在区外故障时绝对不会发生误动作现象。
但在实际运行中，由于受电流互感器差动绕组二次回路连接不良或多点接地、变压器两侧电流互感器暂态特性存在差异或饱和特性不一致、以及保护装置定值整定不合适等因素影响，差动保护误动作事故时有发生。
某日大同地区110 kV某变发生了一起10 kV线路故障引起110 kV主变差动保护误动作跳闸，导致全所失电。
1事故描述110 kV某变为单母分段接线方式，母联710开关热备用，1号、2号主变分列运行。
某日2：20，110 kV某变2号主变差动动作，跳开2号主变702、102（III）、102（IV）开关；同时，A线271、B线182、C线181线路速断动作，B线182线路重合未成。
2：22，某变1号主变差动动作，跳开1号主变701、101（I）、101（II）开关；同时，D线171、E线173线路速断动作。
全所失电，所有负荷无法转移。
6：47，地调将1号主变恢复运行后，大同调试送B线182线，B线182线速断动作，重合未成，1号主变主变未动作。
6：50大同调试送D线171线，1号主变差动动作，同时D线171线速断动作。
2原因分析发生事故当天为雷暴雨天气，某变2：20A线271、D线171、E线173线路发生永久性相间故障，因而流过某变1号、2号穿越电流非常大，同时主变差动保护接线组别整定错误，最终导致主变差动保护误动作跳三侧开关。
110kV线路差动保护异常分析及故障排除
110kV线路差动保护异常分析及故障排除山东华聚能源公司济东新村电厂进行110kV线路综自改造，电厂与济宁二号煤矿110kV变电所之间的110kV线路装设有光纤电流差动全线速动保护，该保护有差动保护、距离保护、零序保护等功能。
设备投用后出现差动保护异常，本文对差动保护装置的原理、二次回路、互感器原理等方面做细致分析，得出二次接线部分造成差动保护异常的根本原因，从生产运行方面进行排除故障。
标签：110kV线路；差动保护；向量引言供电系统保护选择性不好的问题通过光纤纵联差动保护能很好地解决，国内高压及超高压电力系统的线路保护广泛应用，所以它是电厂、变电站的110kV 电力线路主保护的主要选择。
济东新村电厂与济宁二号煤矿110kV变电所之间的110kV线路保护装置具备光纤电流差动全线速动保护，该保护具有分相电流差动、相间、接地距离保护、零序保护等功能。
该保护具备分相电流差动、相间、接地距离保护、零序保护等功能。
差动保护是利用基尔霍夫的ΣI=0电流定理工作的，光纤分相电流差动保护借助于线路的光纤通道，实时向对侧传递采样数据，同时接收对侧的采样数据，按相进行差动电流计算。
在正常运行及区外故障情况下，流过两侧断路器的电流方向相反、大小相等，差动电流为零，保护不动作；区内故障时，两侧的断路器都向故障点提供短路电流，被保护线路的流进与流出电流不相等，差动电流不等于零，出现差动电流大于保护装置的整定值时，保护线路两侧的断路器跳开从而实现保护动作。
二、110kV线路差动原理及数据分析差动保护装置采用南瑞RCS-943AU，其中电流差动继电器由三部分组成：变化量相差动继电器，稳态相差动继电器和零序差动继电器。
1、变化量相差动继电器为工频变化量差动电流，即为两侧电流变化量矢量和的幅值。
为工频变化量制动电流；即为两侧电流变化量矢量差的幅值。
IH为“差动电流高定值”（整定值）和4倍实测电容电流的大值；实测电容电流由正常运行时的差流获得。
110KV主变差动保护误动原因分析
（ 国联 通 太 原 市 分 公 司动 力 维 护 中心 ， 西 太 原 ０ ０ ０ ） 中 山 ３ ０ １
摘 要 ： 十 几 年 来 ， 封 阀控 式 铅 酸 蓄 电 池 由 于其 维护 简 单 ， 用 安 全 ， 通 信 行 业 中得 以 大 量 使 用 。 电池 是 通 信 供 近 密 使 在 电 中 的 最 后 一 环 ， 对 于 保 障 通 信 安 全 起 着 非 常 重 要 的 作 用 。 简要 介 绍 了 阀控 式 铅 酸 蓄 电池 的 特 性 ， 结 合 维 护 经 验 提 出 它 并
该 变 压 器 的 各 侧 断 路 器 。 在 变 压 器 两 侧 各 装 设 用 于 纵 差 保 护 断 ， 保 护 动 作 属 于 误 动 。 根据 这一情 况 ， 定 在 负荷 大 时对 变 压 器 二次 电 流进 决 的 ＴＡ， 二 次 按 循 环 电 流 法 接 线 。纵 差 保 护 中 线 圈 “ ” ＴＡ Ｔ
下 ， 、 、 压侧二 次额定 电流值 。 高 中 低
ｆｊ Ｐ
一
图 １ 相 位 补偿 接 线 图
取 高 堆 侧 电 流 为 瑟 准 电 流 Ｉ 一 ３ ４ ９ 由 式 （ ） ＨＮ ．９Ａ １、
（ ） ｆ ） 贾 主变 投 术 参 数 ， 以求 得 ： Ｈ＝１ ＫＰ ２ 、３ 和 可 ＫＰ 、 Ｍ一
主变压器差动保护动作的原因及处理
主变压器差动保护动作的原因及处理一、变压器差动保护范围：变压器差动保护的保护范围，是变压器各侧的电流互感器之间的一次连接局部，主要反响以下故障：1、变压器引出线及内部绕组线圈的相间短路。
2、变压器绕组严重的匝间短路故障。
3、大电流接地系统中，线圈及引出线的接地故障。
4、变压器ＣＴ故障。
二、差动保护动作跳闸原因：1、主变压器及其套管引出线发生短路故障。
2、保护二次线发生故障。
3、电流互感器短路或开路。
4、主变压器内部故障。
5、保护装置误动三、主变压器差动保护动作跳闸处理的原那么有以下几点：1、检查主变压器外部套管及引线有无故障痕迹和异常现象。
2、如经过第1项检查，未发现异常，但曾有直流不稳定接地隐患或带直流接地运行，那么考虑是否有直流两点接地故障。
如果有，那么应及时消除短路点，然后对变压器重新送电。
差动保护和瓦斯保护共同组成变压器的主保护。
差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护，同时对变压器内部绕组的匝间短路也能反响。
瓦斯保护能反响变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。
差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反响，且当绕组匝间短路时短路匝数很少时，也可能反响不出。
而瓦斯保护虽然能反响变压器油箱内部的各种故障，但对于套管引出线的故障无法反响，因此，通过瓦斯保护与差动保护共同组成变压器的主保护。
四、变压器差动保护动作检查工程：1、记录保护动作情况、打印故障录波报告。
2、检查变压器套管有无损伤、有无闪络放电痕迹变压器本体有无因内部故障引起的其它异常现象。
3、差动保护范围内所有一次设备瓷质局部是否完好，有无闪络放电痕迹变压器及各侧刀闸、避雷器、瓷瓶有无接地短路现象，有无异物落在设备上。
4、差动电流互感器本身有无异常，瓷质局部是否完整，有无闪络放电痕迹，回路有无断线接地。
一起110kv内桥接线变电站的主变死区故障分析
表 １ １＃主变差动保护定值
序号
整定值名称
整定值
１
差动保护速断电流定值
３４９９Ａ整ຫໍສະໝຸດ 值名称 差动保护电流定值比率制动斜率 高压侧 ＣＴ变比 低压侧 ＣＴ变比
（续） 整定值 ２１９Ａ
０５ ３００／５ ３０００／５
图 １ Ａ、Ｂ变电站网络图
６０?２０１９．０６
电气技术与经济 ?技术与交流
Ａ站主变差动保护高压侧电流取自线路 ＣＴ，其位于 高压侧开关和开关线路侧刀闸之间，低压侧电流取自 主变的 １０ｋＶＣＴ，其位于低压侧主开关和低压母线侧 刀闸之间。
０ 引言
内桥接线是变电站的一种常见接线方式，其桥断路
序号
２
器 （母联断路器）位于线路断路器内侧，线路停送电的
３
倒闸操作较为方便［１］。这种接线方式结构简单，使用的
４
断路器比较少，有造价低、投资小、占地面积小的优点，
５
故在 １１０ｋＶ以下电压等级变电站中广泛使用［２］。
变电站主变压器的主保护由差动保护、瓦斯保护 构成，后备保护主要由高后备、低后备构成［３］。内桥
接线变电站的主变高压侧断路器设置在母联开关的线
路侧，一般仅设置主变保护，不设置线路保护。线路
故障时，上级 ２２０ｋＶ变电站的线路开关保护动作切除
故障，本站对应线路开关由无压掉动作跳开。因此，
主变压器保护与上级线路保护存在配合问题，配合不 当可能造成保护不合理动作 。 ［４］
１ 事故厂站介绍
北京地区 １１０ｋＶ变电站 Ａ为内 桥 接线，上级电 源 ２２０ｋＶ变电站为 Ｂ站。Ａ、Ｂ变电站网络图如图 １。
重合闸时间 ＣＴ变比
整定值 ０３Ω ３５Ω ４Ω 停用
５Ａ ４Ａ ０５ｓ １ｓ ０５ｓ １ｓ １ｓ １２００／５
一起差动动作引起的110kV变压器三侧跳闸
一起差动动作引起的110kV变压器三侧跳闸分析陈蕾（重庆涪陵电力实业股份有限公司）概述2010年6月3日，某110kV变电站#2主变差动保护动作，三侧开关跳闸，造成所在供区部分停电，后通过启运该站#1主变，恢复片区供电，事故发生后，公司进行了专项事故分析，并对全司范围内主变压器进行了彻底排查，对事故中暴露出的一系列问题进行整顿处理和总结分析。
1该站主设备情况简介该站主变为两台31.5MVA三圈变压器，为重庆变压器厂上世纪90年代初产品，迄今运行已近20年，2006年大修处理过运行至今。
2事故经过2.1事故前运行方式该站#1、#2主变，平时正常运行方式为#1主变带片区35kV、10kV公用负荷、#2主变主要为辖区内一中型轧钢厂单独供电，原则上两台主变单列运行；事故当天因#1变处于检修状态，临时转由#2变通过35kV母联带#1变35kV及10kV负荷（10kV母联一直处于投运状态，轧钢厂处于线路带电、厂内生产停运状态），#2主变跳闸前负荷约2万kW。
主变接地方式：#1、#2主变中性点均未接地。
2.2事故经过2010年6月3日18：52分，值班员在执行1#主变三侧由检修转为热备用倒闸操作时，操作完中压35kV侧至备用状态后，突然听见35kVⅡ段方向有开关跳闸声音，经查看，发现#2主变35kV侧开关处于分位，再查看此间隔无异常现象，无异味，同时主控室值守人员发现照明熄灭、警铃声响，检查发现#2主变高中低三侧开关位置指示灯闪烁，查看负荷情况后确认#2主变三侧开关均已跳闸，微机显示差动保护动作，保护装置的三侧开关后备复合电压保护启动。
巡视人员现场检查#2变外观无异常，瓦斯继电器内有微许气体。
3事故原因分析及处理3.1事故原因分析事故发生后，公司立即组织相关专业对变压器进行了检查，试验人员对变压器绕组及油样进行了试验，并将油样送电科研院一份进行分析，检查发现#2变中压侧绕组直阻极不平衡，油中总烃及乙炔严重超标，根据检测数据，初步判断为变压器内部故障。
一起110kV主变差动保护动作的分析
一起110kV主变差动保护动作的分析摘要：当变压器等设备发生一系列较为复杂的故障后，若继电保护工作人员对于故障点的位置以及具体发生原因无法进行及时准确的判断，就会导致在后续工作的开展过程中为相关问题的反措等环节带来了一定程度的阻碍，影响设备及系统的正常运转。
所以笔者认为有必要对一些实际案例进行分析探讨。
关键词：差动保护主变区内外故障一、系统的运行方式以及保护配置实际一次系统运行主接线方式如下图1中所示：图1：一次系统运行主接线方式（一）110kV变电所B使用双母线接线方式，将甲线连接到110kV的I段母线，并且设置于运行状态，其主要供电电源来自220kV变电所A，而乙线连接到110kVII段母线，并同样设置于运行状态，其主要的供电电源来自220kV变电所C。
其中110kV #1主变和110kV #2主变处于分裂运行方式，110kV母联开关以及10kV母联开关处于热备用状态。
（二）主要终端变为110kV的变电所B，在110kV变电所B并不配置任何线路保护设备；其中对两台主变压器分别配置差动保护、高后备保护、低后备保护和非电量保护措施，而对于差动保护措施，其二次电流分别采自110kV线路以及主变压器10kV侧3相的电流互感器，当差动保护产生动作时，变压器两侧两台断路器同时跳开。
而在10kV的线路上主要配置微机线路保护装置一套，在线路进行单相接地时保持不动作状态，发生相间故障的同时发出信号并且跳开对应线路的断路器。
（三）在110kV变电所B两侧（110kV以及10kV侧）分别安装备用电源自投装置一套，使得110kV的两段母线间以及10kV两段母线间可以起到相互暗备用的作用。
二、事故的发生以及动作的过程在2008年11月07日02点22分，110kV变电所B的#2主变差动保护动作，将110kV的乙线以及#2主变10kV侧断路器跳开，而110kV的备用电源自投装置因为受到#2主变的差动保护动作产生的信号闭锁备自投而保持无动作状态，而10kV备用电源自投装置产生备自投动作，合上10kV母联开关，通过#1主变恢复对于10kVII段母线供电，差动保护动作后进行的所有过程都符合保护装置整定逻辑的要求，实际动作正确无误。
110kV变电所继电保护故障及分析二例
摘要：本文对110KV变电所10KV开关柜合和主变差动保护误动这两起故障实例进行了分析，总结（summary）了经验教训，提出了改进意见。
关键词：110KV变电所 10KV开关柜合主变差动保护故障实例1.1 基本情况我局110KV变电所原有主变一台，容量为2万千伏安。
35KV三回出线，10KV八回出线。
其中10KV配电系统采用的开关型号（Model）为SN10-10II型少油断路器，配CD10型直流电磁操动机构。
10KV线路配置了电流速断保护和过电流保护，10KV 10#开关对城关大部分地区的负荷供电。
1.2 现象10KV 10#开关，自89年投运后，运行情况较好。
随着城关地区的负荷迅速上升，配变的容量不断增大。
至九四年初，该开关出现拒合现象，即该开关在合闸时，发出连续的跳合声响，而后开关有时能合上，有时不能合上。
运行人员开出“开关跳跃”的缺陷通知单，局领导要求生技部门组织人员进行消缺。
1.3 原因分析该该台开关出现的现象，对其定性分析如下：根据缺陷通知单的内容“开关跳跃”，对10KV 10#开关的控制和保护回路进行了测试和检查，排除了“开关跳跃”的可能。
若开关存在跳跃，首选线路存在永久性相间短路故障，再则控制开关的接点焊死或控制开关在合闸位置卡死，不能复位。
这两个条件都满足的情况下“开关跳跃”才会出现。
我们通过分析，这两个条件都不具备，帮排除“开关跳跃”的可能性。
再次对该开关进行试验和检查，没有发现异常，继电保护人员再次对开关的控制和保护回路进行检查，也没有发现问题。
但该开关在恢复运行时，拒合现象仍然存在。
通过仔细分析现场情况，发现该故障可能与保护装置动作有关。
因为在开关拒合时，发现过流信号掉牌，但运行人员认为掉牌是因为开关柜（GG-1A）振动较大引起的（以前发现过类似现象）。
为此，继保人员重新检查控制和保护回路，终于发现了10#开关的过流保护没有时限。
过电流保护时间继电器的延时闭合常开接点没有接入回路，而把瞬动常开接点接入了回路。
110kV某变电站1号变压器故障原因分析
110kV某变电站1号变压器故障原因分析摘要:对某变电站1号变压器故障前后的状态进行描述,并对试验数据进行了分析,从而找出导致故障的根本原因,提出相应的预防措施。
关键词:变压器故障试验数据原因分析1 事故简要经过及处理情况2009年10月2日20时59分,110kV某变电站＃1主变差动保护、本体重瓦斯动作出口跳＃1主变三侧开关,造成35kV母线、10kVⅠ母失压,站用电消失。
1#主变保护测控屏上发“本体重瓦斯”、“本体轻瓦斯”、“差动保护动作”、“PT回路异常”信号。
将#1主变转检修状态后,经初步检查#1主变差动保护区设备无异常,本体瓦斯继电器内部存在大量可燃气体,为此初步判断本次事故为主变本体内部故障引起,保护动作正确。
随即安排全面试验及油化验,油、气采样化验分析结果是总烃、氢气、乙炔等重要指标全部严重超标,进一步判明主变本体内部有故障,安排次日对该主变进行全面电气试验。
2 主变基本情况及故障前的试验情况分析(1)#1主变基本情况:型号:SS7-40000/110,出厂日期:1989年7月,1990年投入运行,强油循环冷却方式,制造厂家:保定天威股份有限公司。
2005年对该主变进行改造性大修,将强油循环冷却方式改为自然冷却方式,同时对油枕进行改造。
该主变上次预防性试验时间是2007年4月16日,油化验时间是2009年5月12日,事故发生时均在规程规定周期内。
(2)故障前的试验情况:从该主变2007年4月16日预防性试验报告分析,没有发现异常情况;从2007至2009年这三年油化验报告分析,反映油是否受潮的重要项目(闪点、水分、击穿电压等)均在合格范围内,反映变压器内部主绝缘情况的总烃、氢气、乙炔等重要数值没有异常或突变,且均在合格范围内,只有二氧化碳气体逐年有所增长,此项数值在规程中没有强制性规定,根据油、气化验导则总烃、氢气、乙炔三项重要指标未超标时,不予以进行三比值对比分析,伴随着固体绝缘明显老化在油中存在的一氧化碳、氢气等气体均没有增长,故油化验分析为固体绝缘属正常老化,不影响设备安全运行。
一起110kV变电站主变差动保护跳闸的分析
一起110kV变电站主变差动保护跳闸的分析论述某110kV变电站1号主变由于主变低压侧避雷器故障引起主变差动保护动作的故障，并对故障进行了分析及对策探讨。
标签：主变；差动保护；避雷器；故障分析变压器是电力系统中最重要的设备之一，它的正常运行与否直接影响电力系统的安全稳定运行。
主变差动保护是变压器的主要保护手段；基本原理是反应被保护变压器各端流入和流出电流的差，在保护区内故障，差动回路中的电流值大于整定值，差动保护瞬时动作；而在保护区外故障，主变差动保护则不应动作，其主要反映变压器内部相间故障、高压侧单相接地短路及匝间层间短路故障，其保护范围亦涵括变压器各侧电流互感器之间的一次电气部分。
本案例发生在某110kV变电站，雷雨天气时，由于主变低压侧避雷器故障，产生的不平衡电流使主变差动动作。
1 故障前110kV变电站系统运行方式某110kV变电站正常运行情况下：有110kV、35kV、10kV三个电压等级，事故当天，运行方式为：该变电站110kV 152开关热备用，110kV 153开关运行，通过110kV分段112开关110kVⅠ段、Ⅱ段母线并列运行。
1、2号主变并列运行。
35kV、10kVⅠ段、Ⅱ段母线并列运行。
2 事件经过×年×月×时58分，该站主控室警铃喇叭响，控制屏“差动保护动作”光字牌亮，1号主变三侧断路器绿灯闪光，1号主变三侧负荷指示为零，保护装置显示：差流越限告警信息。
1号主变RCS-9671B差动保护装置动作信息：X年X月X日21：01分09MS，1号主变比率差动动作。
动作电流5.51Ie，相别为BC。
1号主变差动保护跳110kV101、35kV501、10kV901开关。
3 事故处理检查情况二次检修班负责人接到地调通知该站1号主变差动保护动作情况后立即出发到达现场。
经检查1号主变保护装置故障报文为BC相短路，比例差动动作，故障电流5.51倍Ie，动作时间X月X日21时01分。
一起主变动作原因分析及故障处理
一起主变动作原因分析及故障处理摘要：针对某110kV变电站35kV侧线路遭受雷击，线路保护电流一段动作现象，使用录波分析软件分析故障前的电流相位、差动动作值和C相动作轨迹。
在分析主变差动保护动作原因的基础上，得出了在单相接地故障状况下，主变高压侧出现三相电流幅值基本相同以及相位基本一致的结果。
证实了此次故障是一起典型的B相区外故障，差动B相可靠不动；C相区内故障，差动C相正确动作。
C相区内故障，主要是一体化电流互感器遭受高电压，绝缘被击穿，导致区内C相接地。
通过主变动作原因分析和总结经验，提出了改进措施，旨在更好地完善变压器保护的运行和维护。
关键词：电力变压器；主变比率差动；差动保护；故障分析；雷击；措施一、引言2020年7月某110kV变电站1号主变带负荷运行，2号主变处于冷备用状态，所有线路均处于正常运行状态。
17：00该地区发生雷击。
17:36:33.752，35kV侧线路保护电流一段动作。
17:36:33.750，1号主变差动C相出口，跳开三侧断路器。
17:36:33.816主变复合电压保护动作。
经运行人员检查，除发现35kV线路遭雷击外，尚未发现其他明显的故障点。
检修人员随即对110kV变电站的一次设备和二次设备进行详细检查和试验，通过使用许继公司的Prate800录波分析软件和国家继电器检验检测中心动模实验室提供的录波分析软件，分别对故障录波波形数据进行分析，以期查出发生故障的真正原因。
二、故障分析（一）分析故障前的电流相位在许继WBH811A保护装置中，差动保护电流互感器（TA）均以母线侧为极性端，各侧电流二次均以Y型接入保护装置，Y侧电流由软件进行Y－△的相位转换；录取的波形数据中，高中低三侧电流均未作角度转换和幅值补偿。
如图1所示，“高压侧A相电流”为接入保护装置的初始电流，“高压侧A”为进行Y→△的相位转换和幅值补偿后的电流。
从图示曲线信息可以看出，故障前任一时刻，各侧A、B、C三相电流相角差基本上为120°，且为正序，接线正常。
主变压器差动保护动作原因分析及解决
主变压器差动保护动作原因分析及解决作者：赵军来源：《山东工业技术》2018年第05期摘要：变压器作为电力系统中的重要元件，在电网中的地位非常重要，因此需要给变压器安装可靠的保护装置，随着微机保护的不断应用，数字变压器保护在电力系统中的应用日益广泛，许多电厂将保护改在为微机综保，在保护器的改造过程中由于设计及施工厂家的失误造成变压器保护误动作的事故频繁发生。
由变压器差动保护引起的保护误动频频出现。
当变压器发生区外短路故障时，穿越性故障电流比正常运行时要大的多，尤其短路电流中含有较大的非周期分量，如果有一侧TA严重饱和或两侧TA饱和程度不一样，就可能产生较大的不平衡电流，容易引起差动保护误动[1]。
关键词：主变；差动保护；误动作DOI：10.16640/ki.37-1222/t.2018.05.1371 系统结构及事故概况某电厂变压器差动保护动作后主要概况。
7月25日16：40分电气车间主控室事故报警器报警，#1主变差动保护动作，#1发电机出口001开关、灭磁开关跳闸，#1发电机所有表计到零，厂用段后台机全部黑屏，紧接着#2发电机有功负荷到零，这时厂用系统已经全部失电，正在运行的#1、#2汽轮发电机停机，#1、#3锅炉灭火。
值长立即安排电气值班员检查厂用段6KV备用电源603开关状态，发现603开关没有自投，即刻抢合603成功，厂用段全部带电并恢复运行系统用电。
送电后，锅炉车间值班干部安排操作工启动#1锅炉风机，并逐步投入煤粉升压，同时组织#3锅炉点火。
17：30分，#1锅炉主汽压力升至3.0兆帕，17：40分#3锅炉并入蒸汽系统。
为确保蒸汽系统快速恢复，#1、#2汽轮机没有启动，在初步原因查明问题集中在#1主变，21：01分#2汽轮机开机并入系统发电。
2 事故原因分析热电厂全厂失电后，在与上级供电公司联系中得知，在#1主变发生差动保护动作的同时，电网与电炼线同一条母线电百线零序动作（A向瓷瓶击穿，保护动作，一次重合闸成功），电网出现大的波动。
一起110kV主变差动保护动作的分析
一
般 继电保护人 员在 变压 器等有 电量 变化 的设备发生较 复杂的 故障后 ，无法及时找到故障点和原 因所在，
给后 续工作 的展开和 类似 问题 的反措 带来很 大的 问题 ，因此有必要 结合一起 案例 分析对 其进行说 明。
关 键 词 主 变 差 动 保 护 运 行 方 式
０ 引言
维普资讯
技 术 交流
一
起 １ ｋ Ｖ主变差动保护动作的分析 １ Ｏ
单卫 东 ，吴宏斌
３ １０ ；２金 华 电业局调度所 ，浙 江 金 华 ２００ ． ３ １０ ） ２ ０ ０
（ ． 华 电业局送 变电工程公 司，浙 江 金 华 １金
［ 摘要］
３４ Ａ ．２ ，启 动动 作 至 出 口时 间显 示 ２ ｍｓ ５ ，跳 开 １ ＯＶ乙 ｋ １
１Ｏ Ｖ Ｉ １ ｋ 段母线运行 ，主供 电源 为 ２ ０ Ｖ ２ ｋＡ变电所， 乙
线接 １０ＶＩ ｋ Ｉ段母 线运 行 ， 主供 电源 为 ２ ０ Ｖ １ ２ ｋ Ｃ变 电所 ；
｝ 、｝ ｝ ｝ １ ２主变两侧分裂运行， １０ Ｖ ０ Ｖ母分 开关热 ｋ 、１ ｋ １
安全运 行 。以下通过对一起主变保护动作 的案例分析，
来 说 明如何 利 用理 论知 识 和实 际波 形 进行 事故 的调 查 。
（） １ ＯＶ ３ 在 １ ｋ Ｂ变 电所 １ ＯＶ侧和 １ ｋ １ｋ Ｏ Ｖ侧各安装备 用电源 自投装置一套，使 １ ＯＶ侧两段母线之间、１ ｋ １ｋ ＯＶ
路保 护 一 套， 线路 单 相接 地 时 不动 作 ，相 间故 障 时发 信 并跳 开断 路器 。
备，同时也是 非常贵重的元件 ，发生故障时将对供 电可 靠性及系统的正常运行带来严重 的后果，同时也会造成
一起变压器纵联差动保护故障分析
一起变压器纵联差动保护故障分析介绍了某110kV变电站变压器纵联差动保护故障的原因分析。
标签：110kV变电站;纵联差动保护;电流互感器1引言对变压器引出线、套管及内部绕组的短路故障，大型变压器常装设纵联差动保护作为主保护，保护区是构成差动保护的各侧电流互感器之间所包围的部分，纵联差动保护灵敏度高，能快速切除故障变压器。
以下是某110kV变电站变压器纵联差动保护装置动作的故障分析，总结了变压器纵联差动保护应用中的常见问题及注意事项。
2故障情况简介某新建110KV变电站在站内满负荷运行时主变压器纵联差动保护装置动作，变电站综合自动化后台监控装置显示比率差动保护动作致变压器高、低压侧断路器跳闸。
综合自动化后台监控装置显示在断路器跳闸前保护装置曾有差流异常报警，在变电站运维人员尚未来得及处理时，比率差动保护动作引起变压器高、低压两侧断路器跳闸。
3 故障原因分析该变电站主变压器型号为SFZ11-100000/110 变比为115±8*1.25%/36.5kV Ynd11结线，uk=10.5%，最大运行方式下变压器低压侧三相短路时流过高压侧的电流初始值I’’2k，max为2.89kA，最小运行方式下变压器高压侧三相短路电流初始值I’’1k，min为11.35kA，低压侧三相短路时流过高压侧的电流初始值I’’2k，min为2.72kA。
变压器高压侧电流互感器变比为600/1，采用星型接法，低压侧电流互感器变比为2500/1，采用星型接法。
该110kV变电站主变压器纵联差动保护采用微机型继电保护装置，原理接线图见图1。
图1 变压器纵联差动保护原理接线图如图所示，在正常情况下，变压器低压侧电流的相位超前于高压侧同名相电流30°，如果直接用这两个电流构成变压器纵联差动保护，即使它们的幅值相同也会产生很大的不平衡电流，所以一般由微机保护装置用软件进行校正。
由于变压器两侧变比不一致，因此在正常运行和外部故障时变压器两侧电流互感器二次侧电流幅值不一致，即使经过相位校正，从两侧流入微机保护装置的电流幅值也不相同，存在不平衡电流，因此在微机保护装置中需要采用软件进行幅值校正。
某110 kV变电站主变差动保护动作的原因分析
河南科技Henan Science and Technology能源与化学总761期第二十七期2021年9月某110kV 变电站主变差动保护动作的原因分析吴晨媛陆文钦（国网江苏省电力有限公司常州供电分公司，江苏常州213000）摘要：针对某110kV 变电站主变开关跳闸事件，本文分析判断该开关两侧及上级相关保护动作行为的合理性，给出了故障原因，并成功消缺，最后提出防范及改进措施。
关键词：变电站；短路；主变差动保护中图分类号：TM77文献标识码：A文章编号：1003-5168（2021）27-0086-03Cause Analysis of a 110kV Substation Main Transformer DifferentialProtection ActionWU Chenyuan LU Wenqin(State Grid Jiangsu electric power company Changzhou power supply company ,Changzhou Jiangsu 213000)Abstract:In view of a 110kV substation main transformer switch tripping event,this paper analyzes the relevant pro⁃tection actions on both sides of the switch and the upper level,and judges its rationality.On this basis,an analysis of the cause of the failure is given and the defect is successfully eliminated,and finally preventive and improvement measures are put forward to avoid the recurrence of similar incidents.Keywords:substation;short circuit;main transformer differential protection 1事故概况事故发生前，某变电站711开关（110kV 侧某出线开关）、700开关（1号主变110kV 侧开关）为运行状态，712开关（110kV 侧某出线开关）为热备用状态，10kV 母线分列运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某110kV变电站主变差动保护动作分析及处理
摘要：本文通过对某110kV变电站主变差动保护动作情况的介绍，分析主变差
动保护动作的原因和检查处理，对分析主变差动保护动作提供了借鉴经验，对涉
及变电站改造或者CT更换起到很好的警醒目的。
关键词：变电站；主变差动保护；CT极性；分析；处理
一、事件发生前情况
110kV变电站Ⅰ段母线由110kV苏功线供电运行，Ⅱ段母线由
110kV永漕功线供电运行，1号主变运行，2号主变运行，母联112断路器检修。
二、异常事件分析
（一）异常信号：
14:50:39.870<110kV变电站>故障录波装置启动有效；
14:50:39.885<110kV变电站>主变差动保护跳闸报警；
14:50:39.918<110kV变电站>102断路器开关分位有效；
14:50:39.937<110kV变电站>909断路器开关分位有效；
14:50:43.883<110kV变电站>直流系统交流故障报警。
（二）保护装置动作报告：
保护动作过程:
故障发生后23ms，比率差动保护动作110kV2号主变高压侧102断路器、低
压侧909断路器跳闸。
故障录波波形如下：
主变高低压侧电流
主变高低压侧电压波形
（三）检查及分析过程：
1.首先重点对变压器本体、瓦斯保护、母线槽盒外观进行详细检查，检查未
发现异常。
2.对变压器绝缘油取样进行化验分析，试验数据如下：
通过油化试验数据分析，油化试验结果满足规范要求，排除变压器内部故障。
3.对保护动作报告及故障录波波形进行分析：
(1)故障录波波形显示：
故障时，主变高压侧A、B、C三相均有故障电流，B相故障电流是A、C相2倍，方向与A、C相相反。
主变低压侧a、b相有故障电流，故障电流大小相等，
方向相反。
主变接线方式为Yd11，根据故障特征分析判断故障类型为变压器低压
侧a、b相间故障。
故障时主变高压侧电压波形未发生变化，仍为正弦波，三相之间相序相差120°。
低压侧波形b相幅值减小，但仍为正弦波，a、b、c三相之间相序相差120°。
主变系统配电方式为：电源侧在主变高压侧，低压侧为负荷端，主变差动范
围内故障短路电流均由主变高压侧提供，因主变接线方式为Yd11，变压器差动保
护极性为高低压侧相差180°，所以高低压侧故障电流相差180°，但高压侧故障A 相电流与低压侧故障a相电流同相、高压侧故障B相电流与低压侧故障b相电流同相。
利用以下计算公式对故障电流进行计算：
主变低压侧Y-△转换：
IA=-Ib；IB=Ib
主变高电流转换：
IA高=（IA-IC）/√3=-Ib/√3；IB高=（IB-IA）/√3=2Ib/√3
IC高=（IC-IB）/√3=-Ib/√3
经计算，结果与故障录波图显示波形一致，由此判断故障是由a、b相CT极性接反变压器10kV侧区外故障引起或者CT本体存在故障，故障时电流流过变压器低压侧CT，造成a、b相出现差流，差流幅值一致，相位相差180°，最终造成变压器比率差动保护动作。
查看PCS-9671N变压器保护装置说明书，保护装置内差动保护配置的高低压侧CT极性方向为指向变压器。
对照开关柜厂家提供的10kV开关柜图纸进一步核实，发现主变低压侧开关柜内配置的CT极性方向指向10kV母线侧，未指向
110kV主变压器。
根据以上原因分析组织对主变低压侧CT回路进行检查，确认主变低压侧CT 极性接反。
主变低压侧CT配置图
主变低压侧CT位置图
差动保护主变低压侧CT极性正确指向
对10kV负荷线路进行全面检查，检查发现其中一条10kV负荷线路上隔离开关连接处一只松鼠爬至隔离开关处导致A、B相间发生瞬时相间短路，且A、B相接头处有放电痕迹，C相脱落。
综上分析，主变差动保护动作原因为主变低压侧CT极性接反区外10kV线路
A、B相瞬时故障导致。
三、异常事件处理
1.对主变低压侧CT接线进行调整。
2.CT接线更改后，设备恢复运行，并在带负荷下认真复核差动保护用CT极性差流、相位是否正确，校核结果如下：
(1)主变高压侧与低压侧A相电流相位相差I1-I2:154.4℃；
(2)主变高压侧与低压侧B相电流相位相差I1-I2:148.0℃；
(3)主变高压侧与低压侧C相电流相位相差I1-I2:151.9℃。
