住宅建筑专业施工图设计思路及要点探讨——以长春某住宅5#9#12#楼为例
住宅建筑专业施工图设计思路及要点探讨——以长春某住宅 5#9#12#楼为例摘要：对于绘制建筑施工图的初学者，面对如此繁复的工作，常常无从下手，笔者希望通过自身绘制的施工图案例帮助大家梳理一个清晰的思路，并对本专业涉及到的规范及图集能够融会贯通。
关键词：住宅；施工图；消防设计案例介绍：本文采用一个住宅建筑施工图为案例。
该工程位于吉林省长春市，5#9#12#楼主体建筑高39.45米（消防高度）/39.75（规划高度）地上11层，地下1层。
在施工图阶段建筑设计的主要内容可概括为空间设计（应做到平面、立面、剖面与详图相互之间要交圈）和性能设计（消防设计、节能设计、无障碍设计等），在此基础上要兼顾与各专业的配合。
本文主要针对空间设计中涉及到与各专业配合的部分及性能设计中的消防设计与节能设计按照绘图的顺序对案例进行深入分析。
一．消防设计在施工图前期我们首先需要仔细分析方案，这个过程很重要，是施工图设计的一个基础，消防规范是规范中的重中之重，如有违规的地方，深入设计时修改是原则性的，会大大加大本专业及其他专业的工作量。
下面将从以下几个角度（与本工程案例相关的规范条款，余同。
）对消防设计进行分析。
通过对项目概况的解读，我们可以对建筑类型做出初步的判断。
在《建筑设计防火规范》（附录A.0.1 2）中建筑高度的定义为：“建筑屋面为平屋面时，建筑高度应为建筑室外设计地面至其屋面面层”本建筑消防高度为39.45米，所属建筑类型为二类高层。
（一）安全疏散住宅安全出口的设置要求原则上，每个单元每层的安全出口不应少于2个，每层相邻两个安全出口最近边缘之间的水平距离不应小于5m。
对于本建筑而言，还存在下列情形。
本建筑同时满足以上5个条件，可设置1个安全出口。
在《建筑设计防火规范》中规定：“建筑高度大于33m的住宅建筑应采用防烟楼梯间。
施工图设计中注意事项分析
12．剖切线位置及编号。剖切面应选在层高、层数、空间变化较多，最具有代表性的部位。复杂者 应画多个剖视方向的全剖面或局部剖面。剖视方向宜在图面上向左、向上。剖切线编号一般注在首 层平面图上，并引出剖面图所在图号。
画出设备基础后，注意防水做法
设备在初提洞口大小时，未考虑结构梁的影响
15．每层建筑平面中防火分区面积和防火分区分隔位置示意。各层平面的防火分区界线宜用粗点 划线示出，并在分界线两侧框示出分区序号和建筑面积，亦可另画出防火分区示意图。 16．屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊、变形缝、楼梯间、水箱间、 电梯间、天窗及挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物，必要的详图索引号、 标高等；表述内容单一的屋面可缩小比例绘制。 ①平屋面需绘出两端及主要轴线，要绘出分水线、汇水线；要绘出坡向符号并注明坡度，雨水口 的位置应注明尺寸，出屋面的人孔或爬梯及挑檐或女儿墙、楼梯间、机房、天线座、排烟（风） 道、变形缝要绘出，并注采用的详图索引号。 ②坡屋面应绘出屋面坡度或用直角三角形形式标注，注明材料、檐沟排水口位置，沟的纵坡度和 排水方向箭头。出屋面的排烟（风）道、老虎窗等应绘出并注详图索引号，应在屋面下面一层平 面上，以虚线表示屋顶闷顶检查孔位置。 ③外排水雨水管的位置除在屋面平面中绘出外，还应在底层平面中绘出。 ④一般屋面平面图采用1：100比例，简单的屋面平面可用1：150或1：200绘制。 ⑤设置雨水管排水的屋面，应根据当地的气候条件、暴雨强度、屋面汇水面积等因素确定雨水管 的管径和数量（雨水口的汇水面积由给排水专业提供） 17．根据工程性质及复杂程度，必要时可选择绘制局部放大平面图。 ①住宅单元平面图、卫生间、设备机房、变配电室、楼梯电梯间、车库的坡道、高层建筑的核心 筒等，需要绘制放大图。放大平面常用的比例为1：50。 ②放大平面中的留洞宜标注完全，此时在基本图的相应部位，可不必重复标注。 18．可自由分隔的大开间建筑平面宜绘制平面分隔示例系列，其分隔方案应符合有关标准及规定。 19．建筑平面较长较大时，可分区绘制，但须在各分区平面图适当位置上绘出分区组合示意图， 并明显表示本区部位编号。 20。在绘制本层平面图时，同时应该用虚线表示上部楼层投影（用于轮廓有变化的平面 ）便于对设计做出准
建筑施工图设计的优化要点及优化措施分析
建筑施工图设计的优化要点及优化措施分析发表时间：2020-02-28T14:33:54.667Z 来源：《防护工程》2019年19期作者：冯帅旗倪韬[导读] 施工图设计在建筑工程中占据十分重要的地位。
冯帅旗倪韬天津城建大学建筑设计研究院天津 300384；天津市建筑设计院天津 300074摘要：施工图设计在建筑工程中占据十分重要的地位。
施工图的主要作用是为建筑施工提供指导，施工图的设计质量直接影响建筑施工进度和施工质量。
基于此，必须高度重视施工图设计，并采取有效的措施，对施工图设计进行优化，以提高施工图设计质量，为建筑施工提供切实有效的指导。
论文根据本人实际工作中遇到的问题，对建筑施工图设计的优化要点及优化措施进行了分析，希望能够为施工图设计水平和建筑工程施工质量的提高提供一定帮助。
关键词：建筑施工图；设计；优化；分析一、建筑施工图设计的重要性建筑施工图设计质量影响工程施工质量，建筑施工图设计忽视施工实际需求，可能造成工程停工，重新研究某一部分的设计与施工问题，这对于建筑工程而言是很大的损失，不仅造成人力、物力与财力停滞与消耗，也可能影响建筑工程的按时完工。
建筑施工图设计阶段的工程造价控制对于建筑工程整体造价的影响是较大的，由于设计阶段需要对工程用材料、设备、人员配备进行综合性设计，而这些因素对工程造价影响较大，所以在建筑施工图设计阶段进行合理控制，能够减少工程成本的支出，也能够在材料、设备等条件上保障质量，为建筑施工提供支撑。
二、建筑施工图优化设计要点1.完善建筑细节设计在建筑施工图的设计中，经常会遇到设计不完整，考虑不全面的问题，与我国建筑相关部门制定的关于建筑工程设计要求严重不符。
在实际工程中，很多建筑施工图的总图设计经常会忽略建筑间距、工程周围道路的设计以及各种坡度和配套设施的设计，建筑平面设计会漏掉与其他专业结合处和特殊做法处的引注等细节，或者工程做法交代不清，导致施工单位无法施工，从而延长工程进度。
建筑施工图设计常见问题和注意事项
建筑施工图设计常见问题和注意事项摘要：建筑物是否安全往往取决于建筑施工图设计是否合理，所以对建筑施工图的要求相当高。
为了可以保证建筑施工质量，必须要合理设计建筑施工图，这是毋庸置疑的。
基于此，本文以建筑施工图设计未研究对象，首先介绍了建筑施工图设计的常见问题，然后分析了优化建筑施工图设计的有效措施，最后提出了建筑施工图设计中的注意事项，希望可以为同行人提供参考意见。
关键词：建筑施工图；问题；建设单位施工图设计要求设计师必须要具备较强的专业技能，可以灵活运用有关专业知识，而且遵循有关规定要求。
并且在建筑施工图设计中每个部分彼此影响，有着密切的联系，这样在施工图设计中就必须要综合考虑到各个方面，比如：施工材料以及施工工艺等等。
并且施工图设计对施工项目的开展有决定性的影响，所以应该在最大限度上确保施工图设计质量是合格的，只有这样才能保证建筑施工项目顺利开展。
一、建筑施工图设计的常见问题因为许多建筑且以及一些建筑工程师没有掌握丰富的专业知识，也不具有较强的质量意识，所以造成建筑施工图在设计时与建筑规范要求不相符，施工过程中出现许多问题，具体表现在以下几点：（一）总平面图缺项问题该问题往往在房地产项目的建筑施工图设计中容易出现，是因为有些中小型总平面设计违反《建筑工程设计编制深度的规定》等等规定，造成总平面图设计没有深度。
许多缺项问题都主要表现在总平面设计只重视建筑平面定位，不重视其交叉点以及间距等竖向设计，还有建筑以及用电等标注，进而导致建筑施工过程中出现许多问题，对施工进程造成不利影响，使施工单位面临重大的经济损失。
（二）节能设计的问题随着越来越多的人具有节约能源意识，建筑业的节能设计也广泛受到社会各界的密切关注，成为当前乃至今后建筑业发展的主要方向[1]。
但是作为新的系统独立学科，有些设计人员还是坚持原来的思维定式，并没有充分掌握全新的节能设计理念，也没有引起足够的重视，造成建筑施工图审核不达标情况容易出现。

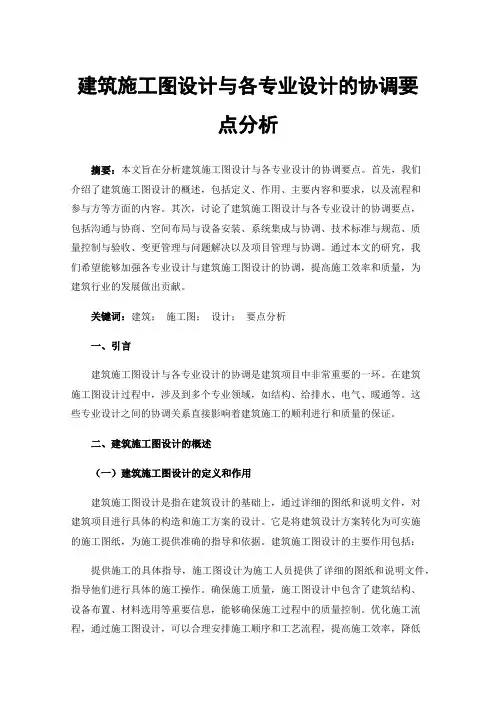

建筑施工图设计与各专业设计的协调要点分析
建筑施工图设计与各专业设计的协调要点分析摘要：本文旨在分析建筑施工图设计与各专业设计的协调要点。
首先，我们介绍了建筑施工图设计的概述，包括定义、作用、主要内容和要求，以及流程和参与方等方面的内容。
其次，讨论了建筑施工图设计与各专业设计的协调要点，包括沟通与协商、空间布局与设备安装、系统集成与协调、技术标准与规范、质量控制与验收、变更管理与问题解决以及项目管理与协调。
通过本文的研究，我们希望能够加强各专业设计与建筑施工图设计的协调，提高施工效率和质量，为建筑行业的发展做出贡献。
关键词：建筑；施工图；设计；要点分析一、引言建筑施工图设计与各专业设计的协调是建筑项目中非常重要的一环。
在建筑施工图设计过程中，涉及到多个专业领域，如结构、给排水、电气、暖通等。
这些专业设计之间的协调关系直接影响着建筑施工的顺利进行和质量的保证。
二、建筑施工图设计的概述（一）建筑施工图设计的定义和作用建筑施工图设计是指在建筑设计的基础上，通过详细的图纸和说明文件，对建筑项目进行具体的构造和施工方案的设计。
它是将建筑设计方案转化为可实施的施工图纸，为施工提供准确的指导和依据。
建筑施工图设计的主要作用包括：提供施工的具体指导，施工图设计为施工人员提供了详细的图纸和说明文件，指导他们进行具体的施工操作。
确保施工质量，施工图设计中包含了建筑结构、设备布置、材料选用等重要信息，能够确保施工过程中的质量控制。
优化施工流程，通过施工图设计，可以合理安排施工顺序和工艺流程，提高施工效率，降低成本。
协调各专业工程，建筑施工图设计涉及到多个专业领域，如结构、给排水、电气等，通过施工图设计可以协调各专业工程之间的关系，确保各项工程的顺利进行。
（二）建筑施工图设计的主要内容和要求建筑施工图设计的主要内容包括：平面布置图，展示建筑物在平面上的布局，包括房间分布、走廊、楼梯等。
剖面图，展示建筑物在垂直方向上的结构和布置情况，包括墙体、楼板、屋顶等。
立面图，展示建筑物外立面的形象和细节，包括窗户、门、外墙装饰等。
建筑施工图设计要点精选全文完整版
可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。
1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。
图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。
1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。
1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。
1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。
1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。
1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。
1.1.8）图签填写必须准确。
1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。
1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。
1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。
1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。
二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。
建筑专业施工图设计要点及事项
建筑专业施工图设计要点及事项摘要：文章先从建筑施工图设计中存在的问题出发，通过概述建筑专业施工图设计的重要要点总结出几项关键注意事项，希望能够供相关人士参考，引起重视。
关键词：建筑施工图；设计；要点引言随着建筑市场竞争日趋激烈，许多设计企业尤其是部分中小型设计单位由于技术力量薄弱，没有完善的质量体系，设备不够齐全和工作人员专业性知识不足，为了确保能够顺利拿下业务，基本完全按照业主的要求进行施工，不按照规章制度施工，从开始进行建筑方案的设计就一味迁就业主。
部分设计人员一心只为利益，不注重设计质量，无法建立一套完善的审评建筑方案，对于专业知识也不能够深度理解与完全掌握，没有较强的责任心以及质量意识，一旦进行实际施工，问题便会接踵而来。
一、建筑施工图的设计中存在的主要问题1、总平面图的缺项问题总平面图的缺项问题在一些中小型的设计单位中比较常见，它们给出的总平面图往往不符合建设单位颁布的《建筑工程设计文件编制深度的规定》，绝大部分的设计内容中只包含了建筑单位的平面定位，没有相关的建筑间距、道路布置、广场的位置、挡土墙以及道路的宽度、转弯半径等竖向的设计内容，此外，用建筑红线、地红线、绿地保护线以及道路红线来进行标注也是比较容易忽视的问题，很多项目总图中还缺少相关的坐标网络，没有指北针，没有入口的标注等等。
2、节能设计的相关问题在我国，建筑节能的设计是一门比较系统、新型独立的学科，但是设计人员对其没有很高的重视，并且对建筑节能设计的相关问题也不够熟悉。
在进行设计的过程中，往往会出现像窗墙不合格或者是外墙没有调整、屋顶的结构存在问题等情况，在一些设计中也有对不同热工、墙体的相关要求，经常会出现节能材料选择不当的问题，所以说节能设计在应用的过程中还是存在着许许多多的问题。
3、防火设计问题在实际进行施工图纸的设计时候，由于受到各种因素的限制，会出现防火设计问题，比如高层建筑防护防火门的设计等等。
在设计总图的过程中，消防车道的宽度以及转弯道路半径应完全按照设计规范要求，但在实际设计过程中，相关设计人员未能在设计条件基础上科学规范化地设计施工图，除此之外，就当今社会而言，设计绿化也尤为必要，因为居民舒适度与绿化程度息息相关，一个良好的绿化设计不仅能够节能减排，还可以有效提高人民的生活品质，然而实际设计工作中，设计人员不能够重视绿化部分的设计，达不到符合规范要求的绿化设计标准。
(完整版)施工图审查主要内容及注意事项
施工图审查主要内容及注意事项一、甲方工程师看图的重点是什么？甲方看图的重点是控制影响产品使用功能方面的问题和产品交付后客户使用心理方面的问题。
国家规范是我们的底限，至少不低于国家规范和标准的要求，从合约上不给公司造成麻烦。
更高一个层面的要求是从客户使用心理方面出发，虽然满足规范，但是否能够满足一个高档住宅客户的使用需求，需要换位思考，如果我是业主，我对这个部位的设计会怎么看，我会不会骂设计或骂开发商。
甲方工程师是信息的最全面掌握者，为什么？因为，我们要求甲方工程师既要站在开发商的立场上想问题――成本、进度、质量；又要站在消费者的立场上想问题――安全、适用、舒适；而且还要站在施工单位的立场上想问题――施工方便、快捷、省钱。
只有甲方工程师才最清楚自己需要什么样的产品，施工和设计都不会彻底了解。
我们目前的施工方最关心的是图纸清楚、修改少，可照图施工，至于使用功能和客户心理绝不过多考虑；而目前设计方最多能够把施工图做到八、九成的深度，对于细节的实施经常是达不到要求的，“画得出来的东西不一定做得出来”。
哪些是功能方面的问题呢？1、防水方式和作法，大的部位会涉及地下室底板、挡墙、厨房、卫生间、露台、阳台、屋面，细节还会有穿墙导管处的防水处理和构造、出屋面烟囱管道的泛水处理和防水施工细节、斜屋面上墙体根部的泛水处理、斜屋面天窗的节点处理等。
2、厨房排烟，卫生间排气的方式和路径，处理不当可能会影响室内精装和外立面效果，比如明卫生间排气如能改侧排，室内管井的尺寸就有减小的可能，客户在装修卫生间时更便于发挥和布置。
3、楼梯平台及梯段净高对使用的影响，仔细阅读强规的要求。
4、门窗开启方式和方向，门窗执手设置高度对使用的影响。
5、门窗洞口结构、保温、铝合金门窗安装大样，窗的节点，门的节点必须明确。
6、楼梯梯步高宽，楼梯、室内外过道的净宽，仔细阅读住宅设计规范，底限是尺度是多少，舒适尺度是多少在审图前都应该清楚地知道。
7、露、阳台的排水功能，这块因为与建筑立面关系很大，一般由土建工程师来控制，暖通工程师作技术支持。
施工图审查要点及注意事项
施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。
本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。
2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。
•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。
•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。
2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。
•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。
•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。
2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。
•确认设备的选型和参数是否与设计一致。
•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。
2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。
•确保安全设施的布置和尺寸符合相关标准和设计要求。
•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。
2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。
•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。
•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。
3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。
3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。
3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。
建筑施工图设计常见问题和注意事项
建筑施工图设计常见问题和注意事项摘要：建筑工程施工开展的过程中，必须要加强对建筑施工图的质量控制，因为整个施工图纸是建筑施工的重要基础如果不能够确保建筑施工图的设计质量，那么很容易导致整个建筑施工，出现问题和矛盾不仅会耽误施工工期而且也会导致建筑施工的成本控制失去应有的作用，本文通过对建筑施工图设计过程中常见的问题及措施进行分析，并且提出相应的注意事项。
关键词：建筑施工图设计；常见问题；注意事项1建筑施工图设计的基本组成施工图纸是指工程项目的总平面布置图、外形、内部布置、结构构造、内外装修、材料做法、设备、施工等要求的图样。
建筑施工图主要包括两大部分：文字和图形。
其中，封面目录、设计说明、施工用料表、节能、日照计算书等属于文字部分；总平面图、建筑平面图、立面图、剖面图、大样详图等属于图形部分。
首先，要在宏观上定性建筑方案，需要按照三步进行，第一步是方案设计，第二步是初步设计，第三步是施工图设计；其次，要对方案进行优化，增加专业因素；最后，也是最重要的阶段，是具体量化施工图设计内容，这些内容主要包含总平面、建筑结构、给排水、暖通电气、动力等专业因素。
2施工图设计中常见问题的分析2.1总平面图设计缺项在许多中小型建筑项目设计的过程中，经常会因为设计人员自身不够细致耐心，而导致总平面图出现，设计深度不足或者是缺少细节等情况，例如，很多的总平面设计图纸，包括建筑平面的定位设计，而对于道路宽度坡向坡高坡长以及挡土墙设置，并没有在总施工平面图中有所体现，此外还有许多建筑红线以及绿地保护器，也都没有在施工图纸中显现，这些问题都很容易导致建筑施工过程中，由于缺乏必要的参考，而导致施工出现不足。
2.2防火设计达不到要求在设计施工图纸的过程中，通常情况下会因为道路转弯半径设置不符合规范要求，关于消防扑救场地的设计也不符合规范标准，进而造成防火设计存在安全隐患的问题。
另外，部分高层建筑在进行设计时，会发生未预留变形缝以及预留变形缝较窄的情况，进而导致建筑在使用过程中会出现裂缝的现象，导致防火设计达不到效果。
建筑专业施工图设计要点及注意事项
建筑专业施工图设计要点及注意事项摘要：现如今，随着国民经济的快速发展，建筑专业的施工图设计中应该注意的事项有很多，包括建筑的防火设计，建筑的设计深度，屋面或者是地下室的防水设计，建筑的安全防护设计以及建筑的节能设计等等。
建筑专业的施工图设计中存在着许多多的要点和事项，并且设计的质量还有待提高，需要更加全面的施工指导。
在设计过程中每一个阶段都应该做好检查验收工作，这样才能让工程更加顺利的进行。
下文主要详细阐述了建筑施工图设计中需要注意的要点关键词：建筑专业；施工图；设计要点；注意事项1.建筑施工图设计中应该重视的相关要点1.1总平面设计内容不全，深度不够总平面施工图中只表示了建筑的位置，设计建筑与原有建筑的关系不清。
设计道路与原有道路的标高衔接不上。
解决方法:(1)总平面图要画出一定的范围。
从规划部门提供的地形图中画出周围原有规划的道路、建筑物、构筑物及其相邻建筑的位置、名称、层数和高度。
注意道路与建筑物边界的距离。
当有高度大于2m挡土墙和护坡时，上缘于建筑间的水平距离不应小于3m，下缘与建筑水平距离不小于2m。
标注场地内设计的建筑与相邻建筑之间的距离。
一般高层和高层之间的防火间距为13m，高层和多层之间的防火间距为9m，多层和多层之间的防火间距为6m。
高层的裙房可按多层计算。
当外墙有突出可燃构件时，与构件之间的距离，都要满足防火消防的要求。
1.2符合国家规范的设计方案在我国，为了确保建筑群设计的科学性、合理性，有相关的法律法规明确指出，在高层建筑中，不允许设置娱乐厅、幼儿园等场所，因为这些地方如果出现在高层设计上，存在很大的安全隐患，特比容易发生危险。
幼儿园的孩子们由于缺乏自我保护意识以及保护能力，因此，很容易发生事故。
对于游乐园来说，气氛很容易热烈起来，也会带来巨大的安全隐患。
所以设计人员在进行建筑施工设计时，有必要将这些地方的位置设在低楼层处，减少不必要的麻烦发生。
2.2施工图设计要足够全面仔细相关设计人员在进行建筑施工图纸的设计工作时，要做到全神贯注，全面按照国家设计规范进行设计工作，既全面又不缺乏认真，才能确保施工过程能够顺利进行。
建筑施工图设计要点分析
建筑施工图设计要点分析1. 引言1.1 什么是建筑施工图设计建筑施工图设计是建筑工程中非常重要的一个环节，它是根据建筑设计图纸、技术规范和施工方案，通过施工图设计软件进行绘制的详细施工图。
建筑施工图设计是建筑施工的指导和依据，它包括建筑结构图、工程图、设备图、管道图等，需要细致、精确地表达建筑各个部位的尺寸、位置、材质、工艺等信息。
建筑施工图设计的准确性直接影响到施工质量和工程进度，因此在整个建筑工程中具有至关重要的作用。
建筑施工图设计不仅包括建筑结构的设计细节，还需要考虑到施工过程中的各种特殊情况和对安全的保障。
在施工图设计过程中，需要综合考虑建筑结构的承载能力、抗震性能、防火等级、节能环保等方面的要求，确保建筑在施工和使用过程中都能够达到规定的标准。
建筑施工图设计是建筑工程中的重要环节，对于确保建筑工程的质量、安全和可持续发展具有重要意义。
1.2 建筑施工图设计的重要性建筑施工图设计的重要性体现在多个方面。
建筑施工图设计是建筑工程设计的重要环节，是将建筑设计方案具体化、可视化的手段之一。
通过施工图设计，可以准确地表达设计意图，确保施工过程顺利进行。
建筑施工图设计是施工单位施工的依据和指南，包括了建筑结构、建筑设备、建筑材料等细节内容，为施工单位提供了明确的施工方案。
建筑施工图设计对于控制工程质量、提高工程效率、减少工程成本也起到了至关重要的作用。
建筑施工图设计的质量和准确性直接影响着整个建筑工程的实施进展和最终效果。
建筑施工图设计的重要性在于为建筑工程的顺利实施提供了必要的技术支持和依据，有着深远的影响和意义。
2. 正文2.1 建筑施工图设计要点分析建筑施工图设计是指在建筑设计阶段，根据设计方案和相关技术要求，绘制出施工现场所需的详细图纸和资料，以便施工人员按照图纸进行施工。
建筑施工图设计的要点分析主要包括以下几个方面：1. 结构设计要点：结构设计是建筑施工图设计的核心内容之一。
要合理设置结构布局，确保结构稳定性和承载能力。
建筑施工图设计的注意要点和分析
建筑施工图设计的注意要点和分析作者：马瑞仙来源：《建筑建材装饰》2016年第11期摘要：伴随我国经济飞速的发展，建筑行业也随之蓬勃发展。
而施工图设计是建筑施工建设中的重要部分，并且施工的好坏直接影响建筑施工工地能否顺利开展。
本文对建筑施工图设计中需要注意的要点进行了分析。
关键词：施工图纸；注意要点；要点分析中图分类号：TU204 文献标识码：A 文章编号：1674—3024（2016）11—218—02前言建筑施工工作对建筑施工图设计者的水平要求相当高，同时也是建筑设计工作人员必备的技术条件。
而且建筑施工图设计工作涉及范围广，施工图设计包含建筑材料、建筑结构、建筑工艺以及建筑设备等，所以建筑施工图设计对于建筑工程项目施工具有影响重大。
1总图1.1定位应该采用坐标定位总图定位要采用坐标定位，无坐标资料的可以使用尺寸线定位。
定位尺寸线在目标建筑的起止点应该选在外墙轴线上，所以总图要有外墙轴线号。
定位坐标点也应该选在目标建筑的外墙轴线交点处。
只有建筑的日照间距、防火间距等间距尺寸线，才把起止点选在外墙皮上。
外墙皮应包含外保温层及面层。
定位尺寸线起止点应选在地界、道路红线、道路中心线、现状建筑外墙皮（最好是轴线）等确定性强的部位。
1.2拟建建筑外轮廓线应加粗总图拟建建筑外轮廓线需要加粗，出图后线宽0.9～1.0毫米为合适。
为了区分其它外轮廓线需要加粗的建筑，并且在拟建建筑外轮廓线范围内填充阴影线（可设计在图例中）。
1.3总图中应正确使用地形图作为底图业主或规划局所提供的地形图，通常应该包含较为丰富的信息：现状地形、高程、建筑、规划道路红线、管线、坐标等，甚至包括图章。
对于这张图，最好完全保留，删除任何元素都需要谨慎。
1.4其它易忽视的内容拟建建筑应该有屋顶构件元素。
与此同时，总图中需要标明本图的高程、坐标所属的高程系和坐标系。
2建筑施工图设计常见的问题2.1总平面图缺项问题在不少中小型建筑项目施工图设计中，经常会出现总平面图缺少或总平面图设计深度不够的问题。
民用建筑工程施工图设计深度
民用建筑工程施工图设计深度民用建筑工程施工图设计是指在建筑设计完成后，根据设计图纸及相关规范和标准，绘制出施工过程中所需要的详细图纸，以指导施工人员进行具体的施工操作。
施工图设计是建筑工程中一个非常关键的环节，直接影响到工程质量和施工进度。
因此，施工图设计需要充分考虑建筑结构、材料、设备等各方面因素，力求做到合理、精细、安全、经济。
一、施工图设计的基本要求1、准确性施工图设计必须完全符合设计图纸的要求，尤其是结构、尺寸、设备等重要部分的尺度和参数必须准确无误，以确保施工过程中不会出现因设计不准确而导致的施工质量问题。
2、清晰性施工图设计应当表达清晰，图纸上的文字、数字、符号等必须清晰可辨，以便施工人员理解和操作。
同时，各部分图纸之间的逻辑关系也要清晰明确，不容出现矛盾或重复的情况。
3、规范性施工图设计必须符合相关的规范和标准要求，包括建筑设计规范、结构设计规范、电气设计规范、给水排水设计规范等，确保设计符合法律法规和行业标准，同时也为施工提供参考依据。
4、经济性施工图设计应根据实际情况合理安排各项工程量，控制建筑成本，确保施工过程中不会出现浪费或冗余，提高工程建设的经济效益。
5、安全性施工图设计必须充分考虑施工安全因素，确定合理的施工工序和施工方法，采取有效的安全措施，确保施工过程中不会发生安全事故，保障工人的生命财产安全。
二、施工图设计的内容1、建筑施工图建筑施工图主要包括建筑平面图、立面图、剖面图、细部图等，其中平面图展示了建筑的整体布局和空间组织，立面图和剖面图展示了建筑的结构和建筑物内部空间的关系，细部图展示了具体构件的细节设计。
2、结构施工图结构施工图主要包括结构平面图、骨架图、细部节点图等，其中结构平面图展示了建筑结构的整体布局和施工工序分解，骨架图和细部节点图则展示了具体构件的尺度和连接方式。
3、给水排水施工图给水排水施工图主要包括给水管道平面布置图、排水管道平面布置图、细部节点图等，其中给水管道和排水管道的平面布置图展示了管道的走向和连接方式，细部节点图则展示了管道的连接细节。
设计工作重点、难点分析
设计工作重点、难点分析；1、工程的特点本次设计涉及到建筑设计及附属工程设计。
建筑类型较多，设计较为复杂，且互相之间交错渗透。
建筑设计时需要相互协调，不仅是整体风格以及外立面的色调，同时还需要考虑天际轮廓的美观性。
在建筑设计中，还要与附属工程设计相互对应。
且在现有的条件下，要遵循相应的规范。
2、设计工作重点难点1）、根据业主招标书的要求和工程现场的情况，充分理解现有场地空间，结合场地实际情况和单体方案设计理念合理布置，满足工程的功能需求。
2）、善于将利用现有地形，进行整体设计，满足功能、满足工作的需求去组织空间同时考虑空间使用的舒适性体现人性化设计；运用材质、色彩、光线、声音等去创造空间美，达到人与空间沟通美的享受。
3）、善于运用科技手段去满足各种环境的特殊要求，如空气净化、水净化、气体净化、静电控制、微震控制、噪声控制、工程防腐等，并具有相当丰富的设计经验。
4）、尊重地域文化、社会、经济背景，合理组织空间，坚持经济、美观、实用的原则来推敲设计。
以严谨的态度，精益求精的精神，追求最新、最美、最好，力求在满足建筑功能的情况下达到人性化的舒适设计。
3、项目重点难点应对措施3.1. 图纸资料（由甲方提供）1）、地形图。
根据面积大小提供1：2000、1：1000、1：500原址范围内总平面地形图。
图纸应明确以下内容：设计范围（红线范围、坐标数字）；原址范围内的地形、标高及现状物（现有建筑物、构筑物、山体、水溪、植物、道路、水井，还有水系的进出口位置、电源等的位置。
现状物种要求保留利用、整修和拆迁等情况要分别说明。
四周环境与市政交通联系的主要道路名称、宽度、标高点数字以及走向和道路、排水方向；周围机关、单位、居住区的名称、范围以及今后发展状况。
2）、局部放大图。
1：200图纸主要为提供局部详细设计用。
该图纸要满足建筑设计及道路设计的详细布局。
3）、要保留使用的主要建筑的平、立面图。
（平面图位置注明室内、外标高；立面图要标明建筑物的尺寸、颜色等内容）4）、现状树木分布位置图（1：200，1：500）。
建筑工程施工图纸中常见失误和矛盾之处,图纸审核注意要点
建筑工程施工图纸中常见失误和矛盾之处，图纸审核注意要点工程开工前，要认真审查图纸，组织图纸会审。
如果会审时能较全面地提出图纸中的差错和矛盾，送交设计人员解决，可避免或减少日后因图纸修改而出现的返工、停工以及经济索赔事件；可避免建筑设计上的缺陷和结构设计中的质量隐患。
经分析归纳，我们可从以下方面进行审图：一审查建施图01 检查各层平面图轴线的分尺寸相加是否等于总尺寸，各层同位置轴线尺寸是否相同；检查房间平面布置是否方便使用，采光通风是否良好02 检查立面图上标高和各分尺寸计算是否有误；检查立面图与平面图是否相符；检查细部大样图尺寸、标高与平面图、立面图是否相符03 检查门窗顶标高是否与其上层的梁底标高相一致，若不同，可采取调整门窗高度、调整上部梁的高度或者在门窗上另设过梁的办法解决04 检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1m，是否会出现碰头现象。
当净空尺寸只有2m时，可建议将梯梁改为宽扁梁或者做成折板梯，以增大净空高度，减少梯梁过低对人产生的压抑感05 检查女儿墙砼压顶面的坡向是否朝内。
若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不够美观，应提交设计处理06 检查外墙饰面分色线是否连通，若不连通，是否到阴角处收口。
当外墙与内墙无明显分界线时，应提出外墙装饰延伸到内墙何处收口最为美观。
检查外墙突出部位的顶面和底面是否同外墙一样装饰等。
二审查结施图01 检查各层结构平面图分尺寸相加是否等于总尺寸；检查结施图与建施图在同一个位置的轴线、尺寸、形状、标高是否存在问题；检查建筑平面砖墙下，结施图上是否有梁，若无梁，是否应在结构板底放钢筋加强。
检查梁高度能否满足建施图上门窗洞口尺寸的要求02 将梁、柱截面尺寸标注在每层结构平面上，检查有无平面图上有梁，但梁表上未标出的情况；检查有无次梁的高度大过主梁的高度；检查梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，应提请设计复验，以免因设计出图差错而导致结构质量事故03 当梁与剪力墙同一直线布置时，检查梁宽是否超过墙的厚度，若超过，应提出梁在墙位是否应作加强处理。
建筑施工图设计与各专业设计的协调要点分析
建筑施工图设计与各专业设计的协调要点分析摘要：在经济发展全球化的影响下，中国的城市化进程从未加快，各种建筑因其危害性而成为大城市整体建设过程中不可或缺的一部分。
近年来，中国与世界的联系不断加强。
在建筑领域，我们在不断接触和交流的过程中，积极引进西方国家优秀的设计技术和核心设计理念，并结合中国城市建筑的直播，创建了独具特色的建筑设计管理体系。
然而，由于不同建筑的不同用途，它们的设计步骤也不同。
因此，在建筑设计中，我们需要考虑许多因素，与专业设计师合作，提高建筑设计的整体灵活性，进一步优化建筑工程图纸的设计质量。
关键词：建筑；施工图设计；专业设计；协调要点1建筑工程结构施工图设计的介绍在建筑施工的前期准备工作中，施工人员必须设计项目的总体工程图纸，设计人员必须严格执行要求和标准设计工程图纸，并对项目的技术标准和施工方案进行综合分析，从而确保工程图纸的设计更加规范，符合施工标准。
在签署项目的过程中，做好项目图纸、建筑平面图和建筑总体设计，我们可以明确建设项目美感的施工类型，以确保后续建设工作的顺利实施。
在建设项目的设计环节中，可以利用有效的施工方案设计，从宏观角度规划项目的总体施工计划，设计必须非常精细。
通过总体设计，工作人员对建筑方案的设计进行了全面改进。
在实际设计中，不同类型的专业团队必须相互配合，从整体上确定设计方案，以充分保证建设项目的总体设计质量。
对建设项目进行工程图纸设计是非常重要的。
设计工作将涉及项目的不同技术和专业内容，还将建立项目中后期的实际施工数据信息。
建筑工程施工图设计包括建筑总体平面施工图、暖通工程、电气设备、给排水施工图、建筑施工图等相关资料。
设计师必须通过详细的文本图纸明确指导后续的现场操作。
2 建筑施工图设计中常见问题2.1防火设计问题消防安全设计是建筑施工图设计中需要考虑的一个极其重要的问题。
在工程图纸设计中，应考虑建筑防火，并考虑中国规定的标准。
然而，在建筑工程施工设计中，虽然考虑了防火问题，但在具体设计中没有考虑后期项目的施工操作面板。
建筑工程识图技巧(如何看建筑施工图)
建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图,再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建筑施工图设计与各专业设计的协调要点分析
建筑施工图设计与各专业设计的协调要点分析摘要：建筑设计是体现城市规划合理性的重要内容，所以在设计中需要根据城市规划的要求对所有建筑进行综合性分析。
建筑施工图纸的设计效果的影响因素相对较多，由于施工图纸设计具有很强的综合性和技术性，因此在实际设计中需要结合建筑工程的特点和要求，明确施工图设计管理的内容，为提升理水平，促使建筑工程施工中各道工序都能高效、有序地开展，在建筑施工阶段，建筑施工图设计师需要与各专业设计师、施工单位和监理单位进行协调，随时关注施工现场的实际情况，共同协调和解决施工中的技术问题和疑难情况，确保施工按照设计图纸进行。
通过对建筑施工图设计与各专业设计的协调要点的探讨，可以有效提高建筑施工质量和效率，实现设计方案的有效实施。
关键词：建筑；施工图设计；各专业；协调引言建筑工程的设计和施工是一个复杂的过程，涉及多个专业的设计和协调。
在建筑工程的设计过程中，建筑施工图设计是其中一个至关重要的环节。
建筑施工图设计既需要考虑建筑的美学效果，又需要兼顾建筑结构、给排水、电气、暖通等各个专业的设计。
因此，建筑施工图设计与各专业设计的协调是保证建筑工程设计和施工质量的重要保证。
本文将重点探讨建筑施工图设计与各专业设计的协调要点，以期对建筑工程的设计和施工提供一定的参考和帮助。
1建筑设计管理的意义设计管理作为建筑工程中不可或缺的环节，对建筑用途、造价、运营、功能等方面具有重要意义。
因此，设计人员需积极提升自身专业水平，深入了解与掌握建筑知识，在具体工作开展阶段，不但需要严格依照规范要求全面落实设计观念，同时还需凝聚全体设计人员的智慧，真正做到集思广益，唯有如此，方可充分发挥出设计管理工作的作用与价值，实现预期设想的施工目标。
2建筑施工图设计管理的常见问题2.1细节问题建筑工程图纸设计内容多，任何一个细节管理不当，都会影响到最终的设计效果，如何将建筑工程项目中设计到每个细节，全部考虑到位，是施工图纸设计需要高度重视的问题，在建筑工程施工图设计过程中，应该对建筑细节位置科学把控，如各个专业之间交流不够深入，使得设备没有摆放在对应位置，在施工图设计方面，对于重要施工环节缺少综合考量，设计不到位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑专业施工图设计要点及事项分析
摘要：现阶段，随着社会经济的发展，建筑规模不断扩大，建筑施工周期压缩的越来越紧，施工图设计的图纸质量就变得尤为重要，一个疏忽就可能造成施工返工，那样就会给施工人员造成很多麻烦，同时也会增加一些不必要的成本，所以为了确保项目能够顺利进行施工，本文主要论述了建筑专业施工图设计要点与事项相关知识。
关键词：建筑；施工图纸设计；注意事项
引言
当今时代，建筑市场竞争越来越严峻。
施工图设计是建筑施工的重要依据，所以，我们要正确认识施工图设计的作用，以防施工图纸偏差为企业造成不必要的经济损失。
所以，深入探究建筑项目施工图设计要点是十分必要的。
1、建筑专业施工图设计问题分析
1.1总平面图缺项问题
一般情况下，在一些项目中，总平面图设计的都不是很符合要求的，只有建筑物自身的平面定位，而建筑间距、道路及广场布置等内容却没有。
缺乏道路排水管道的走向、埋深、坡度，另外竖向设计和无障碍设计以及一些总平面大样图这些内容极易引起缺项，甚至在一些小型的项目中都没有总平面图，这些都是我们应该注意的问题。
1.2节能设计方面
一直以来，节能是我国实施的一项重要发展战略目标。
但实际施工中，很多施工人员不重视这一战略目标，同时企业内部知识信息培训不充分，所以对节能具体设计与措施认识也不够全面。
一般建筑设计中，窗墙不符合国家规定，亦或是外墙设计调整不及时等是建筑设计比较常见的问题。
同时，房屋结构设计中热工性能不足，也是重要问题之一，或者是材料用太好造成节能的浪费等等，由此可以发现，当前实际应用中，节能设计依然存在很多缺陷。
1.3防火设计缺乏规范性
（1）缺乏完善的消防车道与救援场地。
建筑专业施工图设计中，防火设计不完善问题比较常见。
施工图设计中，道路转弯半径与消防车道、救援场地宽度及深度等不符合规范要求，且消防救援场地与消防车车载要求不相符。
（2）缺乏全面的防火隔离措施。
施工图设计中，如果地下室与地面楼层楼梯共用，在首层与地下室出入口地方做好防火分隔措施，但当前，我国现有建筑住宅设计，普遍存在防火隔离措施被忽略的问题。
（3）没有分隔开车库防火墙。
施工图设计中，如果地下车库与相邻建筑紧密相连，就要有防火墙分隔开，但事实上，很多都没有用防火墙进行分隔。
（4）防火疏散宽度不满足要求。
施工设计图中，很多建筑楼梯净疏散不满足要求，没有按照相应的百人宽度疏散指标来计算，这与国家规范不相符，后期也是可能出现隐患的。
2、建筑专业施工图设计注意要点
2.1依照规定设计施工图
为了保障建筑群体有合理的施工设计图，相关法律明确规定，高层建筑内不能出现游乐厅或幼儿园等娱乐场所，原因在于如果高层建筑中这些场所安全隐患比较大，极易发生安全事故。
幼儿园幼儿自身保护能力与意识不足，因而意外发
生几率比较大；而游乐园气氛极为热闹，其内部隐患也比较大。
因此，建筑施工
图设计中，设计人员应在低楼层位置设计，以防发生不必要的安全事故。
2.2各部门间实现协调合作
众所周知，建筑施工图设计不是几名设计人员就能实现的，公司内部以及各
部门要沟通合作。
所以施工图设计过程中，单位要合理分配工作内容，落实每一
项具体工作，各司其职。
实际设计中，及时的沟通是极为重要的一项工作，不然
导致的后果就是设计人员图纸修改后没有及时送到施工人员手上，因而造成错误
施工，影响施工周期。
一般施工单位进行施工时，企业各部门要结合不同施工地
段与地形，选用不同的测量方法，再进行讨论，共享设计思路并交流自己的想法。
在此基础上，各部门具体分工，实际工作中相联系的部门保持交流，以此提高施
工设计图纸的正确性，为高效完成工作目标奠定良好的基础。
2.3认真细致地设计施工图
设计人员设计施工图时，要认真完成每一项工作内容，做好每一细节工作，
以此保障准确无误的设计施工图纸，从根本上提高项目施工质量，增强设计的安
全性。
一般情况下，施工图设计中作业量比较大，且比较严谨，由此可以发现其
对项目施工有着非常重要的影响。
所以实际工作中，设计人员要细心而专注的设
计图纸，提高项目施工的安全性。
施工现场中，施工图是所有项目施工的重要参
考依据。
因此，如果施工设计图出现任何失误，就无法顺利完成项目施工。
3、设计注意事项分析
3.1科学审视施工设计方案
建筑项目施工中，设计图与企业经济利益、人员生命安全、实践及居民生活
保障等密切相关，因而对于施工设计图，必须要科学审视，不能想当然其科学与
安全性，要全面审核设计方案的准确性，切忌出现审视盲点。
特别是对于方案阶
段设计的预留管井，很多都不满足实际使用要求。
另外，逐步优化施工设计方案，以公正批判的视觉对施工设计方案进行审视，在此基础上确保获得科学而合理的
施工设计方案，为企业创造更多的社会与经济效益，居民生命与财产安全得到保障。
3.2设计人员全面仔细的检查施工设计图纸
项目施工与施工图纸之间如同模板与实体，模板完整，实体才能完成呈现，
因而施工图设计人员要正确认识两者的关系，严格审核图纸设计方案。
首先，设
计人员要深入了解项目所在地地形，对每一地段做出认真分析与测量，以防施工
过程中，因设计图与项目地段要求不相符延误工期。
其次，设计人员还要确保完
整设计施工方案，杜绝出现任何缺项或漏项，考虑周全。
另外，对于必要的导线
与管道安装走向，设计人员要认真对待，做好实地勘测，及时解决发现的异常问题，以防建筑柱梁影响管道与导线安装。
最后，审查人员全面勘察设计人员施工
设计图，从根本上设计完整的可操作性强的施工图。
3.3设计图要具有节能性
当今信息爆炸时代，社会发展速度快，各行业领域要紧跟时代步伐才能保持
一席之地。
近些年，建筑行业中绿色节能理念得到了广泛的应用，所以图纸设计中，绿色节能元素的引入是势在必行的。
项目图纸设计中，设计人员可设计相应
的绿色节能装置，比如建筑顶部太阳能电池板的安装，节能用户电能使用量；甚
至有的地方愿意加大成本在建筑物中考虑采用一些技术性难度比较大的玻璃幕墙，降低屋内强光刺激。
这种建筑设计具有一定的美观性，节能效果也十分突出。
3.4先进设备与技术的更新
保障设计方案质量前提下，创造性发挥，增强建筑设计的特色，这是设计单
位的重要优势。
设计单位可为人员提供良好的工作氛围，激发其工作潜能。
定期
引入现代化设备与技术，对设计人员加强培训，在新技术带领下，设计人员由此
设计出的装置与建筑拥有突出特点与质量，为建筑市场开辟新发展格局。
3.5设计人员自身综合素养的提高
建筑专业施工图设计中，设计人员自身综合素养与项目施工图设计质量密切
相关，设计人员只有不断提高自身综合素养，才能确保我国建筑行业整体设计水
平得到提高。
所以，建筑单位要加强设计人员的专业技术培训，从根本上提高其
专业技能，为行业整体设计水平的提高打下基础。
另外，设计人员还要保持终身
学习意识，及时更新自身知识结构，以此保障项目施工设计方案质量，增强设计
方案的科学与先进性。
结束语
综上所述，随着社会经济的快速发展，居民生活品质不断提高，此种情况下，建筑设计图质量备受关注。
建筑专业施工图是专业而综合性的，建筑项目方案设
计必须要有实用性。
施工方案实际设计中，还存在一些不足，因而建筑设计单位
要参考国家规定标准，完整的设计项目施工图方案，增强各部门间的合作协调，
同时严格审核施工设计图纸，在此基础上，建筑专业施工图才能获得更好的设计
效果。
参考文献
[1]郜瑜,路乘坤.浅析建筑施工图设计要点与注意问题经验[J].智能城
市,2018,4(09):43-44.
[2]陆春荣.浅谈建筑专业施工图设计要点及事项[J].建材与装饰,2017(42):72-73.
[3]余兵章.建筑专业施工图设计要点及事项分析[J].建材与装饰,2017(26):101-102.
[4]黎将宏.建筑施工图过程中注意要点[J].建材与装饰,2017(10):115-116.。
