简述发动机电子控制系统的组成和其工作原理

合集下载

汽车电控技术期末复习题

汽车电控技术期末复习题Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT汽车电控技术复习题一、选择题 30题1、发动机电子控制系统由：( B )A、喷油器、电控单元和执行器三部分组成；B、传感器、电控单元和执行器三部分组成C、传感器、喷油器和执行器三部分组成；D、传感器、电控单元和喷油器三部分组成2、发动机燃油喷射系统中，以下哪种不属于间歇喷射( D )A.分组喷射；B.同时喷射；C.顺序喷射；D.连续喷射3、桑塔纳2000GSi型轿车哪个传感器无信号时，发动机将无法启动( A )A.曲轴位置传感器；B.凸轮轴位置传感器；C.冷却液温度传感器；D.进气温度传感器4、起动发动机前如果点火开关位于“ON”位置，电动汽油泵：（C）A、持续运转B、不运转C、运转10s后停止D、运转2s后停止5、某汽油喷射系统的汽油压力过高，以下哪项正确。

（ B ）A、电动汽油泵的电刷接触不良；B、回油管堵塞；C、汽油压力调节器密封不严；D、以上都正确。

6、关于节气门体上的怠速调整螺钉，以下哪项正确（B ）A、是用来调节汽油喷射器的供油量；B、是用来调节混合气的浓度；C、以上都正确；D、以上都不正确。

7、下列不属于液压电子控制动力转向系统控制方式的是：（C）A．反力控制式 B．流量控制式 C．回转阀控制式 D．阀灵敏度控制式8、发动机电子控制系统由( B )A.喷油器、电控单元和执行器三部分组成B.传感器、电控单元和执行器三部分组成C.传感器、喷油器和执行器三部分组成D.传感器、电控单元和喷油器三部分组成9. Ne信号指发动机（C ）信号。

A. 凸轮轴转角B.车速传感器C.曲轴转角D.升空调开关10、发动机燃油喷射系统中，以下哪种不属于间歇喷射( D )A.分组喷射B.同时喷射C.顺序喷射D.连续喷射11、.桑塔纳2000GSi型轿车哪个传感器无信号时，发动机将无法启动(A ) A.曲轴位置传感器B.凸轮轴位置传感器C.冷却液温度传感器D.进气温度传感器12、发动机怠速转速大小与下列哪个传感器信号无关( A)A. 动力转向开关信号B. 冷却液温度传感器信号C. 发动机转速传感器信号D.空调开关信号13、启动发动机时，若节气门全开，则喷油器(B)A.喷油量较少B.不喷油C.喷油量较多D.喷油量最大14、下列哪个工况不是采用开环控制（C ）A.怠速运转时B.发动机起动时C.氧传感器起效应时D.节气门全开或大负荷时15、下列元件哪个属于体积流量型的空气流量计(A)A.翼片式空气流量计B.热丝式空气流量计C.热膜式空气流量计D.进气压力传感器16、在MPI（多点汽油喷射系统）中，汽油被喷入( C )。

电控点火系统的组成与工作原理 ppt课件

结构特点：
在6缸发动机上共有3个独立的点火线圈，每个点火线圈向配对的两个火花塞供电。
点火器中功率三极管的数量与点火线圈的数量相同，每个功率三极管控制一个点火线圈工作。
ppt课件
18
1、同时点火方式：
工作原理：
发动机工作时，ECU向点火器输出点火控制信号，点火器按点火顺序依次控制功率三极管导通或截止，使初级电路周期性地通断，点火线圈周期性地产生高压，高电压使配对的两缸火花塞跳火。
确认信号。
ppt课件
6
一、微机控制点火系统的组成和工作原理
4、微机控制点火系的类型：
（1）有分电器式（2）无分电器式
①同时点火 ●二极管分配式 ●点火线圈分配式 ②独立点火。
ppt课件
7
二、有分电器电控点火系统 DI
丰田皇冠3.0轿车2JZ-GE发动机点火系原理图：
ppt课件
8
二、有分电器电控点火系统 DI
图8—18为实测的点火次级单缸波形(图中FIRE为击穿电压，BURN为燃烧电压， DUR为闭合时间)。由于点火次级波形受发动机、燃油系统和点火条件的影响较大．所以对检测发动机机械部分、燃油系统及点火系统部件的故障是很有用的。通过观察波形的特定点及特定段相应的变化，可判定该缸点火系统相应部件和系统的故障。显示屏上显示了波形各部分的判定参数。
有的除起开关作用外，还有气缸判别、闭合角控制、恒流控制、安全信号等电路（丰田TCCS系统）；
有的发动机不单设点火器，将大功率三极管组合在电子控制器中，由电子控制器直接控制点火线圈中的初
级电流通断（北京切诺基4.0L发动机）。
ppt课件
26
一、点火器
3、检查：
（1）将点火线圈与点火器的导线连接器插接好，用电压表或示波器检查发动机ECU端子间的电压，应符合要求：

汽车发动机电控技术复习题1(1)

1.简述发动机电子控制系统的组成：信号输入装置、电子控制单元（ECU）、执行元件。

2.简述燃油电子喷射系统的组成：空气供给系统、燃油供给系统、控制系统。

3.发动机转速传感器有哪些类型：曲轴位置传感器4.电控汽油喷射发动机主要由哪几部分组成：空气供给系统、燃油供给系统、点火系统，控制系统5.发动机温度（冷却液温度）是如何影响基本喷油持续时间的？6.电动燃油泵中的单向出油阀和安全阀有什么作用？若损坏，会出现什么问题？答：在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。

，可以保持油路中有一定的残余压力，据有泵油量大、泵油压力较高、供油压力稳定、运转噪声小、使用寿命强的功能，工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务。

安全阀当燃油泵内压力过高时，安全阀开启，保证燃油泵不被损坏。

如果损坏了安全阀，肯定会造成系统损坏，因为一到一定的压力安全阀就会自动泄压来保证系统的安全性7.压力调节器的作用是什么？为什么要使燃油分配管内油压与进气歧管内气压的差值保持为常数？答：燃油压力调节器的功用就是调节燃油压力，使喷油压差保持恒定ECU对喷油质量的控制是时间控制，即控制喷油的持续时间，喷油压力便成影响喷油量和空燃比的重要因素，若在相同的喷油持续时间，若喷油压力不同，喷油量也不同。

为了精确的控制喷油量和空燃比，必须确保喷油压力与进气歧管真空度之间的压力差为恒定值。

8.画出喷油泵的基本控制电路图。

9.如何确定喷油脉宽？10.初始点火提前角：在发动机启动时的点火提前角，为固定值11.EGR：将燃烧完的废气引入进气管，以降低燃烧温度，降低废气中的NO物12.传感器：将非电量转换为电量的装置13.空气流量计MAF=Mass Air Flow【作用】在L型电控燃油喷射系统中，空气流量计用于将单位之间内进入发动机的进气量转换成电信号，并将信号输入ECU。

【安装位置】空气滤清器与节气门体之间。

简述发动机电子控制系统的组成和其工作原理

简述发动机电子控制系统的组成和其工作原理
发动机电子控制系统的组成主要是由输入设备、处理器、输出设备等组成。

输入设备：系统使用传感器监测发动机的参数数据，传感器测量的参数包括发动机的转速、气缸的压力、气缸的温度等，这些参数数据作为系统的输入，传输给处理器。

处理器：处理器由一系列电子元件组成，它运行各种控制、管理、操作程序，根据从传感器收到的参数数据，经过特定算法和计算，控制系统动作，输出控制信号和控制指令。

输出设备：输出设备就是电子控制系统的最后一步，它把处理器计算出的控制指令或控制信号给到发动机的各种伺服系统，使其达到最佳的工作性能。

发动机电子控制系统的工作原理：当发动机启动或运行时，发动机电子控制系统就开始工作，传感器通过测量发动机的参数数据，把这些参数数据传递给处理器，处理器运行程序，并根据传感器收集的参数，进行处理与计算，根据处理后的结果，输出控制信号和控制指令，最终控制发动机的各种伺服系统，使其达到最佳的运行性能。

汽车电控发动机系统结构和原理-发动机点火控制

发动机点火控制汽油发动机采用微机控制点火控制点火系统能将点火提前将点火提前角控制在最佳值，使可燃混合气燃烧后产生的温度和压力达到最大值，从而通过发动机的动力性，同时还能提高燃油经济型和减少有效气体的伤害。

发动机点火能量的高低取决于点火线圈通电时间的长短即点火导通角，点火导通角的大小与蓄电池的电压和转速有着直接的关系，在电控发动机上可以实现对点火导通角有效的控制。

使发动机产生最大动力的有效方法增大点火提前角。

但是点火提前角过大又会引起发动机爆震，发动机爆震一方面会导致发动机输出功率降低，另一方面会导致发动机使用寿命缩短甚至损坏。

消除爆震最有效的方法就是推迟点火提前角。

在电控发动机上采用爆震控制。

任务一点火提前角的控制任务目标1.发动机的点火控制学习目标1.了解发动机的点火控制一、点火提前角的确定汽油发动机的可燃混合气表适当的提前一些。

通常把发动机发出最大功率和油耗最小的点火提前角称为最佳点火提前角。

点火提前角大小直接影响发动机的输出功率、油耗、排放等。

发动机工况不同需要的最佳点火提前角也不相同，怠速时最佳点火提前角是为了使怠速运转平稳，降低有效气体的排放量和减少燃油消耗量；部分负荷时最佳点火提前角是为了减少燃油消耗量和有害气体的排放量，提高经济性和排放性能；大负荷时最佳点火提前角是为了增大输出转距，提高动力性能。

微机控制的点火提前角0由初始点火提前角0 i、基本点火提前角0 b和修正点火提前角0 c 三部分组成,即0 =0 i+0 b+0 c1.初始点火提前角初始点火提前角又称为固定点火提前角，其值大小取决于发动机的结构形式，一般为上止点BTDC°6 - BTDC12 °。

在下列情况时，由于发动机转速变化大，空气流量不稳定，点火提前角不能准确控制，因此采用固定点火提前角进行控制，其实际点火提前角等于初始点火提前角。

1）发动机启动时；2）发动机转速低于400r/min 时；3）检查初始点火提前角时。

电子控制系统组成与流程

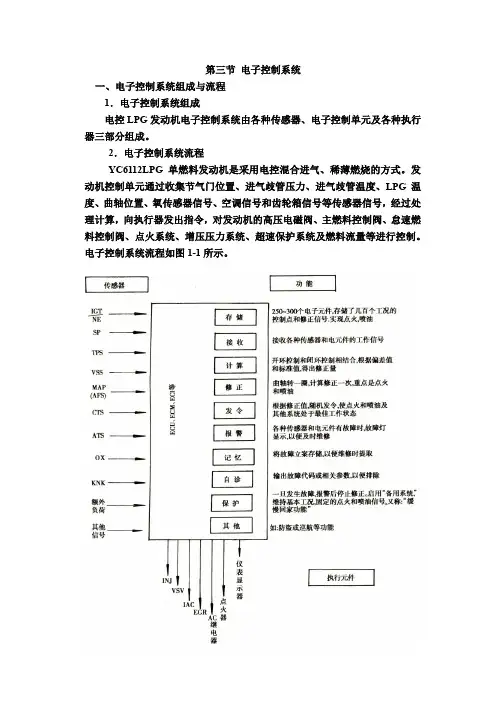

第三节电子控制系统一、电子控制系统组成与流程1．电子控制系统组成电控LPG发动机电子控制系统由各种传感器、电子控制单元及各种执行器三部分组成。

2．电子控制系统流程YC6112LPG单燃料发动机是采用电控混合进气、稀薄燃烧的方式。

发动机控制单元通过收集节气门位置、进气歧管压力、进气歧管温度、LPG温度、曲轴位置、氧传感器信号、空调信号和齿轮箱信号等传感器信号，经过处理计算，向执行器发出指令，对发动机的高压电磁阀、主燃料控制阀、怠速燃料控制阀、点火系统、增压压力系统、超速保护系统及燃料流量等进行控制。

电子控制系统流程如图1-1所示。

图1-1 LPG单燃料电子控制系统流程LPG单燃料供气量确定，如图1-2所示。

图1-2 LPG单燃料供气量确定二、电子控制系统主要部件结构与工作原理1．传感器传感器一将发动机的各种工作状况参数转变为电信号，提供给电子控制单元。

常用的传感器有：1) 进气岐管绝对压力(MAP)传感器：进气岐管绝对压力(MAP)传感器信号是ECU用来确定发动机的进气量的主要信号。

在发动机各种不同的负荷状态下，进气岐管绝对压力传感器测出进气管内真空度的变化，并转换成电信号输入ECU，作为电子控制单元(ECU)决定基本喷气量的依据之一。

MA P多用软管与进气管连接，有的则直接装在进气管上，减少了漏气故障。

这种传感器尺寸小，响应性好，使用较广。

(1 ) 进气压力传感器构造和工作原理。

如图1-3所示，它由外壳、压力室、膜片、压敏电阻等组成。

①4个压敏电阻R1、R2、R3、R4形成了桥式电路，用硅胶传递压力，产生“压敏电阻效应，使电阻值变化，破坏了电桥的平衡。

当输入端A加上5V的电压时，输出端B即产生随压力变化的随动电压0～5V给电脑ECM。

②“压敏电阻效应”：R1、R3为正应变则R1+△R；R3+△R。

R2、R4为负应变则R2-△R；R4-△R。

因而在a、b两端产生电位差，产生正比于绝对压力的电压信号，通过差动放大器处理后，从B端输出给电脑ECM 。

柴油机电子控制系统

第二章柴油机电子控制系统第一节柴油机电子控制系统的组成及工作原理一、柴油机电子控制系统的组成柴油机电子控制系统由信号输入装置、电子控制单元ECU和执行器三部分组成。

1、信号输入装置（1）加速踏板位置传感器用来检测加速踏板的位置，此信号输入ECU后与转速信号共同决定柴油机的喷油量及喷油提前角，是柴油机电子控制系统的主要控制信号。

（2）转速传感器，曲轴位置传感器用来检测发动机转速或曲轴位置，与加速踏板位置传感器共同决定喷油量和喷油提前角，是柴油机电控系统的主要控制信号。

（3）泵角传感器：检测喷油泵凸轮轴转角，与曲轴位置传感器配合共同控制喷油量，并保证在喷油正时改变时不影响喷油量。

（4）着火正时传感器：检测燃烧室开始燃烧的时刻，修正喷油正时。

（5）冷却液温度传感器检测发动机水温修正喷油量及喷油正时。

（6）进气温度传感器：检测进气温度，修正喷油量及喷油正时。

（7）进气压力传感器：检测进气压力，以修正喷油量及喷油正时。

（8）溢流环位置传感器：检测溢流控制电磁铁的电枢位置，以反馈控制溢流环的位置。

（9）正时活塞位置传感器：检测电子控制正时器正时活塞的位置，将喷油正时提前量信号输入ECU。

（10）控制杆位置传感器：检测电子控制柱塞式喷油泵调速器中控制杆的位置，将燃油喷射量的增减信号反馈给电脑。

（11）控制套筒位置传感器：检测电子控制分配式喷油泵调速器中控制套筒位置，将燃油喷射量的增减信号反馈给ECU。

（12）E/G开关：发动机点火开关信号，向ECU输入发动机工作状态信号。

（13）A/C开关向ECU输入空调工作信号，是怠速控制信号之一。

（14）动力转向油压开关：检测动力转向管路油压的变化，是怠速控制信号之一。

（15）空档起动开关：向ECU输入自动变速器是否处于空档位置信号，是怠速控制信号之一。

2、电子控制单元ECU是一个综合控制装置，具有如下功能：（16）接受传感器或其他装置输入的信息，给传感器提供参考基准电压：2V 、5V、9V、12V。

汽车发动机怠速控制系统的组成与工作原理-图文详解

• 起动初始位置的设定
起动后控制
• 暖机控制
怠速稳定控制
怠速预测控制
电气负载增多时的怠速控制
学习控制
功用、组成工作原理、类型
检测方法
控制策略
功用、组成工作原理、类型
检测方法
控制策略
检测方法
控制策略
4、怠速工况的识别
• 在怠速控制系统中，ECU需要根据节气门位置信号和车速信号确认怠速工况，只有在节气门全关、车速为零时，才进行怠速控制。
功用、组成工作原理、类型
检测方法
控制策略
5、怠速控制执行元件的类型和工作原理、检测方法
以旁通式怠速控制系统为例，该种怠速控制系统目前主要有两种基本类型：
• ⑴步进电机型（step motor type ） • ⑵旋转电磁阀型( rotary solenoid type )
安装位置、类型
工作原理
检测方法
控制策略
安装位置、类型
工作原理
检测方法
故障诊断
功用、组成工作原理、类型
检测方法
控制策略
功用、组成工作原理、类型
检测方法
控制策略
6、步进电机型怠速控制阀的控制策略 (1)起动初始位置的设定 (2)起动后控制 (3)暖机控制 (4)怠速稳定控制 (5)怠速预测控制 (6)电气负载增多时的怠速控制 (7)学习控制
功用、组成工作原理、类型
检测方法
控制策略
1、怠速控制系统的功能
• 怠速控制的功用：一是实现发动机起动后的快速暖机过程；二是自动维持发动机怠速稳定运转，即在保证发动机排放要求且运转稳定的前提下，尽量使发动机的怠速转速保持最低，以降低怠速时的燃油消耗量。

电控点火系统ESA的组成与工作原理

最佳点火时刻
提前点火
无爆震
1.电控点火系统(ESA)的组成与工作原理
通电时间（闭合角）控制
闭合角是点火线圈初级电路的功率三极管导通期间发动机曲轴转过的角度，闭合角控制也称通电时间控制。
初级线圈被断开瞬间所能达到的断开电流值与初级线圈接通时间长短有关。
次级线圈高压的最大值与初级断开电流成正比，为了获得足够的点火能量，必须使初级电流达到饱和。
起动后
←G信号和Ne信号
转速和负荷 ↓
有关传感器的信号 ↓
1.电控点火系统(ESA)的组成与工作原理
点火提前角控制
点火正时脉谱图
1.电控点火系统(ESA)的组成与工作原理
点火提前角控制
起动时点火提前角控制
起动开关信号STA
发动机转速信号Ne （一般300r/min以下）
ECU 判定起动工况固定为一个设定值（初始点火提前角）。
（4）检修（以大众桑塔纳为例）
①在使用中，拆开爆燃传感器线束连接器，用万用表在传感器侧检查传感器端子与传感器壳体之间电阻，应不导通（电阻为无穷大），否则说明内部短路，应更换传感器。如图（a）所示。
②爆燃传感器工作情况的检查，可在怠速运转时进行。拆开爆燃传感器线束连接器，用示波器检查传感器端子与搭铁之间的信号电压，应有脉冲信号输出，否则说明传感器不良，应更换新件。如图（b）所示。
1.电控点火系统(ESA)的组成与工作原理
点火提前角控制——空燃比反馈修正
空燃比反馈修正，ECU根据氧传感器的信号修正喷油量，当喷油量减少而导致混合气变稀时，应适当地增加点火提前角；反之则减小点火提前角。
1.电控点火系统(ESA)的组成与工作原理
点火提前角控制——爆燃修正

电子点火系统的工作原理

电子点火系统的工作原理
电子点火系统是一种用于发动机点火的技术，通过使用电子控制单元（ECU）和传感器来控制点火时机和点火能量。

其工作原理可以简单概括如下：
1. 传感器检测：电子点火系统中的传感器，如曲轴位置传感器和气缸压力传感器，监测发动机运行状态并将相关数据传输给ECU。

2. 点火控制：根据传感器提供的数据和预设的点火策略，ECU 计算出最佳的点火时机和点火能量。

3. 引线传输：ECU通过电磁继电器触点，控制发动机点火线
圈的开关，将电流传递到点火线圈。

4. 产生电火花：点火线圈将低电压的电流放大并转换成高电压的电能，然后将电能传递给点火塞。

5. 点火：点火塞的中心电极和侧电极之间产生高压电火花，这会点燃燃烧室内的混合气，启动发动机。

6. 循环检测：点火完成后，ECU继续监测传感器的输出，以
确保点火正常工作。

如果发现异常情况，ECU会相应地调整
点火时机和点火能量，以保障发动机的稳定运行。

总体而言，电子点火系统利用传感器检测发动机状态，并通过ECU控制点火线圈来实现点火，从而确保发动机的正常运行。

与传统的机械点火系统相比，电子点火系统具有更好的可靠性、稳定性和点火精度。

柴油机电控系统认知—柴油机电控系统基本组成及工作原理(柴油机电控系统检修课件)

压力调节阀使喷油器喷油压差保持不变；电磁阀通电开始时刻决定了喷油的开始时刻，其通电时间决定喷油量。
电控蓄压式共轨燃油喷射系统
02
柴油机电控系统基本组成和工作原理
基本组成及工作原理
一般可将电子控制柴油机分为四个部分，即被控制对象柴油机、传感器、以单片机为核心的电子控制单元及执行器。
柴油机理想燃烧状况及改善措施
柴油机理想燃烧状况
是一个更复杂的动态最优化控制过程，目的是改善燃油经济性、降低排放和降低噪声。
以抑制 NOx 排放和降低颗粒排放为例
曲轴转角/（°）为抑制NOx 排放和降低颗粒排放所希望的燃烧放热率
柴油机燃烧改善措施
要有—个能实现复杂的、多参量的、高精度的而且能进行实时控制的以微机为电控单元的柔性控制系统。
01
组成及工作原理
系统组成及工作原理
系统组成
低压油路
高压油路：单体泵、高压油管、机械喷油器
电控装置：ECU、传感器、单体泵电磁阀
单体泵电控燃油喷射系统结构组成
系统组成及工作原理
工作原理
传感器和控制开关将实时监测的参数输送给 ECU，ECU 与已储存的设定参数值或参数图谱进行对比，经过处理计算后按最佳值的指令输出给执行器—电磁阀。电磁阀根据ECU指令（通断电），在规定时刻打开和关闭单体泵出油口通向回油管路的通道，从而控制供给喷油器高油压的时间和时刻，最终达到控制喷油量和喷油正时，使柴油机运行状态达到最佳。
可变怠速仲裁控制
自动监控、安全保护与自适应控制
据不断修正，使电控系统具
有更好的适应能力。
最高转速控制
根据各种温度、蓄电池电压与空调请求调节怠速运行速度。

点火系统的组成和工作原理

汽油机点火系主要有：传统点火系统和计算机控制的点火系统两大类型。

传统点火系统又可分为磁机电点火系统和蓄电池点火系统。

(1) 磁机电点火系统：电能是由磁机电本身提供的，其结构复杂，低速时点火性能差，普通只用于无蓄电池的机动车上。

(2)蓄电池点火系统：又称有触点点火系统，其结构简单、工作可靠，在汽车上得到广泛应用。

蓄电池点火系统的主要缺点：1)高速易断火，不适合高速发动机。

2)断电器触点易烧蚀，工作可靠性差。

3)点火能量低，点火可靠性差。

(3) 微机控制的点火系统：系统中使用摹拟计算机根据各传感器信号对点火提前角进行控制。

主要优点：1) 在各种工况及环境条件下，均可自动获得最佳的点火提前角。

2)在整个工作工程中，均可对点火线圈初级回路通电时间和电流进行控制。

3)采用爆燃控制功能后，可使点火提前角控制在爆燃的临界状态。

2．电控点火系统的类型：可分为有分电器和无分电器式。

电控点火系统普通由电源、传感器、 ECU 、点火器、点火线圈、分电器和火花塞组成。

电控点火系统的基本组成电源：普通由蓄电池和发机电共同组成，主要是给点火系统提供所需的电能。

传感器：用于检测发动机各种运行参数，为 ECU 提供点火控制所需的信号。

ECU：是电控点火系统的中枢。

点火器：电控点火的执行元件点火线圈：储存点火所需的能量，并将电源提供的低压电转变为足以在电极间产生击穿火花的 15 ~ 20KV 的高压电。

分电器：根据发动机点火顺序，将点火线圈产生的高压电挨次输送给各缸火花塞。

火花塞：利用点火线圈产生的高压电产生点火花，点燃气缸内的混合气。

发动机工作时， ECU 根据接收到的各传感器信号，按存储器中存储的有关程序和数据，确定出最佳点火提前角和通电时间，并以此向点火器发出指令。

点火器根据指令，控制点火线圈初级电路的导通和截止。

当电路导通时，有电流从点火线圈中的初级电路通过，点火线圈将点火能量以磁场的形式储存起来。

当初级电路被切断时，次级线圈中产生很高的感应电动势( 15 ~ 20KV )，经分电器或者直接送至工作气缸的火花塞。

13汽车发动机电控技术复习题总

项目一习题及思考题1、简述汽油发动机电控燃油喷射系统控制系统的控制原理。

ECU根据空气流量信号和发动机转速信号确定基本的喷油时间（喷油量），再根据其它传感器对喷油时间进行修正，并按最后确定的总喷油时间向喷油器发出指令，使喷油器喷油或断油。

2、常用汽油发动机电控燃油喷射系统控制系统主要有哪些类型？同时喷射、分组喷射、顺序喷射；D型、L型；多点和单点喷射；开环和闭环控制系统。

3、汽油发动机电控燃油喷射系统一般由几个子系统组成？每个子系统由哪些部件组成？三个。

空气供给系统：空气滤清器、空气流量计、节气门体、进气总管、进气歧管、空气阀燃油供给系统：油箱、燃油喷、燃油滤清器、冷启动喷油器、压力调节器、喷油器。

电子控制系统：冷启动喷油器启动开关、传感器、ECU电子控制元件、空气流量计、进气歧管压力传感器。

4、什么是加速时异步喷油正时控制？为了改善起步加速性能，ECU根据节气门位置传感器中怠速触点输送的怠速信号从接通到断开时所增加的一次固定量的喷油5、什么是喷油正时？在采用间歇喷射方式的电控燃油喷射系统中，电脑必须控制喷油器喷油的开始时刻。

6、燃油压力调节器的作用是什么？调节燃油压力，使喷油压差保持恒定。

7、简述燃油压力调节器的工作原理？当进气管内气体压力下降时，膜片向上移动，回油阀开度增大，回油阻力减小，使输油管内燃油压力也下降；反之，上升9、喷油器是怎样工作的？电磁线圈通电时，产生电磁吸力，将衔铁吸起并带动针阀离开阀座，同时回位弹簧被压缩，燃油经过针阀并由轴针与喷口的环隙或喷孔中喷出；当电磁线圈断电时，电磁吸力消失，回位弹簧迅速使针阀关闭，喷油器停止工作。

10、汽油发动机电控燃油喷射系统中常见的喷射方式有哪些？间歇喷射、顺序喷射、分组喷射、同时喷射11、卡门旋涡式空气流量计的工作原理如何？检修方法怎样？产生涡流的柱状物体叫涡流发生器。

当其尺寸一定时，涡流发生的频率与流速成正比，即根据涡流的频率可计算出流体的流速。

《汽车电控技术》期末复习题

汽车电控技术复习题一、选择题30题1、发动机电子控制系统由：( B )A、喷油器、电控单元和执行器三部分组成；B、传感器、电控单元和执行器三部分组成C、传感器、喷油器和执行器三部分组成；D、传感器、电控单元和喷油器三部分组成2、发动机燃油喷射系统中，以下哪种不属于间歇喷射？( D )A.分组喷射；B.同时喷射；C.顺序喷射；D.连续喷射3、桑塔纳2000GSi型轿车哪个传感器无信号时，发动机将无法启动？( A )A.曲轴位置传感器；B.凸轮轴位置传感器；C.冷却液温度传感器；D.进气温度传感器4、起动发动机前如果点火开关位于“ON”位置，电动汽油泵：（C）A、持续运转B、不运转C、运转10s后停止D、运转2s后停止5、某汽油喷射系统的汽油压力过高，以下哪项正确。

（B ）A、电动汽油泵的电刷接触不良；B、回油管堵塞；C、汽油压力调节器密封不严；D、以上都正确。

6、关于节气门体上的怠速调整螺钉，以下哪项正确？（B ）A、是用来调节汽油喷射器的供油量；B、是用来调节混合气的浓度；C、以上都正确；D、以上都不正确。

7、下列不属于液压电子控制动力转向系统控制方式的是：（C）A．反力控制式B．流量控制式C．回转阀控制式D．阀灵敏度控制式8、发动机电子控制系统由( B )A.喷油器、电控单元和执行器三部分组成B.传感器、电控单元和执行器三部分组成C.传感器、喷油器和执行器三部分组成D.传感器、电控单元和喷油器三部分组成9. Ne信号指发动机（ C ）信号。

A. 凸轮轴转角B.车速传感器C.曲轴转角D.升空调页脚内容1开关10、发动机燃油喷射系统中，以下哪种不属于间歇喷射？( D )A.分组喷射B.同时喷射C.顺序喷射D.连续喷射11、.桑塔纳2000GSi型轿车哪个传感器无信号时，发动机将无法启动？(A )A.曲轴位置传感器B.凸轮轴位置传感器C.冷却液温度传感器D.进气温度传感器12、发动机怠速转速大小与下列哪个传感器信号无关？( A)A. 动力转向开关信号B. 冷却液温度传感器信号C. 发动机转速传感器信号D.空调开关信号13、启动发动机时，若节气门全开，则喷油器(B)A.喷油量较少B.不喷油C.喷油量较多D.喷油量最大14、下列哪个工况不是采用开环控制（C ）A.怠速运转时B.发动机起动时C.氧传感器起效应时D.节气门全开或大负荷时15、下列元件哪个属于体积流量型的空气流量计？(A)A.翼片式空气流量计B.热丝式空气流量计C.热膜式空气流量计D.进气压力传感器16、在MPI（多点汽油喷射系统）中，汽油被喷入( C )。

电控点火系统的组成与工作原理
