金刚石触媒合金实验研究回顾

合集下载

粉末触媒法 SSD 金刚石的合成及磨削应用

粉末触媒法 SSD 金刚石的合成及磨削应用

粉末触媒法 SSD 金刚石的合成及磨削应用张旺玺;李启泉;王艳芝【摘要】利用水雾化 Fe70 Ni30合金粉或 Fe70 Mn25 Ni5合金粉与石墨原料混合,经过还原与净化处理、造粒和压制成合成柱,用于自锐性金刚石(Self Sharpening Diamond,SSD)的合成,研究了粉末触媒法自锐性金刚石的合成工艺条件。

研究结果表明,不同触媒组分对合成后金刚石的形貌有明显影响;根据优化的SSD合成工艺参数,可以稳定自锐性金刚石单次产量在90 ct 以上。

用 SSD 金刚石制成树脂结合剂砂轮应用于磨削时磨削力小,粗糙度低。

%Self-sharpening diamonds were synthesized using the mixture of water atomized FeNi or FeMn alloy and graphite powders as raw materials,which were reduced and puri-fied,granulated,then compressed,to prepare powder catalyst capsule.The synthesis conditions of the diamonds were researched in detail.It was shown that different powder catalyst apparently influenced the morphology of diamonds,in which the yield of diamond using Fe70Ni30 was higher than that using Fe70 Mn2 5 Ni5 as catalyst,and the yield per time obtained generally was 90ct and could reach a maximum value of 127.9ct.Under the con-dition of the grinding efficiency,the grinding force and roughness of resin grinding wheels made with SSD diamonds were lower than those of the ones made with ordinary dia-monds.【期刊名称】《超硬材料工程》【年(卷),期】2013(000)005【总页数】5页(P6-10)【关键词】自锐性金刚石;粉末触媒;合成工艺;树脂磨具【作者】张旺玺;李启泉;王艳芝【作者单位】中原工学院材料与化工学院,河南郑州 451191;中原工学院材料与化工学院,河南郑州 451191;中原工学院材料与化工学院,河南郑州 451191【正文语种】中文【中图分类】TQ1640 前言自锐性金刚石(SSD)的特点是金刚石磨粒为多个亚稳态金刚石微晶聚结而成无规则粒状颗粒,形状不如金刚石完整单晶规则,呈各种凸凹粗糙表面,磨削时在应力作用下,在外部微晶颗粒逐层脱落的同时,露出新的锋利切削刃,而且磨削力小,被加工工件表面粗糙度低,应用自锐性金刚石树脂砂轮的磨削比要比普通金刚石树脂砂轮高。

高压环境制造金刚石实验报告

高压环境制造金刚石实验报告

高压科学实验目的1.了解高压环境的特性2.了解金刚石的制作过程3.了解金刚石的特性实验器材六面顶压机,大液压机,控制台,小液压机,水罐,激光切割机,烘干机,电热恒温鼓风干燥箱,金刚石磨盘,蒸煮箱,真空行星式球磨机实验原理金刚石的特性:硬度极大,化学性质稳定,高导热率,高传热速度,介电常数小,载流子迁移率大,抗强酸强碱腐蚀等等运用大质量支撑原理,对顶砧的大面积端施加压力,由于,S远小于,因此施加压强可以获得远大于他的压强P。

使用六面顶压机,通过调整液压油的压力来对高压腔体施加压力。

将石墨与金属触媒混合,放在5.4GPa,和温度1400C的环境中即可开始转化为金刚石。

具体分为膜生长法和温度梯度法。

前者用于生成生长磨料级金刚石,而后者用于生成宝石级金刚石。

此为静态高温高压法。

此外还有动态超高压高温合成法,低压气相沉淀法。

膜生长法:使石墨饱和溶解于触媒溶液,施加高温高压环境。

借由同一环境下石墨和金刚石的溶解度不同,使溶液过饱和以膜的形式析出在金刚石核上,使之长大。

温度梯度法:在高温高压条件下,高温处碳源石墨转化为金刚石并溶于触媒中,在一定温度梯度驱动下扩散至低温处的晶体中开始生长。

在动态超高温高压合成金刚石的技术中,根据合成金刚石原料的不同可分为三种:1.冲击波法利用高速飞片撞击石墨靶板,使石墨在撞击过程中生成微米级的金刚石颗粒2.爆炸法将石墨与高能炸药混合,在炸药在爆轰的过程中压缩石墨使其变为金刚石3.爆轰产物法利用富养平衡炸药在爆轰时,没有被氧化的碳原子在爆轰瞬间的高温高压条件下经过狙击、晶化等一系列物理化学过程,形成纳米尺度的碳颗粒集团,用氧化剂除去非金刚石相,得到纳米金刚石。

化学气相沉淀法:用微波加热、放点等方法激活碳基气体(如甲烷),使之离解出碳原子和氢原子,碳原子在甲基和氢原子的作用下在固相基片如籽晶上沉积形成金刚石薄膜。

钻石的成核与生长原料研磨将原料放置进玛瑙研磨罐内研磨,石墨通过Fe-Ni合金触媒的混合可生成黄色金刚石,在此基础上加入铝元素或者钛元素可生成白色,加入N元素生成绿色,加入铝或钛的基础上再加入硼将生成蓝色的金刚石。

粉末触媒法合成金刚石的新进展

粉末触媒法合成金刚石的新进展
了贡献 。
1 粉末触 媒合成 柱 的生产 由粗 放式 向精 细标
准化 生产 进 步 1 1 生 产 流程 的细 化 和精 确 控 制 .
进人 2 1 00年后 , 刚石市场复苏超过人们 金 预期 , 市场行情 逐渐 回暖。各 个合成 厂家也 都 忙于上 60以上的大 型设备扩 大产 能。但是具 5 体到粉末触媒法合成金 刚石技术和产业 的发展
第 1— 2期

超硬材 料合 成现状 、 工艺及技 术 ・ 尹

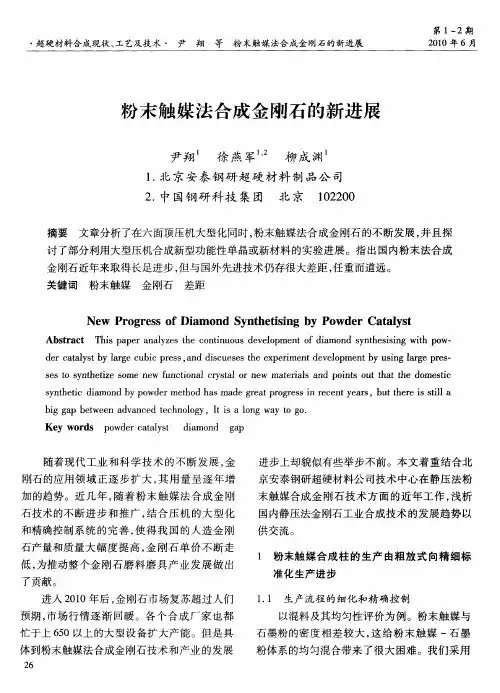

粉 末触媒 法合 成金 刚石的新 进展
21 0 0年 6 月
粉 末 触媒 法 合成 金 刚石 的新 进 展
尹 翔 徐 燕 军 , 柳 成 渊
1 北 京安 泰钢 研 超硬 材 料 制 品公 司 . 2 中 国钢 研 科 技 集 团 北 京 120 . 02 0
加的趋 势。近几 年 , 随着粉 末触媒 法合成 金 刚
石技术 的不断进 步和推广 , 合压 机 的大 型化 结
和精确控制系统 的完善 , 使得 我 国的人 造金 刚
国内静压法金刚石工业合成技术 的发展趋 势以
供交流 。
石产量和质量 大 幅度 提高 , 刚石单价 不断走 金
低, 为推动整个金 刚石磨 料磨具产 业发展 做 出
2 6
Hale Waihona Puke 以混料及其均匀性评 价为例。粉末触媒与
石 墨 粉 的密 度 相 差 较 大 , 给 粉 末 触 媒 一石 墨 这
粉体系的均匀混合带来 了很大 困难 。我们采用

超 硬 材料合 成现 状 、 艺及技 术 ・ 工
《 工


刚 石 》
第 1— 2期

2.粉末触媒工艺合成金刚石的电解提纯研究

2.粉末触媒工艺合成金刚石的电解提纯研究

・超硬材料合成工艺厦检测・《工业金剐石,第5、6期4结论图6电解后台成棒颗粒显微图像(1)电解液组成和工艺条件对电解效率和阳极失重有较大的影响,尤其是添加剂的加入不仅提高了电解效率,而且也改善了电解液的性能。

(2)本实验获得的较佳的电解液配方和工艺为:氯化镍309/1,氯化铵159/I,添加剂20g/l,硼酸30s/1,氯化钠50g/1,电流密度2.0A/dm*,PH值4。

致谢:本论文是在金川集团招标课题资助下完成的。

参考文献i13李志宏、刘金昌、宜云雷、赵博.我国人造金刚石工业现状厦发展.金刚石与磨料磨具工程,2002(1):49—53F2]邱小兵.从合成棒中提纯人造金刚石的工艺研究.江西有色金属,1998,12(4):26—28[3]罗中平,李茂林.人造金刚石合成块物理除杂提纯方法研究[J].金刚石与磨料磨兵工程,2003(5)z58—60i-4-i赵秋月等.人造金刚石快速电解提纯工艺研究[J].湖南冶金,1998(3):5—7(上接24页)[7]王光祖主编.纳米结构金刚石发展研讨会文集,1999年,杭州[8]PetrovE.A.,SakovichG.V.,[J]Soy.Phys.Dokl.,1990,25(8):1990—1995[9]李世才.[D]北京理工大学,1998[10]VolkovK.V,DanilenkoV.V.,Explo—sionandShockWaves,1990,261366—368[11]CaBaKI,IHr.H,Tpe中肌oBB.H.,ZAHCCCP,1991,321(1)199—103[123陈权等.高压物理学报,1998,12(2):129—133[13]TUTOBBM.,ExplesionandShockWayes,1990,(3):372—378[14]DeyanHe,LexlShao,etal,[J]DimondandRelat.Mater.,2000,9:1600—1603[15-]CunyingXu,[J]SpectroscopyandSpectralAnalysis.2001,21:336—338D6]陈万鹏、恽寿榕等.高压物理学报,1999,13(1):59—63[17]YoshikawaM,M.oriY,etal[J].Appl.Phys.Lett.,1995,13(1):59--63[18]许延芝编译IDR3/04磨料磨具通讯,2005,4:5~6E19]邵炳璜、张晓堤.金刚石与磨料磨具工程,2003,4:41—4429粉末触媒工艺合成金刚石的电解提纯研究作者:邓福铭, 雷仁贵, 王文霞, 卢学军作者单位:中国矿业大学(北京)超硬刀具材料研究所,北京,100083本文链接:/Conference_6311811.aspx。

金刚石研究文献综述

金刚石研究文献综述

合成金刚石文献综述1 前言金刚石,俗称钻石,在工业和宝石领域都起着重要的作用,在工业领域主要是作为超硬材料在采掘机械的钻头、切割机的刀具、磨具等,宝石用途主要是作为主镶宝石和陪镶宝石。

随着天然金刚石的日渐稀少,人工合成金刚石成为世界各国晶体学研究的重要对象。

在目前的资料中,金刚石具有最大的原子密度(176atoms/nm3),最大可能的单位原子共价键数目,极强的原子键能(7.6eV),这些为金刚石的特殊性质提供了基础。

金刚石是等轴晶系,立方晶胞,它的晶胞特点使得金刚石成为一种极限功能材料:最高硬度(10400kg/mm2),最高热导率(常温下20W/cm.K),最高传声速度(18.2km/s),最宽透光波段,抗强酸强碱腐蚀,抗辐射,击穿电压高,介电常数小,载流子迁移率大,绝大部分金刚石既是电的绝缘体,又是热的良导体,而掺杂后又可成为卓越的P型或N 型半导体。

金刚石在常温下抗所有酸、碱的腐蚀,即便是在高温下也抗所有酸的腐蚀。

在现代社会中,金刚石被广泛的应用到工业、科技、国防、医疗卫生等很多领域当中[1]。

2 正文2.1金刚石的合成理论金刚石的化学组分为碳,它和石墨同为碳的同质异象体,因此,合成金刚石的原理就是借助于金刚石组分为纯碳的特点,设法将石墨在一定条件下转化为金刚石。

目前人工合成金刚石的主要理论有三种,分别为:溶剂论、催溶论和固相转化论[3]。

其中,溶剂论认为,在金刚石热力学稳定的高温高压条件下,在有触媒(比如金属)存在时,非金刚石型碳(比如石墨)溶解于熔融的金属中而形成一般意义上的化学溶液。

当相对于金刚石的溶解度达到过饱和时,金刚石就会从溶液中成核晶出。

无触媒存在时,则认为是在更高的压力和温度下,石墨熔化解体,温度降低时熔体冷凝而得到金刚石。

总之,无论什么条件下。

金刚石形成的前提是石墨的解体。

有触媒存在时金刚石形成的历程可表示为金刚石是在这中胶体溶液过饱和的情况下析出结晶而成;催化论的核心观点认为,高温高压下,熔融的金属仅仅能溶解碳还不够,还必须具有如下作用:或者是金属的原子有吸引石墨原子的电子,从而使其具有形成碳的正离子的能力,或者是金属的晶格可作为金刚石晶体的结晶基底,从而大大降低金刚石的晶出能量。

粉末触媒合成高品级金刚石的工艺研究

粉末触媒合成高品级金刚石的工艺研究

力 对粉 末触媒 高温高压 合 成优 质金 刚石单 晶的 影响 , 对 实验 现 象进行 了分析 , 立 了高品 级金 刚 石 的 并 确
合成上-。实验结果表明: - 乙 4 4 - 暂停时间长短影响成核 的数量 , 暂停 时间长金刚石产量低 , 暂停时间短金 刚石 产量高, 但晶形较差 ; 随着台阶功率的增加 , 刚石的成核量和产 量呈减少趋 势; 金 台阶压力的高低影响成
C a gh n10 1 , hn ) h n c u 3 0 2 C ia
i n Ab t a t A d a n s n h ss e h oo y f t t p p e s r —i n n e e au e i c e sn a p t sr c i mo d y t e i tc n lg o wo se r s u e rs g a d t mp r tr — r a i g w s u
L na W a g Ga mi。 Ja Xio e g i Ya t o n i n i a p n Ma Ho g n na。
f .H U i rt o eh o g , hn zo 5 0 0, hn ) 1 en n e i v sy fTcn l y Z egh u4 0 0 C i o a f .Sae e a oao rSpradMaeil, in U i r t, tt K yL b rt y o ueh r t as J i n e i 2 rf r l v sy
o r a e s r tps, fr r n t i a r I fu nc so e h l g r me e s s c spa s urto o wa d i h s p pe . n e e ft c noo y paa tr , u h a u e d ai n,p we nd pr su e se l

高温高压下金刚石成核机制的研究

高温高压下金刚石成核机制的研究
系 内过剩 压力 发 生微 小 改 变 时 , 常会 导 致 成 核 数 的 通
T( i) mn T( n mi)
p 2
p‘
图 2 金 刚石 合 成 工 艺 曲 线 示 意 图
大量改变 。此外 , 在高压条件下 , 金刚石晶体具有较高
的生 长驱 动力 , 成金 刚石 以非 常快 的速 度进 行 生 长 , 造
T 14 Q 6 文 献标 识码 A D I 码 O编 1 . 9 9 ji n 1 0 0 3 6 / .s .0 6—8 2 2 1 .3 0 3 s 5 X.0 10 . 0
中 图分类 号
St y o ud n nuce to m e h nim fd a o d nd r h g e s e la in c a s o i m n u e i h pr sur a d hih e pe a u e c nd to ∥ n g tm r t r o iins
况如表 1 示。 所
表 1 体 系中在不 同压 力条件 下金刚石的合成
控制 , 是合成优质金刚石单 晶的关键 。
由于金 刚石 的成 核 过 程 非 常 短 暂 , 且 成 核 初 期 而 粒度 较小 , 以得 到控 制 , 难 因此对 这 方面 的考 察难 以实 现 。本 文针 对金 刚石 合 成 的 特性 , 通过 调 整 合 成 工 艺 对金 刚 石合 成 区 域 的 不 同生 长 习 性 进 行 了详 细 的考 察, 并进 一 步推 测高 温高 压条件 下 金 刚石 的成 核过 程 。
teda o dsnh s n e i rs r n iht p rtr HP T odt n a i u sd h i n y tei u drhg pes ea dhg m ea e( H )cn io s sds s . m s h u e u i w c e

高温高压合成金刚石用之触媒

高温高压合成金刚石用之触媒

△高温高压合成金刚石用之触媒▲top 合成金刚石是碳的同素异构体的相变过程,由于触媒的参与使金刚石合成之压力与温度大大降低,实现了人造金刚石的工业生产。

从大量的试验与研究上看,凡在高压高温下不能侵润石墨的金属均不能作为触媒。

一般来说,作为合成金刚石的触媒必须对非金刚石碳有较大的溶解度和活化能力,以便为金刚石的生长提供充足的碳源,同时触媒还必须具有活化或输送碳原子C的能力,而且不形成碳化物等。

现在,合成金刚石的触媒逐渐转向多组元合金,这不仅使合成金刚石的温度与压强进一步拓宽,而且使合成工艺也更容易掌握。

另外,通过变更合金组元,特别是添加某些微量元素,还可能赋予金刚石一些特殊的性能。

在其它条件不变的情况下,不同触媒所合成金刚石的晶形、杂质分布也各有特点,因此改进触媒是提高金刚石质量和产量的有效途径。

高压高温间接静压合成金刚石用的触媒在形态上有两种,一种是片状触媒,另一种十分状触媒,它们与石墨碳源的形态相匹配。

使用片状触媒,相应的石墨也制成片状。

粉状触媒使用的石墨也是粉状的,二者经充分混合,压制成形后进行高压高温之合成。

用粉状触媒生产磨料级金刚石有突出的优点,它克服了片状触媒利用率低的缺点,其组分也易于调节。

粉状触媒可与石墨粉料充分混合,接触面积大,能够大幅度提高合成单产,例如使用直径为18mm 的合成腔体,单产突破2000mg(10carat)是没有问题的。

目前市场上出现的粉状触媒为镍锰钴Ni Mn Co 合金。

粉状触媒存在的问题是在生产、贮运中的氧化现象。

预计粉状触媒的研究和生产将会有进一步发展。

工业上合成经昂诗常用的触媒主要有镍Ni基、铁Fe基和钴Co基三个合金体系。

合成金刚石的生产与触媒密切相关,现将使用不同触媒生产金刚石的工艺参数列于表8-1。

适用于两面顶砧压力机.镍Ni基触媒合成所要求的压力和温度容限宽,产品综合性能好,故在国产六面顶砧压力机上得到普遍采用.表8-1 不同触媒合成金刚石的工艺参数之对比我国触媒开发研究基本沿着"粗粒度高强度用"和"高产磨料用"二个方向发展,尤其是前者开发前景较佳,现在市场上畅销的触媒均属此类.一镍锰钴NiMnCo合金触媒合成粗粒度金刚石触媒的代表产品是镍锰钴NiMnCo合金,1992年我国的总消耗量约为300t,他的一个突出优点是工艺适应性强,使用方便、可靠。

触媒合金对合成金刚石的影响

触媒合金对合成金刚石的影响

写一篇触媒合金对合成金刚石的影响的报告,600字
触媒合金对合成金刚石的影响是一个引起广泛关注的话题,本文将讨论触媒合金对合成金刚石材料性能和表面特征的影响。

首先,从化学角度来看,触媒合金中的元素可以作为小分子或聚集物分散在液相中,作为催化剂改变金刚石的性质。

合成金刚石的质量和性能往往受到触媒的影响,例如,不同的触媒元素可以影响金刚石的结晶度、形貌和尺寸。

此外,触媒可以改变金刚石的晶体面积,使其表面更接近于理想的表面。

其次,从物理角度来看,触媒合金可以改变金刚石材料的热稳定性和熔流性,有助于金刚石表面的光滑化。

此外,由于触媒合金中的元素具有抗氧化性能,因此对金刚石的表面有一定的保护作用。

最后,从表面特征的角度来看,触媒合金的存在可以显著改变金刚石表面的特性。

例如,通过触媒合金,金刚石表面的粗糙度可以减少,抗疲劳性能可以提高,耐用性可以更好地得到提升,从而提高金刚石的耐久性和可靠性。

综上所述,触媒合金对合成金刚石材料性能和表面特征有重要影响。

因此,在合成金刚石时,应特别注意触媒合金的选择、数量和释放方式,以保证最终获得高质量的金刚石材料。

合成金刚石用触媒材料的研究

合成金刚石用触媒材料的研究
维普资讯
第2 2卷第 3期
20 0 2年 9月
矿 冶 工 程
M I NG NI AND ETAI URGI M J, CAL G i l EER 『 G
Vo . 2 № 3 12 S pe te 0 2 e t nb r 2 0
表 2 合 金 粉 末 Mn e , 的 成 分 ( 量 分 数 , ) F C Ni o 质 %
稳定 , 也较 容 易控 制 , 以 成 为 行 业 的 主 流 ; 粉 末 触 所 但 媒 在 一 些 方 面 也 有 其 特 殊 的 优 越 性 , 至 是 片 状 触媒 甚 无 法 比拟 的 , 以 对 其 研 究 就 愈 显 重 要 。 触 媒 种 类 的 所 不 同 , 成 的 金 刚 石 的 质 量 也 有 差 别 , 以 触 媒 种 类 的 合 所 研究也是研究的重要方 向。
粉 末 Mn e o i 成 分 见 表 1 FC N 的 ~表 2 。
表 1 粉末 C o中各杂 质 元素 含量 ( 质量分 数, %)
O As Cu S i Mn Mg P b Ni F e A1 Z n
① 提 高 金 刚 石 的质 量 和 粒 度 ;② 降 低 合 成 的 温 度 和 压 力 ;③ 降 低合 成 成 本 。 尤 其 是 提 高 金 刚 石 的 质 量 , 是 超 硬 材 料 领 域 的一 个 永 恒 的课 题 _ 。 】
合 成 金 刚 石 用 触 媒 材 料 的 研 究
周 新 东 ,陈 启 武 ,熊 湘 君
( 沙 矿 冶 研 究 院 ,湖 南 长 沙 4 0 1 ) 长 10 2

要 :分 析 了粉 状 和 片 状 触 媒 在 合 成 金 刚 石 时 的 作 用 特 点 , 过 “ 皮 ” 验 确 认 金 刚 石 成 核 过 程 中 出 现 熔 媒 聚 集 现 象 。 对 金 刚 通 剥 试

用NiMnCo触媒合成优质Ⅱa型金刚石大单晶

用NiMnCo触媒合成优质Ⅱa型金刚石大单晶
Ab ta t Hihq ai p Iagm imo d eesnh s e yme n ftmp rtr —rde tmeh dwi Mn aayt sr c g —u lyt e I e da n sw r y te i db a so t y z e eauega in・ to t Ni Coc tls h
、 o i C )o ego t r eo da o d a bi s h f c o e mon o T ( u ntego t t o i o d a f ( u nt wh a f im n s s vo .T ee et fh u t f i C )o rwhr e f a n sw s T hr t w o u t a h a dm as nlzdi tip pr E p r e t so a te p rpiea on f i C )i 18w% i te ytei o te oo es l a a e s ae. x ei ns hwt th por t m u t ( u s . t n h nhs fh l ls o y n h m h a a oT s s c r
第2 期
文章编号 :06— 5X(0 6 0 0 1 '0 8 2 2 0 )2- 0 6一o 1 3
用 N Mn o触 媒 合成 优 质 Ⅱa型 金 刚石 大 单 晶 i C
李尚升 马红安 臧传义 ・ 李小雷¨ 田 宇 张亚飞 肖宏宇 尹斌华 贾晓鹏∽
(. 1河南 理工大学 材料科学 与工程学 院 , 河南 , 焦作 4 40 ) 5 0 0
验解决 了组装的稳定性问题 ; 同时 . ( u 的加入也使金 刚石晶体 生长过程 中更易俘 获包裹体 而出现熔 坑 , 而影 与此 r C) i 从 响晶体的生长速度 本文分析了 T ( u i C )掺入量对 晶体生长速度 的影 响。实验表明合 成无色 Ⅱa型 宝石级金刚石 合适

静压触媒法合成金刚石

静压触媒法合成金刚石

静压触媒法合成金刚石全文共四篇示例,供读者参考第一篇示例:静压触媒法是一种制备金刚石的方法,是当今世界上最为重要的合成金刚石的方法之一。

静压触媒法是通过在高温高压条件下,使用金刚石的晶体作为种子,在其表面生长新的金刚石晶体。

这种方法在全球范围内被广泛应用于工业生产和科学研究领域。

静压触媒法合成金刚石的过程中,需要将金刚石种子、碳源和金属触媒放入高温高压的反应室中。

然后在高温高压条件下,触媒催化碳源分解生成碳原子,并在金刚石种子表面生长新的金刚石晶体。

整个过程需要较高的温度和压力,通常在数千摄氏度和几十兆帕的条件下进行。

静压触媒法合成金刚石的过程比较复杂,需要精密的设备和专业的操作技术。

首先是反应室的设计,需要能够承受较高的温度和压力,并能够确保反应过程的安全和稳定。

其次是原料的选择和配比,需要确保金刚石种子的质量和碳源的纯度,以及金属触媒的适量和均匀分布。

最后是实验操作的技术,需要掌握合适的温度和压力控制方法,以及合适的反应时间和过程控制技术。

静压触媒法合成金刚石的优点是生长速度快、晶体质量高、适用于各种复杂形状的金刚石材料制备。

它广泛应用于钻石工具、金刚石薄膜、金刚石刀具、金刚石光学元件等领域。

静压触媒法合成金刚石的技术也在不断发展和改进中,有望为金刚石材料的制备和应用带来更多的进步。

静压触媒法是一种重要的合成金刚石的方法,具有着广阔的应用前景和研究价值。

随着科学技术的不断发展,静压触媒法合成金刚石的工艺和设备将会不断改进和完善,为金刚石材料的制备和应用提供更多的选择和可能性。

希望未来能够有更多的科研成果和技术突破,推动金刚石材料的发展和应用,为人类社会的进步和发展作出更大的贡献。

第二篇示例:静压触媒法合成金刚石的基本原理是在高温高压条件下将碳源和金属触媒混合,形成碳化金属颗粒,再通过长时间的反应使碳源沉积在金属触媒表面形成金刚石微晶核,最终形成金刚石晶体。

相比传统方法,静压触媒法可以大大缩短金刚石的合成周期,同时由于采用的是静压方式,可以减少能源的消耗,提高合成效率。

特殊类型金刚石合成用触媒的实验研究

特殊类型金刚石合成用触媒的实验研究

的 保证 . 因 此, 选 择传 压性 能稳 定的 压机 作实验 设备 .

收稿日期: 2 0 0 5 -1 2 -2 0 作者简介: 王 松顺 ( 1 � 3 � 男, 工程师, 长 期 从 事 超 硬 材 料 行 业 的研 究 开 发 工 作 , 发表学术论文 ) , 十篇.
2 2
合成 中 起到 稳 定压 机 性能 和 实 验 效果 以 及 提高 顶 锤 使用 寿命 的显著 作用 , 是 合成 的重 要实 验条件 . 因 此, 使用 性质 好 , 焙 烧温 度合 适及 烧后 硬度 分布均 匀的 叶 蜡石 做传 压介质 . 1 . 1 . 3 炭 源材 料 实验 的炭 原 材料 为 �6 石墨 化 程度 为 2 1石 墨 片 , 晶形为 1 长 宽 比) 气 孔 率为 2 电阻率 8 8 %, . 8 0 ( , 4 %, 厚度均匀, 直 径 一 致, 表面完好, 不准见 1 4 . 3 . � � �, 水和 受潮 湿 , 以 保证 使用 性能 . 1 . 1 . 4 触 媒材 料

特 殊 类 型 金 刚 石 合 成 用 触 媒 的 实 验 研 究
王松顺
郑 州 磨 料 磨 具 磨 削 研究 所 , 河南 郑州 ( 4 5 0 0 0 7 )

要: 叙述了特殊类型金 刚石合成用触媒的实验结果及其在金刚石合成中所产生的作用和影响 , 讨论分 析了合成的特殊类型金刚石晶体性能比普通金刚石晶体性能较优的原因 . 在讨论分析的基础上 , 为提高人 造金刚石质量与合成优质特殊类型金刚石用触媒的选择指出了有效的方法 与途径 . 关键词 : 触媒 ; 金刚石 ; 合成 ; 性能 中图分类号 : TQ1 6 4 文献标识码 : A 文章编号 : 1 6 7 3 -1 4 3 3 ( 2 0 0 6 ) 0 2 -0 0 2 2 -0 4

静压触媒法合成金刚石

静压触媒法合成金刚石

静压触媒法合成金刚石摘要:本文档简要介绍了利用静压触媒法合成金刚石的工艺流程、原理、设备以及相关技术参数。

通过深入分析,旨在为研究人员和工程师提供一份详尽的参考资料,以便更好地理解和掌握该方法制备高质量人造金刚石的技术细节。

1. 引言金刚石作为一种具有卓越物理和化学性质的材料,在工业、科学研究和珠宝首饰等领域有着广泛的应用。

天然金刚石资源的稀缺性和高昂成本促使科学家们开发了多种人造金刚石的合成方法。

静压触媒法作为其中一种有效的技术手段,因其能够合成出高质量的金刚石而受到重视。

2. 静压触媒法合成金刚石的原理静压触媒法合成金刚石是在高压高温(HPHT)条件下,利用触媒材料促进碳源的溶解和析出,从而实现金刚石的生长。

触媒材料通常选用铁、镍、钴等过渡金属,它们能够与碳形成稳定的合金,并在适当的温度和压力下促进碳的扩散和结晶。

3. 静压触媒法合成金刚石的工艺流程工艺流程包括原料准备、反应腔体组装、压力与温度的控制、生长周期与冷却过程等关键步骤。

每一步骤都需要精确控制以确保最终合成的金刚石质量。

4. 关键设备与技术参数合成过程中使用的高压反应装置、加热系统、压力与温度测量技术和控制系统是保证合成金刚石质量的关键。

这些设备的精度和稳定性直接影响到合成过程的成功与否。

5. 影响合成金刚石质量的因素原料的纯度与均匀性、触媒材料的选取与处理、压力与温度的稳定性以及生长时间与冷却速率都会对合成金刚石的质量产生重要影响。

6. 静压触媒法合成金刚石的质量控制为了保证合成金刚石的质量,需要对原料进行严格的检测与筛选,对过程进行实时监控与调整,并对成品进行细致的检验与分类。

7. 静压触媒法合成金刚石的应用合成金刚石广泛应用于工业生产如切割、磨削工具,科研领域的超硬材料研究,以及珠宝首饰市场。

8. 环境影响与可持续发展静压触媒法合成金刚石的过程中需要考虑能耗、废物处理与回收问题,以及绿色合成技术的发展,以实现可持续发展。

9. 未来展望与挑战随着技术的不断进步和市场需求的变化,静压触媒法合成金刚石面临着技术创新、环境与安全规范等方面的挑战。

静压触媒法合成金刚石

静压触媒法合成金刚石

静压触媒法合成金刚石全文共四篇示例,供读者参考第一篇示例:静压触媒法合成金刚石是一种通过在高温高压环境下利用触媒催化碳源原子进行凝聚形成金刚石晶体的方法,是目前合成金刚石的主要方法之一。

金刚石是一种非常硬的矿物,广泛用于珠宝、切割工具、磨料和电子元件等领域。

通过合成金刚石的方法,可以获得高纯度、高质量的金刚石,满足不同领域的需求。

静压触媒法是一种将高温高压环境下的碳源原子催化聚合形成金刚石的技术。

在这种方法中,碳源原子会在触媒的作用下形成碳原子链,然后通过晶格形态的重组,最终形成金刚石的晶体结构。

这种方法的优势在于可以在相对较低的温度和压力下制备高质量的金刚石,且可以控制晶体的形状和尺寸。

静压触媒法合成金刚石的关键是选择合适的触媒材料和控制合成条件。

目前广泛应用的触媒材料包括金、铜、钴等金属,这些金属在高温高压环境下可以催化碳源原子的聚合反应。

合成金刚石所需的温度和压力条件也是关键因素,通常需要在几千摄氏度的高温和几十兆帕的高压下进行反应。

在实际操作中,静压触媒法合成金刚石的过程通常分为几个步骤。

首先是设置反应器,并加入碳源原料和触媒材料,然后施加高温高压条件进行反应。

在反应过程中,通过控制温度、压力和反应时间等参数,可以影响金刚石晶体的形态和质量。

遵循一定的冷却升温程序,使金刚石晶体逐渐冷却并稳定在大气压下。

静压触媒法合成金刚石的优势在于可以制备高纯度、高质量的金刚石晶体,适用于不同领域的应用。

在珠宝领域,通过合成金刚石可以获得更加完美的钻石,并且可以减少对天然资源的依赖。

在磨料和切削工具领域,合成金刚石可以提高切削效率和延长工具使用寿命。

金刚石的高导热性和抗化学腐蚀性也使其成为电子元件制备和导热材料领域的重要材料。

尽管静压触媒法合成金刚石具有很高的技术含量和成本,但随着科学技术的发展和工艺的改进,合成金刚石的成本逐渐下降,应用领域也在不断扩大。

未来,随着对高性能材料的需求不断增加,静压触媒法合成金刚石将会继续发挥重要的作用,为各个领域提供更加多样化和可靠的金刚石材料。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

金刚石触媒合金试验讨论回顾提要:触媒金属及合金是现代高温高压下,石墨变化为金刚石所必需的最紧要条件。

触媒如何选择对人工生长金刚石是非常紧要的基础性课题。

因此,国内外从事金刚石科研与生产的广阔科技工,半个多世纪以来对触媒研发工作从未间断过,对金刚石工业生产的大进展是功不可没的。

本文仅以所把握的资料对其做一简要回顾。

从这一简要回顾中,可以看出我国触媒研发工作及其所取得重要成果的梗概。

1、问题的提出依据高压物理试验和理论分析,石墨变化为金刚石时,在没有金属(或合金)参加的情况下,需要13GPa的压力和2700K以上的高温。

同时能产生这样的压力和温度的设备,直到1960年以前还没有制造出来。

因此,石墨向金刚石直接变化法一直未得到普遍的使用,从而限制了人造金刚石的工业生产。

随着科学技术的进展,人们找到了一个更加切实可行的途径—————添加金属(或合金)————促进非金刚石型碳向金刚石变化的过程。

由于有了金属(或合金)的作用,相应地使合成压力和温度降低(10GPa到4GPa的压力和1200℃左右范围或更低)。

这种压力、温度与选用的金属(或合金)的种类有关。

正是引进了金属(或合金),大大降低了人工合成金刚石的压力和温度,因此,为工业上大量生产金刚石供给了有利的前提。

2、早期触媒选择的理论依据触媒的最紧要的作用在于:它能降低活化能的能量,从而使活化分子的相对数目加添,这样对于增大某一过程的反应速度是极为有利的。

一般说来各种非催化反应活化能平均值为45000~30000卡/克分子。

各种催化反应活化能的催化平均值为16000~30000卡/克分子。

由于这个基本观点,则加入触媒剂就能使我们有可能把反应温度降低,随着反应温度的降低,当然相应的反应压力也可降低。

为了写进展史,我们把这份在郑州磨料磨具磨削讨论所档案室,珍藏近半个世纪的技术史料翻出来看了看、读了读,实在是令人沉醉!又是何等的亲切!正是有了这份经过细心设计、细致思考、充分论证的技术文件,使得我们在很短的时间内顺当敲开了中国第一颗人造金刚石合成技术的大门。

2.1多位催化理论是1929年A.A.巴兰金(Банзин)提出的,其内容包括两方面:结构适应和能量适应。

这两个适应对活化过程是同样紧要的,它们是多位理论中不可分割的两个組成。

结构适应原理:这表明结构因素在催化中起着很大的作用。

现在大家公认,化学力作用力下进行的,这种化学力是肯定长度(原子间)和能量(解离能)的化学键表示。

由于化学力的作用范围小,原子只有在其彼此接触时才能相互作用,在反应过程中不是全子都参加反应大,而只有那些相互接触的个别原子起作用,在催化反应中,反应原子还应与催化剂接触。

美国通用电气公司讨论者指出,能使石墨晶格破坏和帮忙金刚石晶格建立的催化剂有周期系第八族元素及Cr、Ta、Mn、Ge,以及在高温下易分解金属的氧化镍、三氯化铁等化合物。

能量适应原理:在催化反应中,其能量适应原理是选择触媒剂的最紧要依据。

催化剂除了符合晶体结构适应的要求之外,须对反应分子具有吸附作用力,这化学作用吸附力不能太小,否则不能使欲断裂的化学键充分松弛;但又不能太大,否则产物不易解吸。

总之,对结构和能量的适应这两个因素的考虑,不仅可从理论上论证肯定的催化剂对某些反应的适应性,并且还可预言某些物质表现催化作用的可能性。

2.2中心络合物理论中心络合物理论的基本内容是:假定催化剂参加反应与反应物生成不稳定的络合物。

中心络合物简单形成,也简单分解。

中心络合物形成使反应简单进行。

我们知道,由石墨(A)直接变化成金刚石(B)的速度是很慢的。

假如加入催化剂K,这一反应就大大加速,其原因是A与K结合生成了中心产物AK,如:即处于吸附状态的石墨分子要比游离状态时简单起反应。

关于这点可用中心络合物理论来解释。

反应物的原子(或者其中的几个)与催化剂的原子间所起的相互作用减弱了反应物(石墨)分子内部各原子间的络合力。

当吸附在催化剂上时反应物内部各原子之间的距离通常也有变通,因此就显现了显著的分子变形,这种变形是化学反应的前提。

以上是王光祖、于鸿昌在“121”课题试验前,依据对文献资料调研后,所选用(或所接受)的理论依据。

2.3芶氏金刚石结构变化机理1972年芶清泉教授从分析石墨、金刚石、触媒物质三者的原子结构和原子间的相互作用入手,提出了一个高压高温下石墨变金刚石结构变化机制。

就是这样一个理论,提出了三条优选触媒的原则:即结构对应原则、定向成键原则和低熔点原则。

这个理论的最大亮点就是,在高温高压和触媒的参加下,从石墨的“三条腿”变或成了金刚石的“四条腿”,很形象。

2.4林铭西的见解不管何种触媒,比较充足的触媒材料应具有四个要素(或四个基本要求):1)要与石墨有结构对应和能量对应的要求;2)要对石墨有很好的润湿性;3)触媒的金属元素,其原子结构中外层d电子层的不饱和性;4)合成金刚石的压力和温度较低。

结构对应性,就是指触媒材料(单金属结构或多元合金结构)中的原子点阵与石墨结中的碳原子点阵,在结构上尽量对应,这样有利于原子间能量交换,利于碳原子活化并形成活化中心。

利用原子排列方式,可简单计算出它们之间的对应程度。

能量对应,就是指触媒中原子与碳原子之间两者结合之键能要适应,即“Me—C”成键的键能值要充足肯定的能量值要求时,Me金属即可作触媒使用。

3触媒选择及其分类3.1虽然绝大催化作用的机制尚不了解,以及对催化剂如何降低反应的活化能也尚未了解,但是如降低了反应物的活化能就可加添反应速度这一点是可理解的。

3.2在目前设计的超高压高温的本领条件下,触媒的应用应视为由石墨变化为金刚石过程中的紧要条件。

3.3依据化学力作用范围很小,原子只有在彼此接触时才相互作用的道理,首先应在结构适应的基础上也应考虑这一问题。

3.4在能量和结构相适应的原则下,选用熔点较低的催化剂是比较恰当的。

3.5苏联化学家涅克拉索夫著之一书中写道:全部笫八族的金属都以很多的催化活性为特征,它们的离子都表现出形成络合物的猛烈倾向。

同时美国和瑞典的讨论表明,该族金属可做为由石墨(或其它碳素)制取金刚石的催化剂。

3.6美国讨论者斯特朗指出,反应是在触媒剂熔融状态下进行的。

但一般触媒剂的熔点是随压力的加添而提高的(每加添1000kg/cm2,其熔点约提高0.2~2℃)。

所以其反应温度应比催化剂的熔点超过500~3000℃以上。

3,7几类非八族元素及其合金可做高温高压生长金刚石催化剂[S.Saito]。

第一类:复合催化剂(wakatsuki型),即形成碳化物元素(Ti、Zr、Hf、V、Nb、Mo、W)、加不能形成碳化物元素(Cu、Ag、Au);第二类:Mg;第三类:包含氧的材料Li2O3、Na2CO3、SrCO3、CaCO3、MgCO3、Na2SO4、MgSO42H2O、Mg(OH)2、Ca(OH)2H2O;第四类:惰性元素P、Cu、Zn、Ge、Sn、Sb;第五类:含氧化合物LiH、CaH2。

这些化合物做催化剂生长金刚石需要1870K以上温度,7.0GPa以上压力,不为工业生产采纳。

4关于触媒若干典型讨论成果的简要回顾关于触媒的试验讨论及其对金刚石晶体生长技术进展促进方面的內容是特别丰富的,80时代以前试用过触媒中其动机并不相同,有的是为了进一步降低合成压力和温度;有的是为了获得具有特别性能的金刚石,有的是为了获得高质量加添粒度尺寸60时代和70时代是触媒材料讨论的高峰。

这些触媒的特点均是以VIII族元素为主,实际上生产中极少采纳它们。

80时代末90时代初囯际交往频繁,对国外某些生产单位取样分析获得的结果是:法国CoFe6、美国CoMn13Ni12、苏联NiMn、NiFe、NiCu。

本文仅以手头资料为依据,对其中一些具有代表性的讨论成果作一简要的回顾。

4.1Ni80Cr20合金触媒1963年采纳Ni80Cr20丝作触媒合成出了我国第一颗人造金刚石,由于所需的温度、压力太高,硬质合金顶砧、压缸使用寿命很短,而Ni70Cr15Fe8(Inconel)合金所代替。

采纳铰链式六面顶压机后,即金刚石进入工业生产阶段,这时面临的难题依旧是硬质合金顶砧耗损严重的问题,解决这一问题的方法有两条:一是提高硬质合金顶砧自身的质量,但从当时我国硬质合金顶砧制造技术来说,解决起来有肯定难度;另一是进一步降低金刚石合成压力和温度。

4.2Ni70Mn30合金触媒的讨论为了使人造金刚石合成技术尽快推向工业生产,必需首先解决硬质合金顶砧耗损严重的实际问题,为此,1976年对Ni—Cr—Fe—Mn、Ni—Fe—Mn、Ni—Cu、Ni—Mn—Cu和Ni—Cu系列合金触媒进行试验讨论,并筛选出一种Ni70—Mn30合金,这种合金触媒的重要特点与Ni77Cr15Fe8比较是:1)合成温度比Ni70Cr15Fe8合金低150~200℃;2)当金刚石产量相同时,其合成压力可降低50~100kg/cm2;3)Ni—Mn合金无共晶区,合成工艺易于掌控,同年该合金由上海同仁合金厂轧成1mm合金带。

4.3Ni70Mn25Co5合金触媒的讨论1972年郑州磨料磨具磨削讨论所张广云、李植华等人对NiMnCo系列触媒进行了系统讨论,指出,从金刚石合成产量、质量和触媒成本优选出Ni70Mn25Co5作为金刚石生产用触媒。

后来桂林冶金地质讨论所又对Ni70Mn25Co5合金合成金刚石进行验证。

长期的金刚石工业生产也证明Ni70Mn25Co5合金是较好的触媒材料。

4.4镍基和钴基合金触媒的试验讨论70时代中开始我国采纳NiMnCo,到1993年近20年。

这20多年来,无论是长沙矿冶讨论院,还是沈阳金属加工厂或钢铁讨论总院均以最大毅力做了大量讨论工作。

沈阳有色金属加工厂和人工晶体讨论所紧密合作,通过对镍基(Ni40Mn30Fe30、Ni50Mn25Co25、Ni60Mn20Fe20)和钴基(Co40Mn30Fe30、Co50Mn25Fe25、Co60Mn20Fe20)触媒合金的试验讨论得出如下规律:1)镍基合成金刚石的压力、温度低于钴基合金;2)在合成工艺上,镍基合金一般比钴基合金简单把握;3)合成金刚石的产量,镍基合金高于钴基合金。

金刚石质量则是钴基优于镍基合金;4)上述三种镍基合金中,随着镍含量的加添,合成效果越来越不好,而相对应的三种钴基合金则相反。

北京钢铁讨论院取得的成就:(1)从1987年投入触媒材料研制与开发以来,生产各种触媒材料累计产量近1000吨,创产值超亿元。

(2)进行了大量的触媒品种的研制和生产NiMnCo合金:对Ni基Co系列(NiMnCo5、7、10、15、20、30)作了系统讨论;NiMnCoFe;NiMnCoCu;NiMnCoCuFe;NiMnCoCuAl;NiMnCoAlMg;NiMnCoZn;NiMnCoSiCu;NiFeCuCo;NiMnFeSb;NiMnFe;NiMnFeSi;NiMnSi;NiMnSb;NiMn;NiCuMn;NiCrCo基合金:纯Co;CoNi;CoNiFeFe基合金:FeNiMn;FeNiCo;FeNi;FeSi;FeNiSi以上NiMnCo合成工艺范围宽,是主流产品。

相关文档
最新文档
