形状和位置公差的基本概念及标注
几何公差标注
几何公差标注是确保零件的几何特性符合设计要求的重要手段。
以下是一些常见的几何公差标注示例：
1.形状公差（形状偏差）
形状公差是指实际形状与理想形状的偏差，例如圆柱度、平面度等。
在标注形状公差时，通常需要指定被测要素和基准要素，以及允许的公差值。
例如，在图纸中标注一个圆柱形的形状公差，可以写为“Φd1圆柱度0.01”，其中“Φ”表示圆柱形，“d1”表示被测要素的直径，“0.01”表示允许的公差值。
2.方向公差（定向偏差）
方向公差是指实际方向与理想方向的偏差，例如平行度、垂直度等。
在标注方向公差时，需要指定被测要素和基准要素，以及允许的公差值。
例如，在图纸中标注一个平面的平行度公差，可以写为“P1平行度0.05”，其中“P1”表示平面，“0.05”表示允许的公差值。
3.位置公差（定位偏差）
位置公差是指实际位置与理想位置的偏差，例如同心度、同轴度等。
在标注位置公差时，需要指定被测要素和基准要素，以及允许的公差值。
例如，在图纸中标注一个轴孔的同轴度公差，可以写为“t孔同轴度0.1”，其中“t”表示轴孔，“0.1”表示允许的公差值。
4.跳动公差（跳动偏差）
跳动公差是指实际几何形状在不同方向上的偏差，例如圆跳动、全跳动等。
在标注跳动公差时，需要指定被测要素和基准要素，以及允许的公差值。
例如，在图纸中标注一个轴套的圆跳动公差，可以写为“k轴套圆跳动0.01”，其中“k”表示轴套，“0.01”表示允许的公差值。
形位公差详解以及标注方法
加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状与理想几何体规定的形状不可避免地存在差异，这种形状上的差异就是形状误差，而零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差统称为形位公差。
2、形位公差的标注符号无无○无无有或无有或无∥有有有◎有有有有3、形位公差注意事项形位公差带一般解释：某个特性（表面、轴、点、线等）的形位公差是定义为一个区域，这个特性的所有点都包含在这个区域内。
按照该特性的给定公差和它的维数特征，其公差区域是下面中的一个：◆圆内区域◆两同心圆之间的区域◆两平行直线间的区域◆两等距线之间的区域◆两平行平面间的区域◆两等距面间的区域◆圆柱内区域◆两同轴圆柱之间的区域◆平行六面体之间的区域对于位置公差，必须定义一个基准用于决定公差区域的准确位置。
基准是一个理论上确切的几何特性（像轴、平面、直线等），可以基于一个或者几个基准特性。
除非有更加严格的限制，公差特性可以是公差区域内的任意形状、位置和方向等。
公差的数值t用于线性测量时以相同的单位给出。
如果没有特殊说明，作用于被标注公差特性的整个范围。
定义：定义：直线度Straightness 公差带是距离为公差值t 的两平行直线之间的区域。
如在公差值前加注φ，则公差带是直径为t 的圆柱面的区域被测表面的要素，必须位于平行于图样所示投影面且距离为公差值0.1的两平行直线内。
被测圆柱体内的轴线必须位于直径为φ0.08的圆柱面内。
平面度 Flatness 公差带是距离为公差值t 的两平行平面之间的区域。
被测表面必须位于距离为公差值0.08的两平行平面内。
圆度Circularity被测圆柱面任一正截面的圆周必须位于半径差为公差值0.03的两同心圆之间。
被测圆锥面任一正截面上的圆周必须位于半径差为公差值0.1的两同心圆之间。
圆柱度 Cylindricity 公差带是半径差为公差值t 的两同轴圆柱面之间的区域。
3.3.3形状和位置公差 ——形位公差释义(位置公差、跳动公差)
4、面对基准线的平行度公差的公差带为（ ）等 于公差值t、（ ）于基准轴线的两平行（ ）所 限定的区域。 间距 平行 平面
形位公差释义——位置、跳动公差
5、线对基准线的垂直度公差的公差带为（ ）等 于公差值t、（ ）于基准线的两（ ）平面所限 定的区域。
间距 垂直 平行 6、线对基准面的垂直度公差的公差带为（ ）等 于公差值t且（ ）于基准平面的（ ）所限定的 区域，公差值前应加符号（ ）。 直径 垂直 圆柱面 Ø
4、点的位置度公差带为（ ）等于公差值t、（ ） 所限定的区域。其理论正确位置由基准平面和理论 正确（ ）确定，且公差值前加注符号（ ）。
5、中心平面的位置度公差带为（ ）等于公差值t 且（ ）于被测面理论正确位置的两（ ）平面所 限定的区域。面的理论正确位置由基准平面、基准 （ ）和理论正确尺寸确定。
2）端面圆跳动公差 其公差带为在与基准轴线同 轴的任一半径的圆柱截面上，间距等于公差值t的 两圆所限定的圆柱面区域。
形位公差释义——位置、跳动公差
形位公差释义——位置、跳动公差
3）斜向圆跳动公差 指用于除圆柱面和端面 要素以外的其他回转要素（圆锥面、球面等）。 它包括不给定角度的斜向圆跳动公差和给定角度 斜向圆跳动公差。
形位公差释义——位置、跳动公差
它通常适用于整个要素，但也适用于局部要素 的某一指定部分。按测量位置不同，分经向圆跳动 公差、端面圆跳动公差和斜向圆跳动公差三个项目。 1)经向圆跳动公差 其公差带为在任意垂直于 基准轴线的横截面内、半径差等于公差值t、圆心 在基准轴线上的两同心圆所限定的区域。
形位公差释义——位置、跳动公差
形位公差释义——位置、跳动公差
1）点的同心度公差 点的同心度公差带为直 径等于公差值t的圆周所限定的区域。该圆周的圆 心与基准点重合，其公差值前加注符号Φ 。
形状公差和位置公差概述
五、形位公差的标注 （2）指引线 指引线是用来联系公差框格与被测要素的，指引线由细 实线和箭头构成，它从公差框格的一端引出，并保持与公 差框格端线垂直，引向被测要素时允许弯折，但不得多于 两次。 指引线的箭头应指向公差带的宽度方向或径向。如 图4-4所示。
图4-4 指引线的标注方法
图4-13 用符合表示附加要求的标注
（3）形位公差标注中的有关问题
表4-2 特征符号的含义
（3）形位公差标注中的有关问题 ④用文字说明简化标注 为了说明公差框格中所标注的形
位公差的其他附加要求，或为了简化标注方法，可以在公差 框格的上方或下方附加文字说明，如图4-14所示。
图4-14 用文字表示附加要求的标注
（3）形位公差标注中的有关问题 ⑤全周符号表示法 形位公差项目如轮廓度公差适用于横
截面内的整个外轮廓线(或面)时，应采用全周符号，即在公差 框格的指引线上画上一个圆圈，如图4-15所示。
图4-15 全周符号
（3）形位公差标注中的有关问题 ⑥螺纹和齿轮的标注 标注螺纹被测要素或基准要素时，如图4-16所示，中径符号
面的可见轮廓线上，也可指在轮廓线的延长线上，且必须与 尺寸线明显地错开，如图4-6(a)所示。
图4-6 被测要素为轮廓要素时的标注
五、形位公差的标注 2. 形状和位置公差的标注方法 （1）被测要素的标注
② 当指向实际表面时，箭头可置于带点的参考线 上，该点指在实际表面上，如图4-6(b)所示。
图4-6 被测要素为轮廓要素时的标注
五、形位公差的标注 2. 形状和位置公差的标注方法 （1）被测要素的标注 ③ 当公差涉及轴线、中心平面或由带尺寸要素确定
的点时，带箭头的指引线应与尺寸线对齐，如图4-7所示。
形状公差与位置公差
形状公差与位置公差1、一个合格的零件，其尺寸是由尺寸公差来保证的，除此以外，零件表面的形状和表面之间的相对位置的准确程度、在机器中各零件之间的相对位置的准确程度，也要有技术要求保证，这就是形状公差和位置公差。
2、形状公差：表示零件的实际形状对理想形状的允许变动量，例如：某一圆柱尺寸是由尺寸公差来保证的，即Ф12h6 。
但如果对圆柱有形状要求，就要标注形状公差的代号，如： 0.02，这个符号表示：圆柱的表面在垂直与轴线的任一正截面上该圆必须位于半径为公差值0.02mm的两个同心圆之间。
3、位置公差：表示零件的实际位置对理想位置的允许变动量。
4、形位公差—直线度1：在给定的平面内，公差带是距离为公差值t 的两平行直线之间的区域。
5、形位公差—直线度2：在给定的方向上，当给定一个方向时，公差带的距离为公差t的两平面之间的区域，当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1 t2 的四棱柱。
6、平面度：公差带是距离为公差值t 的两平行平面之间的区域。
7、圆度：公差带是在同一正截面上半径为公差值t 的两同心圆之间的区域。
8、圆柱度：公差带是半径为公差值t 的两同轴圆柱之间的区域。
9、线轮廓度：10、平行度：在给定的方向上，当给定一个方向时，公差带是距离为公差t ，且平行与基准平面的两平行平面之间的区域。
11、垂直度1：在给定的方向上，当给定一个方向时，公差带是距离为公差t 且垂直与基准平面的两平行平面之间的区域。
垂直度2 ：在任意方向上，公差带是直径为公差值t，且垂直与基准平面的圆柱面内的区域。
13 、倾斜度：在给定的方向上，公差带是距离为公差t ，且与基准平面成理论正确角度的两平行平面之间的区域。
14、同轴度：公差带是直径为公差值t，且与基准轴线同轴的圆柱面内的区域。
15、对称度：公差带是直径为公差值t，且相对于基准中心面对称配置的两平行平面之间的区域。
16、位置度：17、圆跳动：。
形状和位置公差的基本概念及标注

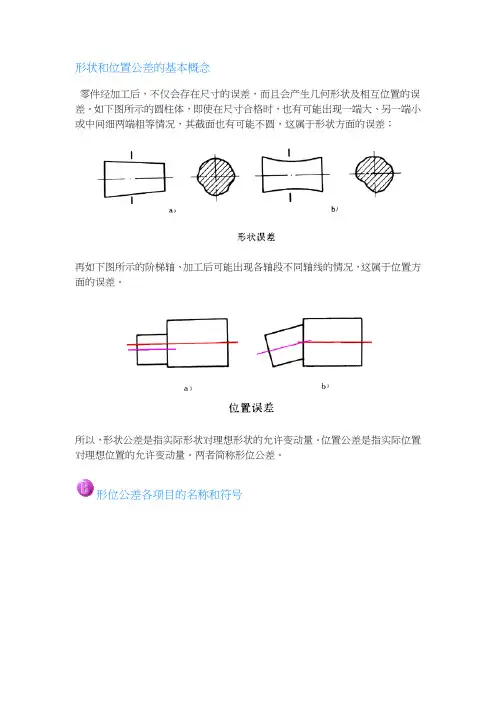

形状和位置公差的基本概念零件经加工后，不仅会存在尺寸的误差，而且会产生几何形状及相互位置的误差。
如下图所示的圆柱体，即使在尺寸合格时，也有可能出现一端大、另一端小或中间细两端粗等情况，其截面也有可能不圆，这属于形状方面的误差；再如下图所示的阶梯轴、加工后可能出现各轴段不同轴线的情况，这属于位置方面的误差。
所以，形状公差是指实际形状对理想形状的允许变动量。
位置公差是指实际位置对理想位置的允许变动量。
两者简称形位公差。
形位公差各项目的名称和符号形位公差代号1〃代号的组成形位公差代号见下图，它由如下内容组成：2〃代号的画法公差框格用细实线绘制，并根据需要分为两格或多格，框格中的数字和字母的高度应与图样中尺寸数字的高度相同，指引线和基准符号连线用细实线绘制，基准符号用加粗（2b）的短画表示，框格长度可按需要确定，见下图。
形位公差的标注（1）代号中的指引线前头与被测要素的连接方法当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。
当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的前头可以直接指在轴线或中心线上，见右图c。
（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。
当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。
当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。
（3）当基准符号不便直接与框格相连时，则采用基准代号(点击此处查看画法)标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。
（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下图。
形状与位置公差详解
形状和位置公差（几何公差）
此后，我国又相继颁布了以下配套国家标准。 GB 4249 - 84 公差原则 GB 4380 - 84 确定圆度误差方法 二点、三点法 GB 7234 - 87 圆度测量术语、定义及参数 GB 7235 - 87 确定圆度误差方法 半径变化量测量 GB 8069 - 87 位置量规 GB 11336 - 89 直线度误差检测 GB 11337 - 89 平面度误差检测 GB 13319 - 91 位置度公差 所有这些标准的贯彻和实施，都对振兴我国的机械 工业、提高生产技术水平和生产过程的经济性发挥了 良好的促进作用。
18
形状和位置公差（几何公差）
2.几何要素分类
⑴ 按结构特征分为： 组成要素、导出要要素”；“轮廓要素” 改为“组成要素”；“测得要素”改为“提取要素” 等，
19
形状和位置公差（几何公差）
2.几何要素分类
⑵ 按存在状态分为： 实际要素、公称要素 实际要素：零件上实际存在的要素。 标准规定：测量时用提取要素（测得要素）代替 实际要素。 公称要素（理论要素）：具有几何学意义的要素， 即几何的点、线、面，它们不存在任何误差。图 样上表示的要素均为公称要素。
形状和位置公差（几何公差）
近年来，为遵循与国际标准接轨的原则，我国又 制、修订了一些形位公差国家标准。即：
《GB/T 4249-1996 公差原则》等效采用《ISO 8015：1985》代替 《GB 4249-84》。
《GB/T 1184-1996 形状和位置公差 未注公差值》
等效采用 《ISO 2768：1989》代替 《GB 1184-80》。
27
形状和位置公差（几何公差）
几何公差的附加符号
28
形状和位置公差（几何公差）
形状、位置公差带的定义和图例说明
形状、位置公差带的定义和图例说明直 线 度a. 在给定平面内的公差带定义——公差带是距离为公差值t 的两平行直线之间的区域。
b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t 的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t 1×t 2的四棱柱内的区域。
c. 在任意方向上的公差带定义——公差带是直径为公差值t 的圆柱面内的区域。
平 面 度公差带定义——公差带是距离为公差值t 的两平行平面之间的区域。
圆 度公差带定义——公差带是在同一正截面上半径差为公差值t 的两同心圆之间的区域。
圆 柱度公差带定义——公差带是半径差值t 的两同轴圆柱面之间的区域。
线轮廓度公差带定义——公差带是包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。
面轮廓度公差带定义——公差带是包络一系列直径为公差值t 的球的两包络面间的区域，诸球球心应位于理想轮廓面上。
注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论轮廓面。
平 行 度a. 在给定的方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t ，且平行于基准平面（或直线、轴线）的两平行面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1×t2，且平行于基准轴线的四棱柱内的区域。
b. 在任意方向的公差带定义——公差带是直径为公差值t ，且平行于基准轴线的圆柱面内的区域。
垂直度a. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t，且垂直于基准平面（或直线、轴线）的两平行平面（或直线）之间的区域；当给定两个互相垂直的方向时，是正截面为公差值t1×t2，且垂直于基准平面的四棱柱内的区域。
b. 在任意方向上的公差带定义——公差带是直径为公差值t，且垂直于基准平面的圆柱面内的区域。
几何公差概念及标注课件
几何公差（形状和位置公差）
2.几何要素分类
⑵ 按存在状态分为： 实际要素、公称要素 实际要素：零件上实际存在的要素。 标准规定：测量时用提取要素（测得要素）代替 实际要素。 公称要素（理论要素）：具有几何学意义的要素， 即几何的点、线、面，它们不存在任何误差。图 样上表示的要素均为公称要素。
4
几何公差（形状和位置公差）
域即为合格。
合格！
24
几何公差（形状和位置公差）
平面度
几何公差带
公差带是距离为公差值 t 的两平行平面之间的区域，只 要被测平面不超出该区域即为合格。被测要素与基准无关， 公差带可以随被测要素浮动。
合格！
合格！
25
几何公差（形状和位置公差）
平面度的测量
主要有间隙
公差值为30m
法、打表法、光 轴法和干涉法。
合格！
43
平行度
几何公差（形状和位置公差）
几何公差带
公差带是距离为公差值 t 且平行于 基准平面的两平行平面之间的区域。
不合格！
44
平行度
几何公差（形状和位置公差）
几何公差带
公差带是距离为公差值 t 且平行于基准平面的两平行平 面之间的区域。
45
平行度
几何公差（形状和位置公差）
、几何公差带
公差带是距离为公差值 t 且平行于基准平面的两平行 平面之间的区域。
公差带是在垂直于基准轴线的任意测量平面内，半径差为 公差值 t 且圆心在基准轴线上的两同心圆之间的区域。
62
圆跳动
几何公差（形状和位置公差）
、几何公差带
0.1 A
30h6
A
50h7
公差带是在垂直于基准轴线的任意测量平面内，半径差为 公差值 t 且圆心在基准轴线上的两同心圆之间的区域。
形状和位置公差
1.1形状公差
Page 3
1.1形状公差
Page 4
1.2轮廓度公差
轮廓度公差由线轮廓度、面轮廓度两个项目组成，是用来限制被测几 何要素如曲线、曲面的误差。轮廓度公差具有以下两个特点。 1)轮廓度无基准要求时为形状公差，公差带有两个要素：公差带的形状和 大小，公差带的形状由理论正确尺寸决定。 2)轮廓度有基准要求时为位置公差，公差带有四个要素：公差带形状、大 小、方向和位置，公差带的位置由理论正确尺寸和基准决定。 轮廓公差带定义、标注示例和说明如下表所示。
小、方向和位置。
▪ 定位公差带定义、标注示例和说明如下表所示。
Page 10
1.3位置公差
Page 11
1.3位置公差
• 3.跳动公差
▪ 跳动公差包括圆跳动和全跳动两项公差。跳动公差是指被测实际要素绕基准轴线作无
轴向移动时，回转一周或连续回转时所允许的最大跳动。
▪ 圆跳动和全跳动公差有以下区分： ▪ 圆跳动公差是指被测实际要素在某个测量截面内相对于其理想要素的变动量。圆跳动
Page 5
1.2轮廓度公差
Page 6
1.3位置公差
位置公差由平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳 动和全跳动等八个项目组成,是用来限制被测实际几何要素相对于基准要素 的方向和位置误差。因此位置公差是指被测实际要素对基准在方向、位置上 所允许的变动全量。 位置公差的公差带有四个要素：公差带的形状、大小、方向和位置。 位置公差按照所要求的几何关系可分为定向、定位、和跳动公差三大类。
又分为径向圆跳动、端面圆跳动和斜向圆跳动三种情况。
▪ 全跳动公差是指被测实际要素的整个表面对于其理想要素的变动量。全跳动分为径向
形位公差介绍
Ø10轴线的形状所允许 的变动全量(Ø0.04mm)
(2).平面度(
)
实际平面形状 所允许的变动 全量(0.05mm)
(3).圆度(
)
在圆柱轴线方向上任一横截面的实际圆所允许 的变动全量(0.02mm)
(4).圆柱度(
)
实际圆柱面的形状所允 许的变动全量(0.05)
(5).线轮廓度(
)
在零件宽度方向,任一横截 面的实际线的轮廓形状所允 许的变动全量(0.04mm)(方 框内的尺寸为理想轮廓尺寸)
三、形位公差简介
1.形状和位置公差的基本概念
形状公差是指零件表面的实际形状对其 理想性质所允许的变动全量；位置公差是指 零件表面的实际位置对其理想位置所允许的 变动全量。2.形位公差代号来自3.形位公差类型及标注示例
1).形状公差
(1).直线度（—）
圆柱表面上任一素线 的形状所允许的变动 全量(0.02mm)
全跳动
1.实际要素绕基准轴线回转一周时所允许的最大圆 跳动(圆跳动) 2. 实际要素绕基准轴线连续回转时所允许的最大 圆跳动(全跳动)
6、面轮廓度(
)
实际表面的轮廓形状所允许的变 动全量(0.04mm)
2).位置公差
(1).平行度 垂直度 倾斜度
实际要素对基准在方向上所允许的 变动全量( 为0.05mm 为0.08mm)
(2).同轴度
对称度
位置度
实际要素对基准在位置上所允许的变动全 量( 为0.05mm 为0.3mm)
(3).圆跳动
形位公差基准标注原则
形位公差基准标注原则1. 形位公差的基本概念说到形位公差，很多朋友可能会想：“这玩意儿是什么？”其实，形位公差就是一个衡量零件几何形状和位置的标准。
简单来说，它告诉我们一个零件该长啥样，放在哪儿也得合适。
就像找对象，外表和内在都得匹配，不然岂不是白忙活？而基准标注，简单来说，就是规定这个零件的“老大”，让我们知道怎么去检查和控制这些公差。
1.1 形位公差的种类形位公差主要有几种，像是形状公差、位置公差和跳动公差等等。
形状公差就好比是一个人的身高、体重，位置公差则是你这人得站得端端正正，不然显得没气质。
而跳动公差就像开车时轮子的转动情况，转得不稳就会影响整个车的性能。
搞清楚这些公差，才能让零件在工作时配合得更顺畅。
1.2 为什么要用基准？用基准标注的原因就好比盖房子得有个地基，没地基的房子可不稳！基准就像是你在设计零件时的“定海神针”，确保每个零件都能在大局中发挥作用。
我们在生产的时候，如果不设定基准，就像无头苍蝇一样，乱飞一气，根本不知所措。
通过基准标注，设计师和制造者能够心里有数，干起活来更有效率。
2. 标注原则接下来，我们来聊聊基准标注的原则。
首先，要遵循简洁明了的原则。
就像吃饭不能一口吃个胖子，标注的时候也不能搞得复杂。
越简单，越能让人一目了然。
再者，标注要合理，不能随意来。
比如说，你不能把一个圆形零件标注成方的，明显就不搭嘛！这种事情可不能开玩笑。
2.1 基准的选择选择基准的时候，我们得考虑到零件的功能。
比如，一个轴承的基准，得选在它旋转的中心上，不然它转起来就会嘎吱嘎吱响。
这就像选择朋友，得选那些志同道合的人，才能一起嗨。
而且，基准的选择还得与其他零件配合得当，像个乐队里的乐器，不能有谁跑调。
2.2 标注的准确性还有就是标注的准确性。
我们要确保每个标注的数字都精确，像钟表一样走得滴答作响。
否则，后期在生产过程中就会出现误差，导致产品质量下降。
想象一下，如果一块蛋糕上写错了数字，那可真是糟糕透顶，谁愿意吃个“二十岁”的蛋糕呢？3. 实际应用中的小技巧在实际应用中，标注形位公差时可以借鉴一些小技巧。
形状公差和位置公差的详细讲解
2.
右端圆柱面的圆度 公差在自由状态条 件下不大于1.5mm
请点击解答显示其内容
4. Explain the geometrical tolerances in the detail drawing. 解释零件图中标注的形状和位置公差的含义。
分类 特征项目
直线度 形 状 公 差 符 号 有或无基 准要求 有
平面度
圆度 形 状 圆柱度 轮 廓 线轮廓度
无
无 无 有或无 位 置 度
定 向
垂直度
倾斜度
有
有
定 位
同轴度 对称度 位置度
圆跳动
有 有 有或无 有
有
形状 或位 置公 差
面轮廓度
有或无
跳 动
请点击鼠标右键显示后面内容
Characteristic symbols 特征符号
Codes of geometrical tolerances 形状和位置公差的项目代号
（3）Reference code 基准代号
The reference code is made up of the capital letter with a small circle connected by fine lines and short thick lines. In order to avoid misunderstanding, generally, E、I、 J、M、O、P and such letters are not adopted. 基准代号由带小圆的大写字
被测要素是平面 被测要素是平面
0.02
0.05
A
被测要素是直线
形状公差和位置公差的详细解说
轴：具有 dmax+t形位理想轴
第四章 形状和位置公差及检测
二、独立原则 尺寸公差与形位公差各自独立，测量 时 分别满足各自
的公差要求。
因独立原则时尺寸与形位误差检测较为方便，故应用 广泛。
第四章 形状和位置公差及检测
三、包容原则 1、单一要素的包容原则
0 0.2
① 图样标注：尺寸公差后加 ø 10
2、最小、最大实体状态和实效状态 1）最大、最小实体状态 合格零件拥有材料最多的状态称最大实体状态。 合格零件拥有材料最少的状态称最小实体状态。 最大实体尺寸：dmax 最小实体尺寸：dmin Dmin Dmax
2）实效状态：最大实体尺寸与实效尺寸综合后的尺寸。
孔：Dvs=Dmin-t形位
轴： dvs=dmax+t形位
L1 M 2 M1 f= L2
第四章 形状和位置公差及检测
第四章 形状和位置公差及检测
第四章 形状和位置公差及检测
第四章 形状和位置公差及检测
c、倾斜度 倾斜度公差带有三种形式： 面对面的倾斜度、线对线的倾斜度、线对面的倾斜度。 面对面的倾斜度标注示例：解释45度的含义。 倾斜度误差的测量：转换成平行度误差的测量。
1、与理想要素比较原则，
如：自准直仪测直线度，平台上测平面度。 2、 测量坐标值原则。 如：测量孔轴线的位置度误差。 3、 测量特征参数原则。 如：两点法及三点法测圆度误差。 4、 测量跳动误差原则。 如：（径向、端面圆全）跳动误差的测量。
5、 控制实效边界原则。
第四章 形状和位置公差及检测
小结 1、了解形位公差的概念。 2、掌握被测要素和基准要素的内容。 3、掌握形位公差的项目符号及标注方法。
第四章 形状和位置公差及检测
形位公差的标注
指引线箭头置于被测要素 的延长线上,必须与尺寸
线明显地错开
指向实际表面时， 箭头可置于带点的 参考线上
二、 形位公差的标注
被测要素为中心要素的标注 ： 中心要素 指由轮廓要素导出的一种要素，如球心、轴线、对称中 心线、对称中心面等。
指引线箭头应与尺寸
线的延长线重合
中心要素
中心要素
中心要素
二、 形位公差的标注
形状和位置公差
一、 基本概念
零件在加工后形成的各种误差是客观存在的，除 了在极限与配合中讨论过的尺寸误差外，还存在着形 状误差和位置误差。
零件上的实际几何要素的形状与理想形状之间的 误差称为形状误差。
零件上各几何要素之间的实际相对位置与理想相 对位置之间的误差称为位置误差。 形状误差与位置误差简称形位误差。 形位误差的允许变动量称为形位公差。
φd
0.1
A
φd
公差框格所控制的对象仅为整个 表面上直径为φd的一个小圆面， 其平面度误差值不得大于0.1mm。 φd圆周用粗点划线绘制。
要素局部作为基 准的标注方法
二、 形位公差的标注
6、其它规定注法
3× A A 3×
0.1 0.1 0.10.1
A A
A A
A A
几个不共面的表 面有相同公差要 求的注法一
A
二、 形位公差的标注
轮廓要素作为基准时的标注：
A B
当受视图的限制时， 轮廓要素的基准代号 也可这样标注
A
基准代号的连线不得 与尺寸线对齐，应错 开一定距离
二、 形位公差的标注
中心要素作为基准时的标注：
0.05 A
0.05
A A
A
基准代号的连线 应与相应基准要素的 尺寸线对齐。 基准代号的连线 应与相应基准要素的 尺寸线对齐。
形状公差和位置公差
任意方向上线对面的垂直度
(2)垂直度公差
(3)倾斜度公差
倾斜度公差是限制被测实际要素对基准在倾斜方向上变
动量的一项指标,即用来控制零件上被测要素(平面或直线)
相对于基准要素（平面或直线）的方向偏离某一给定角度
（0°～ 90°）的程度。
一、形状公差
形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和 面轮廓度六个项目。除了有基准要求的线轮廓度和面轮廓度以 外，均是限制单一要素形状误差的。形状公差带是限制实际被 测要素变动的一个区域。
直线度、平面度、圆度、圆柱度这四个项目是对单一实际要 素形状所提出的，不涉及基准问题，它们的公差带没有方向或 位置约束，即公差带可以任意浮动，并且构成公差带几何图形 的理想要素都不涉及尺寸，如表4-12和表4-13所示。
4.圆柱度公差
圆柱度
含义：公差带是半径差为t公差值的两同轴圆柱面之间的区域。
圆度和圆柱度说明：
1）圆度和圆柱度一样，是用半径差来表示的，因为圆柱面 旋转过程中是以半径的误差起作用的，是符合生产实际的，
所以是比较先进的、科学的指标。 2）圆柱度公差值只是指两圆柱面的半径差，未限定圆柱面
的半径和圆心位置，因此，公差带不受直径大小和位置的约束， 可以浮动。
0.05 A
基准轴线
fd
f
t
a)标注
A
测量平面
a)公差带
fd圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面
内的径向跳动量均不得大于公差值0.05mm。
2）端面圆跳动公差。
公差带定义：公差带是在与基准轴线同轴的任一半径位置
的测量圆柱面上沿母线方向距离为公差值t的两圆之间的
形状和位置公差的术语及定义
位置公差的定义及说明----位置度
图例
Φ0.3 A B
说明
该点必须位于直径为公差值0.3的圆
内。该圆的圆心位于相对基准A，B 所确定的点的理想位置上。
B基准
Φ0.3
B
A
A基准
位置公差的定义及说明----位置度
被测圆 基准
被测圆 基准
位置公差的定义及说明----对称度
八.对称度 定义： 公差带是距离为公差值t,且相对基准中心平面 （或中心线，轴线）对称配置的两平行平面 （或直线）之间的区域，若给定互相垂直的两 个方向，则是正截面为公差值t1*t2的四棱柱内 的区域。
位置公差的定义及说明----对称度
1.选择工显圆心距命令
2.根据提示顺序依次取点
3.读取LC的值
注意：有的客户有特殊要求，有时
需要将测定结果乘以2.
同轴度0.03A
高度计（百分表）测定同轴度方法
1.如下图选择合适的孔径规插入制品然后 固定在V形礠座上。 2.将高度计或百分表在制品上归零旋转制 品一周
3.最大值与最小值的差为同轴度结果
真圆仪测定真圆度方法 1.将PG放入夹具夹好 2.调水平和中心 3.选择真圆度功能键测定
位置公差的定义及说明----平行度
四.平行度 定义： 当给定一方向时，公差带是距离为公差 值t，且平行与基准平面（或直线，轴线）的 两平行平面之间的区域；当给定相互垂直的两 个方向时，是正截面尺寸为公差值t1*t2，且平 行于基准轴线的四棱柱内的区域。
（以中点命令套用）
三次元测定垂直度方法
1.将产品如下图固定 2.基准点测定131.6 3.基准面设定521R 4.被测柱圆筒测定172.8/VT
形位公差详解以及标注方法
形位公差详解以及标注方法形位公差是指在测量和工程设计中，用来描述和控制零件形状和尺寸的一种数学概念。
形位公差旨在通过规定允许的变动范围，使得零件在实际装配和使用中能够满足设计要求，并确保部件之间的相互关系良好。
形位公差的标注方法可以分为三个步骤：确定基准，标注正确的公差尺寸，标注相应的形位公差符号。
第一步，确定基准：基准是指被测量零件所依赖的参照物，它决定了形位公差的计算和标注方法。
在标准中，基准一般分为二类：完全基准和局部基准。
完全基准是指一个部件所依赖的基准平面、轴线或者点，局部基准是指其他部件的外表面、轴线或者点。
第二步，标注正确的公差尺寸：通过测量，确定被测量零件的尺寸后，需要用公差值来限制其尺寸变化范围，通常以正负公差值表示。
公差分为线性公差和角度公差。
线性公差用于度量线性尺寸的变动范围，而角度公差用于度量角度的变动范围。
在标注公差尺寸时，需要遵循标准的规定，按照大小顺序依次标注。
第三步，标注相应的形位公差符号：形位公差的符号用来表示被测量零件与基准之间的相对位置关系。
常用的形位公差符号有：平面度符号（⌾）、直线度符号（↔）、圆度符号（○）、轴向符号（↑↓）、倾斜度符号（∟）等。
这些符号需要标注在公差尺寸之上，并按照标准规定的位置和顺序进行标注。
形位公差的详细解释如下：1.平面度公差：用来描述一个零件的平面与参照平面之间的相对位置关系。
平面度公差可以分为平面度和平面度偏差。
平面度是指一个零件表面上的点的离散度，平面度偏差是指该点的实际位置与基准平面之间的最大距离。
2.直线度公差：用来描述直线零件的直线形状与参照直线之间的相对位置关系。
直线度公差可以分为直线度和直线度偏差。
直线度是指一个零件上直线形状的离散度，直线度偏差是指该直线的实际位置与基准直线之间的最大距离。
3.圆度公差：用来描述一个零件的曲面形状与参照圆之间的相对位置关系。
圆度公差可以分为圆度和圆度偏差。
圆度是指一个零件上曲面形状的离散度，圆度偏差是指该曲面的实际位置与基准圆之间的最大距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
形状和位置公差的基本概念
零件经加工后，不仅会存在尺寸的误差，而且会产生几何形状及相互位置的误差。
如下图所示的圆柱体，即使在尺寸合格时，也有可能出现一端大、另一端小或中间细两端粗等情况，其截面也有可能不圆，这属于形状方面的误差；
再如下图所示的阶梯轴、加工后可能出现各轴段不同轴线的情况，这属于位置方面的误差。
所以，形状公差是指实际形状对理想形状的允许变动量。
位置公差是指实际位置对理想位置的允许变动量。
两者简称形位公差。
形位公差各项目的名称和符号
形位公差代号
1〃代号的组成
形位公差代号见下图，它由如下内容组成：
2〃代号的画法
公差框格用细实线绘制，并根据需要分为两格或多格，框格中的数字和字母的高度应与图样中尺寸数字的高度相同，指引线和基准符号连线用细实线绘制，基准符号用加粗（2b）的短画表示，框格长度可按需要确定，见下图。
形位公差的标注
（1）代号中的指引线前头与被测要素的连接方法当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。
当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；
当被测要素为各要素的公共轴线、公共中心平面时，指引线的前头可以直接指在轴线或中心线上，见右图c。
（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，此时基准符号与
基准要素连接的方法：
当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。
当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。
当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。
（3）当基准符号不便直接与框格相连时，则采用基准代号(点击此处查看画法)标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。
（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下图。
（5）当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可以将这些框格画在一起，共用一根指引线箭头，见下图。
（6）若多个被测要素有相同的形位公差（单项或多项）要求时，可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下图。
（7）如需给出被测要素任一长度（或范围）的公差值时，其标注方法见图a。
如不仅给出被测要素汪一长度（或范围）的公差值，还需给出被测要素全长（或整个要素）内的公差值，其标注方法见下图b。
