matlab自行编写fft傅里叶变换
Matlab实现FFT变换.

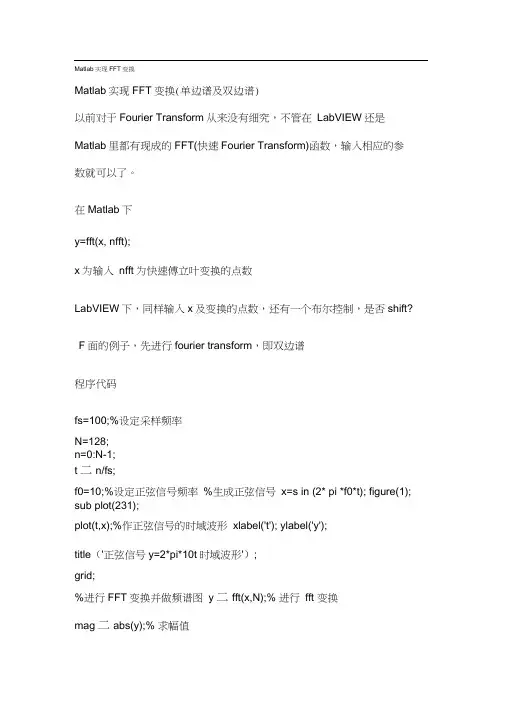

Matlab实现FFT变换Matlab实现FFT变换(单边谱及双边谱)以前对于Fourier Transform从来没有细究，不管在LabVIEW还是Matlab里都有现成的FFT(快速Fourier Transform)函数，输入相应的参数就可以了。
在Matlab下y=fft(x, nfft);x为输入nfft为快速傅立叶变换的点数LabVIEW下，同样输入x及变换的点数，还有一个布尔控制，是否shift? F面的例子，先进行fourier transform，即双边谱程序代码fs=100;%设定采样频率N=128;n=0:N-1;t二n/fs;f0=10;%设定正弦信号频率%生成正弦信号x=s in (2* pi *f0*t); figure(1); sub plot(231);plot(t,x);%作正弦信号的时域波形xlabel('t'); ylabel('y');title（'正弦信号y=2*pi*10t时域波形'）;grid;%进行FFT变换并做频谱图y二fft(x,N);% 进行fft 变换mag二abs(y);% 求幅值f=(0:le ngth(y)-1)'*fs/le ngth(y);% 进行对应的频率转换figure(1);sub plot(232);plot(f,mag);% 做频谱图axis([0,100,0,80]); xlabel('频率(Hz)');ylabelC 幅值');title（'正弦信号y=2*pi*10t 幅频谱图N=128'）;grid;%求均方根谱sq=abs(y); figure(1); sub plot(233); plot(f,sq); xlabel('频率(Hz)');ylabel('均方根谱');title（'正弦信号y=2*pi*10t均方根谱'）; grid;%求功率谱po wer=sq.^2; figure(1);sub plot(234); plot(f, po wer);xlabel('频率(Hz)');ylabelC 功率谱');titleC正弦信号y=2*pi*10t功率谱'）;grid;%求对数谱ln=log(sq);figure(1); sub plot(235); plot(f,ln);xlabel('频率(Hz)');ylabelC 对数谱');title（'正弦信号y=2*pi*10t对数谱'）;grid;%用IFFT恢复原始信号xifft二ifft(y);magx二real(xifft);ti=[0:le ngth(xifft)-1]/fs;figure(1);sub plot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的正弦信号波形');grid;F面进行单边谱计算:程序代码fs=100;%设定采样频率N=128;n=0:N-1;t二n/fs;f0=10;%设定正弦信号频率%生成正弦信号x=si n(2* pi *f0*t);figure(1);sub plot(231);plot(t,x);%作正弦信号的时域波形xlabel('t');ylabel('y');title('正弦信号y=2*pi*10t时域波形');grid;%进行FFT变换并做频谱图y二fft(x,N);% 进行fft 变换mag=abs(y);% 求幅值m=le ngth(y);f=(0:m/2-1)'*fs/m;%进行对应的频率转换figure(1);sub plot(232);plot(f,mag(1:m/2));% 做频谱图axis([0,100,0,80]); xlabel('频率(Hz)');ylabelC 幅值');title（'正弦信号y=2*pi*10t 幅频谱图N=128'）; grid;%求均方根谱sq=abs(y);figure(1); sub plot(233); plot(f,sq(1:m/2));xlabel('频率(Hz)');ylabelC均方根谱'）;title（'正弦信号y=2*pi*10t均方根谱'）;grid;%求功率谱po wer二sqA2; figure(1);sub plot(234); plot(f, power(1:m/2)); xlabel('频率(Hz)'); ylabelC 功率谱');titleC正弦信号y=2*pi*10t功率谱');grid;%求对数谱ln=log(sq);figure(1);sub plot(235); plot(f,l n(1:m/2)); xlabel('频率(Hz)'); ylabelC 对数谱');title('正弦信号y=2*pi*10t对数谱');grid;%用IFFT恢复原始信号xifft二ifft(y);magx二real(xifft);ti=[0:le ngth(xifft)-1]/fs;figure(1);sub plot(236);pl ot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的正弦信号波形');grid;。
matlab如何做傅里叶变换
matlab如何做傅里叶变换
MATLAB 提供了多种函数来完成傅里叶变换，其中 fft 函数是最
常用的一种。
fft 函数是通用快速傅里叶变换函数，它可以将任意时
域信号变换成频域信号，并得到该信号的功率谱和相位角信息。
fft 操作可以用下面六步完成：
（1）准备时域信号，得到 N 个样本数据；
（2）实施 N 点 DFT，得到 N 个复数的频域输出 X[k]；
（3）将 X[k] 用数组形式表述出来，得到频域数组；
（4）计算频域功率信号，使用 P=|X[k]|^2 求出功率，形成功率.数组；
（5）计算频域信号的相位角，使用 C=arg(X[k]) 求出相位角，
形成相位角数组；
（6）根据产生的功率数组和相位角数组，绘制出功率谱和相位角图像。
如果想要改变深度，可以使用混合的方法，即使用 fft 将时域信号转换为频域信号，再用离散傅里叶变换（DFT）或者离散余弦变换（DCT)来改变深度。
使用 MATLAB 编写的 fft 程序可以发现，fft 函数是一种快速方法，可以大大减少处理时间。
因此，通过使用 MATLAB fft 函数，相
比传统的 DFT 和 DCT，利用 MATLAB 来完成傅里叶变换显得更为简便快捷。
基于MATLAB的FFT算法实现
基于MATLAB的FFT算法实现一、引言快速傅里叶变换（FFT）是一种非常重要的数学方法，广泛应用于信号处理、图像处理、通信等领域。
其主要功能是将时域信号转换为频域信号，对信号的频谱进行分析和处理。
本文基于MATLAB实现了FFT算法，并对其原理和应用进行了简要介绍。
二、FFT算法原理FFT算法通过将一个N点的离散傅立叶变换（DFT）分解为多个较小的DFT来加快计算速度。
其主要思想是利用信号的对称性质和旋转因子的周期性特点进行计算。
具体步骤如下：1.首先将输入信号序列划分为偶数下标和奇数下标的两个子序列；2.对每个子序列分别进行DFT运算；3.将得到的DFT结果进行合并。
三、MATLAB实现FFT算法在MATLAB中，我们可以利用内置函数fft(来实现FFT算法。
以下为MATLAB代码示例：```matlabfunction X = my_fft(x)N = length(x);if N == 1X=x;elsen=0:N-1;W_N = exp(-1i*2*pi/N*n);x_even = x(1:2:end);x_odd = x(2:2:end);X_even = my_fft(x_even);X_odd = my_fft(x_odd);X = [X_even + W_N(1:N/2).*X_odd, X_even - W_N(1:N/2).*X_odd];endend```在上述代码中，x为输入信号序列，N为序列的长度。
如果序列长度为1，则直接返回该序列；否则，利用递归将序列拆分为两个子序列，并进行DFT运算。
最后将两个子序列的DFT结果进行合并，得到最终的FFT 结果。
四、FFT算法的应用FFT算法在信号处理领域有着广泛的应用。
其中最常见的应用包括频谱分析、滤波器设计、图像处理等。
1.频谱分析：FFT可以将时域信号转换为频域信号，计算信号的频谱，分析信号的频率成分和能量分布。
通过频谱分析，我们可以了解到信号的频率特性，从而对信号进行相应的处理和判断。
matlab傅立叶变换
matlab傅立叶变换在 MATLAB 中，使用 fft 函数可以进行傅立叶变换。
傅立叶变换是一种将信号从时域转换到频域的方法，允许我们分析信号的频率成分。
以下是一个简单的示例，演示如何在 MATLAB 中执行傅立叶变换：% 生成一个示例信号Fs = 1000; % 采样频率T = 1/Fs; % 采样周期t = 0:T:1-T; % 时间向量f1 = 50; % 第一个频率成分f2 = 120; % 第二个频率成分signal = 0.7*sin(2*pi*f1*t) + 0.5*sin(2*pi*f2*t);% 对信号进行傅立叶变换N = length(signal); % 信号长度Y = fft(signal); % 进行傅立叶变换frequencies = (0:N-1)*(Fs/N); % 计算频率% 绘制原始信号和频谱figure;% 绘制原始信号subplot(2, 1, 1);plot(t, signal);title('原始信号');xlabel('时间 (秒)');ylabel('振幅');% 绘制频谱subplot(2, 1, 2);plot(frequencies, abs(Y));title('频谱');xlabel('频率 (Hz)');ylabel('幅度');% 显示图形grid on;在这个例子中，我们首先生成一个包含两个频率成分的示例信号。
然后，我们使用 fft 函数对信号进行傅立叶变换，并绘制原始信号及其频谱。
在频谱中，我们可以看到两个频率成分的峰值。
请注意，fft 函数返回的结果是一个包含复数的向量，其中包含了信号的幅度和相位信息。
在频谱绘图中，我们只考虑了幅度。
如果需要获取相位信息，可以使用 angle 函数。
matlab如何做傅里叶变换
matlab如何做傅里叶变换
MATLAB 是一种用于数学建模和计算的高级编程语言，它拥有丰富的图形处理、计算和可视化工具，可以为用户提供强大的思维创新和简化研究的方法。
傅里叶变换 (FFT) 是一种快速的数学处理方法，可以用来将信号和系统的时间域表示转换为频率域中的表示。
MATLAB 具有内置函数，可帮助用户执行傅里叶变换，从而为用户提供了非常方便的使用方式。
首先，使用 MATLAB 中的 fft 函数可以进行傅立叶变换。
由于傅里叶变换是一种离散变换，因此在使用过程中，需要考虑计算时的采样频率等问题，使用如下语句可以实现：y = fft(x,n)。
其中，x 表示要进行变换的原始信号，n 表示要进行傅里叶变换的长度，默认的n 为原始信号的长度。
此外，MATLAB 还提供了另一个相关的函数 ifft，用于进行逆变换。
它的函数形式与前文所述的进行正向变换的函数非常类似，如下所示：ifft(x,n)，其中 x 表示要逆变换的存储在矢量中的信号，n 表示要进行反变换的长度，默认的 n 为 x 的长度。
此外，MATLAB 还提供了另一个函数 fftshift，它主要用于移动傅里叶变换的中心位置，并调整频域的形状，因此可以有效地提高频谱的准确性。
最后，MATLAB 还提供了多种其他的傅里叶变换相关的相关函数，例如 fft2 用于二维离散时间信号的变换，fft3 用于三维离散时间信号的变换，以及 rofft、gofft 等形式的实数和复数形式的变换等。
因此，MATLAB 具有可扩展性强的特点，可以为不同的傅立叶变换应用场景提供支持。
快速傅里叶变换fft的Matlab实现 实验报告
一、实验目的1在理论学习的基础上，通过本实验加深对快速傅立叶变换的理解；2熟悉并掌握按时间抽取FFT算法的程序；3了解应用FFT进行信号频谱分析过程中可能出现的问题，例如混淆、泄漏、栅栏效应等，以便在实际中正确应用FFT。
二、实验内容1仔细分析教材第六章‘时间抽取法FFT’的算法结构，编制出相应的用FFT 进行信号分析的C语言（或MATLAB语言）程序；用MATLAB语言编写的FFT源程序如下：%%输入数据f、N、T及是否补零clc;clear;f=input('输入信号频率f：');N=input('输入采样点数N：');T=input('输入采样间隔T：');C=input('信号是否补零（补零输入1，不补零输入0）：');%补零则输入1，不补则输入0if(C==0)t=0:T:(N-1)*T;x=sin(2*pi*f*t);b=0;e lseb=input('输入补零的个数：');while(log2(N+b)~=fix(log2(N+b)))b=input('输入错误，请重新输入补零的个数：');endt=0:T:(N+b-1)*T;x=sin(2*pi*f*t).*(t<=(N-1)*T);end%%fft算法的实现A=bitrevorder(x);%将序列按二进制倒序N=N+b;M=log2(N);%M为蝶形算法的层数W=exp(-j*2*pi/N);for L=1:1:M%第L层蝶形算法B=2^L/2;%B为每层蝶形算法进行加减运算的两个数的间隔K=N/(2^L);%K为每层蝶形算法中独立模块的个数for k=0:1:K-1for J=0:1:B-1p=J*2^(M-L);%p是W的指数q=A(k*2^L+J+1);%用q来代替运算前面那个数A(k*2^L+J+1)=q+W^p*A(k*2^L+J+B+1);A(k*2^L+J+B+1)=q-W^p*A(k*2^L+J+B+1);endendend%%画模特性的频谱图z=abs(A);%取模z=z./max(z);%归一化hold onsubplot(2,1,1);stem(0:1:N-1,x,'DisplayName','z');title('时域信号');subplot(2,1,2);stem(0:1:N-1,z,'DisplayName','z');title('频谱图');figure(gcf)%画图2用FFT 程序计算有限长度正弦信号()sin(2),0*y t f t t N Tπ=≤<分别在以下情况下所得的DFT 结果并进行分析和讨论：a ）信号频率f ＝50Hz ，采样点数N=32,采样间隔T=0.000625sb ）信号频率f ＝50Hz ，采样点数N=32,采样间隔T=0.005sT=0.0046875sc）信号频率f＝50Hz，采样点数N=32,采样间隔051015202530350510152025303505101520253035 e）信号频率f＝50Hz，采样点数N=64,采样间隔T=0.000625sg）将c）信号后补32个0，做64点FFT三、实验分析DFT是对有限序列做傅里叶变换后在频域上进行采样，而相对应的时域以频谱上的采样频率的倒数进行周期拓展。
Matlab编程实现FFT变换及频谱分析的程序代码
Matlab编程实现FFT变换及频谱分析的程序代码内容1．用Matlab产生正弦波,矩形波,以及白噪声信号，并显示各自时域波形图2．进行FFT变换，显示各自频谱图，其中采样率，频率、数据长度自选3．做出上述三种信号的均方根图谱,功率图谱,以及对数均方根图谱4．用IFFT傅立叶反变换恢复信号，并显示恢复的正弦信号时域波形图源程序%*************************************************************** **********%% FFT实践及频谱分析%%*************************************************************** **********%%*************************************************************** **********%%***************1.正弦波****************%fs=100;%设定采样频率N=128;n=0:N-1;t=n/fs;f0=10;%设定正弦信号频率%生成正弦信号x=sin(2*pi*f0*t);figure(1);subplot(231);plot(t,x);%作正弦信号的时域波形xlabel('t');ylabel('y');title('正弦信号y=2*pi*10t时域波形');grid;%进行FFT变换并做频谱图y=fft(x,N);%进行fft变换mag=abs(y);%求幅值f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(1);subplot(232);plot(f,mag);%做频谱图axis([0,100,0,80]);xlabel('频率(Hz)');ylabel('幅值');title('正弦信号y=2*pi*10t幅频谱图N=128');grid;%求均方根谱sq=abs(y);subplot(233);plot(f,sq);xlabel('频率(Hz)');ylabel('均方根谱');title('正弦信号y=2*pi*10t均方根谱');grid;%求功率谱power=sq.^2;figure(1);subplot(234);plot(f,power);xlabel('频率(Hz)');ylabel('功率谱');title('正弦信号y=2*pi*10t功率谱');grid;%求对数谱ln=log(sq);figure(1);subplot(235);plot(f,ln);xlabel('频率(Hz)');ylabel('对数谱');title('正弦信号y=2*pi*10t对数谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(1);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的正弦信号波形');grid;%****************2.矩形波****************% fs=10;%设定采样频率t=-5:0.1:5;x=rectpuls(t,2);x=x(1:99);figure(2);subplot(231);plot(t(1:99),x);%作矩形波的时域波形ylabel('y');title('矩形波时域波形');grid;%进行FFT变换并做频谱图y=fft(x);%进行fft变换mag=abs(y);%求幅值f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(2);subplot(232);plot(f,mag);%做频谱图xlabel('频率(Hz)');ylabel('幅值');title('矩形波幅频谱图');grid;%求均方根谱sq=abs(y);figure(2);subplot(233);plot(f,sq);xlabel('频率(Hz)');ylabel('均方根谱');title('矩形波均方根谱');grid;%求功率谱power=sq.^2;figure(2);subplot(234);plot(f,power);xlabel('频率(Hz)');ylabel('功率谱');title('矩形波功率谱');grid;%求对数谱ln=log(sq);figure(2);subplot(235);plot(f,ln);xlabel('频率(Hz)');ylabel('对数谱');title('矩形波对数谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(2);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的矩形波波形');grid;%****************3.白噪声****************% fs=10;%设定采样频率t=-5:0.1:5;x=zeros(1,100);x(50)=100000;figure(3);subplot(231);plot(t(1:100),x);%作白噪声的时域波形xlabel('t');ylabel('y');title('白噪声时域波形');grid;%进行FFT变换并做频谱图y=fft(x);%进行fft变换mag=abs(y);%求幅值f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(3);subplot(232);plot(f,mag);%做频谱图xlabel('频率(Hz)');ylabel('幅值');title('白噪声幅频谱图');grid;%求均方根谱sq=abs(y);figure(3);subplot(233);plot(f,sq);xlabel('频率(Hz)');ylabel('均方根谱');title('白噪声均方根谱');grid;%求功率谱power=sq.^2;figure(3);subplot(234);plot(f,power);xlabel('频率(Hz)');ylabel('功率谱');title('白噪声功率谱');grid;%求对数谱ln=log(sq);figure(3);subplot(235);plot(f,ln);xlabel('频率(Hz)');ylabel('对数谱');title('白噪声对数谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(3);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的白噪声波形'); grid;。
数字信号处理实验 matlab版 快速傅里叶变换(FFT)
实验14 快速傅里叶变换(FFT)(完美格式版，本人自己完成，所有语句正确，不排除极个别错误，特别适用于山大，勿用冰点等工具下载，否则下载之后的word 格式会让很多部分格式错误，谢谢)XXXX 学号姓名处XXXX一、实验目的1、加深对双线性变换法设计IIR 数字滤波器基本方法的了解。
2、掌握用双线性变换法设计数字低通、高通、带通、带阻滤波器的方法。
3、了解MA TLAB 有关双线性变换法的子函数。
二、实验内容1、双线性变换法的基本知识2、用双线性变换法设计IIR 数字低通滤波器3、用双线性变换法设计IIR 数字高通滤波器4、用双线性变换法设计IIR 数字带通滤波器三、实验环境MA TLAB7.0四、实验原理1、实验涉及的MATLAB 子函数（1）fft功能：一维快速傅里叶变换(FFT)。
调用格式：)(x fft y =；利用FFT 算法计算矢量x 的离散傅里叶变换，当x 为矩阵时，y 为矩阵x每一列的FFT 。
当x 的长度为2的幂次方时，则fft 函数采用基2的FFT 算法，否则采用稍慢的混合基算法。
),(n x fft y =；采用n 点FFT 。
当x 的长度小于n 时，fft 函数在x 的尾部补零，以构成n点数据；当x 的长度大于n 时，fft 函数会截断序列x 。
当x 为矩阵时，fft 函数按类似的方式处理列长度。
（2）ifft功能：一维快速傅里叶逆变换(IFFT)。
调用格式：)(x ifft y =；用于计算矢量x 的IFFT 。
当x 为矩阵时，计算所得的y 为矩阵x 中每一列的IFFT 。
),(n x ifft y =；采用n 点IFFT 。
当length(x)<n 时，在x 中补零；当length(x)>n 时，将x 截断，使length(x)＝n 。
（3）fftshift功能：对fft 的输出进行重新排列，将零频分量移到频谱的中心。
调用格式：)(x fftshift y =；对fft 的输出进行重新排列，将零频分量移到频谱的中心。
Matlab实现FFT变换.
Matlab实现FFT变换Matlab实现FFT变换(单边谱及双边谱)以前对于Fourier Transform从来没有细究，不管在LabVIEW还是Matlab里都有现成的FFT(快速Fourier Transform)函数，输入相应的参数就可以了。
在Matlab下y=fft(x, nfft);x为输入nfft为快速傅立叶变换的点数LabVIEW下，同样输入x及变换的点数，还有一个布尔控制，是否shift?下面的例子，先进行fourier transform，即双边谱程序代码fs=100;%设定采样频率N=128;n=0:N-1;t二n/fs;f0=10;%设定正弦信号频率%生成正弦信号x=si n(2*pi*f0*t);figure(1); subplot(231);plot(t,x);%作正弦信号的时域波形xlabel('t');ylabel('y');title('正弦信号y=2*pi*10t时域波形');grid;%进行FFT变换并做频谱图y二fft(x,N);% 进行fft 变换mag二abs(y);% 求幅值f=(0:le ngth(y)-1)'*fs/le ngth(y);% 进行对应的频率转换figure(1); subplot(232);plot(f,mag);% 做频谱图axis([0,100,0,80]);xlabel('频率(Hz)');ylabel('幅值');title('正弦信号y=2*pi*10t 幅频谱图N=128');grid;%求均方根谱sq=abs(y);figure(1);subplot(233);plot(f,sq);xlabel('频率(Hz)');ylabel('均方根谱');title('正弦信号y=2*pi*10t均方根谱');grid;%求功率谱power=sq.A2;figure(1);subplot(234);plot(f,power);xlabel('频率(Hz)');ylabel('功率谱');title('正弦信号y=2*pi*10t功率谱');grid;%求对数谱ln=log(sq);figure(1);subplot(235);plot(f,ln);xlabel('频率(Hz)');ylabel('对数谱');title('正弦信号y=2*pi*10t对数谱');grid;%用IFFT恢复原始信号xifft二ifft(y);magx二real(xifft);ti=[0:le ngth(xifft)-1]/fs;figure(1);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的正弦信号波形'); grid; 下面进行单边谱计算：程序代码fs=100;%设定采样频率N=128;n=0:N-1;t二n/fs;fO=1O;%设定正弦信号频率%生成正弦信号x=si n(2*pi*f0*t);figure(1);subplot(231);plot(t,x);%作正弦信号的时域波形xlabel('t');ylabel('y');title('正弦信号y=2*pi*10t时域波形');grid;%进行FFT变换并做频谱图y=fft(x,N);% 进行fft 变换mag=abs(y);% 求幅值m=le ngth(y);f=(0:m/2-1)'*fs/m;%进行对应的频率转换figure(1);subplot(232);plot(f,mag(1:m/2));% 做频谱图axis([0,100,0,80]);xlabel('频率(Hz)');ylabel('幅值');title('正弦信号y=2*pi*10t 幅频谱图N=128'); grid;%求均方根谱sq=abs(y);figure(1);subplot(233);plot(f,sq(1:m/2));xlabel('频率(Hz)');ylabel('均方根谱');title('正弦信号y=2*pi*10t均方根谱');grid;%求功率谱power二sq42;figure(1);subplot(234);plot(f,power(1:m/2));xlabel('频率(Hz)');ylabel('功率谱');title('正弦信号y=2*pi*10t功率谱'); grid;%求对数谱ln=log(sq);figure(1);subplot(235);plot(f,l n(1:m/2));xlabel('频率(Hz)');ylabel('对数谱');title('正弦信号y=2*pi*10t对数谱'); grid;%用IFFT恢复原始信号xifft二ifft(y);magx二real(xifft);ti=[0:le ngth(xifft)-1]/fs;figure(1);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的正弦信号波形'); grid;。
matlab如何做傅里叶变换
matlab如何做傅里叶变换
Matlab是一种流行的数学计算软件，也可以用来完成许多信号处理工作。
傅立叶变换是信号处理中最重要的技术之一，它将时域信号转换为频域信号，便于对信号进行特征分析和操作。
使用matlab可以方便快捷地计算傅立叶变换。
Matlab中使用傅里叶变换的步骤如下：
第一步：准备输入信号，这通常是一个数组，表示时域信号的波形。
第二步：使用matlab的fft(x)函数对时域信号进行变换，其中x 表示时域信号的数组，对其执行傅立叶变换，生成频域信号的函数。
第三步：将信号进行归一化处理，可以使用matlab中的normalize(x)函数，将时域和频域信号归一化到[-1,1]之间。
第四步：使用matlab中的plot()函数画出频域信号的图形，以便可以更好地分析和操作它。
以上就是使用Matlab完成傅立叶变换的简单步骤了。
使用Matlab 可以轻松有效地进行傅里叶变换，节省大量时间。
此外，Matlab还提供了众多控制参数，可以根据用户的实际需求进行调整，从而更轻松地处理信号。
Matlab编程实现FFT变换及频谱分析的程序代码
Matlab编程实现FFT变换及频谱分析的程序代码（喜欢进行电磁兼容仿真分析的朋友可以借用）2007-10-08 sysop 点击: 436Matlab编程实现FFT变换及频谱分析的程序代码（喜欢进行电磁兼容仿真分析的朋友可以借用）Matlab编程实现FFT变换及频谱分析的程序代码（喜欢进行电磁兼容仿真分析的朋友可以借用）内容1．用Matlab产生正弦波,矩形波,以及白噪声信号，并显示各自时域波形图2．进行FFT变换，显示各自频谱图，其中采样率，频率、数据长度自选3．做出上述三种信号的均方根图谱,功率图谱,以及对数均方根图谱4．用IFFT傅立叶反变换恢复信号，并显示恢复的正弦信号时域波形图源程序%*************************************************************************%% FFT实践及频谱分析 %%*************************************************************************%%*************************************************************************%%***************1.正弦波****************%fs=100;%设定采样频率N=128;n=0:N-1;t=n/fs;f0=10;%设定正弦信号频率%生成正弦信号x=sin(2*pi*f0*t);figure(1);subplot(231);plot(t,x);%作正弦信号的时域波形xlabel('t');ylabel('y');title('正弦信号y=2*pi*10t时域波形');grid;%进行FFT变换并做频谱图y=fft(x,N);%进行fft变换mag=abs(y);%求幅值f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(1);subplot(232);plot(f,mag);%做频谱图axis([0,100,0,80]);xlabel('频率(Hz)');ylabel('幅值');title('正弦信号y=2*pi*10t幅频谱图N=128'); grid;%求均方根谱sq=abs(y);figure(1);subplot(233);plot(f,sq);xlabel('频率(Hz)');ylabel('均方根谱');title('正弦信号y=2*pi*10t均方根谱'); grid;%求功率谱power=sq.^2;figure(1);subplot(234);plot(f,power);xlabel('频率(Hz)');ylabel('功率谱');title('正弦信号y=2*pi*10t功率谱');grid;%求对数谱ln=log(sq);figure(1);subplot(235);plot(f,ln);xlabel('频率(Hz)');ylabel('对数谱');title('正弦信号y=2*pi*10t对数谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(1);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的正弦信号波形'); grid;%****************2.矩形波****************% fs=10;%设定采样频率t=-5:0.1:5;x=rectpuls(t,2);x=x(1:99);figure(2);subplot(231);plot(t(1:99),x);%作矩形波的时域波形xlabel('t');ylabel('y');title('矩形波时域波形');grid;%进行FFT变换并做频谱图y=fft(x);%进行fft变换mag=abs(y);%求幅值f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(2);subplot(232);plot(f,mag);%做频谱图xlabel('频率(Hz)');ylabel('幅值');title('矩形波幅频谱图');grid;%求均方根谱sq=abs(y);figure(2);subplot(233);plot(f,sq);xlabel('频率(Hz)');ylabel('均方根谱');title('矩形波均方根谱');grid;%求功率谱power=sq.^2;figure(2);subplot(234);plot(f,power);xlabel('频率(Hz)');ylabel('功率谱');title('矩形波功率谱');grid;%求对数谱ln=log(sq);figure(2);subplot(235);plot(f,ln);xlabel('频率(Hz)');ylabel('对数谱');title('矩形波对数谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(2);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的矩形波波形');grid;%****************3.白噪声****************%fs=10;%设定采样频率t=-5:0.1:5;x=zeros(1,100);x(50)=100000;figure(3);subplot(231);plot(t(1:100),x);%作白噪声的时域波形xlabel('t');ylabel('y');title('白噪声时域波形');grid;%进行FFT变换并做频谱图y=fft(x);%进行fft变换mag=abs(y);%求幅值f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(3);subplot(232);plot(f,mag);%做频谱图xlabel('频率(Hz)');ylabel('幅值');title('白噪声幅频谱图');grid;%求均方根谱sq=abs(y);figure(3);subplot(233);plot(f,sq);xlabel('频率(Hz)');ylabel('均方根谱');title('白噪声均方根谱');grid;%求功率谱power=sq.^2;figure(3);subplot(234);plot(f,power);xlabel('频率(Hz)');ylabel('功率谱');title('白噪声功率谱');grid;%求对数谱ln=log(sq);figure(3);subplot(235);plot(f,ln);xlabel('频率(Hz)');ylabel('对数谱');title('白噪声对数谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(3);subplot(236);plot(ti,magx);xlabel('t');ylabel('y');title('通过IFFT转换的白噪声波形');grid;本文责任编辑: sysop相关文章? 请教：目前可有哪些用于EMC仿真的软件 - 08-18 10:01 am - 点击: 2718 发表评论查看评论加入收藏 Email给朋友打印本文如果你想对该文章评分, 请先登陆, 如果你仍未注册,请点击注册链接注册成为本站会员. 平均得分 0, 共 0 人评分1 2 3 4 5 6 7 8 9 10。
matlab编程实现傅里叶变换
傅里叶变换是信号处理和图像处理中的重要数学工具，可以将一个信号或图像从时域转换到频域。
MATLAB作为一款强大的数学软件，可以方便地实现傅里叶变换并进行相应的分析和处理。
本文将介绍如何使用MATLAB编程实现傅里叶变换，并探讨其在信号处理和图像处理中的应用。
一、MATLAB中的傅里叶变换函数在MATLAB中，可以使用fft函数来进行一维离散傅里叶变换（DFT）的计算，使用fft2函数进行二维离散傅里叶变换（DFT）的计算。
这两个函数的基本语法如下：1. 一维离散傅里叶变换Y = fft(X)其中，X是输入的一维信号（向量），Y是输出的一维频谱（向量）。
2. 二维离散傅里叶变换Y = fft2(X)其中，X是输入的二维图像（矩阵），Y是输出的二维频谱（矩阵）。
除了fft和fft2函数外，MATLAB还提供了ifft和ifft2函数用于进行离散傅里叶逆变换。
通过这些函数，我们可以方便地实现傅里叶变换和逆变换的计算。
二、MATLAB中的傅里叶变换实例为了更好地理解MATLAB中的傅里叶变换实现，我们可以通过一个具体的实例来进行演示。
假设我们有一个包含两个正弦波的信号，我们首先可以使用MATLAB生成这个信号，并对其进行傅里叶变换。
生成信号fs = 1000; 采样频率为1000Hzt = 0:1/fs:1-1/fs; 时间范围为1秒f1 = 50; 第一个正弦波的频率为50Hzf2 = 120; 第二个正弦波的频率为120Hzx = 0.7*sin(2*pi*f1*t) + sin(2*pi*f2*t); 生成包含两个正弦波的信号进行傅里叶变换N = length(x); 信号的长度X = fft(x)/N; 进行离散傅里叶变换，并进行归一化处理f = (0:N-1)*(fs/N); 计算频率轴figure;subplot(2,1,1);plot(f,abs(X)); 绘制频谱幅度title('单边频谱');xlabel('频率/Hz');ylabel('幅度');subplot(2,1,2);plot(f,angle(X)); 绘制频谱相位title('频谱相位');xlabel('频率/Hz');ylabel('相位');通过上面的实例，我们可以看到，MATLAB可以很方便地实现最常见的傅里叶变换，并且提供了丰富的绘图功能来呈现变换结果。
matlab怎么计算函数的傅里叶变换
matlab怎么计算函数的傅里叶变换在MATLAB中，你可以使用`fft`函数来计算函数的傅里叶变换。
下面是一个简单的示例：假设你有一个函数 `f(t)`，你可以通过以下步骤计算它的傅里叶变换：1. 创建一个时间向量 `t`，表示函数的时间范围和采样点数。
例如，你可以使用 `t = 0:0.01:10` 来表示时间从0到10，采样间隔为0.01。
2. 计算函数在时间向量上的取值。
例如，你可以使用 `y =sin(2*pi*2*t)` 来表示一个频率为2Hz的正弦函数。
3. 使用 `fft` 函数计算函数的傅里叶变换。
例如，你可以使用 `Y = fft(y)` 来计算函数 `y` 的傅里叶变换。
4. 可选地，你可以使用 `abs` 函数获取傅里叶变换的幅度谱。
例如，你可以使用 `Y = abs(fft(y))` 来获取函数 `y` 的傅里叶变换的幅度谱。
下面是一个完整的示例代码：```matlabt = 0:0.01:10; % 时间向量y = sin(2*pi*2*t); % 函数取值Y = fft(y); % 傅里叶变换Y = abs(Y); % 幅度谱% 绘制函数和傅里叶变换的幅度谱subplot(2, 1, 1);plot(t, y);xlabel('时间');ylabel('函数值');title('函数');subplot(2, 1, 2);plot(Y);xlabel('频率');ylabel('幅度');title('傅里叶变换的幅度谱'); ```这段代码将绘制函数和傅里叶变换的幅度谱。
你可以根据自己的需求修改时间范围、函数取值和绘图方式。
希望这可以帮助到你。
如果你有任何其他问题，请随时提问。
