铂丝热电阻传感器
铂热电阻工作原理
铂热电阻工作原理
铂热电阻是一种常用的温度传感器，它基于铂元件的电阻与温度之间的线性关系进行温度测量。
铂热电阻的工作原理如下：
1. 铂元件：铂热电阻的关键部分是铂元件，它通常采用纯度高的铂丝制成。
铂元件的电阻随着温度的升高而增加，这是铂的特性之一。
2. 电阻-温度关系：铂元件的电阻与温度之间存在线性关系，即铂元件的电阻随温度的变化而线性变化。
这种线性关系被称为铂电阻的温度系数，通常表示为α。
3. 电桥测量：铂热电阻通常使用电桥电路进行测量。
电桥电路由电阻与电源组成，电桥两个相对的电阻均有铂热电阻构成。
当测量温度时，电桥会测量到两个铂热电阻的电阻变化，通过电桥的平衡来测量温度。
4. 温度计算：通过电桥测量到的电阻变化，可以通过查表或者数学公式将电阻值转化为相应的温度值。
这样，我们就可以得到被测温度。
总之，铂热电阻工作原理是基于铂元件的电阻与温度之间的线性关系，通过电桥电路进行测量，并将电阻值转化为相应的温度值来实现温度测量。
贴片式pt100铂热电阻
贴片式pt100铂热电阻
贴片式PT100铂热电阻是一种将PT100铂热电阻焊接在贴片
式封装上的温度传感器。
PT100铂热电阻是一种常用的温度传
感器，基于铂电阻的温度特性，可以将温度转化为电阻值。
贴片式封装将PT100铂热电阻封装在一个小而薄的封装中，方
便安装和使用。
贴片式PT100铂热电阻具有体积小、重量轻、响应速度快、
精度高等优点。
它可以广泛应用于工业自动化控制、温度检测和测量领域。
贴片式封装设计使得PT100铂热电阻可以方便
地安装在电路板上，节省了空间并提高了整体的集成度。
由于贴片式PT100铂热电阻尺寸小，所以需要通过引线将电
阻信号引出进行测量和读取。
通常使用铜、镍等金属材料作为引线材料，以确保连接稳定和信号传输质量。
此外，贴片式
PT100铂热电阻还可以根据实际需求进行定制，如不同的尺寸、引线长度和电气特性。
总之，贴片式PT100铂热电阻是一种小型、高精度和易于安
装的温度传感器，适用于各种温度测量和控制应用中。
铂热电阻 ntc
铂热电阻ntc全文共四篇示例，供读者参考第一篇示例：铂热电阻NTC，即铂热丝负温度系数热敏电阻，是一种通过铂丝的电阻值与温度成负相关关系的热敏电阻。
在现代工业和科技中，铂热电阻NTC被广泛应用于测量温度、控制温度，以及用于各种传感器中。
铂热电阻NTC的工作原理是基于铂的电阻随温度的变化而变化。
当温度升高时，铂的电阻值会下降，反之，当温度降低时，铂的电阻值会上升。
这种负温度系数的性质使得铂热电阻NTC在温度测量和控制方面具有较高的精度和可靠性。
铂热电阻NTC通常以一定长度的铂丝绕绕在热敏电阻的基板上，通过外接电路测量电阻值，并根据电阻值的变化来计算出温度值。
铂热电阻NTC的测量范围通常在-50℃至+150℃之间，同时具有较高的灵敏度和稳定性。
铂热电阻NTC在实际应用中有着广泛的用途。
它被广泛应用于温度传感器中，用于测量各种物体和环境的温度，如空调系统、电子设备、食品加热、医疗设备等。
铂热电阻NTC还常用于温度控制系统中，根据测量的温度值来控制加热或冷却系统的工作，以维持设定的温度范围。
铂热电阻NTC还被广泛应用于汽车领域。
在汽车上，铂热电阻NTC可用于冷却系统、发动机控制、空调系统等，在汽车的性能和安全方面扮演着重要的角色。
第二篇示例：铂热电阻（PTC）是一种热敏电阻，通过它产生的电阻与温度的变化成正比。
在各种应用领域中都有广泛的应用，特别是在温度测量和控制领域。
与NTC（负温度系数热敏电阻）相比，PTC热电阻具有更广泛的工作温度范围和更好的稳定性。
PTC热电阻通常由铂金或镍等材料制成，其中铂热电阻被广泛应用于高精度的温度测量和控制系统中。
铂热电阻的电阻值在常温下比较稳定，随着温度的升高而逐渐增加，这种线性关系使得铂热电阻成为许多精密温度测量仪器的理想选择。
铂热电阻的工作原理与NTC热敏电阻类似，都是在温度变化的作用下改变其电阻值。
与NTC热敏电阻相比，PTC热电阻在高温下的工作更为稳定，能够提供更加精确和可靠的温度测量结果。
铂电阻温度传感器
Pt100 Pt1000 -200～420 （BA1、BA2）
Cu50
-50～100
保护管 材料
不锈钢 1Cr18Ni9Ti
316 316L
直径 d mm Φ16 Φ12 Φ16 Φ12 Φ12
热响应时间 τ0.5 S ≤90 ≤30 ≤90 ≤45 ≤120
北京普莱而得机电技术有限公司 电话 010 ８２３５８３３１ 传真 010 ８２３５８３３０
压力的 1.5 倍，实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结 构形式、安装方法、置入深度以及被测介质的流速、种类有关。
热响应时间 在温度出现阶跃变化时，铂电阻的输出变化至量程变化的 50%所需要的时间称为热响应
时间，用τ0.5 表示。
铂电阻绝缘电阻 常温绝缘电阻的试验电压可取直流 10～100V 任意值，环境温度在 15～35℃范围内，相
铂电阻温度传感器
铂电阻温度传感器（Ⅰ）
φ
金属壳封装 STT-R 系列
L
针状 STT-P 系列
尺 寸㎜
φ
L
2.4
10
3.0
15
3.0
20
5.0
30
6.0
30
φ
L
3.0
100
传感器
φ
M
L
螺纹安装 STT-S 系列
L
带保护管螺纹安装 STT-T 系列
L
带航插连接 STT-C 系列
M
φ
M
φ
φ20
L
70
33
直径 d mm Φ16 Φ12 Φ16 Φ12 Φ12
热响应时间 τ0.5 S ≤90 ≤30 ≤90 ≤45 ≤120
铂丝热电阻传感器 pt100 温湿度传感器原理

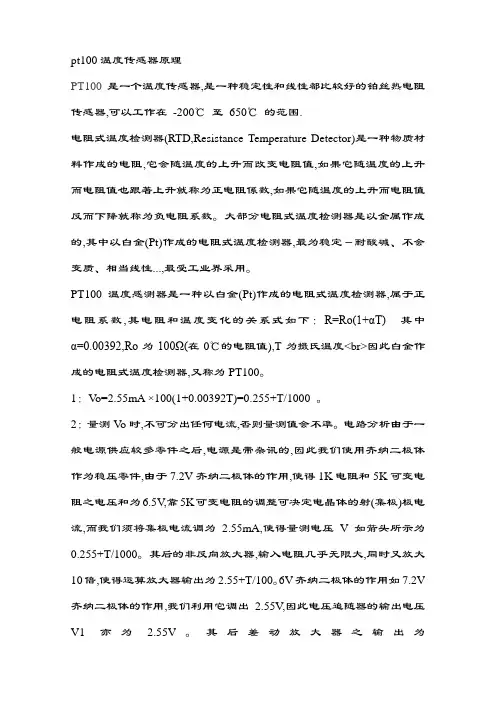

pt100温度传感器原理PT100是一个温度传感器,是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.电阻式温度检测器(RTD,Resistance Temperature Detector)是一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。
大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度<br>因此白金作成的电阻式温度检测器,又称为PT100。
1：V o=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2：量测V o时,不可分出任何电流,否则量测值会不準。
电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为 2.55mA,使得量测电压V如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V 齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为 2.55V。
其后差动放大器之输出为V o=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
铂电阻温度传感器原理
铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的，显示仪表将会指示出铂电阻值所对应的温度值，当被测介质中存在温度梯度时，所测量的温度是感温元件所在范围内介质层中的平均温度。
绝大多数的材料的电阻性能都会随温度的升高而增大，（极少数的负温度特性的材料温度升高电阻反而降低）。
将电阻接入电路中，再把不同温度下的电流都记录下来，通过观察电流的变化就可以知道电阻的变化。
从而可以绘出温度-电阻（或者电流）曲线图，就可以通过测量电阻（或者直接测电流），推测出（或者直接标注成）温度的数组来测量温度。
用铂热电阻只是因为其抗氧化性能比较好，再就是电阻-温度特性的对应性比较稳定（直线度好），可测量的温度范围比较宽。
以上就是铂电阻温度传感器的原理分享。
USTsensor致力于风电行业测控。
优斯特传感器科技集团(USTSensor)是一家以传感器研发、生产的专业公司，公司目前拥有各种检测设备，气体的综合测试系统。
年生产各类传感器数百万支。
更多资讯请直接拨打电话沟通。
铂热电阻的工作原理
铂热电阻的工作原理
铂热电阻是一种温度传感器，其工作原理基于铂电阻温度系数的特性。
铂热电阻元件由纯铂丝制成，丝的电阻随温度变化而变化。
根据电阻值的变化，可以推断出被测量物体的温度。
当铂热电阻置于待测温度下时，铂丝的电阻会因温度而变化。
这是由于铂的电阻随温度的变化呈线性关系，即铂电阻温度系数（platinum resistance temperature coefficient，PTC）在一定温度范围内保持稳定。
PT100是一种常见的铂热电阻标准型号，其电阻在0℃时为100欧姆，并且在每升高1℃时，电阻值增加约0.385欧姆。
测量铂热电阻的方法是通过电导测量，即通过测量流经铂热电阻的电流和测得的电压差来计算电阻值。
通常使用恒流源来提供恒定的电流，测得的电压差通过电路进行处理后，可以得到电阻的值。
根据电阻-温度曲线，可以反推出被测量物体的温度。
铂热电阻具有精度高、稳定性好、可靠性高的特点，广泛应用于各个领域的温度测量。
在实际应用中，还需要注意保护铂热电阻免受恶劣环境条件的影响，避免对其工作产生干扰。
铂热电阻 结构
铂热电阻结构铂热电阻，又叫铂电阻、热电偶，是指利用铂的温度系数来制造的一种温度传感器。
它由铂导线和一种或多种金属导线（一般为铠线），通过加热和冷却来检测温度变化。
铂热电阻由铂线和绝缘体组成，工作时铂线一端热源受热产生热电动势（p），另一端连接电表或电子器件检测温度，产生热电功（e），其原理是基于材料产生的温度差所产生的电势差。
铂热电阻的检测精度可以达到0.1℃，应用范围很广，比如汽车热季节控制系统、空调、冰箱、工业温度控制等领域都需要使用。
1.铂电阻元件：铂电阻元件是由高纯度铂线制成，它的线径和长度不同，以满足不同的温度范围和检测精度要求。
铂线的纯度越高，热电偶的线性和稳定性越好，价格也越贵。
2.绝缘层：绝缘层是由高温陶瓷材料制成，主要作用是隔离铂导线，防止铂导线和金属保护管之间发生感应电势和热扰动。
3.金属保护管：金属保护管是保护铂电阻元件的一个部分，它的作用是隔离铂电阻元件和外界环境，保护铂电阻元件不受损坏和腐蚀。
4.连接头：连接头由两部分组成，一部分是固定在金属保护管上的，另一部分可旋转固定在连接线上，它的作用是将铂电阻元件和连接线连接起来，并提供一个通电的接口。
铂热电阻的结构是由铂电阻元件、绝缘层、金属保护管和连接头四部分组成的。
铂热电阻在工业中有着广泛的应用，比如在炼油、化工、机械制造等领域，铂热电阻被用于测量流体、气体、蒸汽和液体等的温度，以保证产品的质量和工艺的稳定性。
在医疗、能源、交通等领域，铂热电阻也发挥着重要的作用。
1.避免温度偏差：铂热电阻的检测精度非常高，但如果工作温度和设计温度偏差过大，会影响其精度和稳定性。
在使用铂热电阻时，需要根据具体的工作环境选择合适的型号，保证温度控制精度。
2.避免机械和化学损伤：铂热电阻的电阻元件是非常脆弱的，容易受到机械振动和化学腐蚀的影响。
在使用的时候，需要将铂热电阻固定在稳定的位置上，并避免与腐蚀性介质接触或碰撞。
3.定期校准：铂热电阻的精度和稳定性会随着使用时间的增加而下降，因此需要定期进行校准。
铂电阻温度传感器
产品型号：A4（A4）0.5GDDN3
订货说明：
分度号 测温范围℃ 直径D（mm） 直径D1（mm） 安装螺纹S 管长L(mm) 螺纹L1(mm) 保护管材料 引线材质 热电阻数目 引线长度（M）
PT100 0~300
φ5 φ12 5/16 PT 24牙
40 25
SUS 304
硅胶高温线 单支 0.5
铂电阻温度传感器
防腐无固定指针式
* 产品性能符合IEC751-1995和JIS有关标准 * 外型设计符合测温铂电阻的各项规定 * 公称压力1.6Mpa * 采用德国HST公司PT100,PT500,PT1000精装热电阻元件 * 全部产品测试封装出厂,符合A级和B级精度要求 * 适用于各种介质工业管道和狭小空间设备测温 * 引线外套保护管,具有防腐功能
产品编号：(φ9)1.4I1.3CDAD2
订货说明：
分度号 测温范围℃ 直径D（mm） 安装螺纹S 管长L(mm) 螺纹L1(mm) 保护管材料 引线材质 热电阻数目 引线长度（M）
PT100 0~300
φ9 1/4 PF
14 9
SUS 304
铜网高温线 单支 1.3
定货时请指定以下几点
1. 公制螺纹 (M8,M10,M12,M14,)
型号表示 K 20 C H 2 A D A D 2
包装袋 款式 PT100规格 PT100数量 线材 线长 航空插座 固定螺牙 管长L(cm) 管径D(mm)
铂电阻温度传感器
带航空插座螺纹安装指针式(3)
* 产品性能符合IEC751-1995和JIS有关标准 * 外型设计符合测温铂电阻的各项规定 * 公称压力1.6Mpa * 采用德国HST公司PT100,PT500,PT1000精装热电阻元件 * 全部产品测试封装出厂,符合A级和B级精度要求 * 适用于各种介质工业管道和狭小空间设备测温
铂热电阻pt100
铂热电阻pt100铂热电阻Pt100简介与应用领域引言：铂热电阻是一种非常重要的温度传感器，具有高精度、稳定性好等优点，在工业控制、实验室测试等领域有着广泛的应用。
本文将详细介绍铂热电阻Pt100的原理、特点以及应用领域。
一、铂热电阻Pt100的原理和结构铂热电阻Pt100是利用铂电阻温度系数的变化来测量温度的。
具体而言，它是由细长的电阻丝（由铂制成）组成的，电阻丝贴附在绝缘材料上，并通过引线与测量电路连接。
当该电阻丝受热时，铂的电阻值会随着温度的变化而发生相应的改变，进而实现对温度的测量。
二、铂热电阻Pt100的优点和特点1. 高精度：铂热电阻Pt100的测量精度高，能够满足对温度变化较为敏感的精密实验和工业控制要求。
2. 稳定性好：铂热电阻Pt100具有较好的稳定性，不易受外界环境的影响，可长时间稳定地工作。
3. 温度范围广：铂热电阻Pt100的温度范围通常在-200℃至+800℃之间，能够应对各种低温和高温环境。
4. 抗腐蚀性强：铂具有良好的耐腐蚀性，使得铂热电阻Pt100能够适应各种恶劣的工况环境。
5. 响应速度快：铂热电阻Pt100对温度变化的响应速度较快，能够实时地感知温度的变化。
三、铂热电阻Pt100的应用领域由于铂热电阻Pt100的优点和特点，在各个领域都有广泛的应用。
以下是几个主要的应用领域：1. 工业控制：铂热电阻Pt100可应用于工业过程控制中，例如温度控制、恒温设备等。
其高精度和稳定性能确保了工业过程的可靠性和稳定性。
2. 实验室测试：在实验室中，对于温度的精确测量是很重要的。
铂热电阻Pt100能够满足科学实验和化学分析等领域对温度测量的高精度要求。
3. 环境监测：铂热电阻Pt100可以用于环境温度的监测，例如天气预报、气象观测、空调系统等。
4. 医疗设备：在医疗设备中，如体温计、手术室恒温设备等，铂热电阻Pt100是一种常见的温度传感器。
其高精度和稳定性确保了医疗设备的准确性和安全性。
温度传感器PT100的应用
温度传感器PT100的应用温度传感器PT100的应用使用温度传感器为PT100,这是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V供电端仅仅通过一支3K92的电阻就连接到PT100了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100的参数,其在0℃到500℃的区间内,电阻值为100至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）*PT100=输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：[1**********]0229.72247.09264.18280.98276.79296.48315.69334.42单片机的10位A/D在满度量程下，最大显示为1023字，为了得到PT100传感器输出电压在显示500字时的单片机A/D转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023*Vcc)/传感器两端电压(mV/℃)，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466。
关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023*Vcc)/传感器两端电压不能得到10.466的结果，而是得到11.635的结果。
实际上，500个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450个字，因此，公式中的500℃在实际计算时的取值是450而不是500。
450/1023*5/(0.33442-0.12438)≈10.47。
其实，计算的方法有多种，关键是要按照传感器的mV/℃为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499，这样，热心朋友的计算结果就吻合了。
铂热电阻分类
铂热电阻分类铂热电阻是一种非常重要的温度传感器，广泛应用于工业、医疗、科学等领域。
根据其结构和性能特点，铂热电阻可以分为以下几类：1. 薄膜型铂热电阻薄膜型铂热电阻是一种以铂薄膜为敏感元件的温度传感器。
它具有响应速度快、精度高、线性好等特点，常用于测量高温介质的温度。
在制造过程中，将铂材料通过物理气相沉积或化学气相沉积技术制成厚度约为0.1微米的薄膜，并通过印刷技术将其固定在陶瓷基板上。
2. 粘结型铂热电阻粘结型铂热电阻是一种以金属粘结剂将铂丝固定在陶瓷或金属管子上的温度传感器。
它具有灵敏度高、响应速度快、抗干扰能力强等特点，常用于测量高温流体或气体的温度。
在制造过程中，先将铂丝通过拉丝工艺制成直径约为0.1毫米的细丝，再将其与金属粘结剂混合均匀后填充到陶瓷或金属管子中，最后通过烧结工艺将其固定。
3. 管式铂热电阻管式铂热电阻是一种以铂丝为敏感元件，将其固定在金属管内的温度传感器。
它具有响应速度快、精度高、抗干扰能力强等特点，常用于测量高温流体或气体的温度。
在制造过程中，先将铂丝通过拉丝工艺制成直径约为0.1毫米的细丝，再将其缠绕在金属管子上，并通过焊接工艺将其固定。
4. 软线型铂热电阻软线型铂热电阻是一种以铂丝为敏感元件，用软线包裹并密封在不锈钢或镍合金管内的温度传感器。
它具有响应速度快、精度高、耐腐蚀性好等特点，常用于测量化学反应过程中的温度变化。
在制造过程中，先将铂丝通过拉丝工艺制成直径约为0.1毫米的细丝，再将其用软线包裹并密封在不锈钢或镍合金管内。
总之，铂热电阻是一种非常重要的温度传感器，在工业、医疗、科学等领域都有广泛应用。
根据其结构和性能特点，可以分为薄膜型、粘结型、管式和软线型四类。
不同类型的铂热电阻适用于不同的测量场合，选择合适的铂热电阻可以提高测量精度和可靠性。
热电阻pt100温度范围
热电阻pt100温度范围摘要：1.Pt100热电阻简介2.Pt100温度范围的定义与应用3.Pt100温度传感器的优势与特点4.Pt100在不同行业的应用案例5.如何选择合适的Pt100温度传感器6.Pt100温度传感器的安装与维护正文：一、Pt100热电阻简介Pt100（白金电阻）是一种广泛应用于工业温度测量的热电阻传感器。
它由一层Platinum（白金）薄膜制成，具有线性输出、响应速度快、抗干扰能力强等优点。
Pt100热电阻是温度传感器中的一种重要类型，能够准确测量物体的温度。
二、Pt100温度范围的定义与应用Pt100温度范围通常是指-200℃至1000℃的温度区间。
在这个范围内，Pt100热电阻具有良好的线性特性，能够满足大多数工业领域的温度测量需求。
Pt100温度传感器广泛应用于钢铁、石油、化工、医药等行业，为生产过程的自动化控制提供关键数据。
三、Pt100温度传感器的优势与特点1.线性输出：Pt100热电阻的电阻值与温度呈线性关系，便于信号处理和分析。
2.精度高：Pt100具有较高的测温精度，可在-200℃至1000℃的范围内实现±0.5℃的测量精度。
3.抗干扰能力强：Pt100热电阻对电磁干扰、振动等具有较强的抗干扰能力。
4.响应速度快：Pt100温度传感器具有较快的响应速度，能够实时反映温度变化。
四、Pt100在不同行业的应用案例1.钢铁行业：Pt100热电阻用于监测高炉、炼钢炉等设备的温度，确保生产过程的安全与稳定。
2.石油、化工行业：Pt100温度传感器用于监测反应釜、储存罐等设备的温度，防止火灾、爆炸等事故的发生。
3.医药行业：Pt100热电阻应用于药品生产、储存等过程中的温度控制，保证产品质量。
五、如何选择合适的Pt100温度传感器1.确定测量范围：根据实际应用场景，选择适合的温度范围。
2.考虑精度要求：根据生产过程的需求，选择合适的测量精度。
3.选择合适的尺寸和形状：根据安装空间和设备结构，选择合适的Pt100热电阻尺寸和形状。
铂热电阻传感器
铂热电阻传感器高祥，运输0801，3080405018【摘要】：当今社会是一个科技高速发展的时代，随着社会的快速发展，传感器技术被广泛运用到各行各业中去。
本文主要讲述了金属热电阻传感器在工业上的应用，以最常见的铂热电阻为主线，对其主要工作原理、产品结构、性能以及一些相关参数进行了详细的介绍，并且参照丹东科亮电子有限公司的热电阻传感器，介绍了铂热电阻在小型、大型、高压型电机以及轴承运用中的技术参数以及对其具体结构的分析；同时例举了铂热电阻传感器在医学血站冷链中的具体应用这样一个案例，充分体现了铂热电阻温度传感在多领域的广泛应用。
【关键字】：铂热电阻传感器；电机；血站冷链引言解放初期，国内仅在沿海城市有几个修配厂。
1956年随着新中国156个大型建设项目的开工，我国从原来民主德国引进技术生产铂热电阻，由西安仪表厂独家生产。
当时只有玻璃骨架，因为需要玻璃和铂丝的膨胀系数一致，玻璃委托北京玻璃厂生产。
在计划经济时代，铂丝是稀有贵金属，是国家专控物资，由人民银行计划调配。
随有了北玻拿玻璃换铂丝，然后北玻掌握这项技术。
随后是兄弟厂传帮带，上仪和川仪掌握这项技术。
改革开放初期80年代，西仪的老一辈专家退休后回到家乡江苏利用这项技术办企业，随后星星之火成燎原。
近年来，热电阻引人注目的发展是：将温度传感器与变送器结合，并将变送器高度集成化，装在接线盒内构成一体。
将测得的信号毫伏值转换成4～20mA的标准信号，送到控制室，不仅节约了补偿导线的费用，而且还可克服远距离传送的不可靠性。
铂热电阻作为目前工业上广泛使用的热电阻传感器，其被运用到钢铁、石油化工的各种工艺过程；纤维等工业的热处理工艺；食品工业的各种自动装置；空调、冷冻冷藏工业；宇航和航空、物化设备及化工槽等领域。
当然，由于铂热电阻本身存在响应速度慢、容易损坏、难于测定狭窄位置的温度等缺陷，现在逐渐使用能大幅度改善这些缺点的极细型铠装铂测温电阻来使其应用领域进一步扩大。
一等标准铂热电阻
一等标准铂热电阻
一等标准铂热电阻，是一种高精度的温度传感器。
它的测量范围广，可在-200℃至1000℃的温度范围内稳定工作。
由于其
高精度和可靠性，一等标准铂热电阻在许多领域得到了广泛应用。
一等标准铂热电阻的工作原理是利用铂电阻的温度系数来测量温度。
当铂电阻受到温度变化时，其电阻值也会发生相应的变化。
通过测量电阻值的变化，就可以确定温度的变化。
一等标准铂热电阻的精度非常高，通常在0.1℃以下。
这使得
它成为许多实验室和工业应用中不可或缺的工具。
例如，在医疗领域中，一等标准铂热电阻被广泛用于测量体温和环境温度。
在制药工业中，它被用于监测药品生产过程中的温度变化。
在航空航天领域中，一等标准铂热电阻被用于测量飞机发动机和航天器的温度。
除了高精度和可靠性之外，一等标准铂热电阻还具有许多其他优点。
例如，它的响应速度非常快，可以在毫秒级别内响应温度变化。
此外，它还具有良好的线性特性和稳定性，可以长时间稳定地工作。
然而，一等标准铂热电阻也存在一些局限性。
首先，它的价格相对较高，不适合所有应用场景。
其次，它需要与精密仪器配合使用才能发挥最佳效果。
最后，它对环境条件比较敏感，需要在恰当的环境条件下使用。
总之，一等标准铂热电阻是一种高精度、可靠性高的温度传感器。
它在许多领域得到了广泛应用，并且具有许多优点。
但同时也需要注意其局限性，并在使用时注意环境条件和配合仪器的使用。
铂热电阻感温元件
铂热电阻感温元件全文共四篇示例，供读者参考第一篇示例：铂热电阻感温元件是一种常用的温度传感器，广泛应用于工业控制、热力学研究、医疗检测等领域。
它以铂为主要元素，具有稳定性高、精度高等优点，是目前传感器领域中较为理想的感温元件之一。
一、铂热电阻感温元件的工作原理铂热电阻感温元件是利用铂材料的电阻随温度变化的特性来进行温度测量的。
当温度变化时，铂热电阻的电阻值也会发生相应的变化，通过测量其电阻值的变化来确定温度的变化。
铂热电阻感温元件的工作原理是基于电阻温度系数这一物理特性。
1. 稳定性高：铂热电阻感温元件具有很高的稳定性，对温度变化的响应速度较快，可以实现高精度的温度测量。
2. 精度高：铂热电阻感温元件的测量精度一般在0.1℃以内，可以满足精密控制系统的要求。
3. 阻温特性好：铂热电阻的阻温特性曲线较为平坦，温度变化时阻值变化较小，可以实现更精确的温度测量。
4. 抗干扰能力强：铂热电阻感温元件对外界干扰较为敏感，能有效降低测量误差。
5. 使用寿命长：铂热电阻感温元件耐高温、耐腐蚀性能好，使用寿命较长，可以减少更换维护的频率。
1. 工业控制：铂热电阻感温元件广泛应用于工业控制领域，用于测量各种工业设备的温度，实现对工艺参数的精确控制。
2. 医疗检测：铂热电阻感温元件用于医疗设备中，可以对患者体温、器官温度等进行监测，为医疗人员提供准确的数据支持。
3. 燃烧管理：铂热电阻感温元件可以用于燃气燃烧设备中，监测燃烧室温度，保证燃烧效率和安全性。
4. 汽车行业：铂热电阻感温元件在汽车发动机温度监测和控制中也扮演着重要的角色，确保发动机正常运行。
1. 定期校准：铂热电阻感温元件在使用一段时间后会出现漂移现象，需定期校准以确保测量精度。
2. 清洁保养：保持铂热电阻感温元件表面清洁，避免灰尘和油污影响测量准确性。
3. 避免振动：避免铂热电阻感温元件受到外界振动，避免影响温度测量的准确性。
第二篇示例：铂热电阻感温元件是一种非常常见和广泛应用的温度传感器，它的主要作用是通过测量电阻值来获取温度信息。
铂铑热电阻
铂铑热电阻
铂铑热电阻是一种常用于测量温度的传感器，其原理是通过铂铑
材料的电阻随温度的变化来反映温度的变化。
它广泛应用于工业控制、科学实验以及医疗设备等领域。
铂铑热电阻具有许多优点。
首先，它具有很高的精度和稳定性，
可以轻松地测量非常小的温度变化。
其次，铂铑材料的响应速度很快，可以在极短的时间内准确测量温度。
此外，铂铑热电阻还具有较宽的
测量范围，可适应不同的工作环境。
在使用铂铑热电阻时，我们需要注意一些因素以保证测量的准确性。
首先，应确保热电阻的连接线路牢固可靠，避免接触不良或线路
断开导致测量误差。
其次，应根据实际使用环境选择适当的热电阻型
号和尺寸，以避免因温度过高或过低导致热电阻性能下降。
此外，热
电阻安装的位置也十分重要，应尽量避免暴露在强电磁场或强辐射源
附近，以免干扰测量结果。
除了常规的温度测量之外，铂铑热电阻还可以应用于温度控制系
统中。
通过将热电阻与控制器相连，可以实现对温度的精确控制。
这
对于一些对温度要求较高的工艺过程来说尤为重要，如熔融金属的加
热控制、化学反应的温度控制等。
铂铑热电阻的高精度和稳定性可以
保证温度控制的准确性，提高生产效率和产品质量。
总的来说，铂铑热电阻是一种极为重要的温度传感器，在各个领
域都有广泛的应用。
熟练掌握铂铑热电阻的原理和使用技巧，能够为
我们的工作和生活带来很大的便利和效益。
无论是工程师、科研人员还是普通用户，都应该加强对铂铑热电阻的了解和应用，以促进技术进步和社会发展。
铂热电阻和热电阻
铂热电阻和热电阻铂热电阻和热电阻是两种常见的温度传感器，在工业自动化等领域广泛应用。
它们都是利用材料的电阻随温度变化的特性来测量温度的。
一、铂热电阻铂热电阻是指使用铂（Pt）作为电阻材料的热敏电阻。
铂热电阻的温度特性非常稳定，具有较高的精度和可靠性，被广泛应用于各种温度测量场合。
铂热电阻的工作原理是基于铂材料的电阻与温度呈线性关系。
铂热电阻的电阻值随温度的升高而增加，这是由于铂的电阻温度系数的存在。
铂热电阻的电阻温度系数决定了其温度测量的精度和灵敏度。
铂热电阻的测量范围通常在-200℃至1000℃之间，可以满足大多数工业应用的需求。
铂热电阻的优点是精度高、稳定性好、线性度高以及抗干扰能力强。
但是，铂热电阻的价格较高，制作过程较为复杂。
二、热电阻热电阻是指利用金属或半导体的电阻随温度变化的特性来测量温度的电阻元件。
常见的热电阻材料有铜、镍、镍铬合金等。
热电阻的工作原理是基于材料的电阻与温度呈线性关系。
热电阻的电阻值随温度的升高而增加，这是由于材料的电阻温度系数的存在。
热电阻的电阻温度系数决定了其温度测量的精度和灵敏度。
与铂热电阻相比，热电阻的价格较低，制作过程相对简单。
然而，热电阻的精度和稳定性较差，线性度也较低。
热电阻的测量范围一般在-200℃至600℃之间。
三、应用领域铂热电阻和热电阻在工业自动化、电力、冶金、化工、航天等领域都有广泛的应用。
铂热电阻由于其高精度和稳定性，常被用于对温度要求较高的场合，如实验室、医疗设备、精密仪器仪表等。
铂热电阻的精度可以达到0.1℃，在一些对温度测量要求非常严格的领域有着重要的应用。
热电阻由于其价格低廉，常被用于一些对温度要求相对较低的场合，如工业生产过程中的温度测量、环境温度监测等。
热电阻的精度一般在1℃左右。
四、总结铂热电阻和热电阻作为温度传感器，在不同的应用场合发挥着重要的作用。
铂热电阻的高精度和稳定性使其适用于对温度要求较高的场合，而热电阻的价格低廉使其适用于一些对温度要求较低的场合。
pd热电阻
pd热电阻PD热电阻（Platinum Resistance Temperature Detector）是一种常用的温度传感器，广泛应用于工业自动化控制系统、温度检测设备等领域。
本文将从PD热电阻的原理、特点和应用等方面进行介绍。
我们来了解一下PD热电阻的工作原理。
PD热电阻是利用铂材料的温度系数来实现温度测量的。
铂材料是一种稳定性和精度较高的材料，具有良好的线性特性和较大的测量范围。
PD热电阻通常由铂丝制成，通过将铂丝固定在传感器的外壳上，使其与被测物体接触，通过测量铂丝的电阻值来间接测量被测物体的温度。
PD热电阻的主要特点有以下几个方面。
首先，它具有较高的精度和稳定性，在工业应用中能够满足较高的测量要求。
其次，PD热电阻的响应速度较快，能够实时测量被测物体的温度变化。
此外，PD热电阻的结构简单，体积小，安装方便，可以适应各种环境条件。
PD热电阻在工业自动化控制系统中有着广泛的应用。
它可以用于测量液体、气体和固体等物体的温度，例如测量石油化工过程中的介质温度、食品加工中的材料温度等。
通过实时监测被测物体的温度，可以及时调整控制参数，确保生产过程的稳定性和安全性。
PD热电阻还广泛应用于温度检测设备中。
例如，在家用电器中，PD 热电阻可以用于测量冰箱、空调等设备的温度，以确保设备的正常运行和使用安全。
在医疗器械中，PD热电阻也可以用于测量体温，帮助医护人员快速准确地判断患者的健康状态。
PD热电阻作为一种常用的温度传感器，具有精度高、稳定性好、响应速度快等特点，广泛应用于工业自动化控制系统和温度检测设备等领域。
通过实时测量被测物体的温度，PD热电阻可以帮助我们实现精确的温度控制和监测，提高生产效率和产品质量。
相信随着科技的不断发展，PD热电阻在各个领域的应用将会越来越广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PT100是一个温度传感器,是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至 650℃的范围.
电阻式温度检测器(RTD,Resistance Temperature Detector)是一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。
大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度<br>因此白金作成的电阻式温度检测器,又称为PT100。
1：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2：量测Vo时,不可分出任何电流,否则量测值会不準。
电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1
亦为
2.55V。
其后差动放大器之输出为
Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
工作原理:
传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式
PT100铂金属温度传感器使用铂金属pt100温度传感器原理及使用
Pt100 温度传感器是正温度系数热敏电阻传感器，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度，Pt100 温度传感器主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度,因此白金作成的电阻式温度检测器,又称为PT100。
1：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2：量测Vo时,不可分出任何电流,否则量测值会不準。
电路分析
由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,
由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。
其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
图1 PT100 传感器封装图无需注册
应用领域:宽范围、高精度温度测量领域。
如：轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。
汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。
供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制常用电路图
R2、 R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL43稳至2.5V。
从电桥获取的差分信号通过两级运放放大后输入单片机。
电桥的一个桥臂采用可调电阻R3，通过调节R3可以调整输入到运放的差分电压信号大小，通常用于调整零点。
放大电路采用LM358 集成运算放大器，为了防止单级放大倍数过高带来的非线性误差，放大电路采用两级放大，如图 5.1 所示，前一级约为10 倍，后一级约为3倍。
温度在0~100 度变化，当温度上升时，Pt100 阻值变大，输入放大电路的差分信号变大，放大电路的输出电压Av 对应升高。
注意：虽然电桥部分已经经过TL431 稳压，但是整个模块的电压VCC 一定要稳定，否则随着VCC 的波动，运放LM358的工作电压波动，输出电压Av 随之波动，最后导致A/D 转换的结果波动，测量结果上下跳变。
铂热电阻阻值与温度关系为：
式中，A=0.00390802；B=-0.000000580；C=0.0000000000042735。
可见Pt100 在常温0~100摄氏度之间变化时线性度非常好，其阻值表达式可近似简化为：RPt=100（1+At），当温度变化1 摄氏度，Pt100 阻值近似变化0.39 欧。
Pt100 的分度表（0℃~100℃）程序处理一般在使用PT100 的温度采集方案中，都会对放大器LM358 采集来的模拟信号AV进行温度采样，即进行A/D 转换。
A/D 处理包括两方面内容，一是A/D 值的滤波处理，二是A/D值向实际温度转换。
由于干扰或者电路噪声的存在，在采样过程当中会出现采样信号与实际信号存在偏差的现象，甚至会出现信号的高低波动，为了减小这方面原因造成的测量误差，在实际采样时采样18 个点，然后再除去其中偏差较大的两个点，即一个最大值和一个最小值，再对剩余的16 个点取均值，这样得到的A/D转换结果比较接近实际值。
在对数值进行滤波操作之后，还要将A/D 值转换为温度，常用的两种方法为查表法和公式法：查表法比较麻烦，而且精度也不高，适合于线性化较差的NTC温度传感器；公式法比较简单，只需要确定比例系数K 和基准偏差B 即可，适合于线性化较好的传感器温度转换的C 语言实现过程为：
fT = (ADC_data * K) – B; //换算成温度值。
得到温度后，一般还会对被控对象根据实际温度和目标温度进行实时的控制，要又要设计到控制算法，如：模糊控制、PID 调节等。
这里简单介绍一下PID控制原理，更多内容请察看相关书籍。
PID 工作原理
PID（Proportional Integral Derivative）控制是控制工程中技术成熟、应用广泛的一种控制策略，经过长期的工程实践，已形成了一套完整的控制方法和典型的结构。
它不仅适用于数学模型已知的控制系统中，而且对于大多数数学模型难以确定的工业过程也可应用，在众多工业过程控制中取得了满意的应用效果。
由于来自外界的各种扰动不断产生，要想达到现场控制对象值保持恒定的目的，控制作用就必须不断的进行。
若扰动出现使得现场控制对象值(以下简称被控参数)发生变化，现场检测元件就会将这种变化采集后经变送器送至PID 控制器的输入端，并与其给定值(以下简称SP 值)进行比较得到偏差值(以下简称e 值)，调节器按此偏差并以我们预先设定的整定参数控制规律发出控制信号，去改变调节器的开度，使调节器的开度增加或减少，从而使现场控制对象值发生改变，并趋向于给定值(SP 值)，以达到控制目的，如图所示，其实PID 的实质就是对偏差（e 值）进行比例、积分、
微分运算，根据运算结果控制执行部件的过程。
温度控制PID 算法设计利用了上面所介绍的位置式PID 算法，将温度传感器采样输入作为当前输入，然后与设定值进行相减得偏差，然后再对之进行PID运算产生输出结果fOut，然后让fOut 控制定时 dError = Error－pp->LastError; // 当前微分，偏差相减 pp->PrevError = pp->LastError; // 保存 pp->LastError = Error;
return (pp->Proportion * Error+ pp->Integral * pp->SumError－ pp->Derivative * dError); } 其中(pp->Proportion * Error)是比例项；(pp->Integral * pp->SumError)是积分项；(pp->Derivative * dError)是微分。
