新三维设计软件
(完整版)三维机械设计软件对比
三维机械设计软件对比一、如果你是机械设计，那么强烈推荐学习SolidWorks 这个软件的最新版本是SolidWorks 2010，但笔者推荐使用SolidWorks 2008 因为这个版本比较稳定。
SolidWorks 有以下几大优点：1、软件的亲和力比较好；2、容易上手，特别适合初学者；3、其它主流三维软件有的功能它都有。
这个软件的缺点是对电脑的要求比较高。
二、如果你是模具设计推荐你使用pro/E这个软件使用的人比较多，功能很强大，尤其在曲面生成方面性能优异。
缺点是软件的亲和力比较差，初学者比较困难。
三、如果你是经常和数控机床打交道的，那么推荐你学习UG这个软件在和数控编程的结合方面有非常优异的其特色。
•目前国内外的三维设计软件主要有来自美国PTC公司的高端Pro/E, 美国UGS公司的高端UG 和中端Solidedge，法国Dassault公司的高端CATIA和中端Solidworks，以及Autodesk公司的Inventor。
同时，这两年国内院校开发的北航海尔CAXA在低端市场也占有一定份额。
根据调研结果，下面将这几个软件从公司背景到产品功能做个系统的比较，便于最终决策。
公司、软件背景PTC：美国公司，有三维设计软件Pro/E和产品数据管理软件Windchill，以一体化的产品解决方案而著称业界。
从三维设计、分析、仿真/优化、数控加工、布线系统到产品数据管理等各方面都有相应模块，产品覆盖企业设计/管理全流程。
它的销售方式是根据企业不同阶段、不同层次的需求，购买相应的模块，逐步扩充形成完整的产品研发系统，保证了企业在CAD/CAE/CAM/PLM方面有统一的数据平台。
PTC公司成立于1989年，是目前三大设计软件公司最年轻的，拥有最先进的技术，公司名称为参数技术公司，在美国Nasdaq上市，其Pro/E软件以参数化、全相关、实体特征设计文明，在通用机械设计行业占据领先地位。
典型用户：卡特匹勒、John-Deer、小松、现代重工、北起、徐工、宣工、柳工、厦工等。
建模软件有哪些
建模软件有哪些
有许多建模软件可用于不同的应用和领域。
以下是一些常见的建模软件：
1.AutoCAD：AutoCAD是一款广泛使用的二维和三维计算机
辅助设计（CAD）软件，适用于建筑、机械、土木工程等领域。
2.Revit：Revit是一种专门用于建筑信息建模（BIM）的软
件，可创建精确的三维建筑模型，并支持协同设计和施工管理。
3.SolidWorks：SolidWorks是一款主要用于机械设计和制
造的三维CAD软件，提供强大的建模、装配和绘图功能。
4.CATIA：CATIA是一款广泛应用于航空航天、汽车和其他
工业设计的三维CAD/CAM/CAE软件。
5.SketchUp：SketchUp是一个易于学习和使用的三维建模
软件，适用于建筑、室内设计、景观设计等领域。
6.Blender：Blender是一款免费的开源三维建模软件，适
用于动画、渲染、游戏开发和虚拟现实等领域。
7.3ds Max：3ds Max是一款专业的三维建模、动画和渲染
软件，广泛用于电影、游戏和视觉效果等领域。
8.Rhinoceros：Rhinoceros是一款强大的三维造型软件，
适用于设计、工程、制造和建筑等领域。
这里只列举了一些常见的建模软件，实际上还有许多其他软件可根据具体需求进行选择。
如果您在特定领域或应用中需要建模软件，请考虑相关行业标准和推荐，并根据您的技能水平和预算做出选择。
学习使用Fusion360进行三维建模和CAD设计
学习使用Fusion360进行三维建模和CAD设计第一章：介绍Fusion360软件Fusion360是一款由Autodesk公司开发的三维建模和CAD设计软件。
它集成了多种功能，包括建模、渲染、动画和仿真等，旨在为用户提供便捷和综合的设计解决方案。
本章将介绍Fusion360软件的基本特点和应用领域。
Fusion360软件具有用户友好的界面和丰富的功能集，可以满足不同行业和应用领域的需求。
在工程设计、建筑设计、产品设计以及3D打印等领域，Fusion360都发挥着重要的作用。
用户可以通过Fusion360进行快速的原型制作、抽象设计和虚拟仿真，大大提高了设计效率和品质。
第二章：Fusion360的基本操作在使用Fusion360进行三维建模和CAD设计之前，我们需要先了解一些基本操作和工具。
本章将重点介绍Fusion360软件的界面布局、基本工具栏和常用命令。
Fusion360的界面分为几个主要部分，包括模型区域、命令工具栏、属性面板和操作历史记录等。
用户可以根据自己的需要自定义界面布局，以方便操作。
在基本工具栏中，有常用的建模和编辑工具，如绘图、修剪、偏移等。
用户可以通过不同的工具创建曲线、体素、挤压等基本几何形状，并进行编辑和变形。
第三章：三维建模技巧三维建模是使用Fusion360进行CAD设计的重要环节。
本章将介绍一些三维建模的常用技巧和方法，以帮助用户更好地利用Fusion360进行设计。
在进行三维建模时，用户可以使用各种基本形状和曲线工具创建零件和组件。
同时，Fusion360还提供了拍摄、观察和测量等辅助功能，以帮助用户更好地理解和调整设计。
使用Fusion360的参数化建模功能，用户可以轻松地修改和调整设计参数，以满足不同需求。
第四章：CAD设计实践CAD设计是Fusion360的一个重要应用领域。
本章将通过实际案例，介绍Fusion360在CAD设计中的应用和技巧。
在CAD设计中，Fusion360可以帮助用户快速创建和修改设计，提高设计效率和品质。
CATIA建筑设计
CATIA建筑设计CATIA（计算机辅助三维交互应用）是一款专业的建筑设计软件，广泛应用于建筑行业。
本文将介绍CATIA在建筑设计中的应用，包括其功能、特点以及使用方法。
一、CATIA的介绍CATIA是达索系统公司（Dassault Systèmes）开发的一款三维建模软件，是建筑设计师及工程师们的首选工具之一。
它提供了强大的建模、分析和可视化功能，可以帮助用户实现高效的建筑设计和工程管理。
二、CATIA在建筑设计中的应用1. 建筑模型设计使用CATIA，设计师可以通过建立三维模型来呈现建筑物的结构和外观。
CATIA提供了丰富的建模工具，包括绘制线条、创建曲线和曲面等功能。
设计师可以根据需求，轻松绘制出复杂的建筑构件，并进行实时预览和修改。
2. 建筑分析与仿真CATIA集成了强大的分析和仿真功能，可以对建筑构件进行结构分析、荷载仿真和碰撞检测等操作。
这些功能可以帮助设计师评估建筑物的稳定性、可靠性和安全性，并及时调整设计方案。
3. 施工图绘制CATIA支持施工图的绘制与生成。
设计师只需在三维模型上添加标注和尺寸，软件就可以自动生成准确的平面图、立面图和剖面图等。
这大大提高了施工图的制作效率，减少了传统绘图过程中的错误和重复工作。
4. 建筑装配与协同设计在大型建筑项目中，涉及到多个专业的协同设计工作。
CATIA提供了多人协同设计的功能，可以实现不同专业之间的数据共享和交流。
设计师可以通过CATIA实时访问、编辑和更新建筑模型，确保各专业之间的设计一致性和协调性。
5. 虚拟现实与演示通过CATIA，设计师可以将建筑模型导入虚拟现实平台，进行虚拟漫游和展示。
这样的功能可以帮助设计师和客户更直观地理解和评估设计方案，提前发现潜在问题，并及时进行修改调整。
三、CATIA的优势1. 强大的建模能力：CATIA提供了丰富而强大的建模工具，可以满足各种建筑设计需求。
2. 综合的分析功能：CATIA集成了丰富的分析和仿真功能，可以全面评估设计方案的可行性和可靠性。
第二章三维CADCAMCAE主流软件介绍
第二章三维CADCAMCAE主流软件介绍三维CADCAMCAE主流软件是目前工业设计和制造领域中使用最广泛的软件工具，主要包括SolidWorks、CATIA、Pro/E、UG和AutoCAD等。
SolidWorks是一款功能强大的三维CAD软件，由Dassault Systemes公司开发。
它具有直观的用户界面和易于使用的工具，能够快速创建复杂的三维模型，并支持各种CAD项目的设计和分析。
SolidWorks可以进行装配、模拟、绘图和渲染等操作，能够提高设计效率，并帮助用户更好地理解设计方案。
CATIA是另一款领先的三维CAD软件，由Dassault Systemes公司开发。
它是一款高级的CAD/CAM/CAE软件，适用于各种设计和制造过程。
CATIA具有强大的建模能力和高度灵活的设计工具，可以满足各种不同的需求。
它还支持各种模拟和分析功能，可以帮助用户进行产品测试和验证。
Pro/E是一款具有强大建模和分析功能的三维CAD软件，由PTC公司开发。
Pro/E可以进行大型装配设计、产品表面设计和零件建模等操作，具有广泛的应用领域。
它还可以进行结构、运动和热分析等操作，以提高设计效率和准确性。
UG是三维CAD软件的一个重要流派，由Siemens PLM Software公司开发。
UG具有强大的建模和分析功能，可以进行复杂装配设计和大型模型处理。
它还支持各种模拟和分析功能，可以进行结构、热和流体分析等操作。
UG还具有开放性和灵活性，可以与其他应用软件无缝集成，提高整体设计过程的效率。
AutoCAD是一款经典的二维CAD软件，由Autodesk公司开发。
它具有丰富的绘图工具和功能，适用于各种绘图和设计任务。
AutoCAD还支持三维建模和渲染，可以用于创建逼真的三维模型和场景。
它还具有广泛的应用领域，包括建筑、工程和制造等。
综上所述，三维CADCAMCAE主流软件包括SolidWorks、CATIA、Pro/E、UG和AutoCAD等。

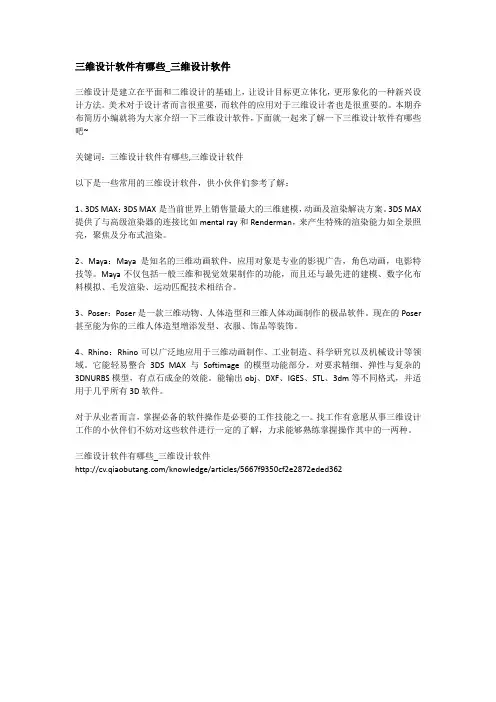

三维设计软件有哪些_三维设计软件
三维设计软件有哪些_三维设计软件三维设计是建立在平面和二维设计的基础上，让设计目标更立体化，更形象化的一种新兴设计方法。
美术对于设计者而言很重要，而软件的应用对于三维设计者也是很重要的。
本期乔布简历小编就将为大家介绍一下三维设计软件，下面就一起来了解一下三维设计软件有哪些吧~关键词：三维设计软件有哪些,三维设计软件以下是一些常用的三维设计软件，供小伙伴们参考了解：1、3DS MAX：3DS MAX是当前世界上销售量最大的三维建模，动画及渲染解决方案。
3DS MAX 提供了与高级渲染器的连接比如mental ray和Renderman，来产生特殊的渲染能力如全景照亮，聚焦及分布式渲染。
2、Maya：Maya是知名的三维动画软件，应用对象是专业的影视广告，角色动画，电影特技等。
Maya不仅包括一般三维和视觉效果制作的功能，而且还与最先进的建模、数字化布料模拟、毛发渲染、运动匹配技术相结合。
3、Poser：Poser是一款三维动物、人体造型和三维人体动画制作的极品软件。
现在的Poser 甚至能为你的三维人体造型增添发型、衣服、饰品等装饰。
4、Rhino：Rhino可以广泛地应用于三维动画制作、工业制造、科学研究以及机械设计等领域。
它能轻易整合3DS MAX与Softimage的模型功能部分，对要求精细、弹性与复杂的3DNURBS模型，有点石成金的效能。
能输出obj、DXF、IGES、STL、3dm等不同格式，并适用于几乎所有3D软件。
对于从业者而言，掌握必备的软件操作是必要的工作技能之一。
找工作有意愿从事三维设计工作的小伙伴们不妨对这些软件进行一定的了解，力求能够熟练掌握操作其中的一两种。
三维设计软件有哪些_三维设计软件/knowledge/articles/5667f9350cf2e2872eded362。
CATIA软件实体建模教程
CATIA软件实体建模教程CATIA软件是一种强大的三维设计和建模工具，被广泛应用于汽车、航空航天、机械制造等行业。
本教程将向您介绍CATIA软件的实体建模功能以及使用方法，帮助您快速掌握这一技能。
一、CATIA软件简介CATIA（Computer Aided Three-dimensional Interactive Application）是由法国达索系统公司开发的一款三维建模和设计软件。
它提供了丰富的功能和工具，可以满足各种设计和建模需求。
二、CATIA软件实体建模基础在开始学习实体建模之前，我们先了解一些基础概念和常用工具。
1. 坐标系在CATIA软件中，坐标系用于指定物体在三维空间中的位置和方向。
我们可以通过坐标系来移动、旋转和放置物体。
2. 点、线、面和体CATIA软件中的实体建模是基于几何元素的操作。
点是一个零维的几何元素，线是由两个点连接而成的一维几何元素，面是由多个线组成的二维几何元素，体是由多个面组成的三维几何元素。
3. 实体建模工具CATIA软件提供了丰富的实体建模工具，包括画线、旋转、拉伸、修剪等。
通过这些工具，我们可以创建各种复杂的几何形状。
三、CATIA软件实体建模步骤下面将介绍CATIA软件实体建模的一般步骤。
1. 创建零件首先，我们需要创建一个零件文件。
在CATIA软件中，通过选择“文件”-“新建”-“零件”来创建一个新的零件文件。
2. 设定坐标系根据设计需求，我们可以在零件中设定坐标系，以便定位和操作零件。
选择“插入”-“参考几何体”-“坐标系”来创建坐标系。
3. 绘制基本几何图形通过使用CATIA软件提供的绘图工具，我们可以绘制出基本的几何图形，如直线、圆、矩形等。
选择“绘制”-“绘图”-“直线”来绘制一条直线作为例子。
4. 创建实体通过选择“修剪”、“拉伸”等工具，我们可以将绘制的基本几何图形转化为实体。
选择“修剪”工具，选择要修剪的实体和修剪用的实体，执行修剪操作。
CATIA软件入门指南
CATIA软件入门指南CATIA（计算机辅助三维交互应用）是一款功能强大的三维设计和工程软件，广泛应用于航空航天、汽车制造、工业设计等领域。
本指南将为初学者提供CATIA软件的基本使用方法和技巧。
一、软件介绍CATIA是由达索系统公司开发的设计与分析软件，它具有一系列工具和模块，可以支持产品概念设计、机械设计、工业设计、模具设计等多个领域的工作。
CATIA拥有强大的三维建模功能和优化设计功能，用户可以通过它来创建、修改和分析各种产品。
二、界面布局1. 操作栏：位于CATIA窗口的顶部，包含了常用的工具按钮和命令菜单。
在操作栏上，可以找到各种操作和命令，比如创建图形、修改形状、应用材料等。
2. 视图窗口：位于操作栏下方，用于显示设计模型、零部件和装配体等。
用户可以通过视图窗口进行三维模型的操作和查看。
3. 工具栏：位于视图窗口的左侧或右侧，包含了各种工具和快捷按钮。
用户可以通过工具栏进行快速操作，如选择、缩放、旋转等。
4. 属性栏：位于视图窗口的下方，用于显示所选对象的属性信息。
用户可以通过属性栏查看和修改对象的属性参数。
5. 产品树：位于CATIA窗口的左侧，用于显示当前工作环境中的所有对象和构件。
用户可以通过产品树进行构件的层次管理和编辑。
三、基本操作1. 创建新模型：在CATIA的操作栏上选择“文件”>“新建”，然后根据需要选择模板类型（如零件、装配体、绘图等）进行创建。
新建模型后，可以在视图窗口中进行编辑和设计。
2. 绘制和编辑几何体：CATIA提供了多种绘图工具，如点、线、圆、矩形等，用于创建和编辑几何体。
选择相应的绘图工具，然后在视图窗口中绘制或编辑几何体。
3. 进行三维建模：CATIA支持多种建模技术，如实体建模、曲面建模、装配体建模等。
用户可以通过选择相应的建模工具，在视图窗口中创建和修改三维模型。
4. 应用材料和纹理：CATIA允许用户为模型应用不同的材料和纹理效果。
在属性栏中选择模型对象，然后应用所需的材料和纹理。
CATIA软件快速入门
CATIA软件快速入门CATIA是一款强大的三维设计软件，广泛应用于工程设计、汽车制造、航空航天等领域。
本文将带您快速入门CATIA软件，让您能够迅速上手并进行基本的三维设计操作。
1. CATIA软件介绍CATIA是一款由达索系统公司开发的综合性CAD/CAM/CAE软件，具有强大的三维建模和分析功能。
它能够帮助设计师进行产品的虚拟设计、制造流程的模拟与优化，从而提高产品开发效率和质量。
2. CATIA软件安装与启动首先，您需要前往官方网站或授权代理商处购买CATIA软件，并获得有效的授权。
安装CATIA软件时，请按照官方提供的安装向导进行操作，并注意选择正确的安装路径。
安装完成后，双击桌面上的CATIA图标或通过开始菜单中的CATIA快捷方式启动软件。
稍等片刻，CATIA的欢迎界面将会出现，您可以选择新建一个工作空间或打开已有的文件。
3. CATIA用户界面CATIA的用户界面分为多个视图，包括设计界面、工具栏、切换栏等。
设计界面即为您进行三维建模和设计的主要区域，您可以通过鼠标和键盘来进行操作。
CATIA的工具栏提供了丰富的设计工具和功能，您可以根据需求选择相应的工具进行使用。
切换栏则用于切换不同的工作环境或视图。
此外，CATIA还提供了帮助文档和在线教程，您可以随时查阅以便更好地理解软件功能和操作方法。
4. 建立模型在CATIA中，您可以通过多种方式建立模型，包括绘制基本几何图形、导入现有模型等。
如果您想绘制基本几何图形，可以通过工具栏上的"绘图"工具选择相应的基本图形，比如直线、圆等。
在设计界面中，使用鼠标点击、拖动和释放来绘制所需的几何图形。
如果您有现有的模型文件，可以通过"文件-打开"命令选择文件并导入到CATIA中进行编辑和修改。
5. 编辑与变换CATIA提供了多种编辑和变换工具，帮助您对模型进行修改和优化。
通过选择模型，您可以使用工具栏上的"平移"、"旋转"、"缩放"等功能进行基本的几何变换。
目前主流的机械三维设计软件
目前主流的机械三维设计软件
机械结构设计行业的大体趋势都是有传统平面设计转向三维结构设计，目前市场上主流的设计软件主要有Pro/Engineer、UG、Catia、SolidWork等。
这些CAX综合三维设计的应用可以缩短产品设计周期，在一个平台上就可以完成零件设计、装配、CAE分析、工程图绘制、CAM加工、数据管理等等，大大的提高了企业的效率。
由于Pro/Engineer进入中国市场比较早，占领了很多小公司的市场份额，特别以台湾企业居多。
不过很多都是盗版用户，特别是家电、模具行业的小公司。
Pro/Engineer界面简单，操作快速，在进行曲面建模是有很大的曲线自由度，但同时也不容易很好的控制曲线。
UG、Catia两款软件在功能是个人认为是比Pro/Engineer要强得多，这两款软件普遍应用于汽车和航空领域，特别是Catia作为了波音公司的御用设计平台。
这两款软件在曲面造型和CAM 都有非常突出的优势，具备强大的曲线架构和编辑功能，在进行正向或逆向造型时得心应手。
针对模具设计、汽车设计、CAM加工等都有独立的设计模块。
SolidWorK是一款完全基于Windows的三维设计平台，上面三款软件都是从工作站移植过来的，通常在Windows打印设置上都会存在一些问题。
主体功能和上面这三款软件差不多，但是它兼容了中国国标，可以在直接提取一些标准件和图框，不需要安装外挂，而且价格便宜。
据了解，因为价格便宜，很多的外企现在都是使用SolidWork。
无论选用那个软件作为设计平台，那都只是一个工具而已，一个好的设计最终还是决定于设计者本身的技术和经验。
solidworks详细使用方法
solidworks详细使用方法（原创版2篇）目录（篇1）一、solidworks详细使用方法的介绍1.solidworks软件介绍2.solidworks的使用范围和优势3.solidworks软件的安装步骤和使用方法二、solidworks软件的安装和使用方法1.下载和安装solidworks软件2.注册solidworks软件账户3.创建新的solidworks文件4.使用solidworks软件进行建模5.保存和导出solidworks文件三、solidworks软件的建模方法1.solidworks软件的建模基础2.使用solidworks软件进行草图绘制3.使用solidworks软件进行特征建模4.使用solidworks软件进行细节处理和渲染正文（篇1）solidworks是一款广泛应用于机械设计领域的三维建模软件，它可以帮助设计师快速构建三维模型，提高设计效率。
下面是solidworks详细使用方法的介绍。
一、solidworks软件介绍solidworks是一款由达索系统公司开发的机械设计软件，它具有易学易用、功能强大、可视化等特点，可以快速创建三维模型，提高设计效率。
它广泛应用于机械、汽车、航空航天等领域，是设计师们必备的工具之一。
二、solidworks软件的安装和使用方法1.下载和安装solidworks软件首先，需要从达索系统公司官网下载solidworks软件，然后按照安装向导的提示进行安装。
安装完成后，需要注册solidworks软件账户，才能开始使用。
2.创建新的solidworks文件在打开solidworks软件后，需要创建一个新的文件。
在文件菜单中选择“新建”，然后选择需要的模板即可。
3.使用solidworks软件进行建模建模是solidworks软件的核心功能之一，可以使用它来创建各种形状的三维模型。
首先，需要在草图面板上绘制所需的几何图形，然后使用特征建模工具将其转换为三维模型。
如何使用SketchUp软件进行三维建模和设计
如何使用SketchUp软件进行三维建模和设计1. 简介SketchUp是一款由Trimble Navigation推出的三维建模和设计软件。
它提供了强大的工具和直观的界面，为用户提供了广泛的建模和设计功能。
本文将介绍如何使用SketchUp软件进行三维建模和设计。
2. 界面与工具SketchUp的界面简洁友好，主界面由工具栏、绘图区、信息栏和属性栏组成。
工具栏提供了各种建模和编辑工具，如选择工具、推拉工具、旋转工具等。
绘图区是用户绘制和编辑模型的主要区域。
信息栏显示当前绘图的信息，如坐标、长度等。
属性栏用于调整模型的属性和样式。
3. 创建模型和基本操作在SketchUp中，可以通过绘制线条和面来创建模型。
使用线条工具可以绘制直线、曲线等，在绘制的过程中可以通过指定长度、角度等参数进行精准控制。
使用面工具可以创建平面，再通过推拉工具将其转换为具有厚度的实体。
基本操作包括选择、移动、旋转和缩放等，通过这些操作可以对模型进行精细调整。
4. 高级建模技巧除了基本的创建和编辑工具，SketchUp还提供了一些高级建模技巧，使用户能够更加高效地进行建模和设计。
其中之一是组件的使用，可以将一组对象组合成一个组件，便于重复使用和编辑。
另一个技巧是使用组和组件来创建复杂的模型。
使用组可以将一组对象视为一个整体，并对其进行整体操作。
使用组件可以在不同的场景中重复使用同一个对象。
5. 材质和纹理SketchUp中可以为模型和面添加不同的材质和纹理，使其更具真实感。
软件提供了内置的材质库，用户可以从中选择不同的颜色、贴图等。
此外，还可以导入自定义的材质和纹理，以满足各种设计需求。
使用材质和纹理可以使模型更加生动、具有层次感。
6. 光照和渲染光照和渲染是展示模型效果的关键因素。
SketchUp中提供了一些灯光和渲染设置，可以模拟不同光照条件下的效果。
用户可以根据需要设置阳光、室内灯光等效果，以及阴影、反射等参数。
通过调整光照和渲染设置，可以使模型呈现出逼真的效果。
国内常用的3D机械设计软件
国内常用的3D机械设计软件国内常用的3D机械设计软件1、SolidWorks 3D CAD易于使用，功能强大的3D CAD设计功能，SOLIDWORKS直观的产品开发解决方案。
快速创建，验证，沟通和管理产品开发流程。
使您的产品更快地上市，降低制造成本，并提高产品质量和可靠性，适用于广泛行业的产品应用。
公司介绍：作为一家为全球客户提供3DEXPERIENCE解决方案的领导者，达索系统为企业和客户提供虚拟空间以模拟可持续创新。
其全球领先的解决方案改变了产品在设计、生产和技术支持上的方式。
达索系统的协作解决方案更是推动了社会创新，扩大了通过虚拟世界来改善真实世界的可能性。
达索系统为140多个国家超过20万个不同行业、不同规模的客户带来价值。
3DEXPERIENCE、CATIA、SOLIDWORKS、ENOVIA 、DELMIA、SIMULIA、GEOVIA、EXALEAD、3D VIA 、3DSWYM 、BIOVIA和NETVIBES是达索系统或其子公司在美国和／或其他国家的注册商标。
2、UG/NXNX是一套集CAD/CAE/CAM于一体的产品工程解决方案，为用户的产品设计及加工过程提供了数字化造型和验证手段，满足用户在虚拟产品设计和工艺设计上的需求。
NX软件在航空航天、汽车、通用机械、工业设备、医疗器械以及高科技领域得到了广泛应用。
公司介绍：西门子自动化与驱动集团(A&D)旗下机构Siemens PLM Software是全球领先的产品生命周期管理(PLM)软件与服务提供商，在全世界有51,000个客户，装机量460万套，总部位于美国德克萨斯州的普莱诺市。
Siemens PLM Software的开放式企业解决方案可以助力企业及其合作伙伴通过全球化创新网络进行协作，以提供世界级的产品和服务。
3、Creo ParametricCreo Parametric是PTC Creo产品的参数化建模软件。
学习使用Inventor进行三维设计和制造
学习使用Inventor进行三维设计和制造一、介绍Inventor三维设计和制造的重要性Inventor是由美国Autodesk公司开发的一款强大的三维设计和制造软件。
随着工业制造和建筑行业的发展，对于三维设计和制造的需求越来越高。
学习和掌握Inventor软件，对于从事相关行业的专业人士来说是非常重要的。
本文将介绍学习使用Inventor进行三维设计和制造的基本步骤和技巧。
二、Inventor软件的基本操作和功能介绍Inventor软件是一款功能强大的三维设计软件，它提供了许多实用的工具和功能。
在使用Inventor软件进行三维设计之前，首先需要了解软件的基本操作和功能。
例如，创建新的设计项目，导入现有的模型，进行零件的建模，组装和模拟等。
此外，Inventor还提供了多种快捷键和命令，以提高设计和制造的效率。
三、Inventor软件的三维建模和造型技巧在使用Inventor软件进行三维设计时，三维建模和造型是其中最关键的部分。
通过掌握一些三维建模和造型技巧，可以更加高效地完成设计任务。
例如，可以使用不同的工具和命令，如拉伸、旋转、倒角等，进行零件的建模。
此外，还可以使用参数化设计技术，调整零件的尺寸和形状，以满足不同的需求。
四、Inventor软件的装配和模拟功能介绍除了进行单个零件的建模之外，Inventor软件还提供了装配和模拟的功能。
这些功能可以帮助用户将多个零件组装在一起，并进行模拟和演示。
在进行装配时，可以使用对齐、约束和零件总成等工具，确保零件之间的正确连接。
在进行模拟时，可以设置材料属性、力和约束条件，对装配体进行应力和运动分析，以评估设计的可行性。
五、Inventor软件的绘图和文档输出功能介绍完成三维设计后，通常需要将设计结果以二维形式进行呈现。
Inventor软件提供了丰富的绘图和文档输出功能，可以生成高质量的工程图纸和文档。
用户可以使用标注、文字和尺寸等工具，对设计进行注释和标记。
三维机械设计软件对比
三维机械设计软件对比一、如果你是机械设计，那么强烈推荐学习SolidWorks 这个软件的最新版本是SolidWorks 2010，但笔者推荐使用SolidWorks 2008 因为这个版本比较稳定。
SolidWorks 有以下几大优点：1、软件的亲和力比较好；2、容易上手，特别适合初学者；3、其它主流三维软件有的功能它都有。
这个软件的缺点是对电脑的要求比较高。
二、如果你是模具设计推荐你使用pro/E这个软件使用的人比较多，功能很强大，尤其在曲面生成方面性能优异。
缺点是软件的亲和力比较差，初学者比较困难。
三、如果你是经常和数控机床打交道的，那么推荐你学习UG这个软件在和数控编程的结合方面有非常优异的其特色。
目前国内外的三维设计软件主要有来自美国PTC公司的高端Pro/E, 美国UGS公司的高端UG 和中端Solidedge，法国Dassault公司的高端CATIA和中端Solidworks，以及Autodesk公司的Inventor。
同时，这两年国内院校开发的北航海尔CAXA在低端市场也占有一定份额。
根据调研结果，下面将这几个软件从公司背景到产品功能做个系统的比较，便于最终决策。
公司、软件背景PTC：美国公司，有三维设计软件Pro/E和产品数据管理软件Windchill，以一体化的产品解决方案而著称业界。
从三维设计、分析、仿真/优化、数控加工、布线系统到产品数据管理等各方面都有相应模块，产品覆盖企业设计/管理全流程。
它的销售方式是根据企业不同阶段、不同层次的需求，购买相应的模块，逐步扩充形成完整的产品研发系统，保证了企业在CAD/CAE/CAM/PLM方面有统一的数据平台。
PTC公司成立于1989年，是目前三大设计软件公司最年轻的，拥有最先进的技术，公司名称为参数技术公司，在美国Nasdaq上市，其Pro/E软件以参数化、全相关、实体特征设计文明，在通用机械设计行业占据领先地位。
典型用户：卡特匹勒、John-Deer、小松、现代重工、北起、徐工、宣工、柳工、厦工等。
2023年最新版SolidWorks三维建模操作指南
2023年最新版SolidWorks三维建模操作指南SolidWorks是一款广泛应用于工程设计领域的三维建模软件，它提供了一系列强大的工具和功能，帮助工程师们设计、分析和验证产品。
本文将为您提供2023年最新版SolidWorks的三维建模操作指南，帮助您快速上手并且高效地进行工程设计。
一、SolidWorks的安装与启动1.1 下载最新版SolidWorks软件安装包。
1.2 运行安装包，按照提示完成软件的安装过程。
1.3 完成安装后，双击桌面上的SolidWorks图标启动软件。
二、SolidWorks的用户界面2.1 菜单栏：包含各种菜单和命令，用于执行不同的操作。
2.2 工具栏：提供了常用的工具和功能按钮，方便快速访问。
2.3 特征栏：显示当前模型的特征列表，可对模型进行编辑和管理。
2.4 视图窗口：显示三维模型的图形界面，可以进行旋转、缩放和平移等操作。
2.5 浏览器窗口：显示模型的构成关系，方便管理和组织模型结构。
三、创建基本几何体3.1 在菜单栏中选择“新建”命令，选择合适的模板。
3.2 选择绘制工具（线、圆、矩形等），在视图窗口中绘制基本几何体。
3.3 根据需要，通过编辑工具对几何体进行调整和修改。
四、应用特征工具4.1 线性模式：通过复制、移动或旋转几何体，快速创建重复的几何结构。
4.2 镜像：以一个平面为镜像面，对几何体进行对称复制。
4.3 圆阵列：将几何体按照一定的角度和数量进行排列。
4.4 倒角和圆角：对几何体的棱角进行倒角和圆角处理，增加设计的美观性和功能性。
4.5 螺纹：在几何体上添加螺纹特征，用于螺栓、螺母等零件的设计。
五、应用组装工具5.1 在菜单栏中选择“新建装配体”命令，创建装配文件。
5.2 将各个零件文件导入到装配体中，通过约束工具进行零件的定位和限制。
5.3 设置零件之间的关系和运动方式，模拟真实的装配行为。
5.4 添加其他组装特征，如螺栓、螺母、齿轮等，完善装配结构。
CATIA软件基础功能介绍
CATIA软件基础功能介绍CATIA（Computer Aided Three-dimensional Interactive Application）是一款由法国达索公司开发的三维设计软件。
它广泛应用于航空航天、汽车工程、工业机械以及其他机电一体化领域。
本文将介绍CATIA软件的基础功能。
第一部分：CATIA软件概述CATIA软件是一款功能强大的三维建模软件，具有广泛应用的领域。
它可以帮助工程师和设计师创建、分析和优化三维模型。
CATIA软件的主要功能包括绘图、造型、装配和可视化。
第二部分：CATIA软件的绘图功能在CATIA软件中，我们可以使用绘图功能来创建二维图形。
CATIA提供了丰富的绘图工具，包括直线、圆、椭圆、多边形等。
通过这些工具，我们可以绘制出精确的图形，并进行编辑和修饰。
绘图功能可以帮助我们在设计过程中快速提炼和表达概念。
第三部分：CATIA软件的造型功能CATIA软件的造型功能使工程师能够创建复杂的三维模型。
它提供了多种造型工具，如拉伸、旋转、倒角等。
通过这些工具，我们可以根据需要调整模型的形状和尺寸，实现各种设计要求。
造型功能使得设计师能够更好地表达设计意图，并提供更高的设计灵活性。
第四部分：CATIA软件的装配功能CATIA软件的装配功能允许用户将多个零件组装成一个完整的产品。
它提供了装配约束工具，如平移、旋转、固定等。
通过这些工具，我们可以准确地定义零件之间的关系，并模拟出装配过程。
装配功能使得工程师能够更好地预测和解决潜在的装配问题，提高产品的质量和可靠性。
第五部分：CATIA软件的可视化功能CATIA软件的可视化功能可以将三维模型转化为真实的图像或动画。
它提供了多种渲染和动画效果，如光照、材质、纹理等。
通过这些效果，我们可以使模型更加逼真，并展示产品的细节和特点。
可视化功能使得设计师能够更好地展示和沟通设计概念，提高设计的可视化效果。
第六部分：CATIA软件的其他功能除了上述基础功能外，CATIA软件还具有一些其他重要的功能。
三维设计软件比较最新
市场中三维设计软件简介一、主要三维设计软件介绍1.1 PDMS（AVEVA）PDMS市场开发较早，是三维设计主流软件之一，是数据库平台驱动的智能三维工厂设计系统，三维建模方面功能强大，可以完成网络协同、复杂件绘制等多项复杂功能。
PDMS 是英国AVEVA公司（原CADCentre公司）的旗舰产品，自从1977年第一个PDMS商业版本发布以来，PDMS就成为大型、复杂工厂设计项目的首选设计软件系统。
目前，PDMS最新版本是PDMS 12.1。
与鹰图同类产品SMARTPLANT 3D相比，PDMS在电力市场的占有率较高，其优点是加载速度更快，项目追溯性较好（可以回到上一步），硬件要求相对较低；其缺点是对企业来说，后续发展的延续性略有欠缺，在完善拓展其他功能时需要购买其他商业软件，对此AVEVA公司提供的解决方案是提供多个商业软件的接口。
此款软件规则设计比较复杂，适合做施工周期较长的项目。
1.2 SMARTPLANT 3D（Intergraph）SmartPlant 3D(简称SP3D)是Intergraph公司最新一代、面向数据、规则驱动的智能三维工厂设计系统。
其三维建模方面同样拥有强大的功能，此外基于Foudation数据平台，可以实现多个软件的数据传递和多个用户的数据共享。
目前拥有多款走俏商业软件的双向接口（XSteel、STAAD Pro等），对企业后续发展的延续性有一定的优势，目前在国内石化公司应用广泛，在国内的华东电力XX应用。
操作界面采用Windows界面，比较容易学习和接受。
由于规则设计比较复杂，适合做施工周期较长的项目。
1.3 CADworX（Intergraph）CADworX是中低端市场的主流3D工厂设计软件之一，几乎占了全球中低端市场的大半，在北美占有市场的分量很大。
2006年由美国COADE公司基于AutoCad平台研发，2010年被Intergraph收购其整套工厂解决方案，是目前中低端市场最走俏的一套解决方案，在国内的电力设计研究院也有较广泛的应用，与主流应力分析软件CaesarⅡ是同一家公司的产品，可以实现无缝对接。
三维建筑设计软件APM 产品介绍
三维建筑设计软件APM 产品介绍•采用全新BIM（建筑信息模型）技术的建筑设计软件APM，实现三维设计可视化，参数化构件设计，三维模型与施工图双向关联，构件统计和材料算量，与PKPM结构软件和设备软件共享核心数据，为设计院协同设计提供了有力支持。
软件提供国家863课题成果三维建筑方案设计模块APM-3D，集三维建筑方案设计和二维平、立、剖、详图、总平面施工图设计于一体，自带二维渲染、三维渲染和动画制作模块，可做建筑日照分析和房间面积统计。
••••工程设计人员都希望用计算机将建筑设计与结构设计、设备设计及概预算联系起来，做到各个部分的数据信息共享，并且希望这些软件在同样的图形支持环境下工作，以便于操作及相互配合。
PKPM系列CAD系统就具备这个特点，它是国内率先推出的集“建筑”、“结构”、“设备”、“概预算”设计于一体的建筑工程集成化CAD系统。
PKPM系列的建筑、结构、设备、概预算软件，均采用同样的图形平台和数据结构，熟悉其中一种软件，其它软件就很易掌握。
••••建筑设计的全部数据均可传输到结构设计、设备设计及概预算部分，这样可极大地简化数据的输入。
首先，建筑轴网、轴线及柱、墙、门窗等构件布置，可形成结构布置的各层构架，而建筑设计所提供的材料、作法、填充墙等信息，又可生成结构分析所需的荷载信息。
同时，建筑设计数据还可传送到设备设计部分，用于生成条件图和进行各种设备的计算。
这些功能都极大地方便了设计单位各个专业部门的密切配合。
••APM软件的三维建模功能是专门针对建筑设计特点自主开发的，不需要AutoCAD平台和3DSMAX软件，即可方便快捷地完成各种三维建筑模型设计，以及相应的渲染与动画制作。
软件采用三维直观输入绘图方式，在建造建筑造型时可在空间透视的状况下进行布置。
软件提供了动态实时漫游功能，使用户可以即时看到具有光照效果的三维建筑模型，使用户有身临其境的感觉。
••••APM软件提供了智能化的建筑平、立、剖面和大样施工图绘制功能，在反复修改建筑模型的情况下，其相关标注可随建筑模型自动同步修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
好的三维设计软件自然是catia了不过非专业人士一般用不到所以上述几个人的回答都不对他们只听过或者用过3dmax 就说是这个3dmax的功能catia轻松实现但是catia的功能3dmax根本没有机械设计用catia proe ug多一些设计出来可以进行实体生产的catia 汽车飞机制造行业用的多功能最为强大cadcaecam功能都有是目前功能最全的软件光模块就有几十个之多能够实现电子样机造型设计运动仿真简单的有限元分析模具设计甚至还有电路图布线工厂布局等模块一架完整的波音777能够用catia实现无图纸设计你说catia的功能如何？ug 汽车行业也用proe汽车零部件行业用的多小型产品用的多单纯的工业设计只看外形的3dmax用的多一些游戏人物造型啥的但是3dmax做的作品并不能用于机械方面的设计加工只是虚拟的东西做造型设计的还有rhino 也就是犀牛cinema 4d好像是渲染比较强inventor好像是也是搞机械设计用的catiaCATIA是法国达索公司的产品开发旗舰解决方案。
作为PLM协同解决方案的一个重要组成部分，它可以帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。
模块化的CATIA系列产品旨在满足客户在产品开发活动中的需要，包括风格和外型设计、机械设计、设备与系统工程、管理数字样机、机械加工、分析和模拟。
CATI A产品基于开放式可扩展的V5架构。
通过使企业能够重用产品设计知识，缩短开发周期，CATIA解决方案加快企业对市场的需求的反应。
自1999年以来，市场上广泛采用它的数字样机流程，从而使之成为世界上最常用的产品开发系统。
CATIA系列产品已经在七大领域里成为首要的3D设计和模拟解决方案：汽车、航空航天、船舶制造、厂房设计、电力与电子、消费品和通用机械制造。
CATIA先进的混合建模技术设计对象的混合建模：在CATIA的设计环境中，无论是实体还是曲面，做到了真正的互操作；变量和参数化混合建模：在设计时，设计者不必考虑如何参数化设计目标，CATIA 提供了变量驱动及后参数化能力。
几何和智能工程混合建模：对于一个企业，可以将企业多年的经验积累到CATIA的知识库中，用于指导本企业新手，或指导新车型的开发，加速新型号推向市场的时间。
CATIA具有在整个产品周期内的方便的修改能力，尤其是后期修改性无论是实体建模还是曲面造型，由于CATIA提供了智能化的树结构，用户可方便快捷的对产品进行重复修改，即使是在设计的最后阶段需要做重大的修改，或者是对原有方案的更新换代，对于CATIA来说，都是非常容易的事。
CATIA所有模块具有全相关性CATIA的各个模块基于统一的数据平台，因此CATIA的各个模块存在着真正的全相关性，三维模型的修改，能完全体现在二维，以及有限元分析，模具和数控加工的程序中。
并行工程的设计环境使得设计周期大大缩短CATIA 提供的多模型链接的工作环境及混合建模方式，使得并行工程设计模式已不再是新鲜的概念，总体设计部门只要将基本的结构尺寸发放出去，各分系统的人员便可开始工作，既可协同工作，又不互相牵连；由于模型之间的互相联结性，使得上游设计结果可做为下游的参考，同时，上游对设计的修改能直接影响到下游工作的刷新。
实现真正的并行工程设计环境。
CATIA覆盖了产品开发的整个过程CATIA 提供了完备的设计能力：从产品的概念设计到最终产品的形成，以其精确可靠的解决方案提供了完整的2D、3D、参数化混合建模及数据管理手段，从单个零件的设计到最终电子样机的建立；同时，作为一个完全集成化的软件系统，CATIA 将机械设计，工程分析及仿真，数控加工和CATweb网络应用解决方案有机的结合在一起，为用户提供严密的无纸工作环境，特别是CATIA中的针对汽车、摩托车业的专用模块,使CATIA拥有了最宽广的专业覆盖面，从而帮助客户达到缩短设计生产周期、提高产品质量及降低费用的目的。
CATIA拥有远远强于其竞争对手的曲面设计模块，在此有必要介绍一下：1.Generic Shape Design, GSD，创成式造型，非常完整的曲线操作工具和最基础的曲面构造工具，除了可以完成所以曲线操作以外，可以完成拉伸，旋转，扫描，边界填补，桥接，修补碎片，拼接，凸点，裁剪，光顺，投影和高级投影，倒角等功能，连续性最高达到G2，生成封闭片体Volume，完全达到普通三维CAD软件曲面造型功能，比如Pro/E。
完全参数化操作。
2.Free Style Surface, FSS, 自由风格造型，几乎完全非参。
除了包括GSD中的所有功能以外，还可完成诸如曲面控制点（可实现多曲面到整个产品外形同步调整控制点、变形），自由约束边界，去除参数，达到汽车A面标准的曲面桥接、倒角、光顺等功能，所有命令都可以非常轻松的达到G2。
凭借GSD和FSS，CATIA曲面功能已经超越了所有CAD软件，甚至同为汽车行业竞争对手的UG NX。
3.Automotive Class A, ACA，汽车A级曲面，完全非参，此模块提供了强大的曲线曲面编辑功能，和无比强大的一键曲面光顺功能。
几乎所有命令可达到G3，而且不破坏原有光顺外形。
可实现多曲面甚至整个产品外形的同步曲面操作（控制点拖动，光顺，倒角等）。
对于丰田等对A级曲面要求近乎疯狂（全G3连续等）的要求，可应付自如。
目前只有纯造型软件，比如Alias, Rinho可以达到这个高度，却达不到CATIA的高精度。
4.FreeStyle Sketch Tracer，FST，自由风格草图绘制，可根据产品的三视图或照片描出基本外形曲线。
5.Digitized Shape Editor，DSE，数字曲面编辑器，根据输入的点云数据，进行采样，编辑，裁剪已达到最接近产品外形的要求，可生成高质量的mesh小三角片体。
完全非参。
6.Quick Surface Reconstruction, 快速曲面重构，根据输入的点云数据或者mesh 以后的小三角片体，提供各种方式生成曲线，以供曲面造型，完全非参。
7.Shape Sculpter, 小三角片体外形编辑，可以对小三角片体进行各种操作，功能几乎强大到与CATIA曲面操作相同，完全非参。
8.Automotive BIW Fastening，汽车白车身紧固，设计汽车白车身各钣金件之间的焊接方式和焊接几何尺寸。
9.Image & Shape，可以像捏橡皮泥一样拖动，拉伸，扭转产品外形、增加“橡皮泥块”等方式以达到理想的设计外形。
可以极其快速的完成产品外形概念设计。
1~9包括在Shape design & Styling模块中10.Healing Assistant，一个极其强大的曲面缝补工具，可以将各种破面缺陷自动找出并缝补。
CATIA比较广泛的用于汽车、航空航天、轮船、军工、仪器仪表、建筑工程、电气管道、通信等方方面面。
最大的客户有：通用（同时使用UG），波音麦道，空客，福特，大众，戴克，宝马，沃尔沃，标致雪铁龙，丰田，本田，雷诺，达索飞机，菲亚特，三菱汽车，西门子，博世，现代，起亚，中国的上汽，一汽，东风等大公司。
欧盟以及其成员国军方，美国军方都是其忠实的用户。
CATIA V4版本具有强大的曲面、结构设计能力，无以伦比的精度，目前为以上客户的主要设计软件。
波音777飞机除了发动机以外的所有零部件以及总装完全采用CATIA V4，从概念设计到最后调试运行成功实现完全无纸化办公。
可见CATIA功能之强大。
CATIA V4只能运行在IBM的UNIX图形工作站上，为了更通用的运行于各种不同的图形工作站平台和PC，V5随之诞生，它包括服务器-工作站版本和单机节点版本，工作站版本可运行于各种类型的图形工作站和Windows或各种版本的Unix操作系统下（Linux下不行），而单机版本可运行于PC机、笔记本上Windows或其他操作系统下。
非常赏心悦目的软件界面，较之V4更简单易用但更强大功能使CATIA V 5成为福特，丰田等公司转向CATIA的原因，而大众，戴克，标致雪铁龙等公司也因此不遗余力的从V4平台转向V5。
CATIA的竞争对手包括UG NX，Pro/E，Topsolid, Cinmatron。
其中NX和Pro/E 与CATIA可谓三分天下。
目前CATIA在设计与工程软件中占有最多的市场份额。
这来源于其如此强大的客户来源和军工背景。
与其竞争对手相比，CATIA的优势在于赏心悦目的界面，易用而强大的功能，在汽车、航空航天、造船等专用行业强大的功能支持等，IT老大IBM的全球销售合作。
还有很重要的一点，就是来自CATI A母公司，达索系统Dassault Systemes其他兄弟软件的支持：1. Delmia，强大的生产线规划和管理软件，配合Catia完成制造可行性分析和实施；2. Inovia，强大的数据管理和设计支持系统3. Smarteam，强大的PLM软件，与UGS Team Center并列为PLM最成功的软件，PLM的鼻祖。
4. VPM，设计数据共享平台，跨国公司各设计中心可使用此软件进行数据和信息状态共享5. Solidworks，三维工程软件在全球中端市场的统治者，被达索公司收购后，成为打击其他中端软件的招牌武器，并且有效的支持高端软件CATIA在中低端市场的渗透6. Abaqus，最强大的FEM软件之一，优势是非线性、动态、隐式计算，成为可以有效解决汽车与航空航天领域复杂问题的有效工具，与LS-DYNA并列为高端CAE 软件2巨头。
Catia的历史CATIA是英文Computer Aided Tri-Dimensional Interface Application 的缩写。
是世界上一种主流的CAD/CAE/CAM 一体化软件。
在70年代Dassault Aviation 成为了第一个用户，CATIA 也应运而生。
从1982年到1988年，CATIA 相继发布了1版本、2版本、3版本，并于1993年发布了功能强大的4版本，现在的CATI A 软件分为V4版本和V5版本两个系列。
V4版本应用于UNIX 平台，V5版本应用于UNIX和Windows 两种平台。
V5版本的开发开始于1994年。
为了使软件能够易学易用，Dassault System 于94年开始重新开发全新的CATIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风格。
法国Dassault Aviation 是世界著名的航空航天企业。
其产品以幻影2000和阵风战斗机最为著名。
CATIA的产品开发商Dassault System 成立于1981年。
