第二部分支护结构的设计计算一、AB段支护本设计标高皆为绝对标高（吴淞高程）。
自然地面标高为12.0m，基坑开挖面绝对标高以底板垫层底标高计为6.7m，基坑挖深为5.3m。
地下水位按稳定地下水位埋深0.5m考虑。
地面均布超载按20kPa考虑，道路超载按10kPa考虑。
基坑安全等级按“二级”考虑，重要性系数Υ0＝1.0。
设计采用灌注桩进行支护。
----------------------------------------------------------------------[ 支护方案 ]----------------------------------------------------------------------排桩支护----------------------------------------------------------------------[ 基本信息 ]----------------------------------------------------------------------规范与规程《建筑基坑支护技术规程》 JGJ 120-2012内力计算方法增量法支护结构安全等级二级支护结构重要性系数γ0 1.00基坑深度H(m) 5.300嵌固深度(m)7.200桩顶标高(m)-1.000桩材料类型钢筋混凝土混凝土强度等级C30桩截面类型圆形└桩直径(m)0.800桩间距(m) 1.000有无冠梁无放坡级数1超载个数2支护结构上的水平集中力0----------------------------------------------------------------------[ 放坡信息 ]----------------------------------------------------------------------坡号台宽(m)坡高(m)坡度系数1 1.000 1.000 1.000----------------------------------------------------------------------[ 超载信息 ]----------------------------------------------------------------------超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)130.000---------------210.0000.00015.00010.000条形---[ 附加水平力信息 ]水平力作用类型水平力值作用深度是否参与是否参与序号(kN)(m)倾覆稳定整体稳定[ 土层信息 ]土层数3坑内加固土否内侧降水最终深度(m) 5.800外侧水位深度(m) 1.000弹性计算方法按土层指定ㄨ弹性法计算方法m法基坑外侧土压力计算方法主动[ 土层参数 ]层号土类名称层厚重度浮重度粘聚力内摩擦角(m)(kN/m3)(kN/m3)(kPa)(度)1杂填土0.3018.0---10.0015.002杂填土 5.5018.48.418.0010.003粘性土14.0019.59.5------层号与锚固体摩粘聚力内摩擦角水土计算方法m,c,K值抗剪强度擦阻力(kPa)水下(kPa)水下(度)(kPa) 118.0---------m法 2.28---218.018.0010.00合算m法 2.80---355.044.6016.40合算m法8.20---[ 土压力模型及系数调整 ]----------------------------------------------------------------------弹性法土压力模型: 经典法土压力模型:层号土类水土水压力外侧土压力外侧土压力内侧土压力内侧土压力名称调整系数调整系数1调整系数2调整系数最大值(kPa) 1杂填土分算 1.000 1.000 1.000 1.00010000.000 2杂填土合算 1.000 1.000 1.000 1.00010000.000 3粘性土合算 1.000 1.000 1.000 1.00010000.000 [ 工况信息 ]工况工况深度支锚号类型(m)道号1开挖 5.300---[ 设计结果 ]---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 结构计算 ]---------------------------------------------------------------------- 各工况：内力位移包络图：地表沉降图：----------------------------------------------------------------------[ 截面计算 ]----------------------------------------------------------------------钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500桩是否均匀配筋是混凝土保护层厚度(mm)50桩的纵筋级别HRB400桩的螺旋箍筋级别HPB300桩的螺旋箍筋间距(mm)200弯矩折减系数 1.00剪力折减系数 1.00荷载分项系数 1.25配筋分段数一段各分段长度(m)11.50[ 内力取值 ]段内力类型弹性法经典法内力内力号计算值计算值设计值实用值基坑内侧最大弯矩(kN.m)0.000.000.000.001基坑外侧最大弯矩(kN.m)387.96290.22484.96484.96最大剪力(kN)149.28130.39186.60186.60段选筋类型级别钢筋实配[计算]面积号实配值(mm2或mm2/m)1纵筋HRB40012E224562[4307]箍筋HPB300d8@200503[895]加强箍筋HRB335D16@2000201----------------------------------------------------------------------[ 整体稳定验算 ]----------------------------------------------------------------------计算方法：瑞典条分法应力状态：有效应力法条分法中的土条宽度: 1.00m滑裂面数据整体稳定安全系数 K s = 2.852圆弧半径(m) R = 16.258圆心坐标X(m) X = -0.022圆心坐标Y(m) Y = 9.037----------------------------------------------------------------------[ 抗倾覆稳定性验算 ] ----------------------------------------------------------------------抗倾覆安全系数:M p——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
三轴水泥搅拌桩理正深基坑计算书
三轴水泥搅拌桩理正深基坑计算书下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三轴水泥搅拌桩理正深基坑计算书引言随着城市建设的不断发展，深基坑工程在城市建设中起着至关重要的作用。
理正计算
---------------------------------------------------------------------- 验算项目: 3-3---------------------------------------------------------------------- [ 验算简图 ][ 验算条件 ]---------------------------------------------------------------------- [ 基本参数 ]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99------------------------------------------------------基坑深度： 8.600(m)基坑内地下水深度： 9.100(m)基坑外地下水深度： 9.100(m)基坑侧壁重要性系数： 1.000土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数 ]坡线段数 1序号水平投影(m) 竖向投影(m) 倾角(°)1 3.440 8.600 68.2[ 土层参数 ]土层层数 3序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)1 杂填土 0.800 18.9 20.0 8.0 8.0 18.0 18.0 合算2 粉土 6.800 19.2 19.2 10.7 12.1 55.0 55.0 分算3 粘性土 5.300 18.2 18.2 13.0 9.0 50.0 50.0 合算[ 超载参数 ]超载数 1序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m) 1 局部均布 10.000 0.000 5.000 0.000 条形[ 土钉参数 ]土钉道数 7序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋1 1.100 0.900 15.0 110 6.000 1D162 1.100 1.200 15.0 110 6.000 1D163 1.100 1.200 15.0 110 10.000 1D204 1.100 1.200 15.0 110 12.000 1D255 1.100 1.200 15.0 110 14.000 1D286 1.100 1.200 15.0 110 16.000 1D287 1.100 1.200 15.0 110 10.000 1D25[ 花管参数 ]基坑内侧花管排数 0基坑内侧花管排数 0[ 锚杆参数 ]锚杆道数 0[ 坑内土不加固 ][ 内部稳定验算条件 ]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数： 0.500*******************************************************************[ 验算结果 ]*******************************************************************[ 局部抗拉验算结果 ]工况开挖深度破裂角土钉号土钉长度受拉荷载标准值抗拔承载力设计值抗拉承载力设计值满足系数(m) (度) (m) Tjk(kN) Tuj(kN) Tuj(kN) 抗拔抗拉1 1.400 39.0 02 2.600 39.5 1 6.000 12.6 71.9 60.3 4.566 3.8283 3.800 39.7 1 6.000 1.9 61.0 60.3 26.335 26.021 2 6.000 12.2 72.1 60.3 4.729 3.9574 5.000 39.8 1 6.000 1.8 50.2 60.3 21.702 26.0852 6.000 12.2 61.2 60.3 4.023 3.9673 10.000 24.9 130.6 94.2 4.197 3.028 5 6.200 39.9 1 6.000 1.8 39.3 60.3 17.035 26.1252 6.000 12.1 50.3 60.3 3.312 3.9733 10.000 24.9 119.7 94.2 3.852 3.0324 12.000 37.7 159.9 147.3 3.393 3.1256 7.400 39.9 1 6.000 1.8 28.5 60.3 12.351 26.1512 6.000 12.1 39.4 60.3 2.599 3.9773 10.000 24.8 108.8 94.2 3.506 3.0364 12.000 37.7 149.0 147.3 3.165 3.1285 14.000 50.6 180.3 184.7 2.853 2.922 7 8.600 39.8 1 6.000 1.9 17.1 60.3 7.380 26.0592 6.000 12.2 28.1 60.3 1.846 3.9633 10.000 24.9 97.6 94.2 3.132 3.0254 12.000 37.8 137.8 147.3 2.917 3.1175 14.000 50.8 169.2 184.7 2.667 2.9126 16.000 63.8 200.7 184.7 2.517 2.3178 8.600 39.8 1 6.000 1.9 17.1 60.3 7.380 26.0592 6.000 12.2 28.1 60.3 1.846 3.9633 10.000 24.9 97.6 94.2 3.132 3.0254 12.000 37.8 137.8 147.3 2.917 3.1175 14.000 50.8 169.2 184.7 2.667 2.9126 16.000 63.8 200.7 184.7 2.517 2.3177 10.000 75.0 128.7 147.3 1.373 1.571 [ 内部稳定验算结果 ]工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m)1 1.349 1.013 11.996 5.1472 1.466 2.607 7.910 1.9213 1.346 1.850 7.939 3.1404 1.349 1.097 7.974 4.3875 1.380 0.482 9.992 7.6076 1.417 -0.273 10.039 8.8717 1.321 3.521 11.240 11.7798 1.460 5.551 11.518 12.786[ 外部稳定计算参数 ]所依据的规程：《建筑地基基础设计规范》GB50007-2002土钉墙计算宽度: 10.000(m)墙后地面的倾角: 0.0(度)墙背倾角: 90.0(度)土与墙背的摩擦角: 10.0(度)土与墙底的摩擦系数: 0.300墙趾距坡脚的距离: 0.000(m)墙底地基承载力: 110.0(kPa)抗水平滑动安全系数： 1.300抗倾覆安全系数： 1.600[ 外部稳定计算结果 ]重力: 1355.8(kN)重心坐标: ( 5.805, 4.023）超载: 50.0(kN)超载作用点x坐标: 5.940(m)土压力: 287.7(kN)土压力作用点y坐标: 2.924(m)基底平均压力设计值 145.6(kPa) > 110.0基底边缘最大压力设计值 179.1(kPa) > 1.2*110.0抗滑安全系数: 1.541 > 1.300抗倾覆安全系数: 10.460 > 1.600[ 喷射混凝土面层计算 ][ 计算参数 ]厚度： 80(mm)混凝土强度等级: C20配筋计算as: 15(mm)水平配筋: d8@150竖向配筋: d8@150配筋计算as: 15荷载分项系数: 1.200[ 计算结果 ]编号深度范围荷载值(kPa) 轴向 M(kN.m) As(mm^2) 实配As(mm^2) 1 0.00~ 0.90 0.9 x 0.024 188.6(构造) 335.1y 0.039 188.6(构造) 335.12 0.90~ 2.10 8.0 x 0.426 188.6(构造) 335.1y 0.349 188.6(构造) 335.1 3 2.10~ 3.30 25.2 x 1.343 188.6(构造) 335.1 y 1.100 188.6(构造) 335.1 4 3.30~ 4.50 42.6 x 2.271 188.6(构造) 335.1 y 1.861 188.6(构造) 335.1 5 4.50~ 5.70 60.2 x 3.207 245.1 335.1y 2.628 199.2 335.16 5.70~ 6.90 77.8 x 4.149 321.3 335.1y 3.399 260.4 335.17 6.90 8.10 98.9 x 5.272 415.2 335.1y 4.319 335.3 335.18 8.10~ 8.60 116.6 x 0.000 188.6(构造) 335.1 y 3.643 280.1 335.1。
理正6.0深基坑计算
1、基本信息1.1 超载信息1.2附加水平力信息2、土层信息2.1土层参数3、土压力模型及系数调整弹性法土压力模型: 经典法土压力模型:4、工况信息4.1结构计算4.1.1各工况：4.1.2内力位移包络图：4.1.3地表沉降图：4.2冠梁选筋结果4.3截面计算钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF5004.3.1截面参数4.3.2内力取值4.4整体稳定验算计算方法：瑞典条分法应力状态：有效应力法条分法中的土条宽度: 1.00m滑裂面数据整体稳定安全系数K s = 7.984圆弧半径(m) R = 27.175圆心坐标X(m) X = 0.912圆心坐标Y(m) Y = 7.8254.5抗倾覆稳定性验算抗倾覆安全系数:M p——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
M a——主动土压力对桩底的倾覆弯矩。
注意：锚固力计算依据锚杆实际锚固长度计算。
工况1：K s = 2.194 >= 1.250, 满足规范要求。
4.6抗隆起验算1) 从支护底部开始，逐层验算抗隆起稳定性，结果如下：m2m1 (tan )e tan(N tan支护底部，验算抗隆起： Ks = 15.484 ≥ 1.800，抗隆起稳定性满足。
5、嵌固深度计算5.1嵌固深度计算参数：嵌固深度计算过程：当地层不够时，软件是自动加深最后地层厚度(最多延伸100m)得到的结果。
1) 嵌固深度构造要求：依据《建筑基坑支护技术规程》 JGJ 120-2012,嵌固深度对于悬臂式支护结构l d 不宜小于0.8h 。
嵌固深度构造长度ld ：4.520m 。
2) 嵌固深度满足抗倾覆要求：按《建筑基坑支护技术规程》JGJ 120-2012悬臂式支护结构计算嵌固深度l d值，规范公式如下：得到l d = 13.050m。
基坑支护方案及计算书

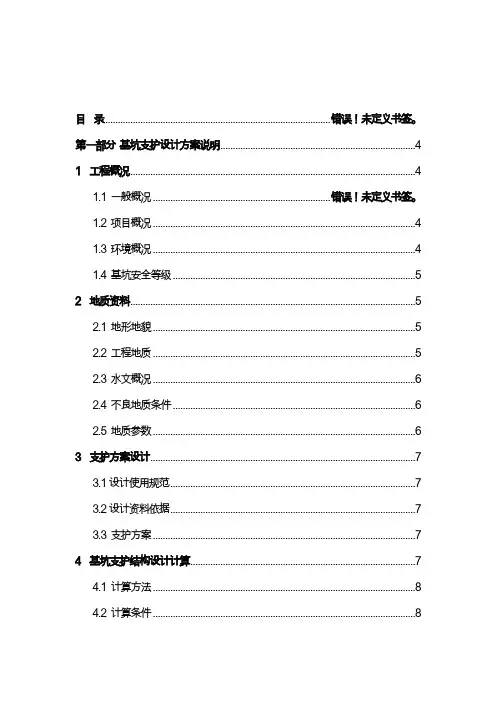

目录.......................................................................................... 错误！未定义书签。
