内阻测试操作说明书
内阻测试仪的使用方法
内阻测试仪的使用方法
内阻测试仪是一种专业的测量电池内部电阻的设备，其使用方法如下：
1.首先，将电池放入测试仪的夹子中，确保夹子与电池两极相对应。
2.然后，将测试仪的正负极与电池连接，注意正负极连接的正确性。
3.接着，将测试仪开关置于“测试”位置，此时测试仪将开始测量电池的内阻。
4.测试完成后，将测试仪开关置于“停止”位置，取出电池。
5.根据测试仪显示的内阻值，判断电池的质量状况，如果内阻值大幅度超过正常值，说明电池的寿命已过半，需要更换。
6.最后，关掉测试仪，清洁测试仪和夹子，以便下次使用。
注意事项：
1.在测试电池前，必须确保测试仪已经完成了自检过程。
2.测试电池时，电池电量必须保持在70%以上，否则测试结果可能不
准确。
3.在测试时，必须注意测试仪正负极的连接正确，否则可能会损坏仪器。
4.测试仪的工作环境要保持干燥，避免潮湿、受热等情况。
使用内阻测试仪能够及时发现电池问题，提供科学依据，因此，技术
人员在进行电池维护和故障排除时需要熟练掌握内阻测试仪的使用方法。
内阻测试操作说明书

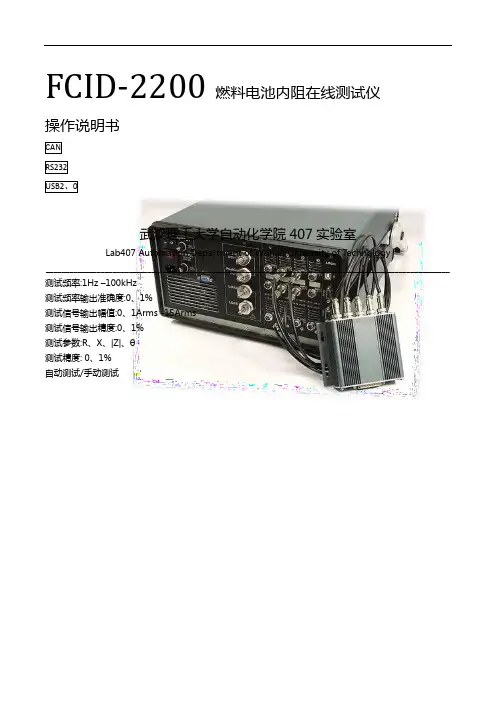

FCID-2200燃料电池内阻在线测试仪操作说明书CANRS232USB2、0武汉理工大学自动化学院407实验室Lab407 Automation Department of Wuhan University of Technology_______________________________________________________________________________________________________ 测试频率:1Hz –100kHz测试频率输出准确度:0、1%测试信号输出幅值:0、1Arms -15Arms测试信号输出精度:0、1%测试参数:R、X、|Z|、θ测试精度: 0、1%自动测试/手动测试1 安装使用须知感谢您使用本产品,使用之前请自习阅读本章,您将会了解到以下内容:▽电源要求▽操作环境▽清洗1、1 电源要求燃料电池内阻在线测试仪得正常工作所需电源条件如下:☆电压:220VAC☆频率:50Hz◆注意:为防止击穿,请接好电源地线。
1、2 操作环境燃料电池内阻在线测试仪只需在室温下操作即可。
1、3 清洗为了防止电击危险,在清洁前请将电源线拔下。
请使用干净布蘸少许清水进行外壳与面板得清洗。
◆注意:不可清洁仪器内部。
2 概述通过本章,您将了解到以下内容:▽引言▽主要规格▽主要功能▽测试原理2、1 引言燃料电池内阻在线测试仪通过对燃料电池堆输入指定得激励源频率与幅值大小,然后通过对电池得电压得幅值、相位、频率与电流得大小进行数据采集,分析与计算从而得出燃料电池得内阻得大小。
仪器可以选择得激励源得频率范围为0～100KHz,每次可实时采集得数据最多可达到40组,可同时采集相位(P)、电压(U)、电流(I)得值,可达到0、1%得准确度,使得本仪器可满足实验测量得需求。
2、2 主要规格☆测量得参数:相位(P)、电压(U)、电流(I)☆测试得频率:0～100KHz☆测试得精度:±0、1%☆触发方式:旋钮、按键、触屏。
电池内阻测试的操作方法

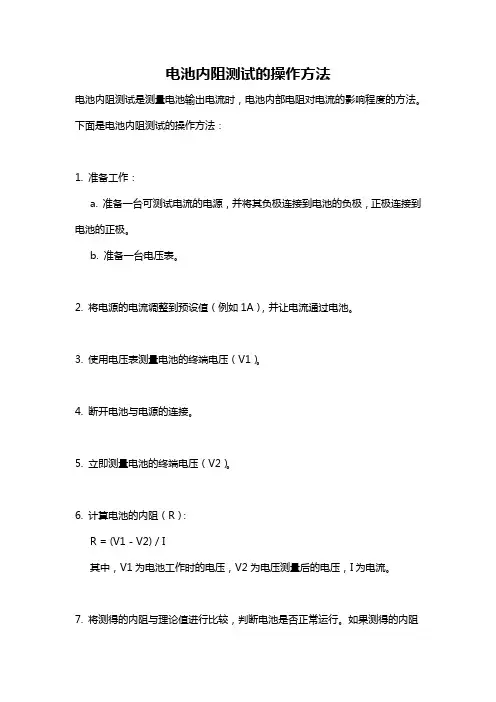

电池内阻测试的操作方法
电池内阻测试是测量电池输出电流时，电池内部电阻对电流的影响程度的方法。
下面是电池内阻测试的操作方法：
1. 准备工作：
a. 准备一台可测试电流的电源，并将其负极连接到电池的负极，正极连接到电池的正极。
b. 准备一台电压表。
2. 将电源的电流调整到预设值（例如1A），并让电流通过电池。
3. 使用电压表测量电池的终端电压（V1）。
4. 断开电池与电源的连接。
5. 立即测量电池的终端电压（V2）。
6. 计算电池的内阻（R）：
R = (V1 - V2) / I
其中，V1为电池工作时的电压，V2为电压测量后的电压，I为电流。
7. 将测得的内阻与理论值进行比较，判断电池是否正常运行。
如果测得的内阻
较大，可能表示电池寿命已经较短或出现其他问题。
需要注意的是，电池内阻测试可能会导致电池产生热量，因此在进行测试时需要注意安全。
此外，电池内阻测试的结果可能受到电池的状态和温度等因素的影响，因此在进行测试时，最好使用相同品牌和型号的电池，并在相同的环境温度下进行测试。

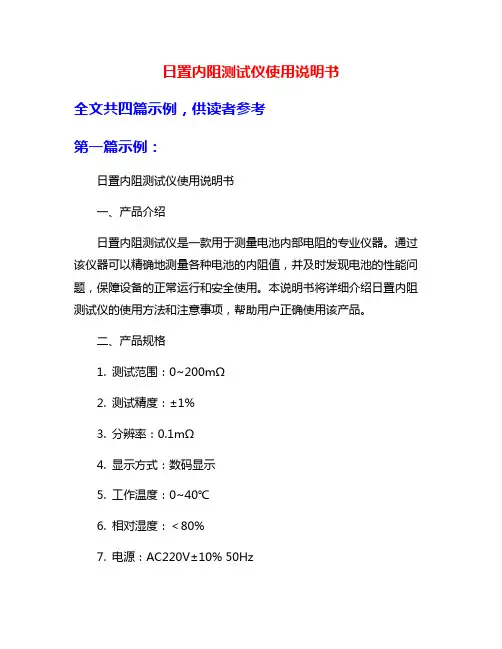

日置内阻测试仪使用说明书
日置内阻测试仪使用说明书全文共四篇示例，供读者参考第一篇示例：日置内阻测试仪使用说明书一、产品介绍日置内阻测试仪是一款用于测量电池内部电阻的专业仪器。
通过该仪器可以精确地测量各种电池的内阻值，并及时发现电池的性能问题，保障设备的正常运行和安全使用。
本说明书将详细介绍日置内阻测试仪的使用方法和注意事项，帮助用户正确使用该产品。
二、产品规格1. 测试范围：0~200mΩ2. 测试精度：±1%3. 分辨率：0.1mΩ4. 显示方式：数码显示5. 工作温度：0~40℃6. 相对湿度：＜80%7. 电源：AC220V±10% 50Hz8. 外形尺寸：320mm×240mm×140mm9. 重量：约5kg三、使用方法1. 准备工作：将日置内阻测试仪放置在水平、通风良好的地方，并接通交流电源。
2. 连接电池：使用测试夹将待测电池的正负极分别连接至测试仪的对应端口，并确保连接牢固。
3. 开机测试：按下电源开关，等待仪器自检完成后，显示屏将显示当前电池的内阻数值。
4. 结果分析：根据显示屏上的内阻数值，可以判断电池的性能状态，如果内阻值超出正常范围，说明电池可能存在问题，需要及时更换或维修。
5. 关机操作：测试完成后，按下电源开关，断开电池连接，将测试仪放置在安全地方。
四、注意事项1. 使用过程中要避免将内阻测试仪受到严重撞击或挤压，以免损坏设备。
2. 在进行电池内阻测试时，应按照正负极连接至对应端口，避免连接错误导致读数不准确或损坏测试仪。
3. 在测量电池内阻时，应选择合适的测试范围，以确保测量结果准确可靠。
4. 高温、潮湿环境可能影响内阻测试仪的正常工作，应避免将设备暴露在此类环境中。
5. 长时间不使用内阻测试仪时，应将设备存放在干燥通风的环境中，避免产生潮气影响设备性能。
五、维护保养1. 定期清洁：使用软布擦拭内阻测试仪的表面，避免灰尘和污垢进入设备内部影响正常使用。
HK3560 精密电池内阻测试仪 使用说明书
当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与和普电子科技销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电击。
●电源线、电源开关或电源插座损坏。
●杂质或液体流入仪器。
为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，和普电子科技将不承担任何责任。
仪器接地为防止电击危险，请连接好电源地线不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
声明：和普泰克电子科技标志和文字是和普电子科技有限公司已经申请或正在使用的商标。
Operation Manual简体中文版Simplified ChineseDec, 2009第一版Rev1.0.0 和普泰克电子科技有限公司©2009 Hope Technologies.，Ltd有限担保和责任范围和普泰克电子科技有限公司保证您购买的每一台HK3560精密电池内阻测试仪在质量和计量上都是完全合格的。
此项保证不包括保险丝。
和普承诺其生产仪器的主机及附件，在产品保修期内无任何材料和工艺缺陷等产品质量问题，在保修期内，若产品被证明有缺陷，和普将为用户免费维修或更换。
YTC5912智能蓄电池内阻测试仪用户操作手册说明书
YTC5912智能蓄电池内阻测试仪用户操作手册目录一、概述 (3)1.1测试仪结构图 (3)1.2特点 (3)1.3技术参数 (3)二、操作说明 (4)2.1测试提示 (4)2.1.1目视检查 (4)2.1.2键盘说明 (4)2.2 测试容量 (4)三、功能操作 (5)3.1电池测试 (5)3.1.1单节测量 (5)3.1.2成组测量 (6)3.2示波器 (7)3.3数据管理 (7)3.3.1数据查询 (7)3.3.2转存U盘 (8)3.3.3数据删除 (9)3.4系统管理 (9)3.4.1时钟设置 (10)3.4.2系统参数 (10)3.4.3计量校正 (11)3.4.4更新程序 (11)附录 (12)一、概述1.1测试仪结构图1.2特点●该测试仪是一种手持式测试仪，可执行的功能有：单节测量、成组测量、数据管理、系统管理。
●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示术语使用以下定义或缩写：Temp 温度（Temperature）1.3技术参数项目技术参数测量范围内阻：0.00mΩ-100mΩ电压：0.000v--16.00v 最小测量分辨率内阻：0.01mΩ电压：1mV测量精度内阻：±2.0%rdg±6dgt 电压：±0.2%rdg±6dgt供电电源高性能锂电池，直流16.8V1A适配器功率消耗连续工作不小于8小时存储容量5200节重量 1.3Kg通讯接口USB接口尺寸278 x 152 x 85 mm显示器128 x 64 点阵图形LCD二、操作说明2.1测试提示●使用测试仪进行测试时，应观察所有设备制造商的注意事项和警告。
●测试前应仔细检查所有测试引线的连接。
●确认加载/感应夹均连接在电池的接线柱上。
●确认正极和负极夹均正确连接在电池的接线柱上。
●如果极性接反，测试仪将显示：“极性接反，检查连接”。
●电池夹必须与电池连接牢固。
日置内阻仪使用说明书
日置内阻仪使用说明书
日置内阻仪是一种用于测量电池内阻的仪器。
以下是日置内阻仪的使用说明书：
1. 打开电源：按下仪器上的电源按钮，打开仪器电源。
2. 连接电池：将电池的正负极分别连接到仪器的正负极接线柱上。
3. 校准仪器：在仪器上按下“校准”按钮，进行校准。
4. 测量内阻：在仪器上按下“测量”按钮，进行内阻测量。
测量结果将显示在仪器屏幕上。
5. 关闭电源：使用完毕后，按下仪器上的电源按钮，关闭仪器电源。
注意事项：
1. 在使用前请仔细阅读使用说明书，并确保按照说明操作仪器。
2. 请勿在仪器上使用不合适的电池或接线，以免造成仪器损坏或测量结果不准确。
3. 在使用过程中，请勿将仪器暴露在潮湿或高温环境中，以免造成仪器损坏或测量结果不准确。
4. 在使用过程中，请勿将仪器放在儿童接触不到的地方，以免造成仪器损坏或测量结果不准确。
OBT-6620内阻测试仪说明书
目录第一章蓄电池内阻测试仪简介 (3)1. 说明 (3)2. 夕卜观示意图 (3)2.1包装和附件 (3)2.2主机部件 (3)3. 主要功能特点 (4)4. 技术指标.......................................................... ..5第二章内阻测试说明.. (6)第三章使用方法 (7)1. 准备 (7)2. 目视检查 (7)3. 注意事项 (7)4. 测试 (8)4.1主菜单 (8)4.2单节电池测量 (9)4.3整组电池测量 (10)4.4连接电阻测量 (12)4.5电压表温度计 (12)5. 测试数据管理 (13)5.1整组数据查询 (13)5.2整组数据分析 (13)5.3单节数据查询 (14)5.4数据写入U盘 (15)5.5删除单节数据 (15)5.6删除整组数据 (15)6. 仪表系统管理 (16)第1页共20页6.1整组参数设置 (16)6.2电池参数定义 (17)6.3仪表校零 (18)6.4设置时钟 (18)6.5选择语言 (18)6.6辅助参数 (19)第2页共20页第一章蓄电池内阻测试仪简介1. 说明本手册为基本OBT-6620便携式蓄电池内阻测试仪的使用指南，请在操作使用测试仪前仔细阅读本手册。
本仪器仅适用于对各种电池单体进行测试。
2. 外观示意图2.1包装和附件2.1.1 手提箱1个；2.1.2 测试仪主机1台；2.1.3 测试线（含测试钳）1条；2.1.4 温度探头1个（仅在T中提供）2.1.5 充电器1个；2.1.6 U 盘1 个;2.1.7 光盘1张；2.1.8 测试仪用户手册1本；2.1.9 测试仪数据管理系统用户手册1本;2.1.10合格证1张；2.1.11装箱单1张.2.2主机部件2.2.1USB 接口:用来通过U盘上传测试数据和下载参数2.2.2测试接口:连接测试夹具（DC MAX 20v接入）；2.2.3充电接口:连接充电器；2.2.4LCD 192*64 显示屏；2.2.5键盘：共18个按键。
内阻测试操作说明书
FCID-2200燃料电池内阻在线测试仪操作说明书CANRS232USB2.0武汉理工大学自动化学院407实验室Lab407 Automation Department of Wuhan University of T echnology_______________________________________________________________________________________________________测试频率:1Hz –100kHz测试频率输出准确度：0.1%测试信号输出幅值：0.1Arms -15Arms测试信号输出精度：0.1%测试参数:R、X、|Z|、θ测试精度: 0.1%自动测试/手动测试1 安装使用须知感谢您使用本产品，使用之前请自习阅读本章，您将会了解到以下内容：▽电源要求▽操作环境▽清洗1.1 电源要求燃料电池内阻在线测试仪的正常工作所需电源条件如下：☆电压：220VAC☆频率：50Hz◆注意：为防止击穿，请接好电源地线。
1.2 操作环境燃料电池内阻在线测试仪只需在室温下操作即可。
1.3 清洗为了防止电击危险，在清洁前请将电源线拔下。
请使用干净布蘸少许清水进行外壳和面板的清洗。
◆注意：不可清洁仪器内部。
2 概述通过本章，您将了解到以下内容：▽引言▽主要规格▽主要功能▽测试原理2.1 引言燃料电池内阻在线测试仪通过对燃料电池堆输入指定的激励源频率和幅值大小，然后通过对电池的电压的幅值、相位、频率和电流的大小进行数据采集，分析和计算从而得出燃料电池的内阻的大小。
仪器可以选择的激励源的频率范围为0～100KHz，每次可实时采集的数据最多可达到40组，可同时采集相位（P）、电压（U）、电流（I）的值，可达到0.1%的准确度，使得本仪器可满足实验测量的需求。
2.2 主要规格☆测量的参数：相位（P）、电压（U）、电流（I）☆测试的频率：0～100KHz☆测试的精度：±0.1%☆触发方式：旋钮、按键、触屏。
ER-1内阻仪操作书
ER-1内阻仪操作书测试仪有两行按键,第一行从左到右是k1 k2 k3, 第二行是k4按键1. 按键k1是开机按键，k1凹陷，防止误开机。
长按K1就是关机选择，长按以后，k3关机，k2返回测量界面显示内容如图, 图中的大字体的15.35mR是内阻值,下面的0.000V是被测试电压. 他们的右边是内阻,电压量程上面的红色小字,左边的31BK表示背光强度,256S表示自动关机秒数.右边的4.10V表示内置电池电压,如果插上micro usb, 会有USB红字,表示充电.2 开机以后，短按k1是锁定按键，屏幕上面会有锁的图标，测量结果被锁定，不再变化。
再按k1，不再锁定。
按k3是菜单选择，先不用管,万一按了,k2 k4是上下菜单选择,选择内阻测量条目,按k1键返回开机界面按k2是改变内阻量程，会在20毫欧，200mr，2r ，20r，200r来回切换。
有锁的图标显示，量程固定，否则自动量程。
按k4是改变电压量程，会在2v，20v，30v来回切换。
有锁的图标显示，量程固定，否则自动量程。
3. 不要进入校准界面，万一进入了，按k3可以改变光标位置，光标不在Y的时候，按k1就不会保存数据，这样就不会使得测量结果混乱。
4.内部电池电压低于3.6v ,就需要用mirco usb线(安卓充电线)充电.恢复校准参数1.开机以后,按k3键进入菜单选择2.按k2 k4可以上下移动菜单,让箭头对准恢复校准,按k1进入restore 界面3.Restore界面有N Y 字母,按k3 ,就是恢复校准参数. 按k2是不恢复.按了k2或者k3返回内阻测量界面.内阻仪内阻校准1.开机以后,按菜单键进入菜单选择2.按R V键可以上下移动菜单,选中内阻校准,按开机键进入密码界面3.密码界面有三位数字,和Y字母.按菜单键可以移动光标位置，RV键可以改变光标所在位置的数值。
让三位数字是102，然后让光标在Y的位置上，同时满足然后按下开机键才能进入校准界面。
(821)保护板内阻检测指导书
序
次
变Байду номын сангаас
更
内
容
变更符号
变更日期
变更者(经授权)
发行编号：WI-IQC-06/01 修订状态： 生效日期： 使 设备名称 江城保护板测试仪 用 设 设备型号 LT-100 备 A
保护板内阻检测指导书
制 审 批
作： 核： 准： 事 项
设备编号
检
测
方
法
及
注
意
1) 保护板内阻分为充电过程和放电过程两种情况。 注：由于两种内阻要求一致，而充电时内阻比放电时内阻一 般要大，因此只需检测充电时内阻就可进行判断。 2) 充电内阻测试原理图如左图示。
文 件 名 称 文 件 编 号 实 施 日 期 作业步骤：
保护板内阻检测指导书
版 受 页 控
别 号 次
A 1/1 电路原理图：
制 审 批
订 核 准
1) 准备好所需器具，放于工作台上，并将直流电源接上220V电源； 2) 将直流电源调至4V，其中一万用表（电压表）调至200mv档，另 一万用表（电流表）调至20A档； 3) 然后按照电路原理图对保护板的 B+、B-、P+、P-端进行连接； 4) 分别记录电流表与电压表的读数I0、V0； 5) 用计算器计算出保护板内阻值R0=V0/I0，并进行记录。
PP+ 保 B+
4V
护 板 BA
10 Ω
限流电阻
V
注 意 事 项 变 更 履 历
1)万用表选作为电压表或电流表时，应按照插孔处的标识进行连接； 2)作为电压表的万用表连入线路后一定要求充分接触保护板上的P-、B-； 3)计算出来的内阻值只需保留两位小数。
3555内阻测试仪操作指引
1.0目的和范围为使用者提供正确的计量器具操作和使用方法,以确保计量器具精确度、稳定性和延长其使用寿命,保证产品质量及测量结果的信赖度. 适用于本公司使用的3555内阻测试仪。
1.1变更记录变更日期 版本 变更内容2005-12-1300/00新版发行1.3相关文件和资料<<监视和测量装置的控制程序>> QMS-00182.0职责品质部有指导使用者正确操作及保养计量器具方法之职责 各计量器具使用者负责计量器具的日常检查和维护保养3.0程序 3.1使用方法3.1.1插上电源插头，将面板POWER 电源开关打开，预热5分钟，作正常测试。
3.1.2 按工艺要求选择好相应的电压档和电阻档，按键等参数。
3.1.3 用按键选择好相应的数值，其数值可显示在表头上，测量时应先打开COMP 按键。
3.1.4 切换旋钮的确认旋钮的·记号请置于TRACK 位置上，切换旋钮的操作方法：PEAK 向TRACK 的切换，将旋钮轻轻的往下压后同时往左方向转动；TRACK 向PEAK 的切换，将旋钮往右方向转动，此时旋钮不需要往下压；测试完成后切换用的旋钮的·记号请置于PEAK 位置上，如果放在TRACK 位置，会缩短内部归零弹片使用寿命。
3.1.5 刻度板调整请确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度调整环归零。
3.2 测试将推拉力计安装于自制机台上使用，使推拉力计与被测物成一条直线时再执行测试并读取数值。
3.3注意事项3.3.1 请勿施加超过推拉力计最大测试范围之负荷，以免造成破损及故障。
3.3.2 避免将推拉力计保管于低温或高温环境下。
4.0质量记录 (N.A.)5.0附件(N.A.)。
蓄电池内阻测试仪操作指导
蓄电池内阻测试仪操作指导电池内阻测试仪操作指导操作指导仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。
点击屏幕，进入仪表主菜单如下列图：2-1 仪表主菜单界面字母〞U〞表示仪表当前有正确插接U盘；点击左上角的图标，可将仪表当前屏幕保存到U盘。
1〕单节电池测量点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量〞按钮即可进行测量。
2-2 单节电池测量输入界面2〕成组电池测量成组电池测量界面如下，其测量操作方法同单节电池测量。
输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量〞按钮即可进行测量。
2-3 成组电池测量输入界面双击主界面“示波器〞菜单项进入示波器功能界面，如下列图。
示波器功能可进行简单的电压测量。
2-4 示波器双击主界面“数据管理〞菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行翻开回放、转存U盘、删除等操作，同时还可以格式化数据记录。
2-5 数据管理界面1〕系统管理界面如下，包括时间设置、参数校准、、系统更新、语言选择、版本信息等功能2-6 系统管理菜单页面2〕时间设置进入“系统管理〞菜单→双击“时间设置〞菜单，弹出“日期和时间〞对话窗，输入年、月、日、时、分、秒后，按“确定〞即可。
2-7 时间设置菜单页面3〕参数校准双击“系统管理〞菜单→双击“参数校准〞菜单，显示输入密码窗口〔密码88888888〕，输入密码正确后，自动进入“参数校准〞功能菜单界面。
2-8 参数校准菜单界面双击“系统管理〞菜单→双击“参数校准〞菜单→双击“零点校准〞菜单项，进入零点校准功能，界面如下：2-9 零点校准界面 2-10 零点校准完成界面点击“校准〞按钮，界面显示“正在校准…〞即进入零点校准环节，校准完成后显示“校准完成！〞，如图2-11所示，此时已进行一次零点校准。
点击“校准〞按钮将会进行新的一次校准过程。
双击“系统管理〞菜单→双击“参数校准〞菜单→双击“电压校准〞菜单项进电压校准功能，包括四个通道的电压校准，每个通道进行两个测量点的校准，界面如下：2-11电压校准界面每个通道进行两个测量点的校准，如上图2-13所示。
电池内阻测试仪的使用方法
电池内阻测试仪的使用方法电池内阻测试仪的使用方法电池内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器。
该仪表通过在线测试，能显示并记录单节或多组电池的电压、内阻、容量等重要参数，精确有效地挑出落后电池，并可与计算机及专用电池数据管理软件产生测试报告，跟踪电池的衰变趋势，并提供维护建议。
适用与通讯基站、变电站、UPS的蓄电池的维护检验。
用于蓄电池验收、蓄电池配组和常规检验。
蓄电池内阻测试仪为我们检测蓄电池提供了许多的便利，那我们要如何使用它呢？一、单节测量测量单节电池的状态，包括电压、内阻、电池容量。
测量数据顺序存储，可查询。
说明：进行任何测试前，先阅读“测试提示”和“目视检查”部分。
1、按［电源］开关打开蓄电池内阻测试仪。
说明：打开测试仪后，可根据需要打开/关闭LCD背光。
2、将电池夹连接到电池上，注意极性。
3、按确认键进入主菜单。
4、按数字键1选择［1.单节测量］。
5、输入存储序号，如不输入，序号较前一次自动增加。
按［确认］键。
6、按［←］［→］键选择电池类型后（按［↑］和［↓］键可以根据电压等级来跳选电池类型）），按［确认］键进行测试。
说明：如果连接错误，电压将显示负值。
出现紧急情况时，立即拆除电池引线停止测试；非紧急情况下可按［电源］开关关闭主机。
7、测试仪显示测试结果。
8、按［确认］键，测试仪保存测量数据，并开始下一个测量。
或者按［返回］键，不保存测试结果。
二、成组测量1、成组参数增加站点（1）按［电源］开关打开测试仪。
说明：打开测试仪后，可根据需要打开/关闭LCD背光。
（2）按数字键1选择［1. 成组参数］。
（3）按数字键2选择［2.成组测量］。
说明：共有两种设置方式，手动设置和微机设置。
手动设置是在仪表上输入各项参数，微机设置需要计算机管理软件配合，将在计算机里设置好的参数表传到仪表。
进入手工设置时，原来设置的所有参数将被清除，所以，如果进入而不设置，在成组测试时，将提示“清先设置系统参数表”。
锂电池检测内阻电压作业指导书
锂电池检测内阻电压作业指导书（包装）
操作步骤：
一•作业前的准备：
1 •清洁工作台面，戴好手套。
2•检查测试仪是否正常，如有问题，通知工程部计量校正后，方能使用。
3 •准备好需测试的已抛光完毕的电池。
4 •准备好物料盒、标签纸和笔。
二•作业过程：
1 •将内阻测试仪放在自己的正前方，打开电源，指示灯亮，按工艺要求调机。
2 •右手拿一把电池（电池盖帽朝左），放在测试台具上，右手用力将最下面的一只电池盖帽顶在夹具上
眼睛看着显示屏上显示的电压和内阻。
合格的电池右手拿起放入左手，不合格的电池放在前面内阻仪上并标识清楚。
3 •将内阻、电压符合质量要求的电池盖帽朝上整齐放在塑料物料盒中，不合格的电池分
清高内阻和低电压，分别放在红色塑料物料盒中。
标识清楚电池型号、容量、批号，下转贴面垫工序。
4•作业完毕，做好“ 5S”。
注意事项：
1 •测试台具脏会造成测量数据出现误差，所以要时刻保持其干净。
2 •合格电池与不合格电池分开放置，标识清楚。
3•内阻仪应经常用标准电阻校对。
精密电池内阻测试仪作业标准书
精密电池内阻测试仪
作业标准书
接收部门
版 本 号 A0 修 订 号
编 号
XXX-WI-RD-10
NO. 作业程序
简图·要点·程序
1 目 的 指导现场员工安全规范作业。
2 适用范围 适用于测量扣式电池内阻电压指导作业。
3 规 定 经培训的员工可进行操作和点检，其他人员禁止操作。
4 作 业 作业流程
序号
项目
图示
作业事项
1
仪器预热
1、按下面板左下方电源开关，启动仪器
2、仪器预热至少15分钟
2 清零校准
按图示方法夹好测试夹，按“清零”键后再按“确定”键进行清零
3
开始测试
红色夹接电池正极，黑色夹接电池负极，
面板显示电压及内阻值，待数值基本稳定后读取数值
4 结束测试
测试完成后，取下电池，按下左下方电源开关关闭仪器
2 1 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FCID-2200燃料电池内阻在线测试仪操作说明书CANRS232USB2.0武汉理工大学自动化学院407实验室Lab407 Automation Department of Wuhan University of Technology_______________________________________________________________________________________________________ 测试频率:1Hz –100kHz测试频率输出准确度：0.1%测试信号输出幅值：0.1Arms -15Arms测试信号输出精度：0.1%测试参数:R、X、|Z|、θ测试精度: 0.1%自动测试/手动测试1 安装使用须知感谢您使用本产品，使用之前请自习阅读本章，您将会了解到以下内容：▽电源要求▽操作环境▽清洗1.1 电源要求燃料电池内阻在线测试仪的正常工作所需电源条件如下：☆电压：220VAC☆频率：50Hz◆注意：为防止击穿，请接好电源地线。
1.2 操作环境燃料电池内阻在线测试仪只需在室温下操作即可。
1.3 清洗为了防止电击危险，在清洁前请将电源线拔下。
请使用干净布蘸少许清水进行外壳和面板的清洗。
◆注意：不可清洁仪器内部。
2 概述通过本章，您将了解到以下内容：▽引言▽主要规格▽主要功能▽测试原理2.1 引言燃料电池内阻在线测试仪通过对燃料电池堆输入指定的激励源频率和幅值大小，然后通过对电池的电压的幅值、相位、频率和电流的大小进行数据采集，分析和计算从而得出燃料电池的内阻的大小。
仪器可以选择的激励源的频率范围为0～100KHz，每次可实时采集的数据最多可达到40组，可同时采集相位（P）、电压（U）、电流（I）的值，可达到0.1%的准确度，使得本仪器可满足实验测量的需求。
2.2 主要规格☆测量的参数：相位（P）、电压（U）、电流（I）☆测试的频率：0～100KHz☆测试的精度：±0.1%☆触发方式：旋钮、按键、触屏。
☆数据的通信方式：RS485、USB2.0（见附录通讯协议V3.6）。
2.3 主要功能☆显示：蓝色液晶背景的OCMJ15X20D（320x240点阵）。
◇显示设定频率参数（FRE）、设定电流参数（CUR）。
◇显示测量参数即电堆电压（VOL）和电堆电流（CUR）。
◇显示测量参数每片燃料电池的电压（U）、电流（I）值，通过柱形图表现。
☆设定功能：在设定参数的界面中用户可自行设定激励源的相关模式或参数。
◇自动（AUTO）或者手动（MANUAL）。
◇采样燃料电池的片数（PCS）。
◇设定电流（CUR）◇起始频率（Start Frequency）、步进频率（Step Frequency）、截止频率（Stop Frequency）。
☆接口功能：◇USB接口：进行USB的串行通信，将单片机测的实时数据送到上位机。
◇RS485、RS232以及RS232C：进行串口通信，也是将单片机测的实时数据送到上位机。
2.4 测试原理☆内阻测试仪的原理图如下图所示：☆其测试原理为通过对交流信号源频率和电流幅值的设定，使其通过隔直电容将信号中直流的部分滤去，并通过燃料电池堆，然后通过数据采集系统，即对燃料电池堆的电压和电流进行波形的采集，并与交流激励源设定的激励信号进行相位上的对比，因为此处燃料电池堆除了具有电阻特性外，还具有电容的特性，因此通过燃料电池堆后的电压的相位会与先前发生变化，通过数据采集将采集到的相位和先前的电压相位送到上位机，通过公式的计算可得到燃料电池的内阻阻值的大小。
☆电流互感器的主要是与继电器装置相配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电电路的安全，在此就是保护燃料电池堆电路的安全。
3 开始通过本章您将了解到以下内容：▽认识前面板——包括按键的功能▽后面板——包括电源接口等信息▽液晶显示信息——介绍各个显示模块信息的意义▽开始测试——包括如何进行量程设置，显示数据的方式、和负载、内阻测试仪的接线等3.1 前板的介绍☆显示屏蓝色液晶背景的OCMJ15X20D（320x240点阵）。
☆按键MENU可在测试界面（TEST MENU）和设定界面（SET MENU）之间进行切换。
☆按键DISPLAY可显示各个模块CAN通信的正常或异常情况。
☆按键MEASURE可实现自动模式（AUTO）和手动模式（MANUAL）的切换。
☆按键UTILITY在手动模式（MANUAL）下进行实时的调整和参数设定。
☆按键OUTPUT使激励源按设定好的频率和电流进行输出。
☆旋钮AMP在手动模式（MANUAL）下进行实时电流的调整。
☆旋钮FRE/FNC旋钮开关可进行位操作的选择、测试和设定对象的选择。
☆按键ENTRE选择并运行当前的功能，当设定完毕后，在SET MENU界面下按下ENTER 键则退回主界面☆按键CANCEL取消并返回上一级功能单元。
☆接口EXT SIGNAL IN该接口用于外部信号源的输入功能，只有使用外部信号源时才使用该接口。
3.2 后板的介绍☆OUTPUT强电输出开关。
☆AC INPUT交流电源输入开关，给内阻测试仪供电。
☆FUSE保险丝。
☆Fuel Cell DC+/DC-该接口接上燃料电池堆的正负极。
☆LOAD+/-该接口接负载的正负极。
☆SAMPLE 1-5/6-10数据接口端。
☆POWER OUT电源提供端口。
☆USB RS485 / 232进行数据通信的USB接口。
3.3液晶显示信息☆开机后系统会进入测试界面（TEST MENU），测试界面如下图所示：◇ERR标志会闪烁。
◇RUN标志并闪烁。
◇通信标志位，表示正在采集相应的数据。
◇10，当在（SET MENU）设定界面改变采集片数时，此处数字也会跟随改变。
◇MAUL，自动模式时为AUTO。
◇STP，表示激励源正在输出设定的频率和电流的交流信号。
◇可实时设定激励源输出的频率，并通过AMP旋钮设定电流值的大小。
◇USB/RS485接口方式在进行数据的通信，可进行相互模式切换。
◇◇10组数据被采集时，选择NEXT键可从屏幕左下方的柱形图中看到11-20、21-30、31-40的数据值。
◇PREM可查看电压（U）、电流（I）、相位（P）的值的大小。
◇◇1000mA）表示当前设置的激励信号的电流大小。
◇◇测试的电堆的电流。
◇状数据表示当前测试的每片燃料电池的实时数据，触屏触发PREM按键可查看每片燃料电池的（U）、电流（I）、相位（P）的数据。
☆开机后系统会进入测试界面，在按下MENU按键会进入设定（SET MENU）界面，设定界面如下图所示：3.4开始测试3.4.1 测试端的连接☆在使用之前应按照以下方法进行燃料电池电堆和负载的接线，以保证测试仪安全的工作。
☆图中虚线表示在仪器内部DC+端和LOAD+之间是由一个电流互感器连接的，与此类似，DC-口和LOAD-端口也是相连的。
3.4.2 模式的选择☆模式的选择有2种方式，可在设定界面（SET MENU）和（TEST MENU）测试界面下生成。
☆在设定界面（SET MENU）中使用旋钮开关的（FNC）方向选定模式M/A一栏菜单，如下图所示：◇然后按下ENTRE键就进入选择模式，然后再次转动旋钮开关（FRE/FNC）可实现自动和手动模式的切换，最后选择“确定”按键后使用ENTRE按下，或者直接使用触屏功能点击“确定”按键即可。
切换后如下图所示：☆在测试界面（TEST MENU）中使用MEASURE按钮可直接实现自动和手动模式的切换。
3.4.3激励信号电流的设定☆电流的设定也有2种方式，可在设定界面（SET MENU）中设定以及在（TEST MENU）测试界面中以在线调整的方式实现。
☆在设定界面中选定“电流设定”选项，按下ENTRE进入界面后如下图所示：◇进入该界面后，进入位选定模式，在低位会有小光标闪烁，转动旋钮开关（FRE/FNC）可实现光标的移动，若选定好改变的数位，再次按下ENTRE进入位操作模式，转动旋钮开关（FRE/FNC）可实现数字的加减，或者直接点击屏幕上的“增加”和“减少”来通过触屏来修改参数。
确定后只需再次按下ENTRE键就可退回设定主界面（SET MENU）。
最后选定“确定”按键，则表示设定好相关参数，并退回到测试界面（TEST MENU）◇在选定好某一位值的大小后，按下CANCEL可由位操作模式退回到位选定模式，与此类似，若在为选定模式中继续按下CANCEL则退回设定界面主菜单模式（SET MENU）功能选择区。
☆此外还可以在测试界面（TEST MENU）中利用在线调整来实时设定输出电流大小，不过一定要在手动模式（MANUAL）下才能实现。
◇利用MEASURE按键将模式设定为手动后，按下UTILITY键后，旋转旋钮AMP则可调整输出电流的大小，当设定完毕后，再次按下UTILITY后完成设置，最后按下OUTPUT键完成设定信号的输出。
◇在触屏触发方式中，按下屏幕上的ON/LN按键，也可进入在线调整方式，当设定好后，再次点击ON/LN按键完成设定。
3.4.4 激励信号频率的设定☆频率的设定也有2种方式，可在设定界面（SET MENU）中设定起始、步进、截止频率的大小，在（TEST MENU）测试界面中则以在线调整的方式调整频率的输出大小。
☆进入设定界面（SET MENU）后，转动旋钮开关（FRE/FNC）或者直接触屏选择“起始频率”，进入其实频率的设置，如下图所示：◇此设置与设定电流的步骤相似，进入该界面后，进入位选定模式，在低位会有小光标闪烁，转动旋钮开关（FRE/FNC）可实现光标的移动，若选定好改变的数位，再次按下ENTRE进入位操作模式，转动旋钮开关（FRE/FNC）可实现数字的加减，或者直接点击屏幕上的“增加”和“减少”来通过触屏来修改参数。
确定后只需再次按下ENTRE 键就可退回设定主界面（SET MENU），然后选择其他功能项进行设定。
最后选定“确定”按键，则表示设定好相关参数，并退回到测试界面（TEST MENU）在选定好某一位值的大小后，按下CANCEL可由位操作模式退回到位选定模式，与此类似，若在为选定模式中继续按下CANCEL则退回设定界面主菜单模式（SET MENU）功能选择区。
☆步进频率和截止频率的设置也是相同的，进入界面后按以上的步骤进行设定。
界面如下图所示：☆在测试界面（TEST MENU）中利用在线调整来实时设定输出电流大小，也必须要在手动模式（MANUAL）下才能实现。
利用MEASURE按键将模式设定为手动后，按下UTILITY 键后，转动旋钮开关（FRE/FNC）可实现选定位数字的加减，按下ENTRE键后再次转动旋钮开关（FRE/FNC）可实现位的选择，从而设定频率的大小。
