晶体管共射极单管放大器实验报告一、实验目的:1.掌握晶体管共射极单管放大器的工作原理;2.通过实验验证晶体管共射极单管放大器的放大特性。

二、实验仪器与器件:1.功能发生器;2.直流稳压电源;3.2N3904NPN型晶体管;4.脉冲发生电路;5.负载电阻;6.示波器等。

三、实验原理:四、实验步骤与过程:1.搭建晶体管共射极单管放大器电路,根据实验原理连接好各个器件与仪器;2.将直流稳压电源的正极接入收集端,负极接入基极,并合理调节稳压电源的电压和电流;3.通过功能发生器向基极注入正弦信号,调节发生器频率和幅值;4.同时连接示波器,观察输入信号与输出信号的波形;5.改变输入信号的频率和幅值,记录输出信号的变化;6.对比输入信号与输出信号,确定放大倍数。

五、实验数据记录与分析:1.在不同频率下,记录输入信号与输出信号的幅值,并计算放大倍数;2.提取数据,绘制频率与放大倍数的关系曲线;3.分析曲线特点,讨论晶体管放大器的工作频率范围;4.对比不同输入信号幅值下的输出信号,分析并解释放大器的失真情况。

六、实验结果与结论:1.经过实验数据的分析和计算,可以得出晶体管共射极单管放大器在一定频率范围内具有较好的放大效果;2.放大倍数随频率的增加而下降,且存在失真现象;3.实验结果与理论相符,验证了晶体管共射极单管放大器的放大特性。

七、实验心得与体会:通过本次实验,我深入了解了晶体管共射极单管放大器的工作原理和特性,并且掌握了实验操作技巧。

实验中遇到了一些问题,如输出信号失真、调节电源电压等,但通过耐心地调试和思考,最终取得了满意的实验结果。

通过这次实验,我不仅提高了对电路放大器的理解,还锻炼了实验操作和数据分析能力。

晶体管共射极单管放大电路实验报告

晶体管共射极单管放大电路实验报告

晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。

2、学习静态工作点的调试方法,研究静态工作点对放大器性能的影响。

3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。

4、观察放大器输出波形的失真情况,了解产生失真的原因及消除方法。

二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。

输入信号通过耦合电容加到晶体管的基极,经晶体管放大后,从集电极输出,再通过耦合电容加到负载电阻上。

2、静态工作点的设置静态工作点是指在没有输入信号时,晶体管各极的直流电流和电压值。

合适的静态工作点可以保证放大器在输入信号的作用下,输出信号不失真。

静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。

3、放大器的性能指标(1)电压放大倍数:是指输出电压与输入电压的比值,反映了放大器对信号的放大能力。

(2)输入电阻:是指从放大器输入端看进去的等效电阻,反映了放大器从信号源获取信号的能力。

(3)输出电阻:是指从放大器输出端看进去的等效电阻,反映了放大器带负载的能力。

三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图,在实验电路板上正确连接晶体管共射极单管放大电路,注意元件的极性和引脚的连接。

2、静态工作点的调试(1)接通直流稳压电源,调节电源电压至合适值。

(2)用万用表测量晶体管各极的电压,计算静态工作电流。

(3)通过调整基极电阻的阻值,改变静态工作点,观察输出电压的变化,使输出电压不失真。

3、测量电压放大倍数(1)将信号发生器的输出信号接到放大器的输入端,调节信号发生器的频率和幅度,使输入信号为正弦波。

(2)用示波器分别测量输入信号和输出信号的峰峰值,计算电压放大倍数。

4、测量输入电阻(1)在放大器的输入端串联一个已知电阻。

《模拟电子线路实验》实验二 晶体管共射极单管放大器

《模拟电子线路实验》实验二 晶体管共射极单管放大器

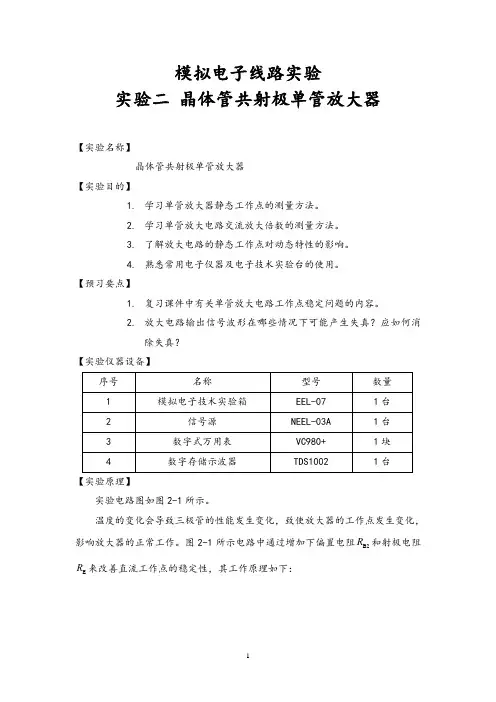

模拟电子线路实验实验二晶体管共射极单管放大器【实验名称】晶体管共射极单管放大器【实验目的】1.学习单管放大器静态工作点的测量方法。

2.学习单管放大电路交流放大倍数的测量方法。

3.了解放大电路的静态工作点对动态特性的影响。

4.熟悉常用电子仪器及电子技术实验台的使用。

【预习要点】1.复习课件中有关单管放大电路工作点稳定问题的内容。

2.放大电路输出信号波形在哪些情况下可能产生失真?应如何消除失真?【实验仪器设备】【实验原理】实验电路图如图2-1所示。

温度的变化会导致三极管的性能发生变化,致使放大器的工作点发生变化,R和射极电阻影响放大器的正常工作。

图2-1所示电路中通过增加下偏置电阻B2R来改善直流工作点的稳定性,其工作原理如下:E图2-1 分压偏置共射极放大电路①利用B1R 和B2R 的分压作用固定基极电压V B 。

当B1R 、B2R 选择适当,满足I B1>> I B 时,有B2B CC B1B2R V V R R =+式中B1R 、B2R 和CC V 都是固定的,不随温度变化,所以基极电位V B 基本上为一定值。

②通过E R 的负反馈作用,限制C I 的改变,使工作点保持稳定。

具体稳定过程如下:CT ︒I电容C 1、C 2有隔直通交的作用,C 1滤除输入信号的直流成份,C 2滤除输出信号的直流成份。

射极电容C E 在静态时稳定工作点;动态时短路R E ,增大放大倍数。

当流过偏置电阻B1R (b1R 和电位器W R 的阻值和)的电流I B1远大于晶体管的基极电流B I (一般5~10倍),基极电压V B 远大于V BE 时,它的静态工作点可用下式估算B1B CC B1B2R V V R R =+B BEC E E=V V I I R ≈- CE CC C C E =(+)V V I R R -当放大器的输入端加交流输入信号i v 后,基极回路便有交流输入b i 产生,经过放大在集电极回路产生β倍的c i ,同时在负载输出o c L 'v i R =,从而实现了电压放大。

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告实验报告:晶体管共射极单管放大器摘要:本实验通过搭建晶体管共射极单管放大器电路,研究其放大特性和工作原理。

通过测量输入输出特性曲线和计算放大倍数,得出合适的工作点、负载电阻和偏置电压,以实现较大的放大倍数和线性放大的目标。

【关键词】晶体管、共射极、放大特性、工作点、负载电阻、偏置电压、放大倍数、线性放大一、引言晶体管是一种重要的电子器件,在电子电路中广泛应用于放大、开关等功能。

共射极单管放大器是一种常见的放大器电路,具有简单、灵活及放大效果较好等特点。

本实验旨在通过搭建共射极单管放大器电路,研究其放大特性和工作原理,并通过实际测量及计算,确定合适的工作参数,实现最佳的放大效果。

二、实验原理共射极单管放大器由晶体管、负载电阻、输入电阻、偏置电阻和耦合电容等组成。

输入信号经耦合电容C1传递到基极,与偏置电阻R1和R2形成偏置电压,控制晶体管的工作状态。

负载电阻RL连接于集电极,输出信号从集电极提取。

三、实验步骤2.给定直流电源VCC和VE,通过调节R1和R2,使得基极电压为合适的偏置电压。

3.连接信号发生器,设置正确的输入信号频率和信号幅度。

4.连接示波器,分别测量输入和输出信号波形,并记录幅度。

5.逐步调节负载电阻RL,测量不同负载情况下的输出信号波形和幅度。

6.分析实验数据,计算放大倍数。

四、实验结果3. 放大倍数:利用实验数据计算放大倍数Av=Vout/Vin。

五、讨论与总结通过实验搭建晶体管共射极单管放大器电路,并测量了输入输出特性曲线。

根据实验结果,我们可以得出以下结论:1.在合适的工作点和偏置电压下,共射极单管放大器可以实现较大的放大倍数。

当输出信号达到晶体管的饱和区时,放大倍数会有所下降。

2.负载电阻的选择对放大倍数和线性放大效果有较大影响。

较大的负载电阻可以得到较大的放大倍数,但也会降低线性放大效果。

3.输入特性曲线的斜率代表输入电阻,输出特性曲线的斜率代表输出电阻,可以通过斜率计算电阻值。

实验三晶体管共射极单管放大器 (1)

实验三晶体管共射极单管放大器 (1)

实验二晶体管共射极单管放大器预习部分一、实验目的L学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响。

2.掌握放大器主要性能指标及其测试方法。

3.熟悉示波器、函数发生器、交流亳伏表、直流稳压电源及模拟实验箱的使用。

二、实验原理1.静态工作点对放大器性能的影响及调试1)静态工作点当放大电路未加输入信号(为=0)时,在直流电源作用下,晶体管基极和集电极回路的直流电流和电压用/BQ、UBEQ、I CQ、UCEQ表示,它们在晶体管输入和输出特性上各自对应一个点,称为静态工作点。

放大器静态工作点Q的位置对放大器的性能和输出波形有很大影响。

以NPN型三极管为例,如工作点偏高(如图2-2・1中的Ql点),放大器在加入交流信号以后易产生饱和失真, 此时儿的负半周将被削底;如工作点偏低(如图2-2-1中的Qz点)则易产生截止失真,即〃”的正半周被缩顶(一般截止失真不如饱和失真明显这些情况都不符合不失真放大的要求。

所以在选定工作点以后还必须进行动态调试,即在放大器的输入端加入一定的加,检查输出电压〃〃的大小和波形是否满足要求。

如不满足,则应调节静态工作点的位置。

图2-2-1静态工作点不合适产生波形失真最后还要申明电笔上面所说的工作点“偏高”或“偏低”不是绝对的,应该是相对信号的幅度而言,如信号幅度很小,即使工作点较高或较低也不一定会出现失真。

所以确切地说,产生波形失真是信号幅度与静态工作点设置配合不当所致。

若要获得最大的不失真输出电压,静态工作点最好尽量靠近交流负载线的中点,如图2-2-2中的Q点。

图2・2-3共射极单管放大器2)静态工作点的调试和测量方法静态工作点由偏置电路设置。

放大电路常用的偏置电路有固定和分压式偏置电路。

固定偏置电路仅由一个基极电阻构成,要求电阻在兆欧数量级上,Q点易受晶体管参数变化和基极电阻值误差的影响。

图2-2-3所示是分压式偏置的共射极放大电路。

偏置电路由两个千欧数量级的基极电阻RBl和R B2构成,并添加射极电阻,也称射极偏置。

晶体管共射极单管放大器 实验报告(仅供借鉴)

晶体管共射极单管放大器  实验报告(仅供借鉴)

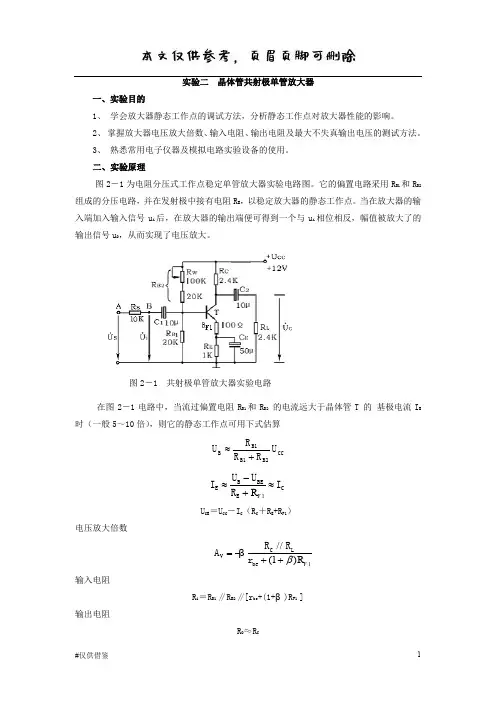

实验二 晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响。

2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2-1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路,并在发射极中接有电阻R E ,以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后,在放大器的输出端便可得到一个与u i 相位相反,幅值被放大了的输出信号u 0,从而实现了电压放大。

在图2-1电路中,当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B时(一般5~10倍),则它的静态工作点可用下式估算CCB2B1B1B U R R R U +≈CE BEB E I R U U I ≈+-≈1F RU CE =U CC -I C (R C +R E +R F1)电压放大倍数1)1(F R // β++-=be LC V r R R βA输入电阻R i =R B1 // R B2 // [ r be +(1+β)R F1 ]输出电阻R O ≈R C图2-1 共射极单管放大器实验电路由于电子器件性能的分散性比较大,因此在设计和制作晶体管放大电路时,离不开测量和调试技术。

在设计前应测量所用元器件的参数,为电路设计提供必要的依据,在完成设计和装配以后,还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器,必定是理论设计与实验调整相结合的产物。

因此,除了学习放大器的理论知识和设计方法外,还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括:放大器静态工作点的测量与调试,消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点,应在输入信号u i =0的情况下进行, 即将放大器输入端与地端短接,然后选用量程合适的直流毫安表和直流电压表,分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。

晶体管共射极单管放大器实验报告10页

晶体管共射极单管放大器实验报告10页

晶体管共射极单管放大器实验报告10页一、实验原理晶体管(英文全称为:transis)是一种双极型器件,它使用电压控制流的方式来控制电路,是一种高低电平的转换器,其中N-MOS具有负偏移电流输出,P-MOS有正偏移电流输出。

而晶体管共射极单管放大器(CE amplifier)是利用晶体管放大输入信号,并且输出放大后的信号,它具有以下几个特点:1.具有高增益:某些应用时,可以获得高达1000倍的增益。

2.具有良好的抗杂散比:它的抗杂散比比其他放大器要好。

3.低成本:CE放大器成本低,是很多电路应用的实用设计。

二、实验准备实验准备包括晶体管共射极单管放大器原理、电路电子元件、实验接线、虚拟示波器、实验电源等:1.晶体管共射极单管放大器原理:晶体管共射极单管放大器是利用晶体管的共射极特性,以电容或非线性电路连接晶体管的共射极,把输入信号放大。

2.电路电子元件:该实验采用的电子元件有晶体管、电阻、电容、变压器等,详见实验设置部分提供的原理图。

3.实验接线:实验接线由晶体管的共射极连接电路的共射极部分,将电路中晶体管的此极和源极和源之间、此极与集电极之间等处可接电容等电子元件。

4.虚拟示波器:实验采用数字示波器,用于监测放大器输出脉冲电平变化,以及便于测量电路中其他因素对放大器性能的影响。

5.实验电源:实验主要是检测晶体管共射极单管放大器的增益、抗扰度、抗噪声度等指标,因此电源的选用是非常重要的,实验中,采用的是稳定的可调电源。

三、实验设置1.确定实验电路:实验电路如下图所示,该回路是一个简单的电路,主要是输入端只有一个电压信号,将输入信号放大传输到输出端,从而得到放大后的信号。

2.确定晶体管型号:实验采用的晶体管型号为:MJE15031。

3.确定实验电路的元件参数:该实验电路中的电容为:C1,用于共射极的电容值为:560uF;用于分压电阻的电阻值为: 10kΩ和4.7kΩ;电源电压为: 12V 。

四、实验结果1.检查输出电压:实验准备完毕后,量出输出端的脉冲电平,结果为7V,较预期值(12V)稍有偏差,约为10%,说明实验设置有较小的偏差。

晶体管共射极单管放大电路实验报告

晶体管共射极单管放大电路实验报告

广州大学学生实验报告
图1
在右图电路中,当流过基极偏置电阻的电流远大于晶体管的基极电流时(一般5~10倍),则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B(R B1、R B2)都会引起静态工作点的变化,如图
的方法来改变静态工作点,如减小R B2,则可使静态工作点提高等。

图3. 电路参数对静态工作点的影响
最后还要说明的是,上面所说的工作点“偏高”或“偏低”不是绝对的,应该是相对信号的幅度而言,如输入信号幅度很小,即使工作点较高或较低也不一定会出现失真。

所以确切地说,产生波形失真是信号幅度与静态工作点设置配合不当所致。

如需满足较大信号幅度的要求,静态工作点最好尽量靠近交流负载线的中点。

图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点,所以测量R两端电压 U R时必须分别测出
U R值。

的值不宜取得过大或过小,以免产生较大的测量误差,通常取R与
应将静态工作点调在交流负载线的中点。

为此在放大器
,用示波器观察
)时,说明静态工作点已调在交流负载线的中点。

然后反复调整输入信号,使波形输出幅度最大,且无明显失真时,用交流毫伏表测出U O(有
理论值中,;而在实际放大倍数中,序号。

晶体管共射极单管放大电路实验报告

晶体管共射极单管放大电路实验报告

广州大学学生实验报告
图1
在右图电路中,当流过基极偏置电阻的电流远大于晶体管的基极电流时(一般5~10倍),则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B(R B1、R B2)都会引起静态工作点的变化,如图
的方法来改变静态工作点,如减小R B2,则可使静态工作点提高等。

图3. 电路参数对静态工作点的影响
最后还要说明的是,上面所说的工作点“偏高”或“偏低”不是绝对的,应该是相对信号的幅度而言,如输入信号幅度很小,即使工作点较高或较低也不一定会出现失真。

所以确切地说,产生波形失真是信号幅度与静态工作点设置配合不当所致。

如需满足较大信号幅度的要求,静态工作点最好尽量靠近交流负载线的中点。

图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点,所以测量R两端电压 U R时必须分别测出
U R值。

的值不宜取得过大或过小,以免产生较大的测量误差,通常取R与
应将静态工作点调在交流负载线的中点。

为此在放大器
,用示波器观察
)时,说明静态工作点已调在交流负载线的中点。

然后反复调整输入信号,使波形输出幅度最大,且无明显失真时,用交流毫伏表测出U O(有
理论值中,;而在实际放大倍数中,序号。

晶体管共射极单管放大电路实验报告

晶体管共射极单管放大电路实验报告

试验 【2 】二 晶体管共射极单管放大器一.试验目标1.学会放大器静态工作点的调式办法和测量办法.2.控制放大器电压放大倍数的测试办法及放大器参数对放大倍数的影响. 3.熟习常用电子仪器及模仿电路试验装备的应用.二.试验道理图2—1为电阻分压式工作点稳固单管放大器试验电路图.偏置电阻R B1.R B2构成分压电路,并在发射极中接有电阻R E ,以稳固放大器的静态工作点.当在放大器的输入端参加输入旌旗灯号后,在放大器的输出端便可得到一个与输入旌旗灯号相位相反.幅值被放大了的输出旌旗灯号,从而实现了电压放大.三.试验装备1、 旌旗灯号产生器2、 双踪示波器3、 交换毫伏表4、 模仿电路试验箱5、 万用表四.试验内容1.测量静态工作点试验电路如图2—1所示,它的静态工作点估算办法为:U B ≈211B B CCB R R U R +⨯图2—1 共射极单管放大器试验电路图I E=E BEB R UU≈IcU CE = U CC-I C(R C+R E)试验中测量放大器的静态工作点,应在输入旌旗灯号为零的情形下进行.1)没通电前,将放大器输入端与地端短接,接好电源线(留意12V电源地位).2)检讨接线无误后,接通电源.3)用万用表的直流10V挡测量U E = 2V阁下,假如误差太大可调节静态工作点(电位器RP).然后测量U B.U C,记入表2—1中.表2—1测量值计算值U B (V)U E(V)U C(V)R B2(KΩ)U BE(V)U CE(V)I C(mA)2.6 2 7.2 60 0.6 5.2 24)关掉落电源,断开开关S,用万用表的欧姆挡(1×1K )测量R B2.将所有测量成果记入表2—1中. 5)依据试验成果可用:I C ≈I E =EER U 或I C =C C CC R U UU BE =U B -U E U CE =U C -U E盘算出放大器的静态工作点. 2.测量电压放大倍数各仪器与放大器之间的衔接图关掉落电源,各电子仪器可按上图衔接,为防止干扰,各仪器的公共端必须连在一路后接在公共接地端上.1)检讨线路无误后,接通电源.从旌旗灯号产生器输出一个频率为1KHz.幅值为10mv (用毫伏表测量u i )的正弦旌旗灯号参加到放大器输入端. 2)用示波器不雅察放大器输出电压的波形,在波形不掉真的前提下用交换毫伏表测量下表中三种情形下的输出电压值,记入表中.表2—23)用双踪示波器不雅察输入和输出波形的相位关系,并描写它们的波形. *4.测量输入电阻和输出电阻 依据界说:输入电阻 S i S ii i i R u u u I u R -==输出电阻 L LO R u u R )(10-=表2—3置R C =2.4K Ω,R L =2.4K Ω,I C =2.0mA,输入f =1KHz,u i =10mV 的正弦旌旗灯号,在输出电压波形不是真的情形下,用交换毫伏表测出u S .u i 和u L 记入表2—3中.断开负载电阻R L ,保持u S 不变,测量输出电压u 0,记入表2—3中.五.试验报告1.列表整顿试验成果,把实测的静态工作点与理论值进行比较.剖析.答:实测的静态工作点与理论值根本一致, 实测U BE =U B -U E =0.6V ,而理论为0.7V,产生误差的原因可能是U B .U E 的值接近,这种接近的两个量相减的间接测量,则合成相对误差就比较大了.2.剖析静态工作点对放大器机能的影响.答:静态工作点是否适合,对放大器的机能和输出波形都有很大影响.如工作点偏高,放大器在参加交换旌旗灯号今后易产生饱和掉真,此时u.的负半周将被削底;如工作点偏低则易产生截止,即u.的正半周被缩顶(一般截止掉真不如饱和掉真显著).这些情形都不相符不掉真放大的请求.所以在选定工作点今后还必须进行为态测试,即在放大器的输入端参加必定的ui,以检讨输出电压u.的大小和波形是否知足请求.如不知足,则应调节静态工作点的地位.3.如何测量R B2阻值?答:测量在线电阻时,要确认被测电路没有并联歧路并且被测电路所有电源已关断及所有电容已完整放电时,才可进行;是以本试验测量R B2时要将开关K断开.测量前先将开关转到电阻X1K档,然后把红.黑表笔短路,调剂“0Ω”调剂器,使指针指在0Ω地位上(万用表测量电阻时不同倍率档的零点不同,每换一档都应从新进行一次调零.),再把红.黑表笔离开去测被测电阻的两头,即可测出被测电阻R B2的阻值.4.总结放大器的参数对电压放大倍数的影响及输入输出波形的相位若何.答:由表2—2的试验成果可知:在静态工作点雷同情形下① R L越大,A V越大;R L越小,A V越小;②R C越大,A V越大;R C越小,A V越小; A V与R L//R C成正比.试验知足be CL V r RR A //β-=公式.③输入u i与输出u o的波形相位相反.。

晶体管单管共射极放大器实验报告

晶体管单管共射极放大器实验报告

晶体管单管共射极放大器实验报告实验报告,晶体管单管共射极放大器。

引言:晶体管单管共射极放大器是一种常见的电子放大器电路,广泛应用于电子设备中。

本实验旨在通过实际搭建电路并测量相关参数,探究共射极放大器的工作原理和特性。

实验目的:1. 理解晶体管共射极放大器的基本工作原理;2. 掌握搭建晶体管单管共射极放大器电路的方法;3. 测量并分析放大器的电压增益、频率响应、输入输出特性等参数。

实验步骤:1. 准备工作,根据电路图搭建晶体管单管共射极放大器电路,确保连接正确无误。

2. 测试电压增益,将输入信号接入放大器的输入端,通过示波器测量输入信号和输出信号的幅值,计算电压增益。

3. 测试频率响应,在输入端输入不同频率的信号,测量输出信号的幅值,绘制频率响应曲线。

4. 测试输入输出特性,改变输入信号的幅值,测量输出信号的幅值,绘制输入输出特性曲线。

5. 记录实验数据并进行分析。

实验结果与讨论:1. 电压增益,根据测量数据计算得到的电压增益为X,说明了放大器对输入信号的放大程度。

2. 频率响应,绘制的频率响应曲线显示了放大器在不同频率下的放大能力,分析曲线的特点和变化趋势。

3. 输入输出特性,绘制的输入输出特性曲线显示了放大器的非线性特性,分析曲线的斜率、饱和区等参数。

实验结论:通过本实验,我们深入了解了晶体管单管共射极放大器的工作原理和特性。

实验结果表明,该放大器具有较高的电压增益和宽广的频率响应范围。

同时,通过分析输入输出特性曲线,我们可以了解到放大器的非线性特性和工作区域。

总结:晶体管单管共射极放大器作为一种常见的电子放大器电路,在电子设备中发挥着重要的作用。

本实验通过实际搭建电路并测量参数,全面探究了该放大器的工作原理和特性。

通过实验数据的分析,我们对放大器的电压增益、频率响应和输入输出特性有了更深入的理解。

参考文献:(列出实验所参考的相关文献)。

附录:(包含实验所用的电路图、测量数据记录表等)。

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告一、实验目的。

本实验旨在通过搭建晶体管共射极单管放大器电路,了解其工作原理,掌握其基本特性,并通过实验验证其放大性能。

二、实验仪器与设备。

1. 电源,直流稳压电源。

2. 示波器,模拟示波器。

3. 元器件,晶体管、电阻、电容等。

三、实验原理。

晶体管共射极单管放大器是一种常用的放大电路,其工作原理是利用晶体管的放大特性,将输入信号放大到输出端。

在共射极放大器中,输入信号加在基极上,输出信号则从集电极上取出,而发射极则接地。

当输入信号加在基极时,晶体管将其放大并输出到集电极,实现信号放大的功能。

四、实验步骤。

1. 按照电路图搭建晶体管共射极单管放大器电路,并连接电源和示波器。

2. 调节示波器,观察输入信号和输出信号的波形,记录波形特点。

3. 调节输入信号的幅度,观察输出信号的变化,记录放大倍数。

4. 测量电路中各个元器件的参数,如电阻、电容等数值。

五、实验结果与分析。

经过实验观察和数据记录,我们得到了晶体管共射极单管放大器的输入输出波形,并计算出了其放大倍数。

通过分析波形特点和参数数值,我们可以得出结论,晶体管共射极单管放大器具有较好的放大性能,能够将输入信号有效放大,并输出到输出端。

六、实验总结。

本实验通过搭建晶体管共射极单管放大器电路,验证了其放大性能,并对其工作原理有了更深入的了解。

在实验过程中,我们也学习到了如何测量电路中元器件的参数,并且掌握了使用示波器观察波形的方法。

这些都对我们进一步学习电子电路理论和实践具有重要的意义。

七、实验注意事项。

1. 在搭建电路时,要注意元器件的连接方式和极性,确保电路连接正确。

2. 在调节示波器时,要小心操作,避免对示波器造成损坏。

3. 在测量元器件参数时,要选择合适的测量工具,并注意测量精度。

八、参考文献。

1. 《电子电路原理》,张三,XX出版社,2008年。

2. 《电子技术实验指导》,李四,XX出版社,2010年。

通过本次实验,我们对晶体管共射极单管放大器有了更深入的了解,掌握了其工作原理和基本特性。

实验三_晶体管共射级单管放大器实验报告

实验三_晶体管共射级单管放大器实验报告

实验三_晶体管共射级单管放大器实验报告
本次实验主要操作是为了熟悉晶体管共射级单管放大器,实现其工作原理以及了解其特性,实验内容主要包括准备仪器、制作电路,测量放大器特性以及增益特性。

第一步,确认准备的仪器,准备的仪器主要有调制解调器、数字多用表、晶体管、电阻档位以及信号发生器,经过视检后通过。

第二步,搭建电路,在实验指导书的指导下接好电路,将所有的组件连接起来,并正确地连接电源,同时为每个电路元件作标识,以便之后的调试使用。

第三步,测量放大器特性,分别调整放大器各种参数,然后使用数字多用表来测量放大器的输出和输入,并记录所有测量结果。

最后,增益特性的测量,用信号源向放大器的输入输入不同强度的信号,然后使用数字多用表测量放大器的输出信号强度,以得出放大器增益特性曲线,对比与理论值。

通过完成上述操作,本次实验可以彻底了解晶体管共射级单管放大器,从而更好地实现实际应用。

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告

实验二晶体管共射极单管放大器一、实验目的1、学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2-1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路,并在发射极中接有电阻R E,以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i后,在放大器的输出端便可得到一个与u i相位相反,幅值被放大了的输出信号u0,从而实现了电压放大。

在图2-1电路中,当流过偏置电阻R B1和R B2的电流远大于晶体管T 的基极电流I B 时(一般5~10倍),则它的静态工作点可用下式估算CCB2B1B1BURRRU+≈CEBEBEIRUUI≈+-≈1FRU CE=U CC-I C(R C+R E+R F1)电压放大倍数1)1(FR//β++-=beLCV rRRβA输入电阻R i=R B1 // R B2 //[r be+(1+β)R F1 ]输出电阻图2-1 共射极单管放大器实验电路R O ≈R C由于电子器件性能的分散性比较大,因此在设计和制作晶体管放大电路时,离不开测量和调试技术。

在设计前应测量所用元器件的参数,为电路设计提供必要的依据,在完成设计和装配以后,还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器,必定是理论设计与实验调整相结合的产物。

因此,除了学习放大器的理论知识和设计方法外,还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括:放大器静态工作点的测量与调试,消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点,应在输入信号u i =0的情况下进行, 即将放大器输入端与地端短接,然后选用量程合适的直流毫安表和直流电压表,分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。

晶体管共射极单管放大器 实验报告

晶体管共射极单管放大器  实验报告

真验二晶体管共射极单管搁大器之阳早格格创做一、真验手段1、教会搁大器固态处事面的调试要领,分解固态处事面对于搁大器本能的做用.2、掌握搁大器电压搁大倍数、输进电阻、输出电阻及最大不得真输出电压的尝试要领.3、认识时常使用电子仪器及模拟电路真验设备的使用.二、真验本理图2-1为电阻分压式处事面宁静单管搁大器真验电路图.它的偏偏置电路采与RB1战RB2组成的分压电路,并正在收射极中接有电阻RE,以宁静搁大器的固态处事面.当正在搁大器的输进端加进输进旗号ui后,正在搁大器的输出端即可得到一个与ui相位好异,幅值被搁大了的输出旗号u0,进而真止了电压搁大.图2-1 共射极单管搁大器真验电路正在图2-1电路中,当流过偏偏置电阻RB1战RB2 的电流近大于晶体管T 的基极电流IB时(普遍5~10倍),则它的固态处事面可用下式估算UCE=UCC-IC(RC+RE+RF1)电压搁大倍数输进电阻Ri=RB1 //RB2 // [ rbe+(1+β)RF1 ]输出电阻RO≈RC由于电子器件本能的分别性比较大,果此正在安排战创造晶体管搁大电路时,离不启丈量战调试技能.正在安排前应丈量所用元器件的参数,为电路安排提供需要的依据,正在完毕安排战拆置以去,还必须丈量战调试搁大器的固态处事面战各项本能指标.一个劣量搁大器,肯定是表里安排与真验安排相分离的产品.果此,除了教习搁大器的表里知识战安排要领中,还必须掌握需要的丈量战调试技能.搁大器的丈量战调试普遍包罗:搁大器固态处事面的丈量与调试,与消搞扰与自激振荡及搁大器各项动向参数的丈量与调试等.1、搁大器固态处事面的丈量与调试1) 固态处事面的丈量丈量搁大器的固态处事面,应正在输进旗号ui =0的情况下举止, 将要搁大器输进端与天端短接,而后采用量程符合的直流毫安表战直流电压表,分别丈量晶体管的集电极电流IC 以及各电极对于天的电位UB 、UC 战UE.普遍真验中,为了预防断启集电极,所以采与丈量电压UE 或者UC ,而后算出IC 的要领,比圆,只消测出UE ,即可用算出IC (也可根据C C CC C R U U I -=,由UC 决定IC ),共时也能算出UBE =UB -UE ,UCE =UC -UE.为了减小缺面,普及丈量细度,应采用内阻较下的直流电压表.2) 固态处事面的调试搁大器固态处事面的调试是指对于管子集电极电流IC (或者UCE )的安排与尝试.固态处事面是可符合,对于搁大器的本能战输出波形皆有很大做用.如处事面偏偏下,搁大器正在加进接流旗号以去易爆收鼓战得真,此时uO 的背半周将被削底,如图2-2(a)所示;如处事面偏偏矮则易爆收停止得真,即uO 的正半周被缩顶(普遍停止得真不如鼓战得真明隐),如图2-2(b)所示.那些情况皆不切合不得真搁大的央供.所以正在选定处事面以去还必须举止径向调试,即正在搁大器的输进端加进一定的输进电压ui,查看输出电压uO的大小战波形是可谦足央供.如不谦足,则应安排固态处事面的位子.(a) (b)图2-2 固态处事面对于uO波形得果然做用改变电路参数UCC、RC、RB(RB1、RB2)皆市引起固态处事面的变更,如图2-3所示.但是常常多采与安排偏偏置电阻RB2的要领去改变固态处事面,如减小RB2,则可使固态处事面普及等.图2-3 电路参数对于固态处事面的做用末尾还要证明的是,上头所道的处事面“偏偏下”或者“偏偏矮”不是千万于的,该当是相对于旗号的幅度而止,如输进旗号幅度很小,纵然处事面较下或者较矮也纷歧定会出现得真.所以确切天道,爆收波形得真是旗号幅度与固态处事面树立协共不当所致.如需谦足较大旗号幅度的央供,固态处事面最佳尽管靠拢接流背载线的中面.2、搁大器动向指标尝试搁大器动向指标包罗电压搁大倍数、输进电阻、输出电阻、最大不得真输出电压(动向范畴)战通频戴等.1)电压搁大倍数A V的丈量安排搁大器到符合的固态处事面,而后加进输进电压ui,正在输出电压uO不得果然情况下,用接流毫伏表测出ui战uo的灵验值Ui战UO,则2)输进电阻Ri的丈量为了丈量搁大器的输进电阻,按图2-4 电路正在被测搁大器的输进端与旗号源之间串进一已知电阻R,正在搁大器平常处事的情况下,用接流毫伏表测出US战Ui,则根据输进电阻的定义可得图2-4 输进、输出电阻丈量电路丈量时应注意下列几面:①由于电阻R二端不电路大众接天面,所以丈量R二端电压UR时必须分别测出US战Ui,而后按UR=US-Ui供出UR值.②电阻R的值不宜博得过大或者过小,免得爆收较大的丈量缺面,常常与R与Ri为共一数量级为佳,本真验可与R =1~2KΩ.3)输出电阻R0的丈量按图2-4电路,正在搁大器平常处事条件下,测出输出端不接背载RL的输出电压UO战接进背载后的输出电压UL,根据即可供出正在尝试中应注意,必须脆持RL接进前后输进旗号的大小稳定.4)最大不得真输出电压UOPP的丈量(最大动向范畴)如上所述,为了得到最大动向范畴,应将固态处事面调正在接流背载线的中面.为此正在搁大器平常处事情况下,逐步删大输进旗号的幅度,并共时安排RW(改变固态处事面),用示波器瞅察uO,当输出波形共时出现削底战缩顶局里(如图2-5)时,证明固态处事面已调正在接流背载线的中面.而后反复安排输进旗号,使波形输出幅度最大,且无明隐得真时,用接流毫伏表测出UO(灵验值),则动向范畴等于0U22.或者用示波器间接读出UOPP去.图2-5 固态处事面平常,输进旗号太大引起的得真5)搁大器幅频个性的丈量搁大器的幅频个性是指搁大器的电压搁大倍数AU与输进旗号频次f 之间的闭系直线.单管阻容耦合搁大电路的幅频个性直线如图2-6所示,Aum为中频电压搁大倍数,通惯例定电压搁大倍数随频次变更下落到中频搁大倍数的2/1倍,即0.707Aum所对于应的频次分别称为下限频次fL战上限频次fH,则通频戴:fBW=fH-fL搁大器的幅率个性便是丈量分歧频次旗号时的电压搁大倍数AU.为此,可采与前述测AU的要领,每改变一个旗号频次,丈量其相映的电压搁大倍数,丈量时应注意与面要妥当,正在矮频段与下频段应多测几面,正在中频段不妨少测几面.别的,正在改变频次时,要脆持输进旗号的幅度稳定,且输出波形不得得真.图2-6 幅频个性直线3DG 9011(NPN)3CG 9012(PNP)9013(NPN)图2-7晶体三极管管足排列三、真验设备与器件1、+12V直流电源2、函数旗号爆收器3、单踪示波器4、接流毫伏表5、直流电压表6、直流毫安表7、频次计8、万用电表9、晶体三极管3DG6×1(β=50~100)或者9011×1 (管足排列如图2-7所示)电阻器、电容器若搞四、真验真量真验电路如图2-1所示.各电子仪器可按真验一中图1-1所示办法对接,为预防搞扰,各仪器的大众端必须连正在所有,共时旗号源、接流毫伏表战示波器的引线应采与博用电缆线或者屏蔽线,如使用屏蔽线,则屏蔽线的中包金属网应接正在大众接天端上.1、调试固态处事面接通直流电源前,先将RW调至最大,函数旗号爆收器输出旋钮旋至整.接通+12V电源、安排RW,使IC=2.0mA (即UE=2.0V),用直流电压表丈量UB、UE、UC及用万用电表丈量RB2值.记进表2-1.表2-1 IC=2mA2、丈量电压搁大倍数正在搁大器输进端加进频次为1KHz的正弦旗号uS,安排函数旗号爆收器的输出旋钮使搁大器输进电压Ui 10mV,共时用示波器瞅察搁大器输出电压uO波形,正在波形不得果然条件下用接流毫伏表丈量下述三种情况下的UO值,并用单踪示波器瞅察uO战ui的相位闭系,记进表2-2.表2-2 Ic=2.0mA Ui=mVRC (KΩ)RL(KΩ)Uo(V)A V瞅察记录一组uO战u1波形∞∞3、瞅察固态处事面对于电压搁大倍数的做用置RC=2.4KΩ,RL=∞,Ui适量,安排RW,用示波器监视输出电压波形,正在uO不得果然条件下,丈量数组IC 战UO值,记进表2-3.表2-3RC=2.4KΩ RL=∞ Ui=mVIC(mA)UO(V)A V丈量IC时,要先将旗号源输出旋钮旋至整(纵然Ui=0).4、瞅察固态处事面对于输出波形得果然做用置RC=2.4KΩ,RL=2.4KΩ,ui=0,安排RW使IC=2.0mA,测出UCE值,再逐步加大输进旗号,使输出电压u0 足够大但是不得真. 而后脆持输进旗号稳定,分别删大战减小RW,使波形出现得真,画出u0的波形,并测出得真情况下的IC战UCE值,记进表2-4中.屡屡测IC战UCE 值时皆要将旗号源的输出旋钮旋至整.表2-4 RC=2.4KΩ RL=2.4 KΩ Ui=mVIC(mA)UCE(V)u0波形得真情况管子处事状态5、丈量最大不得真输出电压置RC=2.4KΩ,RL=2.4KΩ,依照真验本理2.4)中所述要领,共时安排输进旗号的幅度战电位器RW,用示波器战接流毫伏表丈量UOPP及UO值,记进表2-5.IC(mA)Uim(mV)Uom(V)UOPP(V) *6、丈量输进电阻战输出电阻置RC=2.4KΩ,RL=2.4KΩ,IC=2.0mA.输进f=1KHz 的正弦旗号,正在输出电压uo不得果然情况下,用接流毫伏表测出US,Ui战UL记进表2-6.脆持US稳定,断启RL,丈量输出电压Uo,记进表2-6.US(mv)Ui(mv)Ri(KΩ)UL(V)UO(V)R0(KΩ)丈量值估计值丈量值估计值*7、丈量幅频个性直线与IC=2.0mA,RC=2.4KΩ,RL=2.4KΩ. 脆持输进旗号ui的幅度稳定,改变旗号源频次f,逐面测出相映的输出电压UO,记进表2-7.表2-7 Ui=mV为了旗号源频次f与值符合,可先细测一下,找出中频范畴,而后再小心读数.证明:本真验真量较多,其中6、7可动做选做真量.五、真验归纳1、列表整治丈量停止,并把真测的固态处事面、电压搁大倍数、输进电阻、输出电阻之值与表里估计值比较(与一组数据举止比较),分解爆收缺面本果.2、归纳RC,RL及固态处事面对于搁大器电压搁大倍数、输进电阻、输出电阻的做用.3、计划固态处事面变更对于搁大器输出波形的做用.4、分解计划正在调试历程中出现的问题.六、预习央供1、阅读课本中有闭单管搁大电路的真量并估算真验电路的本能指标.假设:3DG6 的β=100,RB1=20KΩ,RB2=60KΩ,RC =2.4KΩ,RL=2.4KΩ.估算搁大器的固态处事面,电压搁大倍数A V,输进电阻Ri战输出电阻RO2、阅读真验附录中有闭搁大器搞扰战自激振荡与消真量.3、是可用直流电压表间接丈量晶体管的UBE?为什么真验中要采与测UB、UE,再间接算出UBE的要领?4、何如丈量RB2阻值?5、当安排偏偏置电阻RB2,使搁大器输出波形出现鼓战或者停止得真时,晶体管的管压落UCE何如变更?6、改变固态处事面对于搁大器的输进电阻Ri有可做用?改变中接电阻RL对于输出电阻RO有可做用?7、正在尝试A V,Ri战RO时何如采用输进旗号的大小战频次?为什么旗号频次普遍选1KHz,而不选100KHz或者更下?8、尝试中,如果将函数旗号爆收器、接流毫伏表、示波器中任一仪器的二个尝试端子接线换位(即各仪器的接天端不再连正在所有),将会出现什么问题?注:附图2-1所示为共射极单管搁大器与戴有背反馈的二级搁大器共用真验模块.如将K1、K2断启,则前级(Ⅰ)为典型电阻分压式单管搁大器;如将K1、K2接通,则前级(Ⅰ)与后级(Ⅱ)接通,组成戴有电压串联背反馈二级搁大器.附图2-1。

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告实验报告:晶体管共射极单管放大器一、实验目的:1、理解晶体管共射极单管放大器的工作原理;2、掌握电路的基本搭建和调试方法;3、测量放大器的输入输出特性,并对实验结果进行分析。

二、实验器材:1、晶体管2N3904;2、直流电源;3、信号发生器;4、示波器;5、电流表;6、电压表。

三、实验步骤:1、拿出晶体管,根据其引脚标记分别将发射极、基极、集电极连接至电路板上;2、搭建晶体管共射极单管放大器电路,其中集电极连接至直流电源正极,基极连接至信号发生器,电阻连接至负载电阻;3、接通电源后,调节信号发生器频率和幅度使之适合实验要求;4、使用示波器分别测量输入电压、输出电压并记录;5、改变信号发生器频率和幅度,再次进行测量,并记录数据;6、根据实验数据计算电压放大倍数和功率放大倍数,并进行分析。

四、实验结果:在实验过程中,我们分别记录了不同频率下的输入电压和输出电压,并计算了电压放大倍数和功率放大倍数的数值。

五、实验分析:1、根据实验结果,我们可以得到该晶体管共射极单管放大器在不同频率下的电压放大倍数和功率放大倍数的变化规律;2、在一定频率范围内,电压放大倍数和功率放大倍数趋于稳定;3、理论上,晶体管的最大功率放大倍数为静态输入电阻与电路整体集电极负载阻值之比;4、实验结果与理论值有一定误差,可能是因为实际电路中存在导线、电阻等元件的内阻,使得电路整体集电极负载阻值与理论值有所不同;5、实验中还需注意调试电路时,选取适当的工作点,以保证对于各种信号输入的良好放大效果。

六、实验总结:通过本次实验,我们深入了解了晶体管共射极单管放大器的工作原理,并学会了搭建和调试该电路的方法。

同时,我们掌握了测量放大器的输入输出特性,并对实验结果进行了分析。

在实验过程中,我们还发现实验结果与理论值存在一定误差,需要进一步优化电路搭建和调试的方法。

通过本次实验,我们对晶体管共射极单管放大器有了更深入的了解,为今后的学习和研究打下了基础。
