基于FDTD二维光子晶体器件设计软件的开发-图文(精)
lumeical的fdtd的structures
Lumerical公司是一家致力于提供光电子设计软件解决方案的国际知名企业。
其旗下的FDTD解决方案是一款基于有限差分时域（FDTD）算法的光学结构仿真软件，被广泛应用于光学通信、光电子器件设计、纳米光学等领域。
在本文中，我们将重点介绍Lumerical的FDTD解决方案在光学结构仿真方面的特点和应用。
1. FDTD算法有限差分时域（FDTD）算法是一种数值求解Maxwell方程组的方法，可以用于模拟光学结构中的电磁波传输、吸收、散射等过程。
FDTD算法是一种非常灵活、高效的仿真方法，能够准确地模拟复杂的光学结构，包括光子晶体、光波导、光栅等。
相比于传统的有限元法（FEM）和有限差分法（FDFD），FDTD算法具有更好的模拟效果和更快的计算速度。
2. Lumerical的FDTD解决方案Lumerical公司推出的FDTD解决方案是基于FDTD算法的一款专业光学结构仿真软件。
该软件集成了强大的仿真引擎和直观的用户界面，可以帮助用户快速、准确地设计和优化光学器件。
与传统的FDTD软件相比，Lumerical的FDTD解决方案具有以下几个突出特点：（1）高性能计算引擎：Lumerical的FDTD解决方案采用了最新的并行计算技术，能够充分利用多处理器和多核心，实现快速、高效的仿真计算。
（2）丰富的模拟功能：该软件支持多种光学模式的仿真，包括线偏振光、圆偏振光、自由空间光波等。
用户可以根据需要进行灵活的设置和仿真，以获取更准确的仿真结果。
（3）直观的用户界面：Lumerical的FDTD解决方案具有简洁直观的用户界面，支持图形化编辑和仿真设置，使用户能够快速上手并进行高效的工作。
3. 应用案例Lumerical的FDTD解决方案在光学结构仿真方面具有广泛的应用，下面将介绍几个典型的应用案例：（1）光子晶体器件设计：光子晶体是一种具有周期性结构的光学材料，在光子学器件中有重要的应用。
利用Lumerical的FDTD解决方案，用户可以对光子晶体的光子带隙、光子波导等性质进行准确的仿真和优化，为器件设计和性能调控提供重要参考。
《基于二维能谷光子晶体的拓扑激光器设计与研究》范文
《基于二维能谷光子晶体的拓扑激光器设计与研究》篇一一、引言随着光子晶体技术的不断进步，拓扑光子学已成为光学领域的前沿研究课题。
拓扑激光器作为其重要应用之一，在光学信息处理、通信、传感器等领域具有广阔的应用前景。
本文将探讨基于二维能谷光子晶体的拓扑激光器设计与研究，旨在为相关领域的研究与应用提供理论支持。
二、二维能谷光子晶体概述二维能谷光子晶体是一种具有特殊能带结构的光子晶体，其能带中存在能谷态。
这种能谷态具有独特的物理性质，如光子局域化、慢光传播等，为设计新型光子器件提供了新的思路。
二维能谷光子晶体在光子集成、光子调控等方面具有潜在的应用价值。
三、拓扑激光器设计原理拓扑激光器利用拓扑光子学的原理，在光子晶体中构建特定的拓扑结构，以实现光场的调控和传播。
基于二维能谷光子晶体的拓扑激光器设计，需要综合考虑能谷态的特殊性质和拓扑结构的要求。
通过优化光子晶体的结构参数和材料性能，可以设计出具有特定功能的拓扑激光器。
四、拓扑激光器结构设计拓扑激光器的结构设计是设计的关键环节。
首先，根据应用需求确定激光器的性能指标，如阈值功率、输出功率等。
然后，通过优化光子晶体的几何结构、材料折射率等参数，构建出具有特定拓扑结构的激光器。
此外，还需要考虑激光器的制备工艺和成本等因素。
五、仿真分析与实验验证通过仿真分析，可以研究拓扑激光器的光学性能和传播特性。
利用时域有限差分法、平面波展开法等数值方法，对激光器的传播模式、输出功率等关键指标进行模拟分析。
同时，结合实验验证，对比仿真结果与实际性能的差异，为进一步优化设计提供依据。
六、性能优化与提升针对拓扑激光器的性能优化与提升，可以从以下几个方面进行：1. 优化光子晶体的结构参数和材料性能，提高激光器的阈值功率和输出功率；2. 引入新型的拓扑结构，如利用高阶能谷态或引入缺陷态等，实现更复杂的光场调控；3. 探索新型的制备工艺和材料体系，降低激光器的制备成本和提高稳定性；4. 结合其他光学元件和器件，实现激光器的集成化和模块化。

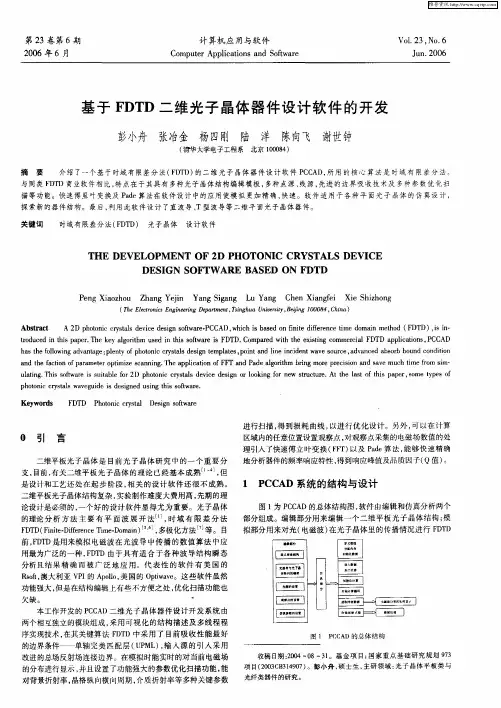

基于FDTD二维光子晶体器件设计软件的开发
ｔ ｄ ｃ ｄ ｉ ｈｓｐ ｐ ｒＴ ｅ ｋ ｙａｇ ｒ ｈ ｕ ｅ ｎｔｉ ｓｆ ｒ ｓＦ ＴＤ． ｍｐ ｒｄｗｉ ｈ ｘｓｉｇ ｃｍｍｅｃａ Ｔ ｐ ｌ ａｉｎ ， ＣＣ ｒ ｕ ｅ ｎｔｉ ａ ｅ． ｈ ｅ ｌｏｉ ｍ ｓｄ ｉ ｈｓ ｏｔ ｅ ｉ Ｄ ｏ ｔ ｗａ Ｃｏ ａｅ ｔ ｔｅｅ ｉｔ ｏ ｈ ｎ ｒｉｌＦＤ Ｄ ａ ｐｉ ｔ ｓ Ｐ ＡＤ ｃ ｏ ｈ ｓｔｅｆｌ ｗｉｇａ ｖｎａ ｅ ｐｅ ｔ ｆｐ ｏｏ ｉ ｃｙ ｔｌ ｄ ｓｇ ｅ ｌｔｓｐ ｉｔ ｎ ｉｅｉｃｄ ｎ ｖ ｏ ｒｅ ａ ｖ ｎ ｅ ｂ ｏｂｂ ｕ ｄｃ ｎ ｉｏ ａ ｈ ｌ ｎ ｄ ａ ｔｇ ： ｌｎｙｏ ｈ ｔｎｃ ｒｓａｓ ｅｉｎｔｍｐａｅ ， ｏｎ ｄｌ ｎ ｉｅ ｔ ｏｏ ａ ｎ ｗａ ｅｓ ｕｃ ， ｄ ａ ｃ ｄ ａ ｓｒ ｏ ｎ ｏ ｄｔ ｎ ｉ ａ ｄ ｔｅｆｃｉｎｏ ａａ ｔｒｏ ｔ ｚ ｃ ｎ ｉｇ Ｔ ｅａ ｐｉａｉｎ ｏ Ｆ ｎ ａ ｅａｇｒｔｍ ｂｉｇｍｏｅｐｅ ｉｉｎ ａ ｄｓｖ ｃ ｉ ｏ ｓｍ— ｎ ｈ ａ ｔ ｆ ｒｍｅｅ ｐｉ ｅｓａ ｎｎ ． ｈ ｐ ｌ ｔ ｆＦ Ｔａ ｄ Ｐ ｄ ｌｏｉ ｒｎ ｒ ｒｃｓ ｎ ａｅｍｕ ｈｔ ｏ ｐ ｍｉ ｃ ｏ ｈ ｏ ｍｅｆ ｍ ｉ ｒ ｕａｉｇ Ｔ ｉ ｓｆ ａｅｉ ｓ ｉ ｂｅｆｒ２ ｈ ｔｎｃｃ ｓａｓｄ ｖｃ ｅ ｉｎ ｏ ｏ ｋｎ ｒｎｗ ｔ ｃｕｅ Ａ ｈ ａｔｏ ｈｓｐ ｐ ｒ ｓｍｅ ｔｐ ｏｏ ｉ ｒ ｔｌ ｅｉｅｄ ｓ ｒｌｏ ｉｇｆ ｅ ｓ ｕ ｔｒ． ｔｔｅｌｓ ｆｔｉ ａ ｅ ，ｏ ｙ ｅ ｆ ｎ ｔ ａ ｙ ｇ ｏ ｒ
维普资讯
第 ２ 卷第 ６ ３ 期
２０ ０ ６年 ６月
计 算机 应 用与软 件
Ｃ ｍｐ ｔｒＡ ｐｉａｉｎ ｎ ｏｔ ａｅ ｏ ｕｅ ｐ ｌ ｔ ｓａ ｄ Ｓ ｆ ｒ ｃ ｏ ｗ
二维光子晶体波导传输特性的FDTD分析
0引言1987年，美国的E.Yablonovitch [1]和S.John [2]各自独立地提出了“光子晶体”（photonics crystal ）的概念，即如果将折射系数不同的介质在空间按一定的周期排列，当周期参数与光波长同一数量级时，由于周期结构带来的布拉格散射，那么该晶体能够在一定的频率范围内产生“光子带隙”（photonic band gap ，PBG ），也称“光子禁带”。
光子晶体的能带结构特性决定了其不同于其他介电材料的特性。
光子晶体[3，4]是一种具有周期结构的人造材料，因为其应用范围广泛，一经问世就引起了学术界高度关注。
随着对光子晶体的深入研究，科学家们相信对光子晶体的研究和应用将会极大地推动光子学和光子产业的发展。
目前，在理论上，科学家们提出了多种模拟计算光子晶体的理论方法。
具有固定结构和参数的光子晶体，借助计算机，人们可以很容易计算出其能带结构、反射和透射等物理性质。
在二维光子晶体方面，分析研究不同介质常数形成的不同周期结构的光子晶体的能带结构和分析由线缺陷构成的光波导的特性仍是人们的研究课题之一。
本论文将采用时域有限差分法研究无限长Al 2O 3介质棒在空气中排列形成的二维光子晶体，通过分析反射和透射等特性，算出该完整周期结构光子晶体的带隙。
接着设计一种线缺陷，形成波导结构，进而计算和验证缺陷态的存在。
1计算方法时域有限差分法（FDTD ）是电磁场数值计算的经典方法之一，其被应用于光子晶体的理论研究[5]始于上世纪90年代。
在三维直角坐标系中，时域有限差分（FDTD ）中离散的电场和磁场的空间分布如图1所示，每一个磁场分量周围有四个电场分量；每一个电场分量周围有由四个磁场分量。
电磁场分量的这种空间取样方式既符合符合法拉第电磁感应定律和安培环路定律，又适合Maxwell 方程的差分计算，可以完整地描述电磁场随着实践在空间的的传播。
根据时域有限差分（FDTD）理论，Maxwell差分方程可以写为：同理可以写出H y 、H z 、E y 、E z 的Maxwell 差分方程。
FDTD软件介绍及案例分析一
比较模拟性能的理想化设备相对的装置,就能制造的——在 这儿,把表面粗糙度测量通过原子力显微镜的测量——可以帮 助找出在设计和生产过程的设备性能改善的好处。
11
CMOS图像传感器像素设计
12
CMOS图像传感器像素设计
14
CMOS图像传感器像素设计
• 第三步:优化角度回应的CMOS图像传感器和测量主要射线 角度:增加光学效率、降低光谱光相声
测量光谱光相声,向下的功率流在邻近的sub-pixels可以 计算,结合矢量。光谱光相声一般产生最小光学效率最大化, 但在陡峭的角度入射高浓度的相声观察到,在某种程度上,不 可避免的。更复杂的装置设计,由其他的像素元素(如互连) 也改变时,可以提供一种方法,可以减少整体相声水平。
二维光子晶体线缺陷特性的FDTD分析
光 子 晶体是 Ｙ ｂｏｏｉｈ和 Ｊｈ 别在 讨论 周 ａｌ ｖｃ ｎ ｔ ｏｎ分 期性 电介 质 结构对 材料 中光 传播 行为 的影 响各 自独 立提 出来 的Ｌ Ｊ因其 具有 控 制光 子 的流 动 能 力 而 １ ， 备受关 注 Ｌ ． 子 晶体 的结 构 可理 解 为折 射 率 周 ３ 光 Ｊ 期 性排 布 的一 种材 料 ， 这 种 折 射 率 呈周 期 性 排 布 在 的电介材 料 中 ， 些 波段 的 电磁 波 因 周期 性 结 构 的 某 强 散射效 应 （ｔ ｎ ａｅｉｇ ｆｃ） 无法在 电介 材 ｓｏｇｓ ｔｒ ｅｔ将 ｒ ｃｔ ｎ ｅ 料 中 传 播 ， 而 形 成 光 子 带 隙 结 构 －］ ｐｏｏｉ 因 ２（ ｈｔ ｃ ｎ ｂ ｄｇｐｓｓ ｍ， 称 Ｐ Ｇ结 构 ） 光 子 晶体 的非 凡 ｎ ａ ．ａ ｙｔ 简 ｅ Ｂ ． 本领 正是 由于这个 带 隙结构 的存在 ． 在二 维 的完整 光 子 晶体 中引 入 缺 陷后 ， 子 晶 光
结果表 明， 于禁 带内的电磁波能在线缺陷内传播 ， 处 且在 拐角处能耗较 小． 计算 了处 于带隙 内的单频时谐波在 几种 线缺 陷结构 内的传播行为及 电场分布 ， 电场值分布仍可得到单频 时谐波 在拐角处 能耗小 的结论 ． 从
关键词 ： 子晶体 时域有 限差 分方法 光子晶体波导 光
ｍ ｉ ｍ ｔｏ Ｆ Ｔ ．Ｔ ｅＴ ａｅｏ ｈｔｎｃｃ ｓ ｌｓ ｈ ｓａｃ ｂｅｔ ｈ ａｓ ｓｉ ｏｆｃ ｎ ｅｓｓ ａ ｅ ｄ（ Ｄ Ｄ） ｈ Ｅ ｗ ｖ ｆ ｏ ｉ ｒ ｔ ｅｒ ｅ ｒ ｏｊｃ．Ｔ ｅｔ ｎｍｉ ｏ ｃｅ ｉ ｔ ｒｕ ｎ ｈ ｐ ｏ ｙ ａ ｉ ｔ ｅ ｈ ｒ ｓｎ ｉ ｆｅ ｖ
Ｗ ＡＮＧ ｈ ｎ ｙ ｎ Ｌ Ｕ ｈ ｏ ｂ ｎ Ｓ ｅ — ｕ ． Ｉ Ｓ ａ — ｉ
二维金属方柱散射的 FDTD 仿真
2.1.1 2.1.2 2.2 2.2.1 2.2.2 2.2.3 2.2.4
简单形体的散射特性.................................................................................... 22
电磁场与数值方法
2.2.5
仿真结果以及结果验证 ...................................................................................... 33 4.1 4.2 EZ 幅值图 ...................................................................................................... 33 RCS ................................................................................................................ 35
雷达截面基础 ...................................................................................................... 15 2.1 雷达截面的概念............................................................................................ 15 雷达截面的定义..................................................................................... 15 雷达截面的频率特性............................................................................. 17 球............................................................................................................. 22 扁椭球体................................................................................................. 25 细导线..................................................................................................... 26 圆锥......................................................................................................... 27
FDTD案例分析续篇
11
纳米粒子散射
12
实例二 ：纳米线栅偏振器
1、纳米线网格偏振镜紧凑光子偏振控制元素——与解决方 案设计和优化FDTD • 高对比度极化控制装置的组成sub-wavelength金属光栅纳米线偏振器件——正在取代网格批量光学元素。纳米线 网格偏振器件提供改进消光比对比,最小的吸收来解决高 亮度照明,紧凑的形式因素促进大规模生产和集成在小型 光学组件。然而,纳米线偏振器件是富有挑战性的网格组 件来设计,特别是如果制造缺陷都考虑进去。在这个应用 程序中,我们将展示FDTD解决方案可以用来最大化对比度 的纳米线偏振镜网格任意角度,同时保持高传播。
33
SPR纳米光刻
• 第三步：分析了表面等离子体共振光刻近场数据 详细的研究结果和数值的解决方案,所有复杂的光学波的 交互的接口的许多材料,包括硅基片上的反射,准确地对待。 一个阴谋的近场强度在截面通过银丝面膜层(y=0到60海里) 和光刻胶层(y = -50到0 nm)显示在对数。表面等离子体模 式是清楚地看到在银胶面罩/接口。周期性结构允许入射光 束夫妇counter-propagating表面等离子体波,这引起了亚波 长的变化在光阻层强度的设计思想。
18
纳米线栅偏振器
19
纳米线栅偏振器
• 第四步：模拟得到的响应非正态纳米线网格发病率照明。 铝光栅wiregrid偏振镜有TE传播的大约85%的normallyincident平面波。现在,与一个源呈四十五度角,传播下降到 大约83%。这些结果生成模拟一个时期的wiregrid偏振镜,然 后使用复杂的脚本的环境,在解决方案将FDTD响应从单个光 栅牙的反应,multi-tooth组成部的铝光栅。
36
FDTD Solutions资料集锦专题资料(一)
如何成功完成您的Lumerical注册.pdf
算例下载区:
谐振腔相关算例：
FDTD案例-谐振腔-光学晶子.rar
FDTD案例-谐振腔-quality_factor.rar
FDTD案例-谐振腔-低质因子.rar
FDTD案例-谐振腔-型腔回音壁.rar
FDTD案例-谐振腔-PC_3D.rar
FDTD案例-谐振腔-型腔模振幅.rar
克斯普朗克研究院、麻省理工学院、美国国家标准与技术研究院、东京大学
、清华大学、北京大学和中国科学院多个研究所等，都在使用Lumerical的设 计软件软件。
FDTD参考手册
Lumerical 2014a安装手册.pdf
Lumerical Flexnet code license安装步骤（最新）.pdf
FDTD Solutions资料集锦 专题（一）
更新时间：2015-2-4
以下是小编整理的一些FDTD Solutions资料集锦,其中包括了有关FDTD
Solutions FDTD参考手册、应用算例。有关文档的下载，可以到研发埠 网站的专题模块，输入相应的Байду номын сангаас题名，搜索到相应的专题便可以找学软件 FDTD Solutions
FDTD Solutions软件由加拿大Lumerical Solutions公司出品。通过向研究和 产品开发专业人士提供基于计算技术最新发展的高性能光学设计软件， Lumerical帮助光学设计者达到挑战性设计目标，满足严格的设计期限要求。 Lumerical的设计软件已在 30多个国家应用，全球科技领先厂商，如安捷伦 、ASML、博世、佳能、Harris、Northrop Grumman、奥林巴斯、飞利浦、三 星和意法半导体，以及众多卓越研究机构，如哈佛大学、加州理工学院、马
光子晶体能带fdtd
光子晶体能带fdtd
时域有限差分法（Finite-Difference Time-Domain，FDTD）是一种用于求解电磁场问题的数值方法。
它在光子晶体能带计算中具有重要的应用。
光子晶体是一种周期性结构，其周期性排列的介电常数可以对光的传播产生调控作用。
通过改变光子晶体的结构参数，可以实现对光的频率和传播方向的控制，从而产生光子能带结构。
在使用 FDTD 方法计算光子晶体能带时，我们将光子晶体的结构在空间和时间上进行离散化，将电磁场表示为离散的场分量。
通过迭代求解麦克斯韦方程组，我们可以获得电磁场在空间和时间上的演化。
FDTD 方法的优点包括计算效率高、易于实现、适用于复杂结构等。
它可以有效地处理光子晶体中的周期性结构和边界条件，并且可以提供关于能带结构、能带隙、传输特性等重要信息。
然而，FDTD 方法也存在一些局限性，例如在处理高折射率对比度和长波长情况时可能会遇到数值不稳定和精度问题。
此外，FDTD 方法对于大型光子晶体结构的计算可能会消耗大量的计算资源。
总的来说，FDTD 方法是一种常用的数值技术，用于研究光子晶体的能带结构和光学特性。
它在光子晶体设计、光电子器件模拟和光学波导等领域具有广泛的应用。
随着计算技术的不断发展，FDTD 方法也在不断改进和优化，以满足更复杂的光子晶体研究需求。
光子晶体慢光波导色散曲线的FDTD计算
Ａｂ ｔ ａ ｔ：Ｔｈｓ ｐ ｐ ｒｄ ｓ ｒｂ ｓｔ ｅ ｔ ｅ ｒ ｔ ａ ａ ｉ ｆｐ ｏｏ ｉ ｒ ｓａ ｓａ ｎ ｒ ｄ ｃ ｓｔ ｅ ａ ｐｉ ａ ｏ ｓ ｓｒ ｃ ｉ ａ ｅ ｅ ｃ ｅ ｈ ｈ ｏ ｅ ｉ ｌｂ ｓｓｏ ｈ ｔｎｃ ｃｙ ｔｌ ｎｄ ｉ ｔｏ ｕ ｅ ｈ ｐ ｌ ｔ ｎ ｉ ｃ ｃｉ
逼近连续场域 内的真实解 ， 经过时间演算 ， 可以计算
出电磁 波随时 间演化 的规 律 ， 出精 确 的结 构 。是 给
收 稿 日期 ：２０ ０ ９—１ ０ ２— ７
作者简介：罗琳（９ ６一） 女， １８ ， 上海交通大学硕士在读 ， 专业 为通信
和时 间进 行离散化 处理 ， 各 离散 点上 的数值 解来 将
子晶体的概念 。所谓 光 子 晶体 ， 一 种新 型人 造 的 是
介电常数呈周期性排布的介质结构。在光子晶体
中， 由于介 电常数 空 间上 的周期性分 布 ， 光波通 过其 中时 ， 光波 的色散 曲线将形 成带状周期 性结构 ， 与 带 带之 间存 在能 隙 ， 就是 所 谓 的光子 禁 带 。光 子 禁 也
摘
要 ：首先介 绍 了光子 晶体 的原 理 ，以及 光 子 晶体 波 导在现 代 光通 信 中的应 用。设 计 了一种
新型的光子晶体慢光波导结构 ，基于麦克斯韦方程利 用有限时域差分法对光子晶体慢光波导的 色散 关 系进行 分析 ，并利 用 Ｆ Ｔ Ｄ Ｄ进行仿 真验证 。
二维复合三角格子光子晶体FDTD带隙结构分析
中图分类号 ：０４３１．１
文献标 识码 ：Ａ
Ａｎａｌｙｓｉｓ ｏｎ ＰＢＧ Ｓｔｒｕｃｔｕｒｅ ｏｆ Ｔｗｏ．Ｄｉｍ ｅｎｓｉｏｎａｌ Ｃｏｍ ｐｏｓｉｔｅ Ｔｒｉａｎｇｕｌａｒ Ｐｈｏｔｏｎｉｃ Ｃｒｙｓｔａｌ ｂｙ Ｕｓｉｎｇ ＦＤＴＤ Ｍ ｅｔｈｏｄ
ＸＵ Ｘｕ—ｍｉｎｇ，ＹＵＥ Ｙｏｎｇ—ｌｕ，ＬＩ Ｗ ｅｉ
维普资讯
第 ３０卷第 ２期 ２００８年 ６月
南 昌 大 学 学报 ·工 科 版 Ｊｏｕｒｎａｌ ｏｆ Ｎａｎｃｈａｎｇ Ｕｎｉｖｅｒｓｉｔｙ（Ｅｎｇｉｎｅｅｒｉ编 号 ：１００６—０４５６（２００８）０２—０１４２～０４
计算结果表 明，介质圆柱在空气 中按复合三角形排列存在 Ｅ偏 振和 肘 偏振模 完全重叠 的光子 带隙区 ，即具有绝 对
光子带隙 。绝对光子带 隙的宽度 与介质柱的介电常数有关 ，介 电常数 差越 显著越 有利 于形成 绝对光 子带隙 ，且 绝
对光子带隙 向近红外波段移动 。
关键词 ：二维光子 晶体 ；时域有限差分方法 ；复合 三角形 晶格 ；绝对光子带 隙
器等等 。
一 般 来说 光 子 晶 体 的 带 隙 越 宽 ，其 性 能 越 好 。 为 了制 造 带 隙较 宽 的光 子 晶 体 ，人 们 往 往通 过 改变 光 子 晶体折 射率 、厚 度 、层 数 、组 成 次 序 和结 构 等 因 素 来扩 展光 子带 隙 。例如 人们 在基 质 中插人 散射 体 构成 多层 复合 介 质结 构 光 子 晶体 Ｊ、复周 期 结 构 金 属插 层光 子 晶体 ¨。。等等 。但 这些 都是 只扩 展 阿 模 或 ＴＭ 模 的带 隙 ，绝 对 光 子 带 隙 并 没 有 出现 。如 果 要 制造 绝 对 光 子 带 隙在 可 见 光 或 红 外 区 的光 子 晶 体 ，则要求在电介质上钻与波长同数量级的孔 ，但无 论 是离 子束 刻蚀 或 激 光 打孔 ，都 不 可 能得 到很 深 的 孔 ，因此 这种 光子 晶 体在 现有 技术 条件 下很 难制 造 ， 且一 旦 制得便 不 能改变 。本文设 计 了一 种 电介 质 圆 柱在空气 中按复合三角形排列 的光子晶体 ，由于对
lumerical solutions 案例
lumerical solutions 案例Lumerical Solutions案例：光子晶体纳米激光器设计和优化概述：本案例使用Lumerical Solutions软件进行光子晶体纳米激光器的设计和优化。
光子晶体纳米激光器是一种基于周期性介质的纳米结构，能够在纳米尺度上实现高效的光子与模式的耦合。
通过模拟和优化，可以提高光子晶体纳米激光器的性能和效率。
步骤：1. 设计光子晶体结构：使用Lumerical Solutions的FDTD Solver模块，设计光子晶体的结构。
通过调节周期性介质中的折射率、周期和晶格常数等参数，实现所需的光子晶体结构。
同时，根据需要选择包括光子晶体缺陷模式、光波导等功能组件。
2. 模拟模式耦合：使用Mode Solutions模块，可以模拟并优化光子晶体纳米激光器的模式耦合效果。
通过计算模式的耦合效率和传输损耗等指标，可以确定光子晶体纳米激光器的性能。
3. 优化光子晶体结构：基于模式耦合的模拟结果，调整光子晶体的结构参数，以优化光子晶体纳米激光器的性能。
可以使用优化设计工具，自动调整折射率分布、结构尺寸和晶格常数等参数，快速找到最佳的结构。
4. 渐进扫描优化：对于复杂的光子晶体结构，可以使用Lumerical Solutions的DFB Laser Designer模块进行渐进扫描优化。
该模块使用有限元方法来计算模式的增益和自发辐射衰减等参数，并自动调整结构以提高激光器的性能。
5. 分析光子晶体激光器特性：利用FDTD Solver进行时间域或频域的电磁模拟，分析光子晶体纳米激光器的激发和发射特性。
可以模拟激光的输出功率、谐振模式的品质因子和互作用强度等重要指标。
6. 结果分析和优化：根据模拟结果，分析和优化光子晶体纳米激光器的设计。
可以通过改变材料参数、结构尺寸和器件布局等方式，优化激光器的性能。
最终，根据模拟结果的预测和实际实验的反馈，进一步改进和优化光子晶体纳米激光器的设计方案。
用FDTD法计算光子晶体探析
用FDTD法计算光子晶体探析巩庆志;蔡祥宝【摘要】基于电磁场时域有限差分法(FDTD)来计算光子晶体(PC)的方法,较为详细的分析了在运用FDTD方法时,需要注意的一些问题,尤其是关于其晶格位置以及晶格上各个电磁场分量的分布和完全匹配层(PML)中在边界处其电磁场的处理;以此为理论依据分析了PC在作为光波导时其电磁场的变化.在入射光的波长、晶格常数、元胞半径不同时对传播损耗的影响,在波长一定时,晶格常数过大或过小都会导致光在光子晶体中的损耗过大,为光子晶体作为光滤波器或其他器件的设计提供了参考和理论计算的方法.【期刊名称】《现代电子技术》【年(卷),期】2007(030)018【总页数】3页(P171-173)【关键词】时域有限查分法;光子晶体;完美匹配层;晶格常数【作者】巩庆志;蔡祥宝【作者单位】南京邮电大学,光电学院,江苏,南京,210003;南京邮电大学,光电学院,江苏,南京,210003【正文语种】中文【中图分类】TN36自从1987年Yablonovich提出光子晶体PC(Photonic Crystal)的概念以来，由于他具有周期性的折射率变化而产生光子带隙结构，从而获得了广泛的关注。
半导体中研究对象是费米子——电子，电子能带理论时标量波满足的哈密顿方程；光子晶体中研究的对象是玻色子——光子，光子能带理论是波矢量满足的Maxwell′s方程，而对光子晶体的研究主要是研究布里渊区其能带关系——即光子的频率和波氏量的关系。
也就是求解Maxwell′s方程的特征方程。
如何求解Maxwell′s方程，至今已经发展了很多的方法如：平面波法、传输矩阵法、时域有限差分法FDTD[1]等，其中以FDTD方法的使用最为普遍。
本文就是以此法为依据来展开讨论。
1 FDTD算法简介1.1 差分方程的建立[2]1966年Yee K S创立了计算电磁场的时域有限差分法(FDTD),在计算电磁场的各个领域得到了广泛应用。
FDTD-Solutions8.6使用指南
第一部分简介本入门指南对FDTD Solutions进行初步介绍，并演示如何模拟一些简单的体系。
在涉及电磁辐射在复杂媒介中转播方面的许多应用过程的设计和分析方面，FDTD算法非常有用。
特别适用于描述光线在具有较强散射和衍射特性的物体的入射以及传播。
而其它一些可选择的采用近似模型的计算方法，通常给出的结果不太精确。
FDTD Solutions可用来解决工程方面的许多实际问题，包括：●集成光学器件●显示技术●光学存储设备●OLED 设计●生物光子传感器●等离子体极化声子共振设备●光波导器件●光子晶体的设备●LCD设备FDTD Solutions是一种可处理这方面许多实际问题的可靠、易用、通用的开发工具。
简介部分对FDTD方法进行大概说明，并初步介绍使用方法。
随后是一些范例，并给出建模的每个步骤，这样你就可以建模并进行模拟计算。
1.1 什么是FDTD?时域有限差分（Finite Difference Time Domain：FDTD）法已经成为求解复杂几何体麦克斯韦方程的比较先进的方法。
并且完全以矢量法给出时域和频域方面的信息，有助于对电磁学以及光子学的各种类型的问题以及FDTD的应用有更深入的了解。
该技术在空间和时间上采用离散方式。
电磁场以及结构材料独立的的Yee元胞网格所描述，在时间上采用离散方式解麦克斯韦方程，所选用的时间步长在整个光速范围同元胞大小相关，当元胞大小趋于零时，可得到麦克斯韦方程的严格解。
模拟结构单元材料的电磁特性可以在很大范围变化。
可以将光源加入到模拟中，采用FDTD方法可以计算电磁场是如何从光源通过结构单元的。
在电磁波传播期间采用连续迭代方法进行计算。
通常情况下直到模拟区间没有电磁场存在时，模拟计算过程才停止。
在任何空间点（或点群）均可以记录时域信息。
这类数据既可以在模拟过程记录下来，也可以在用户规定的时间以一系列“快照”的方式记录下来。
同样也可能得到任何空间点（或点群）的频域信息，即通过对该点的时域信息进行傅里叶变换而得到。
