井下电缆、管路悬挂标准

大水头煤矿井下电缆及管路悬挂、积尘清理标准为进一步规范井下电缆、管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿安全质量标准化管理水平，结合本矿实际特制订井下电缆、管路悬挂标准，望各单位认真执行。

第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。

悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。

其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。

2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。

3、电缆不得悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外），但给采、掘机组供电的电缆不受此限。

4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。

如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。

6、井下所有巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。

7、在硐室内及经过风门敷设电缆时，电缆穿过墙壁部分必须采用套管保护，并严密封堵管口。

井下管、线(电缆)吊挂标准及管理办法

井下管、线（电缆）吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米，每隔4米打一个帮部锚杆进行固定，采用抱箍方式吊挂：按管径的大小排列，最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。

管路吊挂力求做到“平行成直线”和美观。

在编制掘进施工作业措施时，对管路吊挂要按本文要求有明确的规定，从技术源头抓起。

2.井下所有的管路，每隔100米设一管标，管标颜色一致，内容为用途、规格型号。

3.井下所有的管路每年至少进行一次油漆防腐，各种管路表面刷漆要用不同颜色区分。

4.需要对巷道进行喷浆时，施工单位必须采取保护管路的措施。

严禁将浆喷到管路上，否则按每米50元罚施工单位，同时清理干净。

5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队，无设计图纸禁止施工，影响生产追究相关单位领导责任。

二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧，有淋水处必须采取保护措施。

电缆上严禁悬挂任何物件，电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。

主要大巷的电缆和管路分开吊挂。

3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。

4.各种小电缆线,采用特制电缆钩平行吊挂，不得交叉、捆扎吊挂。

有条件的巷道应与电力电缆分开吊挂，否则应吊挂在电力电缆上方并保持0.1m的间距。

在距迎头50米处安装电缆的放、收装置。

5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

井下电缆吊挂标准

井下电缆吊挂标准是为了提高煤矿安全生产标准化水平，根据煤矿安全规程和实际矿井情况制定的。

以下是一些主要的井下电缆吊挂标准要求：
1. 电缆敷设方式：井下电缆应采用钢绞线、电缆钩吊挂。

2. 电缆走向：电缆应与巷道腰线平行，电缆钩与腰线垂直。

电缆钩形成的平面与大巷侧面平行。

3. 电缆顺序：电缆应按照自上而下的顺序分类吊挂，顺序为：监测电缆、通讯电缆、信号电缆、动力线。

4. 电缆间距：在水平巷道或倾斜井巷中，电缆钩间距为1.5 米；在电缆沟内，间距为1 米。

横过巷道的电缆采用电缆卡固定时，固定点的间距为1 米。

5. 电缆高度：电缆吊挂高度距底板不少于1.6 米。

特殊要求地段电缆高度按照实际情况确定。

6. 电缆垂度：电力电缆的悬挂应有适当的垂度，且垂度一致、高度一致，吊挂整齐、无交叉。

7. 电缆保护：通信、信号电缆沿巷道固定的金属焊网采用阻燃塑料扎条绑扎。

8. 统一管理：井下电缆吊挂应统一使用矿用塑料电缆钩，小钩在上，大钩在下，大钩、小钩数量根据现场情况确定，并考虑一定数量的备用钩。

9. 标识与记录：电缆吊挂处应设置标志牌，注明电缆的规格型号、编号、长度、用途和负责人等信息。

10. 定期检查与维护：电缆吊挂设施应定期进行检查和维护，确保其正常运行和使用。

井下管线整治标准及评分细则

5.高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于100mm。高压电缆在上，低压电缆在下。电缆、四小线穿过风门墙体时，必须通过专门预置的电缆孔。
6.井下巷道内的电缆，在直线段每隔50m、拐弯或分支点以及连接不同规格电缆的接线盒两端、穿墙电缆的墙的两边等地点都应设置标志牌（含有编号、用途、电压和截面等内容）。
7.过三岔门电缆和四小线必须与三岔门的拱弧度一致，加工专用的卡子将电缆和四小线固定在顶板上。
8.任何电缆、四小线不得捆在一起吊挂（综采工作面下出口的电缆已采用防护措施的除外）。
9.电缆吊挂高度：大巷电缆1.6m以上，采区巷道内电缆1.4以上（保证电缆在矿车掉道时不受撞击）。
附件1
井下管线整治标准及评分细则
井下电缆、四小整治标准：
1.在水平巷道中，电缆必须用电缆钩进行悬挂。
2.电缆悬挂要平直，各电缆要保持平行，不能起伏不平。
3.信号、通讯等四小线与动力电缆敷设在巷道同一侧时，必须敷设在动力电缆的上方，并保持100mm同以上的距离。
4.电缆与压风管、供水管在巷道的同一侧敷设时，必须敷设在管子上方，并保持300mm以上的距离。在安装瓦斯抽排管的巷道内，电缆和四小线与抽排管分别挂在巷道两侧。

管路吊挂标准

山阳煤矿公司管路吊挂标准1、系统管路应敷设在人行道侧，采煤工作面管路应敷设在靠工作面煤帮侧，掘进巷道必须按照形成工作面情况安设。

2、4寸及以下管路采用钢筋吊挂钩吊挂，吊挂钩必须垂直于巷道，系统巷道最底层管子吊挂高度距底板不低于1.8米，工作面顺槽吊挂高度不低于1.6米，吊挂间距为3米。

吊挂铁丝必须竖直，铁丝头顺时针绕三圈，盘圈必须紧密，切头方向一致，不超过1厘米。

3、6寸管路吊挂采用抱卡和花篮螺栓配合吊挂：在巷道锚网段打吊挂锚杆，锚杆深度不小于500MM；在架棚巷道，用双股10#铁丝在棚梁上固定花篮螺栓吊挂。

多趟6寸管路之间用单链环连接抱卡。

6寸管路吊挂高度必须确保最下沿和巷道底板之间不小于1米。

2、管路吊挂应保持平直，与巷道起伏度一致，紧贴巷道侧帮，可用12#铁丝在抱卡处向外拉来保证。

3、管子必须按压力水管、风管、排水管由上而下的顺序吊挂。

4、管路敷设经过巷道交叉点、硐室或经过设备时，必须做管路过桥，确保高度；不能压在设备上，因高度限制，必须用软管做过桥。

5、所有风水管路严禁出现滴、漏、跑、冒现象。

6、按规定管子必须刷漆编号。

①井下所有巷道排水管为铁红色；②压力水管为绿色；③压风管为橘黄色；④注氮管为深兰色；⑤注浆管为灰色，⑥截门三通为红色，⑦管路每根必须编号，编号距管子前端头0.5米，巷道内管路布置较多时，编号位置以最上边一根为准，其余管路编号和其上下对齐，且每隔50米注明管路用途，字体颜色为白色。

7、进风巷压力水管路每100米安设一个截门，回风巷道压力水管每50米安设一个三通及闸阀；压风管路每100米安设一个三通截门；并且编号挂牌管理。

8、工作面管路敷设到位。

压风、压水掘进巷道距工作面10米，采煤工作面回撤不得超过超前20米，排水管路铺设到距工作面最低处。

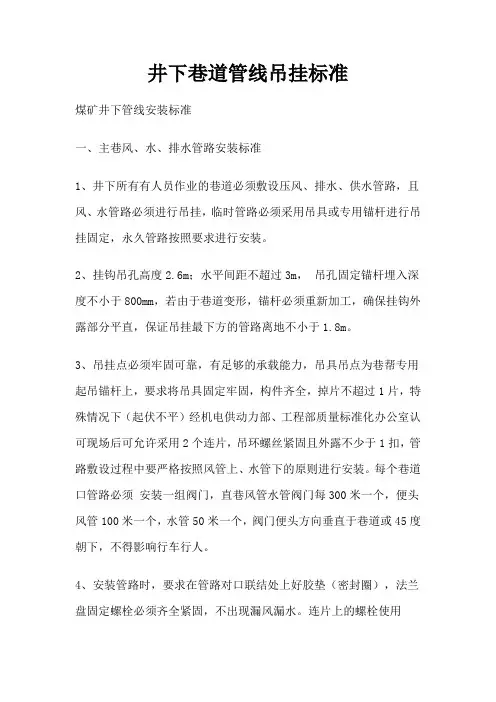

井下巷道管线吊挂标准

井下巷道管线吊挂标准煤矿井下管线安装标准一、主巷风、水、排水管路安装标准1、井下所有有人员作业的巷道必须敷设压风、排水、供水管路，且风、水管路必须进行吊挂，临时管路必须采用吊具或专用锚杆进行吊挂固定，永久管路按照要求进行安装。

2、挂钩吊孔高度2.6m；水平间距不超过3m，吊孔固定锚杆埋入深度不小于800mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，保证吊挂最下方的管路离地不小于1.8m。

3、吊挂点必须牢固可靠，有足够的承载能力，吊具吊点为巷帮专用起吊锚杆上，要求将吊具固定牢固，构件齐全，掉片不超过1片，特殊情况下（起伏不平）经机电供动力部、工程部质量标准化办公室认可现场后可允许采用2个连片，吊环螺丝紧固且外露不少于1扣，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

每个巷道口管路必须安装一组阀门，直巷风管水管阀门每300米一个，便头风管100米一个，水管50米一个，阀门便头方向垂直于巷道或45度朝下，不得影响行车行人。

4、安装管路时，要求在管路对口联结处上好胶垫（密封圈），法兰盘固定螺栓必须齐全紧固，不出现漏风漏水。

连片上的螺栓使用M12×35mm的，法兰盘连接螺栓使用M16的，4寸管应选用4寸管吊具，6寸管必须选用6寸管吊具，不得出现单个吊具。

5、当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，不得出现偏移或斜交等现象，严禁出现急弯或死弯。

6、临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的阀门，阀门手柄45度朝下。

管路过避难硐室横川时，在横川口必须各出一风、水便头，供水阀门安装高度距底板不大于1.6m。

7、井下所有装设压风供气阀门或压风自救系统位置必须用鲜明颜色标示，挂牌管理，牌并要注明阀门的规格、供气量、位置或压风自救系统阀门扳手要在同一方向平行于巷道，敷设的风、水管路采用油漆进行防腐处理。

井下管线安装标准

煤矿井下管线安装标准一、风、水管路安装标准：1、岩巷风、水管路安装标准：1.11.井下所有压风、静压水管路必须用E形架进行安装，相邻两E形架之间的距离不得超过5m，永久管路按照设计技术要求进行安装。

1.2E形架必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的E形架，机修厂要依据图纸严格控制加工尺寸和焊接质量，不合格的E 形架任何单位可拒绝领用。

1.3E形架高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

1.4吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

1.5当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直90°关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。

1.6临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

1.7敷设的风、水管路采用防腐涂料进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

1.8风、水管路均要进行编号，编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm，1.8风水管路沟通后严禁有漏风、漏水现象。

2、煤巷临时风、水管路安装标准：2.1煤巷的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采帮进行布置安装。

井下管线安装标准

1.3E形架高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

1.4吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

1.5当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

1.6临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

1.7敷设的风、水管路采用防腐涂料进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

1.8风、水管路均要进行编号，编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm，1.8风水管路沟通后严禁有漏风、漏水现象。

2、煤巷临时风、水管路安装标准：2.1煤巷内的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采帮进行布置安装。

巷道各种管线吊挂标准

祁东煤矿巷道各类管路吊挂管理规定为进一步提升矿井质量标准化水平，规范我矿巷道各类管路吊挂，特制定《祁东煤矿巷道各类管路吊挂管理规定》，望各单位认真执行。

大巷管路安装一、大巷管路安装标准:1、大巷管路安设要平直，30米范围内高低差不大于50毫米.2、大巷管路必须按管径从大到小安装，同一条巷道各类管路应根据具体情况确定管路尺寸，尽量采用同种规格管路。

3、大巷管路严禁吊挂在行人道侧。

4、大巷管路悬挂在巷道顶板时，必须对顶板岩性进行探察，由技术部门下达各项参数。

5、大巷管路吊挂高度：只行人巷道不得低于1.8米，需要过车运输物料的地点不得低于2.8米。

6、大巷顶部吊挂管路时，每间隔50米采用22公斤/米轨道或11号工字钢加工的横梁做为托梁进行加固。

横梁两端深入巷帮不小于400毫米，并采用牛腿进行稳固。

横梁两端5米扭矩误差不大于50毫米；横梁纵向要在同一标准水平上，落差不大于20毫米、横向水平允许误差不大于10毫米，以确保管路平直。

7、水管刷浅蓝色，压风管刷红色，每月冲刷一次、严禁出现污垢。

8、管路与管路之间的间距必须一致，间距差不得大于200毫米。

9、管路安装时，小于或等于90度的地方要设弯头，不准拐死弯。

10、管路在分岔后必须安装控制阀门，所用阀门的规格必须与管路规格一致，4寸及以上的高压阀门要编号管理。

11、所有管路必须按规定安设三通阀门，同一条巷道的三通阀门规格必须一致。

其中防尘管路皮带机巷管路每隔50米至少设一个三通阀门，其他巷道管路每隔100米至少设一个三通阀门。

所有管路三通阀门的方向应一致，严禁对准行人。

12、大巷管路每节必须吊挂、编号管理，每100米喷字标注管路的名称和长度。

二、验收及维护要求1、大巷管路安装或更换后，必须经分管矿长组织安监处、生产技术部、调度所验收；未经验收使用的给予施工单位负责人罚款500元。

2、大巷管路所属单位维护人员每旬对吊挂可靠性进行一次检查，发现问题及时处理；同时，要建立台账备查。

采掘巷道风水管路安装标准

采掘巷道管路吊挂安装标准为加强采掘巷道管路的标准化吊挂，从安全、美观、实用等方面综合考虑，特制定以下管路吊挂标准。

1、管路布置位置：轨顺、皮顺巷道内所有管路都在工作面外圈非开采侧敷设。

2、不同巷道内管路数量：（1）回采巷道：通常为5趟管路，分别为压风、供水、排水、注浆、注氮（黑色PE管）。

（2）掘进巷道：通常为3趟管路，分别为压风、供水、排水。

3、管路刷漆颜色：（1）回采巷道：由上至下排列顺序依次为压风、供水、排水、注浆、注氮（黑色PE管），管路颜色依次为蓝、绿、黄、铁红、黑，管路连接除注氮管路为法兰盘连接外，其余为卡兰连接，卡兰一律刷红漆，各类连接螺栓点红漆标识。

（2）掘进巷道：由上至下排列顺序依次为压风、供水、排水，管路颜色依次为蓝、绿、黄。

4、管径要求：除注氮为黑色PE管，其他管路均为长度4.5m，φ108mm×5mm的焊管。

5、管路编号要求：（1）所有管路均喷号管理并用箭头标识介质流向，上下对齐。

（2）管路编号规则：压风管路：FG---φ供水管路：SG---φ排水管路：PG---φ注浆管路：ZJ---φ注氮管路：ZD---φ（3）字体、字号及箭头：字体为宋体，字号为270，代号与数字之间用“---”隔开，箭头长120mm，宽20mm。

6、管路吊挂安装标准所有管路安装必须按巷道腰线高度拉线调平调直，具体安装固定标准为：（1）管路吊挂高度为：压风管底部位于腰线上方0.1m，其他管路依次用专用管路卡子吊挂（连接卡子后各管路中心距离为260mm）。

（2）管路采用顶部专用吊挂锚杆进行吊挂，今后新安装管路均用40T链条吊挂（每根管路一吊挂），即专用锚杆----40T链条----管路吊挂卡。

顶部吊挂锚杆间距为4.5m，误差控制在50 mm以内；外露长度控制在600 mm，距帮部最瘦处50mm—100mm，巷道肥处超过200 mm 时要做专用矩形架固定。

（3）管路吊挂卡按照每两道皮带吊挂卡、一道铁制吊挂卡形式分布（皮带吊挂卡由综机中心按照附图加工）。

管线悬挂标准

关于规范井下管路吊挂标准的建议为了进一步提高矿井现场安全质量标准化工作水平，根据公司领导安排针对煤矿工作特点结合外出参观其他煤矿在管路布置吊挂好的做法，为了使临汾公司基建矿井在井下管路吊挂达到规范化，现将井下管路吊挂标准规范建议如下：一、不同支护形式巷道的管路的吊挂规定：1、主副井筒、大巷管路吊挂标准方案一：支护方式为砌碹、模板浇注或锚喷巷道成形较好、中线偏差不得＜±100mm：在拱形巷道两米处垂直打￠32mm孔2～3个，深度500mm,使用￠30mm圆钢外露50mm，利用外露的圆钢焊接规格为200mm槽钢托架，托架上放置需要安设的各种管路，最后再使用U型卡将管路固定在托架框内，最下端距巷道底板不小于1.8米。

托架间距按4米/个，也可根据吊挂管路的数量、规格来确定，利用巷道的中腰线确定托架位置，保证管路吊挂的平直度。

图1方案二：在巷道两米处架设20#工字钢（横梁）间距5米/根。

在非行人侧将各种管路一排摆放在工字钢上部，管路间距150mm，对每趟管路再使用U型卡螺帽固定在工字钢上（工字钢另一侧敷设各种电缆）。

图22、盘区锚喷及掘进顺槽锚网梁巷道管路吊挂标准（1）采用锚杆悬吊槽钢将管路摆放在槽钢上的方式敷设。

管路和电缆布置在巷道行人侧，在行人侧距巷帮200mm处往巷中方向平行施工两根锚杆，锚杆排距5米，锚杆下部水平悬吊16#槽钢，将各种管路摆放在槽钢上部，各种管路间距100mm，每趟管路再使用U型卡螺帽固定在槽钢上部。

两根锚杆的间距及16#槽钢长度根据安装管路的数量及规格来确定。

（2）梯形棚支护的巷道：用U形卡将管路直接固定在顶梁下端一字排开，各种管路间距100mm。

另一种敷设方式：风筒放置在皮带稍靠人行道上方，管路与电缆各布置在巷道的两侧，加工吊环将管路垂挂在巷帮，吊环连接在锚梁上（梯形棚巷道吊环直接固定在顶梁上即可）。

（3）管子道管路可采用落地支架架设的方式，在非行人侧距巷帮保持300mm距离，管架高度为350mm；管架间距4米/个。

(完整版)井下电缆吊挂标准及管理规定

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准。

一、电缆敷设及吊挂原则：(一）电缆必须吊挂。

（二）、电缆水平敷设时必须巷道一致，垂直方向敷设时必须与地面成90º，即横平竖直。

（三）、电缆改变敷设方向时要求成90º转弯，转弯处应有适宜的圆弧。

（四）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在±50mm,上下10mm范围内变动）。

（五）、悬挂高度符合下列要求：（以下高度以挂电缆钩予埋件为准）1、主要运输巷道不低于1.6米。

2、掘进与回采巷道不低于1.6米，机电硐室不低于1.6米。

（六）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（七）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件埋入后裸露长度不超过30mm。

（八）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩）。

（九）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。

二、一般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩。

3、巷到一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、通讯电缆与信号电缆及电力电缆挂在同一侧。

6、电缆不得挂风筒或水管上。

7、电缆不得遭受淋水，如有淋水予以保护。

8、电缆上严禁悬挂任何物件。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

10、盘圈或盘8字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于100mm12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在巷道内，应敷设在电力电缆上方0.1m以上的地方。

管线设备吊挂标准--最新

为了进一步完善安全生产标准化工作，对井下管路、线缆及设备的吊挂安装标准参照《煤矿安全规程》、《煤矿安全生产标准化标准》及有关技术规范，制定标准如下：一、管路吊挂标准1、管路安装采用统一加工的吊挂钩吊挂，吊挂钩加工后统一粉刷沥青漆，钢管安装吊挂钩间距为6米/个，复合管安装吊挂钩间距为3米/个（拐弯、变节、龙门、跨巷处等根据现场实际情况调整吊挂钩数量或间距）。

2、管路统一进行编号，排水管路用字母,PS”表示，压风管路用字母5” 表示，供水管路用“GS”表示，直径用“DN”标识，标称直径单位为mm,并用箭头注明方向，例如“一YF-DN100"。

字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色与箭头颜色一致为白色。

管子编号统一喷在距管接口右侧0.8 米的位置并便于观看，间距为50米/处。

3、管路敷设时，在巷道的拐弯、车场等地点需要拐弯处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管进行连接，严禁使用规格小于水泵出口的管路与主管路连接。

4、管路敷设时在巷道的低洼处应设置三通和放淤阀。

5、管路吊挂钩必须由安装车间统一加工，使用单位不得私自加工，安装车间要依据图纸严格控制加工尺寸和焊接质量。

6、巷道内管路吊挂顺序自上至下为风管、水管、排水管，最下一根管路与底板的间距不小于1.5米，与皮带架之间的间距不小于0.3米，敷设在行人侧最下一根管路与底板的间距不小于1.8米。

7、供风管路统一刷黄色漆、供水管路统一刷绿色漆、排水管路统一刷黑色漆，管路刷漆前应先进行除锈后刷一遍防锈漆。

8、2寸及以下管路吊挂高度应在巷道腰线以上，每5m安装一个吊挂钩，各吊挂钩必须牢固固定在巷帮。

存在两趟以上2寸管路时，管间距为0.1米。

9、在倾斜或水平巷道中4寸或大于4寸的管路必须使用管子托架，或浇灌水泥墩子，管托间距不大于6m。

10、当管路通过风墙等设施时，要从墙的一角打孔通过，并用灰浆堵严，不得漏风，不得影响风门的使用。

井下管线安装标准

井下管线安装标准一、风、水管路安装标准：1、岩巷风、水管路安装标准：1.1 井下所有风、水管路必须进行吊挂，临时管路必须采用附图1管子挂钩进行吊挂固定，永久管路按照设计技术要求进行安装。

1.2 管子挂钩必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的管子挂钩，机修厂要依据图纸严格控制加工尺寸和焊接质量，不合格的挂钩任何单位可拒绝领用。

1.3 挂钩吊孔高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

吊挂点必须牢固可靠，有足够的承载能力。

1.4 风、水管路应同侧敷设，敷设过程中要严格按照风管在上、水管在下的原则进行安装。

1.5 当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

1.6 当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。

1.7 临时风水管路与固定风水管路并接时均采用钢管连接，弯头配制要美观，装配与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

1.8 敷设的风、水管路采用TH52-01型防腐涂料进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

1.9 风、水管路均要进行编号，风管编号“F”开头，如：“F001→”，水管编号“S”开头，如：“S001→”。

风水管路编号要上、下对照一致，间隔不超过50m。

编号要求统一采用白色字体，字号高度为40mm，箭头方向与流向相同。

煤矿井下管路吊挂标准及相关规定

井下管路吊挂标准及相关规定矿属各单位：为了进一步加强我矿井下管路吊挂管理，规范各单位现场施工管路吊挂标准，杜绝井下管路吊挂乱、无统一标准的现象，根据《煤矿安全规程》及质量标准化要求，结合我矿实际，特制定本规定。

一、适用范围本规定适用于井下管路吊挂，所指管路主要包括压风管、供水管、排水管、注浆管等。

二、一般规定1、管路吊挂原则上应和电缆分别敷设在巷道的两侧，敷设在同一侧时，应与电缆保持0.3m以上的距离，且敷设在电缆下方，原则上管路敷设距底板至少保持300mm以上距离。

2、巷道内管路的敷设应满足设备、行人的安全需要，巷道出现冒顶、地鼓、片帮时应及时修护。

3、巷道内管路必须进行刷漆防腐。

刷漆的颜色遵照如下规定:供风管路黄色，供水管路绿色，排水管路黑色。

刷漆必须保证均匀，鲜艳美观。

4、巷道内管路，应有标明用途、管径、长度（管路编号）、流体方向等的标识，管路标识应规范、清晰。

标识及箭头用白色或红色油漆标注，指示流向。

直线管道50m一个箭头，拐弯及过墙两侧均要标注箭头。

DN100(4寸)及以下的管道，箭头长度是管道直径的2倍，DN100(4寸)以上的管道，箭头长度是管道直径的1.5倍。

同一趟管道的箭头长短大小要一致。

5、每根管路都应有编号，排水管路用字母“PS”表示，压风管路用字母“YF”表示，供水管路用“GS”表示，等，直径用“DN”标识，单位为mm，编号为管子的序号，例如YF-DN100-88。

字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色与箭头颜色一致。

管子编号统一喷在距管接口右侧0.8米的位置并便于观看。

6、供风、供水管路每隔50m应加装一组分支三通和截止阀，当遇到分支处安装一个三通和截止阀，截止阀一律口朝上倾斜30度布置，管路要求密封完好，无跑、冒、滴、漏现象。

（分支采用25#液压截止阀）7、管路的管径在同一巷道内必须保持统一，不得使用不同管径的管路，严禁使用前小后大管路的管径进行连接。

8、管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。

井下电缆管路敷设吊挂标准

井下电缆管路敷设吊挂标准矿属各基层区队：为规范我矿电缆管路敷设吊挂，现统一规定如下：一、井下电缆的敷设和吊挂：（一）盘区巷道：1、在巷道中吊挂于人行道侧，以专用帮锚杆固定钢丝绳，在钢丝绳上吊挂电缆钩，并且钢丝绳上下均固定，达到横平、竖直、侧成平面的效果。

2、在巷道中布置锚杆，要求上排锚杆位于人行道侧高度在2米左右，高度可根据巷道起伏尽量使钢丝绳拉紧后，能够保持在一条直线上来适当调整。

锚杆垂直打于巷帮内，深度以能满足电缆吊挂压力为准。

下排锚杆以上排锚杆为基准，上下距离以该地点一套电缆钩的长度为准，要求拉紧钢丝绳后，能够将电缆钩涨紧。

锚杆螺纹外露在150毫米以上，上排锚杆以3米的横向间距布置，下排锚杆以6米的横向间距布置。

用3分钢丝绳、长度以51米为单位进行布置，两头用卡栏和花兰螺丝固定，并涨紧，中间固定于锚杆上。

3、电缆钩固定在钢丝绳上，每隔1米吊挂一套，盘区巷道（从上至下）依次为上挂电缆钩1个、50型电缆钩4个、80型电缆钩3个、下挂电缆钩1个来布置。

（注：盘区巷道布置的电缆钩的数量可根据实际电缆敷设电缆的最大需要量进行调整，下排锚杆距上排锚杆距离也要做出相应调整）（二）采掘巷道：1、在巷道中吊挂于人行道侧，以帮（角）锚杆固定电缆钩，达到横平、竖直、侧成平面的效果。

2、以巷道顶板为基准，15#煤利用巷道已有帮锚杆进行电缆吊挂，以现有排距每个锚杆均须吊挂，最下一钩固定在底部钢带上。

电缆钩（从上至下）依次为上挂电缆钩1个、50型电缆钩，50型电缆钩的数量根据电缆的数量进行增减。

电缆钩数量能够满足监测监控队各种信号线缆，用最上第一钩，其它单位的控制线、信号线用第二钩，动力线分钩吊挂依次下排的要求。

9#煤利用巷道角锚杆进行电缆钩吊挂，以现有排距每个角锚杆均须吊挂，10号铁丝梆扎铁质电缆钩、电缆钩下部，每10米打一根锚杆，50米拉一根钢绞线用于固定电缆钩。

保持电缆钩紧贴巷帮固定，电缆钩须用黑漆刷全。

（三）其它地点：1、横跨硐室、水仓、巷口等地点时，在顶板上打专用锚杆用于电缆的吊挂。

井下工作面风水管路及电缆管线吊挂和设备完好标准

井下风水管路及电缆管线吊挂和设备标准适用地点：12011工作面、12031工作面、12051工作面、12071工作面、一、走向:电缆和风水管路应分别走在巷道两侧.如需走在巷道同一侧时,电缆应走在风水管路上方,且间距不得小于300㎜.电缆与瓦斯抽放管道必须分开吊挂在巷道的两侧。

二、吊挂高度和固定:1、胶带顺槽、轨道顺槽电缆由上至下依次为检测线、电话线、信号线、动力线，分层布置,各种线不得扎成一束、间距符合规定。

固定采用￠6钢绞线拉成水平直线, 钢绞线每50米两端用花篮螺栓拉紧，电缆吊挂用塑料电缆钩,用Φ12铁丝将电缆钩固定在钢绞线上，吊挂在巷中间的支柱上（电缆钩面向人行道侧），电缆钩顶部距工字钢横梁200㎜；中部车场电缆固定采用￠6钢绞线拉成直线，用塑料电缆钩吊挂在巷道右侧（12071、12031）或左侧（12011、12051）﹝面向工作面方向﹞，所有电缆钩间距1000㎜.间距统一。

2、轨道顺槽、胶带顺槽风水管路用采用￠6镀锌钢丝绳和绳卡与工字钢连接牢固, 吊挂在轨道顺槽、胶带顺槽现已安装位置的工字钢支腿上,吊挂钢丝绳长度统一，固定点与管道间距不应大于300㎜，固定点间距为4米,高度距巷道地板1.5米。

风水管道间距不得大于200㎜，管道吊挂保持平直，间距统一。

中部车场风水管路吊挂，岩巷部分走巷顶，采用锚杆托架进行吊挂，托架下部距巷道腰线不得低于1.2米；工字钢及U型钢段采用“8”字形状的镀锌抱箍固定后，吊挂在巷道左侧（12031）工字钢横梁下部或右侧（12071）U型钢或工字钢的支腿上，高度巷道底板以上1.5米的位置。

.4、各种电缆不得交叉缠绕,多余电缆应展开吊挂,电缆表面不得有灰浆和泥浆;电缆接头统一使用模具,风水管路接头使用快速接头,各部位连接合格、规范. 电缆标志牌应悬挂在每100米、巷道拐弯和分支点、连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边.风水管路、电缆需横跨巷道时,应走到于所接巷道或设备位置后,紧贴巷顶排列整齐布置。
