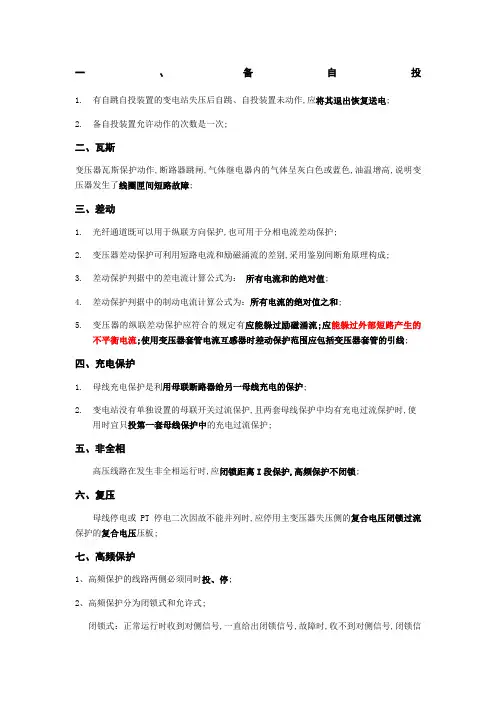

一、备自投1.有自跳自投装置的变电站失压后自跳、自投装置未动作,应将其退出恢复送电;2.备自投装置允许动作的次数是一次;二、瓦斯变压器瓦斯保护动作,断路器跳闸,气体继电器内的气体呈灰白色或蓝色,油温增高,说明变压器发生了线圈匣间短路故障;三、差动1.光纤通道既可以用于纵联方向保护,也可用于分相电流差动保护;2.变压器差动保护可利用短路电流和励磁涌流的差别,采用鉴别间断角原理构成;3.差动保护判据中的差电流计算公式为：所有电流和的绝对值;4.差动保护判据中的制动电流计算公式为：所有电流的绝对值之和;5.变压器的纵联差动保护应符合的规定有应能躲过励磁涌流;应能躲过外部短路产生的不平衡电流;使用变压器套管电流互感器时差动保护范围应包括变压器套管的引线;四、充电保护1.母线充电保护是利用母联断路器给另一母线充电的保护;2.变电站没有单独设置的母联开关过流保护,且两套母线保护中均有充电过流保护时,使用时宜只投第一套母线保护中的充电过流保护;五、非全相高压线路在发生非全相运行时,应闭锁距离I段保护,高频保护不闭锁;六、复压母线停电或PT停电二次因故不能并列时,应停用主变压器失压侧的复合电压闭锁过流保护的复合电压压板;七、高频保护1、高频保护的线路两侧必须同时投、停;2、高频保护分为闭锁式和允许式;闭锁式：正常运行时收到对侧信号,一直给出闭锁信号,故障时,收不到对侧信号,闭锁信号消失,保护动作;即通道中断时,保护肯定会动作允许式：正常运行时收不到对侧信号,故障时,若收到对侧信号区内故障,发出允许动作信号,保护动作跳闸；若收不到对侧信号区外故障,保护不动作;即,通道中断时,保护收不到信号,不会动作;3、发现保护装置如高频保护交换信号不符合规定及二次回路存在缺陷或异常情况,应作记录,通知本单位继电保护人员及时处理;如发现保护装置有明显异常,可能引起误动作时,现场值班运行人员应作出正确判断,向有关调度汇报,并申请退出;4、高频保护失去电压或装置总闭锁信号发出后,应停用;5、阻波器;耦合电容器;结合滤波器出现故障时需退出相应通道的高频保护,远跳装置,防止保护误动;八、电流保护1.电压速断保护必须加装电流闭锁元件才能使用;2.过流保护的动作电流是按躲过最大负荷电流整定的,在有些情况下不能满足灵敏度的要求;因此为了提高过流保护在发生短路故障时的灵敏度和改善躲过最大负荷电流的条件,所以在过流保护中加装低电压闭锁;3.单电源线路速断保护范围是20%-50%4.三绕组变压器三侧都装过流保护的作用是：能有选择地切除故障,无需将变压器停运;各侧的过流保护可以作为本侧母线、线路的后备保护;主电源侧的过流保护可以作为其他两侧和变压器的后备保护；当变压器任意一侧的母线发生短路故障时过流保护动作,因三侧都装过流保护,能使其有选择性地切除故障;5.500kV主变压器低压侧三相过流保护作为低压线圈后备保护;作为低压母线主保护;6.同一线路不同地点短路时,由于短路电流不同,保护具有不同的工作时限,在线路靠近电源端短路电流较大,动作时间较短这是反时限特性的电流保护7.母联过流保护充变压器时增加延时的目的是躲过变压器励磁涌流;九、距离保护1、分段式：I段保护80%—85%,是I段中保护范围最稳定的动作时限为0s,II段保护本线路全长和下一线路的30%-40%,动作时限为0.5s;III段保护本线路和下一线路全长并延伸到再下一线路;2、距离保护阻抗继电器釆用0°接线;3、接地距离保护可以反映单相接地短路、两相接地短路、三相短路故障;能够保护各种接地故障;可以允许很大的接地过渡电阻;保护动作速度快,动作特性好;4、系统振荡时,三段式距离保护会误动;寻找直流接地或距离保护出现异常情况时,严禁在未解除保护前用拉合直流保险来消除异常;5、当电压回路切换时发生不正常现象,应将有关距离保护停用并立即着手处理;当电压消失后,应先将距离保护压板退出;6、距离保护感受距离与动作时限的关系是距离越近,动作时限越短;7、当停用保护装置所使用的电压互感器时,需进行二次电压倒换,运行值班人员、运维人员应先采取必要措施不使电压回路中断将距离保护退出,才可操作;十、零序1.在接地故障线路上,零序功率方向与正序功率反向2.大电流接地系统零序电流的分布,主要取决于送电线路零序阻抗;中性点接地变压器的零序阻抗;3.零序电流保护的特点有反应单相接地故障;零序电流可以来自中性点电流互感器;零序电流可以来自三相电流互感器;4.高压输电线路零序方向保护设计安装时需注意线路发生接地时零序电流是从接地点流向中性点、线路零序方向保护的零序电流和零序电压的极性应相反接线;5.下面这句话错误：对于部分分级绝缘变压器间隙零序电流电压保护暂时无法实现两段实现整定,且中压或低压侧无小电源接入的,要求对相关回路进行改造,完善此功能;十一、母差保护1.母差保护动作停讯的作用就是保证母线故障发生在电流互感器和断路器之间时,对侧断路器快速切除故障;2.不允许在母线差动保护电流互感器的两侧挂地线,是因为将使母差保护励磁阻抗大大降低,可能对母线差动保护的正确动作产生不利影响;母线故障时,将降低母线差动保护的灵敏度;母线外故障时,将增加母线差动保护二次不平衡电流,甚至误动;3.比率差动构成的母线差动保护中,若大差电流不返回,其中有一个小差动电流动作不返回,母联电流越限,则可能的情况是母联断路器失灵;短路故障在死区范围内;4.bP-2b母线保护装置对双母线各元件的极性定义为：母线上除母联外各元件的极性必须一致,母联极性同II母线上元件的极性;5.哪些原因将会闭锁母差保护Ta断线;十二、失灵保护1.220kV主变断路器的失灵保护,其起动条件是主变电气量保护动作,相电流元件动作,开关位置不对应2.断路器失灵保护,是近后备保护中防止断路器拒动的一项有效措施,只有当远后备保护不能满足灵敏度要求时,才考虑装设断路器失灵保护;3.断路器失灵保护的动作时间应大于故障线路断路器的跳闸时间及保护装置返回时间之和再加裕度时间;4.失灵保护动作条件是对应断路器保护动作出口,且断路器任一相存在故障电流;十三、智能1.双重化配置的保护及过程层设备,第一套接入过程层A网,第二套接入过程层B网;为防止相互干扰,两网之间应完全独立;2.智能化变电站辅助控制风机智能控制子系统由控制器、漏电保护器、交流接触器、用户面板构成;3.交换机光交换机：它的作用是把各种过程层设备联系在一起;合并器,保护装置,智能设备等,都是通过光缆光纤连接在“光交换机”上,这些设备通过交换机,共享该线路的信息;4.智能化站线路都有一个合并器,它的作用是采集该条线路的等信息,提供给电流电压,保护装置和测控装置;十四、综合&基础1、下列保护会受PT断线影响的是纵联方向保护;纵联距离保护,方向零流保护;影响带方向类的,距离类的保护,高频,减负荷等2、电容器的欠压保护主要作用是防止线路跳开引起电容器组失去电源后,由线路重合闸动作使电容器组承受合闸过电压而损坏;母线失电时此保护将动作跳电容开关;3、当系统运行方式变小时,电流和电压的保护范围是电流保护范围变小,电压保护范围变大4、连接电流回路的导线截面,应适合所测电流数值;连接电压回路的导线截面不得小于1.5平方毫米;5、三相负载对称是指电阻相等,电抗相等,性质相同;6、微机保护定检周期和时间原则规定如下：新安装的保护1年内进行一次全部检验,以后每6年进行一次全部检验,每1-2年进行一次部分检验;7、微机继电保护装置在运行中需要改变已固定好的成套定值时, 不必退出微机继电保护装置;8、在保证有一套主保护运行的情况下,天气好时允许其他保护装置轮流停用但停用时间不得超过1h9、断路器三相位置不一致保护应采用断路器本体三相位置不一致保护;10、母联分段兼旁路断路器作母联分段断路器运行时,投入其他保护跳母联分段的压板,停用带路运行的保护;11、抑制潜供电流的方法有快速接地开关和高抗中性点加装小电抗;12、短路电流的冲击值主要用来检验电气设备的动稳定;13、对双重化保护的电流回路、电压、直流回路、双套跳圈的控制回路等,两套系统不应合用一根多芯电缆;14、微机保护装置中启动元件的作用是启动保护故障处理程序;开放出口继电器电源;。
差动保护的基本原理
差动保护的基本原理差动保护是电力系统中常用的一种保护方式，用于检测电气设备发生故障时的电流差异，从而及时采取动作措施，防止故障扩大并保护设备安全运行。
本文将从差动保护的基本原理、差动保护的主要应用领域以及差动保护的发展趋势等方面进行详细介绍。
差动保护的基本原理差动保护是基于电流差动原理而建立的。
其基本原理是通过比较电流的进出差异来检测设备是否发生故障。
在理想情况下，正常工作时电流的进出应该是相等的，即电流之差为零。
如果设备发生故障，则电流发生偏差，进出电流之差将不为零，这时差动保护系统将发出动作信号，切断故障部分的电源，保护系统的正常运行。
差动保护系统主要由主保护和备用保护两部分组成。
主保护负责实现差动保护的主要功能，备用保护则在主保护系统发生故障时起到备份作用。
主保护系统通常由差动电流继电器、比较器以及动作执行器等组成。
差动电流继电器负责将进出电流进行比较，发现差异时输出信号给比较器，比较器再将信号转化为动作信号给动作执行器。
差动保护的主要应用领域差动保护广泛应用于电力系统的各个环节，包括发电厂、变电站以及配电网等。
在发电厂中，差动保护用于发电机组、变压器等设备的保护。
在变电站中，差动保护则用于变压器、电缆线路等高压设备的保护。
而在配电网中，差动保护主要应用于低压设备，如配电变压器、电缆线路等。
差动保护的发展趋势随着电力系统的不断发展和现代化要求的提高，差动保护也在不断演变和完善。
目前，差动保护已经实现了微机保护的发展，并结合了现代的通信技术。
微机保护使得差动保护系统的功能更加强大，可实现更精确的测量和判断。
通信技术的应用使得差动保护系统能够实现远程控制和监控，提高了运维效率和安全性。
此外，差动保护系统还在趋向智能化和自适应方向发展。
智能化差动保护系统能够实现自动分析故障类型和区域，准确识别故障类型并采取相应的保护措施。
自适应差动保护系统则能够根据电网的实际运行情况对差动保护参数进行动态调整，提高保护系统的适应性和准确性。
差动保护实习报告
一、实习背景随着电力系统的不断发展，电力设备的运行环境日益复杂，对电力设备的保护要求也越来越高。
差动保护作为一种重要的继电保护方式，在电力系统中起着至关重要的作用。
为了提高自己的专业技能，我选择了差动保护作为实习课题，通过实习，深入了解差动保护的工作原理、操作方法以及在实际应用中的注意事项。
二、实习目的1. 理解差动保护的工作原理，掌握差动保护的接线方式。
2. 学习差动保护的调试、试验和故障处理方法。
3. 提高自己在电力系统运行维护中的实际操作能力。
4. 增强团队协作能力，培养严谨的工作态度。
三、实习内容1. 差动保护工作原理及接线方式（1）差动保护工作原理：差动保护利用被保护设备两侧电流的相位差和幅值差来检测故障。
当被保护设备发生故障时，两侧电流的相位差和幅值差将发生变化，差动继电器动作，从而切断故障电路，保护设备。
（2）差动保护接线方式：差动保护接线方式主要有两种，即单相星形接线和三相星形接线。
单相星形接线适用于单相设备，三相星形接线适用于三相设备。
2. 差动保护的调试与试验（1）调试：差动保护的调试主要包括校验继电器参数、检查接线是否正确、测试保护装置的响应时间等。
调试过程中，要严格按照操作规程进行，确保差动保护装置正常工作。
（2）试验：差动保护的试验主要包括短路试验、过负荷试验、保护装置的灵敏度试验等。
试验过程中，要确保试验设备安全可靠，试验数据准确。
3. 差动保护的故障处理（1）故障现象：差动保护动作，保护装置发出故障信号。
（2）故障处理：首先检查差动保护装置的接线是否正确，然后检查继电器参数是否正常。
如发现异常，应及时调整。
如故障仍无法排除，应检查被保护设备，查找故障原因。
四、实习体会与收获1. 通过本次实习，我对差动保护的工作原理、接线方式、调试与试验以及故障处理有了更加深入的了解。
2. 在实习过程中，我学会了如何与团队成员协作，共同解决问题，提高了自己的团队协作能力。
3. 实习过程中，我深刻体会到了严谨的工作态度的重要性。
主变差动保护总结
主变差动保护总结主变差动保护的原理是根据主变压器的母线和两侧线端电流的差值来判断主变压器是否出现故障。
正常情况下，主变压器两侧电流应该相等，差值接近于零。
当主变压器出现故障时，例如绕组接地或短路，会导致两侧电流不均衡，差值超过设定值，此时主变差动保护会发出动作信号，切断故障点。
主变差动保护由差动保护装置、电流互感器、信号传输线路和控制信号组成。
差动保护装置是主变差动保护的核心部分，主要包括测量单元、比较单元、判别单元和动作单元。
测量单元用于测量主变压器两侧线端电流，比较单元对测量到的电流进行比较，判别单元根据传感器测量到的电流差值大小进行判断，动作单元接受判别单元的信号，切断故障。
主变差动保护的工作原理主要包括测量、比较和判决。
测量是通过电流互感器测量主变压器两侧电流的大小。
比较是将测量到的电流进行比较，计算出差动电流。
判决是根据差动电流的大小与设定值进行比较，判断主变压器是否发生故障。
如果差动电流超过设定值，则发出动作信号，切断故障。
主变差动保护在电力系统中发挥着重要的作用。
首先，它可以对主变压器进行全面的保护，能够及时切断故障，避免故障扩大，保护设备和人员安全。
其次，主变差动保护可以提高系统的可靠性和稳定性，减少停电次数和故障恢复时间，提高供电质量。
此外，主变差动保护还可以提供精确的故障定位信息，为故障处理提供参考。
然而，主变差动保护也存在一些问题和挑战。
首先，主变差动保护需要准确的电流互感器来测量电流大小，如果电流互感器存在问题，会导致保护装置误动作或漏动作，影响保护的可靠性。
其次，主变差动保护需要对系统进行合理的接线和参数设置，否则会影响保护的准确性和可靠性。
另外，主变差动保护还需要与其他保护装置、自动化系统进行配合工作，需要进行定期的检修和试验，以确保其正常运行。
总之，主变差动保护是电力系统中一种重要的保护装置，具有保护主变压器、提高系统可靠性和稳定性的作用。
通过对主变差动保护的原理、组成、工作原理以及应用进行总结，可以更好地理解和应用主变差动保护，提高电力系统的安全和可靠性。
主变差动保护的基本原理
主变差动保护的基本原理主变差动保护是一种用于保护电力系统主变压器的重要保护装置。
它通过检测主变两侧电流的差值，判断主变压器是否发生故障，并根据判断结果进行相应的保护动作。
主变差动保护具有灵敏、可靠、快速等特点，是保护主变压器安全运行的主要手段之一。
主变差动保护的基本原理如下：1.差动电流原理：主变差动保护是基于差动电流原理工作的。
在正常情况下，主变两侧的电流应当是相等的，即差动电流为零。
而当主变发生故障时，例如短路、接地等，主变两侧的电流就会发生不平衡，即出现差动电流。
2.电流传感器：主变差动保护装置通过电流传感器获取主变两侧的电流信息，这些电流传感器通常是电流互感器。
主变差动保护通常使用两个电流传感器，分别连接到主变两侧的线路上。
3.电流比较：主变差动保护对两侧电流进行比较，以判断是否发生故障。
通常，差动保护器会对两侧电流进行相位和幅值的比较。
如果主变两侧电流相等，没有差动电流，差动保护器则认为主变正常；而如果主变两侧电流不相等，存在差动电流，差动保护器则判断主变发生故障。
4.差动保护动作：当差动保护器判断主变发生故障时，它会触发保护动作，以隔离故障点并保护主变。
差动保护器的保护动作通常通过输出一个或多个触发信号来实现，触发信号可以用来操作断路器、闸刀等设备。
5.可靠性增强技术：为了提高主变差动保护的可靠性，常常采用一些增强技术。
例如，差动保护器可以通过设置延时、滞后等功能来抑制瞬时故障误动作。
此外，还可以使用同步电流补偿、零序电流补偿等技术来提高保护的精度和可靠性。
总结起来，主变差动保护通过检测主变两侧电流的差异，来判断主变是否发生故障，并触发相应的保护动作。
它具有灵敏、可靠的特点，是保护主变压器运行安全的重要手段之一。
同时，通过采用增强技术，可以进一步提高保护的可靠性和精度。
母线差动保护原理
母线差动保护原理母线差动保护是一种重要的电力系统保护，通常用于保护电力系统中的母线和变压器。
它的基本原理是，当电力系统中发生故障时，母线差动保护会检测到电流的不平衡，并自动切断相关的设备，以防止更严重的损坏。
一、母线差动保护的基本原理母线差动保护的基本原理是，当电力系统中发生故障时，在故障点附近的母线上会产生电流不平衡，这种不平衡电流会被母线差动保护装置检测到，从而自动切断相关的设备，以防止更严重的损坏。
母线差动保护装置由两部分组成，即差动检测部分和分闸部分。
差动检测部分由两个电流互感器组成，其中一个电流互感器分别连接到母线的两侧，另一个电流互感器连接到母线的中央，它们的输出电流可以检测到母线上的电流不平衡情况。
当检测到电流不平衡时，分闸部分就会自动切断相关的设备，以防止更严重的损坏。
二、母线差动保护的工作原理母线差动保护的工作原理是，当发生故障时，在母线上会产生电流不平衡，电流互感器会检测到这种电流不平衡，并将信号发送给母线差动保护装置，母线差动保护装置会根据信号的大小自动切断相关的设备，以防止更严重的损坏。
母线差动保护的工作原理可以通过下图来说明：图1 母线差动保护的工作原理从图中可以看出，当发生故障时，母线上会出现电流不平衡，电流互感器会检测到这种电流不平衡，并将信号发送给母线差动保护装置，母线差动保护装置会根据信号的大小自动切断相关的设备，以防止更严重的损坏。
三、母线差动保护的优点母线差动保护的优点有很多，其中最主要的优点是：（1）快速反应。
母线差动保护的反应速度非常快，可以在短时间内检测到电流的不平衡，从而及时切断相关的设备，以防止更严重的损坏。
（2）精确度高。
母线差动保护的精确度非常高，可以准确检测到母线上的电流不平衡，从而及时切断相关的设备，以防止更严重的损坏。
（3）容易安装。
母线差动保护装置安装简单，只需将电流互感器安装在母线的两侧和中央即可，无需额外的安装成本。
四、母线差动保护的应用母线差动保护的应用非常广泛，它可以用于保护电力系统中的母线和变压器，以及其他电力设备，如电机、负荷开关、断路器等。
差动保护基本原理
差动保护基本原理差动保护是电力系统中常用的一种保护方式，用于检测电气设备的内、外部短路故障，并迅速切断故障部分，以保护电器设备的安全运行。
它的基本原理是基于电流差值的测量。
差动保护的原理可以分为两个方面：差动原理和差流原理。
一、差动原理当设备正常运行时，设备两端的电流大小是相等的，因为电器设备是采用闭合的回路。
而当设备发生内、外部短路故障时，由于故障电流的存在，电流的值和方向会发生变化，导致设备两端电流不再相等。
差动保护通过测量设备两端电流的差值，当差值超过设定的阈值时，判断故障发生，并发送保护信号，进行故障切除或报警。
二、差流原理差流原理是差动保护中常用的一种实现方法。
它通过将电流采样器放置在设备两端，测量设备两端的电流，并将测量结果进行差分运算，得到差流信号。
差流信号经过放大、整定之后与设定的阈值进行比较，当差流信号超过设定的阈值时，判断设备发生故障，进行切除或报警。
差流原理的实现可以使用各种电流互感器和差流计算器来完成。
差动保护的基本原理可以用以下示意图来表示：```───────────────────────监控│╔═══╦═══╗│设备1→→││多绕组变压器│←←设备2││││←←信号源│─────→→╚═══╩═══╝││││差动保护装置```以上示意图中，设备1和设备2之间连接一个多绕组变压器，通过变压器的中继作用，将设备两端的电流进行采样并传输到差动保护装置。
差动保护装置通过差分运算，计算设备两端电流的差值，并将计算结果与设定的阈值进行比较，如果差值超过设定的阈值，说明设备发生故障，差动保护装置会发送信号进行保护动作。
差动保护具有快速、可靠的动作特性，可以有效地检测电气设备的内、外部短路故障，并迅速切除故障部分，保护电器设备的安全运行。
差动保护在电力系统中得到广泛的应用，常见的应用包括变压器差动保护、母线差动保护、发电机差动保护等。
并且随着电力系统的智能化发展，差动保护装置也在不断地发展，逐渐向数字化、网络化的方向发展。
差动保护动作的原理
差动保护动作的原理
差动保护是一种电气保护装置，用于保护电力系统中的发电机、变压器和电动机等设备。
它的原理是利用设备两端的电流差值进行判断，当电流差超过设定的阈值时，差动保护装置会动作从而切断故障电路。
差动保护的原理可以分为以下几个步骤：
1.测量相间电流：差动保护装置会通过电流互感器等装置测量设备两端的相间电流。
这些电流值会传送到差动保护装置的继电器中进行处理。
2.计算电流差值：差动保护装置会通过对测量到的相间电流进行计算，得到相间电流的差值。
通常采用的计算方法是将设备两端的电流进行求和，然后与设备额定电流进行比较。
3.判断电流差值是否超过阈值：差动保护装置会将计算得到的电流差值与设定的阈值进行比较。
如果电流差值超过了阈值，说明设备发生了故障。
4.动作保护装置：当电流差值超过阈值时，差动保护装置会动作，切断故障电路，从而保护设备免受进一步损坏。
总结起来，差动保护的原理就是通过测量设备两端的电流差值，判断设备是否发生故障，并在故障发生时动作，以保护设备的安全运行。
线路差动保护原理
线路差动保护原理
线路差动保护是电力系统中一种重要的保护装置，用于检测线路上的相间故障和其他异常条件。
它基于差动原理，通过比较线路两端的电流来实现对线路状态的监测和保护。
线路差动保护装置通常由差动继电器、电流互感器和电压互感器组成。
电流互感器用于测量线路两端的电流值，而电压互感器则用于测量线路两端的电压值。
差动继电器则负责将电流和电压信号进行差动计算和比较，从而判断线路是否存在故障。
在正常情况下，线路两端的电流应该是相等的，因为电流在闭合回路中保持守恒。
当线路发生相间故障时，如线路短路或接地故障，故障点处的电流将增大，导致线路两端的电流不再相等。
差动继电器通过比较线路两端的电流值，如果检测到差异超过设定的阈值，则判定为故障发生，并触发保护动作，如切断故障段电源，以保护线路的安全运行。
除了故障检测，线路差动保护还能识别线路上的其他异常情况，如不均衡负荷、相序错位等。
这些异常情况也会导致线路两端的电流不相等，因此差动继电器可以通过比较电流差异来判断线路的状态，以避免潜在的故障风险。
总之，线路差动保护是一种重要的电力系统保护装置，通过比较线路两端的电流来检测故障和其他异常情况。
它采用差动原理，可以高效地保护电力线路的安全运行。
发电机差动保护的原理及作用
发电机差动保护的原理及作用发电机差动保护是指在发电机内部进行保护，以保证发电机的稳定运行和安全性。
差动保护的原理是通过比较发电机两端的电流差异来判断是否存在故障。
本文将详细介绍发电机差动保护的原理、作用以及实现方法。
一、差动保护的原理差动保护的原理基于电流的基本定律——基尔霍夫定律，即在一个封闭电路内，流入的电流等于流出的电流。
因此，当发电机两端的电流不相等时，就说明存在故障。
发电机差动保护的核心就是利用这个原理进行保护。
具体来说，差动保护的原理是将发电机两端的电流通过互感器进行变压，再通过差动继电器进行比较。
如果两端的电流差异超过设定值，就会启动保护动作，切断故障电路，以确保发电机的安全运行。
二、差动保护的作用发电机差动保护的作用是保护发电机本身，防止因为内部故障导致发电机损坏。
具体来说，差动保护可以保护发电机内部的绕组、绝缘材料、开关设备等，防止电流过大或者电流短路等故障。
差动保护还可以防止因为外界故障引起发电机内部故障，如电网短路、线路故障等。
在这些情况下，差动保护可以及时切断故障电路，防止故障扩大，保护发电机的安全。
三、差动保护的实现方法差动保护的实现方法通常包括三个步骤：测量、比较和保护。
具体来说，差动保护的实现方法如下：1.测量测量是差动保护的第一步，即通过互感器对发电机两端的电流进行测量。
互感器是一种电器元件，能够将电流变成电压。
互感器的作用是将发电机两端的电流变成对应的电压信号，以便进行比较。
2.比较比较是差动保护的第二步，即将测量到的电流信号进行比较。
比较的方法通常是利用差动继电器，将发电机两端的电流信号进行差分运算，得到差值信号。
如果差值信号超过设定值，就说明存在故障，需要启动保护动作。
3.保护保护是差动保护的第三步，即根据比较的结果进行保护动作。
保护动作通常是通过继电器实现的，可以切断故障电路，防止故障扩大。
同时，保护动作还需要发送信号给控制系统，以便进行相应的处理。
四、总结发电机差动保护是保护发电机的重要手段之一，通过测量、比较和保护三个步骤，可以及时发现和切断发电机内部的故障电路，保证发电机的稳定运行和安全性。
变压器差动保护问题分析及措施
变压器差动保护问题分析及措施【摘要】在电力系统中电力变压器是十分重要和必不可少的设备。
它的故障将会给系统的正常供电和安全运行带来严重的后果，因此，变压器主保护：差动保护的正确动作至关重要。
为提高差动保护正确动作率，我们还要在工作中总结问题，分析问题，并提出改进措施，提高电网的安全运行。
【关键词】变压器；差动保护按差动原理构成的继电保护装置具有动作速度快，灵敏度高，不受外部短路影响，不受系统振荡影响等优点。
因而差动原理在构成继电保护装置上得到了广泛的应用。
当差动原理用于保护变压器时，需要解决在构成其他设备差动保护时，也会遇到一些特殊的问题，本文分析了一些问题及改进措施。
1.变压器纵差保护问题分析与措施变压器的高、低压侧是通过电磁联系的，故仅在电源的一侧存在励磁电流，它通过电流互感器构成差回路中不平衡电流的一部分。
在正常运行情况下，其值很小，小于变压器额定电流的3%。
当发生外部短路故障时，由于电源侧母线电压降低，励磁电流更小，因此，在这些情况下的不平衡电流对差动保护的影响一般可以不必考虑。
但在变压器空载投入电源或外部故障切除后电压恢复过程中，则会出现励磁涌流。
特别是在电压过零时刻合闸时，变压器铁芯中的磁通急剧增大，使铁芯瞬间饱和，这时出现数值很大的冲击励磁电流(可达5～10倍的额定电流)，通常称为励磁涌流。
图1为一500kV变压器合闸时励磁涌流的电流波形图（由RCS-978所录，也就是说从电流互感器二次所见到的波形）。
由图可见，励磁涌流IE中含有大量的非周期分量与高次谐波，因此励磁涌流已不是正弦波，且可能在最初瞬间完全偏于时间轴的一侧。
励磁涌流的大小和衰减速度，与合闸瞬间外加电压的相位、铁芯中剩磁的大小和方向、电源容量、变压器的容量及铁芯材料等因素有关。
对于单相的双绕组变压器，在其它条件相同的情况下，当电压瞬时值过零时合闸，励磁电流最大；如果在电压瞬间值最大时合闸，则不会出现励磁涌流，而只有正常的励磁电流。
线路差动保护的原理及作用
线路差动保护的原理及作用一、简介线路差动保护是电力系统中常用的一种保护方式，其作用是在发生线路故障时，及时切除故障点，保护电力系统安全运行。
本文将详细介绍线路差动保护的原理及作用。
二、线路差动保护的基本原理1.差动保护的概念差动保护是指通过比较电气设备两端电流值之间的差异来判断设备是否发生故障，并对故障进行切除或报警的一种保护方式。
在电力系统中，线路差动保护是最常见的一种。
2.差动保护原理（1）基本思想线路上各个相位之间存在着相互制约和协调配合的关系，如果出现故障，则这种关系就会被破坏。
因此，在正常情况下，线路两端电流值应该相等，如果出现故障，则两端电流值就会不相等。
利用这个特点，可以通过比较两端电流值之间的差异来判断是否发生了故障。
（2）测量方法为了测量两端电流值之间的差异，需要在两端分别接入一个互感器，并将其次级连接到一个差动保护装置上。
差动保护装置通过比较两个互感器次级电流值之间的差异来判断是否发生了故障。
（3）工作原理当线路正常运行时，两端电流值相等，差动保护装置输出为零。
当线路发生故障时，两端电流值不相等，差动保护装置输出一个信号，触发切除或报警。
三、线路差动保护的作用1.快速切除故障点线路差动保护可以快速切除故障点，避免故障扩大影响整个电力系统的安全运行。
2.提高电力系统的可靠性线路差动保护能够及时发现并切除故障点，有效地提高了电力系统的可靠性和稳定性。
3.节约维修成本通过及时切除故障点，可以避免因故障而导致设备损坏或更换，从而节约了维修成本和时间。
四、总结线路差动保护是一种常见的电力系统保护方式，在实际应用中具有重要作用。
其基本原理是通过比较电气设备两端电流值之间的差异来判断设备是否发生故障，并对故障进行切除或报警。
线路差动保护的作用包括快速切除故障点、提高电力系统的可靠性和节约维修成本。
差动保护知识点总结
差动保护知识点总结差动保护是电力系统中一种常见的电气保护装置，主要用于检测和保护电力系统中的发电机、变压器、母线等设备。
差动保护的作用是在设备内部发生故障时，能够迅速检测到故障并及时切断故障电路，保护设备和系统的安全运行。
在电力系统中，差动保护是非常重要的一部分，掌握差动保护的知识对于电力系统的稳定运行和设备的安全保护至关重要。
一、差动保护原理差动保护的基本原理是通过比较设备两端的电流，对两端电流的差值进行检测，当这个差值超出一定范围时，即视为设备内部发生故障，需要切断电路。
在差动保护中，通常使用比率系数和阈值等参数来确定差值的范围，并设置报警和动作信号。
差动保护主要有线性差动保护和非线性差动保护两种形式。
线性差动保护是指在一定电流范围内，设备两端电流之差与设备载流量成正比。
而非线性差动保护则指设备两端电流之差与设备在额定载流以下时成正比，在超过额定载流时成指数关系。
这两种差动保护的选择取决于具体的设备类型和应用场合。
二、差动保护的应用差动保护主要应用于发电机、变压器、母线等设备的保护。
发电机的差动保护是断路器和继电保护装置之间的一个重要环节，用于检测发电机线圈内部的短路、接地故障等情况。
变压器的差动保护则是用于检测变压器绕组内部的故障，如短路、接地等。
母线的差动保护主要是用于保护母线两端设备的并联运行，确保母线两侧设备的平衡运行。
此外，差动保护还可以应用于电力系统中的其他设备保护，如电网端口、电容器等。
差动保护在发电厂、变电站、工矿企业等电力系统中都有广泛的应用。
三、差动保护的特点1. 灵敏性高：差动保护能够灵敏地检测设备内部的故障，迅速切断电路，保护设备和系统的安全运行。
2. 可靠性好：差动保护的设计和运行经验丰富，经过长期的实践检验，具有较高的可靠性。
3. 抗干扰能力强：差动保护能够在电力系统复杂的工况下，依然能够正常工作，具有很强的抗干扰能力。
4. 适应性强：差动保护在不同类型的设备上都能够灵活应用，适应性较强。
发电机差动保护动作原因分析及处理
发电机差动保护动作原因分析及处理一、故障引起的动作1.发电机定子绕组短路故障：当发电机定子绕组发生短路故障时，会导致定子侧电流增大，与励磁侧电流产生差异，从而引起差动保护动作。
处理方法：及时检修发电机定子绕组，修复或更换短路部分，确保绕组正常工作。
2.发电机励磁故障：当发电机励磁系统发生故障时，导致励磁侧电流异常，与定子侧电流产生差异，差动保护会动作。
处理方法：检修发电机励磁系统，修复或更换故障部分，保证励磁系统正常工作。
3.发电机接地故障：发电机的接地故障会导致接地电流的流动，与定子侧电流产生差异，差动保护会动作。
处理方法：及时检修发电机的接地故障，消除接地故障，保证发电机接地正常。
二、误动作引起的动作1.差动保护整定不合理：差动保护的动作电流和动作时间设置不合理，容易造成误动作。
处理方法：根据发电机的额定电流和负荷特性，重新整定差动保护的动作电流和动作时间，确保其准确可靠。
2.误差动作：在差动保护的配电系统中，由于电流互感器的误差或者测量系统的误差等原因，可能会导致差动保护的误动作。
处理方法：检修或更换误差较大的电流互感器，确保测量系统的准确性和可靠性。
三、系统设计不合理引起的动作1.母线电流不平衡：当母线电流不平衡时，会导致发电机差动保护动作。
处理方法：优化系统设计，保证母线电流平衡，减少差动保护的误动作。
2.系统谐波干扰：系统中存在的谐波电流会导致差动保护的误动作。
处理方法：增加谐波滤波器或采用其他谐波抑制措施，减少谐波电流的影响，降低差动保护的误动作率。
总结起来，发电机差动保护的动作原因可能是故障、误动作或系统设计不合理等多种因素的综合作用。
针对不同原因引起的动作，需要采取相应的处理措施，以确保发电机差动保护的准确性和可靠性，保护发电机的安全运行。
电力系统差动保护及其应用
电力系统差动保护及其应用随着电力系统的不断发展，如今的电力系统对供电质量、稳定性、可靠性和安全性要求越来越高。
差动保护系统是一种可靠的保护系统，可以在电力系统中发现和保护变压器和高压线路等电气设备的故障，保护电力系统的正常运行。
本文将介绍电力系统差动保护的基本原理和应用。
1. 差动保护的基本原理差动保护的基本原理是以电流差作为判断依据来实现电气设备的保护。
在电气设备正常运行时，电气设备的进出线路上的电流是相等的。
如果发生故障，例如电气设备的绕组中存在绕组断路或开路，电流就会发生异常，导致转换成数值或量的电量也会发生错误，这时候差动保护系统就能够检测到这种差异，从而判断出电气设备是否发生了故障。
2. 差动保护的应用差动保护是电力系统中一种很重要的保护手段。
它可以保护变压器、发电机和电缆等设备。
下面将分别介绍电力系统中差动保护的应用。
2.1 变压器差动保护变压器差动保护是最常见的用途。
对于变压器来说，差动保护将在进行任何操作前进行一个基线阅读，记录传递过来的电流或故障信号。
如果这个变压器的电流发生了任何变化，例如跨越比例发生了变化，这时候就会触发差动保护，保护变压器正常运行。
2.2 发电机差动保护发电机差动保护也非常重要。
对于大型发电厂来说，发电机的运转非常重要，因此需要一套可靠的保护系统来保护发电机正常运行。
差动保护可以检测到发电机内部电流的变化，并在出现故障时给出响应。
这可能是因为电压变化，或者是因为发电机绕组的开路或短路导致的。
2.3 电缆差动保护电缆差动保护是保护电缆负荷运行的一种手段。
差动保护系统通过检测电缆上的电流并与发电站的其他传感器进行比较，不仅可以检测到故障点的位置，还可以判断故障是由短路引起还是发生的其他原因。
3. 总结电力系统的差动保护是一种非常有效的保护手段。
通过在电力系统中设置差动保护系统，可以在故障发生时迅速发现故障并做出响应，保护系统的正常运行。
尤其是在重要电气设备的电流检测方面，差动保护是不可或缺的一种保护手段。
死区保护的原因及试验要点总结
死区保护的原因及试验要点总结一、差动保护原理：是由1个大差元件、2个小差元件组成；大差作为起动元件，用以区分母线区内外故障；小差作为故障母线的选择元件，用于判别哪段母线发生故障。
大差元件不需计算母联电流，也不需判别每一支路是运行于I 母还是II母；而I母小差、II母小差元件则需要计入母联电流，也需判别每一支路是运行于I母还是II母。
当母联用一组CT时，则需考虑CT极性问题，因其决定小差的计算公式，如母联CT极性与II母支路极性相同时，当支路2发生故障，理论上大差、I母、II母小差元件均应无差流上图大差、I母小差、II母小差数值为：当II母发生故障时，则大差元件、II母小差元件应有很大的差流，I母小差元件应没有差流，II母差动动作。
上图大差、I母小差、II母小差数值为：二、设死区保护的原因：是因为母联只用一组CT，若采用两组CT分别接入I母差动、II母差动，则没有死区问题。
如上图，分别在两处发生故障，I母、II母差动保护均能同时动作切除故障。
此时，大差小差的情况为：如上图：母联采用一组CT时，则当在母联开关与CT之间发生故障，存在死区问题。
此时I母差动动作，切除支路1、支路2及母联开关，但故障依然存在，而II母差保护因无差流，不动作，故障只能依靠II 母各支路的对侧后备保护动作切除对侧开关来切除，时间很长。
此时，大差小差的情况为：三、母联死区保护原理：当母线并列运行时，母联死区动作时间=母联开关动作时间＋母联死区延时+差动动作时间；当母线分列运行时母联死区故障，瞬时动作。
其实对于母线来说，并列和分列时，母联死区故障也会动作于不同的母线保护，下面两幅图让你一目了然。
并列时母联死区故障示意图分裂时母联死区故障示意图模拟母联CT装设在靠近II母侧，注意所加电流使I母差动先动作，动作后故障电流还在，并给母线保护开入母联跳位信号，从而启动母联死区保护，使II母产生差流，II母差动动作，最终切除故障。
母联死区保护试验要点总结：1、要有母联跳位开入2、所加电流值应大于差动启动值3、注意母联、I母线支路、II母线支路所加电流极性。
差动保护实验表
差动保护实验表摘要：一、差动保护实验概述1.差动保护的定义与作用2.差动保护实验的目的与意义二、差动保护实验的准备1.实验设备与器材2.实验原理与步骤三、差动保护实验过程详解1.实验操作流程2.实验数据记录与分析3.实验结果与讨论四、差动保护实验的总结与反思1.实验中所遇到的困难与解决方法2.实验对理论知识的巩固与加深3.实验对实际工程应用的意义与启示正文：差动保护实验是电力系统及自动化专业中的一项重要实验，通过对差动保护原理的实践应用，帮助学生更好地理解和掌握差动保护的原理与方法。
本实验通过对实验设备进行差动保护的接线与调试，观察并分析实验现象，达到验证差动保护原理的目的。
实验准备阶段，首先需要了解差动保护的定义与作用，明确差动保护实验的目的与意义。
差动保护是一种用于保护发电机、变压器等设备的重要保护装置，通过比较设备两侧电流的差值来实现对设备的保护。
差动保护实验旨在加深学生对差动保护原理的理解，提高实际操作能力。
在实验过程中，需要熟悉实验设备与器材，掌握实验原理与步骤。
实验设备包括差动保护装置、电流互感器、电压互感器、负载等；实验器材包括导线、接线端子等。
实验原理主要是根据基尔霍夫电流定律，通过比较设备两侧电流的差值来实现对设备的保护。
实验步骤包括差动保护装置的接线、电流互感器的变比调整、保护范围的设定等。
实验过程中，需要按照实验操作流程进行，详细记录实验数据，并进行分析讨论。
实验数据包括差动保护装置的输出信号、电流互感器的变比、保护范围内的电流等。
通过对实验数据的分析，可以得出实验结果，并与理论预测进行对比，从而加深对差动保护原理的理解。
在实验总结与反思阶段，需要总结实验中所遇到的困难与解决方法，对实验对理论知识的巩固与加深进行分析，以及对实验对实际工程应用的意义与启示进行讨论。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。
由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。
因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。
2、变压器纵差动保护的特点励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。
（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。
但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm ，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm +Φr，其幅值为如图8-6所示。
此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。
（3）励磁涌流的特点：①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。
②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。
③励磁涌流的波形出现间断角。
表8-1 励磁涌流实验数据举例条件谐波分量占基波分量的百分数（%）直流分量基波二次谐波三次谐波四次谐波五次谐波励磁涌流第一个周期第二个周期第八个周期585858100100100626365252830457233内部短路故障电流电流互感器饱和电流互感器不饱和38100100493249724①采用带有速饱和变流器的差动继电器构成差动保护；②利用二次谐波制动原理构成的差动保护；③利用间断角原理构成的变压器差动保护；④采用模糊识别闭锁原理构成的变压器差动保护。
3、变压器——不平衡电流产生的原因1、相位不同导致2、CT变比不一致导致3、CT型号不一致导致4、带负荷调整分接头导致5、线路不平衡电容电流导致（1）稳态情况下的不平衡电流①变压器两侧电流相位不同电力系统中变压器常采用Y，d11接线方式，因此，变压器两侧电流的相位差为30°，如下图所示，Y侧电流滞后△侧电流30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差30°左右，从而产生很大的不平衡电流。
②电流互感器计算变比与实际变比不同由于变比的标准化使得其实际变比与计算变比不一致，从而产生不平衡电流。
③变压器各侧电流互感器型号不同由于变压器各侧电压等级和额定电流不同，所以变压器各侧的电流互感器型号不同，它们的饱和特性、励磁电流（归算至同一侧）也就不同，从而在差动回路中产生较大的不平衡电流。
④变压器带负荷调节分接头变压器带负荷调整分接头，是电力系统中电压调整的一种方法，改变分接头就是改变变压器的变比。
整定计算中，差动保护只能按照某一变比整定，选择恰当的平衡线圈减小或消除不平衡电流的影响。
当差动保护投入运行后，在调压抽头改变时，一般不可能对差动保护的电流回路重新操作，因此又会出现新的不平衡电流。
不平衡电流的大小与调压范围有关。
（2）暂态情况下的不平衡电流暂态过程中不平衡电流的特点：①暂态不平衡电流含有大量的非周期分量，偏离时间轴的一侧。
②暂态不平衡电流最大值出现的时间滞后一次侧最大电流的时间（根据此特点靠保护的延时来躲过其暂态不平衡电流必然影响保护的快速性，甚至使变压器差动保护不能接受）。
4、减小不平衡电流的措施（1）减小稳态情况下的不平衡电流变压器差动保护各侧用的电流互感器，选用变压器差动保护专用的D级电流互感器；当通过外部最大稳态短路电流时，差动保护回路的二次负荷要能满足10%误差的要求。
（2）减小电流互感器的二次负荷这实际上相当于减小二次侧的端电压，相应地减少电流互感器的励磁电流。
减小二次负荷的常用办法有：减小控制电缆的电阻(适当增大导线截面，尽量缩短控制电缆长度)；采用弱电控制用的电流互感器(二次额定电流为lA)等。
（3）采用带小气隙的电流互感器这种电流互感器铁芯的剩磁较小，在一次侧电流较大的情况下，电流互感器不容易饱和。
因而励磁电流较小，有利于减小不平衡电流。
同时也改善了电流互感器的暂态特性。
（4）减小变压器两侧电流相位不同而产生的不平衡电流采用相位补偿如何让被保护装置的两侧电流的差流为0？？ 变压器：电流的大小本身不一致----标幺值（Tap 值） 相位不一致----相角补偿（算法）变压器——一般算法（电流幅值调整以及电流相位校正） 分析：要消除相位的差别可以用I A —I B 与I a 进行相位补偿。
BI AI CI aI bI cI A BI I -B AI I -为何我们的687A 与SEL587装置的补偿算法用的是I A —I B 而不是I B —I A ？？？答：因为687A 差动电流计算公式为：op H L I I I =+&& ，如果补偿算法用I A —I B ，那么高低压侧相位相反，如果幅值相等的，那么I op =0，如果补偿算法用I B —I A ，那么I op =2I H =2I L ，差动就会动作。
补偿算法中的I A —I B 为何要除以3后再参与计算？？？答：因为我们在进行相位补偿的时候，相应的高压侧电流幅值增加为3I A 。
我们计算的标幺值（Tap 值）是针对高低压侧而言的，而不是针对 I A —I B 而言。
曲线SLP1、SLP2的原因？？？曲线SLP1主要考虑由主TA 及继电器TA 的变比误差或由主变分接头位置改变而产生的误差，这种误差在TA 饱和前与电流基本成比例增加。
曲线SLP2主要考虑在大电流范围内，由于TA 饱和，测量电流误差将会急剧增大，因此其斜率比S1更高。
我们的687A 用于现场时变压器各侧CT 都按Y 型接线，当变压器各侧电流互感器二次均采用星型接线后，其二次电流直接接入保护装置，从而简化了TA 二次接线，增加了电流回路的可靠性。
CT 的极性端可选则同时指向母线或者同指向变压器电力系统中变压器常采用Y/D-11接线方式，因此，变压器两侧电流的相位差为30°。
如果不采取措施，差回路中将会由于变压器两侧电流相位不同而产生不平衡电流，必须消除这种不平衡电流。
为消除各侧TA 二次电流之间的角度差，由保护软件通过算法进行调整。
装置采用Y →△变化调整差流平衡，其校正方法如下： Y 侧：.I ’A2=（.I A2－.I B2）.I’B2=（.I B2－.I C2）.I ’C2=（.I C2－.I A2）△ 侧：.I ’a2 = .I a2.I ’b2 = .I b2.I ’c2 = .I c2式中：.I A2 、.I B2 、.I C2为Y 侧TA 二次电流，.I ’A2 、.I ’B2 、.I ’C2为Y 侧校正后的各相电流；.I a2、.I b2、.I c2为△侧TA 二次电流，.I ’a2 、.I ’b2、 .I ’c2为△侧校正后的各相电流。
经过软件校正后，差动回路两侧电流之间的相位一致。
可以看到高压侧二次电流由于在进行相位校正时扩大了3倍，所以与低压侧电流做差流比较时要将高压侧电流除以3。
空送变压器如何闭锁差动保护？1、变压器空充有两种避免保护误跳的方法。
为二次谐波闭锁法和间断角法。
PMC687B采用间断角方法，所以在出厂试验时无法做间断角闭锁试验，故做五次谐波闭锁试验。
2、发电厂发变组空充里面含有很大的五次谐波，采用五次谐波闭锁。
空投变压器时，由于存在励磁涌流，会导致差动保护误动作。
由于励磁涌流中有较大的二次谐波成分，常见的解决方法是用二次谐波制动差动保护.(我们的687A采用的就是二次谐波制动差动保护)。
以下是我们687A的主要功能：•差动保护电流幅值和相位自动补偿（装置自动完成）；•差动速断保护快速切除变压器内部严重故障；•比率制动差动保护采用2段斜率的动作曲线，能有效区分区内、区外故障并正确动作；•带有二次谐波制动和五次谐波制动的比率差动保护，能有效防止励磁涌流和过励磁造成的误动；以下是高压侧CT接成三角形，低压侧CT接成星型的变压器原理图：差动保护的原理的原理是相同的，我们的687A要求高压侧CT为星型，其相位校正在装置里完成（微机保护中采用软件进行相位校正），这样CT的接线就变简单了。
而上图高压侧的CT为三角形，其接线方式复杂了，但是其完成了相位的校正。
我们在变压器送电前要做哪些工作？●PMC-687A差动保护装置上电后，面板指示灯状态（绿色）点亮；●通过调试人员相关调试；●变压器做空充试验时，应暂时投入差动保护压板。
充电试验结束后，退出差动保护压板；●变压器（电动机）正式投运，带一定负荷确认二次电流回路没有问题后（请填写投运测试工作单），方可投入其差动保护压板；●可以通过查看PMC-687A的表计值，辅助确认二次电流回路正确性，所需的负荷：变压器高、低压侧二次电流均需要大于0.1In（0.5A,5A额定；0.1A，1A额定）。
●如果变压器正常运行，二次电流回路正确时，PMC-687A的表计值中的差动动作量（Idif）应小于0.1倍的差动制动量（Ibias）。
图一：PMC-687A CT二次接线图（以A相为例）(一定确保CT接线如上图所示，注意相序的正确性，否则带负荷后就会跳闸！！！)●连接组别为Y/Δ-11降压变压器，高压侧电流超前低压侧电流150°(本来是30°，将CT接成减极性后就变成了150°)，如下图，图中以IA、IB、IC示高压侧各相电流，Ia、Ib、Ic示低压侧各相电流。
图二：连接组别为Y/Δ-11变压器，高压侧电流超前低压侧电流150°要确保实际六角图如上图所示，不然差动保护就会跳闸。
注意：差动保护的CT二次侧要求在保护屏内一点接地，绝对不允许多点接地。
同样，我们也可以根据高低压侧视在功率相等来推导差动保护判据公式：单相变压器差动保护原理说明单相变压器差动保护原理较为简单。
假设变压器高压侧额定电压为U1，CT变比为CT1；低压侧额定电压为U2，CT变比为CT2。
正常运行时，由于变压器损耗很小，可近似认为高低压侧视在功率相等，因而有:S=U1*I1=U2*I2(I1为高压侧电流，I2为低压侧电流)所以：I1/I2=U2/U1假设高压侧CT二次电流为I1’, 低压侧CT二次电流为I2’，则有：I1=CT1*I1’ I2=CT2*I2’那么：I1/I2=(CT1*I1’)/(CT2*I2’)=U2/U1所以：I1’/I2’=(CT2*U2)/(CT1*U1)=(CT2/CT1)*(U2/U1) ①结论：正常运行时单相变压器高低压侧CT二次电流成正比。
