485总线120欧姆匹配电阻的接法
485总线结构的布线规范及调试方法

485总线结构的布线规范及调试方法一、布线规范1、控制器通讯线(包括485/422、232和韦根等通讯线)必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内,如果更长请选用其它专用485/232转换器或者加中继器,并选用更粗的通讯电缆。
控制器GND 485- 485+分别对应连接485转换器GND TD(A) TD(B),通讯线路采用串联挂接式连接,请勿采用星型连接或者局部星型连接(如图二)。
如果线路过长和设备过多,请在最后一台设备上增加终端电阻(有跳线加载)总线最多可挂接128台控制器。
(图二、控制器与计算机相连)2、其设备用线不得走强电凿或是强电线管。
如因环境所限,要平行走线,则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计,但是请确保电源和机箱的良好接地,以保障电路不被静电、雷电和其他设备漏电所伤害,长时间稳定运行。
2、请勿带电拔插接线端子,或者带电焊接操作,焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件,这样有可能会引起系统信息的丢失或芯片损害。
4、本控制器可以直接外挂UPS不间断电源,保证停电后系统仍然可以继续工作。
系统配备掉电保护装置,即使停电系统设置信息和记录也不会丢失。
5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。
485施工常见错误现象485线路不使用双绞线,或者使用低档的无源转换器!485通讯线不能走星型连接,必须走规范的手牵手的总线模式。
如果485走线不规范或者超出通讯范围,会出现通讯不上或者有时通讯上有时通讯不上的现象。
485传输是差模传输模式,只有485+和485- 互为双绞,才能使得485传输模式受到的干扰最小,传输最远,传输质量最好。
有些工程商不采用双绞线会使得干扰很大,有些工程商误以为线粗一些传输质量会好,将双绞线合成一股,另外一台双绞线也合成一股,这样适得其反,反而大幅度降低了通讯质量。
485总线布线规范

大型485总线联网设备施工注意事项一、线材选择一定要用双绞线,在没有大的电磁干扰场合,可以不加屏蔽,但一定要双绞。
当用1.0mm平行线来传输485信号时,线材超过800m就会出现通讯不正常甚至有时根本就没法通讯,主要就是平行线的分布电容对信号的延迟加大,所以,工程商在用485总线报警主机时要注意的一个地方。
二、布线规范1、布线要符合RS485规范。
信号总线建议使用双绞屏蔽RVSP2*0.5,线材阻抗120欧姆最佳。
波特率2400Bps单路总线的最长控制距离可达1.2公里。
信号线切忌用平行线。
2、在同一个网络系统中,必须使用同一种电缆,尽量减少线路中的接点。
接点处确保焊接良好,包扎紧密,避免松动和氧化。
485总线一定要是手拉手式的总线结构,坚决杜绝星型连接和分叉连接。
3、布线尽量远离高压电线,不要与电源线并行,更不能捆扎在一起。
4、用屏蔽线将所有485设备的GND地连接起来。
5、当总线长度超过100米后,应在最后一台485设备的485+和485-上并接120欧姆的终端电阻,通讯稳定性增加。
6、当总线长度超过200米后,建议在最后一个设备的485+和485-上并接一个120欧姆的终端电阻。
若系统加了中继器,应该在中继器的进线端485+和485-上并接一个120欧姆的终端电阻,中继器出线端最后一个设备也要并接终端电阻。
7、接点处确保焊接良好,包扎紧密,避免松动和氧化。
第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别32台128台256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格按照485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题.如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.485总线应采用什么样的通讯线必须采用国际上通行的屏蔽双绞线。

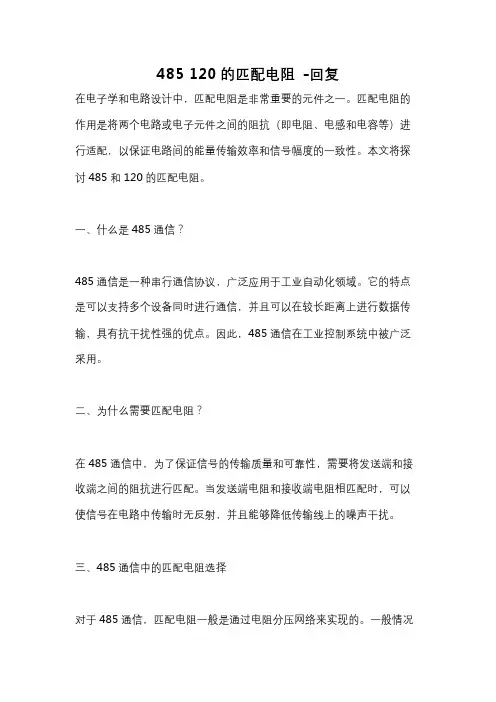

485 120的匹配电阻 -回复

485 120的匹配电阻-回复在电子学和电路设计中,匹配电阻是非常重要的元件之一。
匹配电阻的作用是将两个电路或电子元件之间的阻抗(即电阻、电感和电容等)进行适配,以保证电路间的能量传输效率和信号幅度的一致性。
本文将探讨485和120的匹配电阻。
一、什么是485通信?485通信是一种串行通信协议,广泛应用于工业自动化领域。
它的特点是可以支持多个设备同时进行通信,并且可以在较长距离上进行数据传输,具有抗干扰性强的优点。
因此,485通信在工业控制系统中被广泛采用。
二、为什么需要匹配电阻?在485通信中,为了保证信号的传输质量和可靠性,需要将发送端和接收端之间的阻抗进行匹配。
当发送端电阻和接收端电阻相匹配时,可以使信号在电路中传输时无反射,并且能够降低传输线上的噪声干扰。
三、485通信中的匹配电阻选择对于485通信,匹配电阻一般是通过电阻分压网络来实现的。
一般情况下,常用的匹配电阻取值为120欧姆,这是由于120欧姆是接收端的特性阻抗。
四、匹配电阻的连接方式在485通信中,匹配电阻可以连接在发送线和地线之间,也可以连接在接收线和地线之间。
这取决于具体的通信系统和电路设计。
五、如何计算匹配电阻的阻值在设计485通信电路时,需要计算匹配电阻的阻值。
一般情况下,可以采用以下的公式来计算:匹配电阻的阻值= 发送线特性阻抗× 接收线特性阻抗/ (总线特性阻抗- 接收线特性阻抗)其中,发送线特性阻抗和接收线特性阻抗可以从相关手册或规格表中获得,总线特性阻抗一般为120欧姆,这是485通信的标准特性阻抗。
六、匹配电阻的作用匹配电阻的作用是将发送端和接收端之间的阻抗适配,以提高信号的质量和可靠性。
它可以减少信号在传输线上的反射和噪声干扰,从而保证数据的传输质量。
七、匹配电阻的选取注意事项在选择匹配电阻时,需要注意以下几个方面:1. 保证匹配电阻的阻值符合计算的要求;2. 选择质量好的匹配电阻,以保证电路的可靠性和稳定性;3. 确保匹配电阻的功率耐受能力足够。
rs485 120欧电阻 功率

rs485 120欧电阻功率RS485是一种串行通信标准,常用于在工业自动化、建筑物自动化和环境监测等领域进行远程数据传输。
在RS485通信中,电阻的选择和功率的考虑十分重要。
我们来了解一下RS485通信的基本原理。
RS485采用差分信号传输,使用两根信号线进行数据传输,分别为非反相信号线A和反相信号线B。
两根信号线之间的电压差可以表示二进制的“1”和“0”,从而实现数据传输。
而在RS485通信中,为了保证信号的传输质量和稳定性,需要在通信线路的两端分别加上电阻。
在RS485通信中,常用的电阻值为120欧,这是因为120欧的电阻可以提供良好的通信质量和抗干扰能力。
电阻的作用是匹配信号线的阻抗,防止信号的反射和干扰。
当信号从发送端传输到接收端时,如果没有电阻来匹配线路的阻抗,信号将会反射回发送端,导致信号失真和干扰。
而加上120欧的电阻可以有效地降低信号的反射和干扰,提高通信的可靠性。
功率也是考虑电阻选择的一个重要因素。
在RS485通信中,电阻的功率消耗是需要考虑的。
功率消耗是指电阻转换电能为热能的过程中所消耗的能量。
在选择电阻时,需要根据通信线路的工作电压和电阻的阻值来计算功率消耗。
通常情况下,电阻的功率消耗应该小于电阻的额定功率,以确保电阻在工作过程中不会过热损坏。
总结起来,RS485通信中的电阻选择和功率考虑是十分重要的。
适当选择120欧的电阻可以提高通信的质量和稳定性,而合理计算功率消耗则可以保证电阻的安全工作。
在实际应用中,我们需要根据具体的通信要求和工作环境来选择合适的电阻,并进行功率计算和热量分析,以确保RS485通信系统的正常运行。
需要强调的是,RS485通信中的电阻选择和功率考虑只是其中的一部分内容,还有很多其他因素需要考虑,如通信距离、数据传输速率、通信协议等。
在实际应用中,我们需要综合考虑这些因素,选择合适的电阻并进行系统设计和优化,以满足实际需求并确保通信的可靠性和稳定性。
RS485偏置电阻和匹配电阻计算

关于RS485偏置电阻和匹配电阻的说明匹配电阻:对于双绞线组成的RS485网络,匹配电阻有两个,分别位于双绞线的两端。
这两个匹配电阻只为消除由于传输线即双绞线特性阻抗不连续而带来的反射信号。
关于反射信号的知识如下:特征阻抗(也有人称特性阻抗),它是在甚高频、超高频范围内的概念,它不是直流电阻。
属于长线传输中的概念。
在信号的传输过程中,在信号沿到达的地方,信号线和参考平面(电源平面或地平面)之间由于电场的建立,就会产生一个瞬间的电流,如果传输线是各向同性的,那么只要信号在传输,就会始终存在一个电流I,而如果信号的输出电平为V,则在信号传输过程中(注意是传输过程中),传输线就会等效成一个电阻,大小为V/I,我们把这个等效的电阻称为传输线的特征阻抗(characteristic Impedance)Z。
要格外注意的是,这个特征阻抗是对交流(AC)信号而言的,对直流(DC)信号,传输线的电阻并不是Z,而是远小于这个值。
信号在传输的过程中,如果传输路径上的特征阻抗发生变化,信号就会在阻抗不连续的结点产生反射。
传输线的基本特性是特性阻抗和信号的传输延迟,在这里,我们主要讨论特性阻抗。
传输线是一个分布参数系统,它的每一段都具有分布电容、电感和电阻。
传输线的分布参数通常用单位长度的电感L和单位长度的电容C以及单位长度上的电阻、电导来表示,它们主要由传输线的几何结构和绝缘介质的特性所决定的。
分布的电容、电感和电阻是传输线本身固有的参数,给定某一种传输线,这些参数的值也就确定了,这些参数反映着传输线的内在因素,它们的存在决定着传输线的一系列重要特性。
一个传输线的微分线段可以用等效电路描述如下:传输线的等效电路是由无数个微分线段的等效电路串联而成,如下图所示:从传输线的等效电路可知,每一小段线的阻抗都是相等的。
传输线的特性阻抗就是微分线段的特性阻抗。
传输线可等效为:Z0 就是传输线的特性阻抗。
(ZJJ:利用ZS+(Z0*ZP)/(Z0+ZP)=Z0计算出Z0的过程实际上是解了一个一元二次方程:X=-B+SQR(B*B-4AC))一旦在双绞线两端接入匹配电阻(匹配电阻的阻值等于双绞线的特性阻抗,而双绞线的特性阻抗是由生产厂商提供的),则由内向该端头看去好像双绞线并没有中断,即该双绞线呈现出无限长的假象,理论上讲这就从根本上解决了特性阻抗不连续的问题,从而解决了反射信号的问题。
485使能脚电阻

485使能脚电阻摘要:1.485 使能脚电阻的作用2.485 使能脚电阻的连接方式3.485 使能脚电阻的种类和选择4.485 使能脚电阻的注意事项正文:一、485 使能脚电阻的作用485 使能脚电阻,通常是指在RS485 通信中,起到使能作用的电阻。
它的主要作用是在RS485 通信系统中,拉高或拉低某一脚的电平,以实现设备之间的通信。
在实际应用中,485 使能脚电阻主要用于以下两个方面:1.提高系统的稳定性:通过在485 总线上添加使能脚电阻,可以降低系统噪声,提高通信的稳定性。
2.扩展系统通信距离:在485 通信系统中,通过使能脚电阻可以实现设备之间的级联,从而扩展系统的通信距离。
二、485 使能脚电阻的连接方式在RS485 通信系统中,使能脚电阻通常连接在数据终端设备(DTE)和数据终端设备(DCE)之间。
连接方式如下:1.将DTE 设备的485A 脚通过电阻连接到DCE 设备的485B 脚,同样,将DTE 设备的485B 脚通过电阻连接到DCE 设备的485A 脚。
2.在DCE 设备上,通常会内置一个485 中继器,该中继器会自动处理485A 和485B 之间的电平转换。
三、485 使能脚电阻的种类和选择在实际应用中,485 使能脚电阻主要有以下几种类型:1.固定电阻:通常使用120 欧姆的电阻,用于固定电压的拉高或拉低。
2.可变电阻:通过调整电阻值,可以改变485 总线上的电压,从而实现不同设备之间的通信。
3.电位器:通过旋转电位器,可以实时调整电阻值,以满足不同通信场景的需求。
在选择485 使能脚电阻时,需要根据实际通信需求选择合适的电阻值。
同时,要保证电阻的稳定性和可靠性,以免影响整个通信系统的稳定性。
四、485 使能脚电阻的注意事项在使用485 使能脚电阻时,需要注意以下几点:1.确保电阻的阻值符合通信要求,过大或过小的阻值都可能影响通信效果。
2.使能脚电阻应安装在易于操作和维护的位置,以便在需要时进行调整。
485 gnd接法

485 gnd接法
485总线接法包括以下几种:
1.共地法:用一根线或屏蔽线连接所有485设备的GND地,以避免电位差影响所有设备之间的通信。
2.终端电阻法:在最后一台485设备的485+和485-上并接120欧姆的终端电阻,以提高通信质量。
3.中间分段断开法:通过从中间断开来检查是否设备负载过多、通讯距离过长、某台设备对整个通讯线路的影响
等。
4.单独拉线法:单独简易拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障。
5.更换转换器法:随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量。
6.笔记本调试法:先保证自己随身携带的电脑笔记本是通讯正常的设备,用它来替换客户电脑进行通讯,如果正
常,则表明客户的电脑的串口有可能被损害或者受伤。
可以根据遇到的问题采用适合的调试方法。
除了上述提到的调试方法,还有一些其他的调试方法可
以用于485总线的接法,具体如下:
1.AB线间电阻法:通过测量AB线间的电阻来大致判断一个485口的品质,特别是在总线上串接了多个相同
的从机时,测量总线AB间电阻,如果接近一台从机独立时AB线电阻的1/N,基本上可以判断总线和各个从机线都接好了。
2.隔离485法:使用隔离的485芯片,这样在通讯速率上可能会降低,但可以避免共模信号大于485芯片
能承受的极限,导致设备被雷击、浪涌冲击等问题。
3.设备供电的交流电及机箱接地法:设备供电的交流电及机箱一定要真实接地,而且接地良好。
很多地方表面上
有三角插座,其实根本没有接地,接地良好可以防止设备被
雷击、浪涌冲击。
以上调试方法仅供参考,如需更准确的信息,建议咨询
专业人士。
RS485偏置电阻和匹配电阻计算

关于RS485偏置电阻和匹配电阻的说明1、匹配电阻:对于双绞线组成的RS485网络,匹配电阻有两个,分别位于双绞线的两端。
这两个匹配电阻只为消除由于传输线即双绞线特性阻抗不连续而带来的反射信号。
关于反射信号的知识如下:特征阻抗(也有人称特性阻抗),它是在甚高频、超高频范围内的概念,它不是直流电阻。
属于长线传输中的概念。
在信号的传输过程中,在信号沿到达的地方,信号线和参考平面(电源平面或地平面)之间由于电场的建立,就会产生一个瞬间的电流,如果传输线是各向同性的,那么只要信号在传输,就会始终存在一个电流I,而如果信号的输出电平为V,则在信号传输过程中(注意是传输过程中),传输线就会等效成一个电阻,大小为V/I,我们把这个等效的电阻称为传输线的特征阻抗(characteristic Impedance)Z。
要格外注意的是,这个特征阻抗是对交流(AC)信号而言的,对直流(DC)信号,传输线的电阻并不是Z,而是远小于这个值。
信号在传输的过程中,如果传输路径上的特征阻抗发生变化,信号就会在阻抗不连续的结点产生反射。
传输线的基本特性是特性阻抗和信号的传输延迟,在这里,我们主要讨论特性阻抗。
传输线是一个分布参数系统,它的每一段都具有分布电容、电感和电阻。
传输线的分布参数通常用单位长度的电感L和单位长度的电容C以及单位长度上的电阻、电导来表示,它们主要由传输线的几何结构和绝缘介质的特性所决定的。
分布的电容、电感和电阻是传输线本身固有的参数,给定某一种传输线,这些参数的值也就确定了,这些参数反映着传输线的内在因素,它们的存在决定着传输线的一系列重要特性。
一个传输线的微分线段可以用等效电路描述如下:传输线的等效电路是由无数个微分线段的等效电路串联而成,如下图所示:从传输线的等效电路可知,每一小段线的阻抗都是相等的。
传输线的特性阻抗就是微分线段的特性阻抗。
传输线可等效为:Z0 就是传输线的特性阻抗。
一旦在双绞线两端接入匹配电阻(匹配电阻的阻值等于双绞线的特性阻抗,而双绞线的特性阻抗是由生产厂商提供的),则由内向该端头看去好像双绞线并没有中断,即该双绞线呈现出无限长的假象,理论上讲这就从根本上解决了特性阻抗不连续的问题,从而解决了反射信号的问题。
RS485总线终端电阻

RS485总线终端电阻终端电阻是为了消除在通信电缆中的信号反射在通信过程中,有两种信号因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置电阻的方法。
补充说明:1.RS-485需要2个终接电阻,接在传输总线的两端,其阻值要求等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。
2.为了抑制干扰,RS485总线常在最后一台设备之后接入一个120欧的电阻(即为上面所述)。
3.RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间, RS-422在-7V至+7V之间,RS-485接收器最小输入阻抗为12KΩ;RS-422是4kΩ;RS-485满足所有RS-422的规范,所以RS-485的驱动器可以用在RS-422网络中应用。
RS485总线终端电阻为精密电阻120Ω,并联到最末端RS485电缆的两芯线上。
1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。
2.单层屏蔽的电缆屏蔽层应一端接地;双层绝缘隔离型的电缆屏蔽层其外层(含铠装)应两端接地,内层屏蔽则应一端接地!3.传输距离超过300米应加终端电阻(一般为120Ω)。
485总线485总线(图)485 总线在数据通信,计算机网络以及分布式工业控制系统当中,经常需要使用串行通信来实现数据交换。
485总线匹配电阻

485总线匹配电阻引言:在现代电子设备中,总线是连接各个部件的重要通信介质。
而为了保证总线通信的稳定性和可靠性,需要在总线上设置匹配电阻。
本文将详细介绍485总线匹配电阻的作用、原理以及正确的选取方法,以帮助读者更好地理解和应用485总线匹配电阻。
一、485总线的基本概念485总线是一种常用的串行通信协议,广泛应用于工业自动化领域。
它具有传输速率快、通信距离远、抗干扰能力强等特点,被广泛应用于各种工业控制系统中。
485总线由两根信号线组成,分别为A 线和B线,通过在这两根线上传输正负信号来实现数据的传输。
二、485总线匹配电阻的作用485总线匹配电阻在总线两端分别与A线和B线相连,起到了两个重要的作用。
首先,匹配电阻可以提供总线的终端阻抗,使总线信号不会因为反射而产生干扰。
其次,匹配电阻可以平衡总线的阻抗,提高总线信号的传输质量和稳定性。
三、485总线匹配电阻的选取原则1. 阻值选择:根据总线的特性和工作环境来选择匹配电阻的阻值。
一般来说,485总线匹配电阻的阻值为120欧姆,但在特殊应用场景中,也可以选择其他阻值,以适应不同的总线长度和工作环境。
2. 功率选择:匹配电阻的功率应根据实际应用中总线的最大功率来确定。
一般来说,匹配电阻的功率应大于总线的最大功率,以确保匹配电阻能够正常工作。
3. 安装位置选择:匹配电阻应安装在总线的两端,与A线和B线相连。
同时,为了保证信号的传输质量,匹配电阻应尽量靠近总线的起点和终点。
四、485总线匹配电阻的选取方法1. 确定总线长度:首先需要测量总线的长度,以便选择合适的匹配电阻。
2. 计算总线负载:根据总线上连接的设备数量和总线特性,计算出总线的负载。
3. 根据总线长度和负载计算匹配电阻的阻值。
4. 根据总线的最大功率确定匹配电阻的功率。
5. 安装匹配电阻:将匹配电阻分别与总线的A线和B线相连,并确保安装位置靠近总线的起点和终点。
五、485总线匹配电阻的注意事项1. 安全性:在安装和更换匹配电阻时,应确保系统处于断电状态,以避免电击等安全事故的发生。
485通信终端电阻的使用

RS485总线终端电阻1.一般情况下不需要增加终端电阻,只有在485通信距离超过300米的情况下,要在485通讯的开始端和结束端增加终端电阻。
2.终端电阻是为了消除在通信电缆中的信号反射在通信过程中,有两种信号因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置电阻的方法。
3. 补充说明:1)RS-485需要2个终接电阻,接在传输总线的两端,其阻值要求等于传输电缆的特性阻抗。
在短距离传输时不需终接电阻,即一般在100米以下不需终接电阻。
2)为了抑制干扰,RS485总线常在最后一台设备之后接入一个120欧的电阻(即为上面所述)。
3)RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间,RS-422在-7V至+7V之间,RS-485接收器最小输入阻抗为12KΩ;RS-422是4kΩ;RS-485满足所有RS-422的规范,所以RS-485的驱动器可以用在RS-422网络中应用。
4.终端匹配电阻的正确接法是在每个485总线的首尾两端上各接一个120欧姆的终端电阻。
485使能脚电阻

485使能脚电阻摘要:1.485 使能脚电阻的作用2.485 使能脚电阻的连接方式3.485 使能脚电阻的选型与计算4.485 使能脚电阻的应用实例正文:一、485 使能脚电阻的作用485 使能脚电阻,通常是指在RS485 通信中,用于增强信号传输稳定性的电阻。
RS485 通信是一种串行通信方式,广泛应用于各种自动化控制系统中。
在RS485 通信中,使能脚电阻可以有效地抑制信号反射,提高通信稳定性。
二、485 使能脚电阻的连接方式在RS485 通信中,使能脚电阻通常连接在发送器的A 和B 端口之间。
当发送器需要发送数据时,A 和B 端口之间的电压会发生变化,这时使能脚电阻会起到限流作用,保证信号传输的稳定性。
当发送器不需要发送数据时,A 和B 端口之间的电压保持在一个较低的水平,使能脚电阻的限流作用得到发挥,从而减少信号反射,提高通信质量。
三、485 使能脚电阻的选型与计算选择合适的485 使能脚电阻,需要根据通信线的长度、通信速率以及通信系统的噪声等因素进行综合考虑。
通常情况下,使能脚电阻的阻值选择在120 欧姆左右较为合适。
但在实际应用中,可能需要根据具体情况进行调整。
计算使能脚电阻的阻值,可以参考以下公式:R = (Vcc - Vss) / (Ib * (1 + 2 * (Vcc - Vss) / (Rs485 + Rp)))其中,Vcc 和Vss 分别为发送器电源电压和地电压,Ib 为发送器负载电流,Rs485 为发送器源阻抗,Rp 为负载阻抗。
四、485 使能脚电阻的应用实例在实际的RS485 通信系统中,485 使能脚电阻的应用非常广泛。
例如,在工业自动化控制系统、楼宇自控系统、智能交通系统等领域,都可以看到485 使能脚电阻的身影。
RS485的通讯电缆该如何来接

RS485的通讯电缆该如何来接RS485通信电缆是用于RS485总线网络中连接各个设备的电缆。
正确的接线对于确保通信质量和稳定性非常重要。
在接RS485通信电缆之前,需要先确认使用的电缆类型和规格,常见的有双绞线、同轴电缆等。
以下是关于如何接RS485通信电缆的详细步骤:1.准备所需工具和材料:-RS485通信设备-RS485通信电缆-终端电阻(可选)-剥线工具、剥装工具、剪刀等工具-插头和插座(可选)2.确定电缆类型和规格:根据实际应用需求和环境条件选择合适的电缆类型和规格。
常见的有双绞线电缆和同轴电缆。
双绞线电缆在RS485通信中广泛应用,选择时应注意电缆的传输速率、阻抗和抗干扰性能等指标。
3.检查通信设备端口:在连接电缆之前,仔细检查通信设备的接口,确保接口类型和数量与使用的电缆相匹配。
常见的接口类型有DB9、DB25、RJ45等,通过适配器或转接线将接口与电缆连接。
4.剥开电缆外皮:使用剥线工具或剥线刀小心地剥开电缆的外皮,揭露出内部的绝缘层。
注意不要损坏绝缘层和内部线缆。
5.检查电缆线缆:将四对线缆进行检查,确保每对绞线之间没有开路或短路。
如果发现异常情况,应更换电缆或修复。
6.连接终端电阻:根据总线长度和通讯速率确定是否需要连接终端电阻。
终端电阻用于消除信号反射,提高通信稳定性。
终端电阻一般连接在总线两端的A线和B线之间,通常取值为120欧姆。
7.连接电缆:将电缆的每对绞线依次连接到通信设备的对应端口上。
通常,RS485通信需要四线连接,分别是A线、B线、GND线和电源线。
A线和B线是差分信号线,GND线是信号的共地线,电源线一般用于提供电源给终端设备(可选)。
8.安装插头和插座(可选):如果需要可插拔式连接,可以在电缆两端安装插头和插座。
插头和插座的选择应与使用的接口类型相匹配。
通过插头和插座,可以方便地更换或扩展设备。
9.测试连接:在完成连接之后,进行通信测试,确保每个设备能够正常通信。

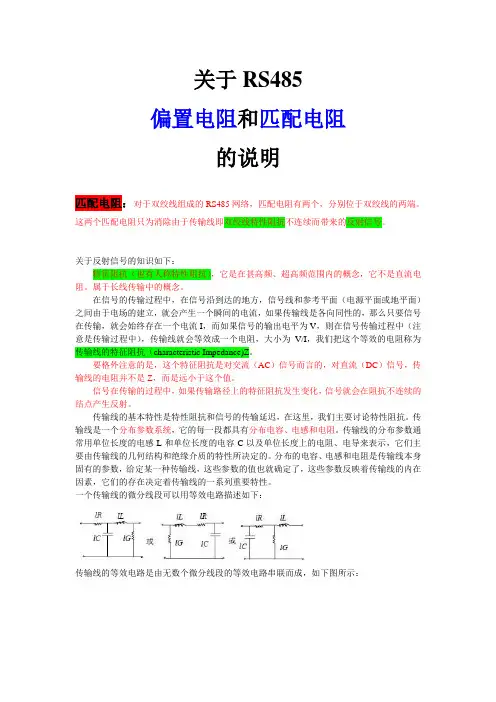

RS485偏置电阻和匹配电阻计算

RS485偏置电阻和匹配电阻计算本文以SN*****B为例,阐述了RS485匹配电阻的用途,以及偏置电阻的计算方法,同时还介绍了涉及到的一些基础知识,是络搭建的总结。
关于RS485偏置电阻和匹配电阻的说明1、匹配电阻:对于双绞线组成的RS485网络,匹配电阻有两个,分别位于双绞线的两端。
这两个匹配电阻只为消除由于传输线即双绞线特性阻抗不连续而带来的反射信号。
关于反射信号的知识如下:特征阻抗(也有人称特性阻抗),它是在甚高频、超高频范围内的概念,它不是直流电阻。
属于长线传输中的概念。
在信号的传输过程中,在信号沿到达的地方,信号线和参考平面(电源平面或地平面)之间由于电场的建立,就会产生一个瞬间的电流,如果传输线是各向同性的,那么只要信号在传输,就会始终存在一个电流I,而如果信号的输出电平为V,则在信号传输过程中(注意是传输过程中),传输线就会等效成一个电阻,大小为V/I,我们把这个等效的电阻称为传输线的特征阻抗(characteristic Impedance)Z。
要格外注意的是,这个特征阻抗是对交流(AC)信号而言的,对直流(DC)信号,传输线的电阻并不是Z,而是远小于这个值。
信号在传输的过程中,如果传输路径上的特征阻抗发生变化,信号就会在阻抗不连续的结点产生反射。
传输线的基本特性是特性阻抗和信号的传输延迟,在这里,我们主要讨论特性阻抗。
传输线是一个分布参数系统,它的每一段都具有分布电容、电感和电阻。
传输线的分布参数通常用单位长度的电感L和单位长度的电容C以及单位长度上的电阻、电导来表示,它们主要由传输线的几何结构和绝缘介质的特性所决定的。
分布的电容、电感和电阻是传输线本身固有的参数,给定某一种传输线,这些参数的值也就确定了,这些参数反映着传输线的内在因素,它们的存在决定着传输线的一系列重要特性。
一个传输线的微分线段可以用等效电路描述如下:传输线的等效电路是由无数个微分线段的等效电路串联而成,如下图所示:从传输线的等效电路可知,每一小段线的阻抗都是相等的。
485 120的匹配电阻

485 120的匹配电阻电阻是电路中常见的元件之一,它用来阻碍电流的流动,限制电路中的电流大小。
其中,485 120是指一种匹配电阻,它的电阻值为120欧姆。
接下来,我将详细介绍485 120匹配电阻的基本概念、应用领域和工作原理等内容,希望对您有所帮助。
一、基本概念1.1电阻概念电阻(Resistance)是电路中的一种基本元件,用来阻碍电流的流动,限制电路中的电流大小。
用R表示,单位是欧姆(Ω)。
1.2匹配电阻概念匹配电阻是指用来实现电路中阻抗匹配的一种特殊电阻。
它能够将信号源的输出阻抗和负载的输入阻抗进行匹配,使信号能够更好地传输。
匹配电阻广泛应用于通信系统、无线电系统、音频系统等领域。
二、应用领域2.1通信系统在通信系统中,匹配电阻用于信号源和负载阻抗之间的匹配。
例如,在RS-485总线通信中,常需要使用485 120匹配电阻来实现线路的阻抗匹配,保证信号的稳定传输。
2.2无线电系统在无线电设备中,匹配电阻用于调整天线的输入阻抗和发射设备的输出阻抗之间的匹配关系。
通过选择合适的匹配电阻,可以减少信号的反射和损耗,提高系统的传输效率。
2.3音频系统在音频系统中,匹配电阻用于调整声音设备的输出阻抗和耳机、扬声器等负载的输入阻抗之间的匹配。
通过匹配电阻,可以使音频信号的能量更好地传递到负载上,提高音质和音量。
三、工作原理485 120匹配电阻基本上采用了串联电阻的方式来实现阻抗匹配。
它通过调整信号源和负载之间的电阻值来实现电路的阻抗匹配,使得电路中的信号能够更好地传输和接收。
具体地说,当信号源和负载的阻抗不匹配时,信号会出现反射和损耗现象,导致信号的衰减和变形。
而通过加入匹配电阻,可以调整电路中的阻抗,使其与信号源和负载相匹配,减少信号的反射和损耗,提高信号的传输效率。
四、结语匹配电阻是电路中常见的元件之一,它用于信号源和负载阻抗之间的匹配,实现信号的稳定传输和接收。
485 120匹配电阻是一种常见的匹配电阻,其电阻值为120欧姆。
rs485拓扑 120欧姆电阻

rs485拓扑 120欧姆电阻RS485是一种常用的串行通信协议,适用于工业控制领域。
在RS485拓扑中,120欧姆电阻起到了重要的作用。
本文将介绍RS485拓扑和120欧姆电阻的作用。
RS485拓扑是一种差分信号通信方式,它可以同时传输两个信号,分别是A和B。
在RS485拓扑中,节点之间通过电缆连接,形成一个总线结构。
每个节点都有一个固定的地址,可以通过总线进行通信。
RS485支持多主机和多从机的通信方式,可以实现点对点通信和多点通信。
在RS485总线中,120欧姆电阻起到了终端匹配的作用。
当信号从主机发送到从机时,信号会在从机终端反射回来。
如果没有终端匹配,信号会在反射点产生干扰,导致通信质量下降。
而120欧姆电阻可以提供终端匹配,减少信号的反射和干扰,从而提高通信的可靠性和稳定性。
120欧姆电阻在RS485总线中的位置非常重要。
通常情况下,每条电缆的两端都需要安装120欧姆电阻,以保证信号的匹配。
如果只在一端安装电阻,信号会在另一端产生反射,导致通信质量下降。
因此,在RS485拓扑中,每个节点的电缆两端都应该安装120欧姆电阻。
除了终端匹配,120欧姆电阻还可以提供电缆的终端保护。
在RS485总线中,电缆长度通常较长,容易受到干扰。
而120欧姆电阻可以提供电缆的终端阻抗,减少干扰的影响。
同时,电阻还可以降低电缆的波纹和噪声,提高通信的稳定性。
在实际应用中,要保证120欧姆电阻的质量和连接可靠性。
电阻的阻值应符合标准要求,并且连接应牢固可靠,避免松动或断开。
如果电阻质量不好或连接不可靠,会导致信号匹配不良,影响通信质量。
RS485拓扑中的120欧姆电阻起到了终端匹配和保护的作用。
它可以提高通信的可靠性和稳定性,减少干扰的影响。
在实际应用中,需要注意电阻的质量和连接可靠性,以确保通信的正常运行。
485总线120欧姆匹配电阻的接法

485总线120欧姆匹配电阻的接法
在485总线的现场施工当中,当485总线的传输距离超过一定的长度时,485总线的抗干扰能力就会出现下降,在这种情况下,就要在485总线的首尾两端接120欧姆的终端匹配电阻,以保证485总线的稳定性.
终端匹配电阻的正确接法是在每个485总线的首尾两端上各接一个120欧姆的终端电阻,电阻接在485总线的正负之间.如图示:
上图为使用485转232转换器时的终端匹配电阻的接法.
上图为有加485中继器时终端匹配电阻的接法.
上图为使用485集线器时终端匹配电阻的接法.。
RS485偏置电阻和终端匹配电阻

RS485偏置电阻和终端匹配电阻通过下面后例子了,可以计算出偏置电阻的大小:终端电阻Rt1=Rr2=120Ω;假设反射信号最大的峰-峰值Vref≤0.3Vp-p,则负半周的电压Vref≤0.15V;终端的电阻上由反射信号引起的反射电流Iref≤0.15/(120 120)=2.5mA。
一般RS-485收发器(包括SN75176)的滞后电压值(hysteresis value)为50mV,即:(Ibias-Iref)×(Rt1 Rt2)≥50mV于是可以计算出偏置电阻产生的偏置电流Ibias≥3.33mA+5V=Ibias(R上拉+R下拉+(Rt1 Rt2)) (2)通过式2可以计算出R上拉=R下拉=720Ω。
在实际应用中,RS-485总线加偏置电阻有两种方法:(1)把偏置电阻平衡分配给总线上的每一个收发器。
这种方法给挂接在RS-485总线上的每一个收发器加了偏置电阻,给每一个收发器都加了一个偏置电压。
(2)在一段总线上只用一对偏置电阻。
这种方法对总线上存在大的反射信号或干扰信号比较有效。
值得注意的是偏置电阻的加入,增加了总线的负载。
图5为计算AB之间的等效电阻的原理图,计算方法是RL=32个输入电阻并联2个终端电阻=((12000/32)×(150/2))/(12000/32)+(150/2))≈51.7Ω。
总结:通过上述论述,我们知道,如果用方法(1),则每一个收发器的的偏置电阻大小为720*n,n为挂在485总线上的个数;如果用发法(2),则偏置电阻为720欧即可;上述两种情况终端匹配电阻可以选120欧对于有32节点,两端有120欧匹配的RS485网络,其偏置电阻的计算方法和步骤如下:1)计算节点总负载每个节点的负载阻抗为12K欧,32个节点的并行阻抗为:375欧。
2)计算总线负载上述并行阻抗再并入两端的终端匹配电阻(120欧),两个120欧并联为60欧,则总线负载为:52欧。
rs485通信时这个通信接口两端的终端电阻两端都要接120欧,_0

rs485通信时这个通信接口两端的终端电阻
两端都要接120欧,
为什么在通信时只把一端接上就行,另一端在不接的时候,通信也可以正常?但是如果不接这个电阻,则无法通信(本人动手做过试验。
)
我试验了一下,把终端电阻接在这个通信两根线的中间,也是可以的。
也就是终端电阻并不一定放在终端,只要并在这两根通信线上就行了。
而且只要并一个就行了?
最佳答案
的确如你所说,终端电阻在通信时只把一端接上就可以通讯,如果不接这个电阻,则无法通信。
但是你需注意-----只把一端接上可以通讯,但不能保证通讯的正常,尤其是在受到干扰情况下,就很容易通讯中断。
把终端电阻接在这个通信两根线的中间,是可以,但是如果使用dp插头,就不行了,因为你在dp插头打到on位置(即投上终端电阻时),也关断了ab两根线,后面就不通了。
而且你的这种做法同上面一样,很容易受到干扰,通讯中断。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
485总线120欧姆匹配电阻的接法
在485总线的现场施工当中,当485总线的传输距离超过一定的长度时,485总线的抗干扰能力就会出现下降,在这种情况下,就要在485总线的首尾两端接120欧姆的终端匹配电阻,以保证485总线的稳定性.
终端匹配电阻的正确接法是在每个485总线的首尾两端上各接一个120欧姆的终端电阻,电阻接在485总线的正负之间.如图示:
上图为使用485转232转换器时的终端匹配电阻的接法.
上图为有加485中继器时终端匹配电阻的接法.
上图为使用485集线器时终端匹配电阻的接法.。
