基孔制、基轴制常用配合

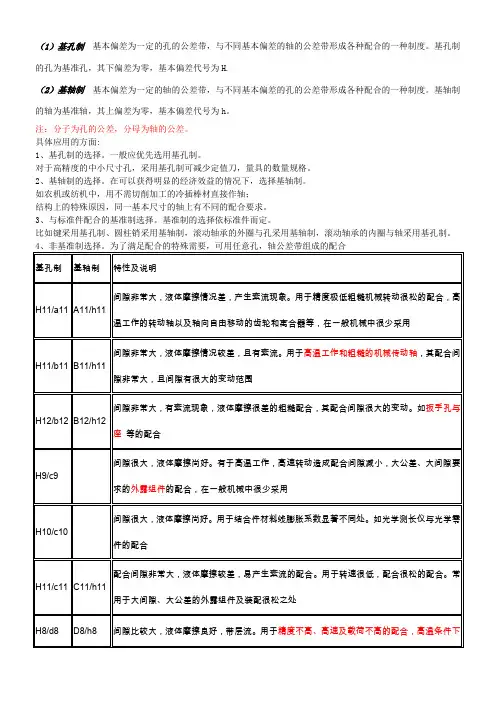

基孔制与基轴制
（1）基孔制基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。
基孔制的孔为基准孔，其下偏差为零，基本偏差代号为H.
（2）基轴制基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。
基轴制的轴为基准轴，其上偏差为零，基本偏差代号为h。
注：分子为孔的公差，分母为轴的公差。
具体应用的方面:
1、基孔制的选择。
一般应优先选用基孔制。
对于高精度的中小尺寸孔，采用基孔制可减少定值刀，量具的数量规格。
2、基轴制的选择。
在可以获得明显的经济效益的情况下，选择基轴制。
如农机或纺机中，用不需切削加工的冷插棒材直接作轴；
结构上的特殊原因，同一基本尺寸的轴上有不同的配合要求。
3、与标准件配合的基准制选择。
基准制的选择依标准件而定。
比如键采用基孔制、圆柱销采用基轴制，滚动轴承的外圈与孔采用基轴制，滚动轴承的内圈与轴采用基孔制。
常用尺寸轴孔公差与配合的选择
过盈配合的选用
对于利用过盈来保证固定或传递载荷的孔、 轴配合，应选用过盈配合。 ✓ 不传递载荷而只以作为定位用的过盈配合，可以选用
由基本偏差r、s(或R、S)组成的配合。
✓ 连接件如销、键等传递载荷的配合，可以选用小过盈
的基本偏差p、r(或P、R)组成的配合，以增加联结的 可靠性。
加工工艺的角度来看，对应用最广泛的中小直径尺寸的 孔，通常采用定尺寸刀具（如钻头、铰刀、拉刀等）加 工和定尺寸量具（如塞规、心轴等）检验。而一种规格 的定尺寸刀具和量具，只能满足一种孔公差带的需要。 对于轴的加工和检验，一种通用的外尺寸量具，也能方 便地对多种轴的公差带进行检验。由此可见：对于中小 尺寸的配合，应尽量采用基孔制配合。
孔轴公差与配合的选用
常用尺寸尺寸公差与配合的选用
孔、轴配合的精度设计
• 圆柱结合的精度设计实际上就是圆柱结合的公差
与配合的选用，它是机械设计与制造中至关重要 的一环，公差与配合的选用是否恰当，对机械的 使用性能和制造成本有着很大的影响。圆柱结合 的精度设计包括：
✓配合制的选用 ✓公差等级的选用 ✓配合的选用
公差等级的应用
配合IT5至IT13
（1）应遵循工艺等价的原则，即相互结合的零件，其加 工的难易程度应基本相当。根据这一原则，对于基本 尺寸≤500mm的，当公差等级在IT8以上时，标准推 荐 孔 比 轴 低 一 级 ， 如 ： H8/m7，K7/h6； 当 公 差 等 级在IT8以下时，标准推荐孔与轴同级，如：H9/h9， D9/h9，IT8属于临界值，IT8级的孔可与同级的轴 配 合 ， 也 可 以 与 高 一 级 的 轴 配 合 ， 如 ： H8/f8， H8/k7。对于基本尺寸＞500mm的，一般采用孔、 轴同级配合。
公差与配合的选用
公差与配合的选用 一、基准制的选择 １、基孔制：中等尺寸精度较高的孔的加工和检验，常采用钻头、铰刀、量规等定值刀具和量具，孔的公差带位置固定，可减少刀具、量具的规格，有利于生产和降低成本。
故一般情况下应优先选用基孔制。
２、基轴制：在下列情况下采用基轴制较为经济合理： ⑴采用冷拨光轴，一般ＩＴ８级左右已满足农业机械、纺织机械中某些轴类零件的精度要求，光轴可不再进行加工，因此采用基轴制减少加工较为经济合理，对于细小直径的轴尤为明显。
⑵与标准件配合时，基准制的选择要依据标准件而定，如滚动轴承外圈与壳体孔的配合应采用基轴制。
⑶基些结构上的需要，要求采用基轴制，如图示，柴油机活塞销同时与连孔和支承孔相配合，连杆要转动，故采用间隙配合，而与支承孔配合可紧些，采用过渡配合．如采用基孔制，则如图示，活塞销需做成中间小、两头大形状，这不仅对加工不利，同时装配也有困难，易拉毛连杆孔。
改用基轴制如图示，活塞销可尺寸不变，而连杆孔、支承孔分别按不同要求加工，较为经济合理且便于安装。
⑷任意孔、轴公差带组成的配合：如原需采用F５０ Ｇ７／ｈ６（＋０．０３４／＋０．００９）／（０／－０．０１６），为间隙配合，Ｘｍａｘ＝ＥＳ－ｅｉ＝＋０．０５０， Ｘｍｉｎ＝ＥＩ－ｅｓ＝＋０．００９。
现无法实现，则可改选F５０ Ｆ７／ｋ６（＋０．０５０／＋０．０２５）／（＋０．０１８／＋０．００２）， Ｘｍａｘ＝＋０．０４８， Ｘｍｉｎ＝＋０．００７，使保持近似的配合。
二、公差等级的选择 选择公差等级应在满足机器使用要求的前提下，尽量选用低的公差等级。
但如工艺条件许可，成本增加不多的情况下，也可适当提高公差等级，来保证机器的可靠性、延长使用寿命、提供一定精度储备，以取得更好的经济效益。
⑴用于量块、量规的公差等级 ＩＴ０１－ＩＴ１主要用于高精度量块的公差和其他精密标准块的公差，它们大致相当于量块１－３级精度。
ＩＴ１－ＩＴ７用于检查ＩＴ５－ＩＴ６级工件的量规的尺寸公差。

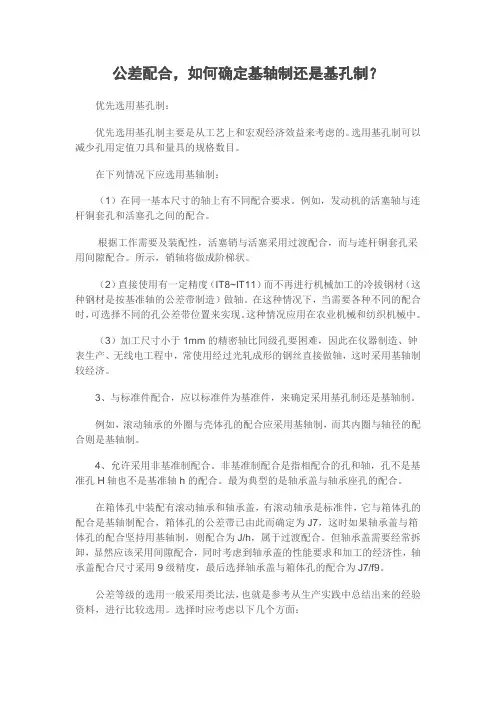

公差配合,如何确定基轴制还是基孔制？
公差配合，如何确定基轴制还是基孔制？优先选用基孔制：优先选用基孔制主要是从工艺上和宏观经济效益来考虑的。
选用基孔制可以减少孔用定值刀具和量具的规格数目。
在下列情况下应选用基轴制：（1）在同一基本尺寸的轴上有不同配合要求。
例如，发动机的活塞轴与连杆铜套孔和活塞孔之间的配合。
根据工作需要及装配性，活塞销与活塞采用过渡配合，而与连杆铜套孔采用间隙配合。
所示，销轴将做成阶梯状。
（2）直接使用有一定精度（IT8~IT11）而不再进行机械加工的冷拔钢材（这种钢材是按基准轴的公差带制造）做轴。
在这种情况下，当需要各种不同的配合时，可选择不同的孔公差带位置来实现。
这种情况应用在农业机械和纺织机械中。
（3）加工尺寸小于1mm的精密轴比同级孔要困难，因此在仪器制造、钟表生产、无线电工程中，常使用经过光轧成形的钢丝直接做轴，这时采用基轴制较经济。
3、与标准件配合，应以标准件为基准件，来确定采用基孔制还是基轴制。
例如，滚动轴承的外圈与壳体孔的配合应采用基轴制，而其内圈与轴径的配合则是基轴制。
4、允许采用非基准制配合。
非基准制配合是指相配合的孔和轴，孔不是基准孔H轴也不是基准轴h的配合。
最为典型的是轴承盖与轴承座孔的配合。
在箱体孔中装配有滚动轴承和轴承盖，有滚动轴承是标准件，它与箱体孔的配合是基轴制配合，箱体孔的公差带已由此而确定为J7，这时如果轴承盖与箱体孔的配合坚持用基轴制，则配合为J/h，属于过渡配合。
但轴承盖需要经常拆卸，显然应该采用间隙配合，同时考虑到轴承盖的性能要求和加工的经济性，轴承盖配合尺寸采用9级精度，最后选择轴承盖与箱体孔的配合为J7/f9。
公差等级的选用一般采用类比法，也就是参考从生产实践中总结出来的经验资料，进行比较选用。
选择时应考虑以下几个方面：1、孔和轴的工艺等价性孔和轴的工艺等价性是指孔和轴加工难易程度应相同。
在常用尺寸段内，对间隙配合和过渡配合，孔的公差等级高于或等于IT8级时，轴比孔应高一级，如H8/g7，H7/n6。
基孔制、基轴制公差带、配合、基本偏差数值表
内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差等级是确定尺寸精确程度的等级。
标准公差分为20级，即IT01，IT0，IT1，…，ITI8。
其尺寸精确程度从IT01到ITI8依次降低。
标准公差的具体数值可查表得到。
2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。
即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。
国家标准对孔和轴均规定了28个不同的基本偏差。
基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。
下图是孔和轴的28个基本偏差系列图。
从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。
孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。
JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。
基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。
7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。
零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。
建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。
