格力一拖一系列样本
格力一拖一系列样本
精心整理第二章A2系列风管送风式空调机组一、产品概述1、产品特点A2系列小风管空调机组是指由一台风冷室外机连接一台相同容量的直接蒸发式室内机构成单制冷系统，向一个区域直接提供处理后空气的空调机组。
机组容量范围2.6kW～14kW，是本公司自主研制开发的新型超薄空调机组，可广泛适用于家庭、宾馆、酒楼、餐厅、办公室、会议室等。
便捷的管理，看得见的经济实惠；可全面融入室内装潢设计，创造优雅和谐的环境，这就是格力二、产品性能与规格1.1机组安装基础安装之处应确保能充分承受机器重量且安装需水平，以避免引起人身伤害事故。
1.2机组位置与环境安装处应能确保机组免受暴晒和雨淋，能防尘、防台风、防地震的场所；应尽量免受火、易燃、易爆、易腐蚀性气体或废气的影响；采取适当的措施，尽可能减小噪音和振动；且保证有一定的换热、维修空间，使得机组通风流畅而可靠运行。
换热空间过小，将导致机组能力下降。
1.3机组管路连接为避免在连接管上冷凝结露连接管必须用保温材料和胶带包扎与空气隔绝；内外机组连接管长度、落差要在规定的范围内管长或者高度差过大，将导致机组能力下降，甚至影响可靠性。
1.4电气安装空调机组为Ⅰ类电器，请务必采取可靠接地措施，否则将带来触电或是火灾危险。
布线应按国家布线规则进行安装,电源线应有可靠的固定且线径保证足够大,必须安装可切断整个系统电源的空气开关和漏电开关,同时空气开关应同时具有磁脱扣和热脱扣功能，接线时请以机身所贴线路图为准。
2、产品外形尺寸2.1室外机外型尺寸1)7.5kW及其以下外机单位：mm 型号 A B C D EFG(R)2.6H/A2(O)760 320 530 540 286FG(R)3.5H/A2(O)FG(R)5H/A2(O)3.1室外机安装空间单位：mm 3.2室内机安装空间单位：mm 4、产品电气安装4.1机组外部接线图℃时所选用的规格，空气开关为温度40℃时所使用，空气开关为“D”型。
格力一拖一系列样本
格力一拖一系列样本1.格力一拖一家用空调，型号：KFR-35GW/FY-132(A1)A0M这款家用空调采用一拖一的设计，包括一个室内机和一个室外机，适用于小型卧室或客厅。
室内机具有360°独立吹送功能，可以均匀地将冷风送到每个角落，确保整个房间都可以享受到舒适的温度。
室外机采用高效节能的压缩机，具有静音运行和长寿命等特点。
2.格力一拖一家用空调，型号：KFR-50GW/FY-260(A1)A0M这款家用空调适用于较大的卧室或客厅，也采用一拖一的设计。
它具有强劲的制冷和制热能力，可以快速调节室内温度。
该空调还配备了多重过滤系统，可以有效过滤室内空气中的细菌和异味，为用户提供清新的室内环境。
此外，它还具有智能控制功能，可以通过手机App进行远程控制。
3.格力一拖一家用空调，型号：KFR-70GW/FY-380(A1)A0M这款家用空调适用于大型客厅或办公室等空间，同样采用一拖一的设计。
它具有强大的制冷和制热能力，并且运行稳定而安静。
该空调还具有快速制冷和除湿功能，可以在短时间内为用户提供舒适的环境。
此外，它还配备了智能空气净化功能，有效去除空气中的细菌和有害物质。
4.格力一拖一家用空调，型号：KFR-80GW/FY-460(A1)A0M这款家用空调适用于超大型场所，如会议厅或商场等。
它采用了高效节能的变频技术，可以根据实际需求智能地调节制冷和制热功率，从而保证了运行的高效和节能。
此外，它还具有智能睡眠功能，可以根据用户的睡眠状态自动调节温度和湿度，提供更舒适的睡眠环境。
总的来说，格力一拖一系列家用空调样品以其高效节能、智能控制和舒适体验等特点，成为了广大消费者的首选。
不论是小型卧室还是大型办公室，格力一拖一家用空调都能够提供舒适的室内环境和高效的制冷制热效果，满足用户的各种需求。
同时，格力一拖一系列产品还注重空气净化和智能控制等方面的提升，为用户提供健康、智能的空调使用体验。
格力超低温空气源热泵机组样本
GRe系列超低温热泵数码多联空调机组GRe系统的独特优越性GRe系统为业主带来更多实惠，为用户带来舒适、温馨的享受GRe系统为顾问公司和设计院带来了更多便利GRe系统为安装公司带来了规范、便捷内机族谱图命名规则及机组选配件说明技术规格159********目 录储液器具有多重功能：超低温制热的原理空调冬季制热的最大难题：室外环境低于-15℃时压缩使用空调制热时，低温热泵空调系统由室外环境温采集系统高压智能控制化霜，延长化霜周期，在最佳时刻进入化霜，而不是过早或过晚化霜；国家专利的多功能储液器蒸气喷射电子膨胀阀和电磁阀控制技术具有国家专利的先进智能化霜技术制热能力时间除霜运转制热能力时间除霜运转制热能力时间增强型蒸气喷射数码涡旋压缩机是在数码涡旋压缩机的基础上增加了蒸气喷射口，压缩机吸气口的部分气体来自中压状态，提高了吸气压力，解决了冬季吸气压力过低而造成制热效果不佳的问题。
采用增强型蒸气喷射数码涡旋压缩机NE W传统定时化霜普通智能化霜GRe智能化霜除霜运转GRe是格力在GR(数码多联)的基础上为北方寒冷地区量身定做的-25℃的低温下COP可达2.25！制热量123123-25℃的低温下正常运行，强劲制热，COP可达2.25！（-7℃-0℃范围内制冷时，请在订单中特别注明）50403020100-10-20-30制冷制热48℃-7℃27℃-25℃满负荷COP随室外环境温度变化的曲线超低温热泵数码多联机组-25-20-15-10-57(℃)11.52.533.5普通热泵多联机组2满负荷制热量随室外环境温度变化的曲线-25-20-15-10-57(℃)20406080100%超低温热泵数码多联机组普通热泵多联机组部分负荷制热量随室外环境温度变化的曲线-25-20-15-10-5-07(℃)40557085100%超低温热泵数码多联机组普通热泵多联机组超低温热泵数码多联在低温制热时保持高COP，比普通热泵机组高出15%以上！满负荷制热量部分负荷制热量制热范围低至-25℃舒适节能每个房间都可独立控制，根据用户需求设定房间温度，在需要具有数码多联无级调节的优势，能够在10％～100％的范围内做到数字化的无级能量调节，具有更高的季节能效比，比传统空简单的布线系统和FQ分歧管的连接方式大大简化了接线和配安装时间短，工程费用低系统运行高效、可靠，无需专人维护系统可分别控制各房间的空调，某个内机或某个子系统出现故障的时候，整个系统的其余部分不受影响而保持正常工作；主控系统采用先进的微电脑控制系统，对机组实行全方位控制，安全保护功能齐全，具有强大的故障自诊断功能，无需专人维护。
格力ZF系列风机盘管机组样本
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
格力风管机参数表
格力B系列超薄风管机参数表表一
表二
表三
格力A2系列风管机参数表一
表二
表三
直流变频一拖一风管机参数表表一
表二
表三
注：直流变频一拖一风管机型号中带有S的机型，表示该机型带有提升水泵。
配管长度及冷媒添加
R22小风管机（2.6Kw——14Kw）
R410a直流变频风管机（2.6Kw——7.2Kw）
注：
1、标准管长为5米。
当连接管（L）小于或等于5米时，不需要添加制冷剂。
如连接管
超过5米（以液管为准），则需要追加制冷剂，上表中列出各种型号连接管每米所需制冷剂的量。
2、连接管越长，制冷量和制热量衰减越大。
格力ZF系列风机盘管机组样本
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
格力GMV多联机系列常见机型介绍_图文
格力中央空调多联机介绍本文对市面上常见的格力多联机机型做了一些介绍。
详情可见公司官网：1、Free系列直流变频多联机组Free系列直流变频多联空调机组，是格力公司自主研制开发的新型多联空调机组，结合中央空调的舒适、高档和分体空调机安装方便、灵活等优势，运行经济高效。
Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
★单室外机：只有一个室外机，安装省时、省工、省空间，安全可靠、美观大方。
★多室内机：室内机有风管送风式和挂壁式两大类，可根据实际需要任意选配；一个室外机带多个室内机可同时满足单个或多个房间使用，每个室内机可单独控制，使用方便。
★多种余压设计，使用范围广：同一风管送风式室内机只需改变室内机接线就可进行高静压或普通静压运行，使用方便、范围广。
★内机安装灵活：根据实际情况，室内机可以灵活确定送回风形式、冷凝水接出方向、风口型式。
★更精心设计:机组结构设计科学，安装、检测、维修、保养极为方便；室内机身高度最薄185mm，最高仅300mm。
★保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。
★运行可靠：机组安全保护功能齐全，具有强大故障自诊断功能；(详见“微电脑控制系统”)。
★高效节能：采用名牌压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。
★室内空气品质好：机组送风管可接多个风口，使室内空调温湿度达到均匀，并且风管送风式室内机预留的新风管可接入新风，室内空气质量优良。
★使用方便：简洁的全中文控制器(或灵活的遥控器)使你对机组控制自如。
适用场所：Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
特别适合中小型商用和工业应用建筑空调工程。
2、GH系列家用一拖多空调机组GH系列家用一拖多空调机组使用特性1、所有房间一个空调系统，整体运行更加节能；2、内机可引入新风，提高室内空气品质；3、空调专业人士进行空调设计，优化送回风方式，房间温度均匀，温馨舒适；4、每个房间的空调可以独立控制，满足家庭中中不同使用者的个性要求；5、考虑到不需要同时使用所有房间的空调特性，空调室外机可适当选的偏小，节约初装成本。
格力风管机参数表
内机制冷功率Kw
内机制热功率Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.6Pd/E(S)Na
Φ6.35
Φ9.52
20
0.07
0.06
0.79
0.91
FGR2.6Pd/ENa
Φ6.35
Φ9.52
20
0.07
0.06
0.79
0.91
FGR3.5Pd/E(S)Na
Φ6.35
Φ12.7
20

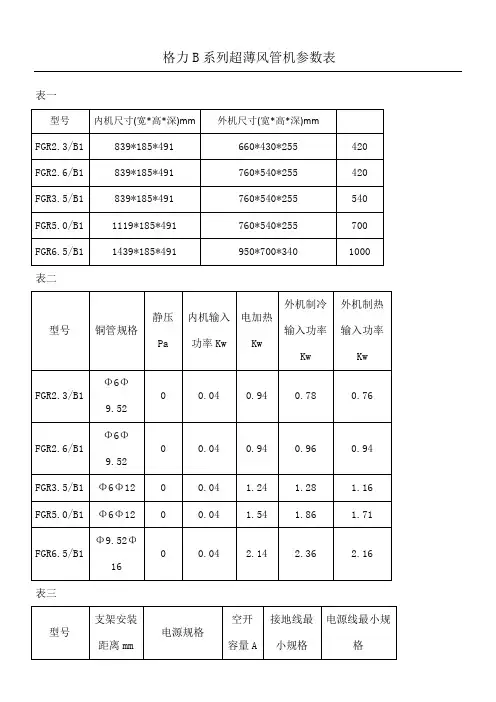

格力B系列超薄风管机参数表
表一
型号
内机尺寸(宽*高*深)mm
外机尺寸(宽*高*深)mm
风量
FGR2.3/B1
839*185*491
660*430*255
420
FGR2.6/B1
839*185*491
760*540*255
420
FGR3.5/B1
839*185*491
760*540*255
540
FGR5.0/B1
1250-950-412
2000
FGR14H/A2-N4
1463-300-756
950-1250-412
2000
表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.6H/A2
Φ6Φ9.52
20
0.06
0.86
0.94
0.84
FGR3.5H/A2
Φ6Φ12
Φ6.35
Φ15.9
25
0.10
0.09
2.75
2.54
FGR7.2Pd/ENa
格力风管机参数表
1119*185*491
760*540*255
700
FGR6.5/B1
1439*185*491
950*700*340
1000
表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.3/B1
Φ6Φ9.52
0
0.04
0.94
0.78
0.76
FGR2.6/B1
20
0.08
0.88
1.32
1.12
FGR5.0H/A2
Φ6Φ12
20
0.12
1.62
1.98
1.78
FGR6.5/A2
Φ9.52Φ16
25
0.17
2.27
2.33
2.13
FGR7.5/A2-N3
Φ9.52Φ16
30
0.17
2.27
2.68
2.23
FGR10/A2-N4
Φ12Φ19
30
0.25
3.85
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR3.5Pd/ENa
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR5.0Pd/E(S)Na
Φ6.35
Φ12.7
20
0.09
0.08
1.77
1.91
FGR5.0Pd/ENa
Φ6.35
Φ12.7
20
0.09
0.08
格力ZF系列风机盘管机组样本
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
格力TRS系列空调样本
格⼒TRS系列空调样本第⼗三章系列空⽓源热⽔机⼀、产品概述1、产品特点循环式热泵热⽔机组利⽤热泵原理，以消耗⼀部分电能为补偿，通过热⼒循环，从周围空⽓中吸取热量，通过压缩机将其输送⾄冷凝器，将来⾃⽔箱内的⽔循环加热⾄⽣活或⽣产所需要的⽬标值（30～58℃可调）（见下图）；循环式热泵热⽔机组因其节能，⾼效，环保⽽⼴泛应⽤于⼯⼚、宾馆、酒楼、医院、美容院、洗⾐店、洗浴中⼼和热⽔应⽤量较⼤的其他场合。
电能输⼊循环式热泵热⽔机组分为单机系列和模块化系列，共有18，36，65三个基本模块，对于模块化机组，通过组合1～16相同或不同的模块组合，机组可以形成制热量为18～1040范围内的系列产品●环保节能机组运⾏过程中没有任何排放⽓体，绿⾊环保。
并且运⾏节能，平均能效达4.5以上（最⾼达5.9）。
●安全可靠完全实现⽔电分离，消除了传统热⽔器具有的易燃、易爆、触电、煤⽓中毒等危险；且先进的微电脑控制，保护功能齐全，从根本上杜绝了漏电、⼲烧、超⾼温等安全隐患。
●精⼼设计采⽤名优压缩机,系统稳定可靠;电⼦膨胀阀节流，可调节范围更⼴更精确；热⽔专⽤套管式冷凝器，适⽤⽔质范围⼴，不易胀堵，机组使⽤寿命长。
●模块化设计，⾃由组合格⼒专利的模块化设计，最多16台机组⾃由组合，任意⼀台机组均可作为主控模块;组合灵活.拓展性强。
●全年全天候制热,热⽔温度⾃由可调产品适⽤于环境温度范围为-7～43℃，满⾜全年全天候制热，并且热⽔温度可以根据⽤户实际使⽤需求，从30～58℃任意可调,机组运⾏时温差⼩,⽔温上升平稳，满⾜不同⽤户的个性化需求。
例36表⽰：名义制热量为36的三相电、双系统、模块化循环型分体式空⽓源热泵热⽔机。
⼆、产品性能与规格1、产品外形图18(M) 36S(M)65S(M)说明：1.名义⼯况：室外环境温度20℃15℃，⽔侧初始温度15℃，终⽌温度55℃;2.使⽤范围：环境温度-7～43℃;3.热⽔温度调节范围：30-58℃;4.机组噪声是在半消⾳室的测量值，实际运⾏时由于环境的改变会稍微⾼点;5.上述参数表中，⽔系统扬程仅适应于⾮模块化机组（单机系列），机组重量包括⽔泵重量，模块化机组重量应减去⽔泵重量6.若因产品改良⽽发⽣规格变化，则以铭牌参数为准;7.机组分单机(⾃带⽔泵)和模块化(不带⽔泵)两个系列,其中单机系列型号为18、36、65;模块化系列型号为-18M、36、65;3、产品能⼒修正三、产品安装1、安装注意事项注意：●⼯程的设计、安装，必须由有资格的专业⼈⼠，根据相关法律、规章，结合本⼿册进⾏。
格力风管机参数表
13
B1
540
220V-50HZ
13
B1．
540
220V-50HZ
16
B1
540
220V-50HZ
20
B1
572
220V-50HZ
25
格力A2系列风管机参数
表一
型号
内机尺寸(宽*高*深)mm
外机尺寸(宽*高*深)mm
风量2
A2
913-220-680
760-530-320
450
A2
913-220-680
700
B1
1439*185*491
950*700*340
1000
表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
B1
Φ6Φ
0
B1
ΦΦ6
0
B1
Φ6Φ12
0
B1
12Φ6Φ
0
B1
ΦΦ16
0
表三
型号
支架安装距离mm
电源规格
容开空量A
接地线最小规格
规小最线源电格
B1
440
700-200-615
710-255-540
450
ENa
700-200-615
710-255-540
450
E(S)Na
700-200-615
710-255-540
550
ENa
700-200-615
710-255-540
550
E(S)Na
900-200-615
815-300-600
格力风管机参数表
格力B系列超薄风管机参数表表一
表二
表三
格力A2系列风管机参数表一
表二
表三
直流变频一拖一风管机参数表表一
表二
表三
注：直流变频一拖一风管机型号中带有S的机型，表示该机型带有提升水泵。
配管长度及冷媒添加
R22小风管机（——14Kw）
R410a直流变频风管机（——）
注：
1、标准管长为5米。
当连接管（L）小于或等于5米时，不需要添加制冷剂。
如连接管
超过5米（以液管为准），则需要追加制冷剂，上表中列出各种型号连接管每米所需制冷剂的量。
2、连接管越长，制冷量和制热量衰减越大。
格力风管机参数表
电源线最小规格
FGR2.3/B1
440
220V-50HZ
13
2.5
1.5
FGR2.6/B1
540
220V-50HZ
13
2.5
1.5
FGR3.5/B1
540
220V-50HZ
16
2.5
1.5
FGR5.0/B1
540
220V-50HZ
20
4.0
2.5
FGR6.5/B1
572
220V-50HZ
FGR3.5Pd/ENa
700-200-615
710-255-540
550
FGR5.0Pd/E(S)Na
900-200-615
815-300-600
700
FGR5.0Pd/ENa
900-200-615
815-300-600
700
FGR7.2Pd/E(S)Na
1100-200-615
885-340-700
1000
FGR7.2Pd/ENa
1100-200-615
885-340-700
1000
表二
型号
铜管规格
静压Pa
内机制冷功率Kw
内机制热功率Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.6Pd/E(S)Na
Φ6.35
Φ9.52
20
0.07
0.06
0.79
0.91
FGR2.6Pd/ENa
Φ6.35
1700
FGR12H/A2-N4
1463-300-756
1250-950-412
2000
格力风管机参数表
ENa560Leabharlann 220V-50HZ25
注：直流变频一拖一风管机型号中带有S的机型，表示该机型带有提升水泵。
配管长度及冷媒添加
R22小风管机（——14KW
项目名称 及型号
配管规格
最大管长
最大落差
补充冷媒
气管
液管
米
米
管长超标部分
g/m
10-14KW
①19
①12
35
20
120g/m
R410a直流变频风管机（一一）
540
220V-50HZ
13
B1
540
220V-50HZ
16
B1
540
220V-50HZ
20
B1
572
220V-50HZ
25
格力
表
型号
内机尺寸（克*局*深）mm
外机尺寸（宽*高*深）mm
风量2
A2
913-220-680
760-530-320
450
A2
913-220-680
760-530-320
520
710-255-540
450
ENa
700-200-615
710-255-540
450
E(S)Na
700-200-615
710-255-540
550
ENa
700-200-615
710-255-540
550
E(S)Na
900-200-615
815-300-600
700
ENa
900-200-615
815-300-600
距离mm
电源规格
开开容
格力中央空调一拖一的优缺点
格力中央空调一拖一的优缺点我国到了夏天气候炎热，中央空调是一种异常不错的抉择，格力中央空调更是异常好的中央空调品牌，我们身边很多的朋友都比较信赖它。
但是任何东西都有不好的一面，空调也是一样的，格力中央空调更是不例外，话不多说，直接让我们来了解下一拖一格力的优缺点吧。
优点之一美外观，中央空调一拖一解决了挂壁式或者柜式空调主机占用空间的问题，也解决了卫生死角的问题，所以安装中央空调一拖一结构，对于整体装修无太大的影响。
优点之二制冷、分配均匀，中央空调一拖一通过合理的设计出风口和回风口，能够很大限度的满足用户的舒适度享受，并且是按照健康科学的方式在阀门控制上调节气流的走势。
优点之三温度均衡，因为中央空调一拖一送风量大，并且送风温差小，使得房间温差控制在升高降低1℃上下，室内温度均匀分布。
缺点之一安装要求高。
在追求美观的就须对施工和安装设计严格要求，同时要求保阻性能以及密封性良好，不然很容易造成漏水和冷量的流失，会导致整个机组的耗电量增加。
缺点之二风压不稳定。
如果风口系统设计不当的话，就会导致各个方面的温度达不到预估的效果，并且中央空调一拖一回风设计是有一定的难度的。
这些都是和设计安装相关，但只要施工程序和质量得到保证，中央空调运行时是没有问题的。
而舒适100线下施工团队拥有十年安装经验，为上万户业主实现了舒适家居梦想，安装设计都有保证。
以上关于《格力中央空调一拖一的优缺点》的内容介绍均由安徽大自然制冷设备工程有限公司小编整理获得，想要了解更多格力中央空调一拖一的优缺点相关资讯可点击关注上方我们的官方网站。
或者扫描右上方二维码，加客服微信进行咨询。
三菱重工海尔中央空调1.三菱重工海尔由日本三菱重工与海尔集团合资，三菱重工占比55%，海尔集团占比45%。
三菱重工为全球前20强企业，（成立于1884年至今134年）世界三大制造业巨头之一（日本三菱重工、德国西门子、美国通用）咱们是日系品牌性价比最高的也是业内最好的产品。
格力空调技术参数文件
格力空调Tops系列多联机组技术文件格力电器第一部分系统外机性能与规格1、本机组设计实行标准GB/T 18837-20022、以上冷量测试工况：室内干球/湿球温度（27/19℃）.室外干球/湿球温度（35/24℃）；以上制热量测试工况：室内干球/湿球温度（20/15℃）.室外干球/湿球温度（7/6℃）.3、根据最大熔丝电流来选择空气开关.根据最小线路电流来选择电气配线规格。
3、系统外机安装注意事项（1）机组安装基础：必须是水泥或钢结构.应能承受机器的运行重量.并能隔音及震动.且上平面是水平的。
机组的安装基础应预留排水槽。
（2）机组运行环境：安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃品、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施.尽可能减小震动和噪音。
4、外机外形尺寸及安装维修空间单位：mm 第二部分系统内机性能与规格1、本机组设计实行标准GB/T 18837-2002。
2、机组风量是子环境温度20℃/16℃、内机最高风挡下测试。
3、额定测试条件：制冷：室内环境温度27℃（干球）/19℃（湿球）、室外环境温度35℃（干球）/24℃（湿球）；制热：室内环境温度20℃（干球）/15℃（湿球）、室外环境温度7℃（干球）/6℃（湿球）；.3、根据最大熔丝电流来选择空气开关.根据最小线路电流来选择电气配线规格。
2、室内机安装注意事项（1）机组安装基础：确保顶部吊杆、天花板、建筑物结构等有足够强度来承受机组重量。
（2）安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气影响；应预留通风空间；应采取适当措施尽可能减小噪音和震动。
3、产品外形尺寸及安装维修空间第三部分产品电气及接地部分注意事项注意：空调机必须可靠接地.若接地不正确会导致触电或火灾。
一、电气布置◆按国家布线规则进行安装。
◆电源一定要使用额定电压及空调机组专用电源。
◆电源线应有可靠固定.以免接线端子受力.请不要用力拉动电源线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 A2系列风管送风式空调机组
一、产品概述
1、产品特点
A2 系列小风管空调机组是指由一台风冷室外机连接一台相同容量的直接蒸发式室内机构成单制冷系统，向一个区域直接提供处理后空气的空调机组。
机组容量范围2.6kW ～ 14kW，是本公司自主研制开发的新型超薄空调机组，可广泛适用于家庭、宾馆、酒楼、餐厅、办公室、会议室等。
便捷的管理，看得见的经济实惠；可全面融入室内装潢设计，创造优雅和谐的环境，这就是格力
A2 系列风管机。
◆安装灵活：根据安装现场需要，A2 系列机组可以灵活确定送回风形式（下回风和后回风），冷凝水接出方向（左式和右式）、风口型式（适合装饰的各种风口）等；其中，回风方式推荐用后回风。
互换回风盖板与回风口组件俩个零件就可以更换回风方式推荐使用后回风
◆超薄机身设计：各款机型中，最薄为220mm，最厚为300mm，适合不同空间安装。
◆操控灵活：简洁的全中文控制器及灵活的遥控器使你对机组控制自如。
在一个空间里安装多台空调时，使用集中控制器可以控制最多16 台机组，其管理和操作极其方便。
（集中控制器需另外选购）
2、产品命名规则
二、产品性能与规格
1、产品性能参数
注：①.本机组设计执行标准GB/T 18836-2002 ，带能效等级的产品同时执行标准GB 19576-2004 。
②.以上名义制冷量测试工况：室内干球/湿球温度（27/19℃）、室外干球/湿球温度（35/24℃）。
以上名义制热量测试工况：室内干球/湿球温度（20/15℃）、室外干球/湿球温度（7/6℃）。
③.机组性能参数表因产品的改良有所改变，恕不另行通知，具体参数请以铭牌为准。
④.噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点。
⑤.标注处代表的意a. 括号外表示不开电加热制热量，括号内表示开电加热时的制热量；b.制热输入功率后括号中参数为热泵输入功率加辅助电加热功率；c.输入功率后括号中参数为热泵输入功率加辅助电加热功率；
2、产品运行范围
三、产品安装
1、产品安装注意事项
1.1 机组安装基础
安装之处应确保能充分承受机器重量且安装需水平，以避免引起人身伤害事故。
1.2 机组位置与环境
安装处应能确保机组免受暴晒和雨淋，能防尘、防台风、防地震的场所；应尽量免受火、易燃、易爆、易腐蚀性气体或废气的影响；采取适当的措施，尽可能减小噪音和振动；且保证有一定的换热、维修空间，使得机组通风流畅而可靠运行。
换热空间过小，将导致机组能力下降。
1.3 机组管路连接
为避免在连接管上冷凝结露连接管必须用保温材料和胶带包扎与空气隔绝；内外机组连接管长度、落差要在规定的范围内管长或者高度差过大，将导致机组能力下降，甚至影响可靠性。
1.4 电气安装
空调机组为Ⅰ类电器，请务必采取可靠接地措施，否则将带来触电或是火灾危险。
布线应按
国家布线规则进行安装, 电源线应有可靠的固定且线径保证足够大, 必须安装可切断整个系统电源的空气开关和漏电开关, 同时空气开关应同时具有磁脱扣和热脱扣功能，接线时请以机身所贴线路图为准。
2、产品外形尺寸
2.1 室外机外型尺寸
1)7.5kW 及其以下外机
单位：mm 型号 A B C D E
FG(R)2.6H/A2(O)
FG(R)3.5H/A2(O)
760 320 530 540 286 FG(R)5H/A2(O)
FG(R)6.5/A2(O)
950 412 700 572 378
FG(R)7.5/A2-N3(O)
FG(R)S7.5/A2-N3(O)
FG(R)7.5/A2-N2(O)950 412 840 572 378
2）10kW 及其以上外机
单位：mm 机型 A B C D E FG(R)10/A2-N4(O)
FG(R)D10/A2-N2(O)
FG(R)12/A2-N4(O)
950 412 1250 572 378 FG(R)12/A2-N2(O)
FG(R)14/A2-N4(O)
FG(R)12H/A2-N4(O)
FG(R)14H/A2-N4(O)
2.2 室内机外型尺寸图
1）FG2.6H/A2、FGR2.6H/A2、FG3.5H/A2、FGR3.5H/A2 室内机组
单位：mm
2）5kW 及其以上的室内机组
3、产品安装维修空间
3.1 室外机安装空间
单位：mm
3.2 室内机安装空间
单位：mm
4、产品电气安装4.1 机组外部接线图
4.2 空气开关和电源线选型
注：
① . 机组电源线必须为铜芯电缆，工作温度不能大于其规定值。
② . 如电源线长度大于15 米，请适当加大电源线横截面，以免过载引起事故。
③ . 以上选型条件：电源线规格是指BV 单芯线（2 ～ 4 根）穿塑料管时敷设且使用环境温度为40℃时所选用的规格，空气开关为温度40℃时所使用，空气开关为“D”型。
如果现场实际安装条件有所改变，请按照厂家提供的电源线、空气开关规格书，酌情考虑降容量使用。
