消防水池计算书
消防水池侧壁SQ2计算书
六、人防组合荷载 三角形荷载Qa(kN/m2) 均布荷载Qb(kN/m2)
20.00 45.00
八、配筋计算
支座 截面抵抗矩系数αS
γs=(1+(1-2αS)1/2)/2
钢筋面积As(mm2)
0.11 M/α1fcbh02 0.94 (1+(1-2αS)1/2)/2 1105.26 M/γsfyh0
45.00
1.50 1.20
七、弯矩设计值 M
支座弯矩 均布荷载(kN*m/m)
跨中弯矩
三角形荷载(kN*m/m) 合计(kN*m/m)
均布荷载(kN*m/m) 三角形荷载(kN*m/m)
合计(kN*m/m)
72.90 Qb*H2/8
17.28 Qa*H2/15 90.18 41.01 Qb*H2*9/128
主筋保护层厚度(mm) 迎土面t1 背土面t2
40.0 20.0
三、内力计算
1、土压力标准值(恒载) 上端 Q1ak(kN/m2) 下端 Q1k (kN/m2)
2、水压力标准值(恒载) 上端 Q2ak(kN/m2) 下端 Q2k (kN/m2)
3、地面超载压力标准值(活载) Q3k(kN/m2)
4、荷载设计值(恒载控制) 三角形荷载Qa(kN/m2) 均布荷载Qb(kN/m2)
(H1*γ+(H0-H1)*γ')*K or *(K(H+H0-H1)*γ'+H1*γ)*K
HO*γ
0.00 (H0-H1)*γw or 0 20.00 (HO+H-H1)*γw
实际配筋 支座钢筋
钢筋直径(mm) 钢筋间距(mm) 钢筋实际面积(mm2) 配筋率ρ(%)
消防水池容积计算
消防水池容积计算应该是室内消火栓Q1,室外消火栓Q2,喷淋系统Q3在火灾时间内的全部消防用水量。
即三项流量乘以火灾延续时间之和。
V=Q1*T1+Q2*T2+Q3*T3;T3一般为1小时,T2,T1一般为2小时或3(高层建筑)小时消防水池的容积,是按照满足两小时消防灭火用水量(自消、普消)的前提下,不含前10分钟的用水,水池的有效容积.在计算时,需要加上1.3的系数.规范同时上说在能保证连续补水的前提下,水池的容量可以减去火灾延续时间内补充的水量。
消防水池的消防用水量可按下式确定:Vf=3。
6(Qf—Ql)TxVf消防用水量,立方米Qf室内外消防用水量,升每秒Ql水池连续补充水量,升每秒Tx火灾延续时间,是指消防水泵开始从水池抽水到火灾基本被扑灭为止的一段时间,具体查规范。
小区和普通建筑一般取2小时。
水池根据消防用水量确定,一般水池的容积比用水量稍大.消防水池内的水一经动用,应尽快补充,以供在短时间内可能发生第二次火灾时使用,本条参考《建规》的要求,规定补水时间不超过48h。
为保证在清洗或检修消防水池时仍能供应消防用水,故要求总有效容积超过500m3的消防水池应分成两个,以便一个水池检修时,另一个水池仍能供应消防用水。
消防水池容积计算是否正确室内消火栓用水量为15喷淋为20室外为20二支150进水管请问消防水池做多大?室内消防用水量为15*3。
6*2+20*3。
6*1=180室外消防用水量为20*3.6*2=144单位时间流量=截面积*水流速度*时间Q=A*V*T150进水管按2.5计算二小时出水量为317消防水池容积为180+144-317=7假如补水流速按1m/s计算,补水时间按1h计算为妥,补水量为2x3.14159x0.15^2x1/4x1x3600=127m3,水池容积在200m3左右。
原则只有条件受限时才考虑补水量,有条件就不要考虑了!~如果有两路进水就不用考虑室外消防用水量,仅有一路时要考虑!~还有好多地方要求只有一路进水时要设置独立的室外消火栓系统!~也就是独立管网独立室外消火栓泵。

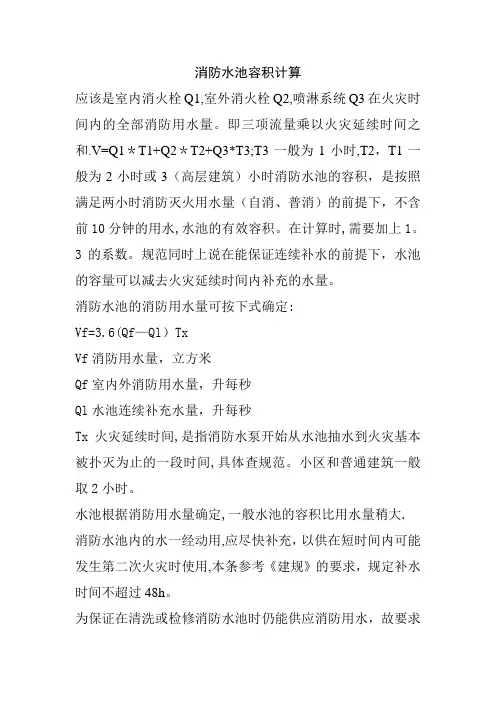

消防水池容积计算

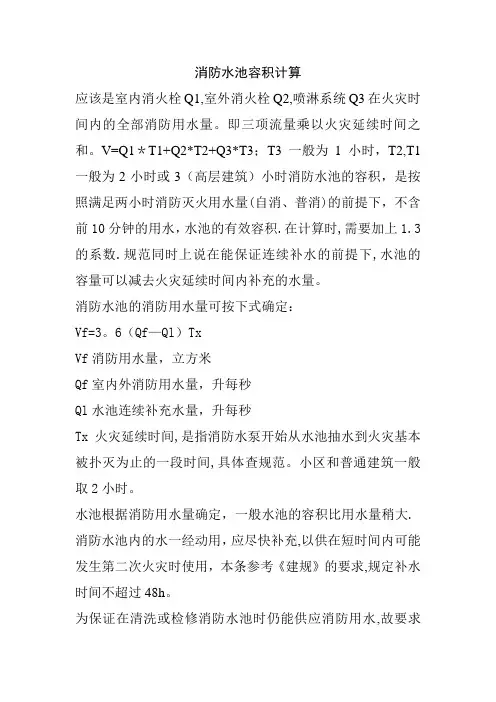

消防水池容积计算应该是室内消火栓Q1,室外消火栓Q2,喷淋系统Q3在火灾时间内的全部消防用水量。
即三项流量乘以火灾延续时间之和.V=Q1*T1+Q2*T2+Q3*T3;T3一般为1小时,T2,T1一般为2小时或3(高层建筑)小时消防水池的容积,是按照满足两小时消防灭火用水量(自消、普消)的前提下,不含前10分钟的用水,水池的有效容积。
在计算时,需要加上1。
3的系数。
规范同时上说在能保证连续补水的前提下,水池的容量可以减去火灾延续时间内补充的水量。
消防水池的消防用水量可按下式确定:Vf=3.6(Qf—Ql)TxVf消防用水量,立方米Qf室内外消防用水量,升每秒Ql水池连续补充水量,升每秒Tx火灾延续时间,是指消防水泵开始从水池抽水到火灾基本被扑灭为止的一段时间,具体查规范。
小区和普通建筑一般取2小时。
水池根据消防用水量确定,一般水池的容积比用水量稍大.消防水池内的水一经动用,应尽快补充,以供在短时间内可能发生第二次火灾时使用,本条参考《建规》的要求,规定补水时间不超过48h。
为保证在清洗或检修消防水池时仍能供应消防用水,故要求总有效容积超过500m3的消防水池应分成两个,以便一个水池检修时,另一个水池仍能供应消防用水.消防水池容积计算是否正确室内消火栓用水量为15喷淋为20室外为20二支150进水管请问消防水池做多大?室内消防用水量为15*3.6*2+20*3。
6*1=180室外消防用水量为20*3。
6*2=144单位时间流量=截面积*水流速度*时间Q=A*V*T150进水管按2.5计算二小时出水量为317消防水池容积为180+144—317=7假如补水流速按1m/s计算,补水时间按1h计算为妥,补水量为2x3.14159x0.15^2x1/4x1x3600=127m3,水池容积在200m3左右。
原则只有条件受限时才考虑补水量,有条件就不要考虑了!~如果有两路进水就不用考虑室外消防用水量,仅有一路时要考虑!~还有好多地方要求只有一路进水时要设置独立的室外消火栓系统!~也就是独立管网独立室外消火栓泵.室内消火栓用水量为15*3.6*2=108(15l/s)自喷用水量为20*3。
消防水池计算书
m m m m m3 m3
340 6 4 14.16666667
单位 h L/s m3

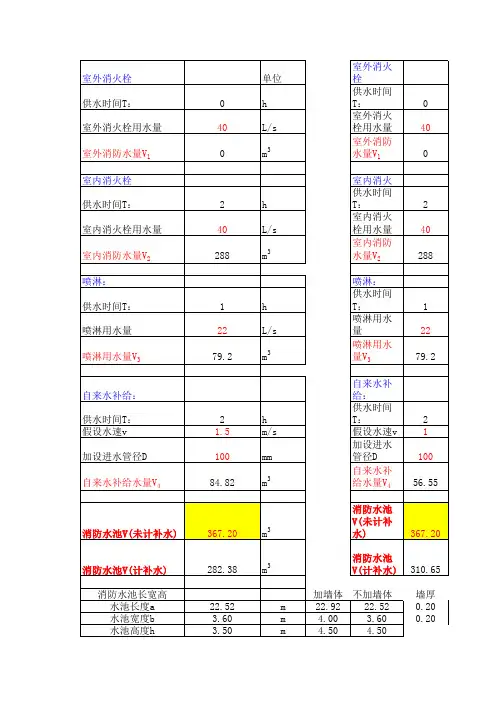

h Ls mm m3 m3 m3 消防水池长宽高 水池长度a 12.00 水池宽度b 6.20 水池高度h 4.00 水池有效高度h1 3.80 消防水池实际容积 297.60 消防水池有效容积 282.72 加墙体 不加墙体 22.92 22.52 4.00 3.60 4.50 4.50 4.30 4.30 412.56 364.82 394.22 348.61 墙厚 0.20 0.20
2 40 288
h L/s m3
1 22 79.2
h L/s m3
2 1.5 100 84.82 367.20 282.38
h m/s mm m3 m3 m3
22.52 3.60 3.50 3.30 283.75 267.54
m m m m m3 m3
160 10.66667 轻危 160 16 中危 160 21.33333 中危 260 52 严重危险 260 69.33333 严重危险
室外消火栓 供水时间T: 室外消火栓用水量 室外消防水量V1 室内消火栓 供水时间T: 室内消火栓用水量 室内消防水量V2 喷淋: 供水时间T: 喷淋用水量 喷淋用水量V3 自来水补给: 供水时间T: 假设水速v 加设进水管径D 自来水补给水量V4 消防水池V(未计补水) 消防水池V(计补水) 消防水池长宽高 水池长度a 水池宽度b 水池高度h 水池有效高度h1 消防水池实际容积 消防水池有效容积 喷淋
4 6 8 12 16
0 40 0
单位 h L/s m3
室外消火栓 供水时间T: 0 室外消火栓用水量 40 室外消防水量V1 0 室内消火栓 供水时间T: 2 室内消火栓用水量 40 室内消防水量V2 288 喷淋: 供水时间T: 1 喷淋用水量 22 喷淋用水量V3 79.2 自来水补给: 供水时间T: 2 假设水速v 1 加设进水管径D 100 自来水补给水量V 56.55 4 消防水池V(未计补水) 367.20 消防水池V(计补水) 310.65 加墙体 不加墙体 22.92 22.52 4.00 3.60 4.50 4.50 4.30 4.30 412.56 364.82 394.22 348.61 墙厚 0.20 0.20
消防水池计算书
消防水池计算书(一)处理池内没水时荷载1、池壁计算主动土压力系数Ka取1/3土重度r=18KN/m³无地下水池壁4.7m深∵LB/HB=5.3>2 ∴按单向板计算主动土压力q土=rHKa=18x1/3x4.7=28.2KN/m地面荷载产生侧压力q活=10x1/3=3.33KN/m①竖向配筋计算第一种情况三种压力产生的弯矩部位类型土压力弯矩Ms 水压力弯矩Mw 地荷载弯矩Mm 下端支座-41.5 0 -9.2跨中18.6 0 5.2支座基本组合弯矩值M=(Ms+Mw)x1.27+1.4xMm=65.585KN·m支座准永久组合弯矩值Mq=Ms+Mw+0.5Mm=46.1 KN·m跨中基本组合弯矩值M=(Ms+Mw)x1.27+1.4xMm=30.9KN·m跨中准永久组合弯矩值Mq=Ms+Mw+0.5Mm=21.2KN·m假设壁厚h=250,混凝土强度C30查表可知选筋12@100的裂缝(0.25mm)和承载力弯矩分别为63.33KN·m、67.22KN·m,大于支座计算准永久弯矩46.1 KN·m和基本组合弯矩65.585KN·m,满足要求。
且配筋率0.452%,合适。
所以内外钢筋选配12@100 As=1131mm²/m弯矩图第二种情况水压力q水=rh=10x4.7=47KN/m两种压力产生的弯矩部位类型土压力弯矩Ms 水压力弯矩Mw下端支座-41.5 -69.22跨中18.6 30.94支座基本组合弯矩值M=1.27Mw-Ms=46.4KN*m支座准永久组合弯矩值Mq=Mw-Ms=27.72KN*m跨中基本组合弯矩值M=1.27Mw-Ms=20.69N*m跨中准永久组合弯矩值Mq=Mw-Ms=12.34KN*m池壁内侧、外侧为12@100均满足强度和裂缝要球。
弯矩图②水平配筋计算池壁角隅处最大水平弯矩Mcx第一种情况三种压力产生的弯矩部位类型土压力弯矩水压力弯矩地荷载弯矩Mcx -21.8 0 -5.59 基本组合弯矩值M=(Ms+Mw)x1.27+1.4xMm=35.512KN·m准永久组合弯矩值Mq=Ms+Mw+0.5Mm=24.595KN·m池壁外侧水平角隅钢筋为12@200均满足强度和裂缝要球。
地上消防水池墙体承载力计算书
地上消防水池墙体承载力计算书消防水池的墙体承载力,听起来有点技术性,甚至让人有点儿头晕的感觉对吧?不过你别着急,今天咱们就把这事儿给简单明了地捋一捋,让你也能明白,消防水池的墙到底是咋回事,为什么它需要这么强的“肌肉”,还能“扛得住”这么大的压力。
先来说说消防水池是干啥的。
大家都知道,火灾的时候水就是灭火的必备“法宝”。
消防水池就是用来储存灭火用水的地方,它一般是地下或者地上,巨大的池子,里面装着咱们一旦发生火灾时,能够扑灭大火的水。
池子大不大,那是当然的,不然谁家着火了咱们又没有水咋办?但是你想,池子越大,里面的水就越多,压力也就越大,墙体承受的“负担”就越重。
要是墙不结实,哪天就可能出事。
墙体承载力,就是说这些墙能够承受多大的重量和压力,不会因为压力过大而“崩溃”或者变形。
咱们再来说说,墙体承载力到底是怎么算的。
你想想,池子里的水总得有个“支撑”,墙体就是这个支撑的“骨架”。
要是池子有三四米深,水压可能就相当可怕了。
水往下沉,墙体就得往上顶,这时墙体就要有足够的“硬度”和“强度”。
你让墙体承受这么大的压力,它就像健身房里的大力士一样,不管你给多大重量,都能挺得住。
所以,我们得知道墙体的材料、厚度、结构是不是够稳。
比方说,水池是圆形的还是方形的?墙体是混凝土做的还是钢筋混凝土?这些都得考虑进去。
你要知道,计算这些东西可不是一件小事儿。
就好像盖房子一样,得先有个设计图,设计师得把这些都算得清清楚楚。
墙体的厚度、材料的抗压能力、甚至池子的深度,都得一一考虑。
如果设计的时候没把这些搞定,真出了问题,水池一塌,后果可想而知!这可不是开玩笑的,毕竟水池里的水可不是小水坑,水池一旦破裂,可能就得大规模抢险了,损失可大着呢。
有些朋友可能会想,既然这么重要,难道消防水池的墙体就不能出现问题吗?其实也是有可能的,但这就得依赖专业的检测和维护了。
就像你买车一样,开得多了,车也会出问题,水池墙体也是一样,时间一长,墙体材料会受到水的腐蚀,甚至会出现裂缝。
消防水池容量计算方法
消防水池容量计算方法
消防水池容量计算方法
消防水池容量的计算方法,主要是按照消防水池容量计算公式,把容积(V)、着火面积(A)和消防水池的排水通道面积(S)三个参数统一计算,得到消防水池的容积要求。
一、基本概念:
1、容积(V):消防水池容积,即计算出消防水池中水量。
2、着火面积(A):指被保护建筑物占地面积,以平方米为单位。
3、消防水池的排水通道面积(S):即消防水池的出水口排水通道的面积,以平方米为单位。
二、容积计算公式:
V=A+S
V——容积,A——着火面积,S——消防水池的排水通道面积。
三、容量计算示例:
如果计算一个建筑物的着火面积是200平方米,消防水池的排水通道面积是10平方米,则消防水池的容积V=200+10=210平方米。
- 1 -。
消防水池有效容积的计算
消防水池有效容积的计算消防水池的有效容积为:V a=(Q p-Q b)×t式中:V a——消防水池的有效容积(m3);Q p——消火栓、自动喷水灭火系统的设计流量(m3/h);Q b——在火灾延续时间内可连续补充的流量(m3/h);t——火灾延续时间(h)。
大部分的出题都会加一句不考虑补水时间。
[计算举例]消防水池的有效容积计算某多层丙类仓库地上3层,建筑高度20m,建筑面积12000m2,占地面积4000m2,建筑体积72000m3,耐火等级二级。
储存棉、麻、服装衣物等物品,堆垛储存,堆垛高度不大于6m。
属多层丙类2项堆垛储物仓库。
该仓库设消防泵房和两个500m3的消防水池,消防设施有室内、外消火栓给水系统、自动喷水灭火系统、机械排烟系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、建筑灭火器等消防设施及器材。
请计算消防水池的有效容积。
根据《建筑设计防火规范》GB50016-2014的规定,每座占地面积大于1000m2的棉、毛、丝、麻、化纤、毛皮及其制品的仓库应设置自动喷水灭火系统,该仓库设计有自动喷水灭火系统。
依据《自动喷水灭火系统设计规范》4.2.1表5.5.5-1的规定,该堆垛储物仓库自动喷水灭火系统应为湿式系统,火灾危险等级为仓库危险级Ⅱ级,喷水强度不小于16L/min·m2,作用面积200m2。
根据《消防给水及消防栓系统技术规范》表3.3.2、表3.5.2、3.6.2及《自动喷水灭火系统设计规范》表5.0.5-1的规定,该场所室外消火栓的设计流量为45L/s;室内消火栓的设计流量为25L/s.室、内外消火栓的火灾延续时间为3小时,自动喷水系统灭火的的火灾延续时间为2小时。
故:消防水池的有效容积=室外45L/s×3h+室内25L/s×3h+自喷16L/min·m2×200m2×2h=486+270+383m m3=1140m3。
消防水池计算书
消防水池计算书(一)处理池内没水时荷载1、池壁计算主动土压力系数Ka取1/3土重度r=18KN/m³无地下水池壁4.7m深∵LB/HB=5.3>2 ∴按单向板计算主动土压力q土=rHKa=18x1/3x4.7=28.2KN/m 地面荷载产生侧压力q活=10x1/3=3.33KN/m ①竖向配筋计算第一种情况三种压力产生的弯矩部位类型土压力弯矩Ms水压力弯矩Mw地荷载弯矩Mm下端支座-41.50-9.2跨中18.60 5.2支座基本组合弯矩值M=(Ms+Mw)x1.27+1.4xMm=65.585KN·m 支座准永久组合弯矩值Mq=Ms+Mw+0.5Mm=46.1 KN·m跨中基本组合弯矩值M=(Ms+Mw)x1.27+1.4xMm=30.9KN·m 跨中准永久组合弯矩值Mq=Ms+Mw+0.5Mm=21.2KN·m假设壁厚h=250,混凝土强度C30查表可知选筋12@100的裂缝(0.25mm)和承载力弯矩分别为63.33KN·m、67.22KN·m,大于支座计算准永久弯矩46.1 KN·m和基本组合弯矩65.585KN·m,满足要求。
且配筋率0.452%,合适。
所以内外钢筋选配12@100 As=1131mm²/m弯矩图第二种情况水压力q水=rh=10x4.7=47KN/m两种压力产生的弯矩部位类型土压力弯矩Ms水压力弯矩Mw下端支座-41.5-69.22跨中18.630.94支座基本组合弯矩值M=1.27Mw-Ms=46.4KN*m支座准永久组合弯矩值Mq=Mw-Ms=27.72KN*m跨中基本组合弯矩值M=1.27Mw-Ms=20.69N*m跨中准永久组合弯矩值Mq=Mw-Ms=12.34KN*m池壁内侧、外侧为12@100均满足强度和裂缝要球。
弯矩图②水平配筋计算池壁角隅处最大水平弯矩Mcx第一种情况三种压力产生的弯矩部位类型土压力弯矩水压力弯矩地荷载弯矩Mcx-21.80-5.59基本组合弯矩值M=(Ms+Mw)x1.27+1.4xMm=35.512KN·m准永久组合弯矩值Mq=Ms+Mw+0.5Mm=24.595KN·m池壁外侧水平角隅钢筋为12@200均满足强度和裂缝要球。
结构设计消防水池计算书模板
矩形水池设计项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》《给水排水工程构筑物结构设计规范》(GB 50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138-2002), 本文简称《水池结构规程》钢筋:d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 基本资料1.1 几何信息水池类型: 有顶盖全地下长度L=4.000m, 宽度B=4.000m, 高度H=4.000m, 底板底标高=-4.600m池底厚h3=300mm, 池壁厚t1=300mm, 池顶板厚h1=160mm,底板外挑长度t2=500mm注:地面标高为±0.000。
(平面图) (剖面图)1.2 土水信息土天然重度18.00 kN/m3 , 土饱和重度20.00kN/m3, 土内摩擦角30度地基承载力特征值fak=100.0kPa, 宽度修正系数ηb=0.00, 埋深修正系数ηd=1.00地下水位标高-5.000m,池内水深3.400m, 池内水重度10.00kN/m3,浮托力折减系数1.00, 抗浮安全系数Kf=1.051.3 荷载信息活荷载: 地面2.00kN/m2, 组合值系数0.90恒荷载分项系数: 水池自重1.20, 其它1.27活荷载分项系数: 地下水压1.27, 其它1.27活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00考虑温湿度作用: 池内外温差10.0度, 弯矩折减系数0.65, 砼线膨胀系数1.00(10-5/°C) 1.4 钢筋砼信息混凝土: 等级C30, 重度28.00kN/m3, 泊松比0.20纵筋保护层厚度(mm): 顶板(上35,下35), 池壁(内35,外35), 底板(上35,下35) 钢筋级别: HRB335, 裂缝宽度限值: 0.20mm, 配筋调整系数: 1.00按裂缝控制配筋计算构造配筋采用水池规程CECS138-20022 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果单位说明: 弯矩:kN.m/m 钢筋面积:mm2裂缝宽度:mm计算说明:双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.3.1 地基承载力验算3.1.1 基底压力计算(1)水池自重Gc计算顶板自重G1=71.68 kN池壁自重G2=440.09kN底板自重G3=210.00kN水池结构自重Gc=G1+G2+G3=721.77 kN(2)池内水重Gw计算池内水重Gw=393.04 kN(3)覆土重量计算池顶覆土重量Gt1=172.80 kN池顶地下水重量Gs1= 0 kN底板外挑覆土重量Gt2= 696.60 kN基底以上的覆盖土总重量Gt = Gt1 + Gt2 = 869.40 kN基底以上的地下水总重量Gs = Gs1 + Gs2 = 0.00 kN(4)活荷载作用Gh池顶活荷载Gh=50.00 kN(5)基底压力Pk基底面积: A=(L+2×t2)×(B+2×t2)=5.000×5.000 = 25.00 m2基底压强: Pk=(Gc+Gw+Gt+Gs+Gh)/A=(721.77+393.04+869.40+0.00+50.00)/25.000= 81.37 kN/m2 3.1.2 修正地基承载力(1)计算基础底面以上土的加权平均重度rmrm=18.00kN/m3(2)计算基础底面以下土的重度r考虑地下水作用,取浮重度,r=20.00-10=10.00kN/m3(3)根据《地基规范》的要求,修正地基承载力:fa = fak + ηbγ(b - 3) + ηdγm(d - 0.5)= 100.00+0.00×10.00×(5.000-3)+1.00×18.00×(4.600-0.5)= 173.80 kPa3.1.3 结论: Pk=81.37 < fa=173.80 kPa, 地基承载力满足要求。
消防水池容量计算
消防水池容量计算公式:Vy=>(Qb-Qg)Tb+Vx+VsQgTt=>(Qb-Qg)Tb式中 Vy—贮水池的有效容积Qb—水泵出水量Qg—水源的供水能力Tb—水泵运行时间Vx—火灾延续时间内,室内外消防用水总量Vs—生产事故备用水量Tt—水泵运行间隔时间建筑防火设计规范中的规定:第8.3.4条消防水池应符合下列要求:一、消防水池的容量应满足在火灾延续时间内室内外消防用水总量的要求。
居住区、工厂和丁、戊类仓库的火灾延续时间应按2h计算;甲、乙、丙类物品仓库、可燃气体储罐和煤、焦炭露天堆场的火灾延续时间应按3h计算;易燃、可燃材料露天、半露天堆场(不包括煤、焦炭露天堆场)应按6h计算;甲、乙、丙类液体储罐火灾延续时间应按本规范第8.2.6条的规定确定;液化石油气储罐的火灾延续时间应按本规范第8.2.7条的规定确定;自动喷水灭火延续时间按1h计算;二、在火灾情况下能保证连续补水时,消防水池的容量可减去火灾延续时间内补充的水量。
消防水池容量如超过1000m3时,应分设成两个;三、消防水池的补水时间不宜超过48h,但缺水地区或独立的石油库区可延长到96h;四、供消防车取水的消防水池,保护半径不应大于150m;五、供消防车取水的消防水池应设取水口,其取水口与建筑物(水泵房除外)的距离不宜小于15m;与甲、乙、丙类液体储罐的距离不宜小于40m;与液化石油气储罐的距离不宜小于60m。
若有防止辐射热的保护设施时,可减为40m。
供消防车取水的消防水池应保证消防车的吸水高度不超过6m;六、消防用水与生产、生活用水合并的水池,应有确保消防用水不作他用的技术设施;七、寒冷地区的消防水池应有防冻设施。
以下是高层规范:7.3.3 当室外给水管网能保证室外消防用水量时,消防水池的有效容量应满足在火灾延续时间内室内消防用水量的要求;当室外给水管网不能保证室外消防用水量时,消防水池的有效容量应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求。
消防水池底板池壁计算书
消防水池底板池壁计算书 Prepared on 24 November 2020五江消防水池底板池壁设计执行规范:《混凝土结构设计规范》(GB 50010-2010)(2015版), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》《给水排水工程构筑物结构设计规范》(GB50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002), 本文简称《水池结构规程》-----------------------------------------------------------------------1 基本资料几何信息水池类型: 有顶盖半地上长度L=, 宽度B=, 高度H=, 底板底标高=池底厚h3=400mm, 池壁厚t1=300mm, 池顶板厚h1=150mm,底板外挑长度t2=300mm注:地面标高为±。
(平面图) (剖面图)土水信息土天然重度 kN/m3 , 土饱和重度m3, 土内摩擦角30度修正后的地基承载力特征值fa=地下水位标高,池内水深, 池内水重度m3,浮托力折减系数, 抗浮安全系数Kf=荷载信息活荷载: 池顶板m2, 地面m2, 组合值系数恒荷载分项系数: 水池自重, 其它活荷载分项系数: 地下水压, 其它活荷载准永久值系数: 顶板, 地面, 地下水, 温湿度考虑温湿度作用: 池内外温差度, 弯矩折减系数, 砼线膨胀系数(10-5/°C)钢筋砼信息混凝土: 等级C30, 重度m3, 泊松比保护层厚度(mm): 顶板(上35,下35), 池壁(内35,外35), 底板(上35,下50)钢筋级别: HRB400, 裂缝宽度限值: , 配筋调整系数:2 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果单位说明: 弯矩:m 钢筋面积:mm2裂缝宽度:mm计算说明:双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.地基承载力验算基底压力计算(1)水池自重Gc计算顶板自重G1= kN池壁自重G2=底板自重G3=水池结构自重Gc=G1+G2+G3= kN(2)池内水重Gw计算池内水重Gw= kN(3)覆土重量计算池顶覆土重量Gt1= 0 kN池顶地下水重量Gs1= 0 kN底板外挑覆土重量Gt2= kN基底以上的覆盖土总重量Gt = Gt1 + Gt2 = kN基底以上的地下水总重量Gs = Gs1 + Gs2 = kN (4)活荷载作用Gh顶板活荷载作用力Gh1= kN地面活荷载作用力Gh2= kN活荷载作用力总和Gh=Gh1+Gh2= kN(5)基底压力Pk基底面积: A=(L+2×t2)×(B+2×t2)=× = m2基底压强: Pk=(Gc+Gw+Gt+Gs+Gh)/A=++++/= kN/m2结论: Pk= < fa= kPa, 地基承载力满足要求。
消防水池有效容积计算公式(二)
消防水池有效容积计算公式(二)
消防水池有效容积计算公式
1. 介绍
消防水池是防火系统中重要的组成部分之一,用于存储并供应灭火水源。
计算消防水池的有效容积是设计消防系统和灭火水源配置的重要工作之一,需要根据一定的公式进行计算。
2. 公式1:长方形水池的有效容积计算公式
长方形水池的有效容积(V)可以使用如下公式进行计算:
V = L * W * H
其中, - V 表示水池的有效容积(单位:立方米) - L 表示水池的长度(单位:米) - W 表示水池的宽度(单位:米) - H 表示水池的深度(单位:米)
3. 举例说明
假设我们有一个长方形水池,长度为10米,宽度为5米,深度为3米。
我们可以使用上述公式进行计算:
V = 10 * 5 * 3 = 150(立方米)
因此,这个长方形水池的有效容积为150立方米。
4. 公式2:圆形水池的有效容积计算公式
圆形水池的有效容积(V)可以使用如下公式进行计算:
V = π * r^2 * H
其中, - V 表示水池的有效容积(单位:立方米) - π 表示圆周率,取值约等于 - r 表示水池半径(单位:米) - H 表示水池的深度(单位:米)
5. 举例说明
假设我们有一个圆形水池,半径为4米,深度为2米。
我们可以使用上述公式进行计算:
V = * 4^2 * 2 ≈ (立方米)
因此,这个圆形水池的有效容积约为立方米。
6. 结论
通过上述两个公式,我们可以根据消防水池的形状(长方形或圆形)和尺寸(长度、宽度和深度)计算出其有效容积。
这些计算结果对于准确设计消防系统和合理配置灭火水源具有重要参考价值。
消防水池计算LB侧计算书范本
矩形水池设计(JSC-4)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》《给水排水工程构筑物结构设计规范》(GB 50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138-2002), 本文简称《水池结构规程》钢筋:d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q -HRBF400; R - HRBF500-----------------------------------------------------------------------1 基本资料1.1 几何信息水池类型: 有顶盖半地上长度L=16.000米, 宽度B=6.500米, 高度H=4.500米, 底板底标高=-4.500米池底厚h3=300米米, 池壁厚t1=250米米, 池顶板厚h1=120米米,底板外挑长度t2=0米米注:地面标高为±0.000.(平面图)(剖面图)1.2 土水信息土天然重度18.00 kN/米3 , 土饱和重度20.00kN/米3, 土内摩擦角30度修正后的地基承载力特征值fa=260.00kPa地下水位标高-10.000米,池内水深3.300米, 池内水重度10.00kN/米3,浮托力折减系数1.00, 抗浮安全系数Kf=1.051.3 荷载信息活荷载: 池顶板4.00kN/米2, 地面20.00kN/米2, 组合值系数0.90恒荷载分项系数: 水池自重1.20, 其它1.27活荷载分项系数: 地下水压1.27, 其它1.27活载调整系数: 其它1.00活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00不考虑温湿度作用.1.4 钢筋砼信息混凝土: 等级C30, 重度26.00kN/米3, 泊松比0.20纵筋保护层厚度(米米): 顶板(上35,下35), 池壁(内35,外35), 底板(上35,下35) 钢筋级别: HRB400, 裂缝宽度限值: 0.20米米, 配筋调整系数: 1.00构造配筋采用混凝土规范GB50010-20102 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(不考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果单位说明: 弯矩:kN.米/米钢筋面积:米米2裂缝宽度:米米计算说明:双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.3.1 地基承载力验算3.1.1 基底压力计算(1)水池自重Gc计算顶板自重G1=324.48 kN池壁自重G2=1166.88kN底板自重G3=811.20kN水池结构自重Gc=G1+G2+G3=2302.56 kN(2)池内水重Gw计算池内水重Gw=3069.00 kN(3)覆土重量计算池顶覆土重量Gt1= 0 kN池顶地下水重量Gs1= 0 kN底板外挑覆土重量Gt2= 0.00 kN基底以上的覆盖土总重量Gt = Gt1 + Gt2 = 0.00 kN基底以上的地下水总重量Gs = Gs1 + Gs2 = 0.00 kN(4)活荷载作用Gh顶板活荷载作用力Gh1= 416.00 kN地面活荷载作用力Gh2= 0.00 kN活荷载作用力总和Gh=Gh1+Gh2=416.00 kN(5)基底压力Pk基底面积: A=(L+2×t2)×(B+2×t2)=16.000×6.500 = 104.00 米2基底压强: Pk=(Gc+Gw+Gt+Gs+Gh)/A=(2302.56+3069.00+0.00+0.00+416.00)/104.000= 55.65 kN/米2 3.1.2 结论: Pk=55.65 < fa=260.00 kPa, 地基承载力满足要求.3.2 抗浮验算由于地下水位低于池底标高,不需要进行本项验算3.3 荷载计算3.3.1 顶板荷载计算:池顶板自重荷载标准值: P1=26.00×0.120= 3.12 kN/米2池顶活荷载标准值: Ph= 4.00 kN/米2池顶均布荷载基本组合:Qt = 1.20×P1 + 1.27×1.00×Ph= 8.82 kN/米2池顶均布荷载准永久组合:Qte = P1 + 0.40×Ph= 4.72 kN/米23.3.2 池壁荷载计算:(1)池外荷载:主动土压力系数Ka= 0.33侧向土压力荷载组合(kN/米2):(2)池内底部水压力: 标准值= 33.00 kN/米, 基本组合设计值= 41.91 kN/米3.3.3 底板荷载计算(池内无水,池外填土):水池结构自重标准值Gc= 2302.56kN基础底面以上土重标准值Gt= 0.00kN基础底面以上水重标准值Gs= 0.00kN基础底面以上活载标准值Gh= 416.00kN水池底板以上全部竖向压力基本组合:Qb = (2302.56×1.20+0.00×1.27+0.00×1.27+416.00×1.27×1.00)/104.000= 31.65kN/米2水池底板以上全部竖向压力准永久组合:Qbe = (2302.56+0.00+0.00×1.00+4.00×104.000×0.40)/104.000= 22.14kN/米2板底均布净反力基本组合:Q = 31.65-0.300×26.00×1.20= 22.29 kN/米2板底均布净反力准永久组合:Qe = 22.14-0.300×26.00= 14.34 kN/米23.4 内力,配筋及裂缝计算弯矩正负号规则:顶板:下侧受拉为正,上侧受拉为负池壁:内侧受拉为正,外侧受拉为负底板:上侧受拉为正,下侧受拉为负荷载组合方式:1.池外土压力作用(池内无水,池外填土)2.池内水压力作用(池内有水,池外无土)(1)L侧池壁内力:计算跨度: Lx= 15.750 米, Ly= 4.080 米 , 三边固定,顶边简支池壁类型: 浅池壁,按竖向单向板计算池外土压力作用角隅处弯矩(kN.米/米): 基本组合:-29.98, 准永久组合:-18.55池内水压力作用角隅处弯矩(kN.米/米): 基本组合:24.42, 准永久组合:19.23基本组合作用弯矩表(kN.米/米)准永久组合作用弯矩表(kN.米/米)(2)B侧池壁内力:计算跨度: Lx= 6.250 米, Ly= 4.080 米 , 三边固定,顶边简支池壁类型: 普通池壁,按双向板计算基本组合作用弯矩表(kN.米/米)准永久组合作用弯矩表(kN.米/米)(4)配筋及裂缝:配筋计算方法:按单筋受弯构件计算板受拉钢筋.裂缝计算根据《混凝土规范》7.1.2条计算.按基本组合弯矩计算配筋,按准永久组合弯矩计算裂缝,结果如下:①L侧池壁配筋及裂缝表(弯矩:kN.米/米, 面积:米米2/米, 裂缝:米米)-----------------------------------------------------------------------【理正结构设计工具箱软件7.0PB1_SP1】计算日期: 09:16:00-----------------------------------------------------------------------附件:工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。
挡墙及消防水池计算书
四挡土墙设计(一)挡土墙设计参数填土重度:γ=20.0kN/m3;填土的综合内摩擦角:φ=30°;填土的粘聚力:c=0kPa;填背与水平面的夹角:α=90°;填土表面与水平面的夹角:β=0°;土对挡土墙墙背的摩擦角:δ=15°;地表均布荷载标准值: q=20.0kN/㎡。
(二)土压力计算1.土压力按主动土压力考虑,土压力标准值按下式计算。
e aik=(γH i+q)K ai-2C i√K ai]=(γH i+q)K aiK a=0.50e A=20.0×0.5=10kN/㎡e B1=(20.0×4.2+20.0)×0.5=52kN/㎡2. 土压力设计值: q=1.4q iq A=1.4×10=14kN/㎡q B1=1.4×52=72.8kN/㎡因土压力为梯形分布,为简化计算,将其折算成矩形分布。
p AB1=14+(72.8-14)×2/3=53kN/㎡(三)挡板强度计算挡板按双向板计算。
考虑双向板及板端嵌固等的有利作用,内力取0.8的折减系数。
挡板板厚300,采用C30混凝土,HRB335级钢筋。
挡板混凝土保护层取30。
挡板4.5x8.0㎡M x=92kN-m,M y=64kN-mA sx=1082mm2,A sy=743mm2实配φ12@100(A sx=1538mm2),φ12@150(A sy=754mm2)北区消防水池计算一,消防水池侧壁内力分析消防水池侧壁高度按4.8m ,水深偏安全地取为4.8m ,但不再考虑水压力侧向荷载分项系数。
力学模型按单向板计算,侧壁上端按简支考虑,底部按嵌固考虑,根部弯矩最大,其值为:22/1548 4.8/1573.728./M qh kN m m ==⨯=配筋近似取6200/73.72810/(0.9300260)1050.3/s y A M f h mm m γ==⨯⨯⨯=,实配D12@100(HRB335),As=1131mm2/m 。
