GP200圆锥破碎机设计说明书课程设计GP200圆锥破碎机结构参数和性能参数选择及计算学院:专业:学生姓名:学号指导教师:结构参数选择与计算1.1 分矿盘与接矿漏斗矿石从晃动的分矿盘落下时,不允许矿石直接落入给矿口中,而使其落到接矿漏斗上。
分矿盘的高度,从它的顶面到动锥球面中心的距离,一般为400?600mm 。
对于中碎机,分矿盘与定锥形成的空间不应影响矿石进入给矿口,更不能产生大块矿石楔在此空间的现象接矿漏口的锥角应按K 述要求确定;应使落到接矿漏斗斜面上的矿石,能沿斜面顺利地滑到动锥上部的衬板上,其下滑的速度足够使其越过张开的给矿口,然后调转方向缓慢地滑向给矿口1. 2给矿口与排矿口宽度圆锥破碎机给矿M 的宽度B ,用动锥接近定锥时,两锥体的上端距离表示。
排矿口宽度b 用动锥靠近定锥时,两锥体的下端的距离表示。
B 和b 的选择给矿和排矿粒度有关,一般情况下,B=(1.2?1.25)Dmax 给矿粒度Dmax 根据选矿流程决定。
取B=220mm排矿口宽度b 取决于所要求的产品粒度。
对于每一种破碎机,b 值都冇-定范围,以供破碎各种硬度矿石的需要。
对于不同硬度的矿石,其排矿的过大颗粒系数K= dmax/b(dmax 是产品的最大颗粒)不同。
对中碎机来说,破碎硬矿石K=2.8?3.0、中硬矿石尺=2?2.2、软矿石K=1.6□因此设计与使用中碎机时,决定排矿口宽度,就必须考虑产品中过大颗粒对细碎机给矿粒度的影响,这主要是中碎机一般不设检杳筛分。
由于细碎机一般都有检査筛分,它的排矿口宽度平常就等于所要求的产品粒度,而不必考虑产品的过大颗粒影响。
1.3 啮角动锥与定锥衬板之间的夹角称为啮角,并用0α表示。
它的作用是保证破碎腔两衬板有效地咬住矿石,不许向上滑动。
给矿口处啮角,必须小于矿石与定锥衬板以及矿石与动锥衬板的摩擦角之和(下图)啮角可按下式计算:)(0010γααα±-= 式中,“+”号用于计算开口边啮角;“-”号用于计算闭口边啮角。
圆锥破碎机说明及参数
h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l弹簧圆锥破碎机说明及参数一、用途弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。
适用于破碎中等以上硬度的各种矿石和岩石,如:铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。
二、技术性能三、外形图h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l四、机器的结构和组成1、弹簧圆锥破碎机工作时,电动机通过弹性联轴器,传动轴和一对锥齿轮带动偏心轴套转动,破碎圆锥心线在偏心套的适动下做旋摆运动。
使破碎壁和轧臼壁时而靠近,时而远离,矿石在破碎腔内不断的受到积压与冲击,而被破碎。
2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
五、机器的试车(一)空运转试验1、弹簧圆锥破碎机启动前,要检查主要连接处紧固情况,用手转动该机至少使偏心套转动2-3圈,应灵活、无卡住现象,方可开车。
2、启动前,先开动油泵,直到各润滑点得到润滑油后,方可开动弹簧圆锥破碎机。
3、空运转试验连续运转不得少于2小时。
4、空运转试验应符合下列要求:(1)破碎圆锥绕其中心线自转的转数不得超过15r/min.(2)锥齿轮不得有周期性的噪音。
(3)给油压力应在0.08-0.15Mpa范围内。
(4)回油温度不得超过50°。
(5)试验后,拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。
5、假如破碎圆锥转数产生不良现象,应当立即停车,进行检查修正。
同事检查给油量,然后重新试验。
6、锥齿轮如有周期性噪音,必须检查锥齿轮的正确性,并检查锥齿轮间隙。
(二)负荷试验1、空运转试验合格后,方可进行负荷试验。
液压圆锥破碎机机械毕业设计说明书

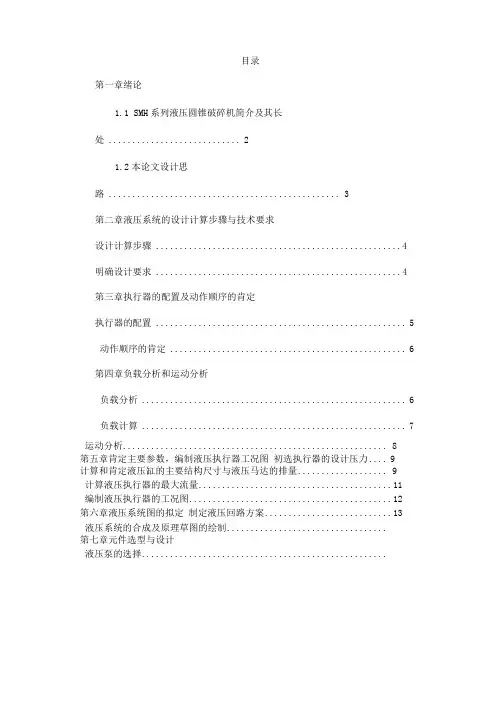

目录第一章绪论1.1 SMH系列液压圆锥破碎机简介及其长处 (2)1.2本论文设计思路 (3)第二章液压系统的设计计算步骤与技术要求设计计算步骤 (4)明确设计要求 (4)第三章执行器的配置及动作顺序的肯定执行器的配置 (5)动作顺序的肯定 (6)第四章负载分析和运动分析负载分析 (6)负载计算 (7)运动分析 (8)第五章肯定主要参数,编制液压执行器工况图初选执行器的设计压力 (9)计算和肯定液压缸的主要结构尺寸与液压马达的排量 (9)计算液压执行器的最大流量 (11)编制液压执行器的工况图 (12)第六章液压系统图的拟定制定液压回路方案 (13)液压系统的合成及原理草图的绘制..................................第七章元件选型与设计液压泵的选择....................................................第一章绪论系列液压圆锥破碎机简介及其长处SMH系列液压圆锥破碎机简介:SMH系列液压圆锥破碎机是经过吸收了当今世界先进破碎技术研制出的具有先进水平的圆锥破碎机,广泛应用于冶金、建筑、水电、交通、化工、建材工业中,适合破碎坚硬、中等硬度以上的各种矿石和岩石。
