最新实验一_闭合水准路线测量

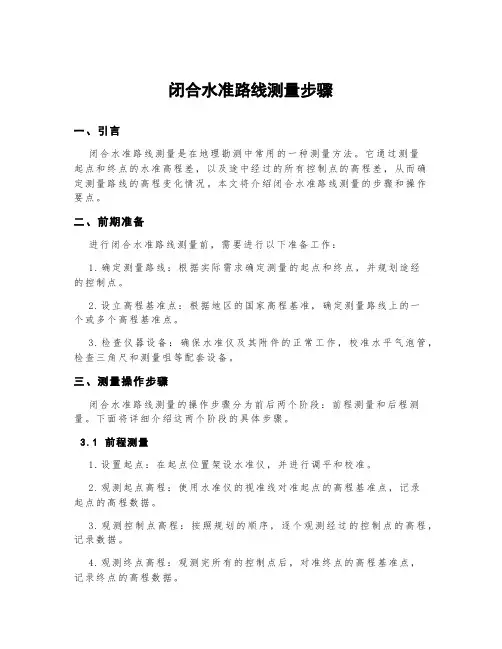

闭合水准路线测量步骤
闭合水准路线测量步骤一、引言闭合水准路线测量是在地理勘测中常用的一种测量方法。
它通过测量起点和终点的水准高程差，以及途中经过的所有控制点的高程差，从而确定测量路线的高程变化情况。
本文将介绍闭合水准路线测量的步骤和操作要点。
二、前期准备进行闭合水准路线测量前，需要进行以下准备工作：1.确定测量路线：根据实际需求确定测量的起点和终点，并规划途经的控制点。
2.设立高程基准点：根据地区的国家高程基准，确定测量路线上的一个或多个高程基准点。
3.检查仪器设备：确保水准仪及其附件的正常工作，校准水平气泡管，检查三角尺和测量咀等配套设备。
三、测量操作步骤闭合水准路线测量的操作步骤分为前后两个阶段：前程测量和后程测量。
下面将详细介绍这两个阶段的具体步骤。
3.1前程测量1.设置起点：在起点位置架设水准仪，并进行调平和校准。
2.观测起点高程：使用水准仪的视准线对准起点的高程基准点，记录起点的高程数据。
3.观测控制点高程：按照规划的顺序，逐个观测经过的控制点的高程，记录数据。
4.观测终点高程：观测完所有的控制点后，对准终点的高程基准点，记录终点的高程数据。
3.2后程测量1.设置终点：在终点位置架设水准仪，并进行调平和校准。
2.观测终点高程：使用水准仪的视准线对准终点的高程基准点，记录终点的高程数据。
3.观测控制点高程：按照相反的顺序，逐个观测经过的控制点的高程，记录数据。
4.观测起点高程：观测完所有的控制点后，对准起点的高程基准点，记录起点的高程数据。
3.3数据处理与平差1.数据校核：对前程和后程观测的高程数据进行校核，确保数据的准确性和一致性。
2.高程差计算：根据观测数据，计算起点和终点的水准高程差，以及各个控制点之间的高程差。
3.平差处理：使用水准网平差方法对观测数据进行平差处理，得到精确的高程差数值。
4.结果验证：根据平差结果，计算闭合环差，判断测量结果的精度是否符合要求。
四、总结闭合水准路线测量是一种常用且有效的测量方法，它通过测量起点和终点的水准高程差，以及途经的控制点的高程差，确定测量路线的高程变化情况。

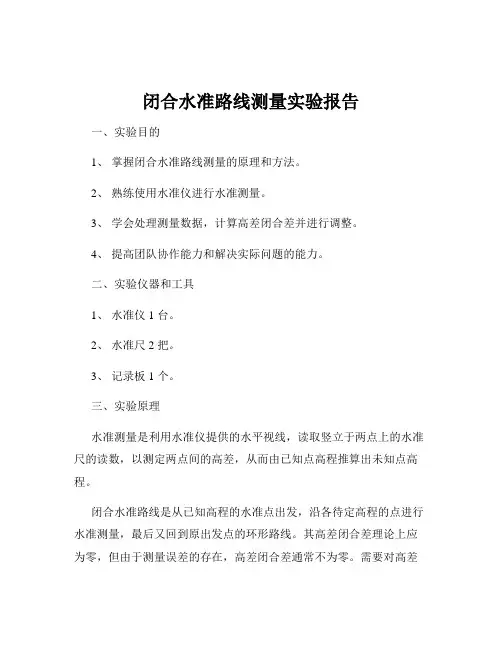

闭合水准路线测量实验报告
闭合水准路线测量实验报告一、实验目的1、掌握闭合水准路线测量的原理和方法。
2、熟练使用水准仪进行水准测量。
3、学会处理测量数据，计算高差闭合差并进行调整。
4、提高团队协作能力和解决实际问题的能力。
二、实验仪器和工具1、水准仪 1 台。
2、水准尺 2 把。
3、记录板 1 个。
三、实验原理水准测量是利用水准仪提供的水平视线，读取竖立于两点上的水准尺的读数，以测定两点间的高差，从而由已知点高程推算出未知点高程。
闭合水准路线是从已知高程的水准点出发，沿各待定高程的点进行水准测量，最后又回到原出发点的环形路线。
其高差闭合差理论上应为零，但由于测量误差的存在，高差闭合差通常不为零。
需要对高差闭合差进行调整，使各测段高差改正数之和等于高差闭合差，改正后的高差之和应等于零。
四、实验步骤1、选点和设站在选定的测量区域内，选择一系列的点作为水准点，组成闭合水准路线。
在每个水准点上设置测站，将水准仪安置在两水准点之间，使前后视距离大致相等。
2、观测（1）后视水准尺，读取后视读数。
（2）前视水准尺，读取前视读数。
（3）记录读数，并计算高差。
高差＝后视读数前视读数。
3、迁站依次移动水准仪，重复上述观测步骤，直至完成闭合水准路线的测量。
4、数据记录将观测数据准确、清晰地记录在记录板上，包括测站、后视读数、前视读数、高差等。
五、实验数据记录与处理｜测站|后视读数|前视读数|高差|｜：：｜：：｜：：｜：：｜｜1|1526|0985|0541|｜2|1238|1023|0215|｜3|1652|1387|0265|｜4|1456|1128|0328|｜5|1789|1562|0227|计算高差闭合差：高差闭合差＝Σ高差（终点高程起点高程）假设起点高程为 100000m，终点高程也应为 100000m。
Σ高差＝ 0541 ＋ 0215 ＋ 0265 ＋ 0328 ＋ 0227 ＝ 1576m高差闭合差＝ 1576 0 ＝ 1576m容许高差闭合差：根据测量规范，假定本次测量的容许高差闭合差为±12√n 毫米（n 为测站数）本次测量测站数为 5，计算得容许高差闭合差为±12√5 ≈ ±2683mm 由于高差闭合差 1576m 远远大于容许高差闭合差，说明测量存在较大误差，需要重新测量。
闭合水准实习报告
一、实习目的通过本次闭合水准实习，使我对闭合水准测量的基本原理、方法及操作过程有更深入的了解，提高我的实际操作能力，培养严谨的工作态度和团队协作精神。
二、实习时间及地点实习时间为2021年X月X日至X月X日，实习地点为我国某城市。
三、实习内容1. 熟悉闭合水准测量的基本原理和操作方法。
2. 掌握水准仪的安置、瞄准、精平、读数、记录等基本操作。
3. 独立完成一条闭合水准路线的观测、记录、计算和成果检核。
4. 分析闭合水准测量结果，了解误差产生的原因。
四、实习过程1. 实习前期准备在实习前，我们学习了闭合水准测量的基本原理和操作方法，了解了水准仪的结构和功能。
同时，我们了解了水准测量中的基本误差来源，如仪器误差、操作误差、外界环境误差等。
2. 水准路线的选定与布置在实习过程中，我们根据实习区域的实际情况，选定了一条闭合水准路线。
该路线包括数十个测站，总长度约为X公里。
在选定路线时，我们充分考虑了地形、交通、安全等因素。
3. 水准仪的安置与观测在实习过程中，我们学习了水准仪的安置方法。
首先，将三脚架张开，调整脚架长度，使架头大致水平。
然后，将水准仪放置在脚架上，拧紧连接螺旋。
接着，进行粗平，调整三个脚螺旋的高度，使圆气泡大致居中。
最后，进行精平，通过微倾螺旋调整管水准器泡居中。
在观测过程中，我们按照“后-后-前-前”、“黑-黑-红-红”的观测顺序进行。
首先，在后视标尺上设立已知点或待测点，然后在前面合适的位置架设水准仪。
从后视标尺开始量步子到仪器，然后从仪器开始向前相同的步子放上尺垫，并立尺。
整平仪器，进行观测，记录观测数据。
4. 记录与计算在观测过程中，我们详细记录了每个测站的后视读数、前视读数、仪器常数、温度、气压等数据。
在观测结束后，我们按照四等水准测量的计算公式，计算每个测站的高差，并对闭合水准路线的高差闭合差进行检核。
5. 成果检核与总结在实习过程中，我们对闭合水准测量结果进行了检核。
通过分析闭合差，我们了解了误差产生的原因，并对误差进行了修正。
闭合水准测量实验报告

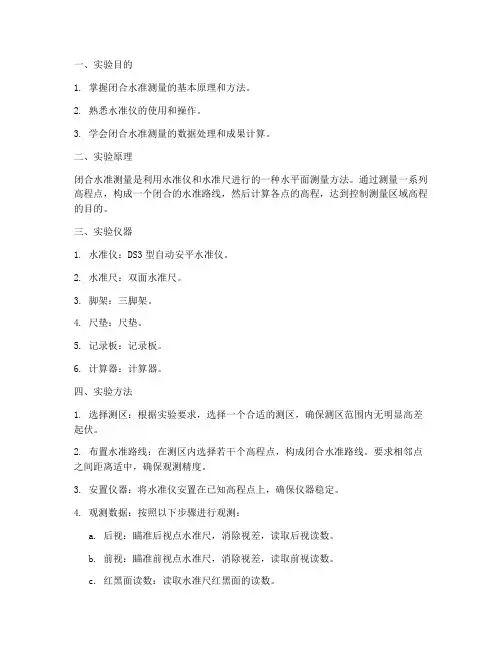

一、实验目的1. 掌握闭合水准测量的基本原理和方法。
2. 熟悉水准仪的使用和操作。
3. 学会闭合水准测量的数据处理和成果计算。
二、实验原理闭合水准测量是利用水准仪和水准尺进行的一种水平面测量方法。
通过测量一系列高程点，构成一个闭合的水准路线，然后计算各点的高程，达到控制测量区域高程的目的。
三、实验仪器1. 水准仪：DS3型自动安平水准仪。
2. 水准尺：双面水准尺。
3. 脚架：三脚架。
4. 尺垫：尺垫。
5. 记录板：记录板。
6. 计算器：计算器。
四、实验方法1. 选择测区：根据实验要求，选择一个合适的测区，确保测区范围内无明显高差起伏。
2. 布置水准路线：在测区内选择若干个高程点，构成闭合水准路线。
要求相邻点之间距离适中，确保观测精度。
3. 安置仪器：将水准仪安置在已知高程点上，确保仪器稳定。
4. 观测数据：按照以下步骤进行观测：a. 后视：瞄准后视点水准尺，消除视差，读取后视读数。
b. 前视：瞄准前视点水准尺，消除视差，读取前视读数。
c. 红黑面读数：读取水准尺红黑面的读数。
d. 记录数据：将观测数据记录在记录板上。
5. 检核：对观测数据进行检核，确保数据准确无误。
6. 计算高程：根据观测数据，计算各点的高程。
五、实验数据处理1. 计算闭合差：计算闭合水准路线的高程闭合差，判断观测精度。
2. 调整闭合差：如果闭合差超限，根据调整公式对闭合差进行调整。
3. 计算各点高程：根据调整后的闭合差，计算各点的高程。
六、实验结果与分析1. 实验结果：通过实验，成功测量了闭合水准路线上的各点高程，并计算了闭合差。
2. 结果分析：a. 实验过程中，观测数据准确，闭合差在允许范围内，说明观测精度较高。
b. 通过调整闭合差，提高了闭合水准路线的高程精度。
七、实验结论1. 通过本次实验，掌握了闭合水准测量的基本原理和方法。
2. 熟悉了水准仪的使用和操作，提高了测量技能。
3. 学会了闭合水准测量的数据处理和成果计算，为今后测量工作打下了基础。
闭合水准测量实验报告

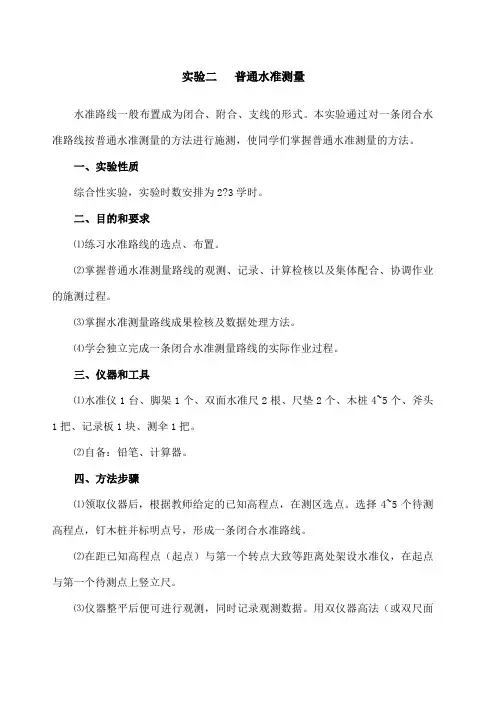

实验二普通水准测量水准路线一般布置成为闭合、附合、支线的形式。
本实验通过对一条闭合水准路线按普通水准测量的方法进行施测，使同学们掌握普通水准测量的方法。
一、实验性质综合性实验，实验时数安排为2?3学时。
二、目的和要求⑴练习水准路线的选点、布置。
⑵掌握普通水准测量路线的观测、记录、计算检核以及集体配合、协调作业的施测过程。
⑶掌握水准测量路线成果检核及数据处理方法。
⑷学会独立完成一条闭合水准测量路线的实际作业过程。
三、仪器和工具⑴水准仪1台、脚架1个、双面水准尺2根、尺垫2个、木桩4~5个、斧头1把、记录板1块、测伞1把。
⑵自备：铅笔、计算器。
四、方法步骤⑴领取仪器后，根据教师给定的已知高程点，在测区选点。
选择4~5个待测高程点，钉木桩并标明点号，形成一条闭合水准路线。
⑵在距已知高程点（起点）与第一个转点大致等距离处架设水准仪，在起点与第一个待测点上竖立尺。
⑶仪器整平后便可进行观测，同时记录观测数据。
用双仪器高法（或双尺面法）进行测站检核。
⑷第一站施测完毕，检核无误后，水准仪搬至第二站，第一个待测点上的水准尺尺底位置不变，尺面转向仪器；另一把水准尺竖立在第二个待测点上，进行观测，依此类推。
⑸当两点间距离较长或两点间的高差较大时，在两点间可选定一或两个转点作为分段点，进行分段测量。
在转点上立尺时，尺子应立在尺垫上的凸起物顶上。
⑹水准路线施测完毕后，应求出水准路线高差闭合差，以对水准测量路线成果进行检核。
⑺在高差闭合差满足要求（()km 40L f h ±=容，单位mm ）时，对闭合差进行调整，求出数据处理后各待测点高程。
五、注意事项⑴前、后视距应大致相等。
⑵读取读数前，应仔细对光以消除视差。
⑶每次读数时，都应精平(转动微倾螺旋，使符合式气泡吻合)。
并注意勿将上、下丝的读数误读成中丝读数。
⑷观测过程中不得进行粗平。
若圆水准器气泡发生偏离，应整平仪器后，重新观测。
⑸应做到边测量，边记录，边检核，误差超限应立即重测。
水准仪闭合线路实验报告
一、实验目的1. 熟悉水准仪的基本构造，了解其主要部件的名称、性能和作用。
2. 掌握水准仪的正确安置、瞄准、精平和读数方法。
3. 理解闭合水准线路的测量原理，掌握闭合差调整及待定点高程计算方法。
4. 提高实际操作能力和数据分析能力。
二、实验原理闭合水准线路测量是利用水准仪和水准尺，测量地面上两点间的高差，并组成闭合线路，通过计算闭合差来调整高程，最终求得待定点的高程。
闭合水准线路测量原理如下：1. 测量两点间的高差：利用水准仪和水准尺，在后视点（已知高程点）和前视点（待测点）之间，分别读取水准尺的读数，计算两点间的高差。
2. 组成闭合线路：从已知高程点出发，依次测量其他待测点的高程，最后回到已知高程点，形成一个闭合线路。
3. 计算闭合差：将测量得到的高程值与已知高程值进行对比，计算闭合线路的闭合差。
4. 调整闭合差：如果闭合差超限，则需要调整闭合差，使闭合差符合要求。
5. 计算待定点高程：根据调整后的闭合差和已知高程值，计算待测点的高程。
三、实验仪器与设备1. 水准仪：DS3型水准仪2. 水准尺：双面水准尺3. 脚架：三脚架4. 记录板：记录板5. 计算器：计算器四、实验步骤1. 安置水准仪：将三脚架张开，使其高度适当，架头大致水平，并将架腿踩实。
开箱取出水准仪，将其固连在三脚架上。
2. 粗略整平：旋转脚螺旋，使圆水准器气泡大致居中，使仪器大致水平。
3. 瞄准水准尺：转动望远镜，用准星和照门粗略瞄准水准尺，旋紧制动螺旋。
4. 精平与读数：转动水平微动螺旋，使十字丝清晰，然后转动望远镜，使水准尺影像清晰。
调整脚螺旋，使圆水准器气泡居中，完成精平。
读取水准尺的读数，记入记录板。
5. 重复步骤3和4，进行前视读数。
6. 计算高差：根据前后视读数，计算两点间的高差。
7. 重复步骤1至6，完成闭合线路的测量。
8. 计算闭合差：将测量得到的高程值与已知高程值进行对比，计算闭合线路的闭合差。
9. 调整闭合差：如果闭合差超限，则需要调整闭合差，使闭合差符合要求。
等外闭合水准路线测量实习
实习: 实习:等外闭合水准路线测量
1组：467.120 3组：481.567 5组：491.325 7组：473.262 9组：463.577 2组 2组：477.251 4组 4组：455.395 6组 6组：469.514 8组 8组：492.113 10组 10组：473.849
成果：每组将测量数据 测量数据和 成果：每组将测量数据和内业计算数据 填入水准测量手簿中，最后每组交一份水准 填入水准测量手簿中，最后每组交一份水准 测量手簿和人员分工表。 测量手簿和人员分工表。
ቤተ መጻሕፍቲ ባይዱ
3、测量时，仪器和脚架要连接牢固；操作过程中，当发现 测量时，仪器和脚架要连接牢固；操作过程中， 旋钮钮不动了，不要强行的再旋动，否则容易弄坏。其 旋钮钮不动了，不要强行的再旋动，否则容易弄坏。 实有可能到头了。 实有可能到头了。 4、实习过程中应严格遵守实习的有关规定，听从老师指挥。 实习过程中应严格遵守实习的有关规定，听从老师指挥。 5、记录时要求字体端正清晰，数位对齐、数字齐全。字脚 记录时要求字体端正清晰，数位对齐、数字齐全。 靠近底线；表示精度或占位的“ 均不能省略。 靠近底线；表示精度或占位的“0”均不能省略。 6、观测数据的尾数不得更改，读错或记错后必须重测重记。 观测数据的尾数不得更改，读错或记错后必须重测重记。
a
水平视 线
b
水 准 尺
B hAB HB=HA+hAB
A HA
大地水准面
概念：眼睛在目镜端上下移动时，十字丝与目标像有相对运动。 概念：眼睛在目镜端上下移动时，十字丝与目标像有相对运动。 产生原因：目标像平面与十字丝平面不重合。 产生原因：目标像平面与十字丝平面不重合。 消除方法：反复交替调节目镜和物镜对光螺旋。) 消除方法：反复交替调节目镜和物镜对光螺旋。
闭合水准路线测量实验报告
闭合水准路线测量实验报告一、实验目的。
本次实验旨在通过闭合水准路线测量，确定一条闭合水准路线的高程控制点，并进行高程测量，以验证闭合水准路线测量的精度和可靠性。
二、实验原理。
闭合水准路线是指在地面上选取若干高程控制点，通过水准仪测量它们之间的高程差，最终形成一个闭合的测量路线。
在实际测量中，需要注意以下几点原理：1.高程控制点的选择，高程控制点应选择地势较高、位置较为稳定的地点，以保证测量的准确性和可靠性。
2.闭合路线的布设，闭合水准路线的布设应尽可能围绕在一个封闭的区域内，以确保闭合路线的连续性和完整性。
3.高程测量的精度，闭合水准路线测量的精度受到地面大气压、温度、湿度等环境因素的影响，需要在测量过程中进行相应的校正和修正。
三、实验步骤。
1.选择闭合水准路线的高程控制点，并在地面上进行标志。
2.利用水准仪进行高程测量，记录下各个高程控制点之间的高程差。
3.根据测量结果进行数据处理，计算闭合水准路线的高程闭合差，评估测量的精度和可靠性。
四、实验结果与分析。
经过实验测量和数据处理，得出闭合水准路线的高程闭合差为±0.02m，表明本次闭合水准路线测量的精度较高，可靠性较好。
同时，通过对比实测值和设计值，发现实测值与设计值基本吻合，说明闭合水准路线测量的准确性较高。
五、实验总结。
本次实验通过闭合水准路线测量，验证了闭合水准路线测量的精度和可靠性，为实际工程测量提供了可靠的高程控制数据。
在实验中，我们也发现了一些问题，例如测量过程中受到天气等环境因素的影响，需要在实际工程测量中加以注意和处理。
六、实验改进。
为了进一步提高闭合水准路线测量的精度和可靠性，可以考虑在测量过程中增加对环境因素的监测和校正，以及对测量仪器的精度和稳定性进行定期检验和维护，以确保闭合水准路线测量的准确性和可靠性。
七、参考文献。
1.《测量学》，李明，2009。
2.《工程测量学》，王强，2012。
以上就是本次闭合水准路线测量实验的报告内容，希望能对相关领域的研究和实践工作有所帮助。
闭合导线水准测量实验报告
闭合导线水准测量实验报告【闭合导线水准测量实验报告】1. 导言闭合导线水准测量是地理测量学中最常用的测量方法之一，广泛应用于土木工程、建筑测量、道路建设等领域。
本实验旨在通过闭合导线水准测量方法，掌握实地测量技术和仪器的操作，以及数据处理和误差分析的方法。
2. 实验步骤2.1 仪器准备在进行闭合导线水准测量前，需要确保仪器的准备和检查工作。
检查水准仪的调节状况，确保仪器处于良好的工作状态。
校准水准仪的视轴垂直度，以保证观测结果的准确性。
2.2 测量操作2.2.1 设置基准点选取适当位置作为基准点，并参照水准点的要求进行设置。
将基准点作为起点，确定闭合回路的起始位置。
2.2.2 观测水准线使用水准仪观测测量线上各个水准点的读数，并注意记录每个站点的标记。
观测时，应注意仪器的水平放置、稳定和操作的准确性。
2.2.3 测量回路观测完成对闭合回路的水准观测后，返回基准点，再次观测基准点的读数。
若回路闭合良好，则两次观测结果应相差不大。
2.3 数据处理2.3.1 导线高程计算根据观测记录的读数，利用高差法或正反算法计算闭合回路上各个水准点的导线高程。
2.3.2 误差分析通过对导线高程计算结果的比较，可以评估实际测量误差的大小。
常见的误差来源包括仪器误差、气压和温度变化引起的大气误差等。
3. 结果和讨论在实际测量中，我们完成了闭合导线水准测量的全部步骤，并获得了多个水准点的导线高程数据。
通过数据处理和误差分析，我们得出了以下结论：3.1 导线高程水平的准确性通过观测数据的分析，我们发现闭合回路的测量结果相差较小，说明实验操作的准确性较高。
这为后续工程项目的高程测量提供了可靠的基准。
3.2 误差来源和控制在测量过程中，我们注意到温度和气压的变化会对测量结果产生一定的影响。
为此，我们在观测中应注意并记录相关环境参数，以便在数据处理中进行修正。
4. 总结闭合导线水准测量是一种常用的地理测量方法，适用于许多工程和建筑领域。
闭合水准测量实验报告总结
闭合水准测量实验报告总结一、实验目的闭合水准测量是测量学中的一项重要实验，本次实验的主要目的是：1、掌握水准仪的使用方法，包括仪器的安置、粗略整平、瞄准、精确整平以及读数。
2、熟悉闭合水准路线的测量步骤和数据记录方法。
3、学会对测量数据进行处理和计算，求出各点的高程，并进行精度评定。
4、培养严谨的科学态度和团队协作精神，提高实际操作能力和解决问题的能力。
二、实验仪器本次实验所使用的仪器主要有：DS3 型水准仪 1 台、水准尺 2 根、尺垫 2 个。
三、实验原理闭合水准测量是基于水准测量的原理进行的。
水准测量是利用水准仪提供的水平视线，读取竖立在两点上的水准尺的读数，从而测定两点间的高差。
在闭合水准路线中，从已知高程的水准点出发，沿选定的路线依次测量各点的高差，最后回到原水准点。
由于闭合水准路线的高差总和理论上应为零，但由于测量误差的存在，其高差总和通常不为零。
通过对测量数据的处理和计算，可以求出闭合差，并根据一定的精度要求对测量成果进行评定和调整。
四、实验步骤1、选点与设站在实验区域内选择若干个合适的点，组成闭合水准路线。
在每个点上打入木桩或设置标记，并在点旁放置尺垫。
将水准仪安置在两相邻水准点之间，使仪器到两水准尺的距离大致相等。
2、粗平转动脚螺旋，使圆水准器气泡居中，使仪器大致水平。
3、瞄准用望远镜瞄准水准尺，目镜调焦使十字丝清晰，物镜调焦使水准尺成像清晰。
4、精平转动微倾螺旋，使符合水准器气泡两端影像吻合。
5、读数读取水准尺上的中丝读数，并记录下来。
6、测量高差依次测量相邻两点之间的高差，记录下每一站的后视读数和前视读数。
7、计算与检核完成闭合水准路线的测量后，计算各点的高差和高程，并进行闭合差的计算和检核。
五、实验数据记录以下是本次闭合水准测量的实验数据记录表格：｜测站|后视读数|前视读数|高差|高程|｜：：｜：：｜：：｜：：｜：：｜｜1|＿____|＿____|＿____|＿____|｜2|＿____|＿____|＿____|＿____|｜3|＿____|＿____|＿____|＿____|｜｜｜｜｜｜在记录数据时，要保证读数的准确性和规范性，清晰地记录每一个数据。
闭合水准路线测量实验报告（共9篇）
闭合水准路线测量实验报告(共9篇) 实验一闭合水准路线测量实验一闭合水准路线测量一、目的与要求1．了解DS3型水准仪（自动安平水准仪）各部件的名称及作用。
2．练习水准仪的安置、粗平、瞄准、精平与读数。
3．测量地面两点间的高差。
4．掌握路线水准测量的观测、记录和检核的方法。
5．掌握水准测量的闭合差调整及推求待定点高程的方法。
二、计划与设备1．实验安排3 ~ 4学时，实验小组由4~ 5人组成。
2．实验设备为每组自动安平水准仪一台，水准尺2根，记录板1块，记录表格。
3．实验场地选定一条闭合（或附合）水准路线，其长度以安置3~6个测站为宜，中间设待定点B、C。
4．从已知水准点A出发，水准测量至B、C点，然后再测至A 点（或另一个水准点）。
根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。
如外业精度符合要求，对闭合差进行调整，求出待定点B、C的高程。
各测站的操作可以轮流进行，其余同学必须确认操作及读数结果，各自记录、计算在记录表中。
三、方法与步骤1．背离已知点方向为前进方向，第1测站安置水准仪在A点与待测点之间，前、后距离大约相等，其视距约为20～40米，粗略整平水准仪。
2．操作程序是后视A点上的水准尺，精平，用中丝读取后尺A 读数，记入实验表中。
前视待测点1上的水准尺，精平并读数，记入表中。
然后立即计算该站的高差。
3．迁至第2测站，继续上述操作程序，直到最后回到A点（或另一个已知水准点）。
4．根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超限，其限差公式为：平地或山地式中：n ——测站数L ——水准路线的长度，以km为单位。
5．若高差闭合差在容许范围内，则对高差闭合差进行调整，计算各待定点的高程。
（mm）（mm）四、注意事项1．在每次读数之前，要消除视差，并使符合水准气泡严格居中。
2．在已知点和待定点上不能放置尺垫，但在松软的转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动。
闭合路线测量实验报告(3篇)
第1篇一、实验目的1. 熟悉闭合路线测量的基本原理和方法。
2. 掌握水准仪、经纬仪等仪器的使用方法。
3. 提高实际操作能力，培养严谨的工作态度。
二、实验原理闭合路线测量是工程测量中常用的一种方法，其基本原理是利用水准仪、经纬仪等仪器，测量地面两点之间的高差，以及两点间的水平距离，从而计算出闭合路线的高程和高程闭合差。
通过高程闭合差的调整，求出待定点的高程。
三、实验仪器与设备1. 水准仪：DS3型自动安平水准仪2. 经纬仪：J2型经纬仪3. 水准尺：普通水准尺4. 脚架：三脚架5. 记录板：记录表格6. 计算器7. 钉子四、实验步骤1. 实验准备（1）检查仪器设备，确保完好。
（2）了解测区情况，选定闭合路线。
（3）绘制闭合路线示意图，标注各测站位置。
2. 水准测量（1）选择已知高程点作为起始点，如A点。
（2）将水准仪安置在A点与B点之间，前、后距离大约相等，粗略整平水准仪。
（3）后视A点上的水准尺，精平，用中丝读取后尺A读数，记入表中。
（4）前视B点上的水准尺，精平并读数，记入表中。
（5）重复步骤（3）和（4），进行多次观测，求平均值。
3. 水平角测量（1）将经纬仪安置在C点，进行对中、整平。
（2）盘左瞄准D点，精确瞄准后制动水平和竖直制动螺旋，固定全站仪的方向。
（3）盘左瞄准D点，读取竖盘读数，记入表中。
（4）盘右瞄准D点，读取竖盘读数，记入表中。
（5）重复步骤（2）和（3），进行多次观测，求平均值。
4. 计算高程和高程闭合差（1）根据已知点高程和观测高差，计算各测站的高程。
（2）计算闭合路线的高程闭合差。
（3）根据高程闭合差，调整各测站的高程。
5. 实验总结（1）整理实验数据，填写实验报告。
（2）分析实验结果，总结实验经验。
五、实验结果与分析1. 通过实验，掌握了闭合路线测量的基本原理和方法。
2. 熟练掌握了水准仪、经纬仪等仪器的使用方法。
3. 提高了实际操作能力，培养了严谨的工作态度。
六、实验心得1. 闭合路线测量是工程测量中常用的一种方法，对于保证工程质量和安全具有重要意义。
闭合水准路线测量实验报告
闭合水准路线测量实验报告一、实验目的。
本次实验旨在通过闭合水准路线测量，掌握水准测量的基本方法和技术要点，熟悉水准仪的使用和调整，提高实地操作能力，培养实际工作中的综合素质。
二、实验仪器与设备。
1. 水准仪，采用精密水准仪，具有高精度和稳定性。
2. 水准棒，用于测量点的高程值。
3. 三角架，支撑水准仪的基本设备。
三、实验原理。
闭合水准路线测量是利用水准仪进行高程测量的方法，通过在测量线上设置若干测站，利用水准仪测量各测站的高程，然后通过闭合回路计算各测站的高程值，从而实现高程控制。
四、实验步骤。
1. 设置测站，在测量线上选择合适的测站点，并进行标志，确保测站之间能够互相观测。
2. 安装水准仪，将水准仪放置在三角架上，并进行水平调整，使其准确稳定。
3. 观测高程，在每个测站点上，使用水准仪观测测站点的高程数值，并记录下观测结果。
4. 回路闭合，通过观测结果计算各测站的高程值，并进行回路闭合，检查闭合差，确保数据准确可靠。
五、实验数据处理。
1. 数据整理，对实验中获得的观测数据进行整理，排除异常值和误差数据。
2. 回路闭合计算，利用回路闭合法对观测数据进行处理，计算各测站的高程值，并进行闭合差检查。
3. 误差分析，对闭合差进行分析，找出可能存在的误差来源，并进行修正和调整。
六、实验结果与分析。
通过实验数据处理和误差分析，得出了各测站的高程值，并对闭合差进行了修正。
通过分析闭合差的大小和误差来源，可以评估实验结果的准确性和可靠性，为后续工程测量提供参考。
七、实验结论。
本次闭合水准路线测量实验结果较为准确，闭合差在可接受范围内。
通过实验，掌握了水准测量的基本方法和技术要点，提高了实地操作能力，为今后的实际工作打下了良好的基础。
八、实验总结。
闭合水准路线测量是工程测量中常用的方法之一，掌握了该方法的基本原理和操作技能对于工程测量人员来说至关重要。
通过本次实验，加深了对水准测量的理解，提高了实际操作能力，为今后的工作奠定了坚实的基础。
闭合水准路线测量实验报告
闭合水准路线测量实验报告1. 实验目的大家好，今天我们来聊聊闭合水准路线测量实验，听名字可能有点绕，但其实就是测量高度差的一种方法，挺实用的。
我们这次实验的目的主要有两个：一是验证水准仪的准确性，二是掌握如何通过闭合水准路线来找出测量误差。
这可是一项让人既兴奋又有点小紧张的任务，因为每个小小的错误都有可能让整个实验结果“翻车”。
所以，我们得认真对待每一步哦！2. 实验原理2.1 水准仪的基本原理简单来说，水准仪是一种用来测量两个点之间高度差的仪器。
它的原理其实就像是让我们在大自然中“找平”。
你可以想象成在滑滑梯上滑下来，我们的目标就是确保滑滑梯的每一段都平稳。
如果滑梯歪了，我们滑下来的感觉肯定不爽，对吧？水准仪就是为了保证我们的“滑梯”每一段都能保持水平。
2.2 闭合水准路线的工作原理那么，闭合水准路线又是什么呢？其实，它就是一种测量手法，我们从一个点出发，经过几个点，再回到起点，形成一个闭合的“环”。
就像你们小时候玩的捉迷藏游戏，从一个地方出发，绕了好多圈，再回到起点，最后看看自己是不是还在原地。
通过这种方法，我们可以有效地找出测量中的误差，确保数据的准确性。
3. 实验步骤3.1 实验准备首先，我们得做好准备工作。
你可以把这一步想象成做饭前的准备：先把材料准备齐全。
这包括检查水准仪是否正常，确保电池充足，还要调整好仪器的水平。
记住，仪器的状态可直接影响结果，所以要万无一失。
3.2 测量过程测量过程中，我们需要按照以下步骤来操作：1. 设置水准仪：把水准仪摆放在第一个测量点，调整好水平，让它稳稳地立在那里。
这个过程就像给你的相机调好焦距，只有这样才能拍出清晰的照片。
2. 读取数据：在水准仪上通过视准线读取标尺上的刻度，这里每一毫米都可能会影响最终的结果，所以要认真仔细。
3. 移动到下一个点：把水准仪搬到下一个测量点，重复上述步骤，直到完成所有的测量点。
这就像你在旅行时拍摄风景，每到一个新景点，都要拍摄一张清晰的照片。
闭合水准路线测量实验报告
闭合水准路线测量实验报告1. 引言哎呀，这次的实验真是既有趣又充满挑战！我们做的是闭合水准路线测量，听起来是不是有点让人头疼？其实呢，这是一项非常重要的地理测量工作，可以帮我们了解地面起伏的情况，确保建筑、道路这些工程的平整度。
虽然乍一听像是枯燥的数学题，但实际操作起来可真是大有学问，且充满了惊喜。
2. 实验准备2.1 工具和材料说到准备工作，咱们首先得提到各种工具。
水准仪、水平尺、标志桩，还有那些看似普通却不可或缺的测量杆。
每一样都要检查一遍，别让哪个小东西给实验搞砸了。
记住，细节决定成败呀！然后，得搞清楚测量路线的布局，这一步很关键，像铺路一样，一个错位，整条路线都得重新来。
2.2 实验环境实验环境也是不容忽视的，要选择一个开阔的地方，最好是地势比较平坦的区域。
为什么？因为地势起伏大了，测量结果就会受到影响。
说白了，就像我们给大楼打地基，基础不稳，那后面的工作就都得重新来。
还有就是天气，阴晴不定的天，可能让你的测量结果打折扣。
3. 实验过程3.1 测量准备实验开始前，先得把所有的设备都搞定。
水准仪要架好，确保它稳稳当当，像是咱们在走钢丝一样，小心翼翼。
接下来，调整水平尺，使其平稳，像在调试精密仪器一样，丝毫马虎不得。
这时候，标志桩要按照设计图准确放置，确保测量时没有偏差。
记得，天公不作美时，我们得自己调节心态，把测量搞得尽善尽美。
3.2 数据测量正式测量时，眼睛要时刻盯着水准仪的读数，手上的操作也要稳如泰山。
每测量一段，都要记录下来，像在做家务一样细致。
测量过程中，可能会遇到一些小问题，比如仪器的调整不当，或者是读数不稳定。
这时候别慌，慢慢调整，确保每一个细节都完美无瑕。
测量完成后，要把数据整理好，像解开一个个谜团，确保没有遗漏。
4. 数据处理4.1 数据校验完成测量后，接下来就是数据处理了。
这个过程就像做数学题，要求特别严格。
首先，要检查数据的准确性，确保没有错误。
然后，把数据进行合理的校验，看看是否符合预期。
四等闭合水准路线测量
二、竞赛内容
1.闭合水准测量
参赛小组在规定的时间内独立完成指定四等闭合水准路线测量；要求由一个已知高程点，测出二个待测点，所给定的点与点之间应有一个转点，并现场进行内业计算，每人连续观测记录2测站。
从某一水准点出发，选定一条闭合水准路线。
路线长度200~400米，设置4~6站，视线长度30m左右。
安置水准仪的测站至前、后视立尺点的距离，应该用步测使其相等。
在每一测站，按下列顺序进行观测：
后视水准尺黑色面，读上、下丝读数，精平，读中丝读数；
前视水准尺黑色面，读上、下丝读数，精平，读中丝读数；
前视水准尺红色面，精平，读中丝读数；
后视水准尺红色面，精平，读中丝读数
（3）记录者在“四等水准测量记录”表中按表头表明次序⑴~⑻记录各个读数，⑼~⒃为计算结果：
后视距离⑼=100×{⑴-⑵}
前视距离⑽=100×{⑷-⑸}
视距之差⑾=⑼-⑽
∑视距差⑿=上站⑿+本站⑾
红黑面差⒀=⑹+K-⑺，（K=4.687或4.787）
⒁=⑶+K-⑻
黑面高差⒂=⑶-⑹
红面高差⒃=⑻-⑺
高差之差⒄=⒂-⒃=⒁-⒀
平均高差⒅=1/2{⒂+⒃}
每站读数结束(⑴~⑻)，随即进行各项计算(⑼~⒃)，并按技术指标进行检验，满足限差后方能搬站。
（4）依次设站，用相同方法进行观测，直到线路终点，计算线路的高差闭合差。
按四等水准测量的规定，线路高差闭合差的容许值为±20√L mm，L为线路总长（单位：km）。
闭合线路水准测量的方法
闭合线路水准测量的方法《闭合线路水准测量的方法：独家秘籍大放送！》嘿，宝子们！今天我就像打开宝藏的小海盗一样，要和你们分享一个超有用的闭合线路水准测量的方法。
这就像是一场在大地这个大棋盘上玩的找高度差的游戏，可有趣啦！首先呢，咱们得有一套家伙事儿。
水准仪和水准尺那是必备的，就像厨师得有锅铲，战士得有武器一样。
水准仪就像是个超厉害的眼睛，专门用来瞅高度差的，水准尺呢，就是给水准仪看的小靶子。
第一步：测站设置。
找个平坦又稳固的地方把水准仪架起来，这就好比给你的测量小战队找个安全又舒适的营地。
脚架要撑开，三条腿稳稳当当的，就像三角形具有稳定性一样，这可是咱初中就学过的知识呢。
然后把水准仪拧紧在脚架上，可别让它晃悠，要是它晃来晃去的，就像喝醉了的人走路，那测量出来的数据肯定不准，那可就全乱套了，就像一群没头的苍蝇到处乱撞。
第二步：后视读数。
把水准尺立在一个已知高程的点上，这个点就像是我们的起点大本营。
水准仪的望远镜朝着这个水准尺看，调整目镜和物镜，直到能清楚地看到尺子上的刻度，就像你调望远镜看星星一样，要把图像调到最清晰。
然后读出尺子上的刻度数值，这个数值可重要啦，要认真记下来，这就像是我们在这个测量之旅中的第一个小线索。
我有一次啊，就是没把目镜调好，看出去都是模模糊糊的，差点就把数值读错了，那可就像在寻宝的时候走错了第一步，后面就全错了。
第三步：前视读数。
把水准尺再立到我们要测量的下一个点上，这个点就像是我们要探索的新地方。
水准仪再朝着这个新的水准尺看，同样读出刻度数值。
这时候你就会发现，前后视读数一对比，就有个差值了，这个差值就是这两点之间的高度差，就像你和你朋友站在不同高度的台阶上，你们之间的高度差就是这么个事儿。
第四步：转移测站。
把水准仪搬到下一个合适的地方重新架好，这就像我们的小战队转移阵地一样。
然后重复第二步和第三步，不断地测量不同点之间的高度差。
这个过程中一定要小心，每一次读数都要准确，就像走钢丝一样，一点差错都不能有。
闭合路线实训报告
一、实训目的本次闭合路线实训旨在使学生掌握闭合路线测量的基本原理和方法，提高学生的实际操作能力，培养严谨的工作态度和团队协作精神。
通过本次实训，使学生能够熟练运用全站仪、水准仪等测量仪器进行闭合路线的测量，并掌握闭合路线的平差计算方法。
二、实训时间与地点实训时间：2022年X月X日实训地点：XX学院测量实验室三、实训仪器与工具1. 全站仪1台2. 水准仪1台3. 水准尺1根4. 钢尺1盘5. 计算器1台6. 脚架1个7. 标志桩若干8. 记录表格若干四、实训内容1. 闭合路线测量原理及方法2. 全站仪、水准仪的使用与操作3. 闭合路线的平差计算五、实训过程1. 实训准备（1）熟悉闭合路线测量的基本原理和方法；（2）了解全站仪、水准仪等测量仪器的使用与操作；（3）准备好实训所需的仪器与工具。
2. 闭合路线测量（1）全站仪测量：选取测站，设置全站仪，进行水平角和水平距离的观测，记录数据；（2）水准仪测量：选取测站，设置水准仪，进行高程的观测，记录数据；（3）钢尺量距：选取测站，用钢尺进行水平距离的测量，记录数据。
3. 闭合路线的平差计算（1）闭合差计算：根据观测数据，计算闭合路线的水平角闭合差和水平距离闭合差；（2）平差计算：根据闭合差，对观测数据进行平差处理，得到准确的测量结果。
六、实训结果与分析1. 实训结果本次闭合路线实训，共测量闭合路线长度为XX米，水平角闭合差为XX角秒，水平距离闭合差为XX毫米。
2. 实训分析（1）本次闭合路线实训，学生能够熟练运用全站仪、水准仪等测量仪器进行闭合路线的测量；（2）学生在闭合路线的平差计算过程中，掌握了闭合差的概念和计算方法，能够对观测数据进行平差处理；（3）通过本次实训，学生的实际操作能力得到提高，团队协作精神得到培养。
七、实训总结1. 通过本次闭合路线实训，学生掌握了闭合路线测量的基本原理和方法，提高了实际操作能力；2. 学生在实训过程中，培养了严谨的工作态度和团队协作精神；3. 本次实训为学生提供了良好的实践机会，有助于提高学生的综合素质。
闭合线路工程测量实习报告
闭合线路工程测量实习报告【摘要】闭合线路工程测量是土木工程中的一项重要内容，本次实习中，我负责了闭合线路工程测量的实施工作。
本报告主要介绍了实习目的、实施内容、实习过程中遇到的问题及解决方法、实习成果以及对实习的总结和体会。
【关键词】闭合线路工程测量；实习目的；实施内容；问题及解决方法；实习成果；总结与体会一、实习目的闭合线路工程测量是土木工程中常见的一种测量工作，本次实习的目的是通过实际操作，掌握闭合线路工程测量的方法和技巧，提高实际操作能力，培养团队合作意识和问题解决能力。
二、实施内容本次实习的闭合线路工程测量任务是测量一段长度为1000米的闭合线路。
具体实施内容包括：1. 熟悉测量仪器和设备：了解和熟练使用测距仪、全站仪等测量仪器和设备。
2. 建立基本控制点：根据测量任务的要求，选取适当的位置建立基本控制点，确保测量的准确性和可靠性。
3. 进行距离测量：使用测距仪对闭合线路的各个控制点进行测量，并记录测量数据。
4. 进行角度测量：使用全站仪对闭合线路的各个控制点的角度进行测量，并记录测量数据。
5. 进行高程测量：使用水准仪对闭合线路的各个控制点的高程进行测量，并记录测量数据。
6. 进行数据处理：对测量数据进行处理和分析，得出闭合线路的各个控制点的坐标和高程。
7. 编制测量报告：根据实际测量情况，编写闭合线路工程测量报告。
三、实习过程中遇到的问题及解决方法在实习过程中，遇到了一些问题，主要包括：1. 仪器操作不熟练：由于之前没有接触过测量仪器，操作起来比较生疏。
解决方法是通过多次实践和练习，熟悉和掌握仪器的使用方法。
2. 测量误差较大：由于测量环境的复杂性和测量的不确定因素，导致测量误差较大。
解决方法是采取多次测量和数据处理的方法，提高测量的精度和可靠性。
3. 数据处理困难：测量数据较多，处理起来比较繁琐。
解决方法是利用测量软件进行数据处理和分析，提高数据处理的效率和精度。
四、实习成果通过实习，完成了闭合线路工程测量任务，得到了闭合线路各个控制点的坐标和高程数据，并编制了闭合线路工程测量报告。
闭合水准路线测量
闭合水准路线测量1．考核内容（1）用普通水准测量方法完成闭合水准路线测量工作；（2）完成该段水准路线的记录和计算校核并求出高差闭合差；（3）读数时符合水准管气泡影像错动﹤1mm，若使用自动安平水准仪时，要求补偿指标线不脱离小三角形。
2．考核要求（1）设3～4个转点或300m以上路线长度；（2）严格按操作规程作业；（3）记录、计算完整、清洁、字体工整，无错误；（4）f允≤±12 mm3．考核标准（1）以时间T为评分主要依据，如下图表，评分标准分四个等级制定，具体分数由所在等级内插评分，表中M代表分（3）根据卷面整洁情况，扣1~5分。
（记录划去1处，扣1分，合计不超过5分。
）4．考核说明（1）考核过程中任何人不得提示，各人应独立完成仪器操作、记录、计算及校核工作；（2）主考人有权随时检查是否符合操作规程及技术要求，但应相应折减所影响的时间；（3）若有作弊行为，一经发现一律按零分处理，不得参加补考；（4）考核前考生应准备好钢笔或圆珠笔、计算器，考核者应提前找好扶尺人；（5）考核时间自架立仪器开始，至递交记录表并拆卸仪器放进仪器箱为终止；（6）考核仪器水准仪为DS3型；（7）数据记录、计算及校核均填写在相应记录表中，记录表不可用橡皮檫修改，记录表以外的数据不作为考核结果；（8）主考人应在考核结束前检查并填写水准仪的符合水准管气泡影像重合情况，在考核结束后填写考核所用时间并签名。
（9）水准测量考核记录表见附录中的“普通水准记录表”。
普通水准记录表单位姓名评分时间：（主考人填写：水准管气泡影像重合偏差：____ mm）主考人:_________________ 考试日期:_______年____月____日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一_闭合水准路线
测量
实验一闭合水准路线测量
一、目的与要求
1．了解DS3型水准仪（自动安平水准仪）各部件的名称及作用。
2．练习水准仪的安置、粗平、瞄准、精平与读数。
3．测量地面两点间的高差。
4．掌握路线水准测量的观测、记录和检核的方法。
5．掌握水准测量的闭合差调整及推求待定点高程的方法。
二、计划与设备
1．实验安排3 ~ 4学时，实验小组由4~ 5人组成。
2．实验设备为每组自动安平水准仪一台，水准尺2根，记录板1块，记录表格。
3．实验场地选定一条闭合（或附合）水准路线，其长度以安置3~6个测站为宜，中间设待定点B、C。
4．从已知水准点A出发，水准测量至B、C点，然后再测至A点（或另一个水准点）。
根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。
如外业精度符合要求，对闭合差进行调整，求出待定点B、C的高程。
各测站的操作可以轮流进行，其余同学必须确认操作及读数结果，各自记录、计算在记录表中。
三、方法与步骤
1．背离已知点方向为前进方向，第1测站安置水准仪在A点与待测点之间，前、后距离大约相等，其视距约为20～40米，粗略整平水准仪。
2．操作程序是后视A点上的水准尺，精平，用中丝读取后尺A读数，记入实验表中。
前视待测点1上的水准尺，精平并读数，记入表中。
然后立即计算该站的高差。
3．迁至第2测站，继续上述操作程序，直到最后回到A点（或另一个已知水准点）。
4．根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超限，其限差公式为：
平地（mm）
或山地（mm）
式中：n ——测站数
L ——水准路线的长度，以km为单位。
5．若高差闭合差在容许范围内，则对高差闭合差进行调整，计算各待定点的高程。
四、注意事项
1．在每次读数之前，要消除视差，并使符合水准气泡严格居中。
2．在已知点和待定点上不能放置尺垫，但在松软的转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动。
3．弄清每一个测站的前视点、后视点、前视读数、后视读数、转点、中间点的概念，不要混淆。
4．在路线水准测量过程中必须十分小心地测量转点的后视读数和前视读数并认真记录计算，一旦有错将影响后面的所有测量，造成后面全部结果错误。
5．分清测量路线、测段、测站的概念。
4．在路线水准测量过程中必须十分小心地测量转点的后视读数和前视读数并认真记录计算，一旦有错将影响后面的所有测量，造成后面全部结果错误。
6．每个测段、每个测站的记录和计算与路线水准测量的成果计算不要混淆。
要搞清各自的计算步骤和计算公式。
7．注意检查高差闭合差是否超限，如超限应重测。
8．搞清已知水准点只有后视读数；转点既有后视读数，又有前视读数；中间点只有前视读数。
9．各测站的视线高度不一样。
