【FM系列】微型平面推力球轴承

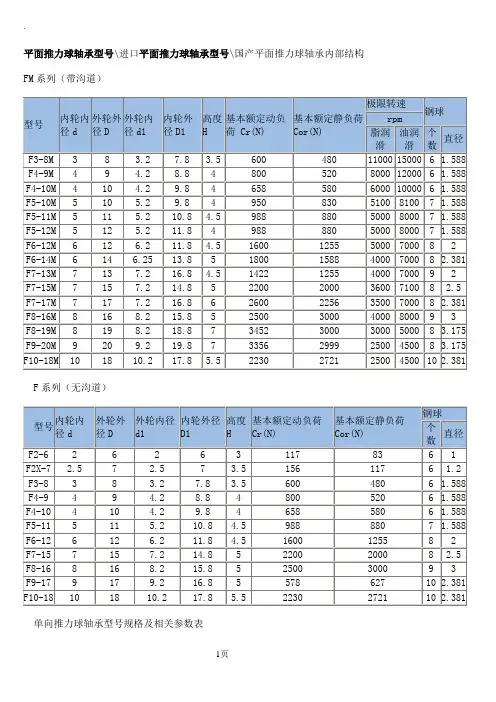

平面推力球轴承型号
平面推力球轴承型号\进口平面推力球轴承型号\国产平面推力球轴承内部结构FM系列（带沟道）
F系列（无沟道）
单向推力球轴承型号规格及相关参数表
型号
外形尺寸(mm) 额定载荷(KN) 极限转速(r/min)
重量
(kg) d D T Ca Coa 脂润滑油润滑
51405 25 60 24 55.6 89.4 2600 4000 0.34 51406 30 70 28 72.8 126 2200 3400 0.53 51407 35 80 32 87.1 155 **** **** 0.79 51408 40 90 36 113 205 1700 2600 1.14
51409 45 100 39 130 242 1500 2300 1.47 51410 50 110 43 148 283 1400 2100 1.99
大型平面推力球轴承
1、属可分离型轴承，接触角90，可以分别安装，只能承受轴向负荷。
2、极限转速低。
钢
球加离心力挤向滚道外侧，易于擦伤，但不适于高速运转。
3、单向轴承可承受单向轴向负
荷，双向轴承可承受双向轴向负荷。
4、带球面座圈的推力球轴承具有调心性能，可消除安
装误差的影响。
5、钢板冲压保持架，车制实体保持架(多用黄铜制造) 6、用途：机床主轴、
立式车床旋转工作台、汽车转向机构等
29系列推力球轴承。
平面推力球轴承型号
平面推力球轴承型号\进口平面推力球轴承型号\国产平面推力球轴承内部结构FM系列（带沟道）
F系列（无沟道）
单向推力球轴承型号规格及相关参数表
型号
外形尺寸(mm) 额定载荷(KN) 极限转速(r/min)
重量
(kg) d D T Ca Coa 脂润滑油润滑
51405 25 60 24 55.6 89.4 2600 4000 0.34 51406 30 70 28 72.8 126 2200 3400 0.53 51407 35 80 32 87.1 155 **** **** 0.79 51408 40 90 36 113 205 1700 2600 1.14
51409 45 100 39 130 242 1500 2300 1.47 51410 50 110 43 148 283 1400 2100 1.99
大型平面推力球轴承
1、属可分离型轴承，接触角90，可以分别安装，只能承受轴向负荷。
2、极限转速低。
钢
球加离心力挤向滚道外侧，易于擦伤，但不适于高速运转。
3、单向轴承可承受单向轴向负
荷，双向轴承可承受双向轴向负荷。
4、带球面座圈的推力球轴承具有调心性能，可消除安
装误差的影响。
5、钢板冲压保持架，车制实体保持架(多用黄铜制造) 6、用途：机床主轴、
立式车床旋转工作台、汽车转向机构等
29系列推力球轴承。

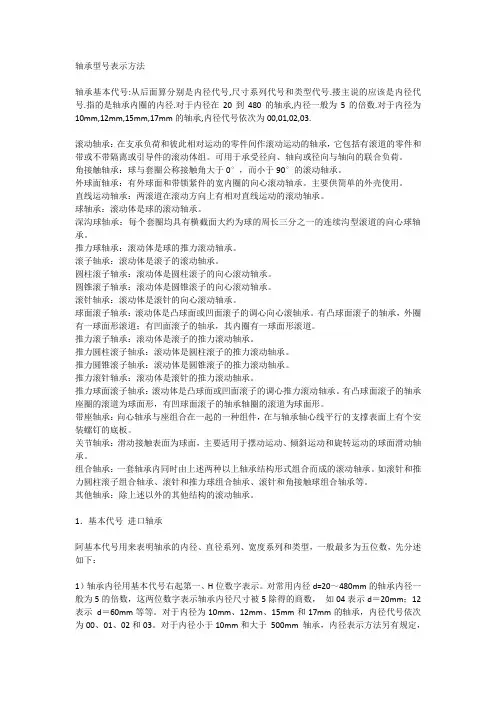

轴承型号表示方法
轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。
有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
推力滚子轴承：滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承：滚动体是滚针的推力滚动轴承。
推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。
有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。
带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。
关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。
组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。
推力球轴承型号及规格
钢板
0.528
51309
8309
45*85*28
钢板
0.663
51310
8310
50*95*31
钢板
0.93
51311
8311
55*105*35
钢板
1.35
51312
8312
60*110*35
钢板
1.4
51313
8313
65*115*36
钢板
1.56
51314
8314
70*125*40
38214
70*105*47
钢板
1.39
52215
38215
75*110*47
钢板
1.6
52216
38216
80*115*48
钢板
1.93
52217
38217
85*125*55
钢板
2.45
52218
38218
90*135*62
钢板
3.18
52220
38220
100*150*67
钢板
4.4
52222
38222
35*30*68
钢板
0.686
52308
38308
40*35*78
钢板
1.06
52309
38309
45*35*85
钢板
1.26
52310
38310
50*40*95
钢板
1.68
52311
38311
55*45*105
钢板
2.5
52312
38312
60*50*110
轴承代号含义说明
轴承代号含义说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】轴承代号含义说明轴承代号由基本代号，前置代号和后置代号构成。
基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。
1.前置代号C- 圆柱滚子轴承附件（或轴承本身），例：C0021045C- 成对安装圆锥滚子轴承，面对面安装，例：45C3021046C- 成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI- 四列圆柱滚子轴承内圈，例：4CRI4560F4CRO- 四列圆柱滚子轴承外圈，例：4CRO660AFE- 磁电机球轴承，外径为正公差，例：E10EN- 磁电机球轴承，外径为负公差，例：EN10IR- 滚针轴承内圈（英制），例：IR1212IRA- 滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM- 滚针轴承内圈，例：IRM710M- 最大载荷容量型球轴承，例：M6311OR- 滚针轴承，只有外圈，例：OR10876F- 深沟球轴承带凸缘，例：F603TR- 尺寸非标准的单列圆锥滚子轴承，例：TR060702W- 宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A- 角接触轴承，接触角30度（不标出），例：7210B- 角接触轴承，接触角40度，例：7210BC- 角接触轴承，接触角15度，例：7210CC- 圆锥滚子轴承，接触角20度，例：30303CD- 圆锥滚子轴承，接触角28度30分，例：30305DG- 压缩轴向油隙的调心和圆锥滚子轴承J- 圆锥滚子轴承，符合ISO分组，例：30206JN- 圆锥滚子轴承，特殊噪声要求，例：30208NR- 加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR- 球轴承带O型密封圈，例：6201+ORRK- 单面，双唇接触式合成橡胶密封，例：6210RK2RK- 双面，双唇接触式合成橡胶密封，例：RS- 单面，接触式合成橡胶密封，例：6210RS2RS- 双面，接触式合成橡胶密封，例：6210-2RSRSA- 单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA- 双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB- 单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB- 双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSBRSC- 硅橡胶制RS型密封，例：6210RSCRSD- 聚丙烯橡胶制RS型密封，例：6210RSDRSE- 单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE- 双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF- RS型氟化橡胶密封，例：6210RSFRU- 单面，非接触式合成橡胶密封，例：6205RU2RU- 双面，非接触式合成橡胶密封，例：6205-2RUTR- 单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR- 双面，三唇金属罩合成橡胶密封，例：4508B-2TRU- 一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU- 二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ- 单面钢制防尘盖，例：ZZ- 双面钢制防尘盖，例：6205ZZZL- 单面，L型内径的钢制防尘盖，例：6207ZLZX- 单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL- 由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL- 钢制防尘盖，双面，L型内径，例：6203ZZLZZX- 钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL- 钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL（3）套圈形状a- 大于标准倒角的非标准倒角，例：6205aB- 圆锥滚子轴承，外圈带凸缘，例：30210BBI- 双半内圈球轴承，例：6215BIBO- 双半外圈球轴承，例：6215BOD- 圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK- 带锥孔轴承，锥度为1：12，例：1210KK30- 带锥孔轴承，锥度为1：30，例：23026K30N- 外圈带止动槽轴承，例：6206NC- 带锁孔的圆锥滚子轴承NR- 外圈带止动环轴承，例：6210NRY- 小于标准倒角尺寸的非标准倒角，例：30206YS- 圆锥滚子轴承，非标准倒角（斜倒角）SG- 内径带螺旋槽的圆锥滚子轴承T- 锥孔或锥形外径（英制）圆锥滚子轴承TD- 双列、锥孔或锥形外径（英制）圆锥滚子轴承W- 双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW- 外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi- 圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
轴承型号表示方法
轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。
有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
推力滚子轴承：滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承：滚动体是滚针的推力滚动轴承。
推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。
有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。
带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。
关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。
组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。
平面推力球轴承型号
平面推力球轴承型号\进口平面推力球轴承型号\国产平面推力球轴承内部结构FM系列（带沟道）
F系列（无沟道）
单向推力球轴承型号规格及相关参数表
型号
外形尺寸(mm) 额定载荷(KN) 极限转速(r/min)
重量
(kg) d D T Ca Coa 脂润滑油润滑
51405 25 60 24 55.6 89.4 2600 4000 0.34 51406 30 70 28 72.8 126 2200 3400 0.53 51407 35 80 32 87.1 155 **** **** 0.79 51408 40 90 36 113 205 1700 2600 1.14 51409 45 100 39 130 242 1500 2300 1.47 51410 50 110 43 148 283 1400 2100 1.99
大型平面推力球轴承
1、属可分离型轴承，接触角90，可以分别安装，只能承受轴向负荷。
2、极限转速低。
钢球加离心力挤向滚道外侧，易于擦伤，但不适于高速运转。
3、单向轴承可承受单向轴向负荷，双向轴承可承受双向轴向负荷。
4、带球面座圈的推力球轴承具有调心性能，可消除安装误差的影响。
5、钢板冲压保持架，车制实体保持架(多用黄铜制造)
6、用途：机床主轴、立式车床旋转工作台、汽车转向机构等
29系列推力球轴承。
推力球轴承规格
推力球轴承规格推力球轴承采用高速运转时可承受推力载荷的设计，由带有球滚动的滚道沟的垫圈状套圈构成。
由于套圈为座垫形，因此，推力球轴承被分为平底座垫型和调推力球轴承hheey 心球面座垫型两种类型。
另外，这种轴承可承受轴向载荷，但不能承受径向载荷。
洛阳龙马轴承有限公司生产各类轴承。
轴 承 型 号 Designation 外 形 尺 寸 Principal Dimension额定负荷(kN) Basic load ratings 极限转速(rpm) Speed ratings 重量 Mass现 型 号 New 原 型 号 Old d d1min D D1max H rmin 动负荷Dynamic 静负荷Static 脂Grease 油Oil kg 51140 8140 200 203 250 247 37 1.1 168 655 950 1400 4.25 51240 8240 200 204 280 275 62 2 338 1220 750 1000 12 51340 8340 200 205 340 335 110 4 624 2400 480 630 44.5 51144 8144 220 223 270 267 37 1.1 178 735 900 1300 4.6 51244 8244 220 224 300 295 63 2 351 1320 700 9501351148 8148 240 243 300 297 45 1.5 234 965 800 1100 7.55 51248 8248 240 244 340 335 78 2.1 462 1860 600 800 23 51348 8348 240 245 380 375 112 3 692 2870 320 450 51 51152 8152 260 263 320 317 45 1.5 238 1020 800 1100 8.1 51252 8252 260 264 360 355 79 2.1 475 2000 560 750 25 51156 8156 280 283 350 347 53 1.5 319 1340 700 950 12 512568256280284380375802.1494216056075026.551160 8160 300 304 380 376 62 2 364 1600 630 850 17.5 51260 8260 300 304 420 415 95 3 605 2750 480 630 42 51164 8164 320 324 400 396 63 2 371 1700 600 800 19 51264 8264 320 325 440 435 95 3 572 2700 450 600 45.5 51168 8168 340 344 420 416 64 2 377 1800 600 800 20.5 51268 8268 340 345 460 455 96 3 605 2900 450 600 48.5 51368 8368 340 345 540 535 160 5 1120 5720 150 220 145 51172 8172 360 364 440 436 65 2 390 1900 560 750 22 51272 8272 360 365 500 495 110 4 741 3800 400 530 70 51176 8176 380 384 460 456 65 2 397 2000 560 750 23 51276 8276 380 385 520 515 112 4 728 3800 380 500 73 51180 8180 400 404 480 476 65 2 403 2120 530 700 24 51280 8280 400 405 540 535 112 4 802 4310 220 340 76 51184 8184 420 424 500 496 65 2 410 2200 530 700 25.5 51188 8188 440 444 540 536 80 2.1 527 3000 450 600 42 51288 8288 440 445 600 595 130 5 808 4430 180 280 112 51192 8192 460 464 560 556 80 2.1 527 3000 450 600 43.5 51292 8292 460 465 620 615 130 5 892 5230 170 260 119 51196 8196 480 484 580 576 80 2.1 540 3250 430 560 45.5511/500 81/500 500 504 600 596 80 2.1 553 3350 430 560 47512/500 82/500 500 505 670 665 135 5 1020 6200 150 220 140510/500 10089/500 500 502 540 540 30 1 101 835 1100 1500 6.66593/500 90083/500 500 505 750 745 150 6 950 6320 180 220 228511/530 81/530 530 534 640 636 85 3 663 4250 400 530 58.5590/560 90089/560 560 560.6 610 610 30 1.1 128 960 560 800 9.55591/600 90081/600 600 604 710 705 67 3 630 4275 380 500 50.1512/630 82/630 630 635 850 845 175 6 1320 9300 100 160 252511/670 81/670 670 675 800 795 105 4 852 6100 300 400 105510/670 10089/670 670 672 730 730 45 1.5 284 2160 380 530 20.5572/710 70082/710 710 715 950 945 109 6 787 980 150 220 199.4592/710 90082/710 710 715 950 945 145 6 1025 1296 150 220 284591/750 V 97081/750 750 755 900 895 90 4 810 6210 160 240 100517/780 87/780 780 782 930 930 100 3.5 800 6069 140 200 129591/106097081/1060 1060 1065 1250 1245 115 5 940 1240 140 200 215 V510/1180 10089/1180 1180 1181 1280 1280 80 2.1 738 7680 150 220 108◆双向推力球轴承(Double Direction Thrust Ball Bearing)轴承型号Designation外形尺寸Principal Dimension额定负荷(kN)Basic loadratings极限转速(rpm)Speedratings重量Mass现型号原型号 d d1 D D1 B C H S rmin 动负荷Dynamic 静负荷Static脂Grease油Oilkg29340 9039340 200 257 340 304.3 53.5 40 85 116 4 1610 5500 700 950 29.5 9069440 9069440 200 270 400 340 62 62 122 112 5 1740 6054 430 600 60.6 29440E 9039440E 200 278 400 360 43 59 122 112 5 2760 9000 600 800 71.1 29244 9039244 220 254 300 292 15 24 48 117 2 546 2400 438 1300 10 9069344 9069334 220 270 360 320 52 44 85 125 4 970 3769 560 800 32.5 29344 9039344 220 277.5 360 330 29 40.7 85 125 4 1390 2800 670 900 28.6 9069444 9069444 220 290 420 360 76 58 122 132 6 1830 6624 400 560 68.7 29444 9039444 220 300 420 371.6 77 58.5 122 132 6 2880 9650 560 750 75 29248E 9039248E 240 280 340 323.9 19 31.2 60 130 2.1 799 3450 560 1100 19.3 9069348 9069348 240 290 380 340 52 44 85 135 4 1320 4251 560 800 33.8 29348E 9039348E 240 300 380 365 29 41.9 85 135 4 1790 6550 670 900 35.5 9069448 9069448 240 310 440 380 62 62 122 142 6 1920 7158 380 530 70 29448E 9039448E 240 322 440 391.6 76 59 122 142 6 2990 10200 560 750 80 9069252 9069252 260 295 360 330 38 30 60 139 2.1 645 2877 700 1000 16.9 29252 9039252 260 302 360 350 19 30 60 139 2.1 817 3650 700 1100 18.5 9069352 9069352 260 315 420 370 60 46 95 148 5 1390 5793 480 670 45.6 29352E 9039352E 260 327 420 390 32 45 95 148 5 2220 8300 600 800 53.6 9069452 9069452 260 335 480 415 80 66 132 154 6 2120 8118 340 480 91.8 29452E 9039452E 260 346 480 427.9 86 63 132 154 6 3510 12900 500 670 105 9069356 9069356 280 335 440 390 62 46 95 158 5 1410 5980 450 630 48.4 29356E 9039356E 280 343 440 401 62 45.5 95 158 5 2190 8650 600 800 53 9069456 9069456 280 365 520 450 75 72 145 166 6 2550 9828 300 480 115 29456E 9039456E 280 372 520 464.3 95 70 145 166 6 4310 15300 480 630 135 9069360 9069360 300 365 480 425 58 52 109 168 5 1870 7640 400 560 61.4 29360 9039360 300 372 480 434.1 70 51 109 168 5 2670 10600 530 700 75 9069364 9069364 320 385 500 445 68 55 109 180 5 2030 7915 380 530 73.4 29364E 9039364E 320 391 500 454.5 68 53 109 180 5 2880 11200 500 670 78 9069464 9069464 320 410 580 500 95 75 155 191 7.5 2930 11660 240 360 171 29464E 9039464E 320 422 580 520.3 102 74.5 155 191 7.5 4950 19000 430 560 1759069368 9069368 340 410 540 480 74 62 122 192 5 2710 11000 350 600 94.9 29368 9039368 340 420 540 520 41 59 122 192 5 2710 11000 350 600 105 29468 9039468 340 462 620 590 61 82 170 201 7.5 4550 17480 380 500 226 9069472 9069472 360 460 640 555 87 85 170 210 7.5 3790 15440 190 300 199 29472E 9039472E 360 474 640 580 63 83.5 170 210 7.5 5350 21200 380 500 230 29276E 9039276E 380 439 520 497 27 41.8 85 202 4 1460 6800 750 50 9069280 9069280 400 450 540 500 55 42 85 212 4 1260 7060 430 600 49 29280 9039280 400 460 540 526 27 42 85 212 4 1610 8000 700 55.5 9069380 9069380 400 475 620 555 81 65 132 225 6 2860 12050 260 380 134 29380 9039380 400 494 620 596 44 64 132 225 6 3450 14600 530 150 9069480 9069480 400 510 710 620 113 93 185 236 7.5 4820 19060 260 380 388 29480E 9039480E 400 525 710 645 70 89.5 185 234 7.5 6560 26500 450 310 29392 9039392 460 567 710 685 51 72 150 257 6 4310 19000 450 217 9069296 9069296 480 540 650 600 65 50 103 259 5 1950 10500 340 480 89.4 29296 9039296 480 556 650 635 33 53 103 259 5 2350 11800 560 98 29396 9039396 480 591 730 705 51 73.5 150 270 6 4370 19600 450 220 29496E 9039496E 480 625 850 770 89 108 224 280 9.5 9550 39000 340 550 90692/500 90692/500 500 560 670 620 60 50 103 268 5 1950 10540 320 450 89.6 292/500 90392/500 500 574 670 654 33 53 103 268 5 2390 12500 560 100 90693/500 90693/500 500 590 750 675 94 74 150 280 6 3520 16900 180 280 203 293/500 90393/500 500 611 750 725 51 74 150 280 6 4490 20400 430 235 90694/500 90694/500 500 630 870 760 140 110 224 290 9.5 6290 27340 120 180 520294/500E 90394/500E500 648 870 795 88 110 224 290 9.5 9370 40000 340 560293/530 90393/530 530 648 800 772 54 76 160 295 7.5 5230 23600 400 270294/530E 90394/530E530 686 920 840 86 116 236 308 9.5 9000 41950 160 62490694/530 90694/530 530 700 920 840 145 116 236 309 9.5 8386 32630 120 160 573 292/560 90392/560 560 644 750 732 37 61 115 302 5 2990 16000 480 140 90692/560 90692/560 560 625 750 695 72 58 115 300 5 2430 13320 260 380 127 292/600 90392/600 600 688 800 780 39 65 122 321 5 3420 20500 340 172 90694/600 90694/600 600 750 1030 900 156 130 258 360 12 9626 37580 100 130 700 90692/630 90692/630 630 705 850 785 84 64 132 338 6 3270 17760 190 300 188292/630E 90392/630E630 728 850 830 42 67 132 338 6 4770 23600 400 210293/630E 90393/630E630 761 950 880 68 92 190 359 9.5 8450 38000 320 48590692/670 90692/670 670 750 900 830 86 70 140 365 6 3670 20280 180 280 218 292/670 90392/670 670 773 900 880 45 73 140 361 6 4200 22800 380 255 90694/750 90694/750 750 935 1280 1120 195 155 315 450 15 14340 58590 80 100 1309294/750E 90394/750E750 964 1280 1170 122 153 315 436 15 18700 85000 200 165090692/800 90692/800 800 890 1060 985 80 80 155 475 7.5 5635 28870 150 220 323294/800E 90394/800E800 1034 1360 1250 122 165 335 462 15 20200 93000 190 202590692/10690692/1060 1060 1180 1400 1300 128 103 206 566 9.5 6660 47990 90 140 824 691/1320 691/1320 1320 1380 1540 1510 87 72 175 1446 6 4050 50400 70 90 480 ◆推力角接触球轴承(Angular Contact Thrust Ball Bearing)轴承型号Designation 外形尺寸Principal Dimension额定负荷(kN)Basic loadratings极限转速(rpm)Speed ratings重量mass现型号New 原型号Oldd d1 D D3 H α动负荷Dyn静负荷Sta脂Grease油Oilkg569184 9168184 420 430 500 490 48 60°260 1440 830 1100 15.9 567284 7168284 420 462 580 538 73 45°330 2010 700 980 51 569188 9168188 440 458 540 522 60 45°380 1980 660 950 25.5 5691/500 91681/500 500 530 600 570 60 60°322 1956 660 950 25.3 5692/530 91682/530 530 590 710 650 109 60°695 4320 350 500 93.9 5617/560 1687/560 560 620 740 680 89 45°805 3432 400 570 77 5691/600 91681/600 600 635 710 675 67 60°380 2484 510 720 37.6 5617/610 1687/610 610 700 790 735 89 45°839 3648 380 540 86 5617/620 1687/620 620 665 780 735 102 45°776 3588 340 490 95.2 1688/620 5617/620 620 640 700 680 50 30°311 1314 260 380 19.8 5617/650 1687/650 650 720 880 800 140 60°1105 7692 260 370 194 5692/670 91682/670 670 740 900 830 140 45°1260 6084 250 360 206 5691/750 91681/750 750 780 900 870 90 60°587 4620 340 480 94.4 5611/800 1681/800 800 840 950 910 120 60°850 6710 200 240 140 5692/800 91682/800 800 870 1060 990 155 60°1145 8868 180 250 293 5617/810 1687/810 810 880 1030 960 110 60°780 4080 280 400 176 5691/950 91682/950 950 1040 1250 1160 180 45°1500 9168 120 170 4325691/1000 91681/1000 1000 1040 1180 1140 109 45°1076 6516 250 360 177 5691/1120 91681/1120 1120 1170 1320 1270 122 60°1018 10272 180 260 241 5617/1270 1687/1270 1270 1290 1430 1410 110 60°210 5617/1600 1687/1600 1600 1600 1760 1760 90 60°682 8052 210 300 248 5617/1860 1687/1860 1860 1900 2100 2060 140 60°1272 19370 93 130 577。
带法兰MF和F系列轴承尺寸
【轴承形式】●英制单列深沟球轴承：R●英制带法兰单列深沟球轴承：FR●公制单列深沟球轴承：记号省略●公制带法兰单列深沟球轴承：F●特定尺寸公制单列深沟球轴承：MR●特定尺寸公制带法兰单列深沟球轴承：MF●带沟道推力轴承：FM●无沟道推力轴承：F【密封圈.防尘盖】●两侧带挡圈接触式特富龙密封圈：TT●两侧钢板防尘盖：ZZ●两侧接触式橡胶密封圈：2RS【润滑剂】● 主要的润滑脂牌号标记Maltemp SRL(微型、小孔径轴承的标准油脂）：SRLAlvania No.2（小型、中型轴承的标准油脂）：AV2Aero shell No.16（高温用）：AG6Molykote 33M（低负荷、低温用）：M4MKrytox 240AC（超高温用）：K24Isoflex Super LDS18：SL8Beacon325：B32● 主要的润滑剂牌号标记Aero shell Fluid 12（标准油脂）：AF2Windsor Lube L-245X：WL2Antirust P2100：002SKF轴承的命名与基本代号SKF轴承的命名：一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。
基本代号：用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。
补充代号：轴承的部件、与基本设计有不同结构或有其它特性的变型。
SKF轴承的基本代号：SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
第一个数字或第一个字母或字母组合表示轴承类型；后面两位数字确定ISO 尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是有一些例外的情况如下：1.在一些情况下，表示轴承类型的数字和表示尺寸系列的第一个数字被省略。
例：6(0)208-2Z (0)3209 A2.对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常直接用毫米表示，不用代号。
平面推力球轴承型号 (1)
平面推力球轴承型号\进口平面推力球轴承型号\国产平面推力球轴承内部结构FM系列（带沟道）型号内轮内径d外轮外径D外轮内径d1内轮外径D1高度H基本额定动负荷 Cr(N)基本额定静负荷Cor(N)极限转速钢球rpm脂润滑油润滑个数直径F3-8M 3 8 3.2 7.8 3.5 600 480 11000 15000 6 1.588 F4-9M 4 9 4.2 8.8 4 800 520 8000 12000 6 1.588 F4-10M 4 10 4.2 9.8 4 658 580 6000 10000 6 1.588 F5-10M 5 10 5.2 9.8 4 950 830 5100 8100 7 1.588 F5-11M 5 11 5.2 10.8 4.5 988 880 5000 8000 7 1.588 F5-12M 5 12 5.2 11.8 4 988 880 5000 8000 7 1.588 F6-12M 6 12 6.2 11.8 4.5 1600 1255 5000 7000 8 2 F6-14M 6 14 6.25 13.8 5 1800 1588 4000 7000 8 2.381 F7-13M 7 13 7.2 16.8 4.5 1422 1255 4000 7000 9 2 F7-15M 7 15 7.2 14.8 5 2200 2000 3600 7100 8 2.5 F7-17M 7 17 7.2 16.8 6 2600 2256 3500 7000 8 2.381 F8-16M 8 16 8.2 15.8 5 2500 3000 4000 8000 9 3 F8-19M 8 19 8.2 18.8 7 3452 3000 3000 5000 8 3.175 F9-20M 9 20 9.2 19.8 7 3356 2999 2500 4500 8 3.175 F10-18M 10 18 10.2 17.8 5.5 2230 2721 2500 4500 10 2.381F系列（无沟道）型号内轮内径d外轮外径D外轮内径d1内轮外径D1高度H基本额定动负荷Cr(N)基本额定静负荷Cor(N)钢球个数直径F2-6 2 6 2 6 3 117 83 6 1 F2X-7 2.5 7 2.5 7 3.5 156 117 6 1.2 F3-8 3 8 3.2 7.8 3.5 600 480 6 1.588 F4-9 4 9 4.2 8.8 4 800 520 6 1.588 F4-10 4 10 4.2 9.8 4 658 580 6 1.588 F5-11 5 11 5.2 10.8 4.5 988 880 7 1.588 F6-12 6 12 6.2 11.8 4.5 1600 1255 8 2 F7-15 7 15 7.2 14.8 5 2200 2000 8 2.5 F8-16 8 16 8.2 15.8 5 2500 3000 9 3 F9-17 9 17 9.2 16.8 5 578 627 10 2.381 F10-18 10 18 10.2 17.8 5.5 2230 2721 10 2.381单向推力球轴承型号规格及相关参数表轴承型号外形尺寸(mm)重量(kg)d D H51100 10 24 9 0.019351101 12 26 9 0.021451102 15 28 9 0.024351103 17 30 9 0.025351104 20 35 10 0.03851105 25 42 11 0.05651106 30 47 11 0.06651107 35 52 12 0.08351108 40 60 13 0.1251109 45 65 14 0.1551110 50 70 14 0.1651111 55 78 16 0.2451112 60 85 17 0.2951113 65 90 18 0.32451114 70 95 18 0.3651115 75 100 19 0.39251116 80 105 19 0.43351117 85 110 19 0.4651118 90 120 22 0.65551120 100 135 25 1.051122 110 145 25 1.0851124 120 155 25 1.251126 130 170 31 1.8551130 150 190 31 2.2051132 160 200 31 2.3551134 170 215 34 3.30 轴承型号外形尺寸(mm)重量(kg)d D H51200 10 26 11 0.029351201 12 28 11 0.032451202 15 32 12 0.044451203 17 35 12 0.050651204 20 40 14 0.073351205 25 47 15 0.10951206 30 52 16 0.13851207 35 62 18 0.2251208 40 6 19 0.2751209 45 73 20 0.3251210 50 78 22 0.3951211 55 90 25 0.61951212 60 95 26 0.6951213 65 100 27 0.7551214 70 105 27 0.79 51215 75 110 27 0.815 51216 80 115 28 0.925 51217 85 125 31 1.3 51218 90 135 35 1.77 51220 100 150 38 2.4 51222 110 160 38 2.6 51224 120 170 39 2.9 51226 130 190 45 4.32 51228 140 200 46 4.6 51230 150 215 50 6.10 51232160225 516.55轴承型号 外形尺寸(mm) 重量(kg) SUNTHAIdDH51304 20 47 18 0.150 51305 25 52 18 0.171 51306 30 60 21 0.265 51307 35 68 24 0.378 51308 40 78 26 0.55 51309 45 85 28 0.69 51310 50 95 31 1 51311 55 105 35 1.34 51312 60 110 35 1.43 51313 65 115 36 1.57 51314 70 125 40 1.95 51315 75 135 44 2.7 51316 80 140 44 2.8 51317 85 150 49 3.7 51318 90 155 50 3.9 51320 100 170 55 5.1 51322 110 190 63 7.85 51324 120 210 70 11.00 51326 130 225 75 13.00 5140630 70280.50型 号外形尺寸(mm)额定载荷(KN) 极限转速(r/min)重量 (kg) dD T Ca Coa 脂润滑 油润滑 51405 25 60 24 55.6 89.4 2600 4000 0.34 51406 30 70 28 72.8 126 2200 3400 0.53 51407 35 80 32 87.1 155 **** **** 0.79 51408 40 90 36 113 205 1700 2600 1.14 51409 45 100 39 130 242 1500 2300 1.47 514105011043148283140021001.99大型平面推力球轴承1、属可分离型轴承，接触角90，可以分别安装，只能承受轴向负荷。
轴承型号大全
百度轴承：/【轴承形式】●英制单列深沟球轴承：R●英制带法兰单列深沟球轴承：FR●公制单列深沟球轴承：记号省略●公制带法兰单列深沟球轴承：F●特定尺寸公制单列深沟球轴承：MR●特定尺寸公制带法兰单列深沟球轴承：MF●带沟道推力轴承：FM●无沟道推力轴承：F【密封圈.防尘盖】●两侧带挡圈接触式特富龙密封圈：TT●两侧钢板防尘盖：ZZ●两侧接触式橡胶密封圈：2RS【润滑剂】● 主要的润滑脂牌号标记Maltemp SRL(微型、小孔径轴承的标准油脂）：SRL Alvania No.2（小型、中型轴承的标准油脂）：AV2Aero shell No.16（高温用）：AG6Molykote 33M（低负荷、低温用）：M4MKrytox 240AC（超高温用）：K24Isoflex Super LDS18：SL8Beacon325：B32● 主要的润滑剂牌号标记Aero shell Fluid 12（标准油脂）：AF2Windsor Lube L-245X：WL2Antirust P2100：002SKF轴承的命名与基本代号SKF轴承的命名：一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。
基本代号：用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。
补充代号：轴承的部件、与基本设计有不同结构或有其它特性的变型。
SKF轴承的基本代号：SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
第一个数字或第一个字母或字母组合表示轴承类型；后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是有一些例外的情况如下：1.在一些情况下，表示轴承类型的数字和表示尺寸系列的第一个数字被省略。
例：6(0)208-2Z (0)3209 A2.对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常直接用毫米表示，不用代号。
轴承代号含义说明
轴承代号含义说明轴承代号由基本代号，前置代号和后置代号构成。
基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。
1.前置代号C-圆柱滚子轴承附件（或轴承本身），例：C0021045C-成对安装圆锥滚子轴承，面对面安装，例：45C3021046C-成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI-四列圆柱滚子轴承内圈，例：4CRI4560F4CRO-四列圆柱滚子轴承外圈，例：4CRO660AFE-磁电机球轴承，外径为正公差，例：E10EN-磁电机球轴承，外径为负公差，例：EN10IR-滚针轴承内圈（英制），例：IR1212IRA-滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM-滚针轴承内圈，例：IRM710M-最大载荷容量型球轴承，例：M6311OR-滚针轴承，只有外圈，例：OR10876F-深沟球轴承带凸缘，例：F603TR-尺寸非标准的单列圆锥滚子轴承，例：TR060702W-宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A-角接触轴承，接触角30度（不标出），例：7210B-角接触轴承，接触角40度，例：7210BC-角接触轴承，接触角15度，例：7210CC-圆锥滚子轴承，接触角20度，例：30303CD-圆锥滚子轴承，接触角28度30分，例：30305DG-压缩轴向油隙的调心和圆锥滚子轴承J-圆锥滚子轴承，符合ISO分组，例：30206JN-圆锥滚子轴承，特殊噪声要求，例：30208NR-加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR-球轴承带O型密封圈，例：6201+ORRK-单面，双唇接触式合成橡胶密封，例：6210RK2RK-双面，双唇接触式合成橡胶密封，例：6210.2RKRS-单面，接触式合成橡胶密封，例：6210RS2RS-双面，接触式合成橡胶密封，例：6210-2RSRSA-单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA-双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB-单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB-双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC-硅橡胶制RS型密封，例：6210RSCRSD-聚丙烯橡胶制RS型密封，例：6210RSDRSE-单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE-双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF-RS型氟化橡胶密封，例：6210RSFRU-单面，非接触式合成橡胶密封，例：6205RU2RU-双面，非接触式合成橡胶密封，例：6205-2RUTR-单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR-双面，三唇金属罩合成橡胶密封，例：4508B-2TRU-一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU-二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ-单面钢制防尘盖，例：6205.ZZZ-双面钢制防尘盖，例：6205ZZZL-单面，L型内径的钢制防尘盖，例：6207ZLZX-单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL-由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL-钢制防尘盖，双面，L型内径，例：6203ZZLZZX-钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL-钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a-大于标准倒角的非标准倒角，例：6205aB-圆锥滚子轴承，外圈带凸缘，例：30210BBI-双半内圈球轴承，例：6215BIBO-双半外圈球轴承，例：6215BOD-圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK-带锥孔轴承，锥度为1：12，例：1210KK30-带锥孔轴承，锥度为1：30，例：23026K30N-外圈带止动槽轴承，例：6206NC-带锁孔的圆锥滚子轴承NR-外圈带止动环轴承，例：6210NRY-小于标准倒角尺寸的非标准倒角，例：30206YS-圆锥滚子轴承，非标准倒角（斜倒角）SG-内径带螺旋槽的圆锥滚子轴承T-锥孔或锥形外径（英制）圆锥滚子轴承TD-双列、锥孔或锥形外径（英制）圆锥滚子轴承W-双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW-外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi-圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
推力轴承型号内外径对照表
推力轴承型号内外径对照表朋友！下面就是推力轴承型号内外径的一个简单对照表啦。
一、51100系列1. 51100- 内径：10mm。
这就像一个小细管的内径那么小，外径呢，是24mm，大概像个小硬币的直径那么大哦。
2. 51101- 内径变成了12mm啦，稍微粗了一丢丢。
外径是26mm，就像一个稍微大一点的瓶盖的直径。
3. 51102- 内径15mm，外径32mm。
你可以想象一下，内径就像一支比较粗的铅笔芯的粗细，外径就是一个小橘子的大小啦。
4. 51103- 内径17mm，外径35mm。
这时候内径差不多是一个小指头尖的粗细，外径就像一个小苹果的直径差不多啦。
5. 51104- 内径20mm，外径40mm。
内径像个大一点的铅笔的粗细，外径就像一个大苹果的直径啦。
6. 51105- 内径25mm，外径47mm。
内径有小拇指那么粗了，外径就像一个大橙子的直径差不多。
7. 51106- 内径30mm，外径52mm。
内径和大拇指差不多粗啦，外径就像一个小柚子的直径呢。
8. 51107- 内径35mm，外径62mm。
内径就像一个粗粗的记号笔的粗细，外径就像一个大柚子的直径啦。
9. 51108- 内径40mm，外径68mm。
内径就像一个小瓶子的瓶口粗细，外径就像一个小足球的直径的一小半啦。
10. 51109- 内径45mm，外径73mm。
内径就像一个大瓶子的瓶口粗细，外径就像一个大足球的直径的一小半呢。
11. 51110- 内径50mm，外径78mm。
内径就像一个小罐子的罐口粗细，外径就像一个大篮球的直径的一小半啦。
12. 51111- 内径55mm，外径90mm。
内径就像一个大罐子的罐口粗细，外径就像一个大篮球的直径差不多啦。
13. 51112- 内径60mm，外径95mm。
内径就像一个小水桶的桶口粗细，外径就像一个大篮球加上一点的大小啦。
14. 51113- 内径65mm，外径100mm。
内径就像一个大水桶的桶口粗细，外径就像一个大篮球加上不少的大小啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微型平面推力球轴承（F系列）或不锈钢微型推力球轴承
宁波众信轴承科技有限公司
平面推力球轴承的特点及用途：
单向平面推力球轴承是一种分离型轴承，轴圈、座圈可以和保持架、钢球的组件分离。
轴圈是与轴相配合的套圈，座圈是与轴承座孔相配合的套圈，和轴之间有间隙；推力球轴承只能承受轴向负荷，单向推力球轴承只能承受一个方向的轴向负荷，双向推力球轴承可以承受两个方向的轴向负荷。
推力球轴承不能限制轴的径向位移，极限转速很低，单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。
微型平面推力球轴承型号规格及相关参数表
FM系列（带沟道）
F系列（无沟道）
带沟道:F3-8M、F4-9M、F4-10M、F5-10M、F5-11M、F5-12M、F6-12M、F6-14M、F7-13M、
F7-15M、F7-17M、F8-16M、F8-19M、F9-20M、F10-18M
无沟道：F2-6、F2X-7、F3-8、F4-9、F4-10、F5-11、F6-12、F7-15、F8-16、F9-17、F10-18
我公司专业生产推力球轴承：F系列、51系列单向推力轴承、52双向推力球轴承、0-（LB）英制推力球轴承.
平面推力球轴承的特点及用途：
单向平面推力球轴承是一种分离型轴承，轴圈、座圈可以和保持架、钢球的组件分离。
轴圈是与轴相配合的套圈，座圈是与轴承座孔相配合的套圈，和轴之间有间隙；推力球轴承只能承受轴向负荷，单向推力球轴承只能承受一个方向的轴向负荷，双向推力球轴承可以承受两个方向的轴向负荷。
推力球轴承不能限制轴的径向位移，极限转速很低，单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。
本公司生产的平面推力球轴承
带沟道:F3-8M、F4-9M、F4-10M、F5-10M、F5-11M、F5-12M、F6-12M、F6-14M、F7-13M、
F7-15M、F7-17M、F8-16M、F8-19M、F9-20M、F10-18M
无沟道：F2-6、F2X-7、F3-8、F4-9、F4-10、F5-11、F6-12、F7-15、F8-16、F9-17、F10-18。
