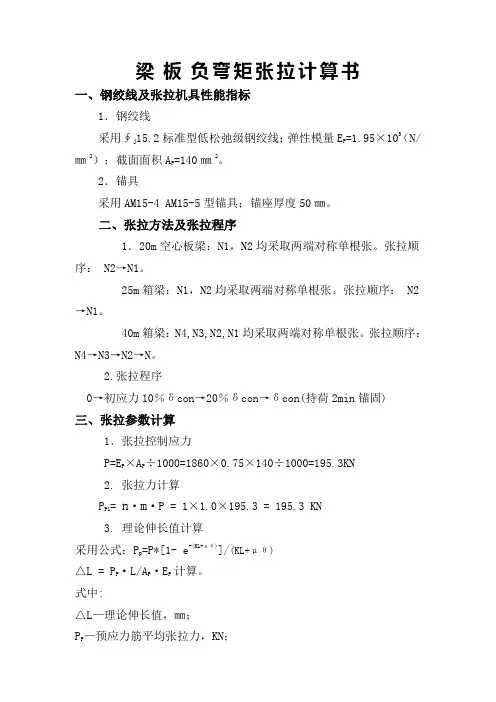

梁板负弯矩张拉计算书一、钢绞线及张拉机具性能指标1．钢绞线采用∮j15.2标准型低松弛级钢绞线；弹性模量E P=1.95×105（N/㎜2）；截面面积A P=140㎜2。
2．锚具采用AM15-4 AM15-5型锚具；锚座厚度50㎜。
二、张拉方法及张拉程序1．20m空心板梁：N1，N2均采取两端对称单根张。
张拉顺序： N2→N1。
25m箱梁：N1，N2均采取两端对称单根张。
张拉顺序： N2→N1。
40m箱梁：N4,N3,N2,N1均采取两端对称单根张。
张拉顺序：N4→N3→N2→N。
2.张拉程序0→初应力10％δcon→20％δcon→δcon(持荷2min锚固)三、张拉参数计算1．张拉控制应力P=E P×A P÷1000=1860×0.75×140÷1000=195.3KN2. 张拉力计算P P1= n·m·P = 1×1.0×195.3 = 195.3 KN3. 理论伸长值计算采用公式：P p=P*[1- e-(KL+μθ)]/(KL+μθ)△L = P P·L/A P·E P 计算。
式中:△L—理论伸长值，㎜；P P—预应力筋平均张拉力，KN；P—预应力筋张拉端的张拉力，KNL—从张拉端至计算截面的孔道长度，mA P—预应力筋截面面积，㎜2； A P1 = 140×1=140㎜2。
E P—弹性模量，MPa； E P = 1.95×105 N/㎜2。
θ——从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）μ——预应力筋与孔道的摩擦系数（0.15）K——孔道每米局部偏差对摩擦影响系数(0.0015)注：当预应力筋为直线时P P= P20m空心板梁顶板负弯矩张拉伸长量计算25m箱梁顶板负弯矩张拉伸长量计算40m箱梁顶板负弯矩张拉伸长量计算四、张拉控制应力与油压表读数关系千斤顶编号：1#；油压表编号：20105171#；回归方程式：P = 0.2278F+0.6155；（F-张拉力；P-油压表读数）千斤顶编号：2#；油压表编号：20105852#；回归方程式：P = 0.2292F-0.5655；（F-张拉力；P-油压表读数）。
20米箱梁预应力张拉伸长量计算(最终10.9)
20米箱梁预应力张拉伸长量计算钢铰线强度：1860MPa 控制应力：1860×0.75＝1395 MPa钢铰线公称面积：140 mm2单根控制力：1395×140.0＝195300 N伸长量计算公式：△L＝Pp×L÷（Ap×Ep）一、中跨1#束①直线段长 0.537米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.880米③直线段长4.869 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.728米⑥工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.468 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.468））÷（0.0015×1.468）＝195085.00 N195085.00×728÷（140×198000）＝5.12mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.257 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.257＋0.25×0.03142））÷（0.0015×2.257＋0.25×0.03142）＝194206.34 N194206.34×789÷（140×198000）＝5.53 mme＝2.718281828 k＝0.0015 x＝7.126 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×7.126＋0.25×0.03142）））÷（0.0015×7.126＋0.25×0.03142）＝193500.19 N193500.19×4869÷（140×198000）＝34.00mm②的伸长量：e＝2.71828 k＝0.0015 x＝10.006 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.006＋0.25×0.12741））÷（0.0015×10.006＋0.25×0.12741）＝190794.5 N190794.5×2880÷（140×198000）＝19.82mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.543 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.543＋0.25×0.12741））÷（0.0015×10.543＋0.25×0.12741）＝190718.28 N190718.28×537÷（140×198000）＝3.69mm1#束的伸长量为：5.21＋5.12＋5.53＋34.0＋19.82＋3.69＝73.37×2＝146.74 mm 2#束①直线段长 2.015米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.88米③直线段长 3.408 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.728米⑥工具段长0.49米(锚环0.046m+限位板0.035m+千斤顶0.363m+锚环0.046m=0.49m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.49 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.49））÷（0.0015×0.49）＝195228.11 N195228.11×490÷（140×198000）＝3.45 mme＝2.718281828 k＝0.0015 x＝1.218 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.218））÷（0.0015×1.218）＝195121.57 N195121.57×728÷（140×198000）＝5.12mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.007 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.007＋0.25×0.03142））÷（0.0015×2.007＋0.25×0.03142）＝194242.69 N194242.69×789÷（140×198000）＝5.53 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝5.415 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×5.415＋0.25×0.03142））÷（0.0015×5.415＋0.25×0.03142）＝193747.94 N193747.94×3408÷（140×198000）＝23.82 mm②的伸长量：e＝2.71828 k＝0.0015 x＝8.295 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×8.295＋0.25×0.12741））÷（0.0015×8.295＋0.25×0.12741）＝191037.63 N191037.63×2880÷（140×198000）＝19.85 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.31 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.31＋0.25×0.12741））÷（0.0015×10.31＋0.25×0.12741）＝190751.34 N190751.34×2015÷（140×198000）＝13.87 mm2#束的伸长量为：3.45＋5.12＋5.53＋23.82＋19.85＋13.87＝71.64×2＝143.28 mm 3#束①直线段长 7.901米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.4°×30.0＝0.733米③直线段长 1.065 米④工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：④的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝1.805 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.805））÷（0.0015×1.805）＝195035.72 N195035.72×1065÷（140×198000）＝7.49 mm②的伸长量：e＝2.71828 k＝0.0015 x＝2.538 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×2.538＋0.25×0.02443））÷（0.0015×2.538＋0.25×0.02443）＝194334.91 N194334.91×733÷（140×198000）＝5.14 mm①的伸长量：e＝2.71828 k＝0.0015 x＝10.439 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×10.439＋0.25×0.02443））÷（0.0015×10.439＋0.25×0.02443）＝193189.76 N193189.76×7901÷（140×198000）＝55.06mm3#束的伸长量为：5.21＋7.49＋5.14＋55.06＝72.9×2＝145.8 mm二、边跨1#束①直线段长 2.148米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.880米③直线段长 3.308 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.724米⑥工具段长 0.64米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.15m+千斤顶0.363m+锚环0.046m=0.64m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.64 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.64））÷（0.0015×0.64）＝195206.15 N195206.15×640÷（140×198000）＝4.51 mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.364 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.364））÷（0.0015×1.364）＝195100.21 N195100.21×724÷（140×198000）＝5.10 mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.153 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.153＋0.25×0.03142））÷（0.0015×2.153＋0.25×0.03142）＝194221.46 N194221.46×789÷（140×198000）＝5.53 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝5.461 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×5.461＋0.25×0.03142））÷（0.0015×5.461＋0.25×0.03142）＝193741.28 N193741.28×3308÷（140×198000）＝23.12 mm②的伸长量：e＝2.71828 k＝0.0015 x＝8.341 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×8.341＋0.25×0.12741））÷（0.0015×8.341＋0.25×0.12741）＝191031.09 N191031.09×2880÷（140×198000）＝19.85 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.489 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.489＋0.25×0.12741））÷（0.0015×10.489＋0.25×0.12741）＝190725.94 N190725.94×2148÷（140×198000）＝14.78 mm1#束的伸长量为：4.51＋5.10＋5.53＋23.12＋19.85＋14.78＝72.89+73.37＝146.26 mm 2#束①直线段长 3.608米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.88米③直线段长 1.84 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.724米⑥工具段长0.64米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.15m+千斤顶0.363m+锚环0.046m=0.64m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.64 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.64））÷（0.0015×0.64）＝195206.15 N195206.15×640÷（140×198000）＝4.51 mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.364 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.364））÷（0.0015×1.364）＝195100.21 N195100.21×724÷（140×198000）＝5.10 mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.153 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.153＋0.25×0.03142））÷（0.0015×2.153＋0.25×0.03142）＝194221.46 N194221.46×789÷（140×198000）＝5.53mm③的伸长量：e＝2.718281828 k＝0.0015 x＝3.993 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×3.993＋0.25×0.03142））÷（0.0015×3.993＋0.25×0.03142）＝193954.17 N193954.17×1840÷（140×198000）＝12.87mm②的伸长量：e＝2.71828 k＝0.0015 x＝6.873 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×6.873＋0.25×0.12741））÷（0.0015×6.873＋0.25×0.12741）＝191240.01N191240.01×2880÷（140×198000）＝19.87 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.481 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.481＋0.25×0.12741））÷（0.0015×10.481＋0.25×0.12741）＝190727.08 N190727.08×3608÷（140×198000）＝24.82 mm2#束的伸长量为：4.51＋5.10＋5.53＋12.87＋19.87＋24.82＝72.7+71.64＝144.34 mm 3#束①直线段长 8.021米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.4°×30.0＝0.733米③直线段长 1.065 米④工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：④的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝1.805 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.805））÷（0.0015×1.805）＝195035.72 N195035.72×1065÷（140×198000）＝7.49 mm②的伸长量：e＝2.71828 k＝0.0015 x＝2.538 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×2.538＋0.25×0.02443））÷（0.0015×2.538＋0.25×0.02443）＝194334.91 N194334.91×733÷（140×198000）＝5.14 mm①的伸长量：e＝2.71828 k＝0.0015 x＝10.559 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×10.559＋0.25×0.02443））÷（0.0015×10.559＋0.25×0.02443）＝193172.44 N193172.44×8021÷（140×198000）＝55.90 mm3#束的伸长量为：5.21＋7.49＋5.14＋55.90＝73.74+72.9＝146.64 mm。
20米箱梁负弯矩张拉计算书
20米箱梁顶板负弯矩拉计算方案一、基础数据本标段20米箱梁顶板负弯矩预应力钢束有：片和丁2各2束、T3为1束，设计锚下拉控制应力：o=1860MPx75%=1395MP。
按设计要求conaa接头砼强度达到设计强度的95%后方可拉，并采用两端对称拉，拉程序为：0初应力（持荷3min）o（持荷5min）锚固，拉顺序con为T、T、T。
123二、预应力钢束拉力计算1、经咨询设计单位，因设计图中拉控制应力已经考虑了预应力损失，故拉力按公式:F=oxAxn进行计算，如下：ncon箱梁顶板片钢束锚下拉力：F=oxAxn=1395MPxl40mm2x4根=781200N=781.2KN1cona其中：A为每根预应力钢绞线的截面积；n为同时拉的预应力钢绞线的根数；F为钢绞线锚下拉力。
其余钢束拉力计算同Tj各钢束拉力如下表：三、压力表读数计算本桥采用100吨千斤顶进行拉，经校验：编号为1#千斤顶对应的压力表编号为11.3.390,11.3.389，校准方程分别为F=0・0506P—0.1434,F=0.0524P-1.1491。
故箱梁顶板片钢束采用1#千斤顶拉时的压力表度数分别为：1）压力表编号为11.3.390：F=0.0506P-0.1434二0.0506x781.2-0.1434二39.4MP1a2）压力表编号为11.3.389：F=0.0524P-1.1491=0.0524x781.2-1.1491=39.8MP2a编号为2#千斤顶对应的压力表编号为11.3.403,11.3.416，校准方程分别为F=0.0522P-1.2867,F=0.0524P-0.6763。
编号为3#千斤顶对应的压力表编号为11.3.404,11.3.417，校准方程分别为F=0.0510P-0.5306,F=0.0524P-1.1838。
编号为4#千斤顶对应的压力表编号为11.3.405,11.3.397，校准方程分别为F=0.0521P-1.6370,F=0.0519P-0.2977。
负弯矩张拉计算书
G109线倒淌河至大水桥改线工程DD-SG4合同段桥面负弯矩张拉计算书编制：内部审核：内部审批：中交一公局第五工程有限公司G109倒淌河至大水桥改线工程DDSG4标项目部二○一七年三月桥面负弯矩张拉计算书一、工程简介我项目箱梁跨径为20米，与路线斜交角为0°。
预应力采用GB/T5224-2003标准生产的低松弛高强度钢绞线，单根钢绞线公称直径为φs15.20mm,单根钢绞线面积A=140mm2,钢绞线强度等级f pk=1860MP a,弹性模量Ep =1.95×105MP a。
接头混凝土强度达到设计强度的85%且龄期不小于七天之后，方可张拉负弯矩预应力钢束，钢束采用两端张拉，并采用逐根对称张拉（特殊情况进行单端张拉）。
钢绞线每端工作长度为300mm，锚下控制应力为0.75f pk，张拉顺序为T3→T1→T2。
预应力管道采用塑料波纹管。
为保证施工符合设计要求，采用油表读数和钢绞线实测伸长量双控。
二、张拉顺序千斤顶标定→钢绞线下料→编束穿孔→张拉至10%→张拉至20%→张拉至100%→持荷5分钟→锚固。
三、负弯矩张拉计算1.张拉力计算负弯矩钢绞线采用φs15.2mm高强度低松弛钢绞线，抗拉强度标准值为f pk=1860Mpa，单根钢绞线截面面积为A=140mm2,。
计算可得：张拉控制应力为σcon=0.75f pk= 0.75 * 1860Mpa = 1395Mpa单根张拉控制力P=σcon *A = 1395Mpa * 140mm2,= 195.3KN2.油表读数计算1）张拉过程各阶段张拉力负弯矩张拉顺序为T3→T1→T2。
每根钢绞线张拉程序为0 → 0.1 P→ 0.2 P→P（持荷5min）→锚固。
(1) 10% 张拉力：0.1 P =0.1*195.3 KN =19.53 KN(2) 20% 张拉力：0.2 P =0.2*195.3 KN = 39.06 KN(3) 100% 张拉力：P = 195.3KN2）各阶段对应油表读数①千斤顶编号：903，压力表编号：15.9.468线性回归方程：D= -0.1601+0.2231P，计算可得下表②千斤顶编号：1504061，压力表编号：15.9.339线性回归方程：D= -0.3815+0.2251P，计算可得下表3.理论伸长量复核设计图纸中已经对钢绞线伸长量明确给出，我项目对其进行了复核，过程如下：1）预应力钢束平均张拉力计算Pp =P×【1-e- （kx+μθ/ kx+μθPp 平均张拉力（N）P 预应力张拉端的张拉力（N),根据上文所算P取195300N。
20米箱梁张拉计算书
20米箱梁张拉计算说明一、预应力张拉计算说明根据***公路工程项目施工设计图纸，结合《公路桥涵施工技术规范》JTG/T F50-2011提供的张拉计算公式进行张拉计算。
采用平均张拉法，计算箱梁主体钢束张拉力和预应力筋理论伸长值。
1、计算参数确定：采用符合GB/T 5224-2003标准的低松弛高强度预应力钢绞线，结构1*7-15.2-1860-GB/T5224-2003。
单根钢绞线直径为15.2mm，钢绞线公称面积为140mm2，标准强度为1860ＭＰａ，弹性模量Eg=1.9687×105MPａ,U＝0.25，K＝0.0015。
钢绞线张拉锚下控制应力为σｃｏｎ＝1395 MPａ。
钢筋回缩和锚具变形为6mm（一端）。
二、连续端箱梁张拉计算1）钢束Ｎ１钢绞线：Ay＝4×140＝560mm2，L＝AB+BC+CD=7.034+2.879+0.537=10.45m。
钢束的张拉力a、张拉力的计算：ΡA=σk×Ay×n×1/1000=1395×1×560×1/1000=781.2ＫNΡB= P A=781.2ＫNΡC=ΡB*[1-e-(Kx+μθ)]/(Kx +μθ)μ＝0.25，k＝0.0015，θ＝0.095993109rad ,x=2.879ΡC=766.193ＫNb、伸长值的计算：△L AB=ΡA *L/Ay*Eg=50.321mm△L BC=ΡC *L/Ay*Eg=20.493mm△L CD=``````ΡC *L/Ay*Eg=3.768mm理论伸长值L＝2(△L AB +△L BC +△L CD )=149.16mm伸长值=理论伸长值+ 回缩量=149.16+12=161.16mm2）钢束Ｎ2钢绞线：Ay＝4×140＝560mm2，L＝AB+BC+CD=5.573+2.879+2.015=10.467m。
钢束的张拉力a、张拉力的计算：ΡA=σk×Ay×n×1/1000=1395×1×560×1/1000=781.2ＫNΡB= P A=781.2ＫNΡC=ΡB*[1-e-(Kx+μθ)]/(Kx +μθ)μ＝0.25，k＝0.0015，θ＝0.095993109rad ,x=2.879ΡC=767.032ＫNb、伸长值的计算：△L AB=ΡA *L/Ay*Eg=39.869mm△L BC=ΡC *L/Ay*Eg=20.515mm△L CD=ΡC *L/Ay*Eg=14.153mm理论伸长值L＝2(△L AB +△L BC +△L CD )=149.08m伸长值=理论伸长值+ 回缩量=149.08+12=161.08mm3）钢束Ｎ3钢绞线：Ay＝3×140＝420mm2，L＝AB+BC+CD=7.901+0.733+1.716=10.35m。
20米箱梁预应力张拉伸长量计算(最终10.9)
20米箱梁预应力张拉伸长量计算钢铰线强度：1860MPa 控制应力：1860×0.75＝1395 MPa钢铰线公称面积：140 mm2单根控制力：1395×140.0＝195300 N伸长量计算公式：△L＝Pp×L÷（Ap×Ep）一、中跨1#束①直线段长 0.537米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.880米③直线段长4.869 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.728米⑥工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.468 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.468））÷（0.0015×1.468）＝195085.00 N195085.00×728÷（140×198000）＝5.12mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.257 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.257＋0.25×0.03142））÷（0.0015×2.257＋0.25×0.03142）＝194206.34 N194206.34×789÷（140×198000）＝5.53 mme＝2.718281828 k＝0.0015 x＝7.126 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×7.126＋0.25×0.03142）））÷（0.0015×7.126＋0.25×0.03142）＝193500.19 N193500.19×4869÷（140×198000）＝34.00mm②的伸长量：e＝2.71828 k＝0.0015 x＝10.006 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.006＋0.25×0.12741））÷（0.0015×10.006＋0.25×0.12741）＝190794.5 N190794.5×2880÷（140×198000）＝19.82mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.543 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.543＋0.25×0.12741））÷（0.0015×10.543＋0.25×0.12741）＝190718.28 N190718.28×537÷（140×198000）＝3.69mm1#束的伸长量为：5.21＋5.12＋5.53＋34.0＋19.82＋3.69＝73.37×2＝146.74 mm 2#束①直线段长 2.015米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.88米③直线段长 3.408 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.728米⑥工具段长0.49米(锚环0.046m+限位板0.035m+千斤顶0.363m+锚环0.046m=0.49m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.49 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.49））÷（0.0015×0.49）＝195228.11 N195228.11×490÷（140×198000）＝3.45 mme＝2.718281828 k＝0.0015 x＝1.218 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.218））÷（0.0015×1.218）＝195121.57 N195121.57×728÷（140×198000）＝5.12mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.007 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.007＋0.25×0.03142））÷（0.0015×2.007＋0.25×0.03142）＝194242.69 N194242.69×789÷（140×198000）＝5.53 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝5.415 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×5.415＋0.25×0.03142））÷（0.0015×5.415＋0.25×0.03142）＝193747.94 N193747.94×3408÷（140×198000）＝23.82 mm②的伸长量：e＝2.71828 k＝0.0015 x＝8.295 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×8.295＋0.25×0.12741））÷（0.0015×8.295＋0.25×0.12741）＝191037.63 N191037.63×2880÷（140×198000）＝19.85 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.31 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.31＋0.25×0.12741））÷（0.0015×10.31＋0.25×0.12741）＝190751.34 N190751.34×2015÷（140×198000）＝13.87 mm2#束的伸长量为：3.45＋5.12＋5.53＋23.82＋19.85＋13.87＝71.64×2＝143.28 mm 3#束①直线段长 7.901米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.4°×30.0＝0.733米③直线段长 1.065 米④工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：④的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝1.805 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.805））÷（0.0015×1.805）＝195035.72 N195035.72×1065÷（140×198000）＝7.49 mm②的伸长量：e＝2.71828 k＝0.0015 x＝2.538 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×2.538＋0.25×0.02443））÷（0.0015×2.538＋0.25×0.02443）＝194334.91 N194334.91×733÷（140×198000）＝5.14 mm①的伸长量：e＝2.71828 k＝0.0015 x＝10.439 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×10.439＋0.25×0.02443））÷（0.0015×10.439＋0.25×0.02443）＝193189.76 N193189.76×7901÷（140×198000）＝55.06mm3#束的伸长量为：5.21＋7.49＋5.14＋55.06＝72.9×2＝145.8 mm二、边跨1#束①直线段长 2.148米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.880米③直线段长 3.308 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.724米⑥工具段长 0.64米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.15m+千斤顶0.363m+锚环0.046m=0.64m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.64 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.64））÷（0.0015×0.64）＝195206.15 N195206.15×640÷（140×198000）＝4.51 mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.364 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.364））÷（0.0015×1.364）＝195100.21 N195100.21×724÷（140×198000）＝5.10 mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.153 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.153＋0.25×0.03142））÷（0.0015×2.153＋0.25×0.03142）＝194221.46 N194221.46×789÷（140×198000）＝5.53 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝5.461 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×5.461＋0.25×0.03142））÷（0.0015×5.461＋0.25×0.03142）＝193741.28 N193741.28×3308÷（140×198000）＝23.12 mm②的伸长量：e＝2.71828 k＝0.0015 x＝8.341 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×8.341＋0.25×0.12741））÷（0.0015×8.341＋0.25×0.12741）＝191031.09 N191031.09×2880÷（140×198000）＝19.85 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.489 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.489＋0.25×0.12741））÷（0.0015×10.489＋0.25×0.12741）＝190725.94 N190725.94×2148÷（140×198000）＝14.78 mm1#束的伸长量为：4.51＋5.10＋5.53＋23.12＋19.85＋14.78＝72.89+73.37＝146.26 mm 2#束①直线段长 3.608米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.88米③直线段长 1.84 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.724米⑥工具段长0.64米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.15m+千斤顶0.363m+锚环0.046m=0.64m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.64 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.64））÷（0.0015×0.64）＝195206.15 N195206.15×640÷（140×198000）＝4.51 mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.364 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.364））÷（0.0015×1.364）＝195100.21 N195100.21×724÷（140×198000）＝5.10 mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.153 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.153＋0.25×0.03142））÷（0.0015×2.153＋0.25×0.03142）＝194221.46 N194221.46×789÷（140×198000）＝5.53mm③的伸长量：e＝2.718281828 k＝0.0015 x＝3.993 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×3.993＋0.25×0.03142））÷（0.0015×3.993＋0.25×0.03142）＝193954.17 N193954.17×1840÷（140×198000）＝12.87mm②的伸长量：e＝2.71828 k＝0.0015 x＝6.873 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×6.873＋0.25×0.12741））÷（0.0015×6.873＋0.25×0.12741）＝191240.01N191240.01×2880÷（140×198000）＝19.87 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.481 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.481＋0.25×0.12741））÷（0.0015×10.481＋0.25×0.12741）＝190727.08 N190727.08×3608÷（140×198000）＝24.82 mm2#束的伸长量为：4.51＋5.10＋5.53＋12.87＋19.87＋24.82＝72.7+71.64＝144.34 mm 3#束①直线段长 8.021米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.4°×30.0＝0.733米③直线段长 1.065 米④工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：④的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝1.805 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.805））÷（0.0015×1.805）＝195035.72 N195035.72×1065÷（140×198000）＝7.49 mm②的伸长量：e＝2.71828 k＝0.0015 x＝2.538 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×2.538＋0.25×0.02443））÷（0.0015×2.538＋0.25×0.02443）＝194334.91 N194334.91×733÷（140×198000）＝5.14 mm①的伸长量：e＝2.71828 k＝0.0015 x＝10.559 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×10.559＋0.25×0.02443））÷（0.0015×10.559＋0.25×0.02443）＝193172.44 N193172.44×8021÷（140×198000）＝55.90 mm3#束的伸长量为：5.21＋7.49＋5.14＋55.90＝73.74+72.9＝146.64 mm。
20m箱梁桥面负弯矩预应力张拉技术交底
1、张拉现场应有明显标识，非工作人员严禁入内；
2、张拉或退楔时，千斤顶后面不得站人，以防预应力筋拉断或锚具、楔块弹出伤人；
3、油泵运转有不正常情况时，应立即停车检查。
4、作业由专人负责指挥，操作时严禁摸踩及碰撞力筋，在测量伸长值时，应停止开动千斤顶。
5、张拉时，夹具应有足够的夹紧能力，防止锚具夹具不牢而滑出。
p。=0.19629N+0.5423
①、当σ时，压力P=σ×Ay
P=1395×106×140×10-6㎡=195.3KN
p。=0.19629×195.3+0.5423=38.87 MPa
②、当0.1σ时，压力P=σ×Ay
P=1395×106×140×10-6㎡×0.1=19.53KN
P。=0.19629×19.53+0.5423=4.37Mpa
封锚：锚具外的预应力筋间隙用棉花和水泥浆填塞，以免冒浆而损失灌浆压力。
2、冲洗孔道：在压浆前用压力水冲洗孔道，以排除孔内粉渣等杂物，保证孔道畅通。
③、水泥浆的拌制：采用水泥净浆，强度不低于50Mpa，采用52.5Mpa水泥，水灰比0.45，泌水率不超过3%，并按配合比掺入适量的膨胀剂。先下水再下水泥，机械拌和时间不少于1min，灰浆过筛后存放于储浆桶内，此时桶内灰浆仍要低速搅拌，并经常保持足够的数量以保证每根管道的压浆能一次连续完成。水泥浆自调制到压入管道的间隔时间不得超过40min。
6、千斤顶支架必须与构件端垫板接触良好，位置正直对称，严禁多加楔块，以防支架不稳或受力不均倾倒伤人。
7、在高压油管的接头应加防护套，以防喷油伤人。
8、已张拉完而尚未压浆的板，严禁剧烈震动，以防预应力筋断裂而酿成重大事故。
4、孔道压浆
20米小箱梁张拉计算书
千斤顶张拉力与对应油表读数计算一、锚下控制应力：σK=0.75fpa=1395Mpa二、预应力筋的截面面积Ap=140mm2三、单根钢绞线张拉的张拉力F=σk*Ap=1395Mpa*140mm2=195300N四、25m箱梁钢绞线的张拉控制力：3根钢绞线束：F1=3*σK*AP=3*195.3KN=585.9KN4根钢绞线束：F2=4*σK*AP=4*195.3KN=781.2KN5根钢绞线束：F3=5*σK*AP=5*195.3KN=976.5KN五、1#千斤顶张拉、9953号油表时：千斤顶回归方程：P=0.0478F(KN)+0.66式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下六、1#千斤顶张拉、5247号油表时：千斤顶回归方程：P=0.0484F(KN)-0.25式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下七、2#千斤顶张拉、7297号油表时：千斤顶回归方程：P=0.0482F(KN)+0.22式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下八、2#千斤顶张拉、7424号油表时：千斤顶回归方程：P=0.0502F(KN)+0.21式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下伸长量验算一、锚下控制应力：σK=0.75fpa=1395Mpa二、预应力筋的截面面积Ap=140mm2三、单根钢绞线张拉的张拉力P=σk*Ap=1395Mpa*140mm2=195300N四、预应力平均张拉力计算公式及参数：Pp=P*（1-e-（kx+μθ）/（kx+μθ）式中：Pp——预应力筋的平均张拉力（N）P ——预应力筋张拉端的张拉力（N）X——从张拉端至计算截面的孔道长度（m）θ——从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad） K——孔道每米局部偏差对摩擦的影响系数，取0.0015μ——预应力筋与孔道壁的摩擦系数，取0.25五、预应力筋的理论伸长量计算公式及参数：△L=Pp*L/Ap*Ep式中：Pp——预应力筋平均张拉力（N）L——预应力筋的长度（mm）Ap——预应力筋的截面面积（mm2），取140mm2Ep——预应力筋的弹性模量（N/mm2），取1.95×105Pa六、伸长量计算：（1）20m中跨一片预制箱梁1、N1束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m ；X斜直=6.384m；X曲=2.88m ; X直=0.437m；θ=5.5*π/180=0.09599rad伸长量计算如下：设计伸长量为139mm2、N2束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m； X斜直=4.923m；X曲=2.88m；X直=1.915m；θ=5.5*π/180=0.09599rad伸长量计算如下：设计伸长量为138mm3、N3束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=1.066m；X曲=0.733m；X直=7.783m；θ=1.4*π/180=0.024435rad伸长量计算如下：设计伸长量137mm（2）20m边跨一片预制箱梁1、N1束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=4.772m；X曲=2.88m；X直=2.097m；θ=5.5*π/180=0.09599rad伸长量计算如下：设计伸长量139mm2、N2束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=4.556m；X曲=3.49m；X直=4.267m;θ=5*π/180=0.0873rad伸长量计算如下：设计伸长量为173mm3、N3束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=2.961m；X曲=3.49m；X直=5.867mθ=5*π/180=0.0873rad伸长量计算如下：设计伸长量为173mm4、N4束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=1.017m；X曲=0.733m；X直=10.501mθ=1.4*π/180=0.0244rad伸长量计算如下：设计伸长量为173mm（3）25m箱梁顶板束钢绞线1、T1束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至桥墩中心线：X工作长=0.46m；X直=3.5m；伸长量△L工作长=P*L/（Ap*Ep）=195300*0.46/（140*1.95*105）=3.29mm伸长量△L直=P*L/（Ap*Ep）=195300*3.5/（140*1.95*105）=25.03mm△L=（△L工作长+△L直）*2=（3.29+25.03）*2=56.64mm设计伸长量为50mm2、T2束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至桥墩中心线：X工作长=0.46m ；X直=7m；伸长量△L工作长=P*L/（Ap*Ep）=195300*0.46/（140*1.95*105）=3.29mm伸长量△L直=P*L/（Ap*Ep）=195300*7/（140*1.95*105）=50.07mm△L=（△L工作长+△L直）*2=（3.29+50.07）*2=106.72mm设计伸长量为106.72mm亲爱的各位老师，您们好！我叫xxx,我的毕业论文题目是《数字图书馆资源共享中云计算的现状、颈瓶与对策研究》。
20米箱梁负弯矩
20米箱梁负弯矩张拉计算书20米箱梁负弯矩张拉计算书一、工程概况1、概况(1) 低松驰高强度预应力钢绞线应符合GB/T5224-2003的规定。
单根钢绞线直径φ，钢绞线面积A=139mm2，钢绞线标准抗拉强度f PK=1860Mpa，弹性模量E P=×105Mpa。
钢绞线为天津冶金集团中兴盛达钢业有限公司生产，计算伸长值时取E P=×105 Mpa。
（2））张拉锚具采用开封市齐力预应力有限公司生产的BM15-5、BM15-4锚具。
（3）张拉机具采用开封市大方预应力有限公司生产的YDC270型千斤顶2台，所用设备均已进行标定，每台千斤顶对应压力表编号分别为：（4）压浆机具采用开封大方预应力有限责任公司生产的HB-3型灰浆泵（工作压力：Mpa）。
3、主要技术参数（1）箱梁湿接头采用C50砼浇筑，砼强度达到设计强度的85%后，且混凝土龄期不小于7天时，方可进行负弯矩张拉。
（2）钢绞线张拉锚下控制应力为即δK==1860×=1395 Mpa。
（3）预应力管道成型采用铁波纹管，孔道每米局部偏差对摩擦的影响系数K=，预应力筋与孔道壁之间的摩擦系数μ=，（参数为设计中给出）。
（4）张拉采用应力值和伸长值双控，以钢绞线伸长量进行校核。
钢绞线实际伸长值与理论伸长值的偏差控制在±6%以内。
（5）钢绞线下料时，两端均考虑15cm的工作长度。
（6）压浆前将锚具用水泥膏密封，水泥凝固后方可进行压浆作业。
二、箱梁负弯矩张拉计算钢绞线采用两端张拉，且应在横桥向对称均匀张拉。
张拉顺序为台T3；T1、T2号钢束，张拉过程中控制10%、20%、100%的应力。
由于钢绞线为低松驰高强度钢绞线，故不进行超张拉。
锚下控制应为δK ==1860×=1302 MpaT3钢绞线工作长度13m ，T1,T2工作长度6m 。
伸长量计算： P=180978（N ） 理论伸长值： △ L3=Pp E A L p ⋅⨯=51095.113913180978⨯⨯⨯==87mm△L1=△L2=Pp E A L p ⋅⨯=51095.11396180978⨯⨯⨯==40mm 四、负弯矩张拉力与压力表读数。
20米箱梁负弯矩张拉施工方案
目录一、工程概况及设计要求 (1)二、预应力施工方法 (1)三、孔道压浆 (3)四、质量、安全保证体系 (14)五、环境保护、水土保持措施 (16)六、常见事故处理 (20)七、质量安全措施 (23)中铁二十四局集团南昌铁路工程有限公司东昌高速A4标项目经理部20米箱梁负弯矩张拉施工方案一、工程概况及设计要求1、预应力钢束材料采用低松弛钢绞线，设计公称直径15.2mm,按设计钢丝标准强度Ryb=1860N/mm2,弹性模量Es=1.95×105Mpa。
2、锚具体系：采用BM15-5、15-4，圆锚体系。
3、张拉混凝土强度：按设计要求,需待墩顶现浇混凝土达到85%的设计强度方可张拉。
4、成孔：孔道采用预埋金属波纹管成孔。
二、预应力施工方法1、张拉工艺：采用YCW25E单顶顶进行张拉。
2、张拉顺序：按设计图预应力束布置情况：T3→T1→T2。
3、张拉程序：按设计给定张拉控制应力σk=0.75Ryb=0.75×1860=1395MPa，单根张拉控制力为1395×140×1=195.3KN。
按《公路桥涵施工技术规范》（STS041-2000），具体如下：①0→0.10σk （量伸长量初读数△l1）→1.0σk持荷2分钟（量伸长量终读数△l2）→校核伸长值（满足）→锚固。
②0→0.10σk（量△l1）→0.20σk（量△l2）→1.0σk持荷2分钟（量△l3）→校核伸长值（满足）→锚固。
4、张拉伸长值校核：按《桥涵施工规范》张拉采取“双控制”，即实行应力控制的同时，进行伸长值校核，将张拉实际伸长值与理论伸长值差控制在±6%之内。
（1）理论伸长值校核：由预埋波纹管成孔按《公路桥涵施工技术规范》（STS041-2000）取：K=0.0015 μ=0.20 钢绞线弹性模量Es=1.95×105MPa，分段计算叠加，具体如下表：[（1-e-（KLi+μθi））（KLi+μθi）] △L=∑△Li=2 ∑PLiAyEs注：①Ay=140mm2②如伸长值误差较大时，应计入混凝土弹性压缩1—2mm。
20米小箱梁张拉计算书
千斤顶张拉力与对应油表读数计算一、锚下控制应力：σK=0.75fpa=1395Mpa二、预应力筋的截面面积Ap=140mm2三、单根钢绞线张拉的张拉力F=σk*Ap=1395Mpa*140mm2=195300N四、25m箱梁钢绞线的张拉控制力：3根钢绞线束：F1=3*σK*AP=3*195.3KN=585.9KN4根钢绞线束：F2=4*σK*AP=4*195.3KN=781.2KN5根钢绞线束：F3=5*σK*AP=5*195.3KN=976.5KN五、1#千斤顶张拉、9953号油表时：千斤顶回归方程：P=0.0478F(KN)+0.66式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下六、#千斤顶张拉、5247号油表时：千斤顶回归方程：P=0.0484F(KN)-0.25式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下七、2#千斤顶张拉、7297号油表时：千斤顶回归方程：P=0.0482F(KN)+0.22式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下八、2#千斤顶张拉、7424号油表时：千斤顶回归方程：P=0.0502F(KN)+0.21式中：P——油压表读数（Mpa） F——千斤顶拉力（KN）油压表读数计算如下伸长量验算一、锚下控制应力：σK=0.75fpa=1395Mpa二、预应力筋的截面面积Ap=140mm2三、单根钢绞线张拉的张拉力P=σk*Ap=1395Mpa*140mm2=195300N四、预应力平均张拉力计算公式及参数：Pp=P*（1-e-（kx+μθ）/（kx+μθ）式中：Pp——预应力筋的平均张拉力（N）P ——预应力筋张拉端的张拉力（N）X——从张拉端至计算截面的孔道长度（m）θ——从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad） K——孔道每米局部偏差对摩擦的影响系数，取0.0015μ——预应力筋与孔道壁的摩擦系数，取0.25五、预应力筋的理论伸长量计算公式及参数：△L=Pp*L/Ap*Ep式中：Pp——预应力筋平均张拉力（N）L——预应力筋的长度（mm）Ap——预应力筋的截面面积（mm2），取140mm2Ep——预应力筋的弹性模量（N/mm2），取1.95×105Pa六、伸长量计算：（1）20m中跨一片预制箱梁1、N1束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m ；X斜直=6.384m；X曲=2.88m ; X直=0.437m；θ=5.5*π/180=0.09599rad伸长量计算如下：设计伸长量为139mm2、N2束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m； X斜直=4.923m；X曲=2.88m；X直=1.915m；θ=5.5*π/180=0.09599rad伸长量计算如下：设计伸长量为138mm3、N3束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=1.066m；X曲=0.733m；X直=7.783m；θ=1.4*π/180=0.024435rad伸长量计算如下：设计伸长量137mm（2）20m边跨一片预制箱梁1、N1束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=4.772m；X曲=2.88m；X直=2.097m；θ=5.5*π/180=0.09599rad伸长量计算如下：设计伸长量139mm2、N2束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=4.556m；X曲=3.49m；X直=4.267m;θ=5*π/180=0.0873rad伸长量计算如下：设计伸长量为173mm3、N3束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=2.961m；X曲=3.49m；X直=5.867mθ=5*π/180=0.0873rad伸长量计算如下：设计伸长量为173mm4、N4束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至跨径中心线：X工作长=0.46m；X斜直=1.017m；X曲=0.733m； X直=10.501mθ=1.4*π/180=0.0244rad伸长量计算如下：设计伸长量为173mm（3）25m箱梁顶板束钢绞线1、T1束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至桥墩中心线：X工作长=0.46m；X直=3.5m；伸长量△L工作长=P*L/（Ap*Ep）=195300*0.46/（140*1.95*105）=3.29mm伸长量△L直=P*L/（Ap*Ep）=195300*3.5/（140*1.95*105）=25.03mm△L=（△L工作长+△L直）*2=（3.29+25.03）*2=56.64mm设计伸长量为50mm2、T2束一端的伸长量：单根钢绞线张拉的张拉力p=0.75×1860×140=195300N从张拉端开始分段计算至桥墩中心线：X工作长=0.46m ；X直=7m；伸长量△L工作长=P*L/（Ap*Ep）=195300*0.46/（140*1.95*105）=3.29mm伸长量△L直=P*L/（Ap*Ep）=195300*7/（140*1.95*105）=50.07mm△L=（△L工作长+△L直）*2=（3.29+50.07）*2=106.72mm设计伸长量为106.72mm亲爱的各位老师，您们好！我叫xxx,我的毕业论文题目是《数字图书馆资源共享中云计算的现状、颈瓶与对策研究》。
20箱梁预应力张拉报告
南水渠中桥20m预应力磅箱梁预应力钢绞线张拉理论伸长量复核一、张拉力的计算(依据图纸资料)控制应力5k=1395QMpa,初张拉应力0.15k =139.5Mpa,单根270 级(1860Mpa ) 0s15.24mm 钢绞线面积A=140mm2,张拉力：Nk=N-A-5k1、正弯矩区：中跨N1与边跨Nl、N2、N3、N4张拉钢绞线为一束4根组成;中跨N2、N3张拉钢绞线均为一束3根组成。
2、中跨N1与边跨Nl、N2、N3张拉力：控制张拉应力a =N-A-5k=4-140-1395=781200N=781.2KN初张拉应力0.15k=0.l♦78L2=78.12 KN中跨N2. N3张拉力:控制张拉应力bk =N-A-5k=3-140-1395 = 585900N = 585.9KN 初张拉应力0.15k=0.1・585.9 = 58.59KN2、负弯矩区：T1张拉钢绞线为一束5根组成;T2、T3张拉钢绞线为一束4根组成。
T1张拉力:控制张拉应力a =N-A-5k=5-140-1395=976500N=976.5KN初张拉应力0.16k=0.1-976.5=97.65KNT2、T3张肋:控制张拉应力6k =N-A-5k=4-140-1395=781200N=781.2KN初张拉应力0.1Sk=0.1-781.2=78.12KN设计张拉力汇总1、平均张拉力计算依据规公式Pp=(Px ( l・e(kx+W)) )/( kx+pe )查《规范》附表G・8得K=O.OO15 , p=0.25A、边跨：N1#:取x= 9.814 m 。
=5, 30 =O.O95993rad p=781200Pp = ( 781200x( l・e-(°0°i5x9.8i4+0.25x0.95993)))/( 0.0015x9.814+0.25x0.095993 ) =766277NN2#:取x= 9.819m 。
20m预制箱梁墩顶负弯矩张拉伸长量计算书
20m预制箱梁顶板负弯矩钢绞线伸长量计算书一、张拉值计算（20m箱梁负弯矩计算）（一）预应力张拉值计算1、张拉吨位计算：预应力钢绞线公称强度为1860Mpa。
则每根钢绞线的张拉控制应力：δk=1860×0.75=1395Mpa，其中：0.75为张拉控制系数每根钢铰线张拉力：F=1395×140=195.3KN其中：140为每根钢绞线截面积（mm2）2、张拉程序顶板负弯矩预应力束采用单根两端同时对称张拉，张拉程序为： 0 10%δk 20%δk δk 持荷2分钟δk（锚固）钢束张拉顺序为T3、T1、T2，两端对称张拉.压力表值计算我部预应力钢束张拉用千斤顶和油压表已检测（资料见附件）：（1）1＃千斤顶配10.3.285＃油压表，回归方程F=4.540342P+0.9692383（2）2＃千斤顶配10.3.161＃油压表，回归方程F=25.03695P+9.127962式中F为力值，以KN计；P为压力表示值，以Mpa计。
T1、T2、T3预应力钢束张拉时压力表示值计算单根张拉压力表示值计算表（三）预应力钢绞线伸长量计算方法已知：钢绞线横截面积Ay=140mm2，弹性模量为 Ey=1.99×105Mpa（模量为品质证书检验报告平均数据）预应力钢绞线张拉理论伸长量计算公式：△L=PL/AyEy△L: 预应力钢绞线张拉理论伸长量(mm)L: 预应力钢绞线的长度(mm)Ay：预应力钢绞线的截面积(mm2)，140 mm2Ey：预应力钢绞线的弹性模量（N/ mm2，即Mpa）, 1.99×105Mpa P: 预应力钢绞线的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋，按如下公式计算：P=P[1-e-(kx+uθ)]/ (kx+μθ)P: 预应力钢绞线张拉端的拉力（ N）X：从张拉端至计算截面的孔道长度（ m）θ：从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）K：孔道每米局部偏差对摩擦的影响系数μ：预应力钢绞线与孔道壁的摩擦系数系数K及μ值表四、T1、T2、T3钢束理论伸长量计算1、T3钢束从0~100%δk阶段理论伸长量：T3钢束为直线预应力筋，长度为13m，两端张拉取x=6.5m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海盐武原至海宁袁花工程（落许线至袁花公路海盐段）
20米箱梁负弯矩张拉计算表
编制人：审核人：批准人：
浙江大洋建设集团有限公司
海盐武原至海宁袁花工程（落许线至袁花公路海盐段）
第01合同段项目经理部
2018年10月7日
海盐武原至海宁袁花公路工程（落许线至袁花公路海盐段）
20米箱梁负弯矩张拉计算表
一、编制依据
1、公路工程质量评定标准（JTC F80/1 2004）
2、公路桥涵施工技术规范（JTG\TF 50-2011）
3、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2012）
4、公路工程施工安全技术规范（JTG-F90-2015）
5、依据海盐武原至海宁袁花公路工程（落许线至袁花公路海盐段）项目施工设计图和建设工程合同文件
二、工程概况
1、项目简况
本项目海盐武原至海宁袁花公路工程（落许线至袁花公路海盐段）第1标段，施工实施起点桩号 K4+800，终点为K9+200，采用双向四车道标准，设计速度为80公里/小时，路基宽24.5米,其中行车道宽2*2*3.75米,硬路肩2*2.5米,土路肩宽2*0.75米，中间宽3.0米。
桥梁设计荷载为公路-Ⅰ级。
本项目按《公路工程技术标准》（JTG B01-2003）中一级公路技术标准设计。
何家桥上部结构采用6×20米预应力混凝土小箱梁+35米简支T梁+9×20米预应力混凝土小箱梁，；大长桥上部结构采用3×10米空心板梁；宋塘桥上部结构采用7×20米简支小箱梁+45米简支T梁+7*20米简支小箱梁；秦溪河桥采用10米空心板+30米预应力小箱梁+10米空心板梁，下部结构采用柱式墩、柱式台，钻孔灌注桩基础。
合同工期：600日历天，合同造价：9844.2189万元。
2、适用范围
20米预应力箱梁：何家桥120+宋塘桥112=232片；
三、施工准备
（一）人员组织配备
根据本工程的结构形式和数量，我们选择了具有相应结构形式有张拉经验，
责任心强的技术人员和工程技术人员。
组成张拉班组，并在张拉开始前进行技术交底，确保安全、优质完成此项工程。
（二）物质准备
物质准备工作分材料准备和设备准备，张拉前必须充分做好各项工作，以确保张拉工作的连续性。
①材料准备：张拉前已准备好张拉用的钢绞线、锚具、夹片，且已完成各项指标的检测，检测结果均合格，并准备好各型号的工具锚和配套的工具夹片等。
②设备准备：张拉前已准备张拉设备2 套，QYC-270 千斤顶 2 台，各千斤顶及压力表进行检测标定，智能压浆设备 1 套。
四、工序及流程
（一）预留孔道（即波纹管的安装），在骨架钢筋绑扎成形后进行波纹管安装，固定波纹管按设计图纸进行定位，用井型钢筋卡固定牢固，防止砼浇筑时波纹管移位，砼浇筑前检查波纹管的位置及完好，看是否受损，及防止水泥浆流水孔道。
（二）钢绞线的制备及安装，钢绞线按设计要求采用φ15.2mmm 钢绞线，钢绞线下料时采用砂轮切割机，然后采用人工穿束，穿束结束后，检查整个钢束是否在波纹管里自由滑动。
（三）立模、浇筑砼
（四）张拉按设计要求构件强度达到95%以上，可进行张拉，张拉前需将千斤顶和压力表进行标定，以确定张拉力和压力表示值的曲线关系。
（五）张拉顺序
T3-T1-T2对称张拉）张拉次序为：σ-初应力-10%σcon--20%σcon-100%σcon（持荷5min 锚固）
五、理论伸长值计算
1、T1、T2钢束从0-100%σK阶段理论伸长量：
T1、T2钢束为直线预应力筋，长度6m，两端张拉取X=3m。
△L1=PpL/ApEp=(195.3*10³*3）/（140*196*10³）=0.0213m=21.35mm
则L（T1、T2）=△L1*2=42.7mm
2、T3钢束从0-100%σK阶段理论伸长量：
T3钢束为直线预应力筋，长度13m，两端张拉取X=6.5m。
△L1= PpL/ApEp =(195.3*10³*6.5）/（140*196*10³）=0.04626m=46.26mm 则L（T3）=△L1*2=92.5mm
六、各张拉阶段压力表值计算
我部预应力钢束张拉用千斤顶和油表已检测（资料见附件），预应力钢绞线公称强度为1860MPa，则每根钢绞线的张拉控制应力：σK=1860*0.75=1395MPa，其中0.75为张拉控制系数，每根钢绞线截面面积为140mm²，即每根钢绞线张拉力：F=1395*140=195.3KN。
1、1#千斤顶181116，配压力表AK0903508，回归方程P=0.2244F+0.7869
2、2#千斤顶181115，配压力表AK0903585，回归方程P=0.2246F+1.8869
七、预应力筋的张拉方法
施加预应力前，除应完成前述准备工作外，尚需完成或检验以下几项工作，满足要求后方可进入下道工序。
1、施工现场均有批准的张拉施工方案；
2、张拉施工人员是否已进行过技术交底和岗前培训；
3、构件混凝土强度已达到设计强度的95%；
4、夹片与锚环、千斤顶与压力表，千斤顶与锚具是否配套，油泵是否有足够的液压油；
5、现场操作人员是否佩戴安全帽，张拉两端是否放置隔离栅；
6、锚环、夹片和张拉设备的安装
①、安装锚环、装上夹片并用套筒轻轻敲紧，打平，锚环必须准确安装在锚垫板槽内，保证锚环对中。
②、连接油泵和千斤顶油管。
③、套入限位板，装上千斤顶，然后安装工具锚环和工具夹片，并敲紧打平。
7、施加预应力。
①、现场指挥人员站在千斤顶一侧，指挥两端同步启动油泵张拉。
其张拉顺序为：σ-初应力-20%σcon-100%σcon（持荷5min 锚固）。
②、而后分级张拉，每级张拉同步开始，按分级阶段量测伸长量。
③、实测伸长量的计算，其计算公式如下：
△L=△L1+△L2
式中△L1-初始张拉力至张拉控制力的实测伸长量
△L2-初始张拉力到20%张拉力的伸长量
实测伸长量与计算伸长量进行比较，如两值之差在±6%以内，则可正常张拉，否则应停止张拉，查明原因后继续张拉。
④、张拉完毕，经监理工程师认可合格后，用砂轮切割机切割多余，以预应力筋其外露长度宜不小于3cm，严禁用电弧焊切割。
八、孔道压浆
1、预应力筋张拉后，孔道应尽早压浆完毕；
2、孔道压浆按设计要求进行，所用材料应符合设计要求；
3、压浆前须对孔道进行清洁处理，压浆采用活赛式压浆泵，直至另一端饱满出浆并与规定稠度相同为止，为保证管道中充满灰浆，关闭出浆口后应保持不小于0.5Mpa 的一个稳定期，时间不小于 2 分钟，本工程张拉压浆均在冬季施工，气温较低，宜选择在中午气温较高时进行，并注意防冻，压浆完毕需对周围冲洗干净并凿毛；
九、安全措施
1、施工前对所有工作人员进行必要的岗前培训，使之掌握操作所需的知识和技能；
2、量测预应力筋的伸长量时，应停止开动千斤顶，张拉时千斤顶对面严禁
站人或通过；
3、在高压油管的接头处应加防护套，以防喷油伤人；
4、施加预应力的机具设备及仪表应定期维护及标定。
