第二节 电流和电路(导学案)

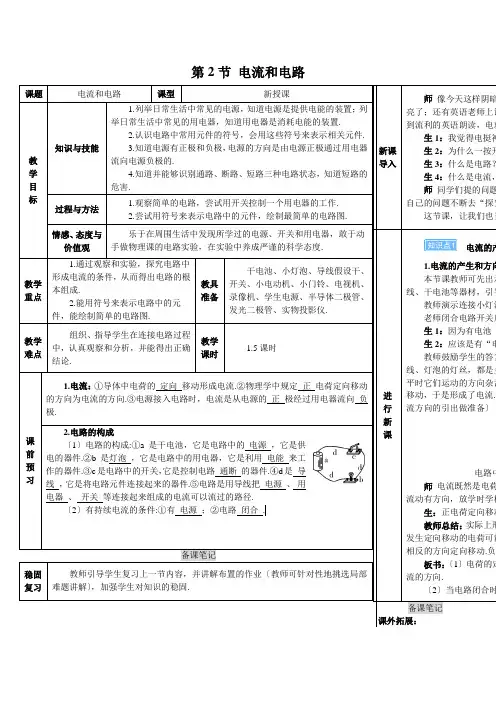

第二节 电流和电路（导学案）
班级： 姓名：
学习目标：
1. 认识电流是怎样形成的？ 知道电流的方向是如何规定的？
2. 知道电路有哪些部分组成和各部分作用是什么？ 电流形成的条件是什么？
3. 会画简单的电路图
4. 认识通路、断路、短路 学习重点：电流、电路及电路的判断 学习难点：电流的形成和电路的作图
自主学习
●电流：
将给出小灯泡、电铃、小电动机、电源、开关导线，分先后三次连接电路，使小灯泡亮、电铃响、小电动机转，看谁最快最好！
刚才的灯泡会亮、电机会转，是因为有电流流过它们。

电流是怎样形成的呢？
电流的形成： 。

形成电流的电荷可能是___________________
电流方向的规定： 。

当电路闭合时在电源外部，电流的方向是_______________________。

●电路：
电路的构成：
电路中元件的作用：
形成持续电流的条件：（1）、 （2）、 电路图：
画出常见的电路元件符号：
电池和电池组 _______、________ ；电灯______；电流表_______；开关_______ ； 滑动变阻器_____________；电压表________；电阻_______；电动机 ________；相连的导线_______________；
●电路的三种状态：①___________②___________③____________。

在连接电路时，常听到有通路（也叫开路）、断路、短路三种说法，这三种情况各不相同。

通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。

断路是指电路被切断，电路中没有电流通过的状态。

除了正常地切断电源，使电路断开外，一般在下列情况下也会出现断路。

①用电路连接处接触不良；②用电器内部断线；③电路中电流过大，烧坏保险丝而断路。

短路是指电流不经用电器而直接构成回路。

短路可分为整个
电路短路和部分电路短路。

整个电路短路是指电源两端短接（图2
－4），这时整个电路电阻很小，电流很大，电路强烈发热，会损
坏电源甚至引起火灾。

电源短路后，通过用电器的电流几乎为零，
用电器也不能工作。

部分电路短路是指电路中某一部分电路首尾短接（图2－5
）。

所以，短路是电
路连接时应特别注意避免的一种不正常情况。

课堂过关训练：班级：姓名：
1、形成电流。

（金属导体中发生定向移动的是自由电子）
2、方向规定为电流方向。

（金属导体中电流方向跟自由电子（负电荷）定向移动的方向）
3、电路闭合时，在电源外部，电流方向是从电源极经过用电器流向极。

4、电路构成及作用：
（1），作用：，如：、。

（2），作用：，如：
（3），作用：。

（4），作用：。

5、二极管具有导电性（发光二极管还可发光）。

6、形成持续电流的条件：
●物理阅读
新型电池
随着电子工业和其他生产技术的发展，各种用电器进入千家万户，电池的应用也越来越广泛。

常用电池有以下几种：
一、原电池
是一次性电池，一般不能反复充电使用。

使用较多的有锌锰干电池、碱性干电池等。

1.锌锰干电池。

有圆筒形和扁形两种，圆筒形锌锰干电池以金属锌制成的外壳作为负极。

电池芯是正极，它是由二氧化锰、石墨和固体氯化铵等混合而成的。

有的电池中采用氯化锌纸板结构代替了糊式结构，以提高电池的性能。

2.碱性干电池。

从外形上分，有圆筒形和钮扣式两大类。

以二氧化锰和石墨作正极，锌粉和粘结剂制成负极材料。

碱性锌锰电池由于电解液为氢氧化钾，导电能力强，容量比一般干电池大，可达同号普通干电池的三倍。

多用于照相机闪光灯、电动剃须刀、电动玩具等，也可以用在电子表、电子计算器上。

3.氧化银电池。

随着用电器的小型化，钮扣式电池迅速发展起来，以氧化银电池为例，它的正极以氧化银为主要材料；负极以锌粉为主要材料；电解液由氢氧化钾（钠）与蒸馏水配成。

适用于电子打火机、电子计算器。

二、蓄电池
是可以充电重复使用的电池。

可以将化学能转变为电能，又可以将电能转变为化学能，又称二次电池。

镉镍电池是较理想的可充电式电池。

它在正常使用条件下，充放电次数可达数百次，甚至上千次，是典型的二次电池。

镉镍电池有密封型和非密封型两大类。

密封型的又分为圆柱型和钮扣型两种，密封圆柱型镉镍电池的结构与普通锌锰圆筒干电池相似。

它的正极材料为镍的氧化物，负极材料为镉，电解质为氢氧化钾。

铅蓄电池在生活、生产中有广泛的应用。

它具有容量大、电动势高（2.04 V）的特点，而且材料不贵重，反复使用的次数较多。

三、其他电池
1.锂电池
是一种新型的化学电源。

正极采用卤化物、氧化物或碳化物，负极材料采用金属锂。

由于锂与水会发生化学反应，所以电解质用非水溶剂加无机盐构成的溶液。

如图所示为锂电池的基本结构。

随着电子产品的小型化，要求电池小、薄，但能量密度较高，锂电池能适应这种要求，有的锂电池厚度仅为0.5 mm，非常适用于集成电路。

2.光电池
是一种将光能变成电能的装置。

硅光电池就是一种典型的光电池。

在硅单晶的小片上掺进一薄层硼，以得到P—N结，当日光照射到薄层面的电极上时，半导体P—N结的两侧就形成电势差。

光电池性能稳定，使用寿命长。

在人造卫星、宇宙飞船上常以光电池为电源，充电方便。

除硅以外，砷化镓等也是光电池的良好材料。
