JYZR系列计量泵特点及型号意义

JYZR 系列计量泵特点及型号意义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、JYZR 系列液压隔膜式计量泵产品详细介绍：流量范围: 0-700L/H压力范围: 0-22MPA功率: 1.1KW, 1.5KW, 220V / 380V /400V,50Hz / 60Hz驱动系统: 两相、三相标准电机或防爆电机流量控制: 手动控制或(接收 4-20mA 信号)防护等级: IP55,IP54二、JYZR 系列液压隔膜式计量泵特点：1.无泄漏，维修方便，低噪音，使用方便。

2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。

3.配冲程调节器可以实现远程自动控制。

4. 隔膜为多层复合结构压制而成，氟塑料化工泵第一层超韧性Teflon 耐酸薄膜，第二层EPDM 弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM 弹性橡胶完全包履，可有效提出升隔膜使用寿命。

三、JYZR 系列液压隔膜式计量泵材料：泵头: SUS304, SUS316, 304+PTFE, 316+PTFE隔膜: PTFE单向阀: SUS304, SUS316阀球: ZrO2, SUS304, SUS316, 陶瓷四、JYZR 系列液压隔膜式计量泵工作条件：环境温度: -30℃ ---90℃。

计量泵的分类

计量泵的分类
按机型大小分类(柱塞推力kN)
GB/T7782-1996计量泵标准规定：
0.4机座（JW）微机座
1.6机座（JX）小机座
5机座（JZ）中机座
12.5机座（JD）大机座
25机座（JT）特大机座
50机座（JC）超大机座
还有些公司用J1；J2；J3；J4；பைடு நூலகம்5；J6表示机型。
特殊规格的计量泵目前国家无规定，由企业自己确定。
按液力端形式分类
柱塞型
液压隔膜型（一般柱塞型和液压隔膜型共用同样的动力端）
机械隔膜型
还可派生出保温型（热油蒸气电）；高粘度型等特殊类型。
按动力端驱动形式分类
电机驱动（国外一般称马达驱动）
电磁驱动
气驱动
按流量调节（行程调节）形式分类
无调节
手动
电控（伺服系统，输入4-20mA控制信号，改变柱塞行程长度。）
气控（目前用得很少）
调频（变频电机+变频器）

JX系列计量泵使用说明书

JX系列计量泵使用说明书1一概述浙江爱力浦泵业有限公司主要从事柱塞计量泵、机械隔膜计量泵、液压隔膜计量泵及其它特种泵的研究、开发、生产和销售。

本公司生产的计量泵，其技术参数、检验规则等均严格执行国家标准GB7782-1996《计量泵》的各项规定。

计量泵按液力端分为柱塞式和隔膜式两大类。

按机座有J-X、JYMX、J-X2、JYMX2、J-Z2、JYMZ2、J-Z、JYMZ、J-D、JYMD、J-T、JYMT、JWM、JXM、JZM、JDM十六个系列。

一般以单联参数供用户选用，也可根据需要实现同机座同规格的多联组合和不同机座不同规格的组合，特别适用于工艺流程中多组份介质的比例输送。

计量泵的流量调节有两种：一是采用改变泵的柱塞行程长度（最佳相对行程长度为30-100%），调节能够在停机或运行时进行。

因其计量精度在±1%以内，故又具有计量仪之功能（对于手动调节，以调量表、千分尺来指示泵的相对行程长度值；对于自控、遥控、及计算机流程控制等调节方式，另见各调节方式使用说明书）。

二是采用变频器改变输入的电源频率调节泵速，以便于实现流量调节的遥控和计算机管理。

本公司生产的计量泵适于输送温度为-30～100℃，粘度为0.3～800mm2/s的不含固体颗粒的液体。

计量泵具有绝无泄漏的优点，故适于输送易燃、易爆、易挥发、强腐蚀、放射性、剧毒、悬浮液以及昂贵液体。

特别是带有报警装置的隔膜计量泵，能在隔膜破裂后2秒内即发出报警，保证了操作人员及流程的安全（详见《隔膜破裂报警装置使用说明书》）。

本公司一贯坚持以质量求生存的服务原则。

经过多年的努力，产品已广泛应用于石油、化工、电力、原子能、医药、食品、环境保护、纺织和矿山等行业，并取得良好的市场效应。

同时欢迎提出宝贵意见，使我们的产品和服务做得更好！本说明书仅对J-X、JYMX、J-X2、JYMX2、J-XM等五种小机座系列产品进行描述。

二结构原理计量泵的整机一般由电动机、传动端、液力端三部分组成。

阳光泵业JYDR往复式柱塞计量泵产品说明书

-6-
泵业
50、75 和100）多次测量流量，在线状图纸上绘出这些数值，并在各点之间连出一条最近似的直线。在相同条件下，这条线可预测出获得所需流量的行程设置。推荐所有用户在安装系统后测量泵的流量，以确保最精确可靠的运行。
7. 维护
在进行拆卸泵头或阀（液端）的维护前，请确保管道系统已卸压，在泵送危险介质时，请通过适当的清洁和化学中和来保障人身和环境安全。
零件图...................................................................................................... - 14 -
阳
光
泵业
1.
简介
JDR 为往复式柱塞计量泵 ,通过泵进出口压差来实现液体传输，可用于输送特定液体，
5.4 出口压力要求
阳
图3
-4-
光
泵业
所有的计量泵均设计用于在额定出口压力下连续运转。如果系统入口压力大于出口压力（此种情况有时也被称为“自流”），泵将会产生额外流量（虹吸）。这种情况会导致精确度降低和计量过流失控。为避免这种过流情况，出口压力至少要超过入口压力 0.35 Bar 。必要时该压力可通过在入口管路上安装一个背压阀来实现。另外还要避免出现实际出口压力超过泵额定值，应设置安全阀来保证，否则会造成泵部件的损坏。下图程供参考，用户可根据自己要求设计。
1. 逆时针方向旋转将锁定旋扭松开，如果在未松开锁定的情况下进行调节，有可能损坏机械装置。 2. 调节手轮至所需的输出。例如，如果要将泵行程长度设置为 55% （从工厂默认设置 0%开始）顺时针方向摇转手轮至行程柱上的指针上指向 55%。即相对流量的 55%。

J系列计量泵使用说明书

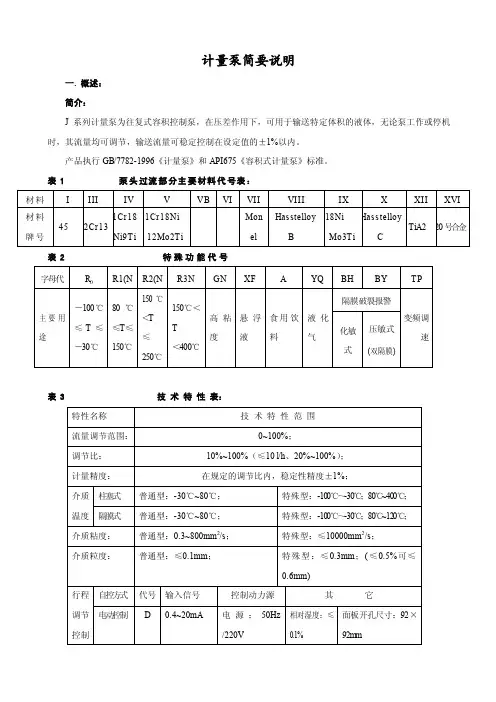

计量泵简要说明一. 概述：简介：J系列计量泵为往复式容积控制泵，在压差作用下，可用于输送特定体积的液体，无论泵工作或停机时，其流量均可调节，输送流量可稳定控制在设定值的±1%以内。

产品执行GB/7782-1996《计量泵》和API675《容积式计量泵》标准。

表1 泵头过流部分主要材料代号表：表2 特殊功能代号表3 技术特性表：3. 泵的结构及工作原理：J系列计量泵由动力端和液力端两部份组成。

动力端通过曲柄连杆机构促使柱塞作往复运动，通过N 形轴调节机构来改变行程流量大小；液力端通过吸入、排出阀组起到输送液体的作用。

1). 动力端结构:动力端传动机构由电动机、电机托架、传动箱(内含蜗轮付、N形轴曲柄连杆机构、行程调节机构) 、泵头托架等组成（见图1）。

N形轴曲柄连杆机构传动平稳、可靠、结构紧凑、精度高、承载能力强,而且是闭式全封闭结构,在室内、外的条件下均能正常工作。

蜗杆轴上装有螺旋油轮,其排出的润滑油流入上套筒,润滑N形轴、调节螺母、端面轴承和偏心块等。

2). N形轴工作原理：柱塞的往复运动是由电机带动蜗杆旋转，通过蜗杆、下套筒，将动力传动给N形轴，N形轴与偏心块所形成的偏心，带动曲柄连杆机构和十字头运动。

当N形轴在下限位置时行程为0%，当N形轴在上限时行程为100%(见图2)。

N形轴与偏心块的中心轴线与斜轴线呈同一夹角，其偏心值为S/4（全行程S的1/4），当N型轴与偏心块的中心轴线重合时（此时N轴处于下限位置），其偏心量为0；当N型轴被提升处于上限位置时，N 型轴与偏心块的偏心量处于最大值（S/2），其行程长度为2倍偏心值，即全行程S。

随着N形轴位置从下限向上限位置提升（调节），柱塞行程将从0~100%呈线性变化。

3). 行程调节机构及调量表的使用:泵的行程调节机构用于调节N形轴的上下移动,位于传动箱的上部。

当调节转盘顺时针旋转时,小螺旋齿轮带动大螺旋齿轮、调节螺杆转动,拖动调节螺母和N形轴上下移动，改变了偏心距，从而达到流量调节的目的。

计量泵的知识介绍

计量泵结构1/ 6计量泵的知识介绍目录计量泵概述 (1)计量泵分类 (1)计量泵结构 (1)计量泵工作原理 (2)计量泵流量调节 (2)计量泵发展史 (2)计量泵安装事项 (2)计量泵常见故障 (2)计量泵选型 (4)计量泵特点 (4)计量泵适用范围 (5)计量泵适用行业 (5)计量泵概述计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

计量泵也称定量泵或比例泵，计量泵属于往复式容积泵，用于精确计量的，通常要求计量泵的稳定性精度不超过±1%。

随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得突出。

计量泵分类⒈根据过流部分：⑴柱塞、活塞式⑵机械隔膜式⑶液压隔膜式⒉根据驱动方式：⑴电机驱动⑵电磁驱动3、根据泵特点：⑴特大机座⑵大机座⑶中机座⑷小机座⑸微机座计量泵结构计量泵由电机、传动箱、缸体等三部份组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从而改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填计量泵常见故障2/ 6料密封件组成。

计量泵工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。

当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。

在泵的往复顺还工作形成连续有压力、定量的排放液体。

计量泵流量调节泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。

调节手轮的刻度决定柱塞行程，精确率为95%。

计量泵发展史1936年，发明世界上第一台马达驱动计量泵；1939年，LarryWilson发明了Wilson化学品进料设备－－世界上第一台液压驱动隔膜计量泵；1963年，发明世界上第一台电磁驱动计量泵-LMI；1965年，发明世界上第一台气动计量泵-WILLIAMS.[4]计量泵安装事项1．出口高于进口，避免虹吸现象2．泵头与注射阀要求竖直安装3．所附管件用手旋紧即可，请勿使用工具；螺纹处不使用生料带4．电源电压稳定，并且接地5．安装环境整洁宽敞，通风良好计量泵常见故障1）计量泵吸液不正常。

加药计量泵型号参数

加药计量泵型号参数-台风泵业
一：加药计量泵产品概述
加药计量泵采用齿能减速，使用寿命长，维修成本低生产成本低。

此是往复型膜片式计量加药泵，体积小，节省安装空间。

每台配有底阀逆止阀，密封性更好。

可用于废气塔，加药系统、加药槽。

二：加药计量泵工作原理
加药计量泵电机经联轴器带动蜗杆并通过蜗轮减速使主铀和偏心轮作回转运动，由偏心轮带动挺杆在导简内作往复运动。

连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关
闭，排出阀打开，液体在膜片的推动下排出在通过调节计定的行程的往复顺还工作形成续有压力、定量的排放液体
三：加药计量泵型号说明
四：加药计量泵型号参数表
五：加药计量泵性能特点
1. 操作安全，机械驱动隔膜。

2. 密封性好，无泄漏，装配维修简单安全。

3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。

4.流量调节能够调节冲程长度或电机频率。

5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM 弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。

六：加药计量泵使用案例。

计量泵

该泵按机座分类，微机座 J-W(M)、小机座 2-JX（M）、 JX(M)中机座 J-Z(M)、大机座 JD(M)、2JD(M)、特大机座 J-T(M)、2JT(M)五大类；按泵头分类：柱塞型、隔膜型；按调量机构分类：刻度式、手调式、电控式；按传动形式分类：N 轴式和凸轮式；按液体过流部分材料分类：普通材料（1Cr18Ni9Ti,聚四氟乙稀），特殊材料（陶瓷、微晶玻璃、红宝石、钛、聚三氟乙稀）；按电机形式分类：普通型、防雾防爆型。
天长市天福机械配套厂
图 14、放气阀 c、自动补油阀：
结构如图 15 所示，泵在运转过程中，柱塞动密封处的泄漏是不可避免的，因而液压室内的油量会逐渐减少，所以要及时地补充漏损的油，以保证泵的正常工作。当液压室内的油达到一定的泄漏量时，由于真空度的作用钢球 4 和阀座之间的密封被打开，油杯内的油自动地补入液压室内。
结构紧凑，互换性强，及安装拆卸等优点。进出口单向后阀在工作过程中钢珠 8（5）和阀座 7（4）之间密封性能的好坏，是影响泵的操作性能优劣的一个重要因素。如发现泵的流量不正常，首先应检查进出口单向阀钢球阀座的锈蚀和损坏，以及输送介质的不清洁等，都会引起泵的密封不良。应采取相应措施解决。提高钢球和阀座之间密封性的办法是相互对研或钢球放在阀座上轻轻敲击。
（3）液压室（隔膜型）：液压室由柱塞、密封组、隔膜及限制板等组成的一个封闭腔。在液压室内灌注液体介
质（变压器油），同时必须排尽空气。柱塞的往复运动借助液压介质的传递，使隔膜作来回挠曲运动，从而实现泵的吸排液作用。液压介质加注是否适量和空气是否排尽（工作中由三阀装置保证，详述见后）这是影响隔膜
电话：0550-2400700 -8-
运动，滑块来驱动柱塞作往复运动。柱塞每分钟的往复次数等于蜗轮每分钟的转数。 3、流量调节机构：泵的流量调节通过改变柱塞行程长度或泵速来实现，行程可在 0-100%

北京交至泵业有限公司计量泵讲义

• 高水准的内部质量管理系统，获得了ISO 9001认证。 • 拥有全国性的生产销售服务网络，满足客户的各种需求。
二、JZ系列隔膜泵产品展示
2.1产品展示
2.2产品展示
2.3产品展示
2.4应用领域图示
三、JZ-R系列隔膜泵概述
• JZ-R是一种液压驱动的隔膜式容积泵，它运行可靠、紧凑、流量可控制，适用于输送一般腐蚀性或有毒的化学介质以及粘度低于 200S.S.U.(40cps)的稀浆体。对更高的粘度，可使用JZ-RP系列泵（可到1பைடு நூலகம்200cps）。
• 在压力、温度和泵流量调节设定恒定的条件下，其排出液体的重复计量精度在±1%范围内。
• 无论泵工作或停车，其流量均可调。可通过远程控制仪表自动或手动调节流量。
• 由于泵内有可调节的过载阀，不会造成管线憋压、以及人员误操作使隔膜破裂，延长了隔膜的使用周期。
四、JZ-R系列隔膜泵结构及工作原理
• 780.联轴节键 5/8"×19mm(1);
• 800.方头丝堵3/8"； • 680./690.单列轴承；
/油封；
• 640.蜗杆轴； • 650.蜗轮蜗杆； • 600.轴承套； • 670.轴承； • 630.电机； • 790.六角螺钉(镀锌) • 710.法兰适配件； • 770.内六角螺钉； • 700.指形弹簧； • 125.蜗轮衬垫（钢）
• 在实际工业生产中，一般压力不均匀系数值为 0.01~0.05，高压时取小值，低压时取大值。为保证往复泵及管路的正常使用，往复泵必须设置进出口料补偿设置。
7.3吸入及排出压力
• 吸入过程：隔膜表面的压力公式：
• 30.压力过载阀头(尼龙)；
• 70.泵名牌(铝)；

计量泵有关型号介绍

计量泵有关型号介绍一、液压隔膜式计量泵1.传动机构(1)由电机动力传递给蜗杆、蜗轮实现减速旋转，促使曲轴液压隔膜式计量泵、连杆机构作往复运动，带动柱塞产生液力。

(2)行程调节机构由曲轴、偏心轮、调节螺母、调节丝杆、调节手轮(柄)、刻度盘(指针)和标尺构成，由改变偏心距来达到柱塞的相对行程。

2.液压系统(1)液压液压隔膜式式计量泵的液压系统，其结构由柱塞、缸体、缸盖、进出口阀、液压隔膜式和三阀组成(即：放气过载阀、限位阀、补偿阀)。

在工作中由膜片隔开液压油和介质，故液压隔膜式式计量泵有无泄漏的优点。

(2)液压隔膜式式计量泵液力端的柱塞由传动端的曲柄连杆机构的往复运动带动进行工作。

柱塞在液压腔内作往复运动，促使液压油的压力变化，使液压隔膜式挠曲位移来输送介质，液压腔内液压油量的相对稳定，由三阀的功能来保持。

(3)过载阀自动排出液压油中进入液压腔内的气体,保证工作的平稳，避免了液压油过多或排放管道受阻产生超压自动开启载载阀，达到保护目的。

(4)限位补偿装置是借助液压隔膜式推动限位阀的开放，按液压腔内的真空度随时补充油量，保证液压腔内液压油的充满。

计量泵被广泛应用于石化，化工，电力，水处理，制药等各类工业过程中用于定量输送各类化学添加剂。

1936年，发明世界上第一台马达驱动计量泵；1939年，Larry Wilson发明了Wilson化学品进料设备-世界上第一台液压驱动隔膜计量泵；1963年，发明世界上第一台电磁驱动计量泵-LMI；1965年，发明世界上第一台气动计量泵-WILLIAMS；二、电磁隔膜式计量泵概述电磁计量泵是利用电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化，压力的变化电磁隔膜式计量泵引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。

电磁计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它以结构简单、能耗小、计量准确以及调节方便而在行业内受到欢迎，它的设计原则为"简单实用"，不过它的缺点就是计量流量小(常见是<90升每小时)，对管路压力要求比较低，这也从某些方面限制了它在工业上的应用。

齿轮计量泵技术参数

齿轮计量泵技术参数1. 引言齿轮计量泵是一种常用的工业设备，用于精确计量和输送液体或浆料。

它采用齿轮传动原理，在工业领域中广泛应用于化工、石油、制药、食品等行业。

本文将详细介绍齿轮计量泵的技术参数，包括流量范围、压力范围、精度等。

2. 技术参数2.1 流量范围齿轮计量泵的流量范围是指其能够处理的液体或浆料的体积流速范围。

流量通常以单位时间内通过设备的液体或浆料体积来衡量，常用单位为升/小时（L/h）或立方米/小时（m³/h）。

不同型号和规格的齿轮计量泵具有不同的流量范围，通常从几升/小时到几百立方米/小时不等。

2.2 压力范围齿轮计量泵的压力范围是指其能够承受的液体或浆料压力范围。

压力通常以单位面积上的力来衡量，常用单位为千帕（kPa）或巴（bar）。

不同型号和规格的齿轮计量泵具有不同的压力范围，通常从几十千帕到几百巴不等。

2.3 精度齿轮计量泵的精度是指其在计量过程中能够达到的误差范围。

精度通常以百分比或小数形式来表示，表示实际流量与设定流量之间的偏差。

较高精度的齿轮计量泵可以达到较低的误差范围，一般在1%以下。

2.4 温度范围齿轮计量泵的温度范围是指其能够适应的工作环境温度范围。

温度通常以摄氏度（℃）为单位。

不同型号和规格的齿轮计量泵具有不同的温度范围，通常从-20℃到150℃不等。

2.5 材质齿轮计量泵主要由金属材质制成，如铸铁、不锈钢等。

材质决定了设备的耐腐蚀性、耐高温性、耐磨性等特性。

不同的工业应用需要选择适合的材质，以确保设备的长期稳定运行。

2.6 电源要求齿轮计量泵通常需要外部电源供电。

电源要求包括电压、频率等参数。

通常，齿轮计量泵适用于标准工业电源，如220V/50Hz。

2.7 驱动方式齿轮计量泵的驱动方式有多种选择，常见的包括电动驱动和气动驱动。

不同的驱动方式适用于不同的工业应用场景，具有各自的优缺点。

3. 总结本文对齿轮计量泵技术参数进行了详细介绍。

包括流量范围、压力范围、精度、温度范围、材质、电源要求和驱动方式等方面。

1、J系列计量泵使用说明书

J系列计量泵使用说明书本溪水泵有限责任公司2009年12月目录一、概述二、结构说明三、性能参数与产品型号的表示方法四、安装、启动前的准备、停泵五、使用中的维护六、使用中可能发生的故障，原因及排出方法七、运输及保管八、泵的装拆顺序九、成套供应范围一、概述本系列计量泵（以下简称泵）适用于输送温度-30~100℃，（保温型泵适用输送100-500℃）粘度0.3-800mm 2/S的不含固态颗粒的腐蚀或非腐蚀液体（特殊型泵适用输送含有少量固体颗粒，粒度在0.01mm以下的悬浮液体）。

根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。

手动调节的泵在最大工况下计量精度在±1%以内（指公称排出压力、公称往复次数、最大相对行程）。

泵的流量可在0%-100%内进行无级调节，建议在流量的30%-100%内适用。

二、结构说明本系列计量泵分十一中机座即：J1、J2、J3、J4、J5、J6、JW、JX、JZ、JD、JT。

泵由传动机构、泵缸头、托架、联轴器等主要部分组成。

JW、JX机座的传动机构采用弓形凸轮式；其它机座的传动机构均采用N型轴式，十一种机座的泵缸头均有柱塞式、隔膜式，如果在调节装置上有电控或气控装置，可实现流量的自动控制。

1、弓形凸轮式传动机构（如图1）电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞做直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。

2、N型轴式传动机构（如图2）电动机通过蜗杆涡轮带动偏心块旋转，经过连杆使十字头，柱塞做直线往复运动。

调节手轮经N型轴可调节偏心块的偏心距，偏心距越大泵行程越大，反之则泵的行程越小。

3、泵缸头泵缸头是液体的输送部分，其结构有柱塞式、保温式和隔膜式三种。

根据输送介质的要求，泵缸头过流材质可选用不同的材料，如订货时未注明材料，按Ⅲ类材料制造。

（1）柱塞式泵缸头（如图1）泵缸头中装有不锈钢制成的双层吸入和排出阀。

齿轮计量泵技术参数

齿轮计量泵技术参数1. 引言齿轮计量泵是一种常用于输送粘稠液体的设备，其主要原理是通过齿轮的转动来实现液体的定量输送。

本文将详细介绍齿轮计量泵的技术参数，包括流量范围、压力范围、精度等。

2. 流量范围齿轮计量泵的流量范围通常由其设计参数和结构决定。

一般来说，齿轮计量泵的流量范围较小，适用于输送低流速、高粘度液体。

常见的流量范围为0.1-1000mL/min。

3. 压力范围齿轮计量泵的压力范围取决于其结构和密封性能。

一般来说，齿轮计量泵适用于低压力工况，常见的压力范围为0-10 MPa。

如果需要更高压力范围，可以选择其他类型的泵。

4. 精度齿轮计量泵的精度是指其输出流量与设定值之间的偏差程度。

精度通常由泵的结构和控制系统决定。

一般来说，齿轮计量泵的精度较高，可以达到0.5%以内。

5. 温度范围齿轮计量泵的温度范围取决于其材料和密封性能。

一般来说，齿轮计量泵可以适用于-20℃至+120℃的温度范围。

6. 材料齿轮计量泵的主要材料通常为不锈钢或特殊合金，以确保其耐腐蚀性和耐磨性。

此外，密封件通常采用耐高温、耐腐蚀的材料，如聚四氟乙烯（PTFE）。

7. 驱动方式齿轮计量泵的驱动方式通常有电机驱动和气动驱动两种。

电机驱动适用于需要连续输送液体的场合，而气动驱动适用于需要间歇输送液体或在特殊环境中使用的场合。

8. 接口类型齿轮计量泵通常具有标准接口，便于与其他设备连接。

常见的接口类型有法兰接口、螺纹接口等。

9. 控制方式齿轮计量泵的控制方式通常有手动控制和自动控制两种。

手动控制需要操作人员根据实际需要调整泵的流量，而自动控制可以通过外部信号或内部传感器实现对泵的自动调节。

10. 防护等级齿轮计量泵通常具有较高的防护等级，以保证其在恶劣环境下的正常运行。

常见的防护等级有IP65、IP67等。

11. 其他特殊要求根据不同应用场景和需求，齿轮计量泵可能还需要满足一些特殊要求，如防爆性能、耐高温性能等。

在选择齿轮计量泵时，需要根据实际需求考虑这些特殊要求。

R系列电磁计量泵说明书2

目录一、概况 ............................................................................................. - 1 -二、工作原理 ..................................................................................... - 1 -三、技术参数 ..................................................................................... - 1 -四、安装尺寸 ................................................................................... - 5 -五、操作使用注意事项 ..................................................................... - 6 -六、安装 ........................................................................................... - 6 -七、操作与设定 ............................................................................... - 7 -八、维护 ........................................................................................... - 9 -九、维修指南 ................................................................................... - 9 -R系列电磁计量泵•示意图，主要部件名称：1.频率指示2.工作指示灯3.冲程调节(内置）4.操作按钮5.控制接口6.电源接口7.液位接口8.排液阀9.泵头10.吸液阀11.泵体12.泵盖一、概况RDOSE的R系列计量泵是有微处理器控制，频率及冲程长度可调的，电磁驱动的隔膜式计量泵。

J-Z型柱塞式计量泵

J-Z型柱塞式计量泵|故障原因分析及排除方法故障原因分析及排除方法J-Z系列柱塞式计量泵|结构说明J-Z型柱塞式计量泵结构图J-Z系列柱塞式计量泵|结构原理J-Z系列柱塞式计量泵结构原理：1泵的结构：该泵的由电机、传动箱、缸体等三部份组成。

2传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成；通过旋转调节手轮来实行高调节行程，从面改变弓型连杆中前后距离来达到改变柱塞（活塞）行程的目的。

3缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

4工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。

连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。

在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

5流量调节特性：泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变膜片在泵腔内移动行程来决定流量的大小。

过流适应一般颗粒,无毒无味。

2、双泵头结构，经济实用，占地面积小，性能优越。

3、易损部件全部经过特殊化处理，质量保证。

4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。

5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。

加药泵选型

计量泵基本知识计量泵，可以计量所输送液体的机械,也叫定量泵、比例泵、加药泵、投药泵等.通常描述为：计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0—100％范围内无级调节，用来输送液体（特别是腐蚀性液体）的一种特殊容积泵。

可根据不同的方式分为以下类别:分类一：根据性能种类一、柱塞也叫活塞式二、机械隔膜式三、液压隔膜式分类二：根据驱动方式一、电机驱动二、电磁驱动三、气动分类三：根据工作方式一、往复式二、回转式三、齿轮式其他的分类方式:手动型，电控型，自控型，保温型，加热型,高黏度型等.加药泵选型计量加药泵选型：一、确定压力：所选取计量泵的额定压力要略高于所需要的实际最高压力，一般高出10～20%.不要选择过高，压力过高会浪费能源，增加设备的投资和运行费用。

二、确定流量：所选取的计量泵流量应等于或略大于工艺所需流量。

计量泵流量的使用范围在计量泵额定流量范围的30～100％较好，此时计量泵的重复再现精度高。

考虑到经济实用,建议计量泵的实际需要流量选择为计量泵额定流量的70~90％.三、确定泵头(液力端）材质：计量泵的具体型号规格确定后，再根据过流介质的属性选择过流部分的材质，这一步非常重要，若选择不当，将会造成介质腐蚀损坏过流部件或介质泄露污染系统等。

严重时还可能造成重大事故,若您无法确定,请向我公司咨询.其他方面：您在选择计量泵时，还需要考虑所需计量泵的精度级别，精度级别越高投入越大。

计量加药泵一般工作温度在－30~100℃，特殊计量泵其工作温度范围更宽（如带保温夹套的高温液体计量泵，其输送温度可达500℃）。

对于介质的粒度，我们要求应小于0.1mm，对于大于0。

1mm的介质,我们可针对性地对泵的过流结构进行改变，以满足需要。

对于介质的粘度,一般应在0～1000mm/s，特殊的计量泵可达6000 mm2/s,我公司有高粘度泵头。

机械隔膜式计量泵的流量是在标定的额定压力之下测得的最大流量（室温下清水输送时），若压力下降，则输出的流量会比标定的高。

计量泵选型参数及使用方法

计量泵选型参数及使用方法—美宝环保美宝的计量泵分为机械隔膜计量泵和加药计量泵，以及自吸计量泵、磁力计量泵。

它们的特点都耐酸碱、耐腐蚀，那么如何在这么多种类型号中选出合适的计量泵呢？下面美宝环保教大家几招计量泵选型方法以及计量泵的性能曲线图的使用方法。

计量泵选型参数：1、确定压力：所选取计量泵的额定压力要略高于所需要的实际比较大的压力，一般高出10～20％。

不要选择过高，压力过高会浪费能源，增加设备的投资和运行费用。

2、确定流量：所选取的计量泵流量应等于或略大于工艺所需流量。

计量泵流量的使用范围在计量泵额定流量范围的30～100％较好，此时计量泵的重复再现精度高。

考虑到经济实用，建议计量泵的实际需要流量选择为计量泵额定流量的70～90％。

3、确定泵头材质：计量泵的具体型号规格确定后，再根据过流介质的属性选择过流部分的材质，这一步非常重要，若选择不当，将会造成介质腐蚀损坏过流部件或介质泄露污染系统等。

严重时还可能造成重大事故，若您无法确定，请向我公司咨询。

4、系统的背压、合适的吸升高度、还需要知道的选项，如模拟量控制、脉冲量控制、流量监视和定时器。

计量泵的性能曲线图的使用方法：1. 找到与所选用的计量泵相应的性能曲线图。

2. 在下面的图表中标示出当前的背压。

3. 确定修正因数，取以bar为单位的背压值，向上延伸至曲线，在交叉点垂直向左读取修正因数值。

4. 用需要的投加量值除以修正因数值，得出以ml/min或L/h为单位的值。

5. 把计算结果放在投加量刻度的中间。

6. 当把这个值放在投加量刻度上时，可以使用一把直尺，查找出冲程长度设定和冲程频率设定。

计量泵选型总结，不论哪种型号还是款式，适合现场工况才是重要的。

而计量泵选型参考美宝环保给大家分享的前4点就可以，同时在根据计量泵的性能曲线图的使用方法参考曲线表就可以选出很不错的计量泵。

计量泵原理及技术参数

计量泵原理及技术参数一、计量泵产品特点：1.可选择内部（手动）或外部控制方式2.多种材质的泵头选择：PPH、PVC、PTFE、316、3043.微电脑控制计量精确，10-100%频率调节流量4.具有连续不丢失存储器，无需电池5.自动电压补偿和过压保护6.可直接接入DCS或FCS系统，实现计算机远程控制二、计量泵适用范围：1.电镀、线路板、化工行业污水处理2.金属、纺织、造纸行业生产过程中助剂添加3.电厂、钢铁、石化、锅炉系统化学药品添加4.游泳池水处理、反渗透系统、工业废水处理、各种工厂、实验室等等药液定量注入等.三、计量泵技术参数：1.流量：1.0-150 L/H2.压力：10-1 MPa3.泵速：0-180 min-14.进出口径：6 mm●标配：泵头PVC PE软管φ6φ10电机380V 50Hz●选配：泵头304、316、PTFE、电机220V、110V、24V四、计量泵原理：计量泵系列产品原理特性是由电机通过涡轮蜗杆驱动的机械隔膜式计量泵，适用于低压场合的流体计量。

计量泵利用柔性隔膜取代活塞，在驱动机构的带动下使隔膜作来回往复运动，改变泵腔容积，在泵进出口阀的作用下吸排液体。

计量泵可按各种工艺流程的需要，流量可在0-100%范围内无级调节，定量输送不含固体颗粒的腐蚀性和非腐蚀行性液体，泵头配有多种过流材料（PPH、PTFE、PVC、PVDF、RPP、SS304、316、316L）。

计量泵由于能用隔膜把过流液体与驱动润滑机构之间的完全隔离，采用高科技的结构设计，并使用最新型的PTFE与橡胶复合膜片，耐腐蚀强，大大的提高了膜片的使用寿命。

五、计量泵型号意义及性能参数。
