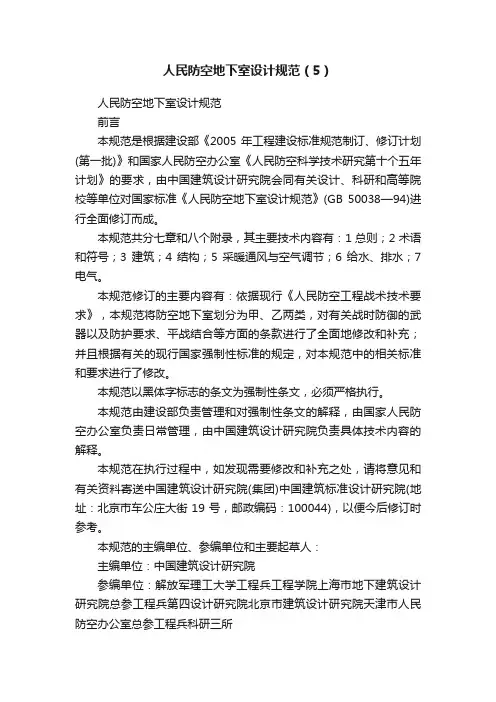

人民防空地下室设计规范（5）人民防空地下室设计规范前言本规范是根据建设部《2005年工程建设标准规范制订、修订计划(第一批)》和国家人民防空办公室《人民防空科学技术研究第十个五年计划》的要求，由中国建筑设计研究院会同有关设计、科研和高等院校等单位对国家标准《人民防空地下室设计规范》(GB 50038—94)进行全面修订而成。
本规范共分七章和八个附录，其主要技术内容有：1 总则；2 术语和符号；3 建筑；4 结构；5 采暖通风与空气调节；6 给水、排水；7 电气。
本规范修订的主要内容有：依据现行《人民防空工程战术技术要求》，本规范将防空地下室划分为甲、乙两类，对有关战时防御的武器以及防护要求、平战结合等方面的条款进行了全面地修改和补充；并且根据有关的现行国家强制性标准的规定，对本规范中的相关标准和要求进行了修改。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由国家人民防空办公室负责日常管理，由中国建筑设计研究院负责具体技术内容的解释。
本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送中国建筑设计研究院(集团)中国建筑标准设计研究院(地址：北京市车公庄大街19号，邮政编码：100044)，以便今后修订时参考。
本规范的主编单位、参编单位和主要起草人：主编单位：中国建筑设计研究院参编单位：解放军理工大学工程兵工程学院上海市地下建筑设计研究院总参工程兵第四设计研究院北京市建筑设计研究院天津市人民防空办公室总参工程兵科研三所主要起草人：王焕东张瑞龙郭海林丁志斌葛洪元陈志龙姚长庆范仲兴柳锦春曹培椿夏弘正于晓音邵筠梁敏芬王安宝陆饮方宋孝春肖泉生贾苇朱林华方磊孙兰程伯轩1 总则1．0．1 为使人民防空地下室(以下简称防空地下室)设计符合战时及平时的功能要求，做到安全、适用、经济、合理，依据现行的《人民防空工程战术技术要求》制定本规范。
1．0．2 本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙类单建掘开式人防工程设计。
人民防空地下室设计规范
人民防空地下室设计规范1 总则1、0、1 为在人民防空地下室(以下简称防空地下室)设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针,使设计符合战时及平时的要求,制定本规范。
1、0、2 本规范适用于新建或改建的4级、4B级、5级与6级的各类防空地下室设计。
1、0、3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明与给水排水等方面,应采取使其充分发挥战备效益、社会效益与经济效益的相应措施。
1、0、4 防空地下室设计除应执行本规范外,尚应遵守国家现行有关标准与规范的规定。
2 术语与符号2、1 术语2、1、1 平时peacetime与平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2、1、 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2、1、3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2、1、4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2、1、5 冲击波超压positivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。
2、1、6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2、1、7 土中压缩波compressivewaveinsoil核爆炸作用下,在土中传播并使其受到压缩的波。
2、1、8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波与土中压缩波对防空地下室结构形成的动荷载。
2、1、9 主体mainpart防空地下室中,能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以内部分。
2、1、10 清洁区(密闭区)airtightspace防空地下室中能满足防毒要求的区域。
人民防空地下室设计规范
人民防空地下室设计规范关键信息项：1、设计标准与要求防护等级：＿___________________________结构安全等级：＿___________________________防水等级：＿___________________________抗震设防烈度：＿___________________________2、功能布局人员掩蔽区域面积：＿___________________________物资储备区域面积：＿___________________________设备用房设置：＿___________________________3、通风与空调系统新风量标准：＿___________________________通风方式：＿___________________________空调系统类型：＿___________________________4、给排水系统供水方式：＿___________________________排水能力：＿___________________________污水处理设施要求：＿___________________________5、电气系统供电保障等级：＿___________________________照明标准：＿___________________________通信系统配置：＿___________________________11 设计依据本协议的设计规范依据国家相关法律法规、标准规范以及批准的规划文件进行。
